之前自己设计了一个仓鼠跑轮，经常能瞄到仓鼠在里面跑得可欢，就好奇仓鼠一晚上到底能跑多少？于是就有了弄个计数器的想法。网上搜了一下，发现成熟产品要不就是某些品牌的专用计数器、要不就是需要接近100块的那种（大家去淘宝搜一下应该就知道我说的是什么）。别人自己diy做的方案，主要就是用冲床计数器、计步器或者单车码表来改，用是可以用，成本也不高，但是的确不太美观。于是就有了自己弄一个简易计数器的方法，并确定了数码管计数模块+干簧管触发的思路，选好相关物料后（主要是选一些淘宝能买到而且尽量属于标准化的产品），就开始设计外壳，然后测试了几次后，终于弄出了这个东西。

需要强调的是，各位如果要按照我的方法弄，起码手头上要有一些基础的焊接工具、然后稍微知道要怎么去焊接，不熟练不要紧，够用就行，反正我本人焊接技术也就是一坨。

需要物料（附件有详细介绍和购买建议）：
6位数码管计数器模块×1
3.7v到5v升压充电模块×1
三脚拨动开关×1
MAK14103常开型干簧管×1
523450聚合物电池3.7v1000ma

可选物料：
M3热熔螺母
M3*18螺丝

物料备齐后，按照先接线再组装的方式展开。

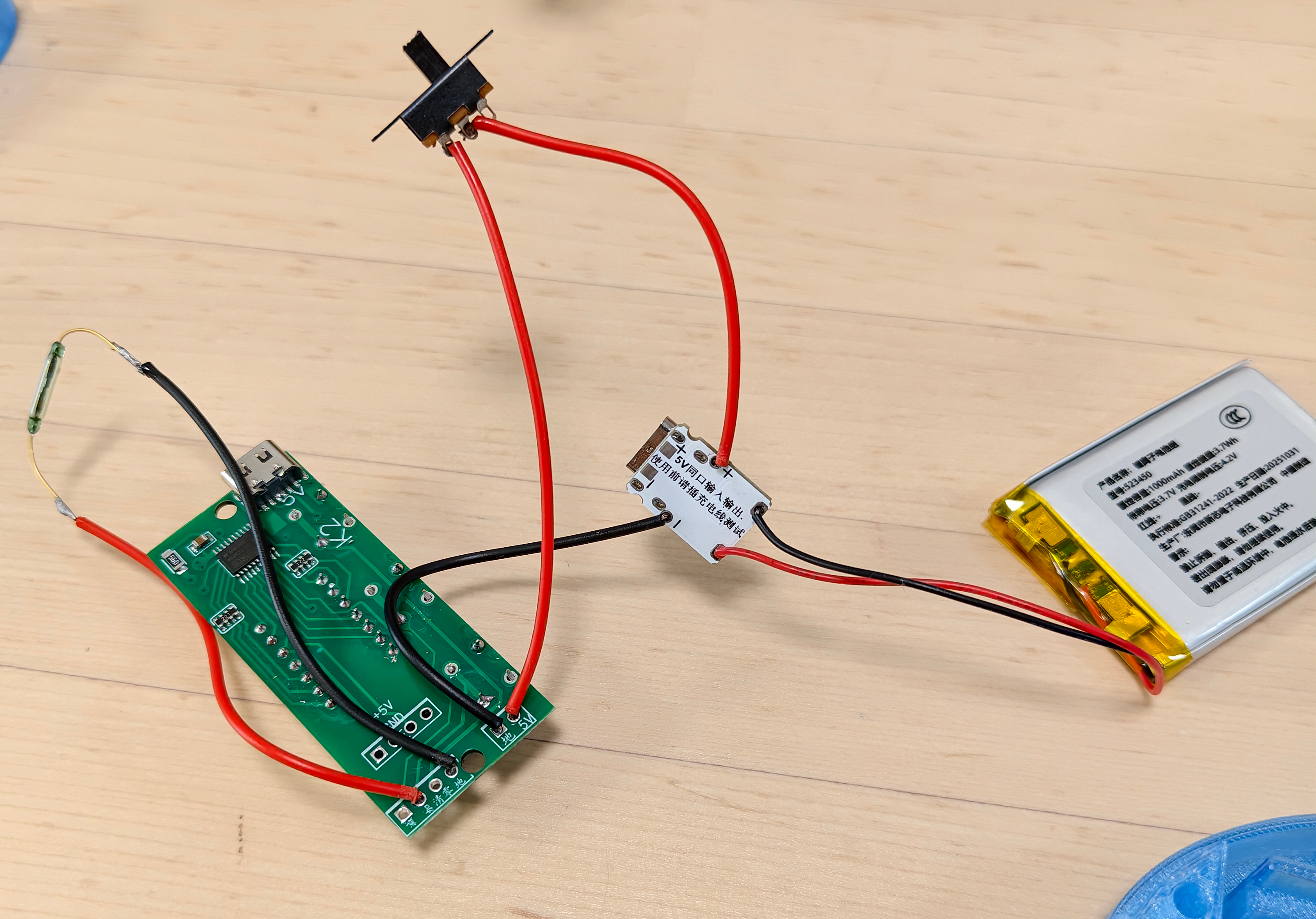

首先按照附件的接线图（实拍）接线，一步一步照着弄，接好线后长这样

然后测试一下磁铁接近干簧管计数器是否可以正常增加计数

可以正常计数的话，进入模型组装步骤。具体组装过程附件里有（模型组装详图）。

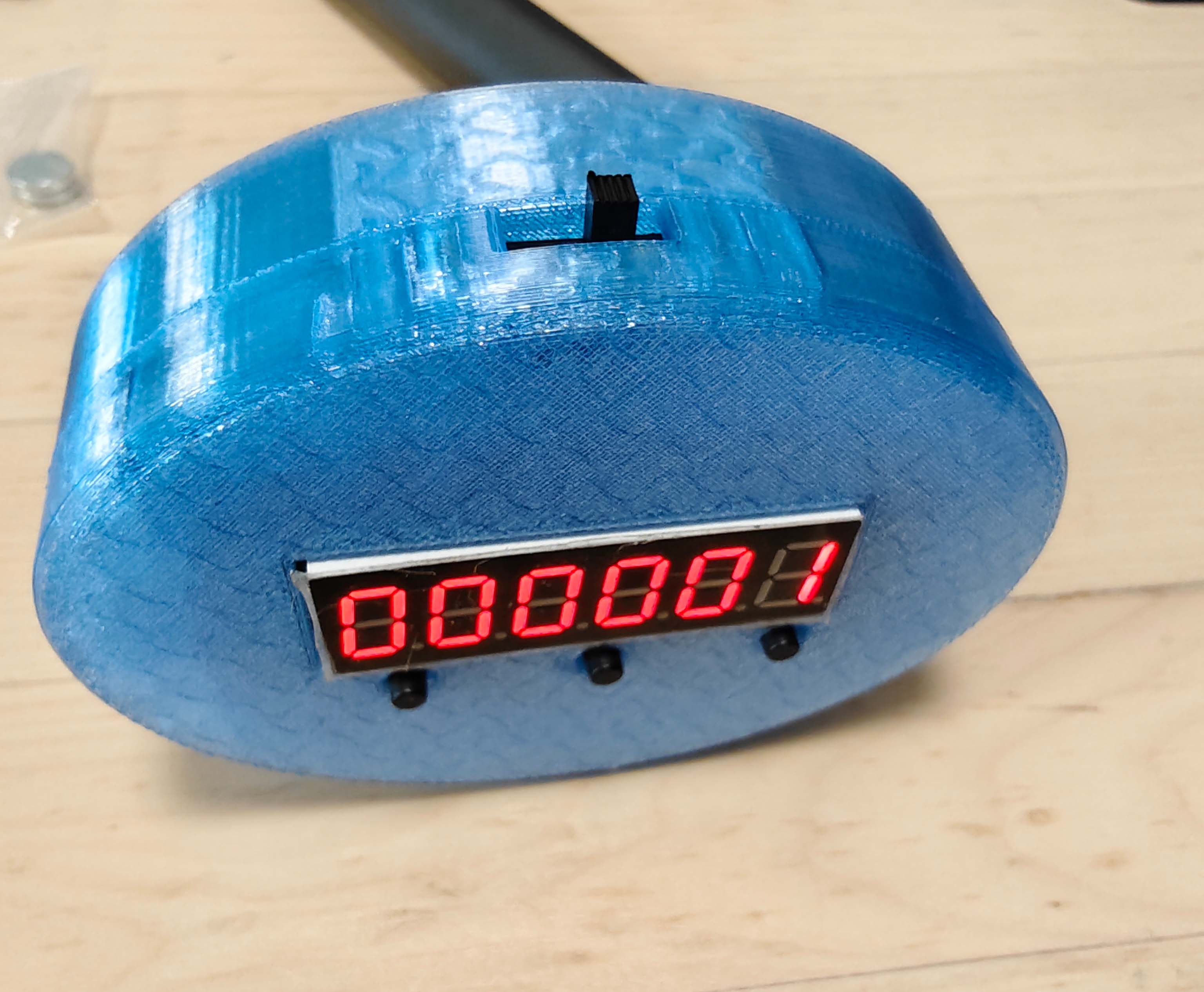

装好之后是这样子的。

然后再测试一下磁铁接近计数器后面的干簧管看是否增加计数

正常没问题就可以安装到跑轮或者笼子上了。
跑轮我自己设计了一个，具体见以下链接

金丝熊仓鼠双轴承静音跑轮24.7cm/23.5cm - 免费 3D 打印模型 - MakerWorld

如果还没有购买或者打印跑轮，建议弄这个，保证好用。

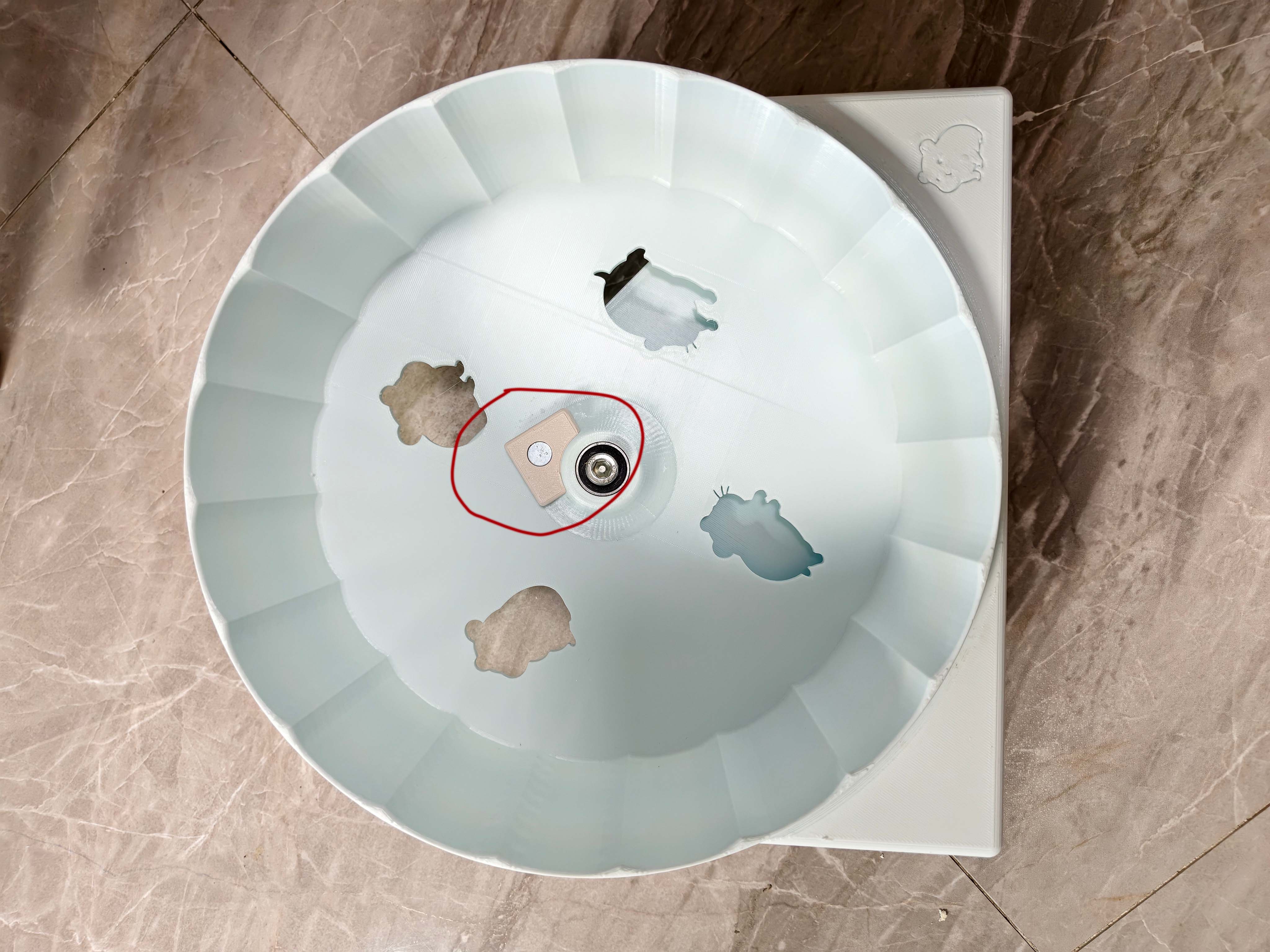

然后计数器之前，要先装磁铁，我专门设计了一个底座，磁铁直接放到底座就行（建议上胶水固定），然后底座用胶水或者蓝丁胶什么的固定到跑轮上面就行。

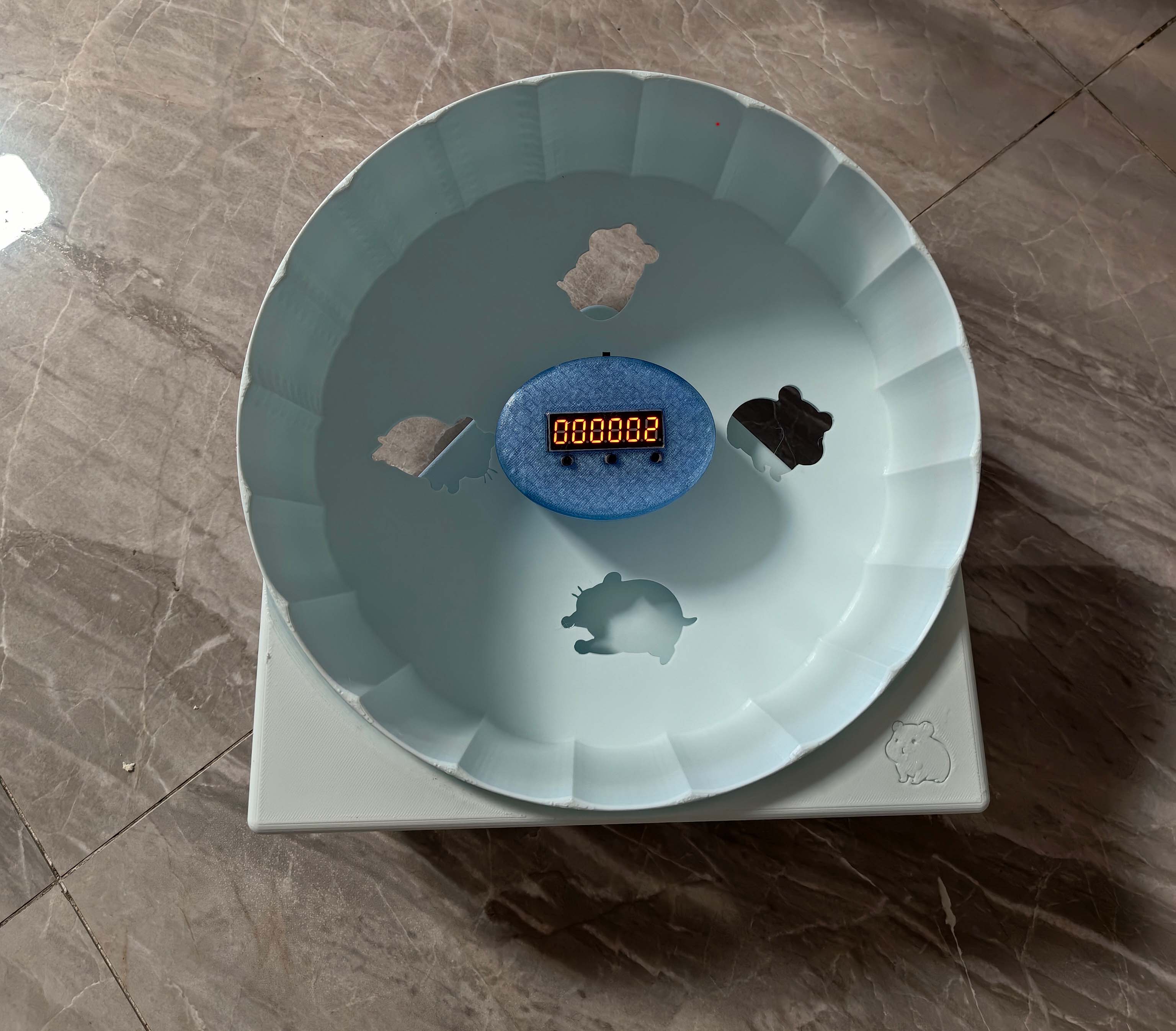

安装在跑轮上是这样（图中圈红的部分）。

外壳的开孔是按照这个跑轮设计的m8杯头螺丝帽的尺寸弄的，直接插进去插到底可以了。

大家是自己购买的跑轮，跑轮中间大部分都是平的，用纳米胶或者什么胶贴上去也行，但是由于计数器肯定会被垫得有点搞，磁铁的安装时尽量用N52强磁或者将磁铁垫高，否则我怕触发不了计数。

装完了测试下是否能够正常计数，可以就大功告成了。

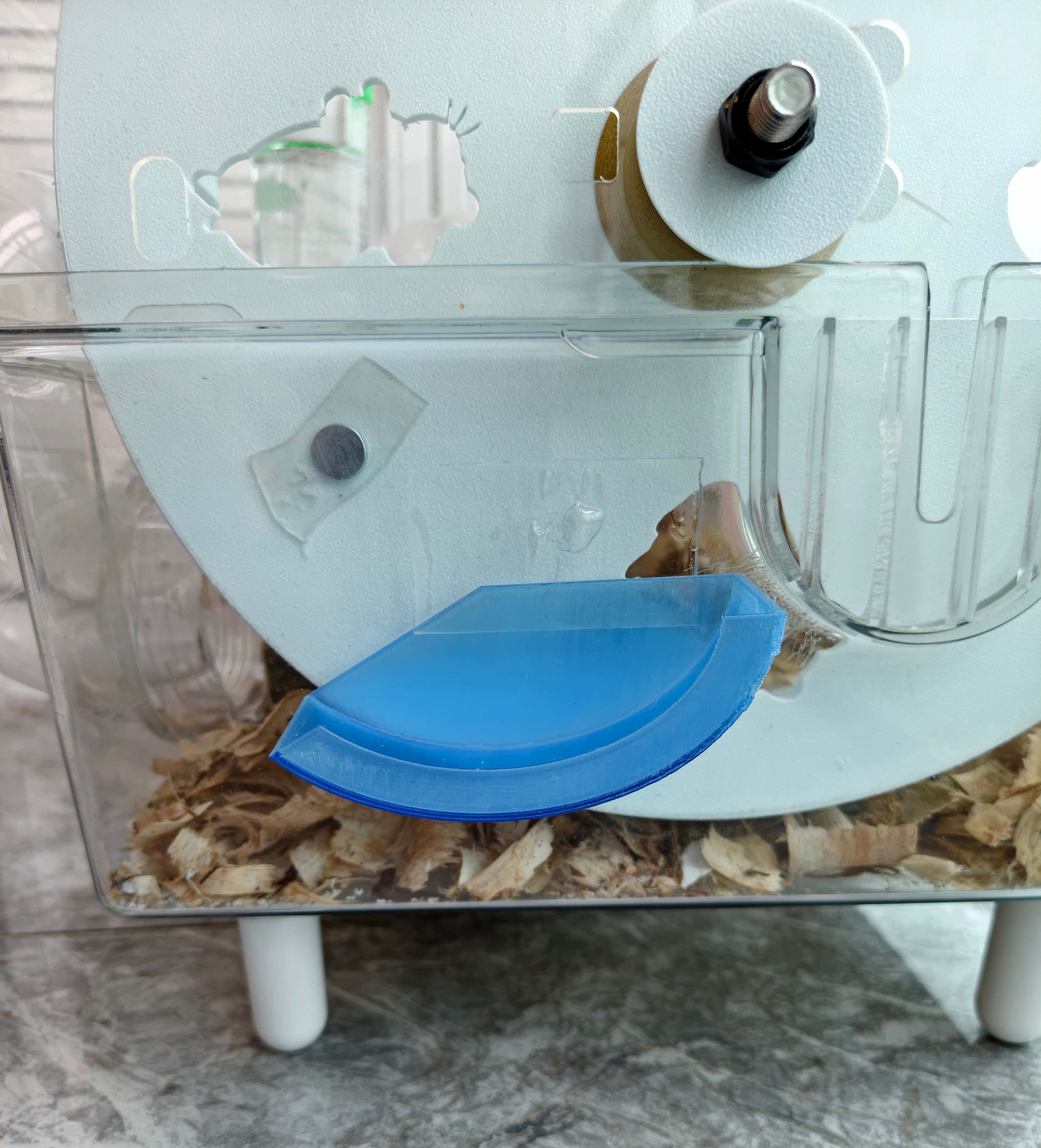

如果跑轮是采用挂的方式安装在笼子壁上的，计数器也要贴在笼子上才行，可以打印一个配套的壁挂支架，用纳米胶贴在笼子上，然后计数器放在支架上就可以用了，类似下图这样（注意支架缺口位置是方便干簧管安装部位露出的）。不过还是再提醒下大家留意下跑轮与笼子壁的距离，如果太远，磁铁磁性有可能不足以触发计数器，这种情况就要用N52强磁或者将磁铁垫高。

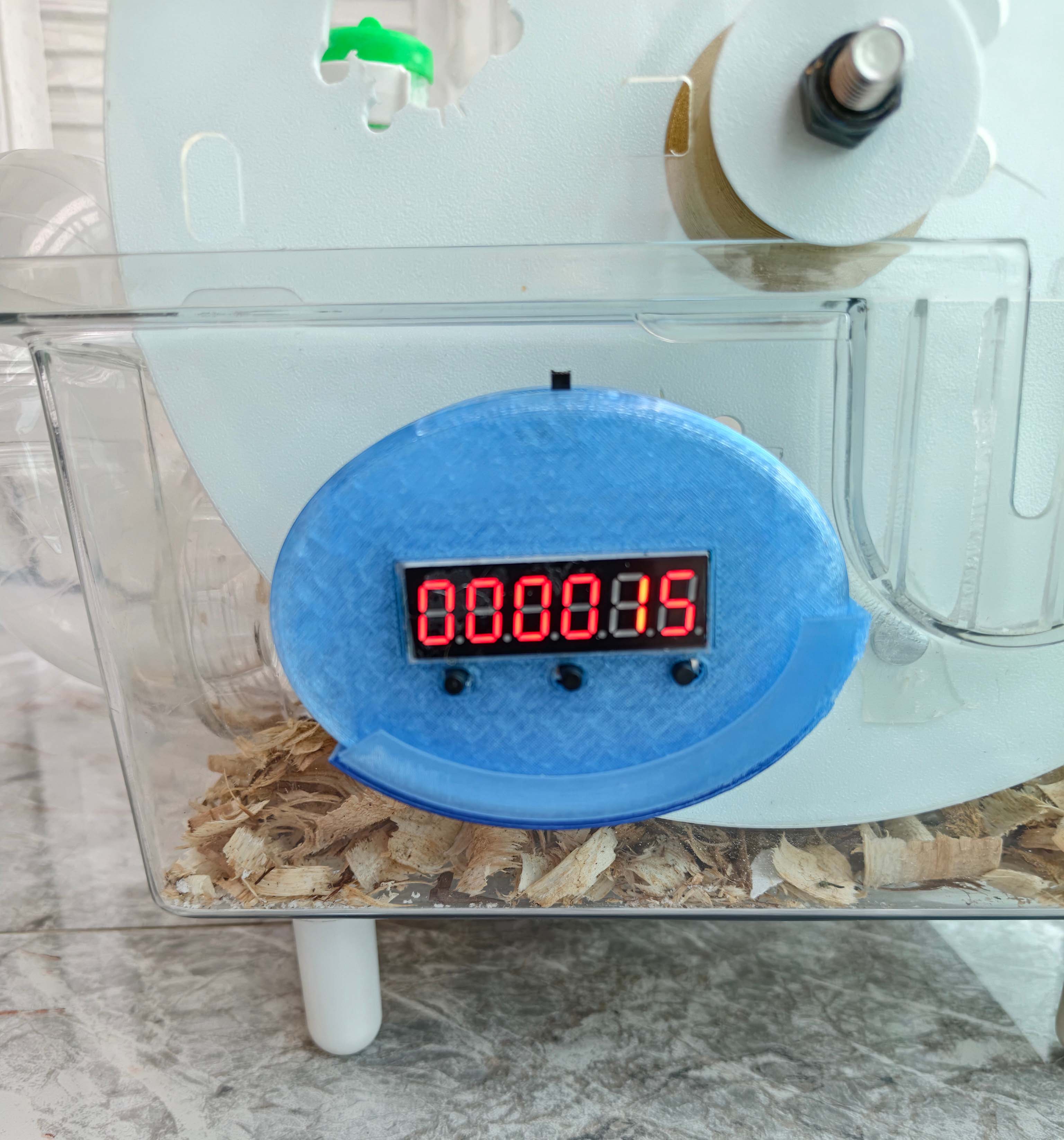

我这个测试是可以用的

最后，关于计数器的使用，如果想省事，可以一直开着，但是比较费电，本来选用的电池容量也不高只有1000ma（有可能还虚标），理论上能持续运行的时间也就3-4天，当然换大的电池使用时长自然也可以增加。但是，仓鼠也只有完善才健身，如果每天早上起床关一下计数器，晚上仓鼠出来活动或者睡前再打开计数器的话，大概能用个10天左右，弄两个交替用就很舒服了。后续我也考虑下是否可以加下延时电路实现自动启停，可以的话续航还可以进一步增加，但是整个计数器的复杂程度和体积就上去了。

另外，如果大家照着图买的配件尺寸不对（不排除不同时期产出的配件尺寸有差异），可以评论留言并把尺寸发出来，我闲了改一下模型再传上去问题也不大。
