本模型基于大佬@老哥 [https://makerworld.com.cn/zh/@laoge](https://makerworld.com.cn/zh/@laoge) 的模型[https://makerworld.com.cn/zh/models/2203909](https://makerworld.com.cn/zh/models/2203909)修改。

如果已经打了老哥的二代，想改成本模型的，只需要打本模型中“主体外壳”盘中的两个零件，替换掉原来的主体外壳即可。

如果你觉得有点意思，请

非常感谢！！！

--------------------------------------------------------------------------------------------------------------------------------

2026.05.21更新：

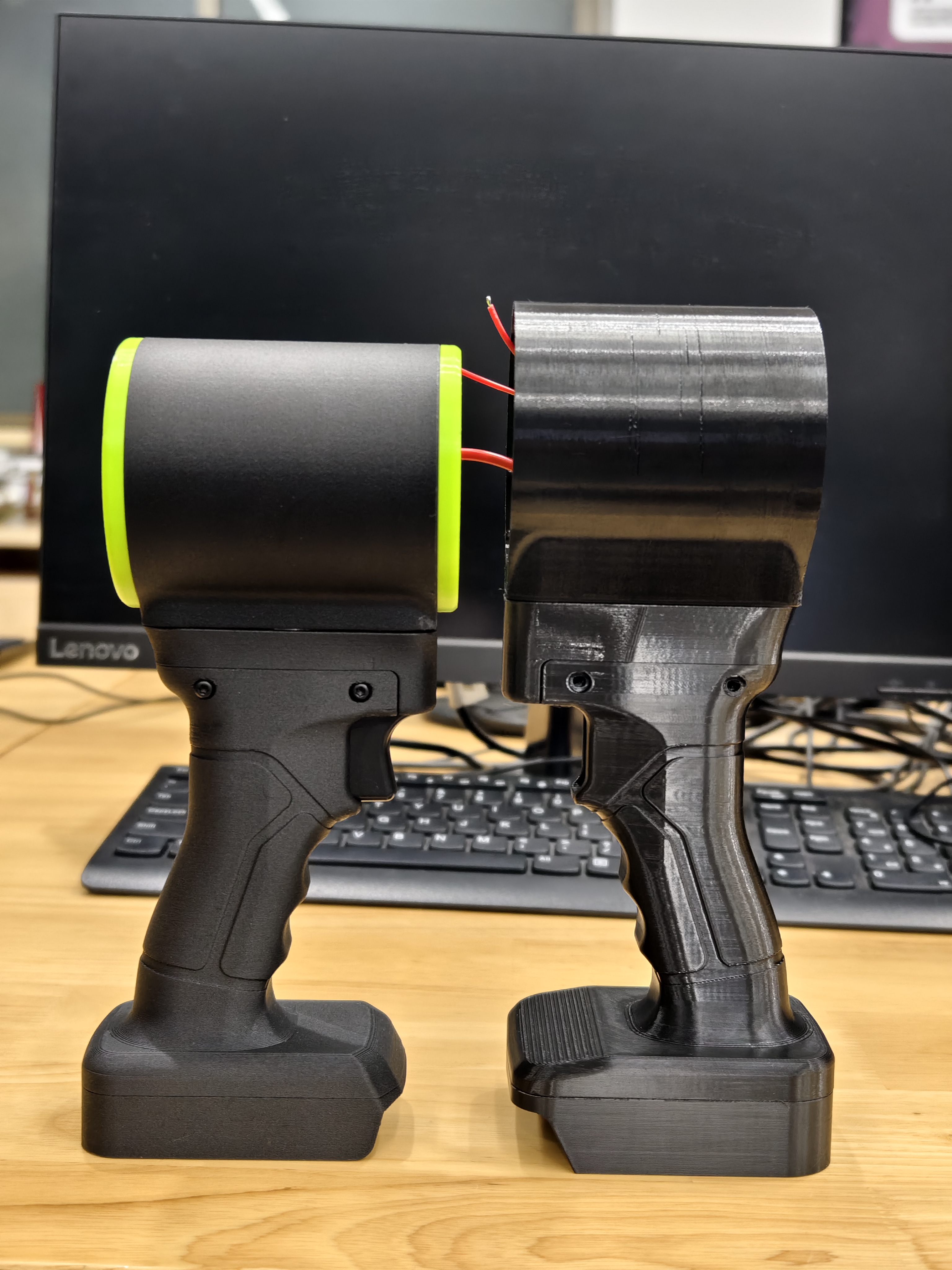

感谢@BG5DDP 的无私贡献，提供了高度压缩版的铰链座和主体电机仓，能整体降低高度10mm，整体更协调。

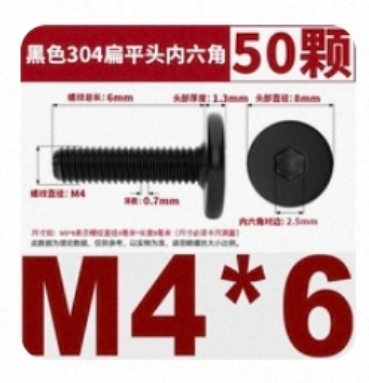

需要注意的是，固定铰链的4颗螺丝需要改成平头M4*6。

--------------------------------------------------------------------------------------------------------------------------------

2026.05.02更新：

问题现象：

不少朋友碰到了类似的问题：扳机行程前面按一大段没反应，直到按到底直接触发高速档。而正常情况应该是扳机微按触发低速档，按到约一半行程触发高速档。

原因：

应该是扳机结构不同，导致扳机触发机制发生了改变，在此谴责偷偷换货的无良商家。

解决方案（感谢@佚拓达芬 的解决方案和@小那 的方案验证）：

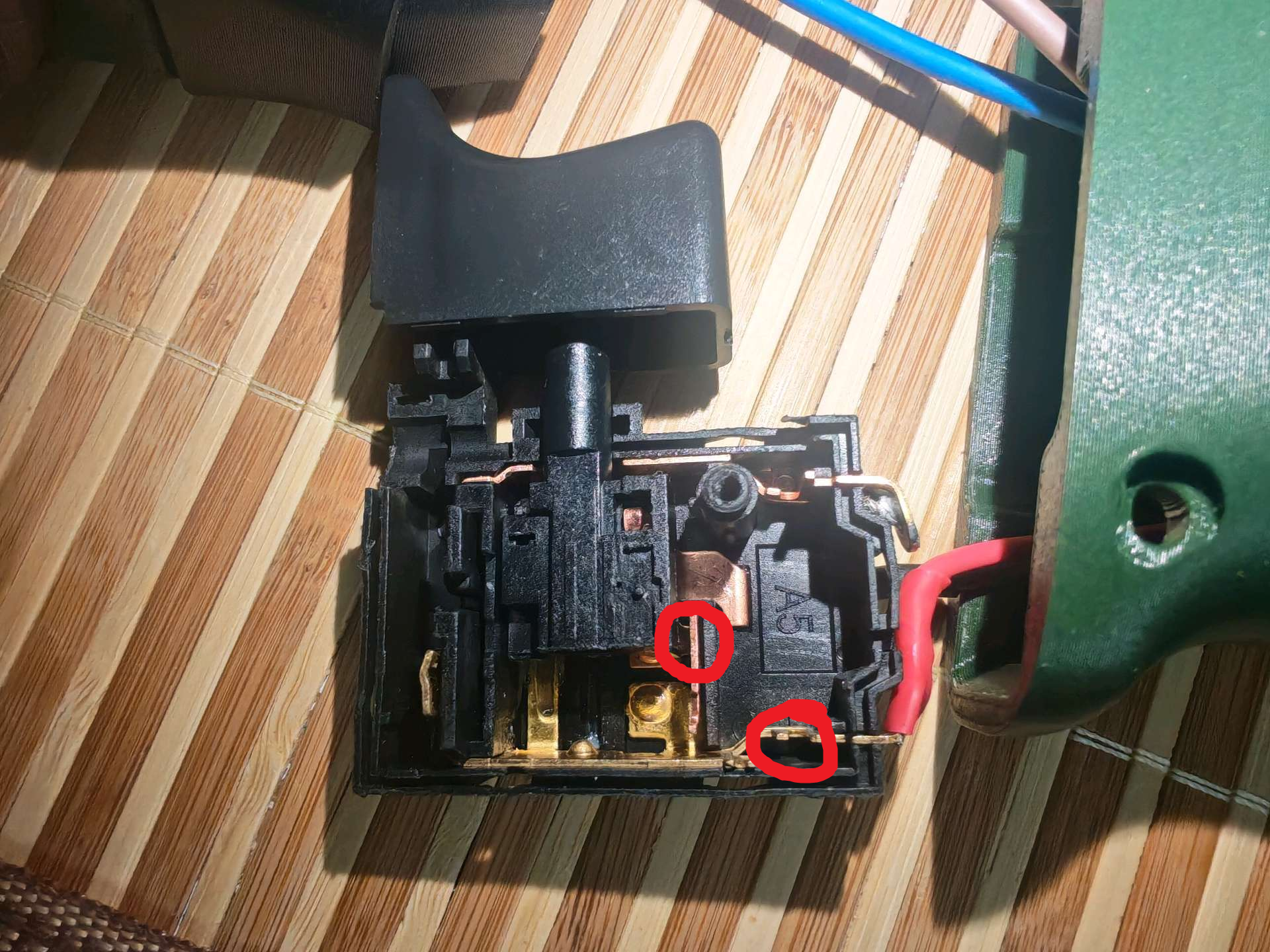

将扳机小心拆开，将下图中两个红圈处使用导线焊接起来即可：

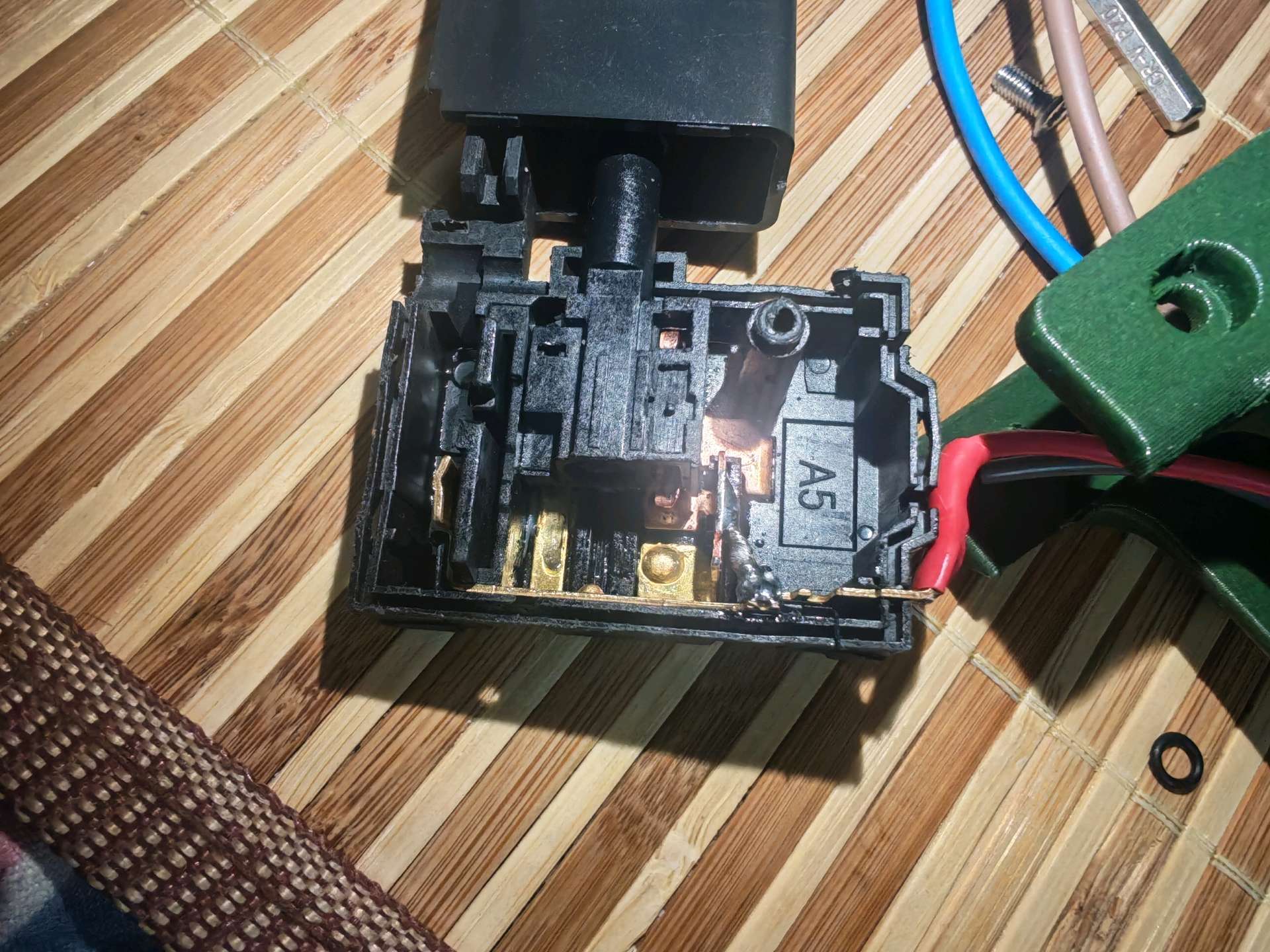

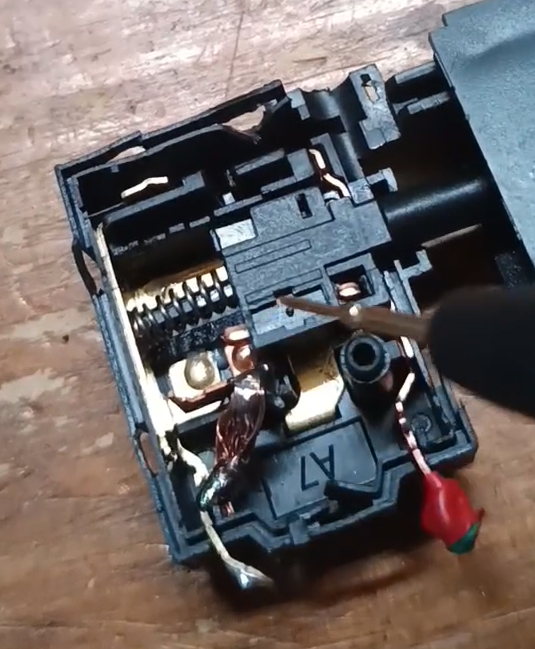

焊好后如下图所示：

--------------------------------------------------------------------------------------------------------------------------------

创作思路：

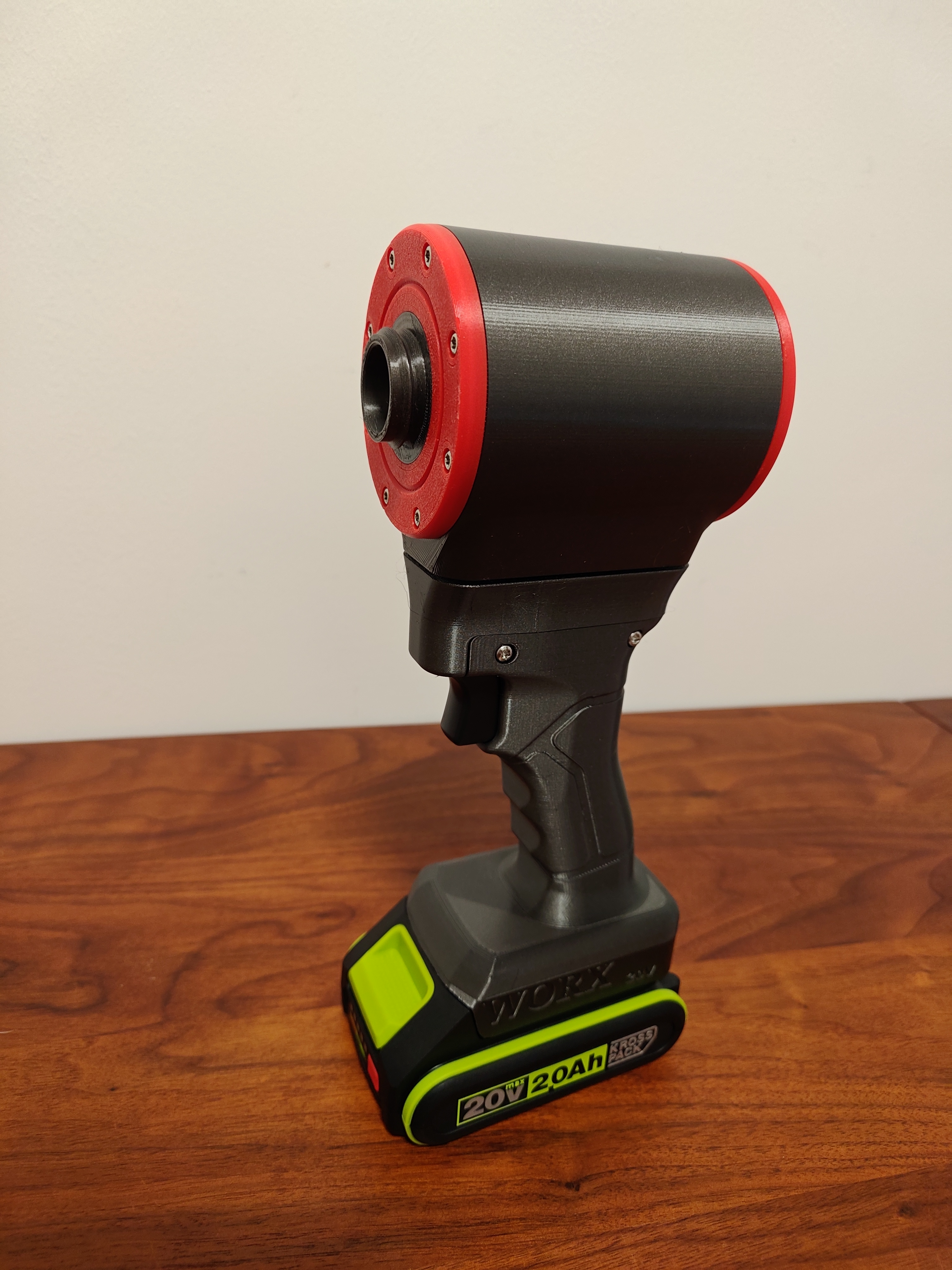

翻遍了站内暴力风扇的模型，老哥的这个最得我心。人体工学的握把，优美的造型，可靠的戴森V8的电机选型，可串联双电机、吹吸两用的设计，让我迫不及待打了一个。

但是人总是贪心的，我希望一个设备就能实现吹吸两用，而不是打印组装两个，或是拆下来调换电机方向。

当然，站内有些其它模型可以满足上述要求，但是普遍存在3个问题：

1. 大部分通过旋转握把180°实现吹吸切换，握把旋转180°时，开关也在反面；
2. 大部分为了兼容反握时的手感，握把普遍是立方体形状，不如人体工学握把手感好，也无法搭配人体工学扳机；
3. 电机普遍是不知名涵道电机。

总的来说，各方面都不够优雅可靠。于是我萌生了基于老哥的模型修改的想法：

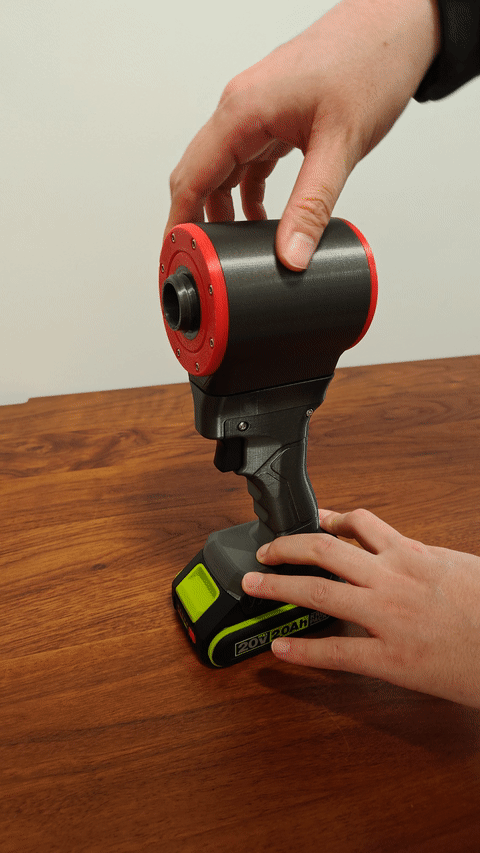

能不能不旋转握把，只旋转机头？

在经过漫长的调研、选型、试验后，最终诞生了这个模型。

新增必须零件：

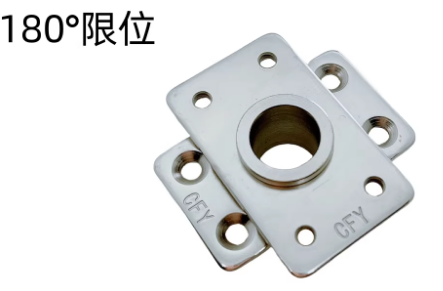

1. 一个180°限位的带过线孔阻尼铰链，型号选

方形14过孔 1.5间距 180°（单面M4牙）19.3轴

扭矩我买的

0.1 N.m /（1 kgf.cm）

感觉小了，但勉强能用，也懒得换了，各位买的时候可以买扭矩大点的（感谢@HANK 的反馈，他买的0.5N.m的，感觉还是小了点，@流川枫 的反馈，他买的1N.m的，感觉很合适，需要稍微使点劲，很稳，各位可以酌情购买1N.m或更高的），手感更好。链接如下：
[https://item.taobao.com/item.htm?id=776389306146&mi_id=0000hO3ExF-NIH6uH7igba76Y6IT_yZMqMGlby-RjPscTEs&sku_properties=1627207%3A32863654278&spm=tbpc.boughtlist.suborder_itemtitle.1.68ac2e8dxtVA6E](https://item.taobao.com/item.htm?id=776389306146&mi_id=0000hO3ExF-NIH6uH7igba76Y6IT_yZMqMGlby-RjPscTEs&sku_properties=1627207%3A32863654278&spm=tbpc.boughtlist.suborder_itemtitle.1.68ac2e8dxtVA6E)

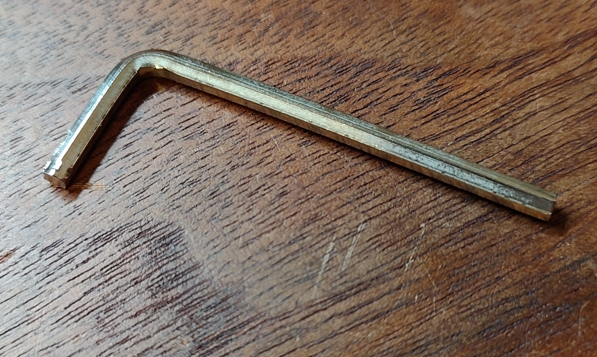

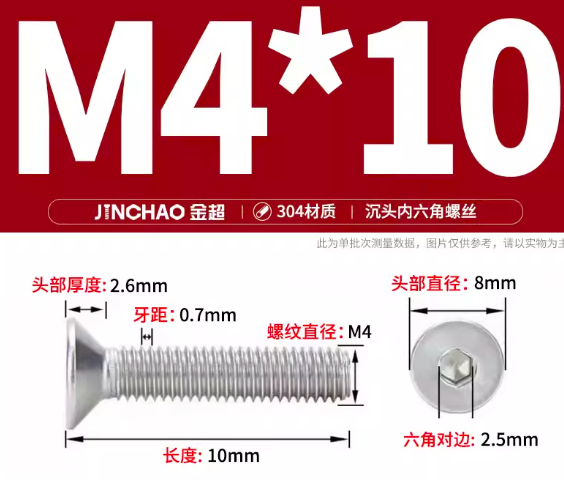

     2. 安装铰链需要的M4*10沉头螺丝，以及对应的弯头内六角扳手。如果打的是高度压缩版铰链座和主体电机仓，那么固定螺丝要改成平头M4*6

安装指南：

基本就是老哥的顺序反过来，中间插入铰链的安装：

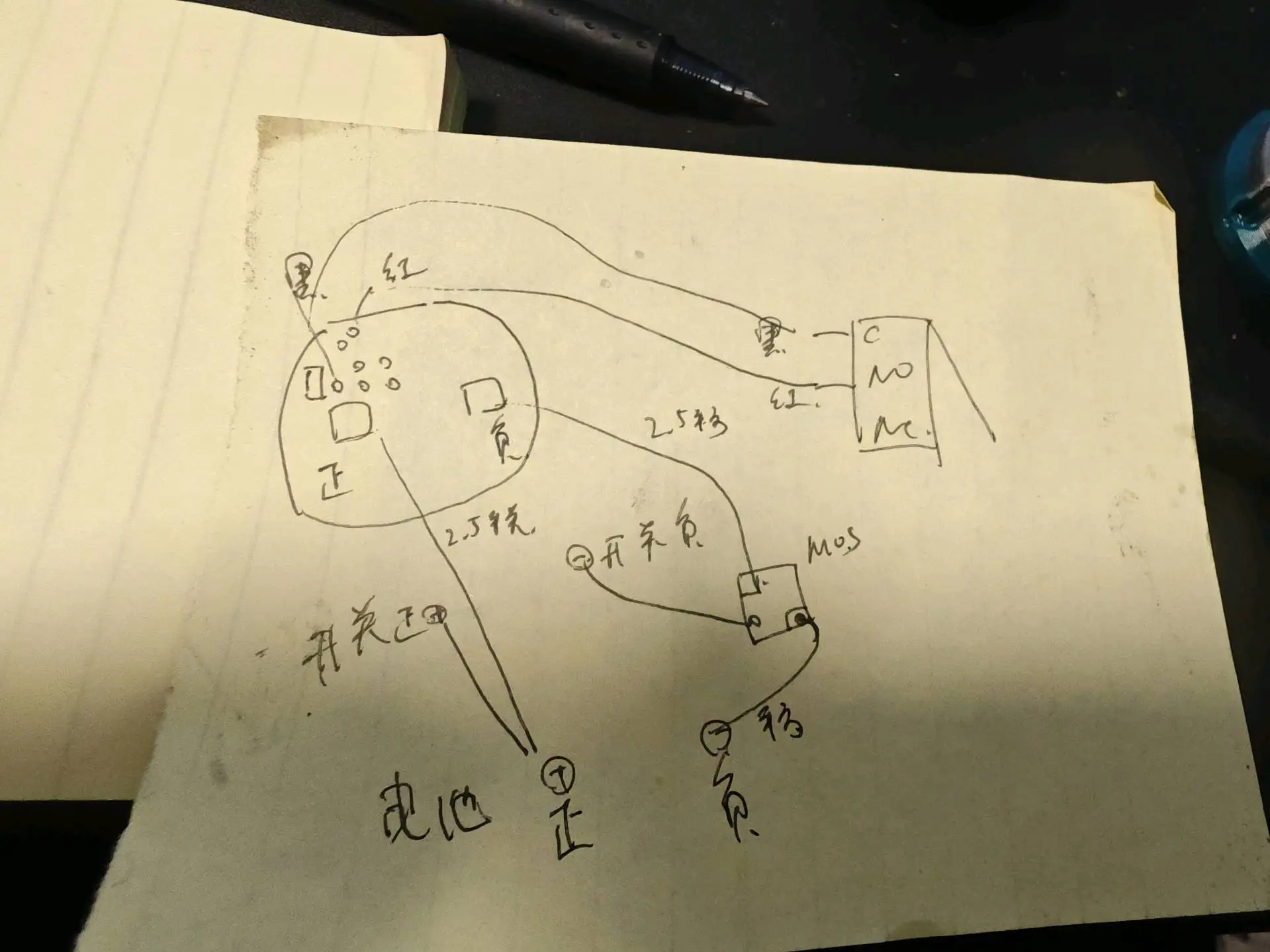

1. 先把扳机、MOS开关（建议用热缩管保护下）、取电座接好，取电座和把手用螺丝上好，注意正负极，即先不要连接电机、微动开关。具体组装可以参考老哥的视频和图片（电路接线参考下图，感谢@HANK的灵魂接线图），注意电线稍微多留10cm

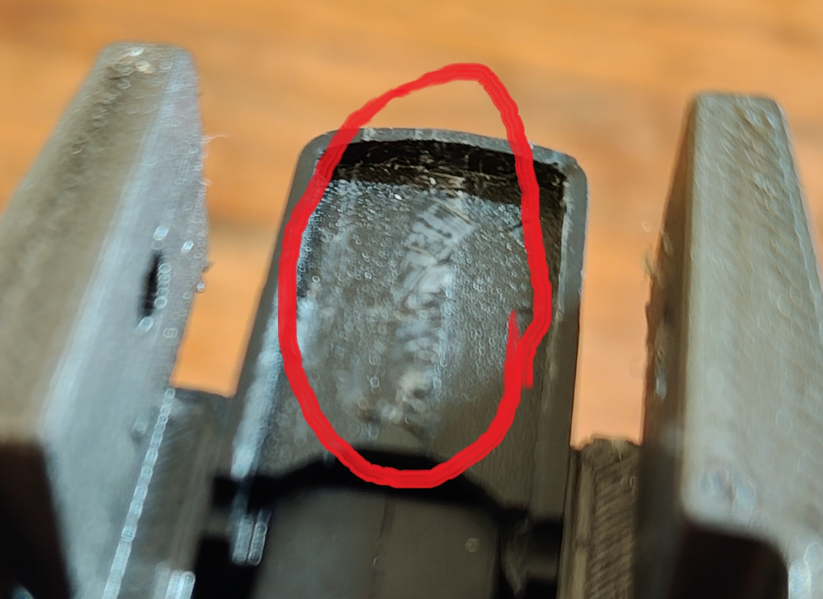

2. 把扳机上方中间的加强筋切掉，如图所示

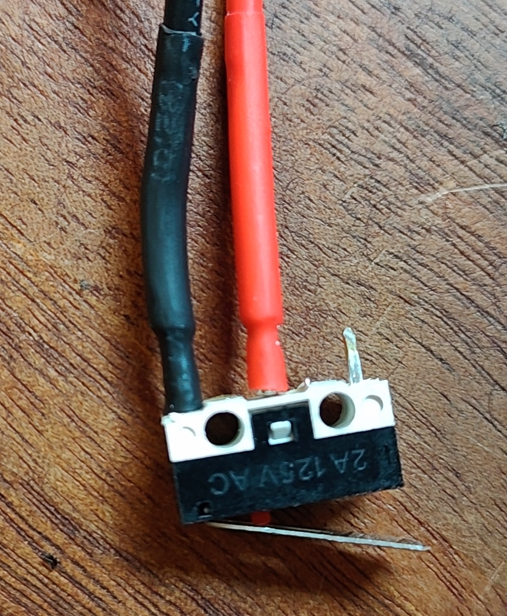

3.  然后把微动开关按照下图焊好控制线，建议套上热缩管



4. 将微动开关的转轴朝下，从打印时的顶面塞入铰链座的对应位置，一定要压到底，保证微动开关塑料主体低于其周边的平面

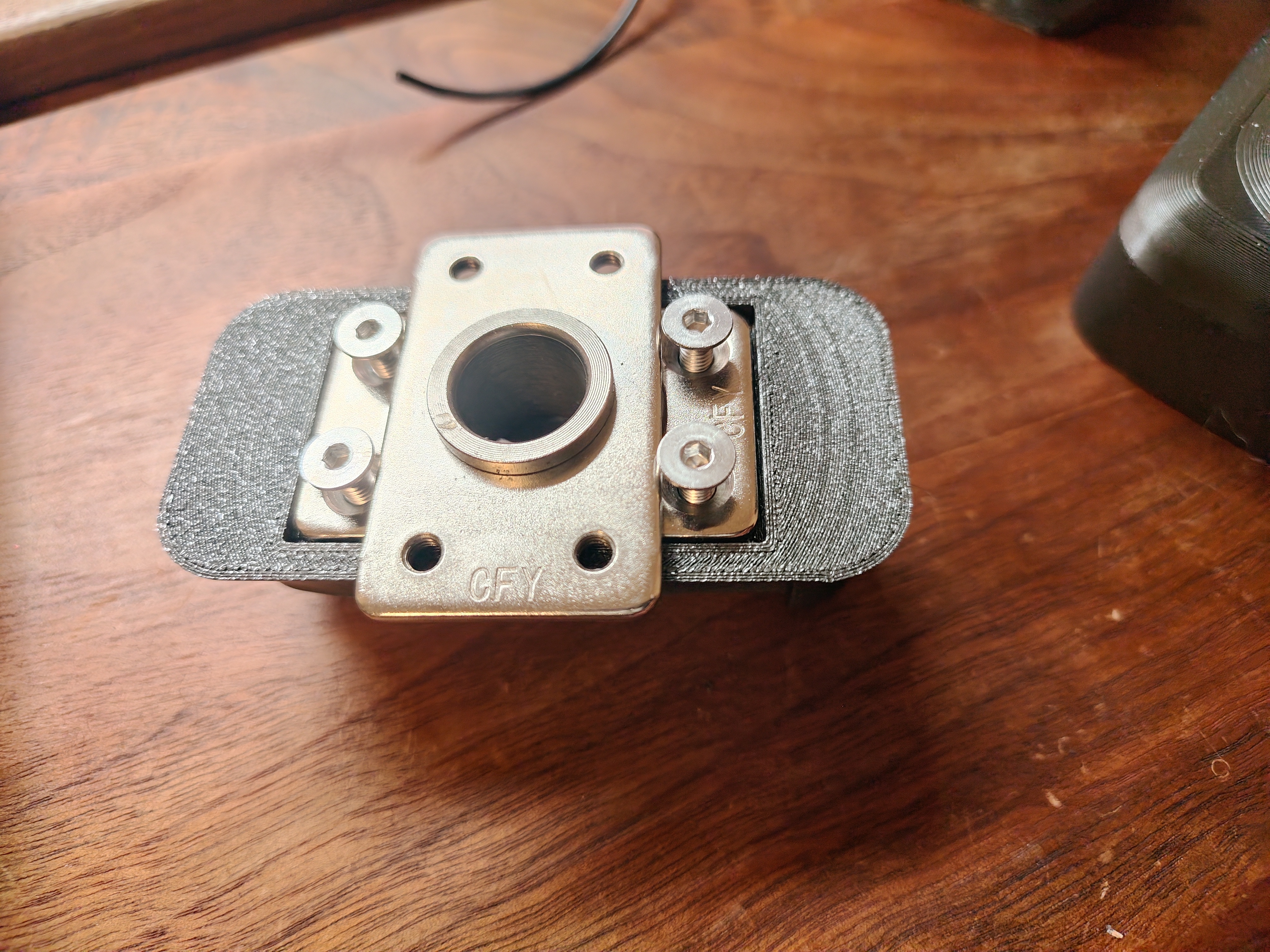

5. 将铰链圆柱体更突出的一面，也就是带有沉头孔的金属板的一面，塞入铰链座平整的一侧（打印时的底面），用M4*10沉头螺丝固定

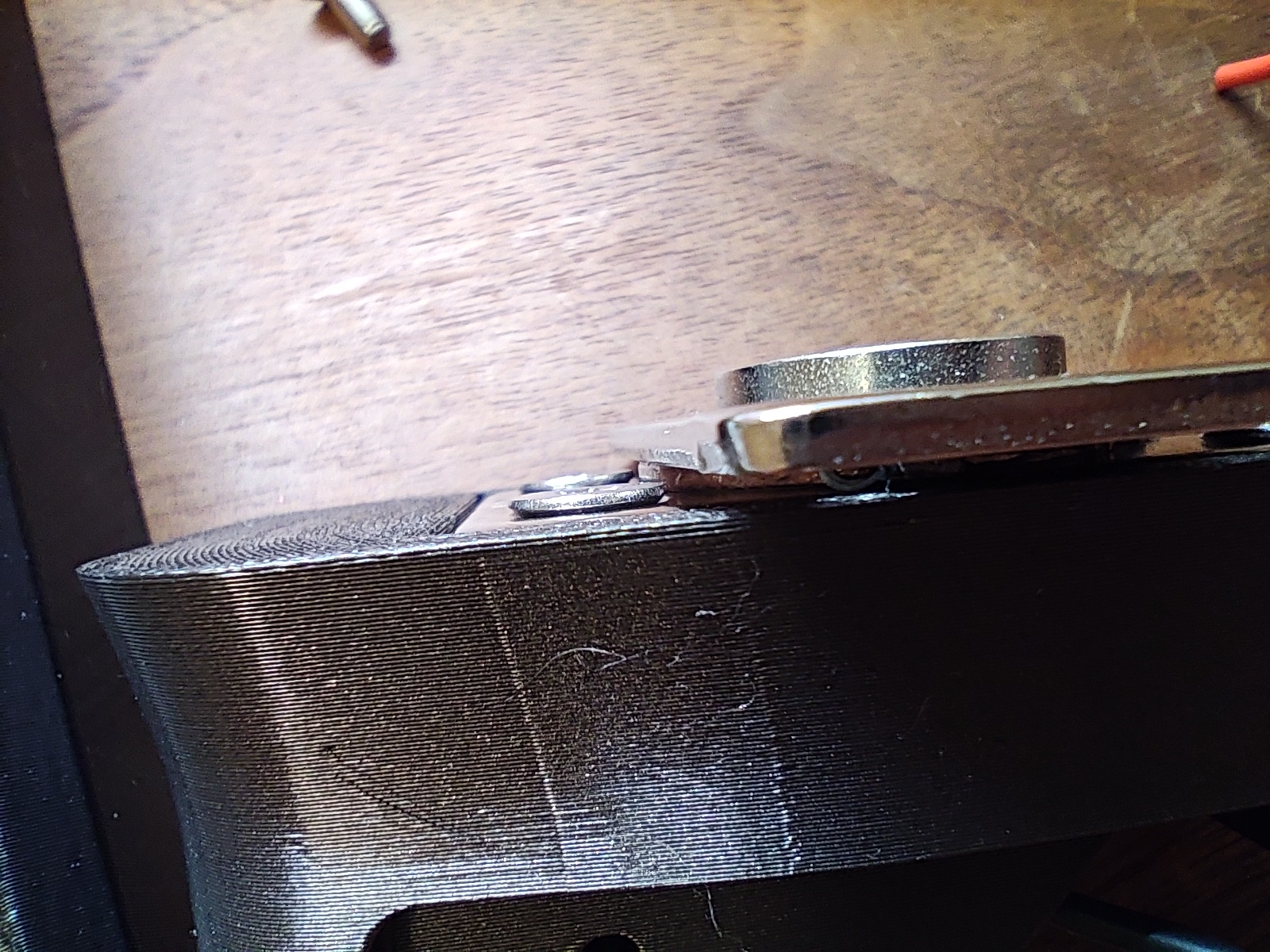

   螺丝一定要拧到位，不能干涉到对面的金属平面

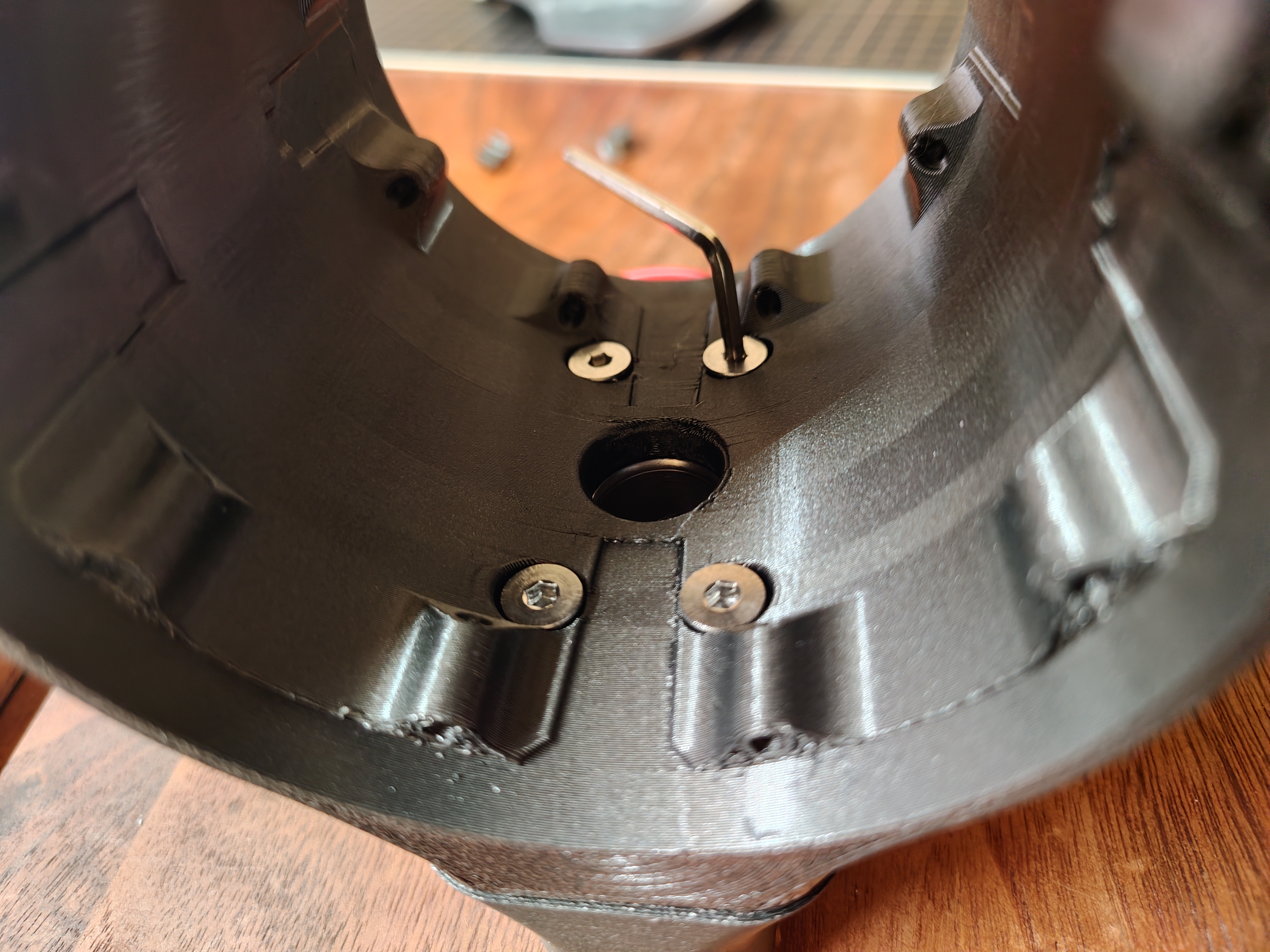

6. 将铰链的另一侧与主电机外壳连接，螺丝从电机舱内拧入

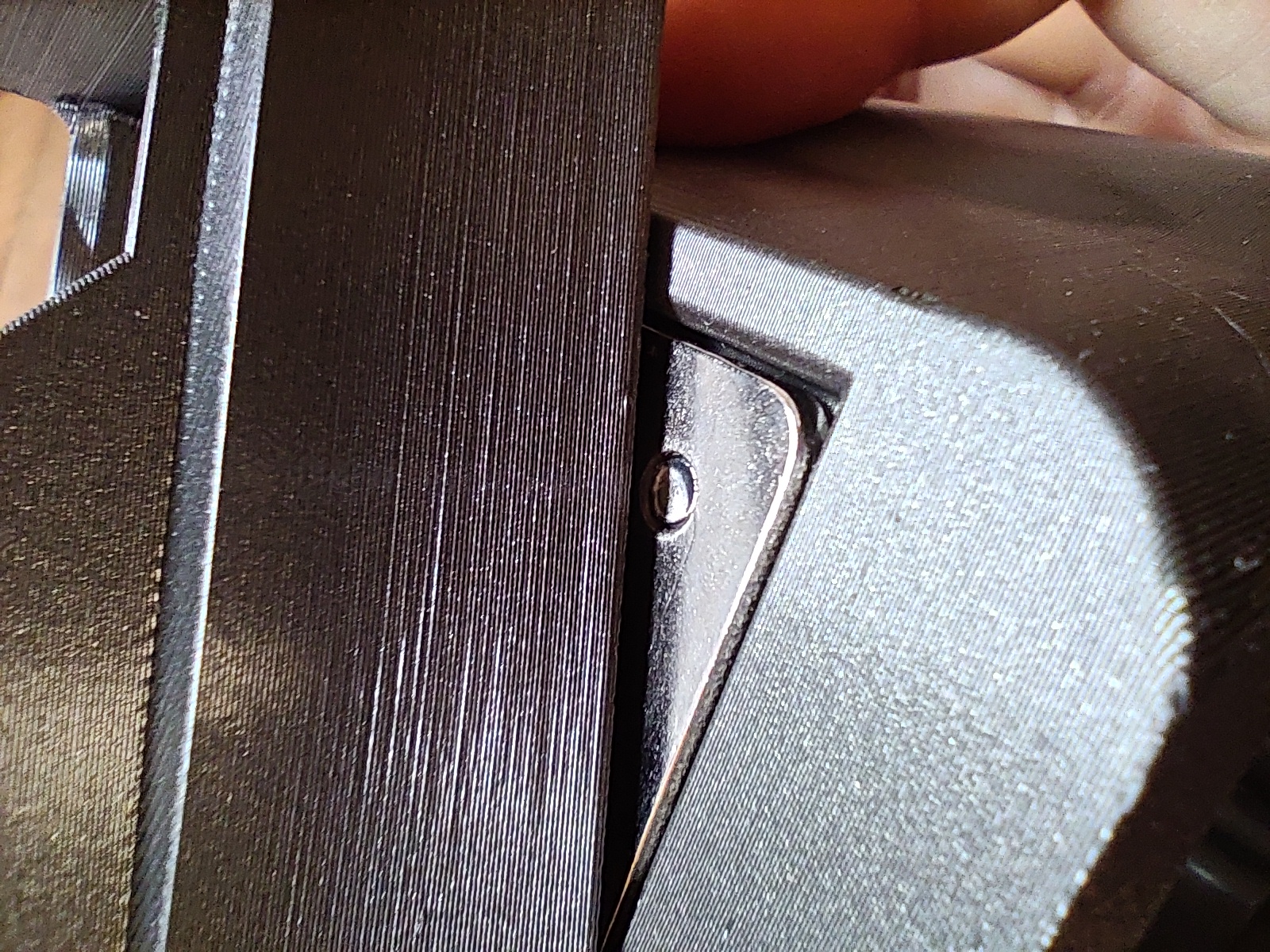

   拧完翻过来，将握把和电机仓转到中间90°左右的位置，观察电机仓的螺丝是否拧到位，一定要确保螺丝拧入金属板足够深度

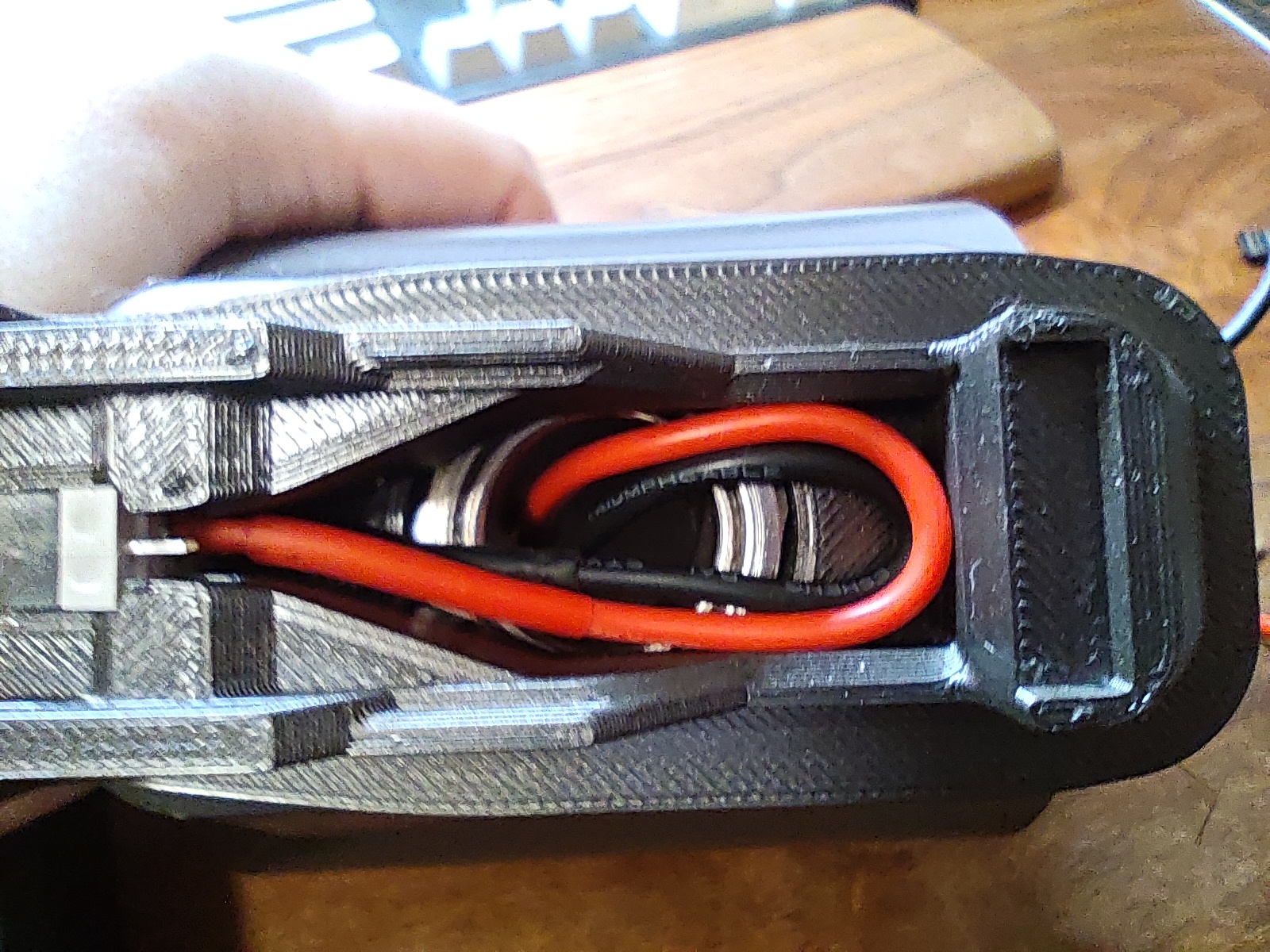

7.  这步很重要，先不要着急固定连接握把和铰链座，而是先把电机放入电机仓预组一下，确认电源线和控制线是否够长，够长的标准是像步骤4中的图一样，控制线能在铰链座的空当处绕一圈，电源线同样

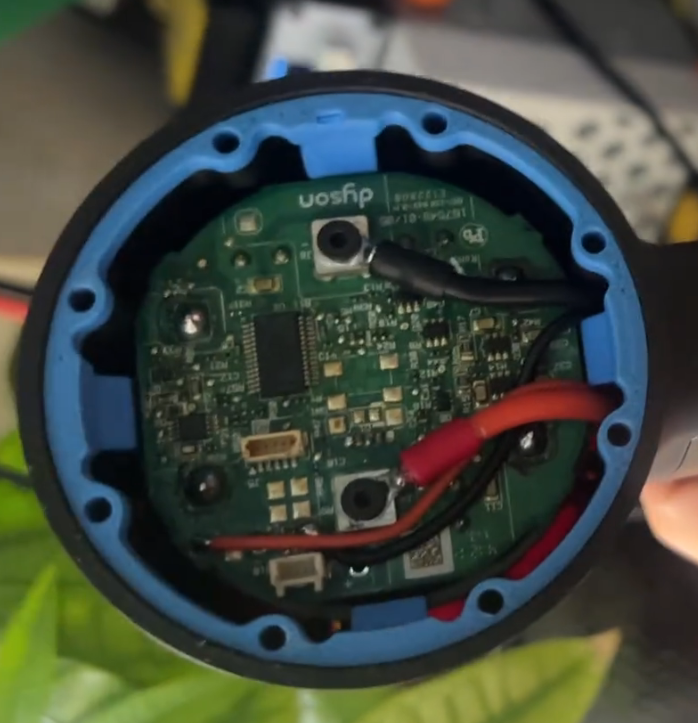

8. 确认线够长后，安装电机，修剪电源线、控制线长度，给电源线打上铜鼻子，焊接控制线到电机上（这里忘拍照了，盗一张老哥的图）



9. 确保预留的电线长度不在电机舱内，而是在铰链座内，卡入电机卡子，用螺丝固定电机前后盖

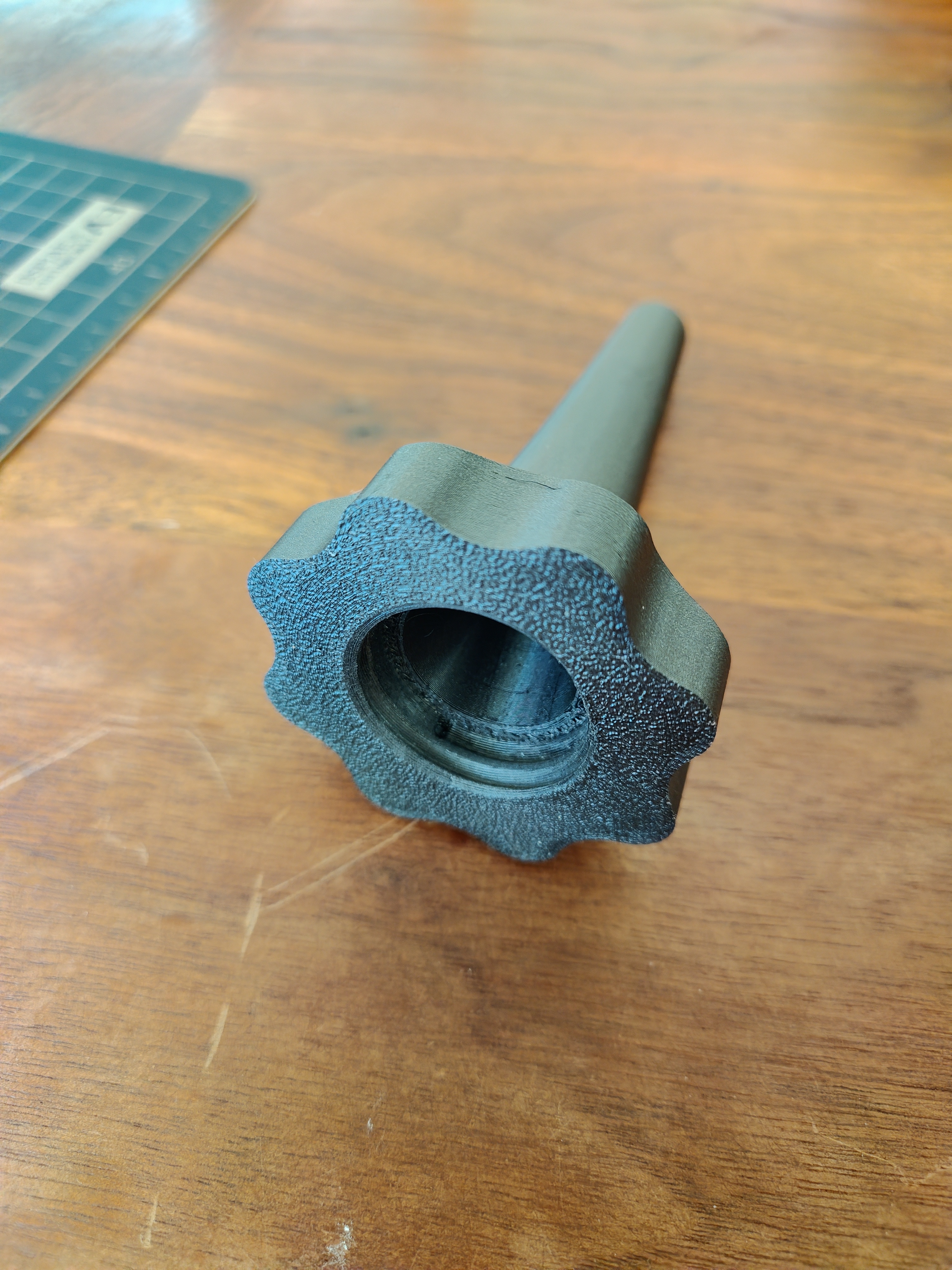

   这里我做了点小改动，因为现在是旋转机头就能切换吹/吸功能，为了方便区分，我将吹风一侧（也就是电机带电路板的一侧）的电机盖的螺纹替换为了外丝（也就是螺纹突出电机盖），相应地，吹嘴改成了内丝，个人认为更符合直觉，吸的地方凹进去，吹的地方凸出来，独立电机也同理

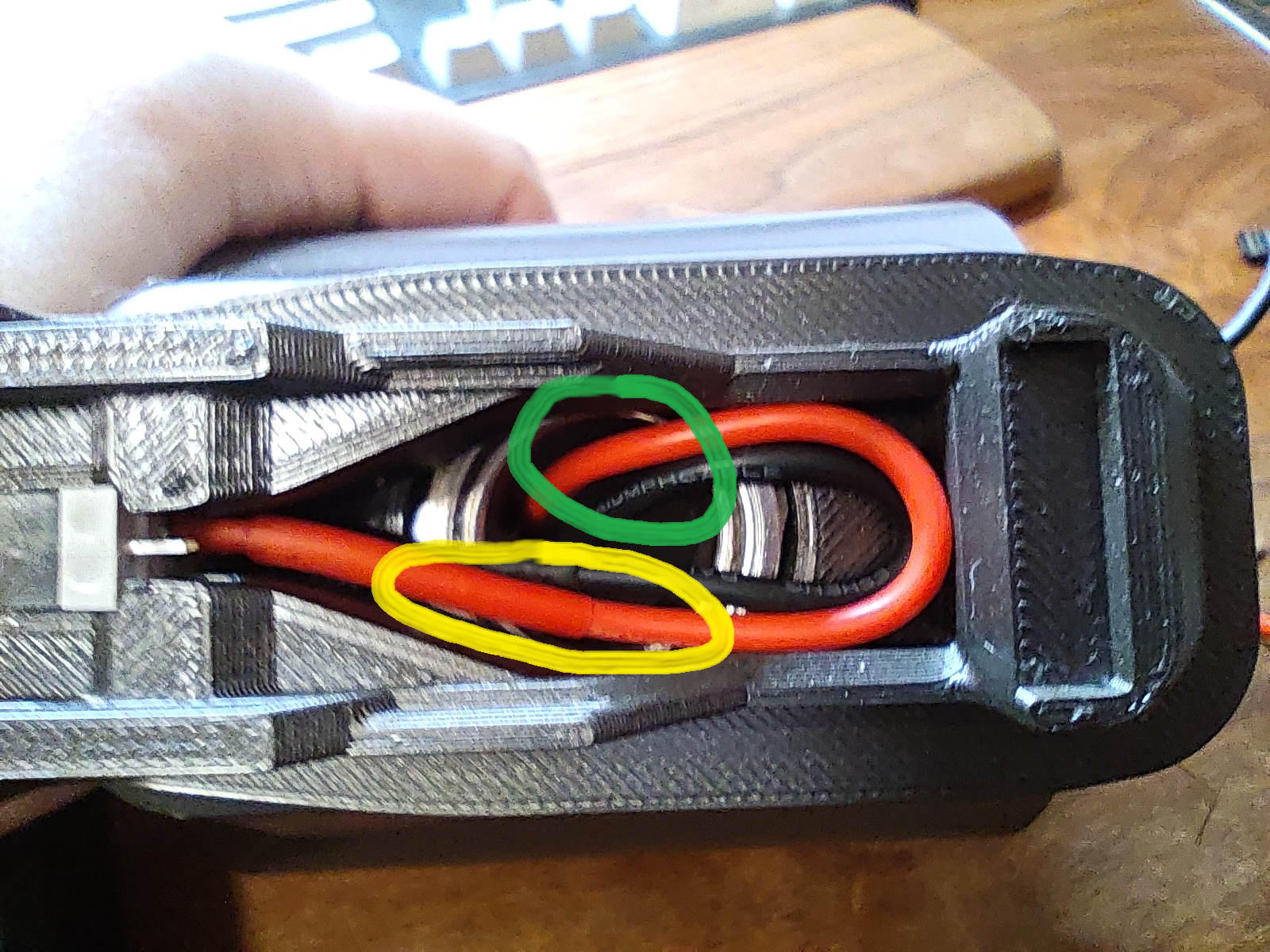

10. 在铰链的穿线孔中打满热熔胶，防止漏风，同时固定电线。注意，热熔胶应当仅固定下图中绿圈部分的电线，即与电机仓同步转动的部分，不要沾到更外部的线，如黄圈部分的线，不然会影响转动

    PS：实际这步中还要同样处理电源线，由于不方便拍摄，下图中仅控制线，各位理解意思即可



11. 用螺丝连接握把和铰链座

至此，安装完成！！祝各位都能享受其中的乐趣~~
