个人图鉴NO.123，制作难度：⭐⭐⭐

原作者：01 EDC

巧克力威化。原版是磁铁附带音叉结构，评估下来打印比较难实现。所以取了造型加上了自己的理解，基本等于做了个全新的结构，本质是将中间的滑块作为限位，并在推牌中增加一些弹力的手感效果。底盘挖孔，方便能调整和回收磁铁，欢迎体验

PETG打印必须喷胶，否则大概率翻车！

常规打印盘1-2，盘3为一些试用轨道，按需自取

轨道支撑特殊设置过，好拆的诀窍是支撑底部第一层走向和轨道同向，不会调的话不建议修改摆盘

• 需要准备配件：

  • 2个3mm玻璃珠或pom珠
  • 2个0.3*3*5或0.25*3*5弹簧，按个人手感调整
  • 2个M2*4沉头螺丝
  • 0-5个5mm*2mm磁铁（用于底盘）
  • 2个5mm*3mm磁铁（用于中央滑块）
  • 磁铁只需要n35即可

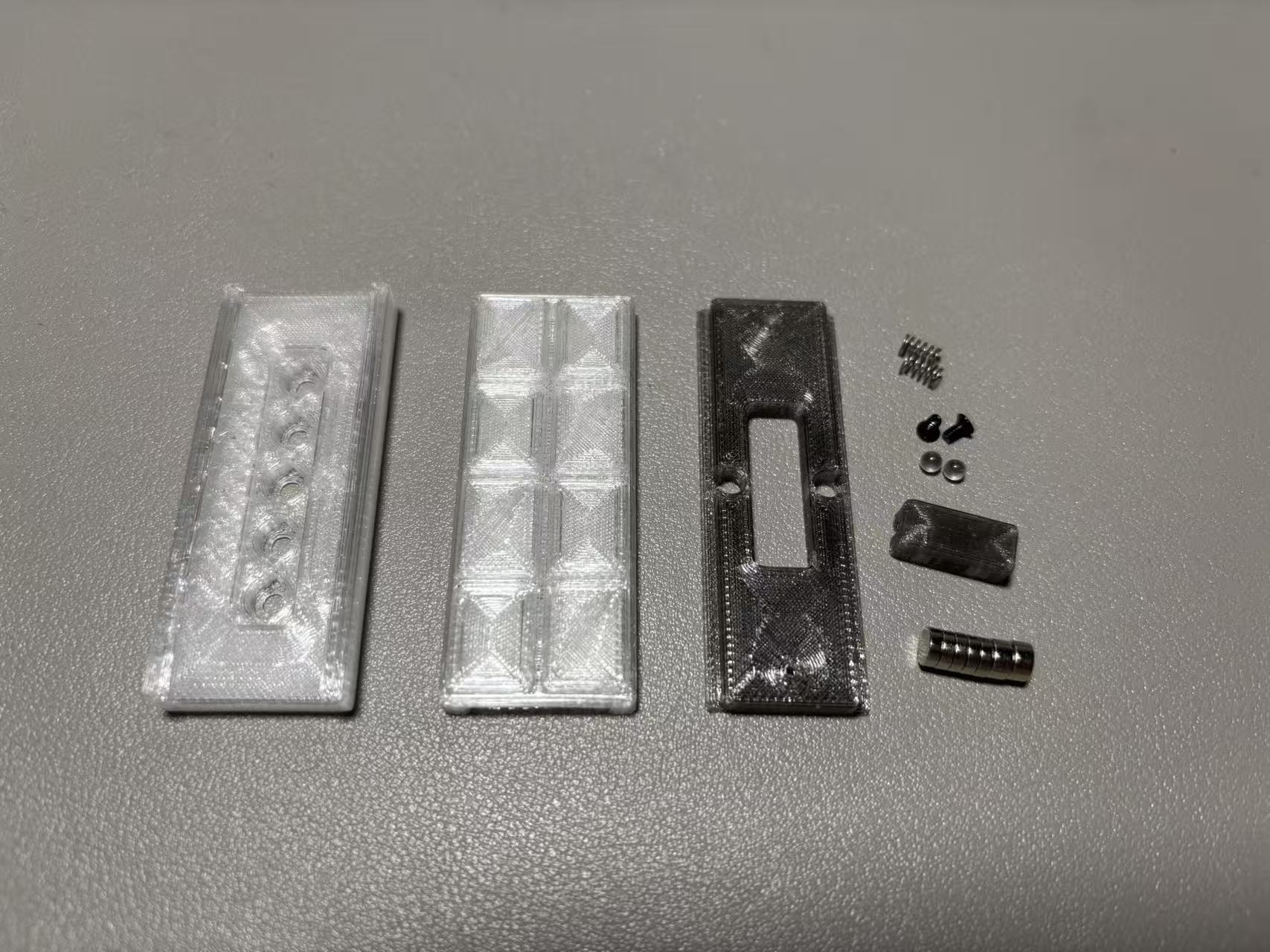

• 零件一览：





• 装配步骤：

  ①现在底盘和中央滑块中嵌入磁铁，两个零件相吸，中央滑块两个5mm*3mm磁铁必放，底盘5mm*2mm磁铁可不放，放的话以从上往下数1至5任选孔位，放15或135手感都不错

  ②将限位板滑入底板中，放入第一步已镶嵌好磁铁的滑块，用于限位作用

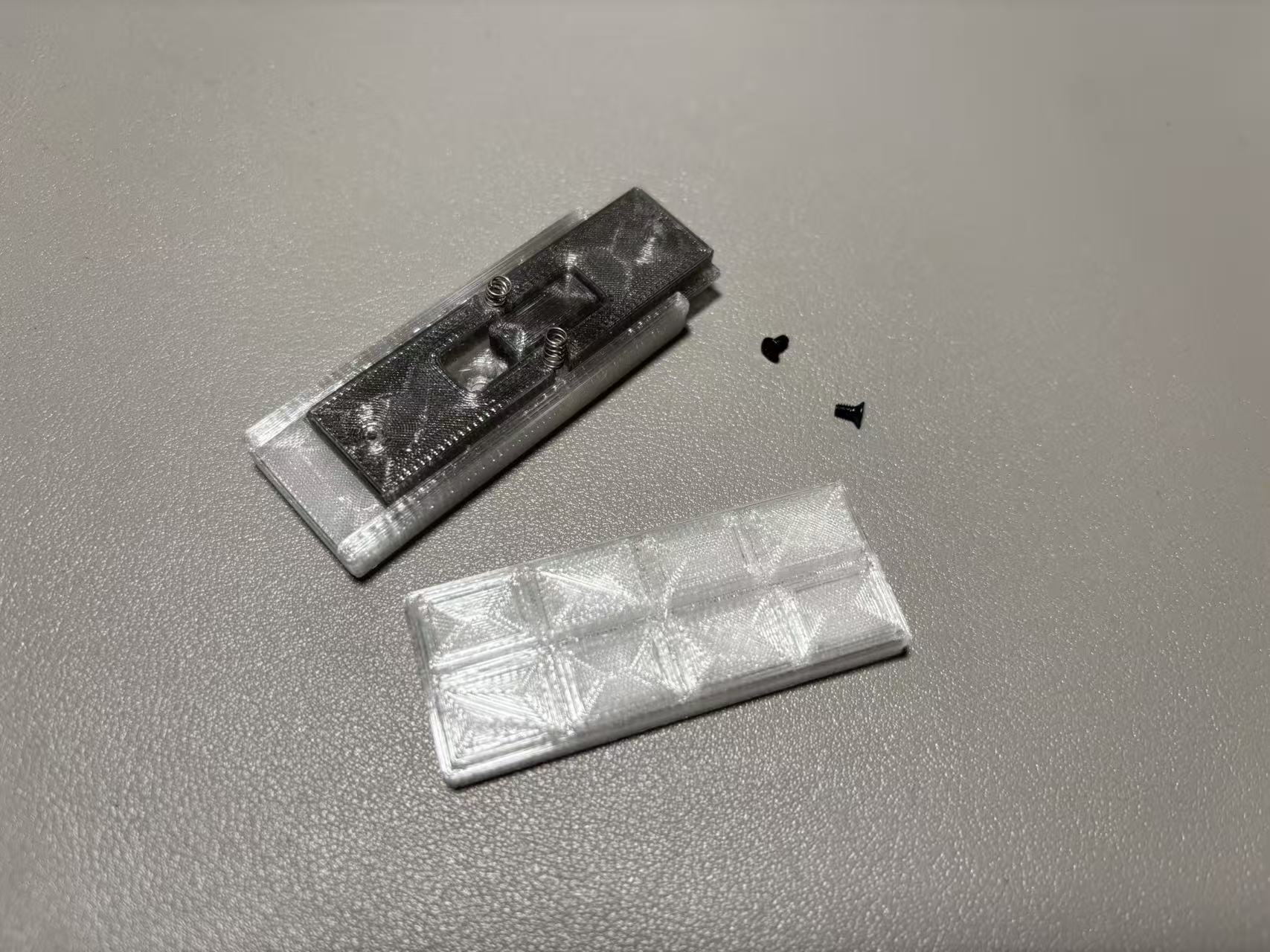

  ③装入珠子和弹簧，盖上上板，测试推牌工作状态

  ④最后扭入剩余的2个M2*4沉头螺丝，即完工
