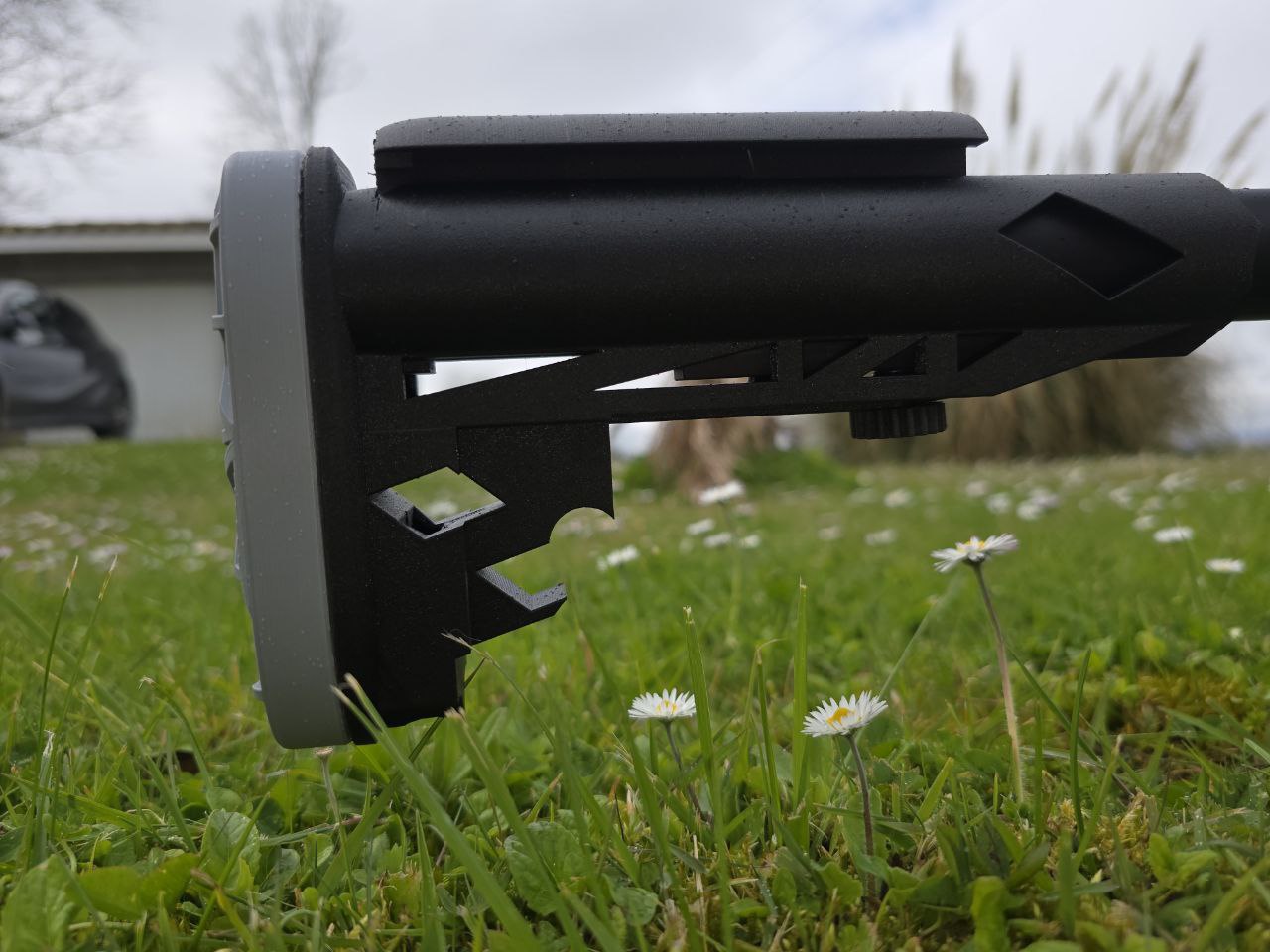

J’ai conçu cette crosse en 3D sur Tinkercad afin d’obtenir une crosse simple, solide et facilement personnalisable.

Plusieurs versions sont disponibles afin que chacun puisse choisir la configuration qui lui convient le mieux.

Modèles inclus

1 modèle avec appui-joue réglable et talon de crosse réglable

4 modèles avec appui-joue fixe, correspondant à différentes hauteurs :

Niveau 1

Niveau 2

Niveau 3

Niveau 4

Les niveaux correspondent à la hauteur de l’appui-joue.

Le modèle réglable permet de trouver le réglage parfait, puis d’imprimer la version fixe correspondant à votre hauteur idéale pour un montage définitif.

Fixations nécessaires

Pour l’assemblage :

Inserts M3 pour la fixation du talon de crosse

2 vis M3x30

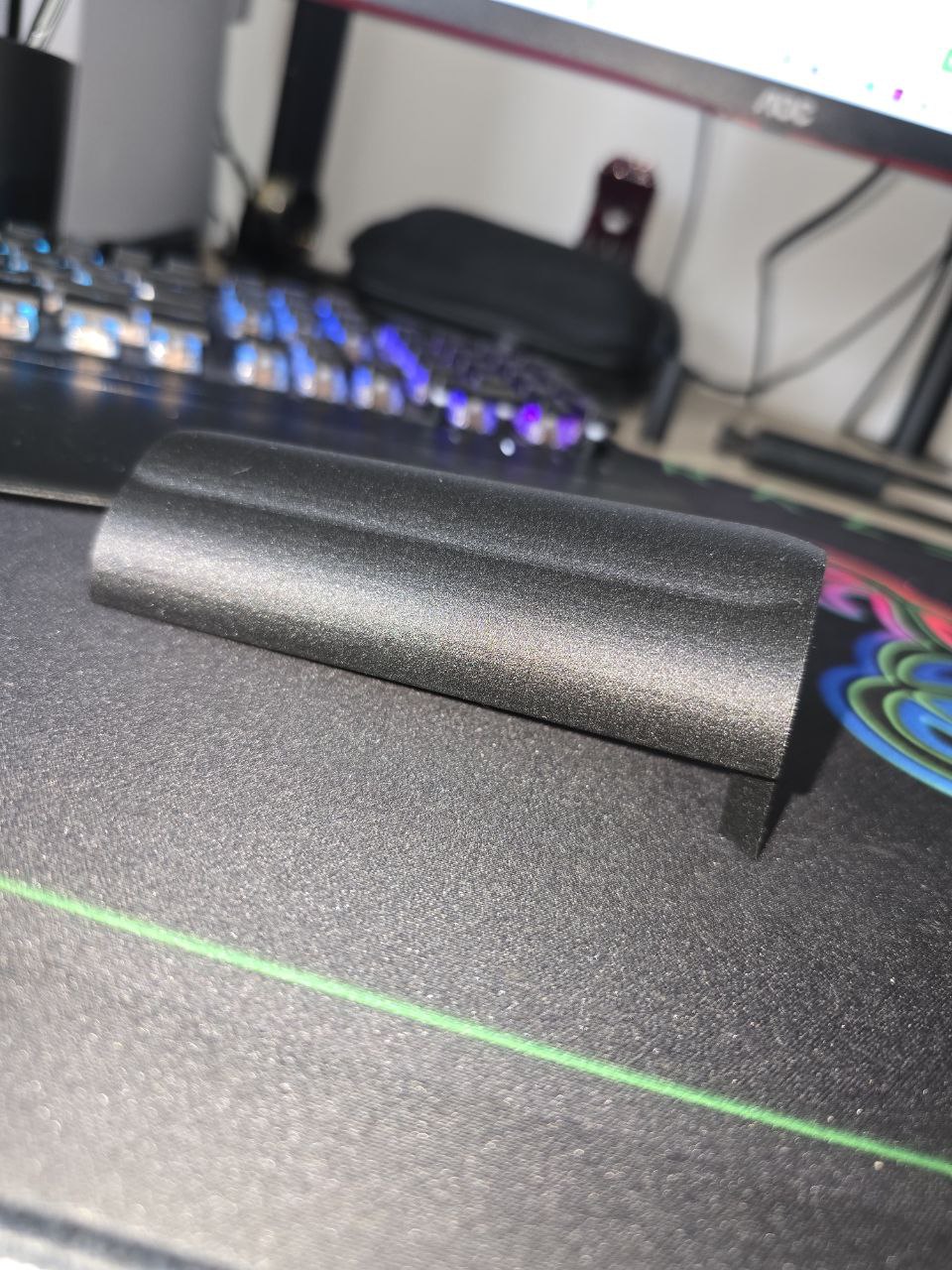

1 vis M4 conique M4x20 pour fixer l’appui-joue

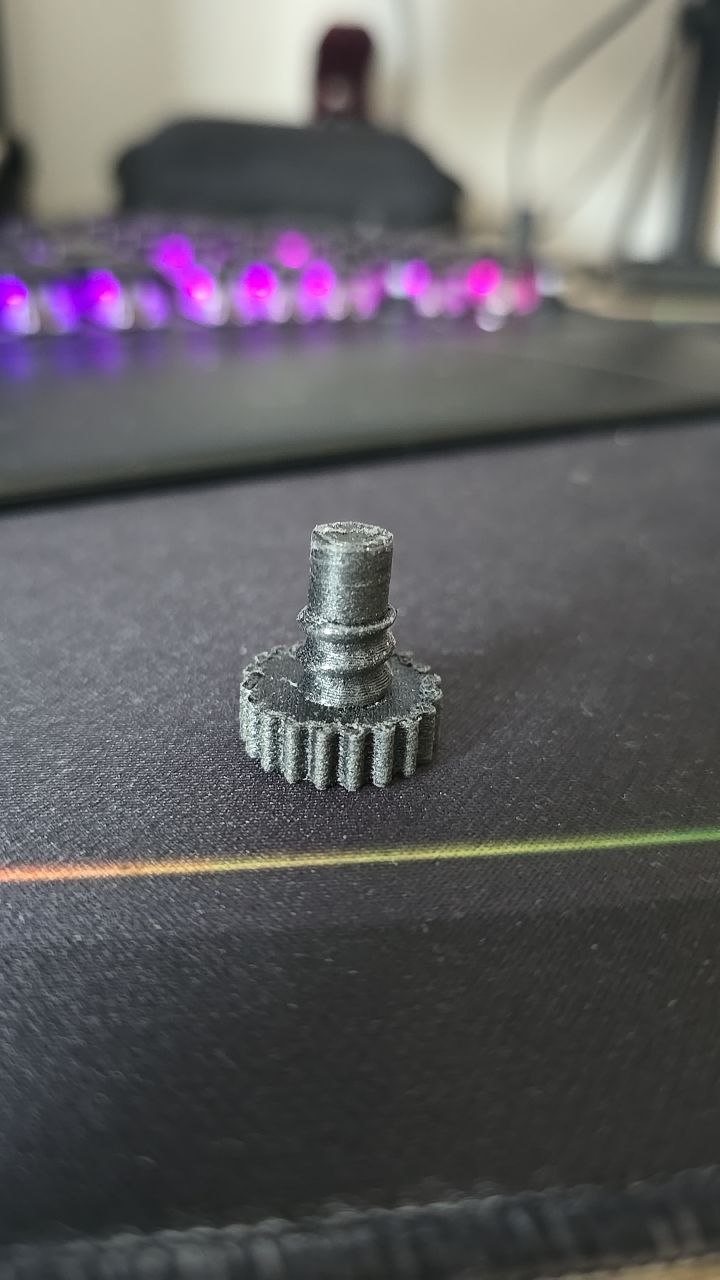

La crosse réglable utilise également une vis imprimée en 3D qui vient en appui dans les crans du tube afin de verrouiller la position.

Matériaux recommandés

Pour mes tests j’ai utilisé :

PETG CF pour la crosse

TPU recommandé pour le talon de crosse afin d’avoir un meilleur confort

Tests

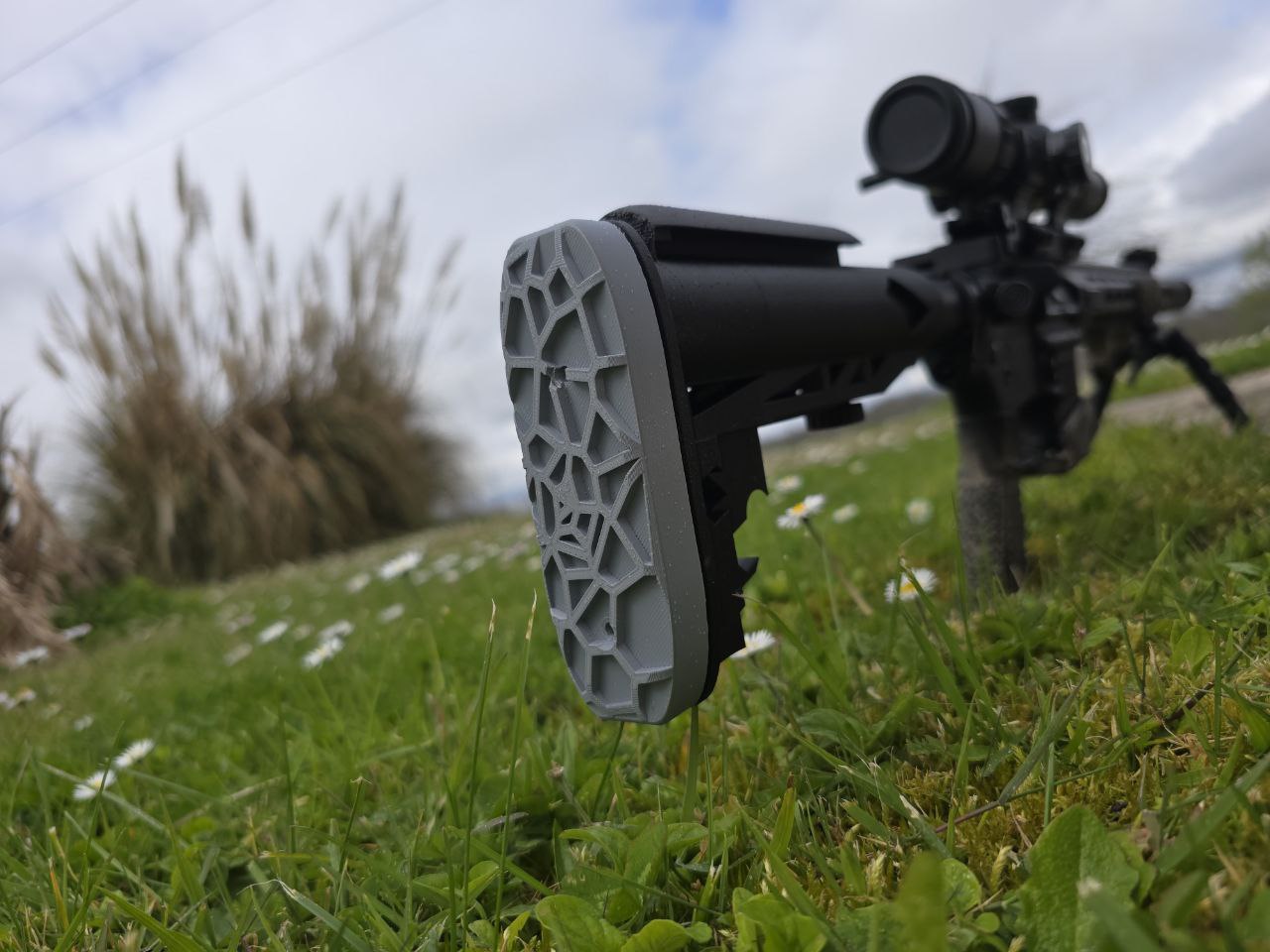

Le modèle a été testé sur un AR15 en .223 Rem et offre une très bonne rigidité avec ces matériaux.

Remarques

La version réglable est idéale pour :

tester les hauteurs d’appui-joue

trouver la position parfaite

Une fois la hauteur validée, il suffit d’imprimer la version fixe correspondante pour un montage plus simple et robuste.
