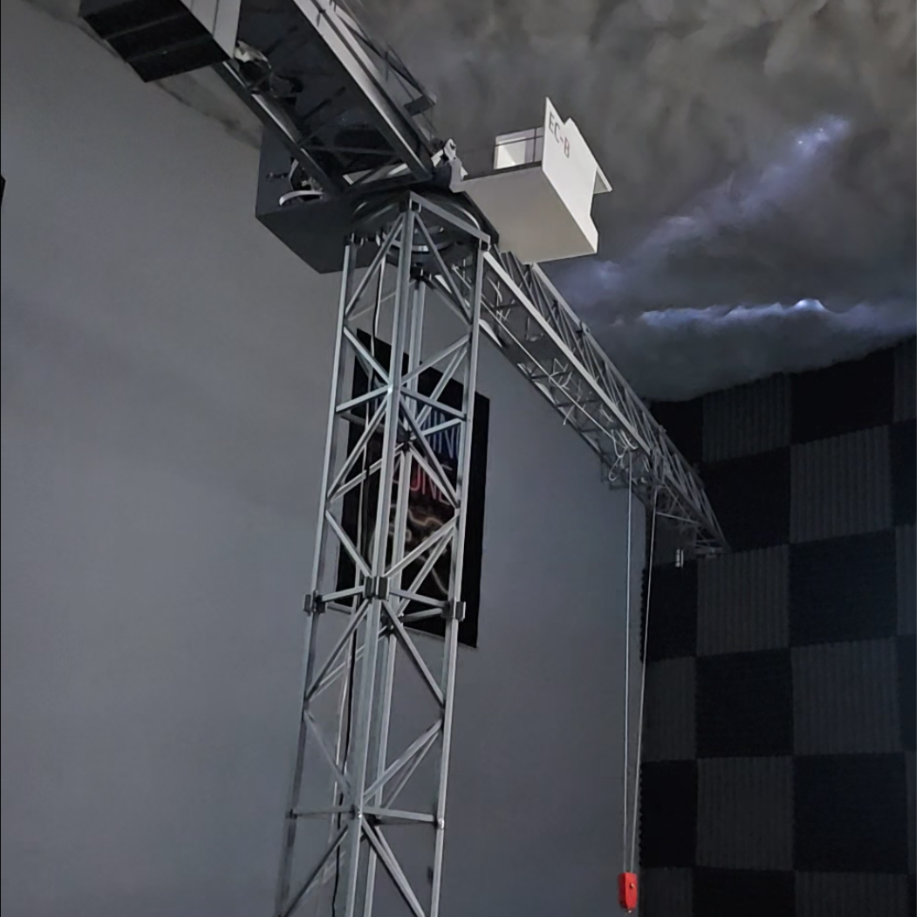

Dies ist ein Modellkran mit dem grossen Vorbild dem Liebherr ECB 172

Das Modell ist 1.52m hoch und hat einen Ausleger von 1.40m

Angetrieben wir das Modell mit folgender Elektronik:

Arduino UNO

3x N20 DC Motoren mit Getriebe

L298N Motorcontroller

LM2596 Einstellbares DC-DC Step Down Buck Power Converter Modul

Zusätzlich wird folgendes Material benötigt:

Eine 6Zoll Schwerlast-Drehplatte mit Drehlager als Drehkranz

z.B. Beton um die Zentralballst und Gegengewichte zu füllen

Stabile Schnurr als Hubseil und Laufkatzenseil

7x Umlenkrollen

8x Minilager als Laufkatzrollen

Metallplatte als Gewicht für die Flasche

Div Schrauben

Optional können noch Endschalter,Wägezelle,Horn etc verbaut werden.

Sämtlichers zusätzliches Material ist im Internet bestellbar

Das Modell wurde komplett als PLA gedruckt und hebt mit dieser Ausstattung am Auslegerspitz 1kg und am Turm 2kg mit 3-4kg Gegengewicht und 8-10kg Zentralballast.
