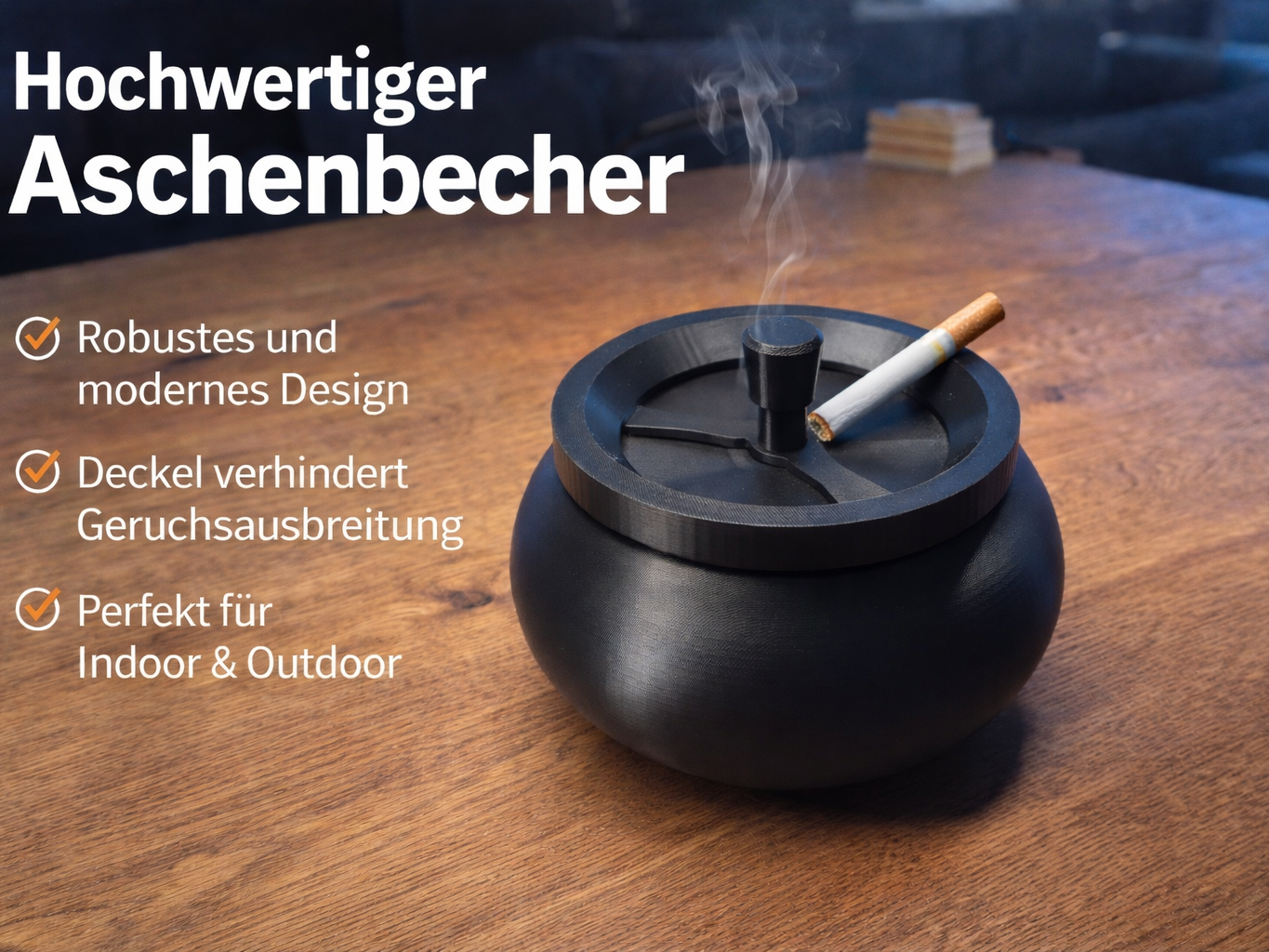

Dreh-Aschenbecher mit Druckmechanismus (Ø ca. 170 mm oder mit 150 mm )

Diese modernen Aschenbecher verfügten über einen praktischen Drehdeckel-Mechanismus, der Gerüche reduziert und verhindert, dass Asche herausweht. Durch leichtes Drücken auf die Mitte des Deckels wird der Mechanismus aktiviert.

Der Deckel dreht sich dabei um ca. 45° und öffnet eine Einwurföffnung von etwa 15 mm, sodass Asche und Zigarettenreste einfach hineingegeben werden können. Beim Loslassen schließt sich die Öffnung wieder. ( mit und ohne Lager verfügbar )

Eigenschaften

Durchmesser: ca. 170 mm oder 150 mm

Drehmechanismus mit Druckfunktion

Öffnung beim Drücken: ca. 15 mm

Drehwinkel: ca. 45°

Reduziert Gerüche

Für Indoor und Outdoor geeignet

Mehrteiliger 3D-Druck zum einfachen Zusammenbau

Deckel ohne Kugellager

Bild 1

Schrauben Sie das Gewinde zur Prüfung einmal komplett auf und wieder ab.

Bitte vorsichtig und gerade ansetzen, damit das Gewinde sauber läuft.

Bild 2

Nehmen Sie etwas Schmiermittel (z. B. von Bambu Lab) und schmieren Sie die Spirale leicht ein.

Danach die Spirale in die vorgesehene Führung einsetzen.

Bild 3

Jetzt können Sie die Feder einsetzen und anschließend die Kappe wieder aufschrauben.

Drücken Sie den Mechanismus mehrmals, damit sich das Schmiermittel gut verteilt und der Drehmechanismus sauber läuft.

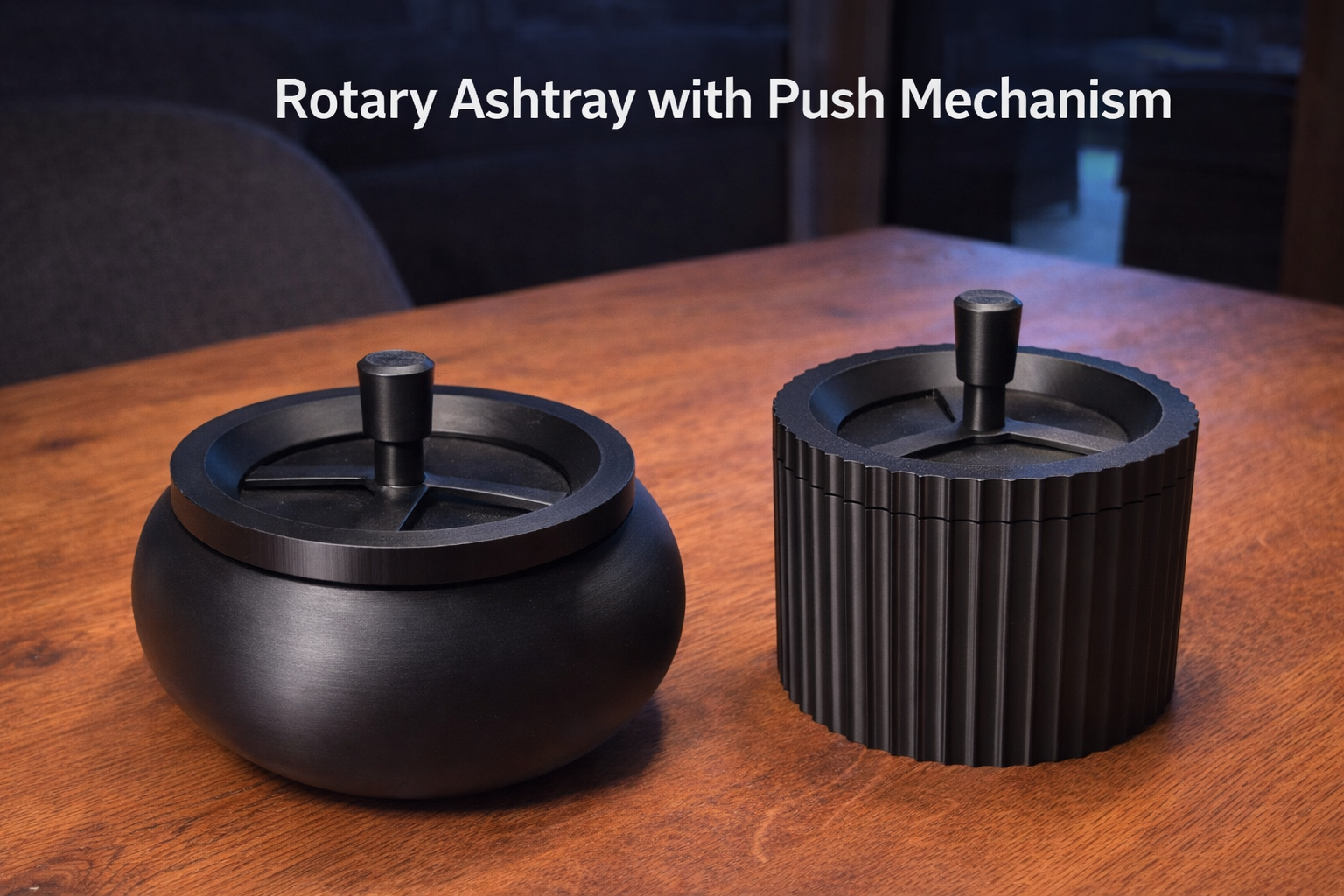

Update – Neues Design & verbesserter Deckel

Es gibt jetzt ein überarbeitetes Design sowie eine zweite Variante des Deckels.

Die neue Deckel-Version verfügt über ein zusätzliches Lager im oberen Knopf.

Dadurch wird verhindert, dass sich der Knopf beim Herunterdrücken mitdreht.

 Ergebnis:

Angenehmeres Drücken

Sauberere Mechanik

Weniger Reibung / Verschleiß

Bessere Haptik

Du kannst je nach Vorliebe zwischen:

Standard-Deckel

Deckel mit Lager (empfohlen)

wählen.

Der Zusammenbau ist ähnlich wie der ohne Lager.

die Toleranz würde erhöht dadurch ist kein Schmiermittel mehr notwendig.

sie können die Spirale gleich einsetzen und dann die Feder.

dann den Federhalter aufschrauben mit einer BT2.6*8 Schraube von Bambu Lab.

dann das Lager einsetzen anschließend den Druckknopf aufsetzen.

Sie brauchen die Schraube und das Kugellager nur bei dieser Version.

Schauen sie sich die Bilder an.
