小型桌面直流电源：基于SK120X电源模块

更新：

• 改善散热风道结构，扩大散热风扇蜂窝开口

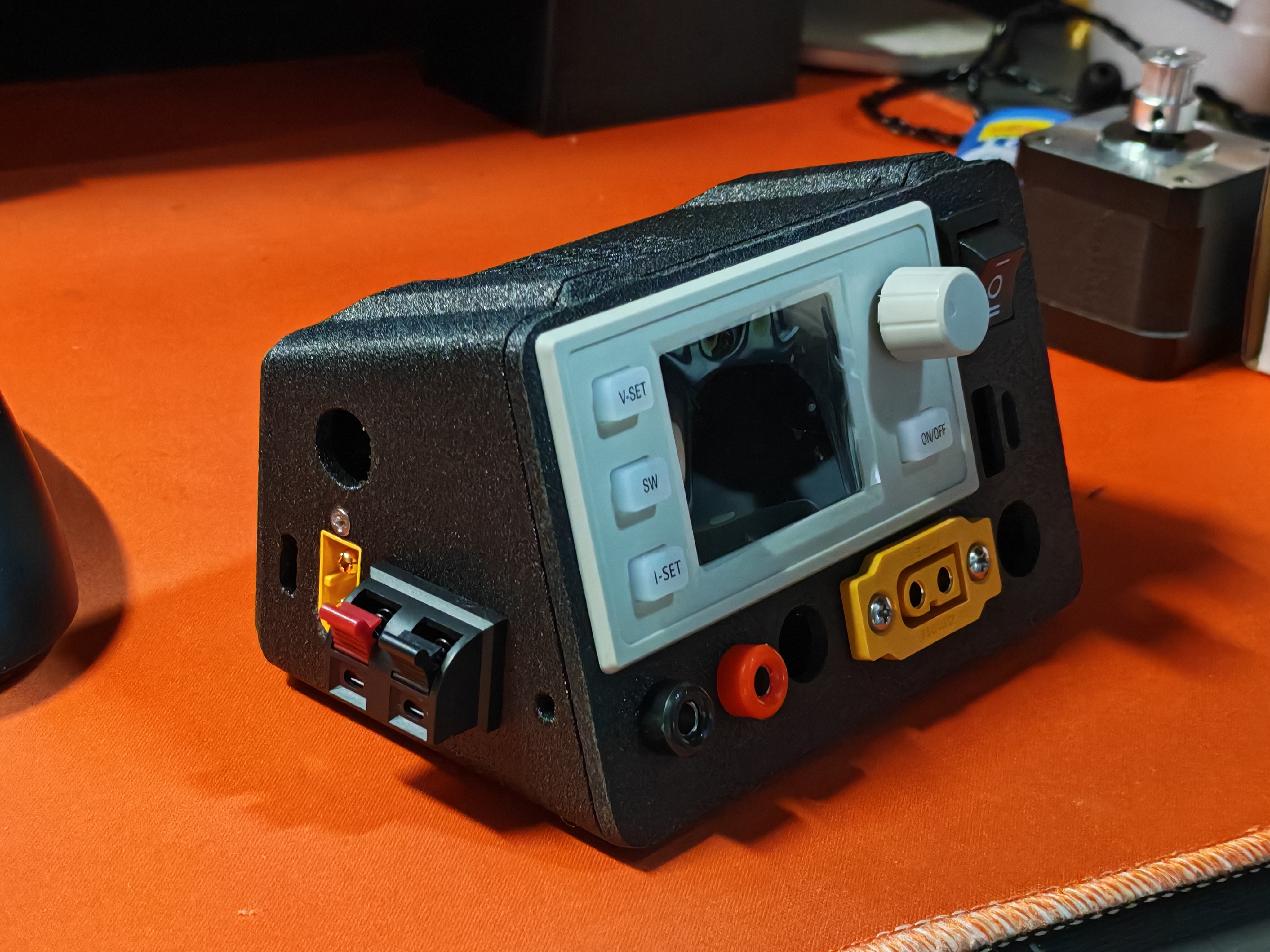

• 增添快速夹持供电方式（见滚动图最后一张）



题要：

上个月外出且有使用桌面直流电源的需求，就想自己做一个便携、功能齐全且美观的电源。搜索一番发现站内不少做SK120X电源的作品，但是没有适合我的需求的于是就自己也做一个。

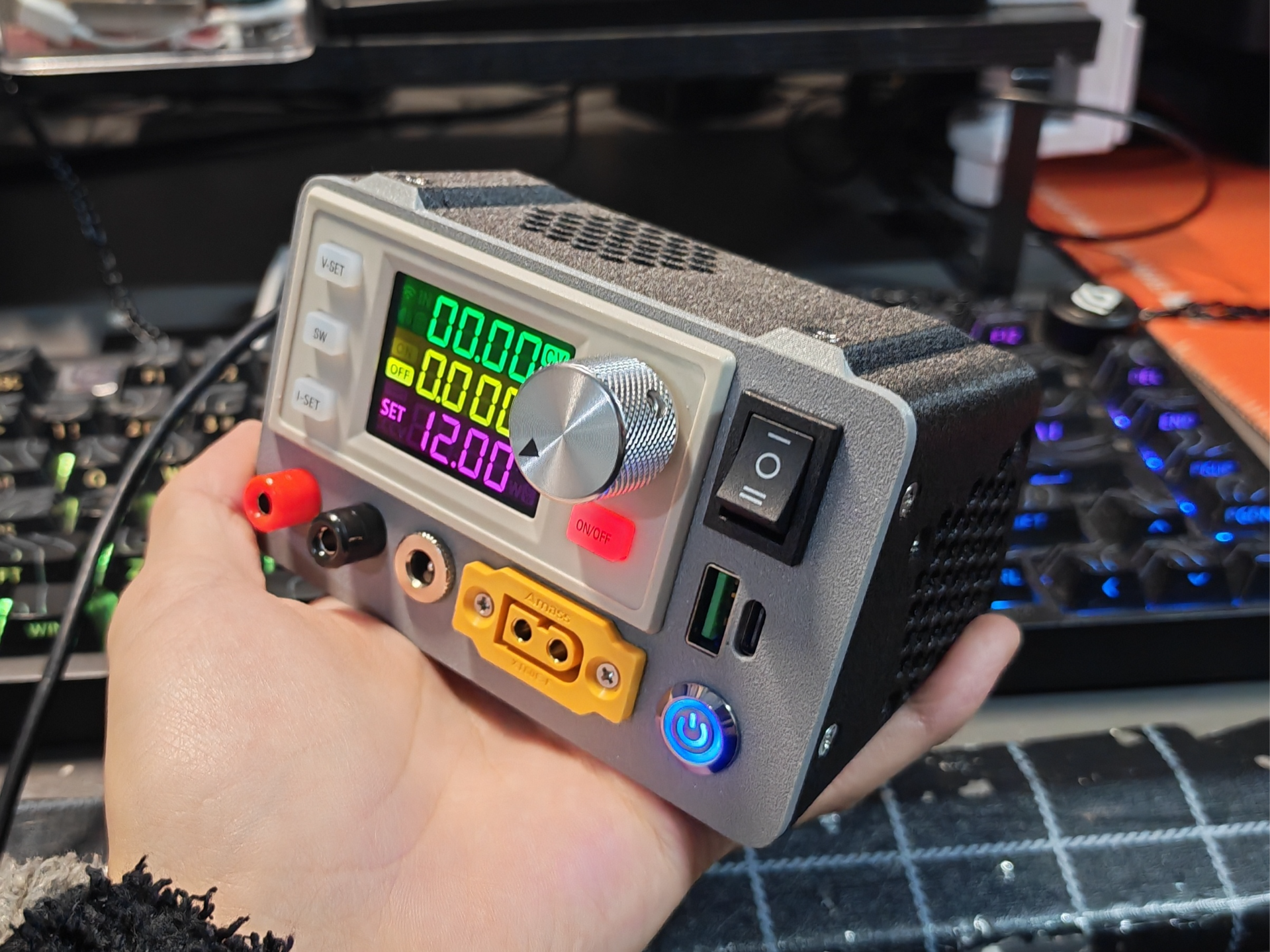

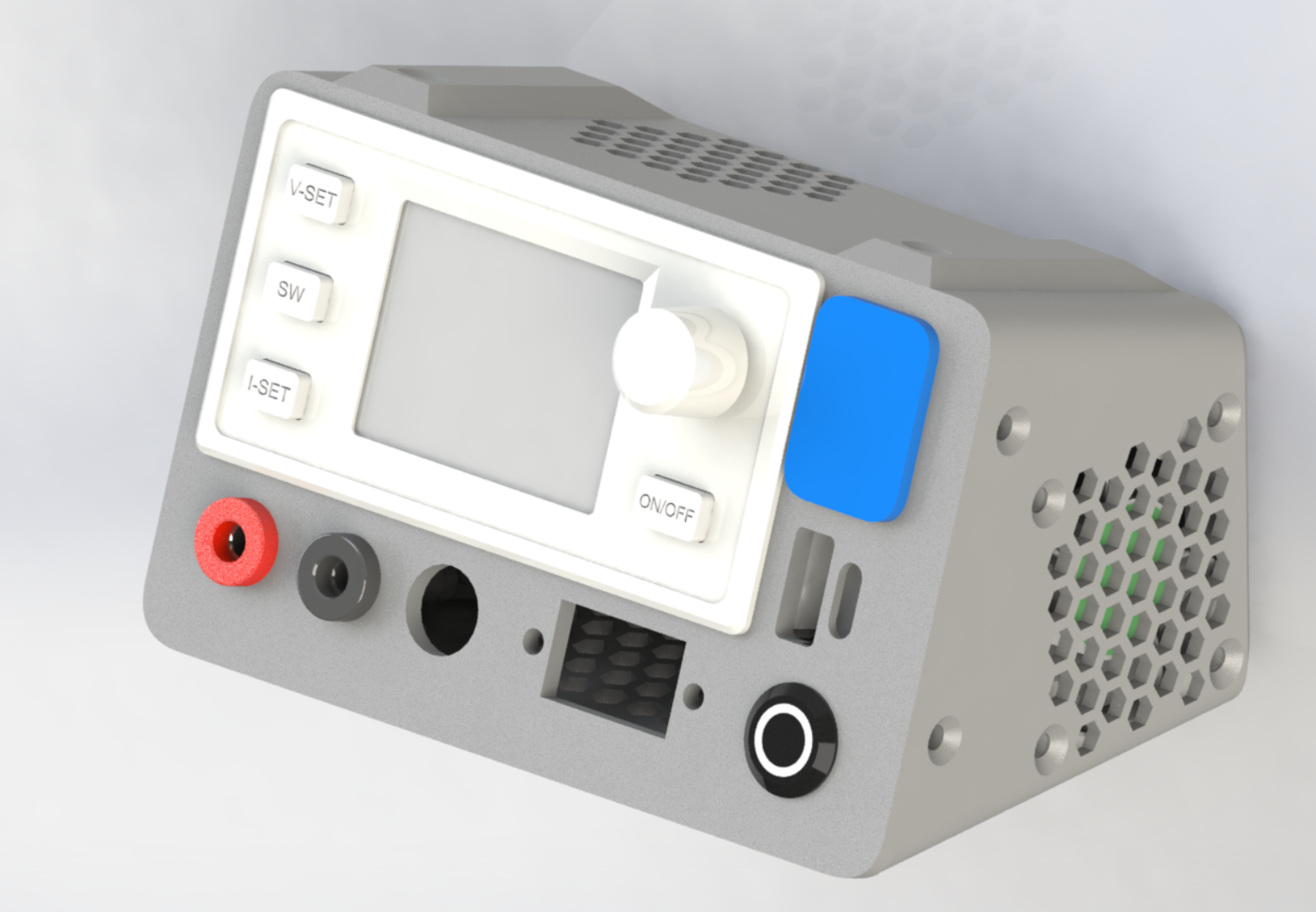

此设计更加小巧精致，输入输出接口种类拉满，主面板排布更合理，面板内部受力结构进行了重新设计，且前面板符合人体坐姿的20°倾斜。

• 模块输入DC、XT60、PD
• 模块输出DC、XT60、正负极端子、全协议手机快充
• 开关切换风扇常开常闭、温控启停
• 输出增加LC滤波降低输出纹波
• 前操作面板使用20°倾斜，方便桌面使用

模块其实不错，就是散热和纹波差点（正点原子10mV，SK120X100mV差了一个数量级了）。模块本身自带两级RC滤波，在后面的拓展版本接线我加入了：通过一个10UH的功率电感、一个470UF固态电容、一个10UF陶瓷电容的LC滤波，以此来降低纹波。

预备材料（淘宝，可搜图）：

• 基础材料————————————————————————————————————————

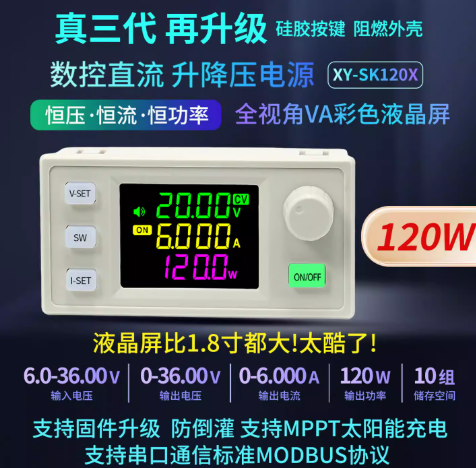

1、SK120X：1个

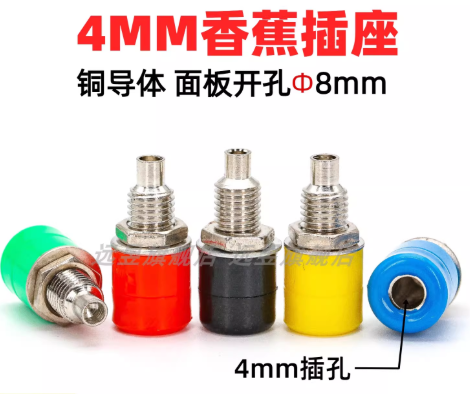

2、4mm香蕉插座（面板开孔6mm与8mm的都可以）：正负极各一个

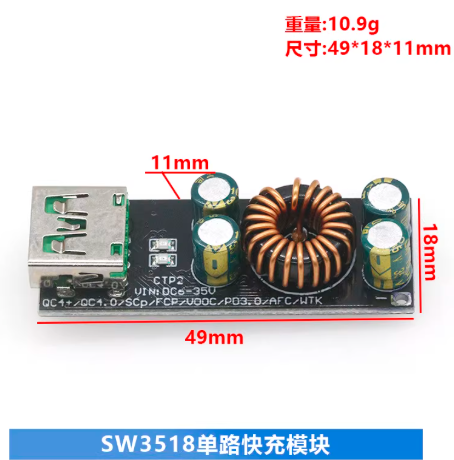

3、SW3518全协议手机快充模块：1个

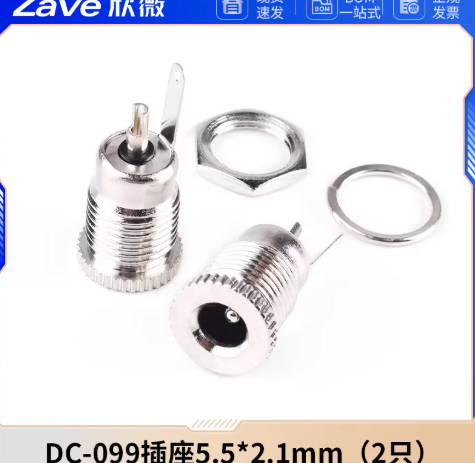

4、DC-099DC电源插座5.5*2.1mm：2个

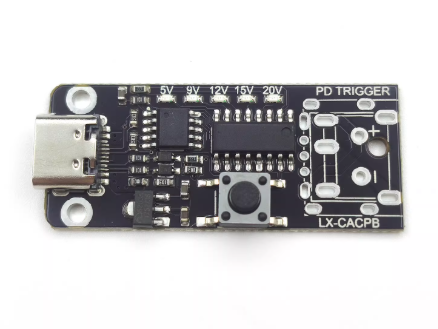

5、PD诱骗器（最好这一款，因为底座螺丝开孔照着这个做的，而且便宜的PD诱骗器可能不能诱骗酷态科之类的PPS可编程电源）：1个

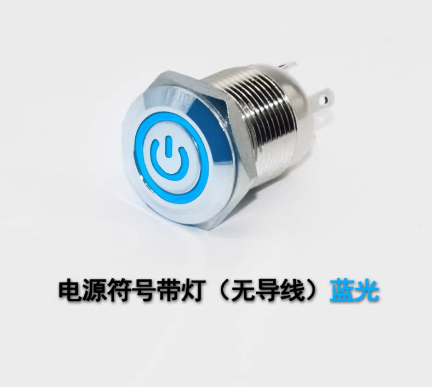

6、12mm金属按钮带灯开关自锁 高头（平头太小了按不下去）：1个                                PS：如果能找到大电流20A的开关更好

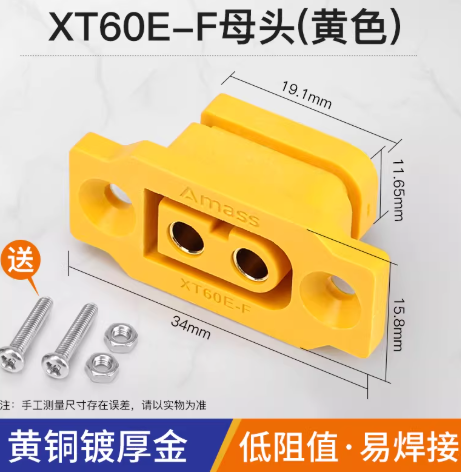

7、XT60E-F：1个

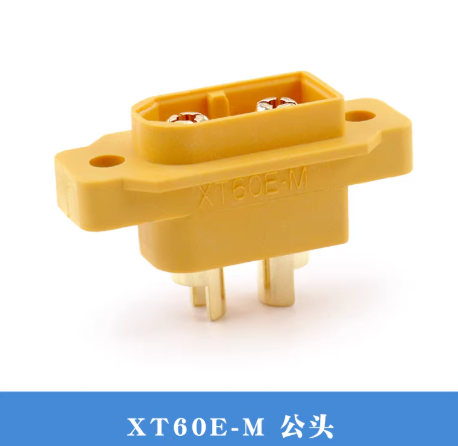

8、XT60E-M：1个
9、硅胶电线18AWG：红黑各2m

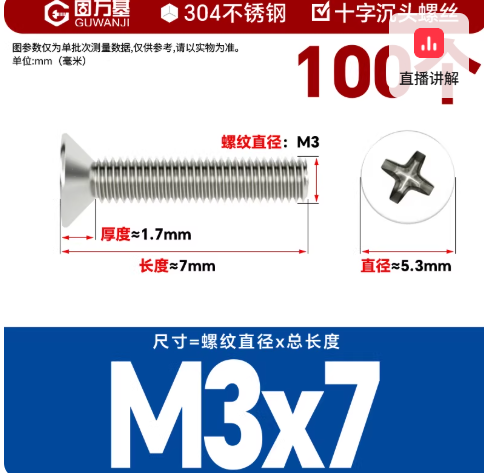

10、沉头螺丝M3x7：若干

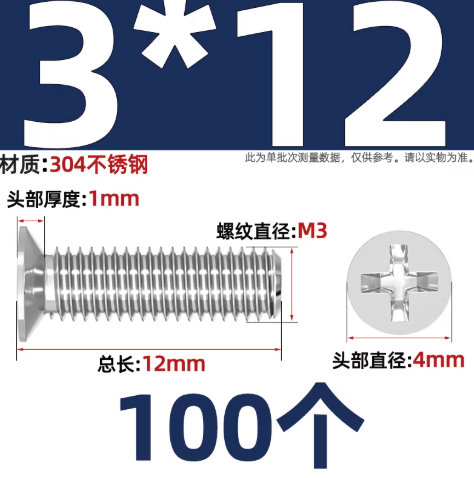

11、小沉头螺丝：若干

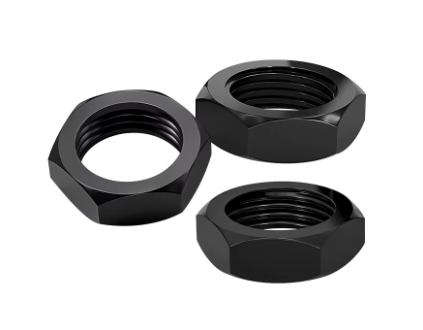

12、M3薄螺母：若干

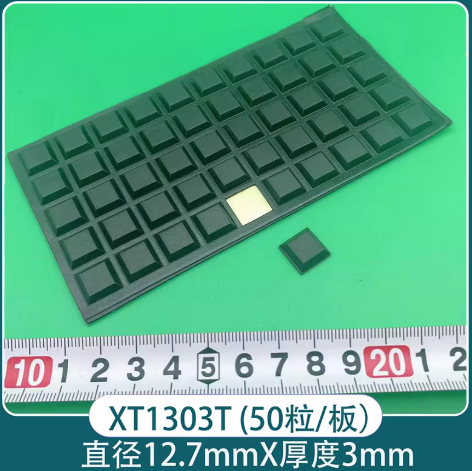

13、橡胶机箱脚贴；（梯型）12.7*12.7*3：4个
14、热缩管：各种型号若干

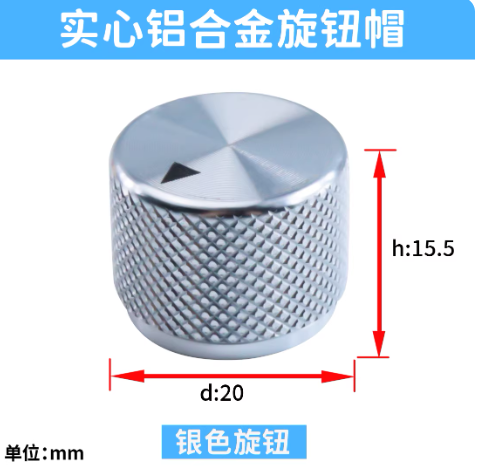

（可选）15、金属旋钮帽；银色旋钮20*15.5*6mm 金属实心铝合金配内六角扳手：1个

• 如果您还想和我一样添加额外功能，以下是拓展采购清单———————————————————

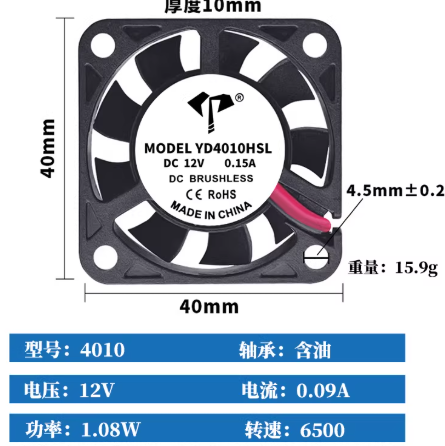

4010风扇；5V：1个

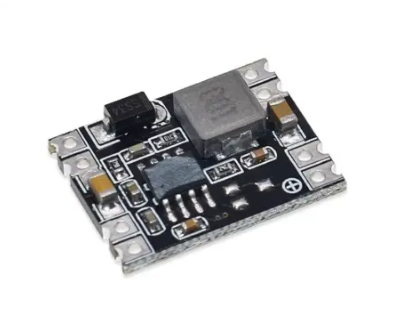

DC-DC降压板；5V：1个

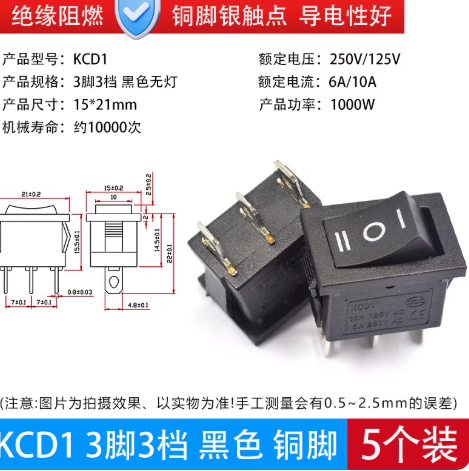

KCD1三挡三脚船型开关：1个

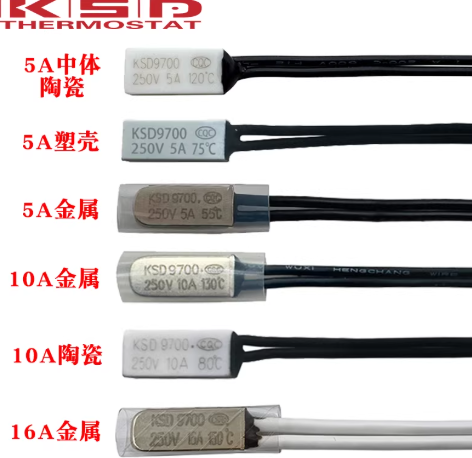

温控开关；陶瓷！NO金属外壳，会烧板子：1个

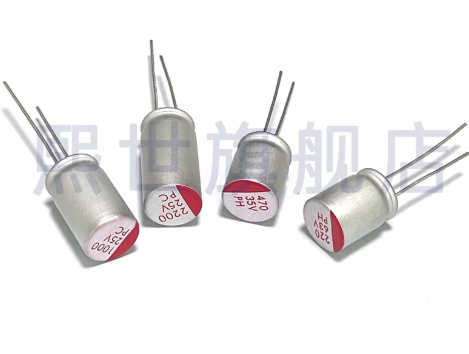

固态电容；直插；50V470UF体积10*17mm：1个

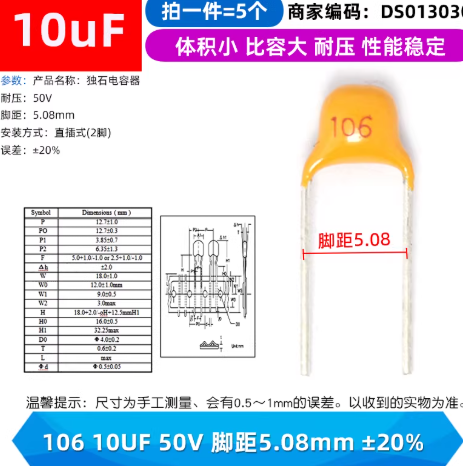

独石电容陶瓷；10UF；50V：1个

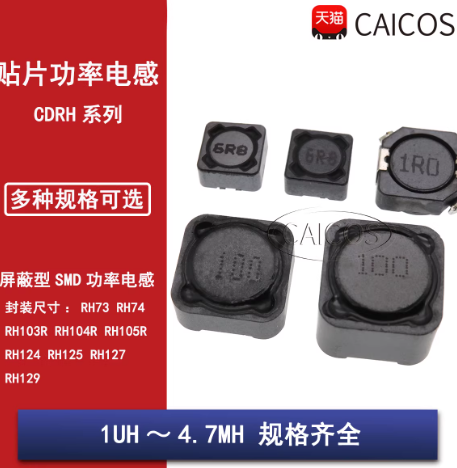

功率电感；CDRH129 10UH 100：1个

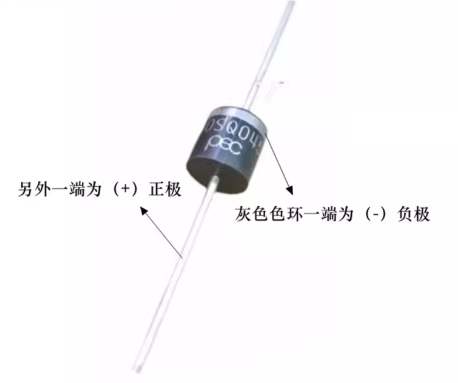

大电流肖特基二极管；10SQ060 10A/60V：3个

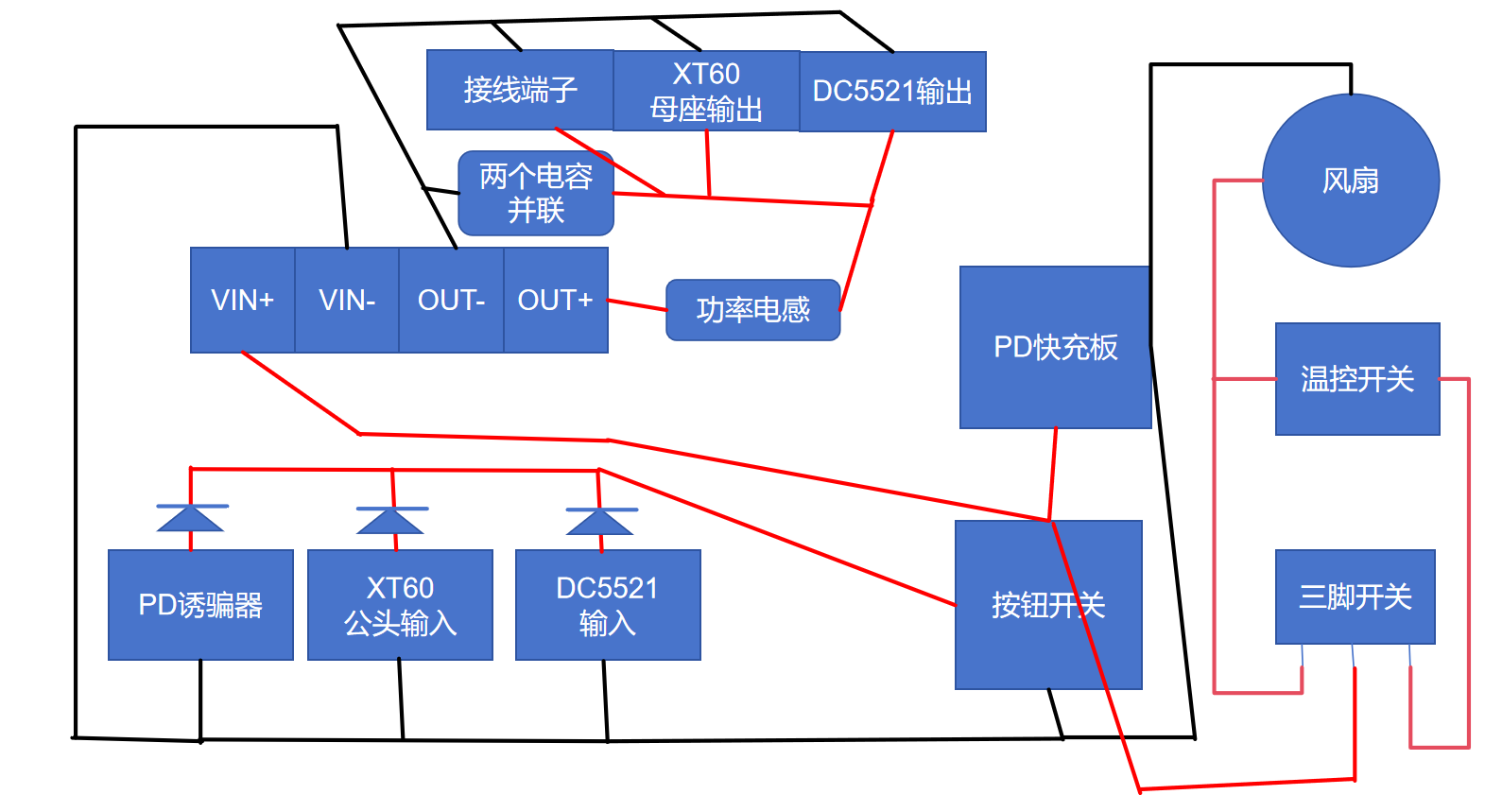

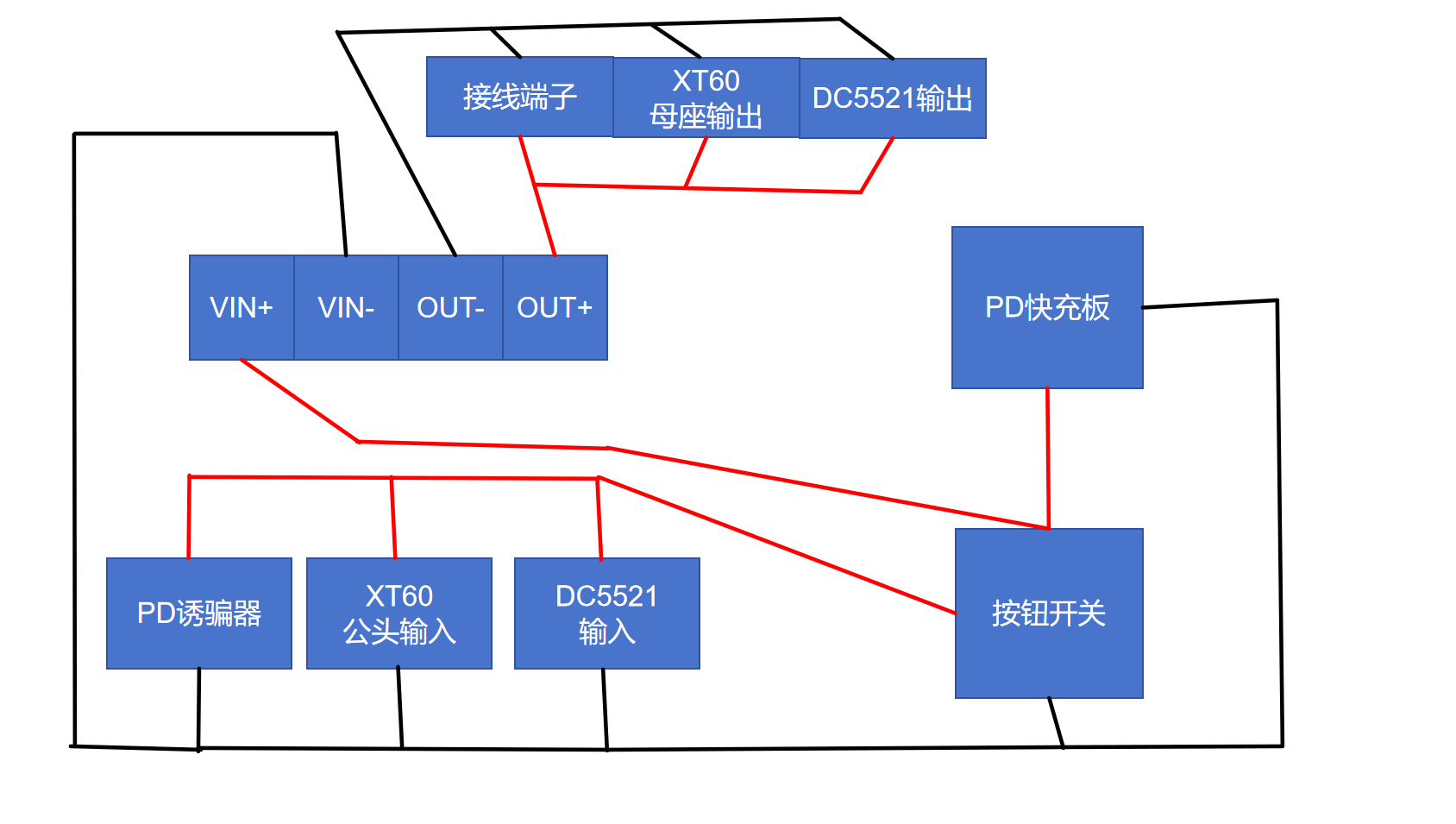

原理图（仅示意！需要自行查看实际器件接线要求）

基础接线：

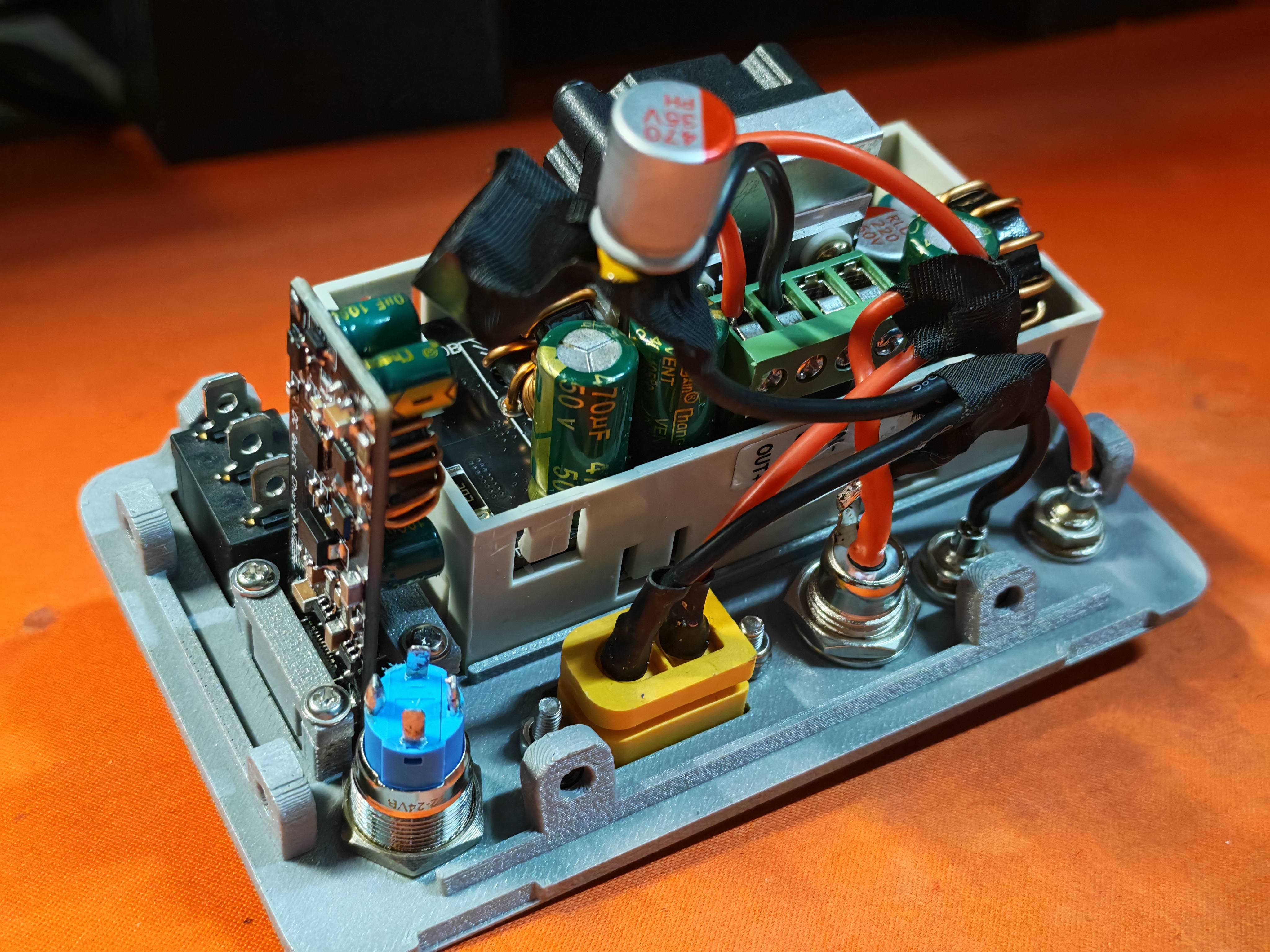

拓展版本接线：

增加了：1、二极管防呆，同时插入多电源打架；2、通过三脚开关实现风扇手动控制和温控启动切换；3、输出端LC滤波，减小纹波

打印建议：

我使用的是PETG-GF，有磨砂效果，手感不错。填充100%

作品推荐使用PETG打印。由于使用过程可能会发热，存在装配应力，为防止软化和崩裂故不建议PLA打印。

装配说明：

• 薄螺母压入前面板预留的螺母位，建议在压入之前过一遍胶水防止掉落

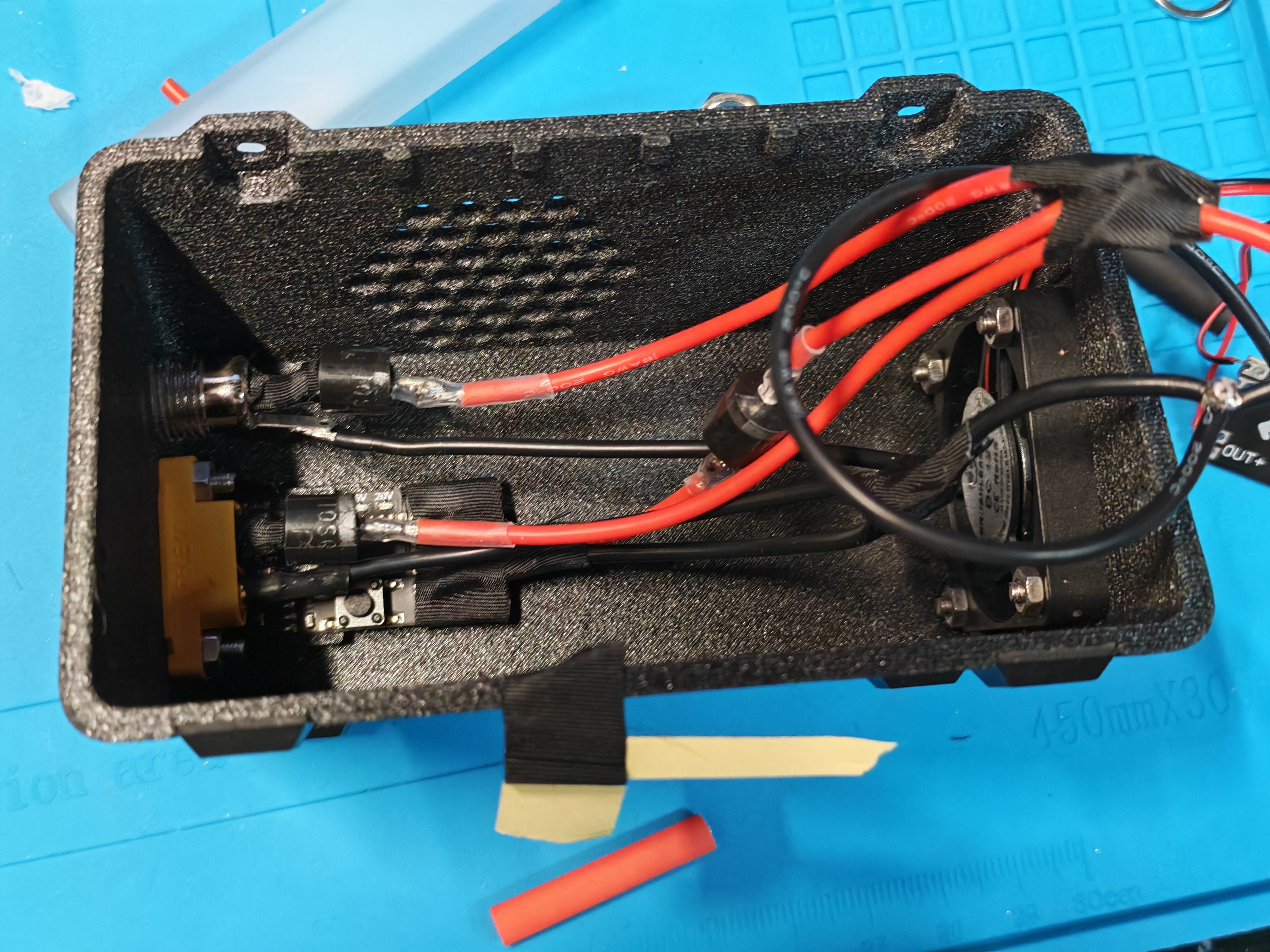

• 本设计非常紧凑，内部剩余空间比较局促。在安装某些部件的时候会遇到困难，可以直接用速干胶水(402之类)粘牢：例如输入端的DC头，其自带的螺母无法通过二极管，故直接用胶水粘牢。
• 需要在焊接、接线的时候自行合理安排好线材长度，元器件摆放位置。
• 注意绝缘：建议每个节点用醋酸胶布、热缩管都做一遍绝缘。

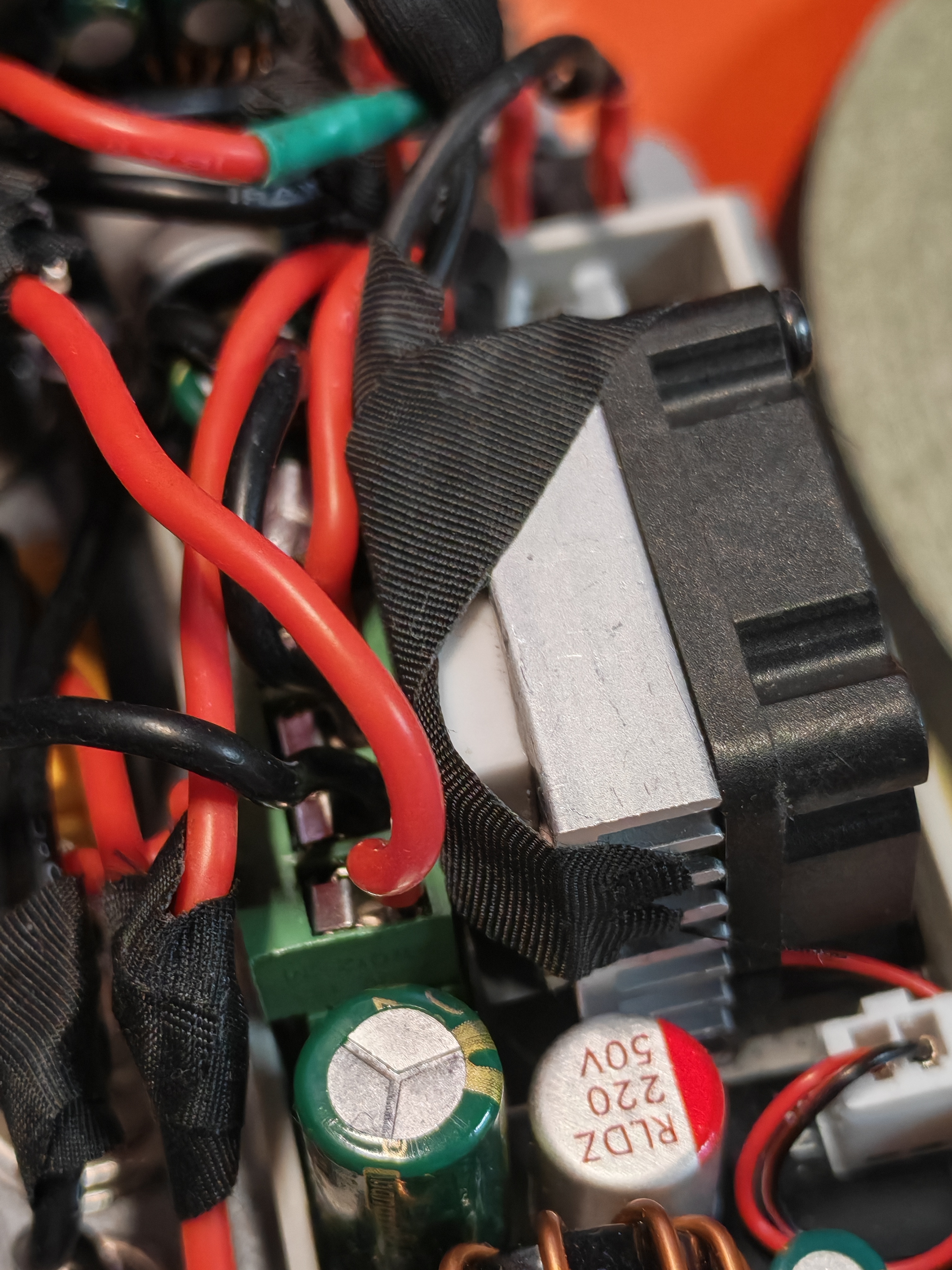

⬇️温控开关可以如图：涂抹少许硅脂在接触面，固定在散热鳍片背面

附：

上传文件有一个可编辑的“铭牌”文件，可以用SolidWorks加入自己特色。普通版不用船型开关，可以打印一个切片文件里面的‘’铭牌‘’用胶水贴在原本开关的地方。

如图蓝色部分⬇️
