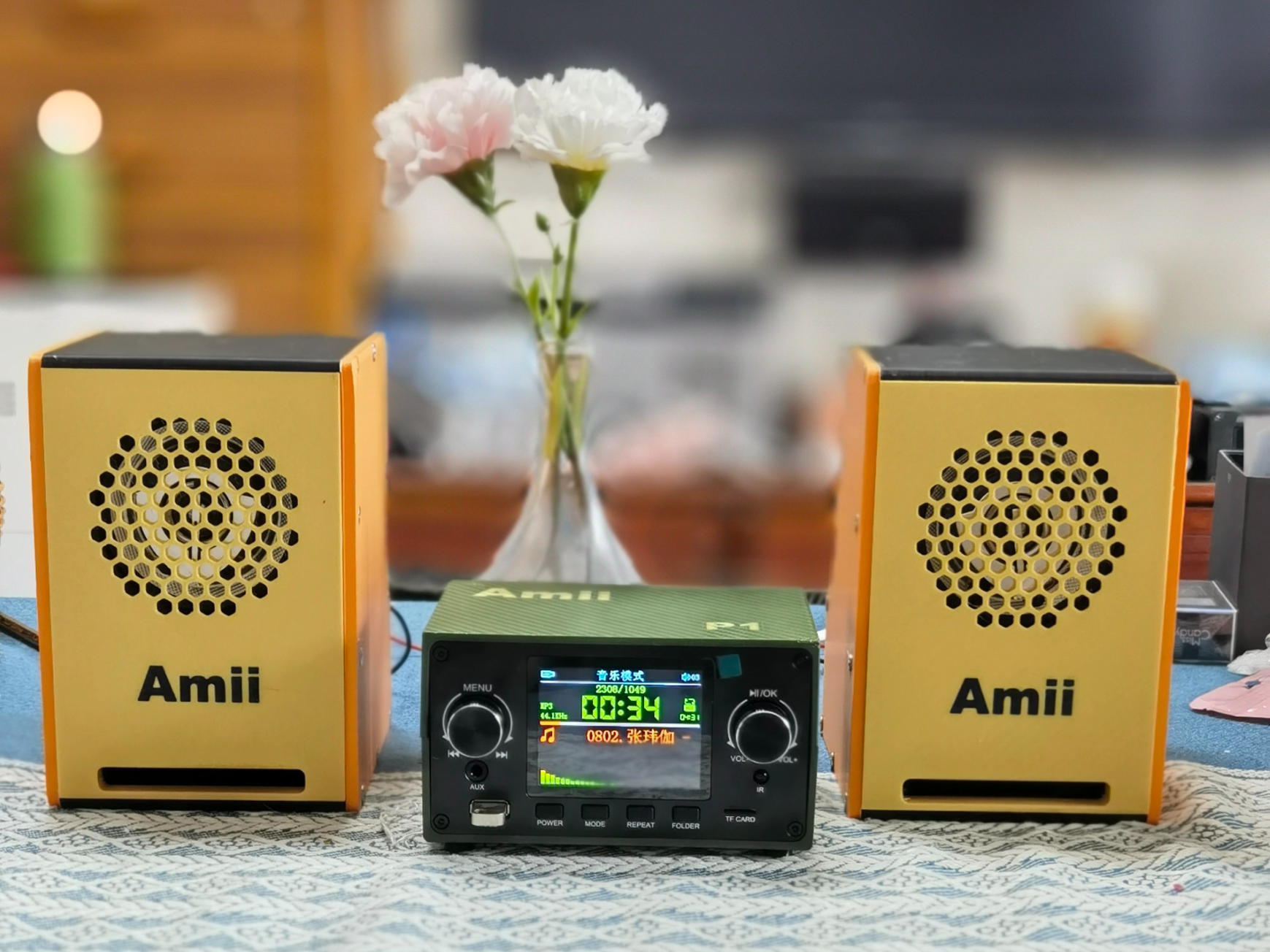

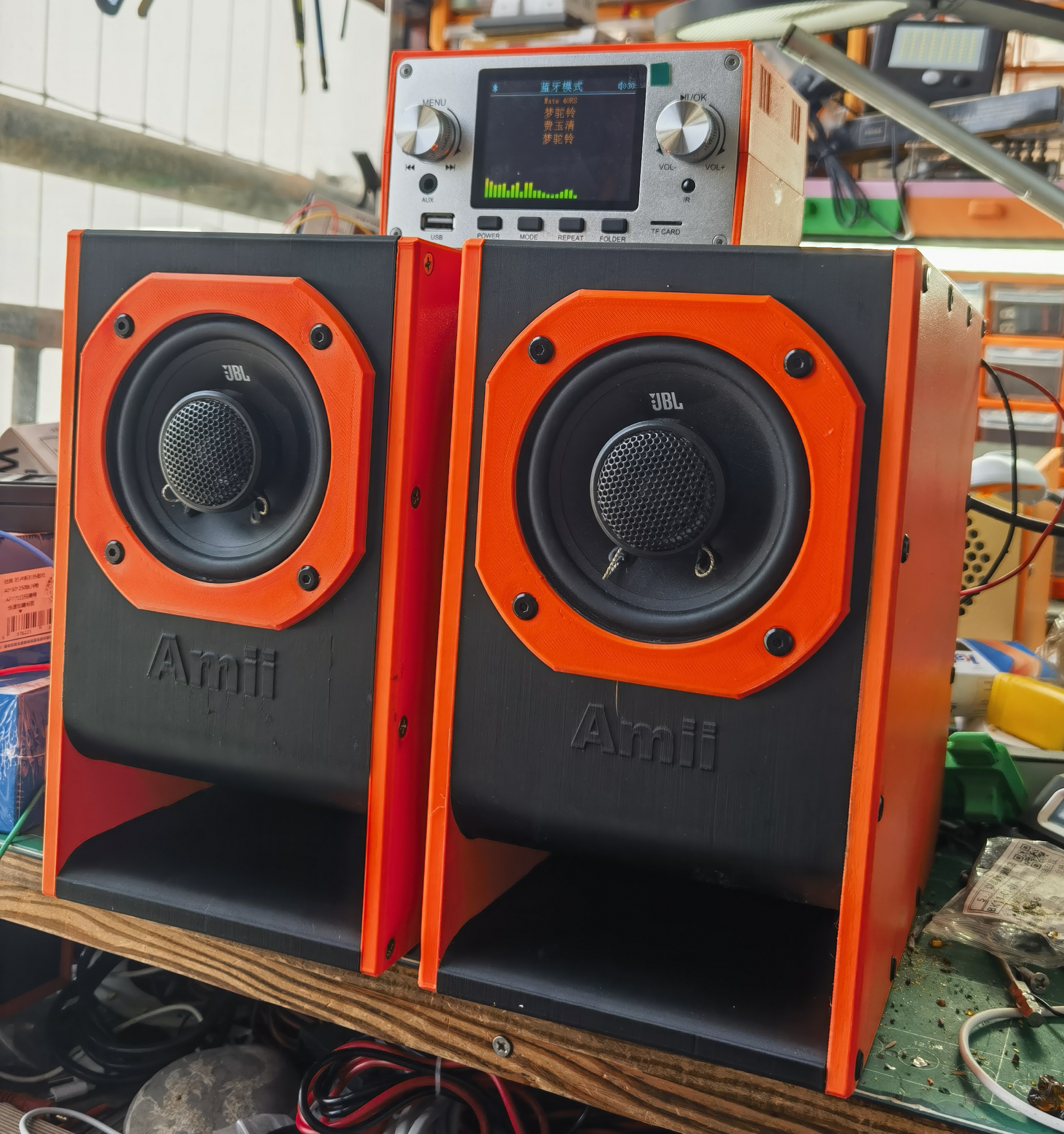

自己设计了一个4吋的迷宫音箱，音质超好，可以安装4吋的全频喇叭，也可以安装4吋同轴喇叭。低音下潜深，箱音不明显。

一、小号

音箱尺寸如下高175mm、宽120mm、深135mm，迷宫长度约800mm。喇叭开孔直径91mm，安装孔距82mmX82mm，由外部向内安装。具体尺寸数据如下：

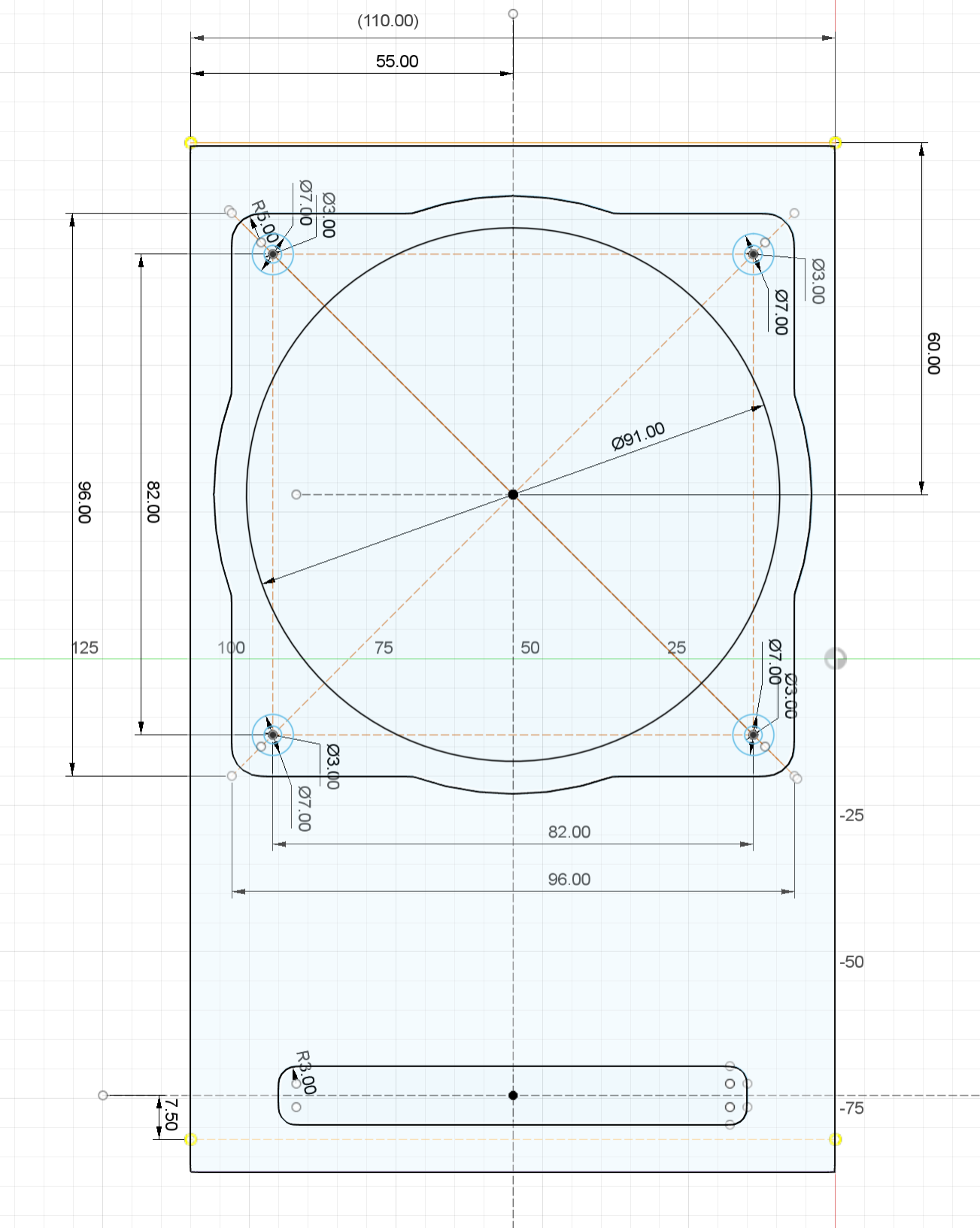

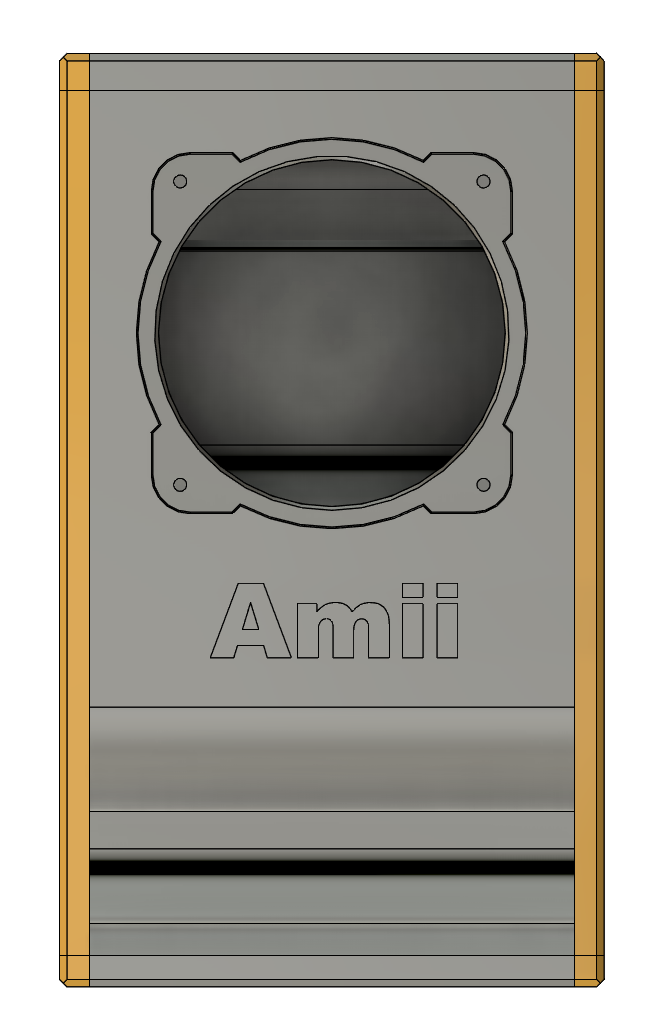

1.正面开孔尺寸

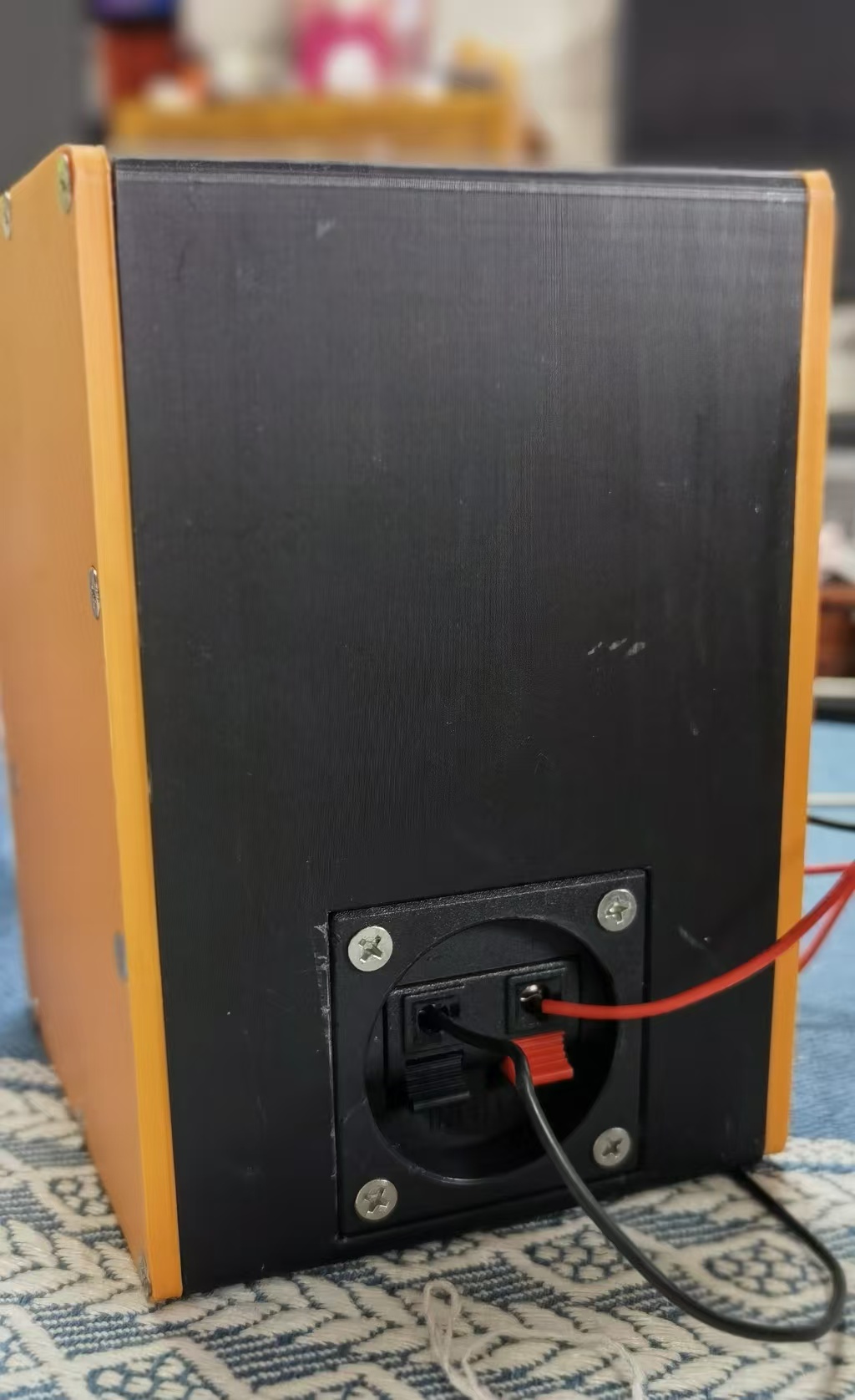

2.背面接线座开口尺寸

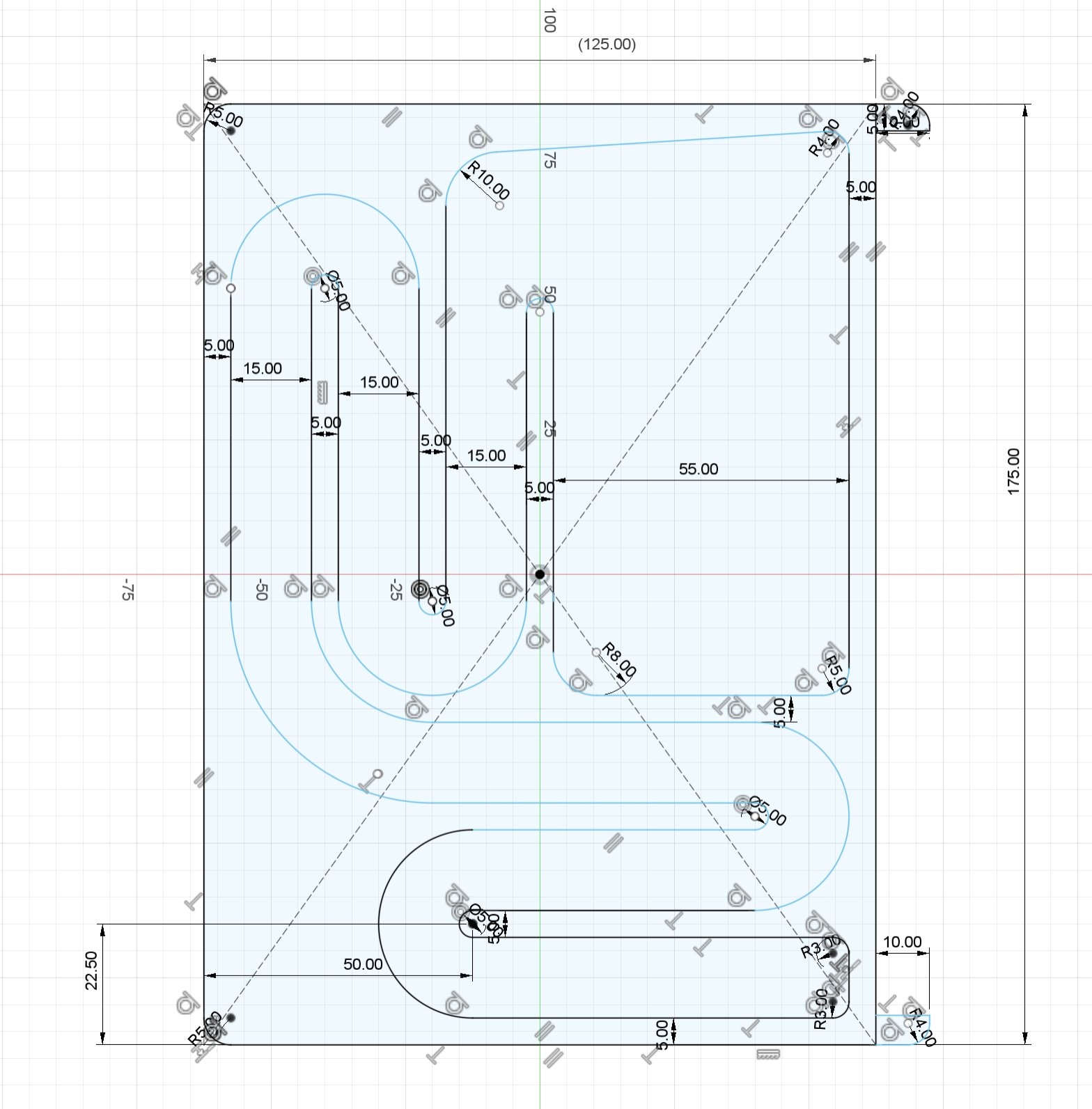

3.箱体侧面尺寸

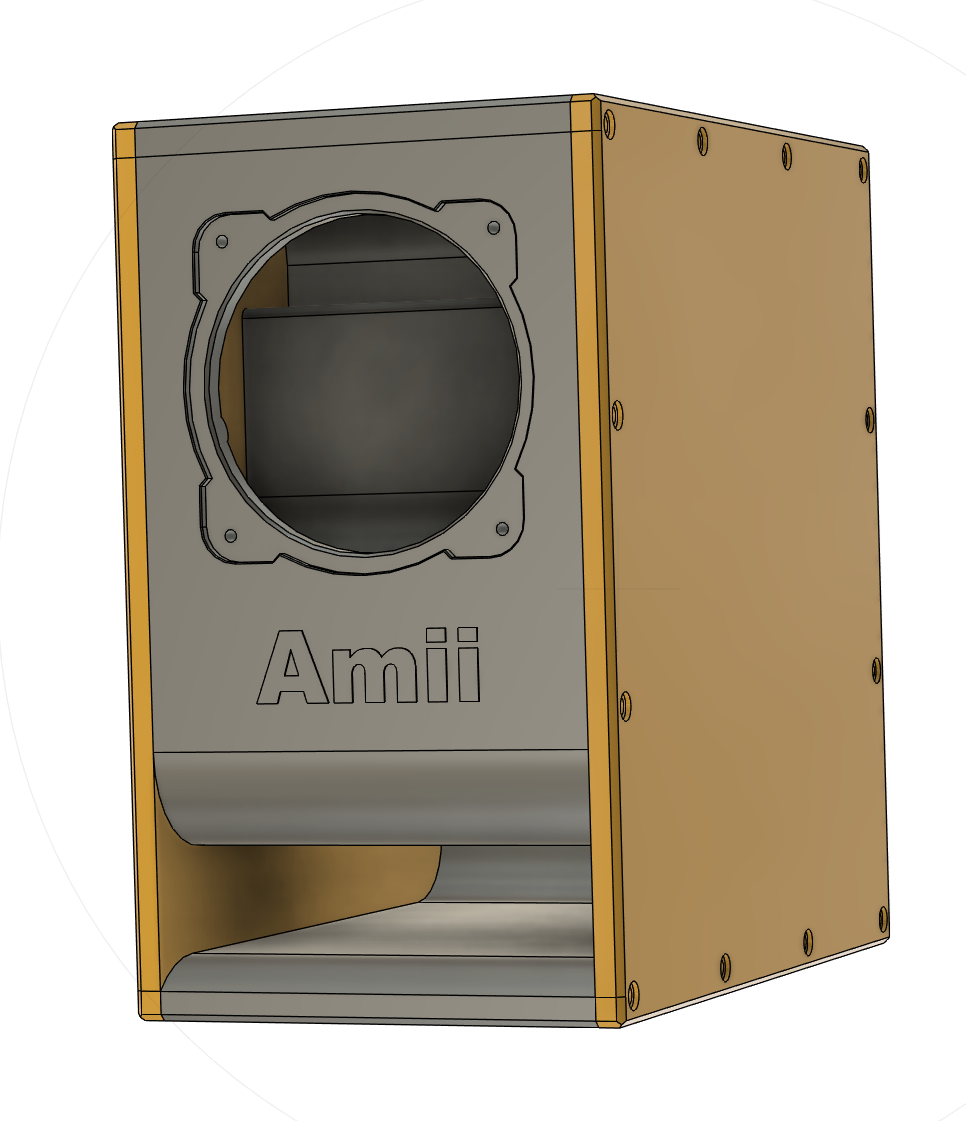

二、大号

音箱尺寸如下高250mm、宽148mm、深235mm，迷宫长度约1100mm，喇叭开孔直径93mm，由外部向内安装。具体尺寸数据如下：

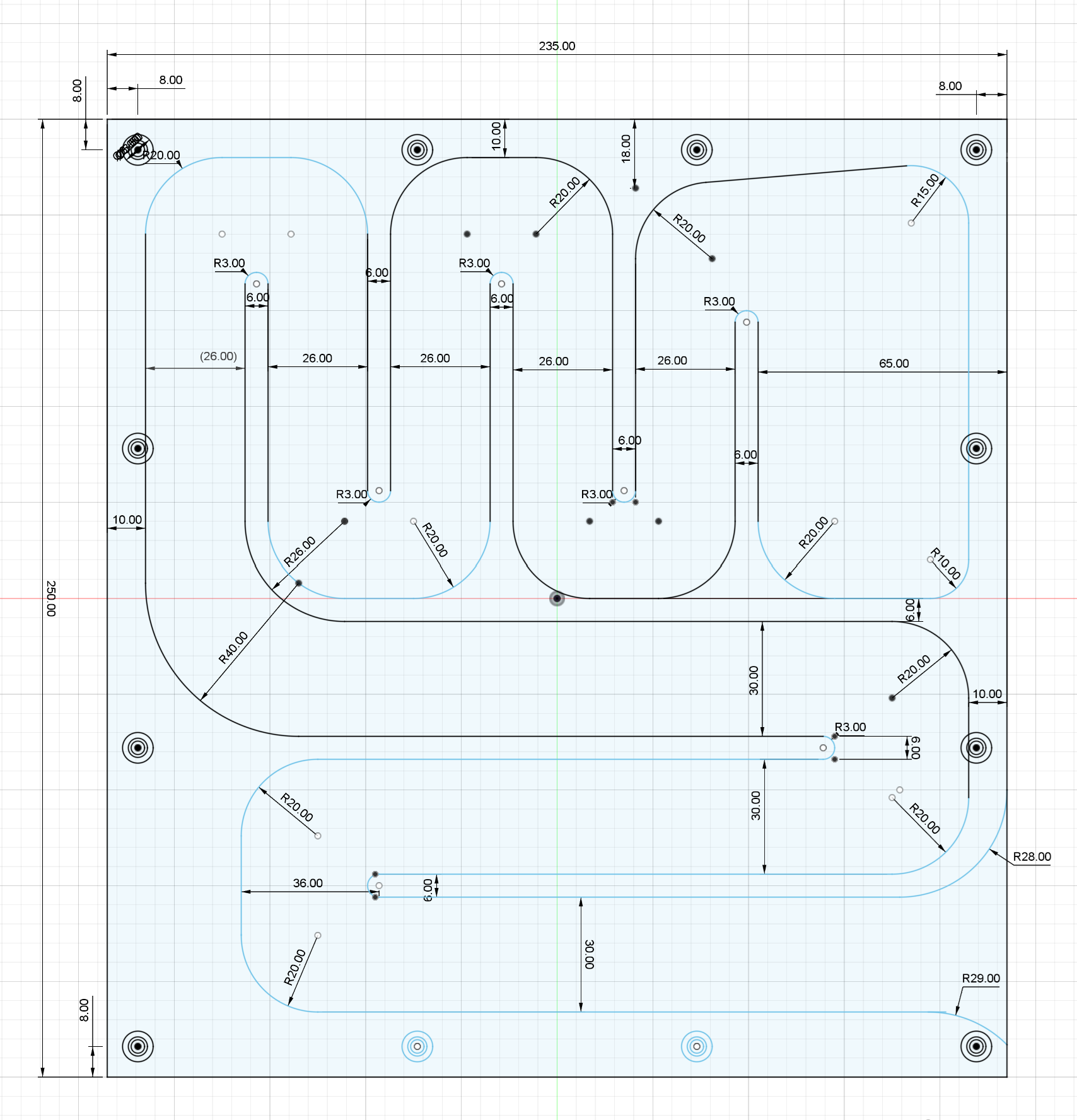

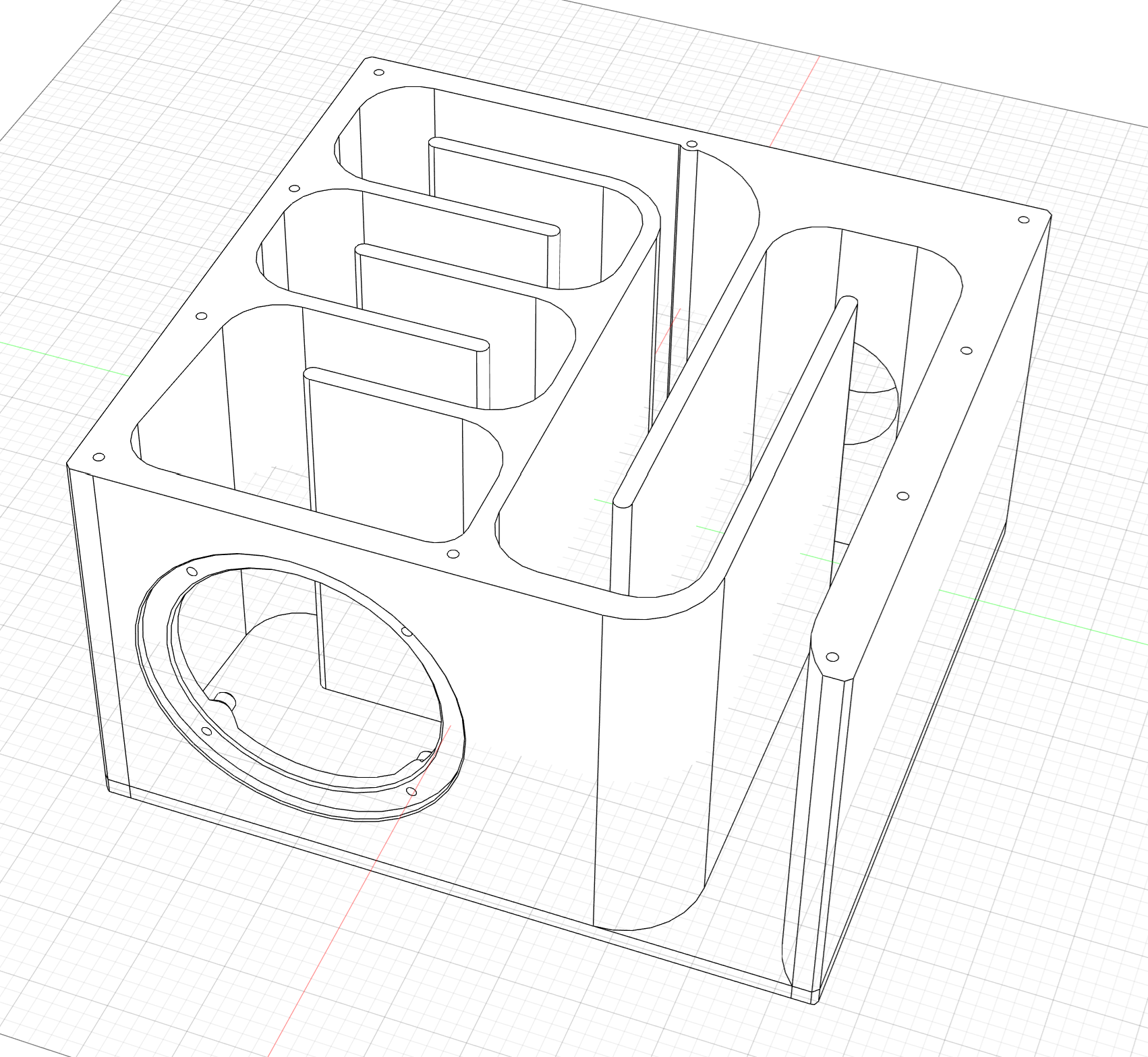

1.箱体尺寸

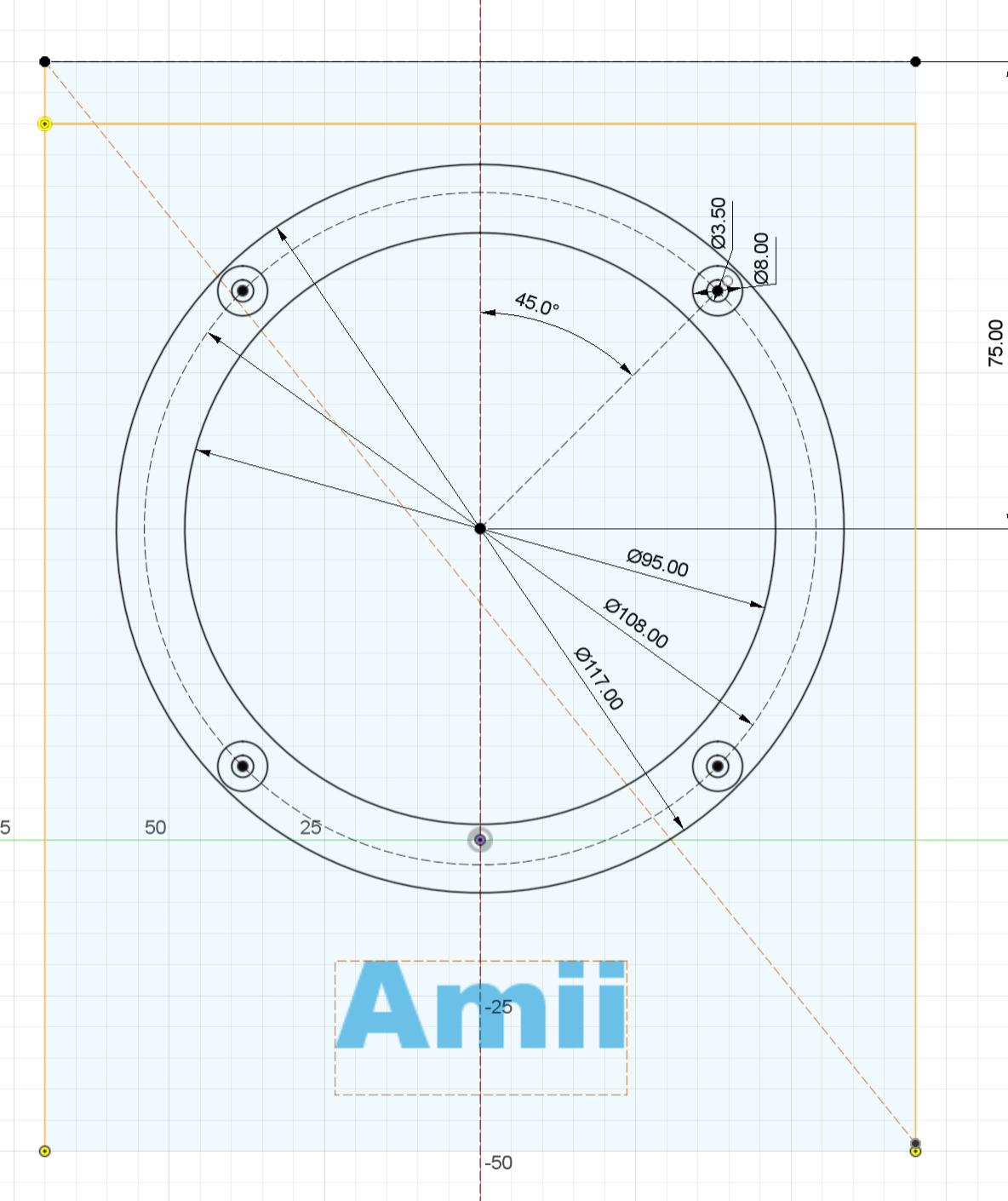

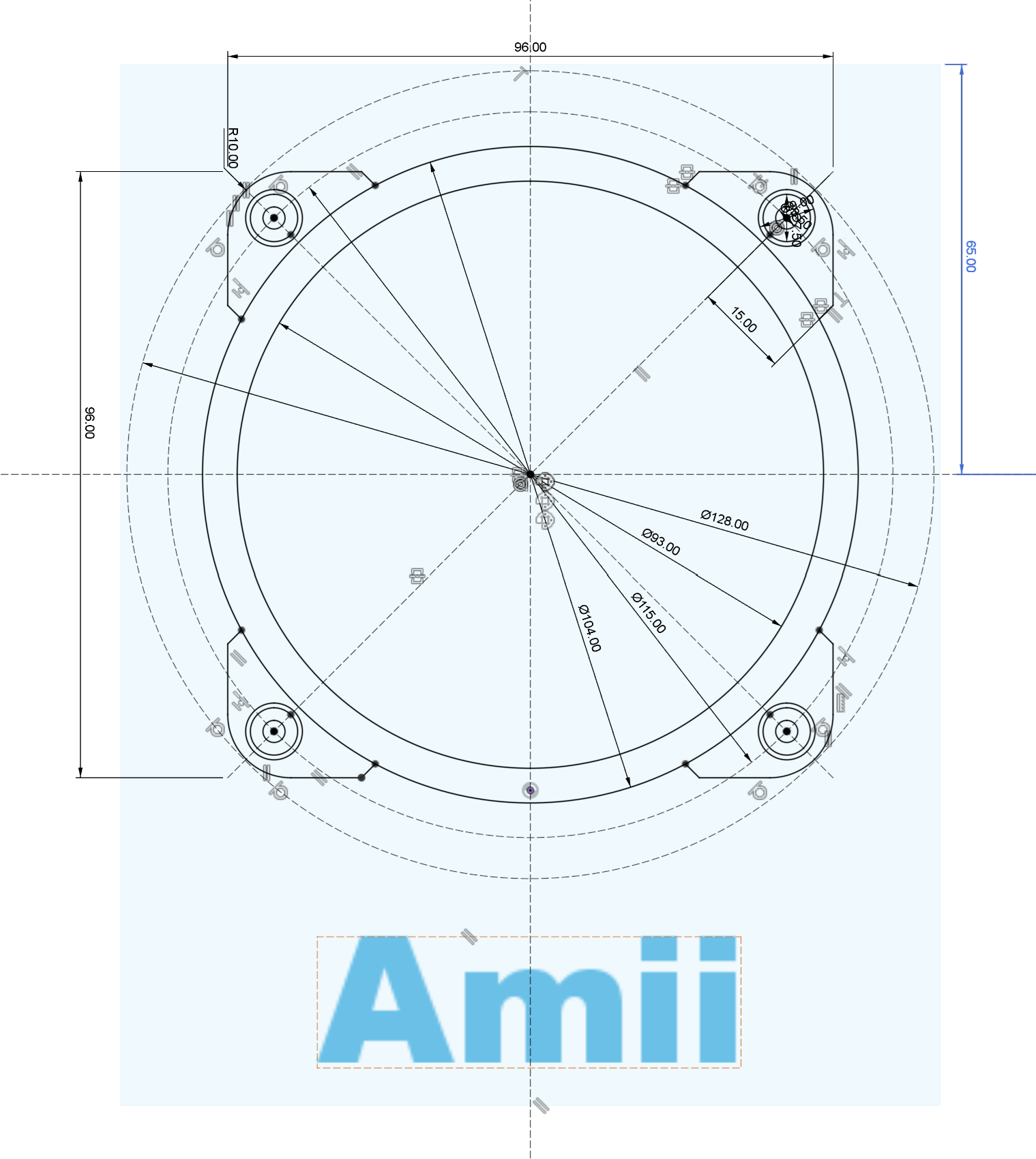

2.喇叭尺寸（圆）

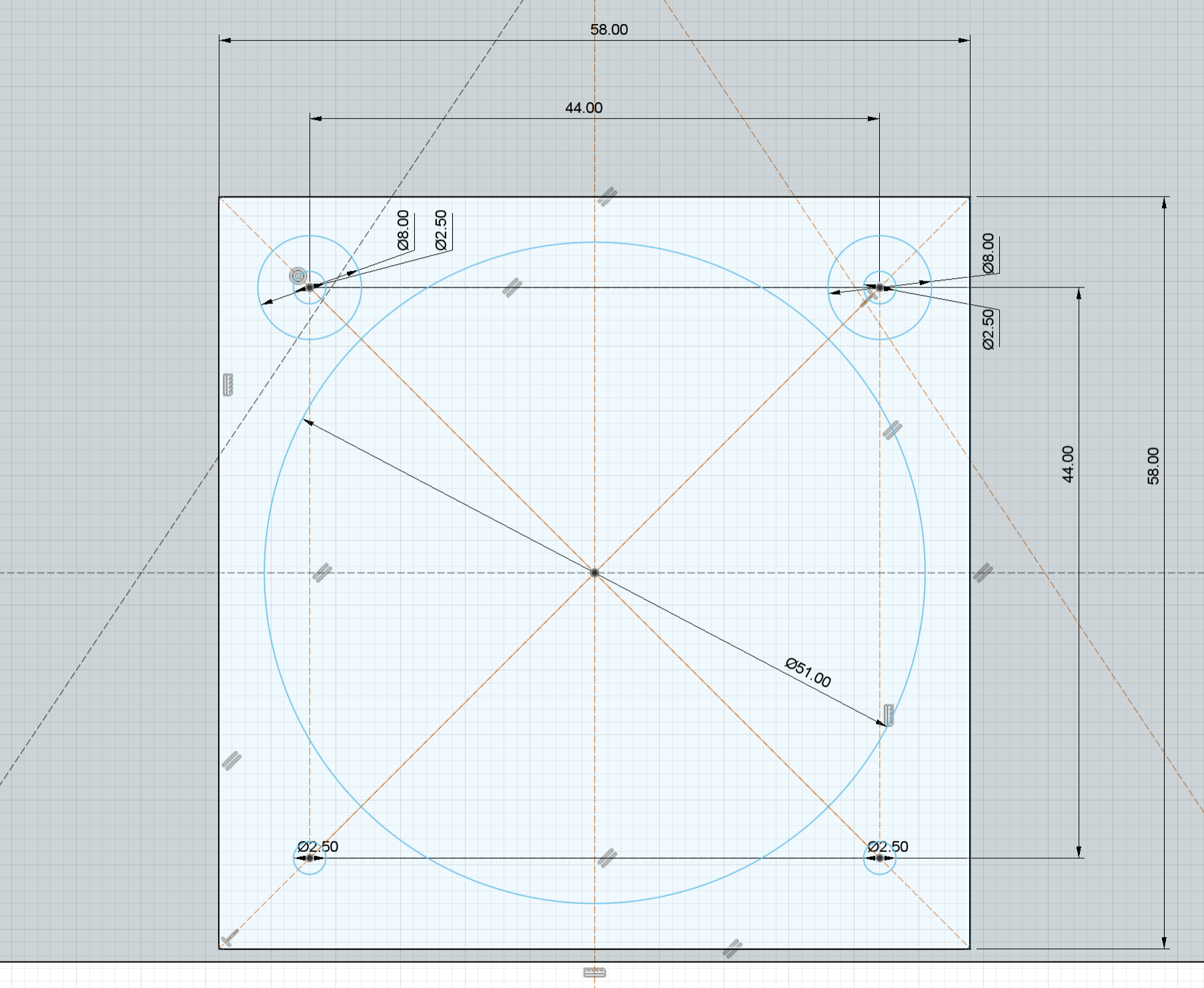

3.喇叭尺寸（方）

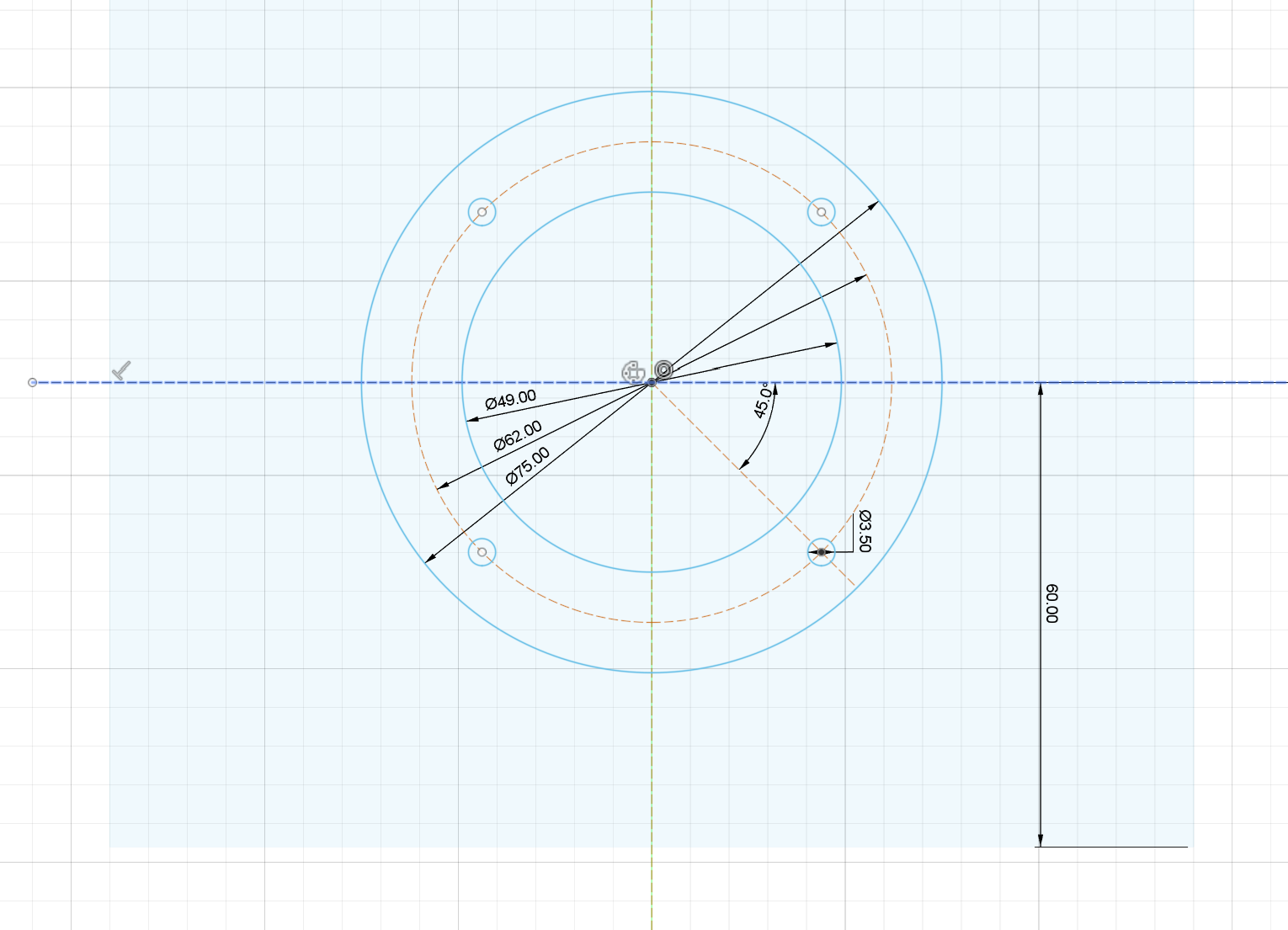

4.接线板尺寸

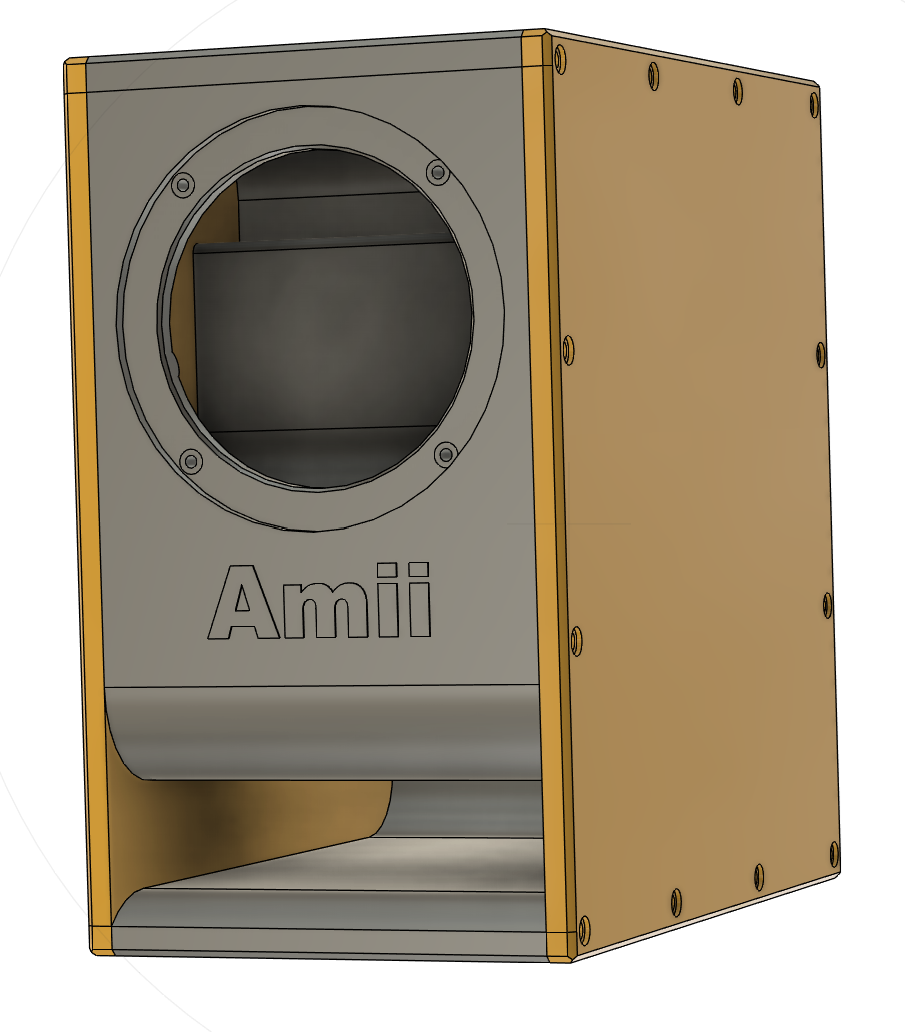

音箱有箱体、两门侧板和网面（小号）组成，侧板通过螺钉固定。在固定之前最好涂上密封胶，推荐使用密封硅胶。箱体内填充足够的吸音棉，以减少共振和箱音。

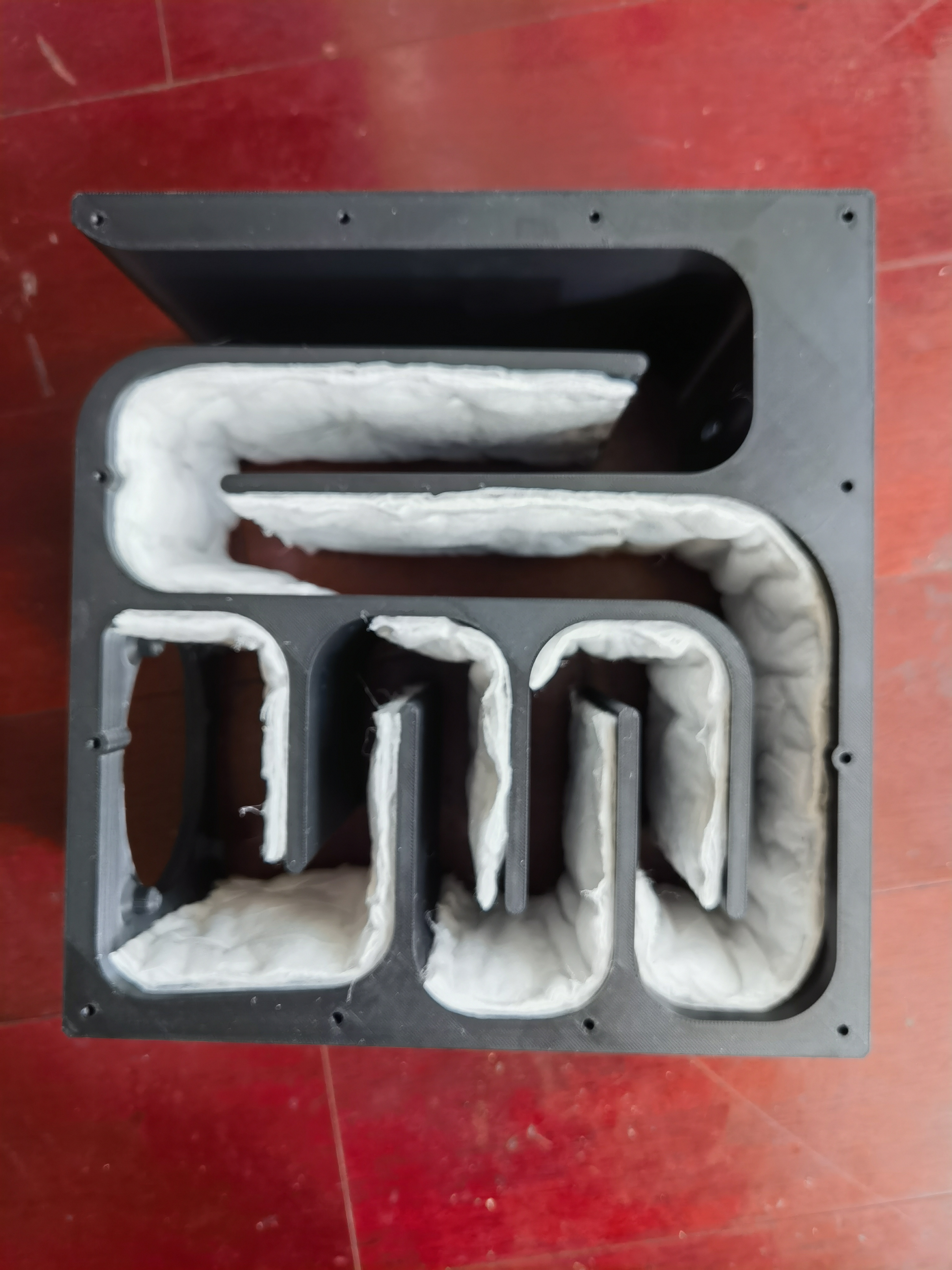

箱体和侧板用M4X16的螺钉固定，喇叭用M4X8的螺钉固定，侧板和箱体固定前最好涂上密封交，建议使用硅胶。固定前箱壁贴上适量的吸音棉。喇叭线穿过迷宫中预留的过孔，穿号线之后，用硅胶密封。

音箱脚可以使用橡胶脚垫。大号单只音箱约1.3kg，如想更加厚实，可以将稀疏填充提升到60%，重量将超过2.2kg。

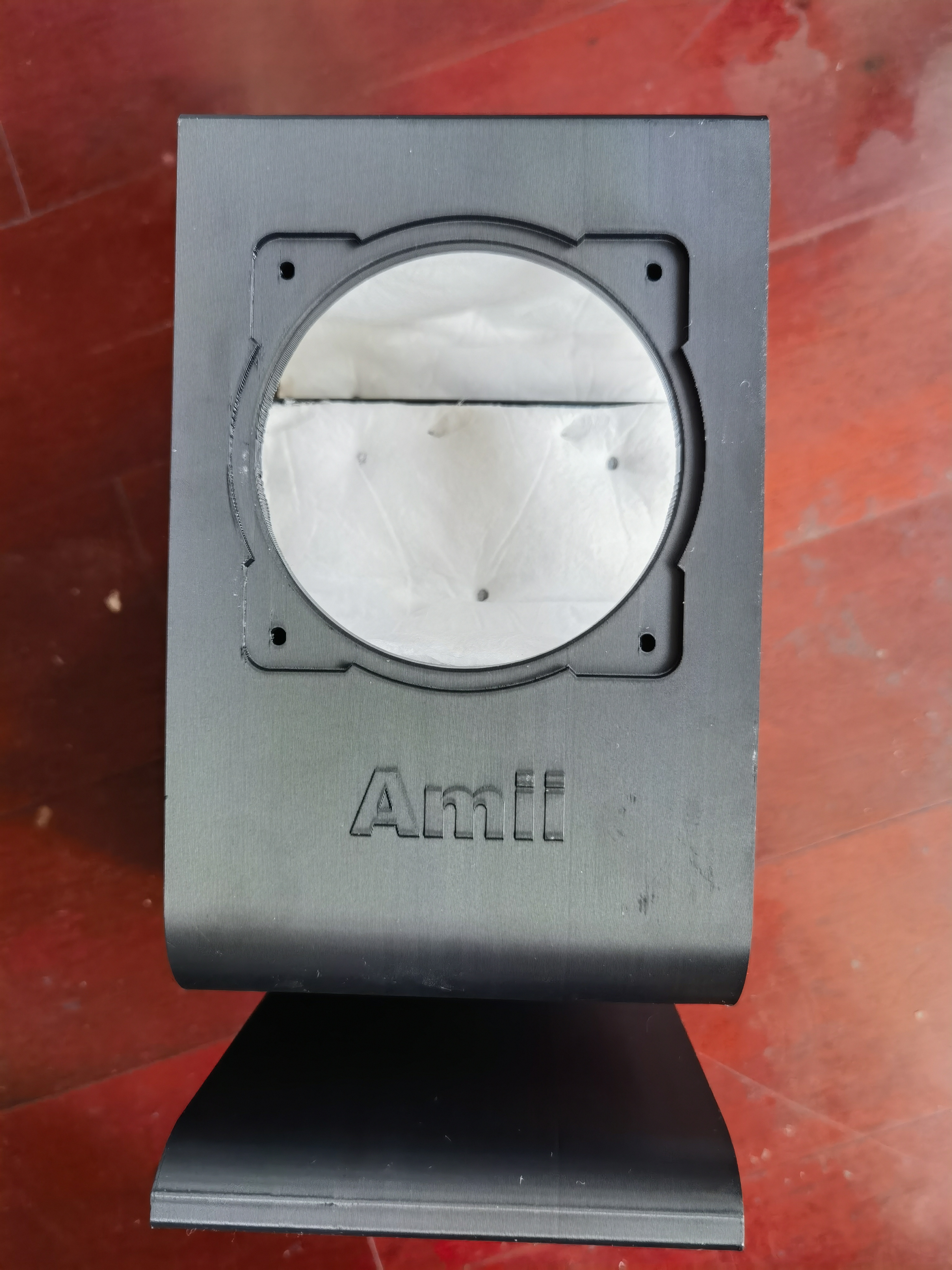

音箱安装时，里面填充足够的吸音棉，在侧面涂上硅橡胶或玻璃胶之后再固定螺丝。落实使用M4X16的螺钉。
