Ich Stelle mein mini Windrad für den Garten vor.

Es ist einfach zu drucken und zu montieren,es bietet eine schönen Anblick und dreht sich schone bei leichtem Wind.

Druck:

Drucken sie alle teile einmal und die Flügel dreimal, wobei sie entscheiden können ob es sich recht oder linksrum drehen soll ( drucken sie drei Flügel von einer Drehrichtung). Sie können sich auch für einen der beiden Halterungen entscheiden oder ihre eigene erstellen, dafür ist die Halterung einzeln als Step Datei hochgeladen.

Montage:

Sie haben die Möglichkeiten alle Fassungen mit Sekundenkleber oder mit M3 schrauben zu befestigen oder beiden. Ich Habe nur Sekundenkleber genutzt und es hällt perfekt.

Drücken sie 2 Kugellager in den Wing Mount von beiden Seiten, auf der Seite wo der Stopper ist ist die Seite, welche später nach hinten zeigt.

Befestigen sie die Flügel ihrer Wahl am Wingmount. Achten sie suf die Orientierung der Flügel. Die Flachere Seite der Flügel zeigt Richtung Wind, da nur so die Lift Funktion und damit das Windrat Funktioniert.

drücken sie nun den Wingmount  mit Flügeln auf den Mainbody (achten sie auf die Orientrierung Flügel mit Flacher Seite nach vorne /Bild mit dem Querschnitt ).

Bringen sie die Windvane an den Main Body an. Nun müssen sie noch ein Kugellager auf den Mount drücken, dies kann einige Kraft brauchen.

Nun müssen sie noch das Windrad auf den Mount drücken und sie sind Fertig mit der Montage.

Viel Spaß mit dem Windrad und Guten Druck.

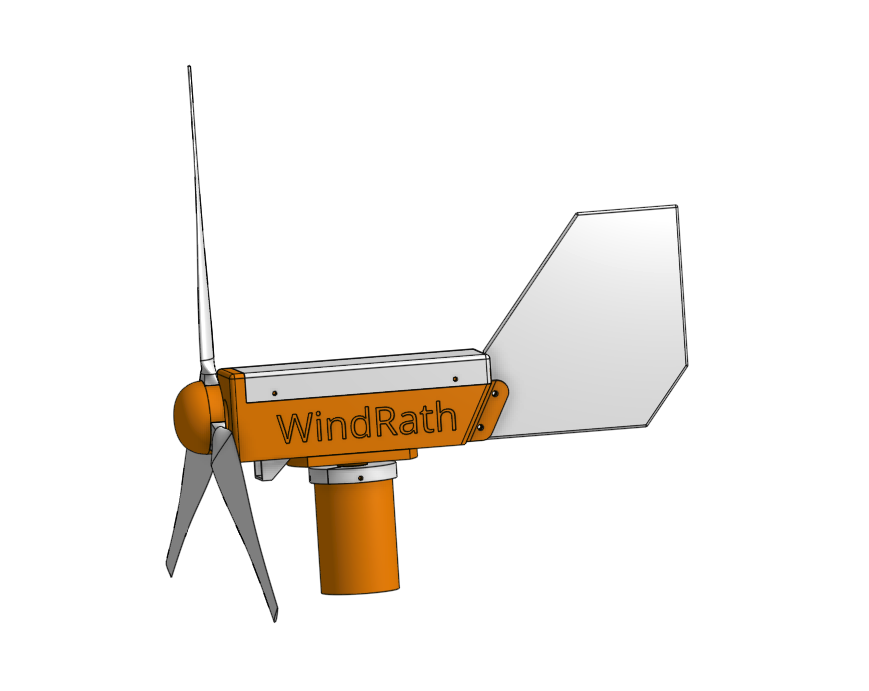

Zurzeit arbeite ich an einer etwas größeren Version welche mit einem Stepper Motor Strom produziert und so eine Powerbank oder andere kleine elektronische Geräte betreibt. Wenn sie daran interessiert sind und den Upload nicht verpassen wollen folgen sie meinem Account und lassen sie gerne einen Like da 😃.

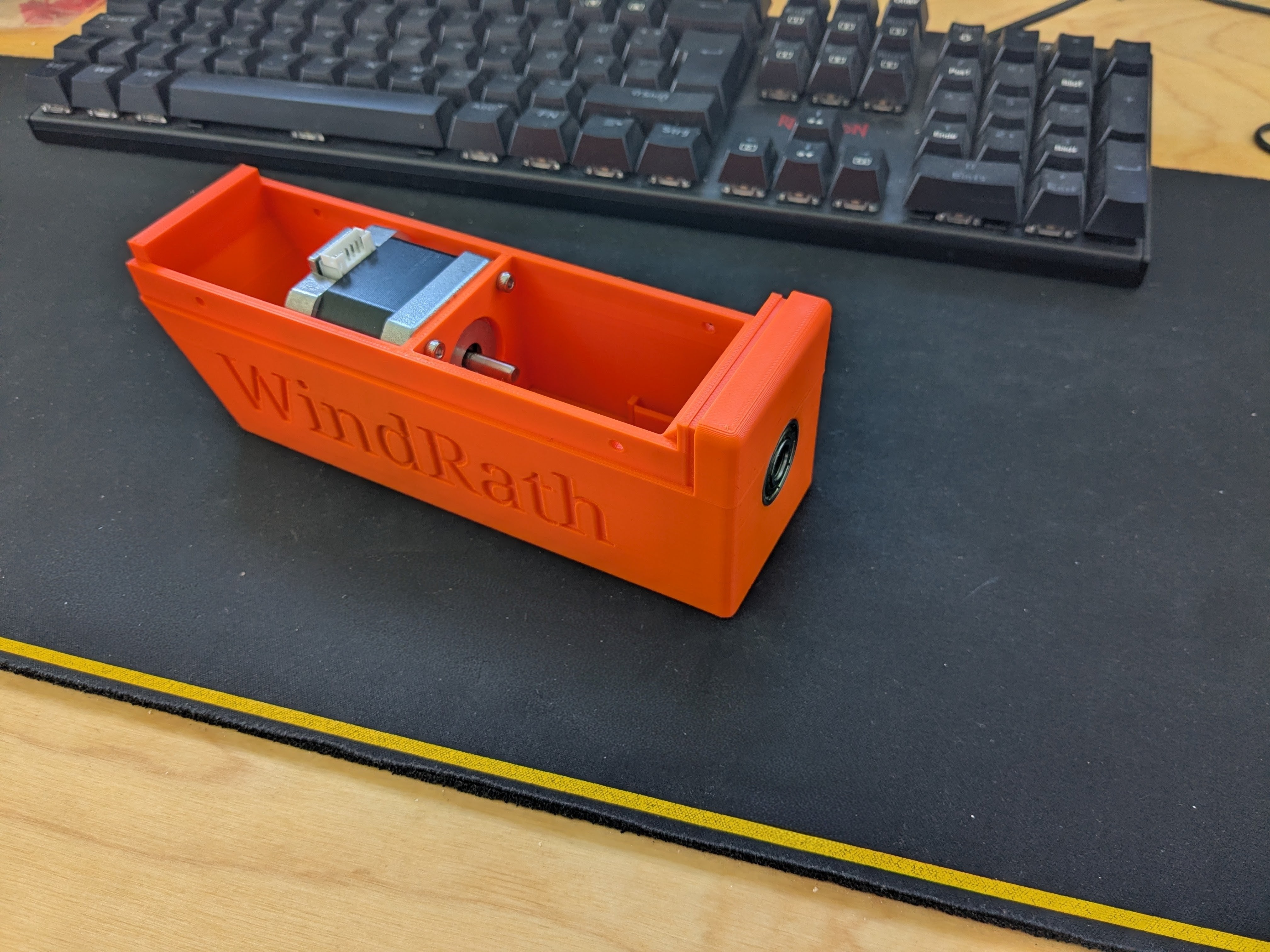

Im Folgenden schon mal ein paar Bilder als teaser zu dem nächsten Windrad folgt um es nicht zu verpassen :)
