干果机改装数显温控器 XH-W3002 外壳支架

干果机买来好久了，最高温度也才到52度，烘干效果不怎么理想。

最近也没怎么使用，就把它改装成数显温控版的(原版那个机械控制的，无论怎么拧都是一个温度，没啥用)。

拆机前请先关闭干果机拔掉机子的电源插头，确保安全的情况下进行操作。

改装涉及交流220V强电，不懂的话，请勿尝试！如有意外，自行负责！

纯3D打印件，无需五金零件。

需要8个的钻头给干果机外壳打3个孔，左右是固定孔，中间是穿电线用的。可以用第二盘里的打孔工具辅助打孔。

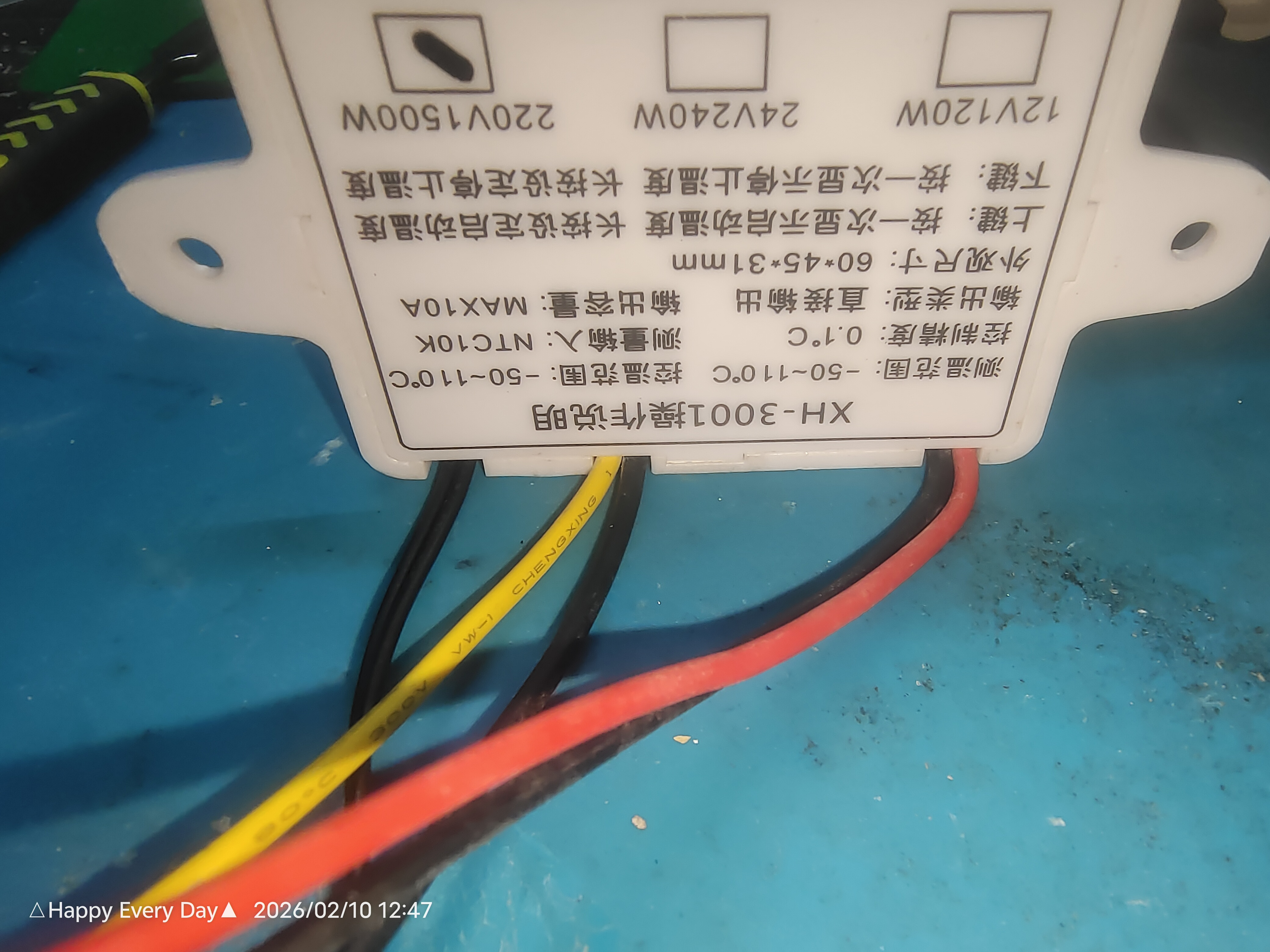

安装温控器需要先把XH-W3002背面的出线口改版修剪一下，把凸出来几个用电子钳剪掉。

如下图

热敏电阻可以外置，用底下穿出来，放进干果机盖子的出风口，毕竟顶层温度最高。

要想干果机温度能达到65度，建议把发热丝上面的盖子拆掉，这样热风出来的更多，热得也快，不至于被盖子闷着从而导致机械温控开关提前断开电路。

但也要注意，毕竟是高温直吹，怕料盘软化，所以建议在隔层底部垫点东西(比如硅胶垫、纸板、玻纤板耐高温隔热之类物品)，。

设置温度上下限的时候要注意一下，此类温控器就是简单的继电器控制开关，不是PID这类包含算法控制的，所以会有温度过冲问题(继电器关闭后，发热丝还会发热一段时间)。建议设置上限温度的时候低1-2度为好(例如上限65度，设置成63度或者64度)

已提供STEP文件，可以自行修改。

干果机 改装 数显温控器 XH-W3002 外壳 支架
