内阻仪TS457保护外壳含电池测试座及开尔文夹的收纳功能

本模型的设计初衷是保护测试座
1、以免伤人或者保存不当，想使用的时候发现线缆断了。
2、可以同时收纳开尔文夹。
3、形状不会太异型，方便堆放。

接线需要一定的电路知识

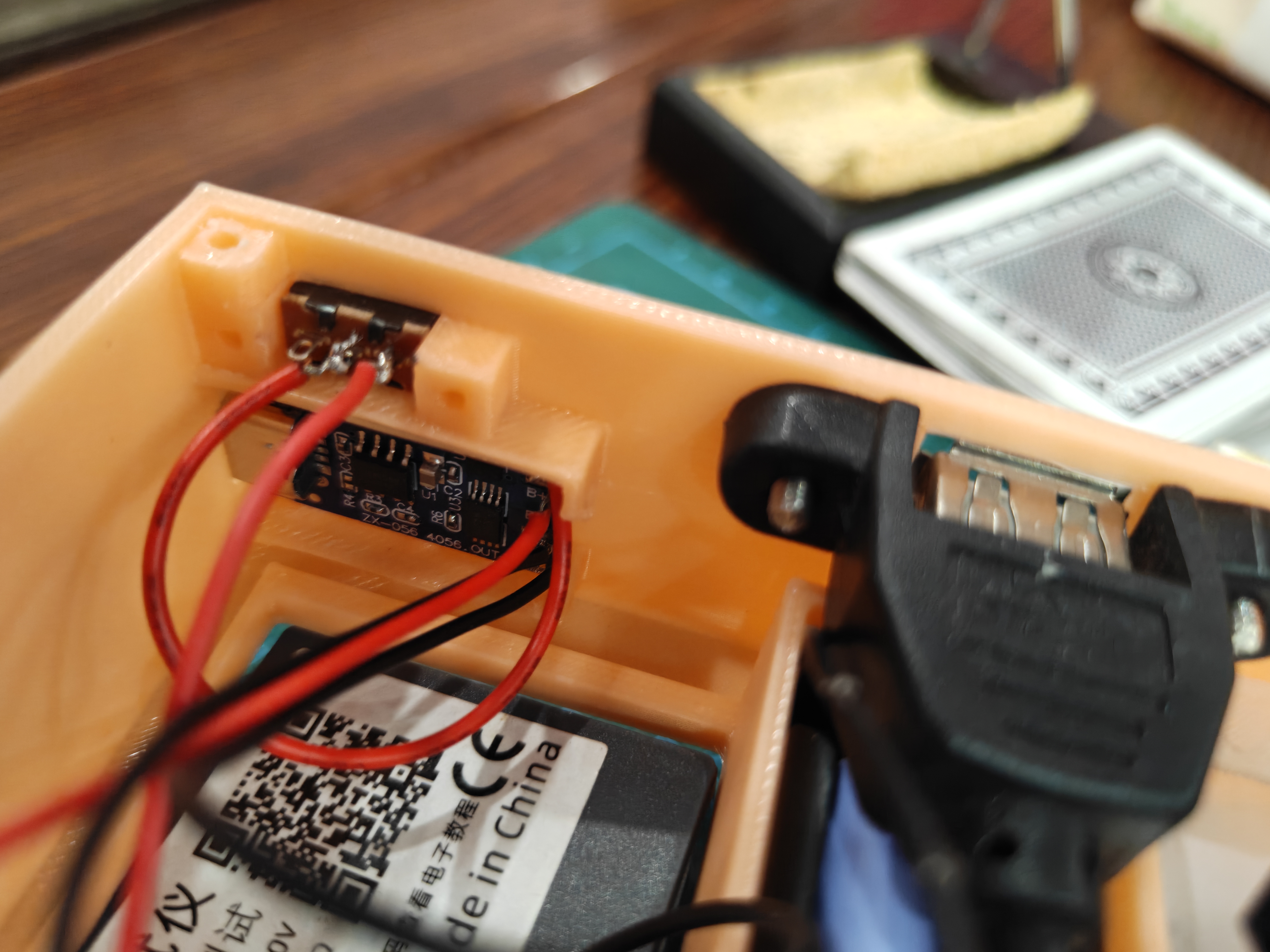

1、TS457模块的I+、V+、I-、V-需要分两路出来，分别接测试座及USB。
2、电池要接充放电保护板，需要在输出接开关。

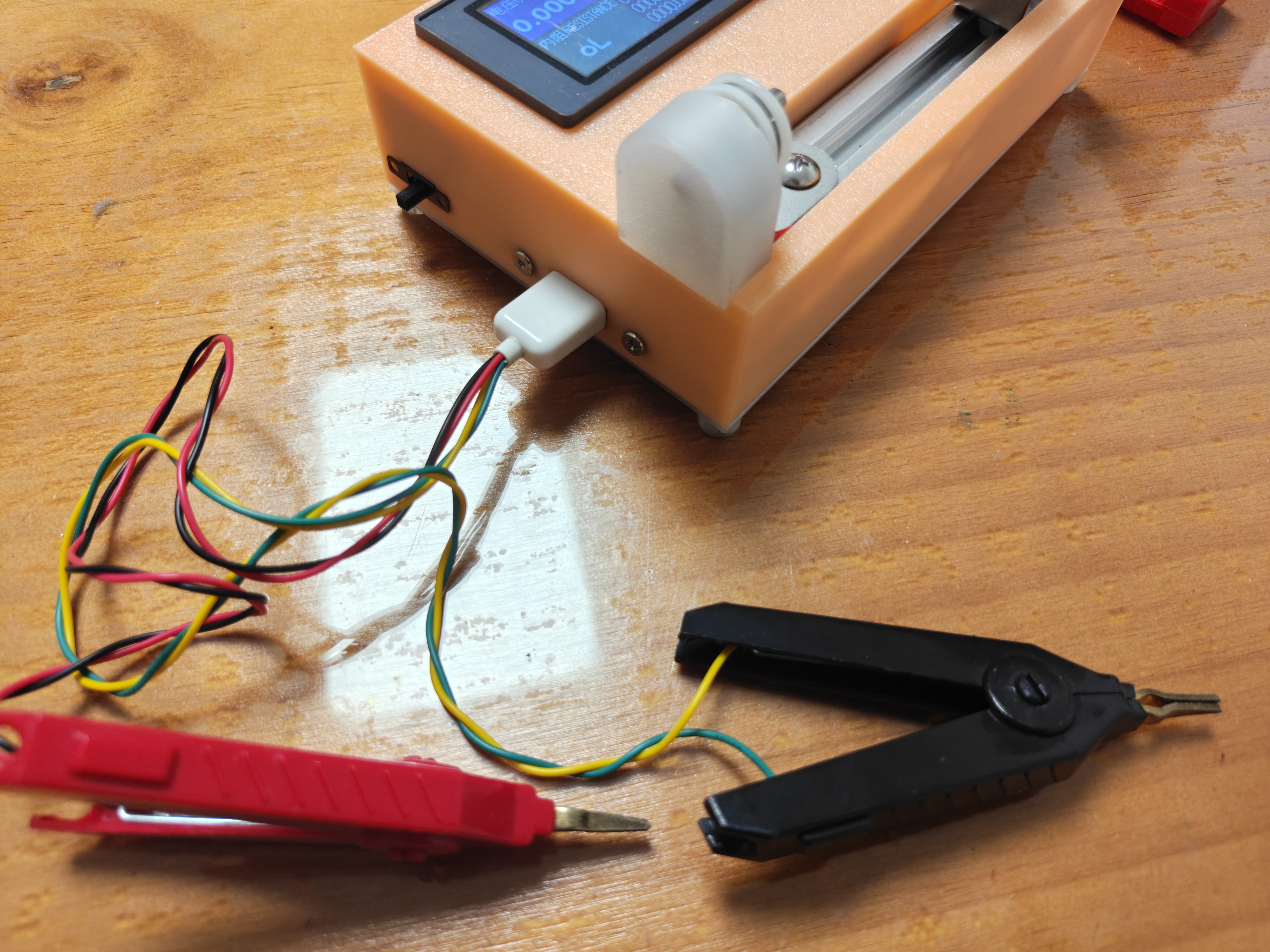

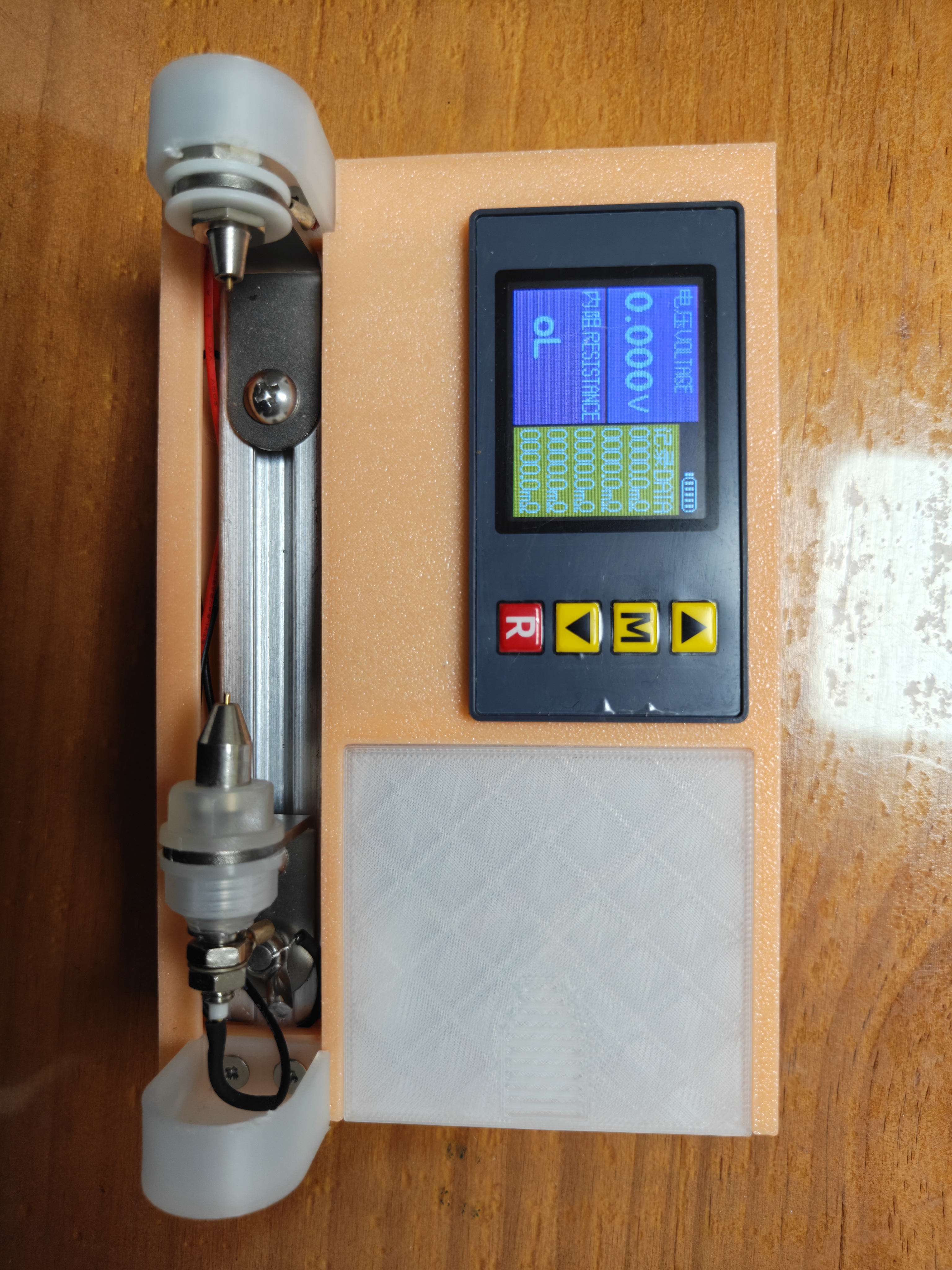

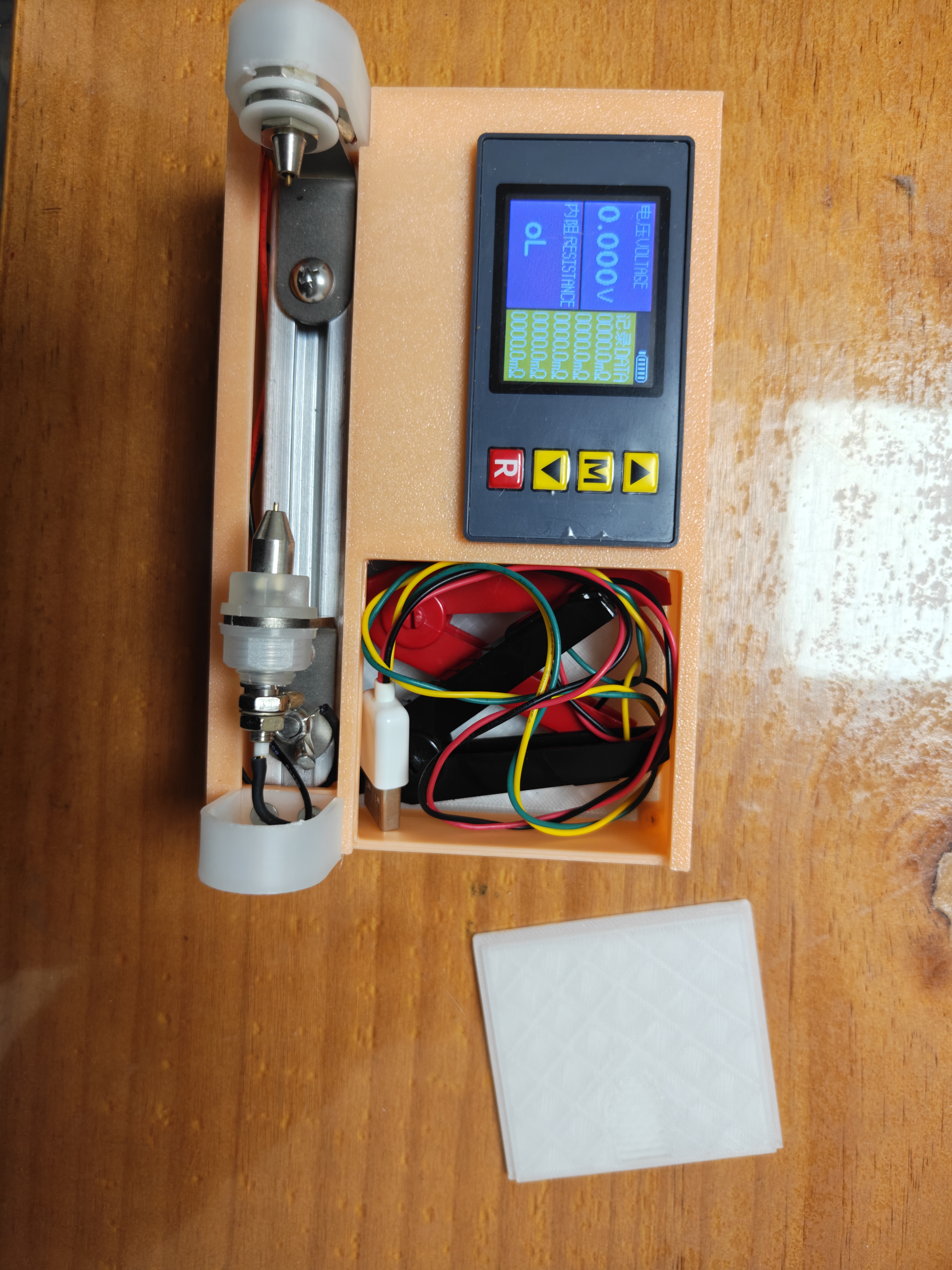

成品效果图

使用到的配件

数量	关键词	参考型号
1.TS457内阻测试仪*1	DC5VTS457电压内阻测试仪交流4线支持记录内阻测量容量电量锂电池
2.电池内阻测试仪支架*1	18650,26650,21700,电池四线制测试架支架电池夹具内阻测试仪支架
3.18650电池*1
4.18650电池座*1	18650/26650电池盒PCB 带线开关贴片DIY插脚插板插针1节	18650-带线一节
5.4056充电小板*1	TP4056充电源模块板18650 1A锂电池与保护一体TypeC过流保护USB口
6.拨动开关*1	SS12F15VG6横柄直插式 1P2T杠杆式拨动开关 3脚2档柄高6mm
7.USB插头*1	焊线式 USB插头 USB公头黑色白色平果款塑料外壳
8.USB母单头*1	主板9针转USB2.0两口挡板扩展线带螺丝孔杜邦9Pin转USB双层母头连接线PH2.0转USB带耳朵数据线5P4P端子	2.54杜邦5P转USB母单头
9.开尔文夹*2	5A纯铜平口镀金LCR开尔文鳄鱼夹小号测试夹正负两极低电阻平口夹	开孔10MM
10.导线若干	美标1015电子线24 20 18 16 12 10 8AWG耐高温引线电器连接导线	20AWG;5m
11.螺丝（M2.5126）若干	304不锈钢扁平头螺丝十字槽薄平头螺钉M1M1.2M2M3M4M5M6M8	M2.5126

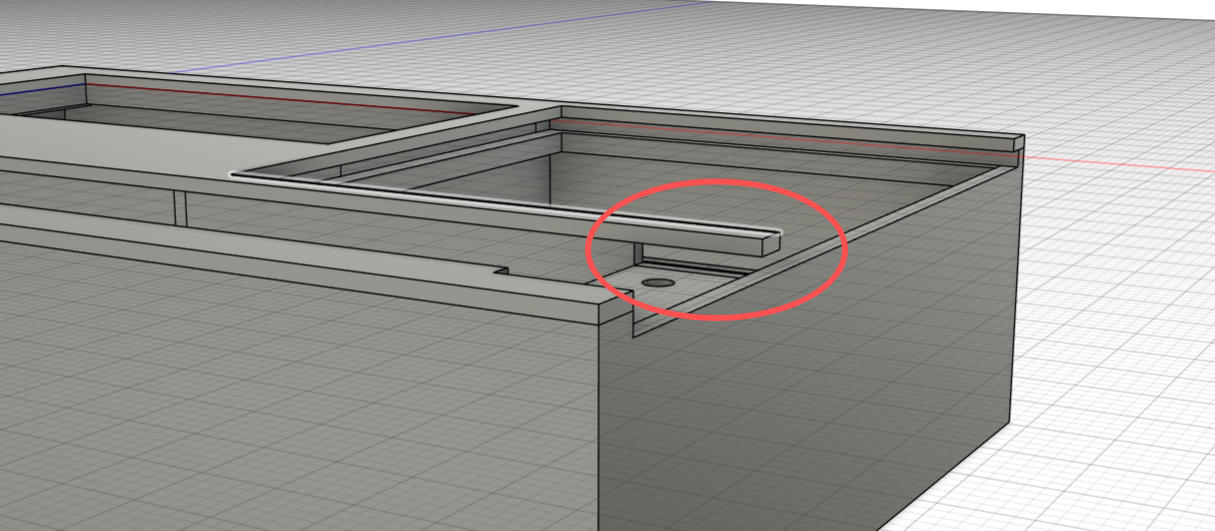

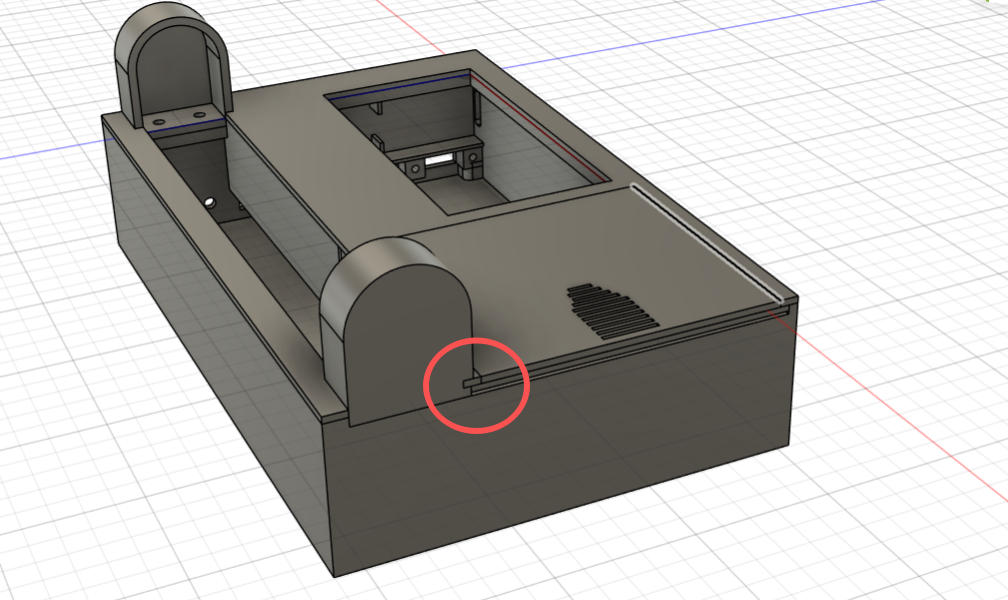

安装的时候注意，左右两边罩子是不对称的，右边的有缺角，要跟盖子的一部分嵌套。

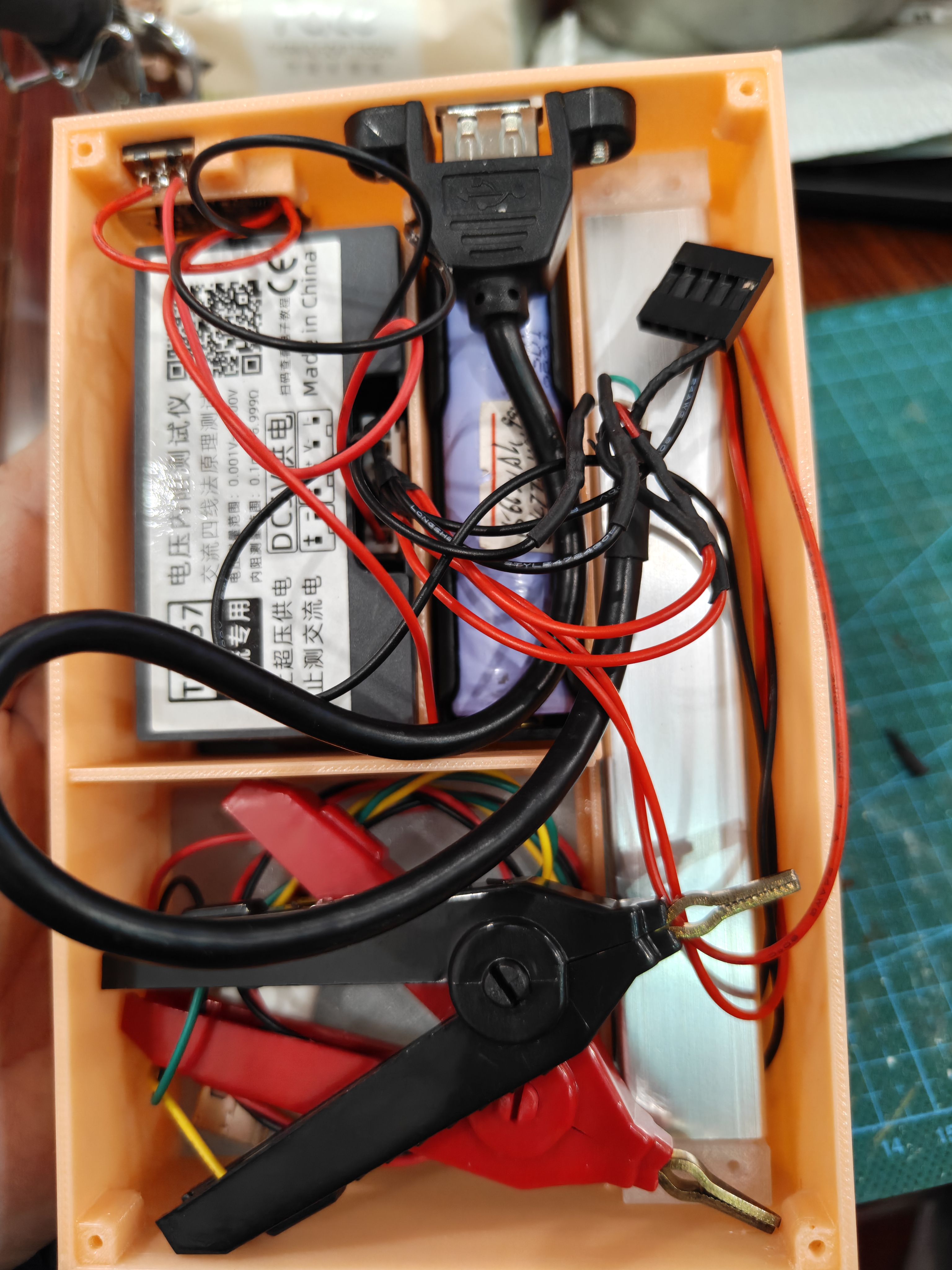

内部摆放参考
