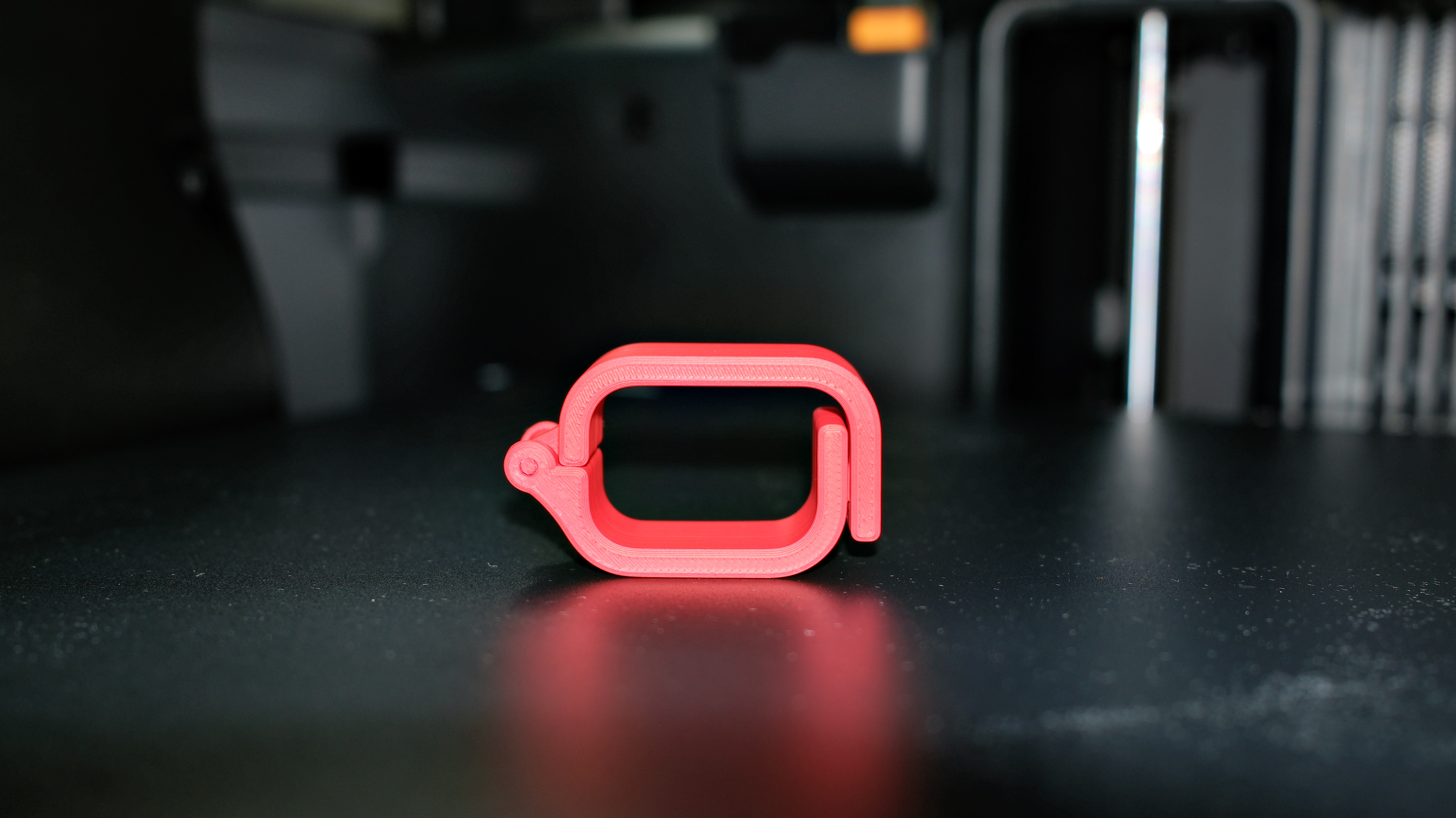

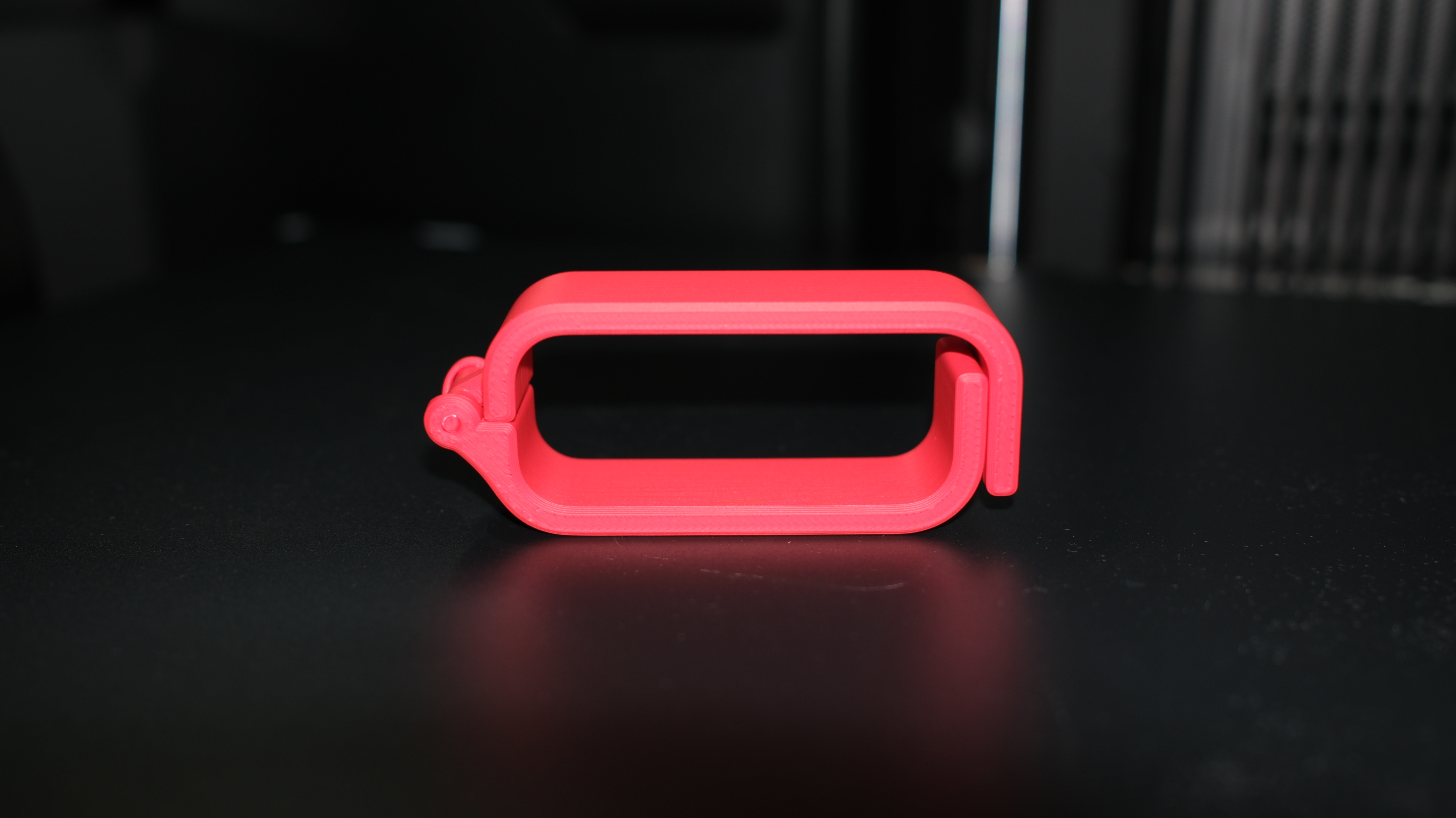

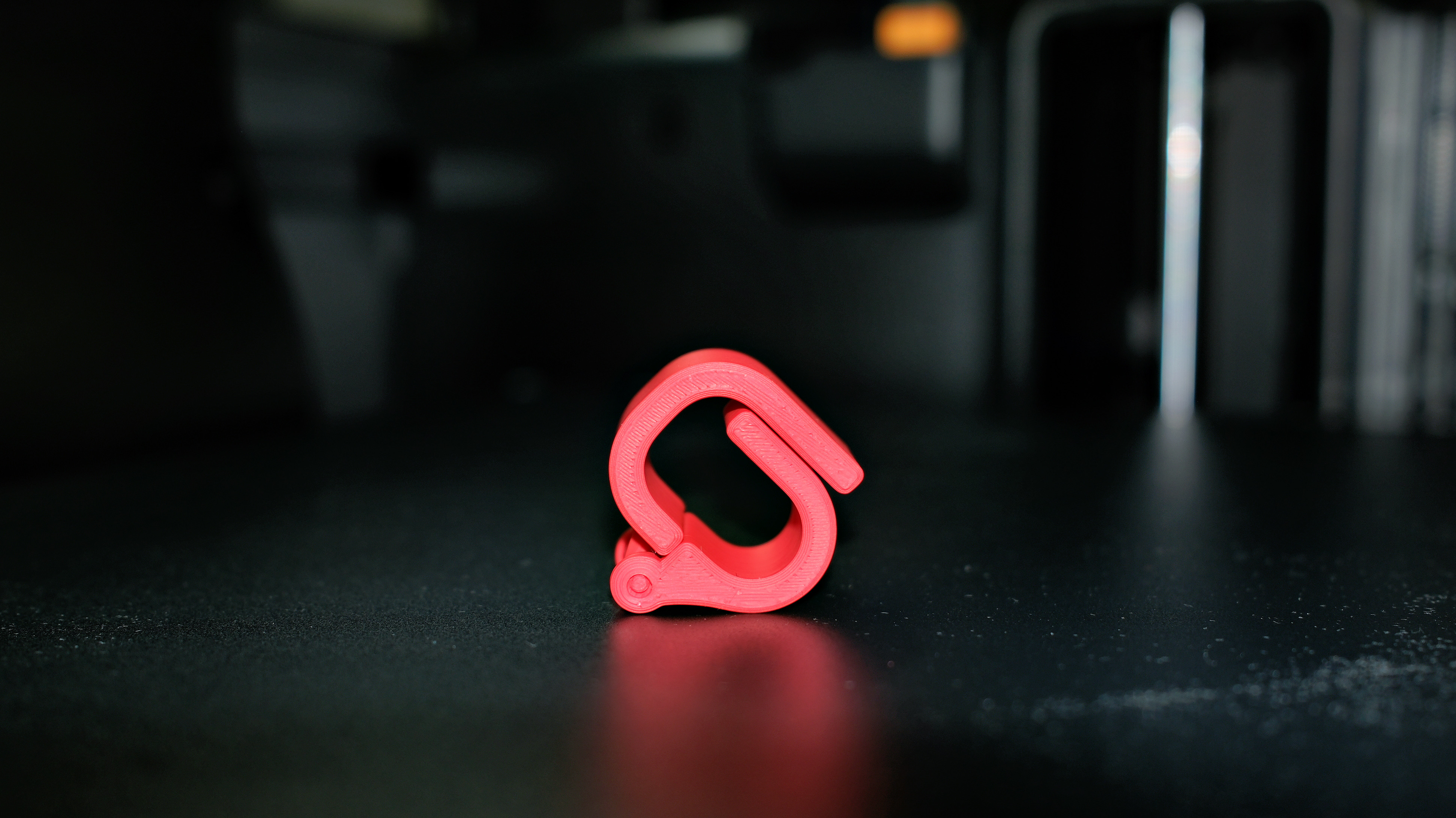

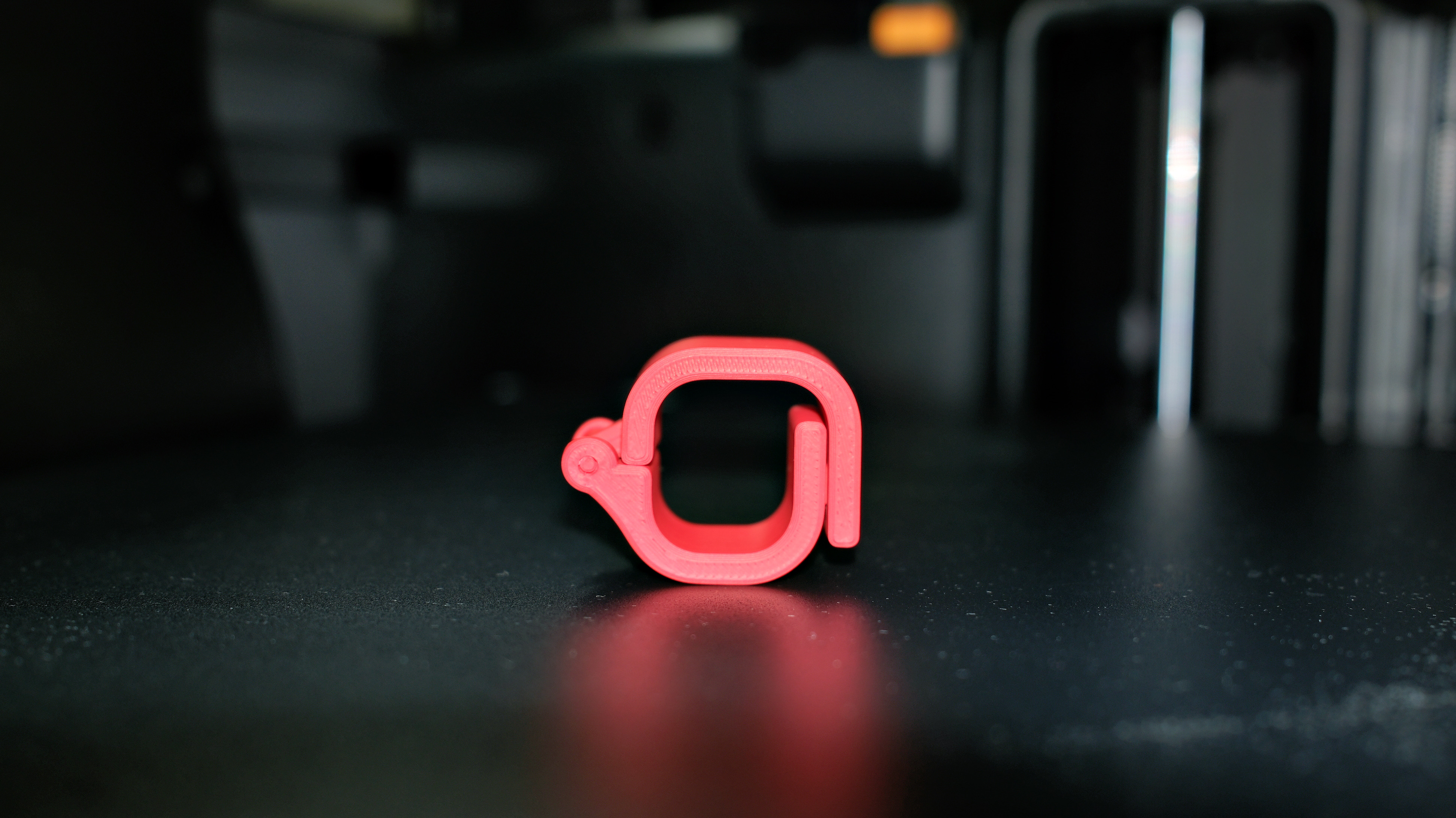

The PivotLock Cable Clamp is a robust print-in-place cable clip featuring a fully integrated hinge and mechanical locking mechanism. The clip comes completely assembled straight off the build plate – no additional parts and no post-assembly required.

The design is engineered for a balanced combination of holding force and controlled elasticity. When closed, the upper tongue precisely snaps over the locking tab, creating a clearly defined and tactile locking point. The clamp holds securely under normal pull load, yet can be intentionally opened by slightly pushing the tongue away from the lock with your thumb. This prevents accidental opening while keeping operation comfortable.

When closing, the clip produces a distinct, satisfying click. This crisp mechanical sound gives the clamp a premium feel and highlights its precise construction. Several testers even found themselves sliding it over their index finger and repeatedly opening and closing it just for fun – almost like a small fidget tool.

At its core is a true integrated hinge, not a simple flex joint. The rotational axis is carefully designed with a guided bearing area to ensure controlled force transfer without unnecessary stress concentrations.

The small pin in the hinge area is intentionally integrated. It acts as a print anchor so the inner hinge part does not start printing in mid-air but has a reliable contact surface on the build plate. The pin remains in place and simply rotates together with the hinge during use.

The geometry uses intentionally tight tolerances to achieve a precise, low-play hinge and a defined locking behavior. On well-calibrated printers, the hinge is typically freely movable right after printing. With very tight extrusion setups or uncalibrated filament, it may be necessary to let the part cool completely and then release the hinge with a controlled “click.” After that, it will operate smoothly and reliably.

The recommended print configuration focuses on functional performance: moderate wall thickness combined with reduced infill provides the required strength while maintaining comfortable flexibility in the locking area. After more than 200 open-and-close test cycles, the clamp shows stable long-term performance without noticeable material fatigue.

Print quality notice: If your print fails (for example spaghetti in the hinge area), in 99% of cases this is caused by a dirty or poorly prepared build plate and not by the model or print profile. The small hinge pin must adhere properly to the build plate so the inner hinge can be formed correctly. If this area does not stick reliably, the geometry cannot be built as intended. This is a physical limitation and cannot be prevented by the designer. Please ensure your build surface is clean and properly prepared.

If you need a different size, feel free to contact me 🙂

Happy printing!

-------------------------------------------------------------------------------

Die PivotLock Cable Clamp ist eine robuste Print-in-Place Kabelklammer mit integriertem, vollwertigem Scharnier und mechanischer Verriegelung. Der Clip kommt komplett montiert aus dem Drucker – kein Zusammenbau, keine zusätzlichen Teile.

Die Konstruktion ist auf eine ausgewogene Kombination aus Haltekraft und kontrollierter Elastizität ausgelegt. Im geschlossenen Zustand rastet die obere Zunge präzise über die Haltenase und erzeugt einen klar definierten, spürbaren Rastpunkt. Die Verriegelung hält zuverlässig bei normaler Zugbelastung, lässt sich jedoch bewusst mit dem Daumen durch leichtes Wegdrücken der Zunge wieder öffnen. So wird ein unbeabsichtigtes Öffnen verhindert, ohne dass übermäßige Kraft notwendig ist.

Beim Schließen entsteht ein deutlich hörbares, sattes „Klicken“. Dieses klare, mechanische Geräusch vermittelt ein wertiges, präzises Gefühl und unterstreicht die saubere Konstruktion des Clips. Mehrere Tester haben sich dabei ertappt, den Clip über den Zeigefinger zu stecken und ihn rein aus Spaß immer wieder zu öffnen und zu schließen – fast wie ein kleines Fidget-Tool.

Das Herzstück ist das echte, integrierte Scharnier. Es handelt sich nicht um eine einfache Biegefeder, sondern um eine konstruktiv ausgearbeitete Drehachse mit sauber geführtem Lagerbereich. Die Geometrie ist so ausgelegt, dass Kräfte kontrolliert übertragen werden und keine unnötigen Spannungsspitzen entstehen.

Der kleine Pin im Scharnierbereich ist bewusst integriert. Er dient als Druck-Anker, damit das innere Scharnierteil beim Print-in-Place nicht frei in der Luft beginnt, sondern eine sichere Kontaktfläche erhält. Der Pin bleibt bestehen und dreht sich später einfach mit.

Die Konstruktion wurde mit bewusst kleinen Toleranzen ausgelegt, um ein präzises, spielfreies Scharnier und ein sauberes Rastverhalten zu erzielen. Bei sauber kalibrierten Druckern ist das Scharnier in der Regel direkt nach dem Druck frei beweglich. Bei sehr engen Drucktoleranzen, leicht überextrudierenden Setups oder unkalibrierten Filamenten kann es erforderlich sein, das Bauteil vollständig abkühlen zu lassen und das Scharnier anschließend mit einem kontrollierten „Klick“ vorsichtig zu lösen. Danach läuft es dauerhaft zuverlässig.

Die empfohlene Druckkonfiguration ist bewusst auf Funktion ausgelegt: eine moderate Wandstärke in Kombination mit reduziertem Infill sorgt für die nötige Stabilität bei gleichzeitig angenehmer Flexibilität im Rastbereich. Nach über 200 Testzyklen Öffnen und Schließen zeigt der Clip eine stabile, langlebige Funktion ohne erkennbare Materialermüdung.

Hinweis zur Druckqualität: Sollte der Druck bei euch nicht funktionieren (z. B. Spaghetti im Scharnierbereich), liegt dies in 99 % der Fälle an einer unsauberen oder schlecht haftenden Druckplatte und nicht am Bauteil oder am Druckprofil. Der kleine Pin im Scharnier muss zuverlässig auf der Druckplatte haften, damit das innere Scharnier korrekt aufgebaut werden kann. Wenn dieser Bereich keine stabile Haftung bekommt, kann die Konstruktion konstruktiv nicht sauber entstehen. Das ist technisch bedingt und kann vom Designer nicht verhindert werden. Bitte achtet daher unbedingt auf eine saubere, gut vorbereitete Druckoberfläche.

Solltet ihr eine andere Größe benötigen, schreibt mich einfach an 🙂

Viel Spaß beim Drucken!
