Modulare Wortuhr (Deutsch) mit ESP32, RTC & Webinterface

Diese Wortuhr zeigt die Uhrzeit in deutscher, oder Englischer Sprache an und wird von einem ESP32 gesteuert.
Dank integriertem RTC-Modul funktioniert sie auch ohne WLAN dauerhaft zuverlässig.

Die Helligkeit, Farbe und Nachtzeiten können bequem über ein integriertes Webinterface eingestellt werden.

✨ Funktionen

• ESP32 Steuerung
• WS2812B LED Matrix
• RTC Modul (z. B. DS3231) für Offline-Betrieb
• Automatische Tag-/Nacht-Helligkeit
• Farbwahl über Webinterface
• Nachtmodus mit einstellbaren Zeiten
• Modulares Gehäuse
• Saubere Kabelführung

• Kein Cloud-Zwang



🌐 Einfache WLAN-Einrichtung

Nach dem Start erstellt die Uhr automatisch eine Minute lang einen eigenen WLAN Access Point.

Über diesen Access Point kann die Uhr bequem per Smartphone aufgerufen und konfiguriert werden.

Dort können folgende Einstellungen vorgenommen werden:

• Helligkeit am Tag und in der Nacht
• Farbe
• Nachtmodus-Zeiten (wann gedimmt werden soll)
• Umstellung auf Ostdeutsch 😉 (Nur Deutsche Version)
• Uhrzeit mit Smartphone synchronisieren

🛠 Benötigte Hardware

• ESP32 Dev Modul
• WS2812B LED Streifen (ca. 2m)

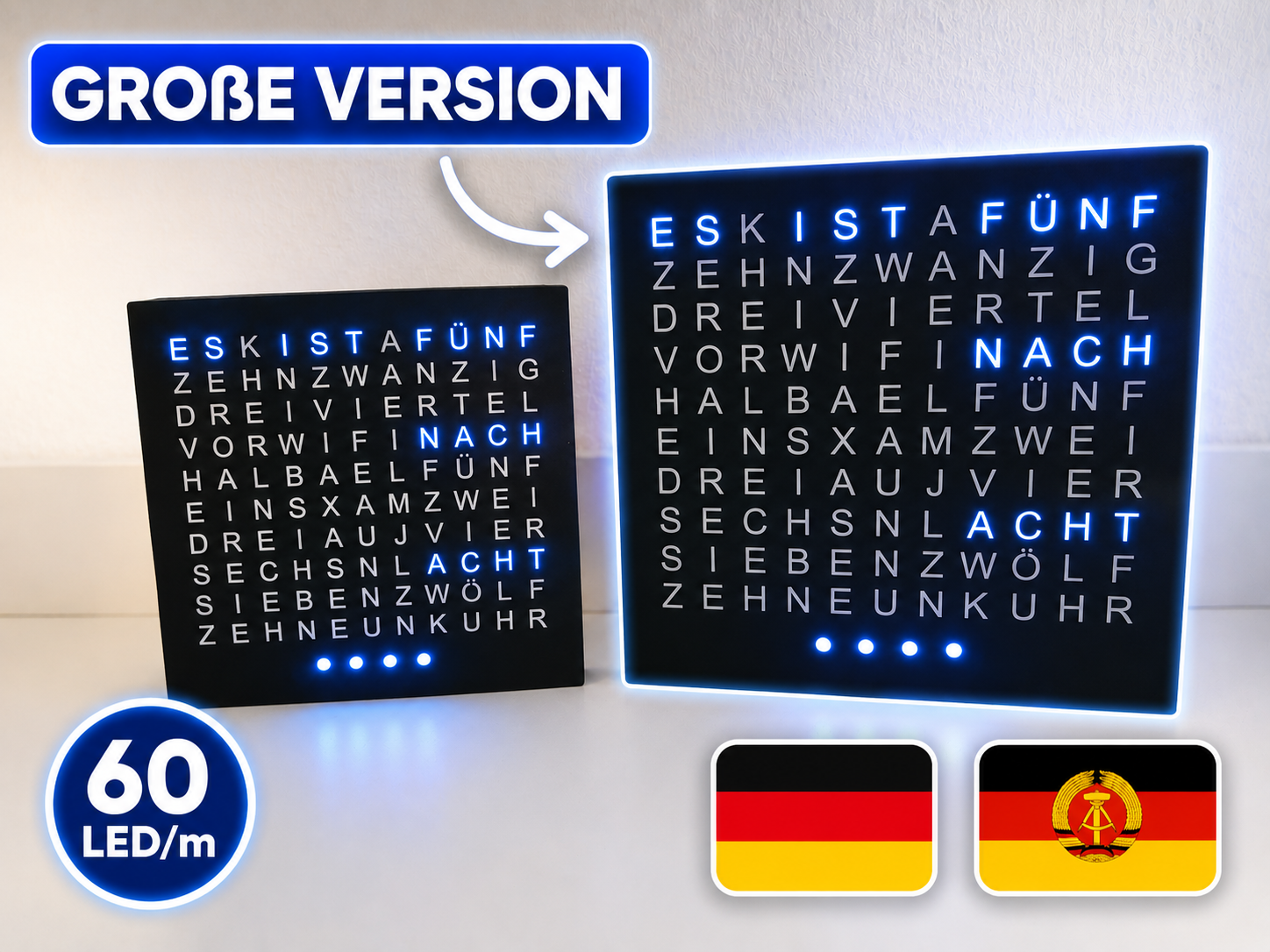

  • 60 LED/M Große Variante

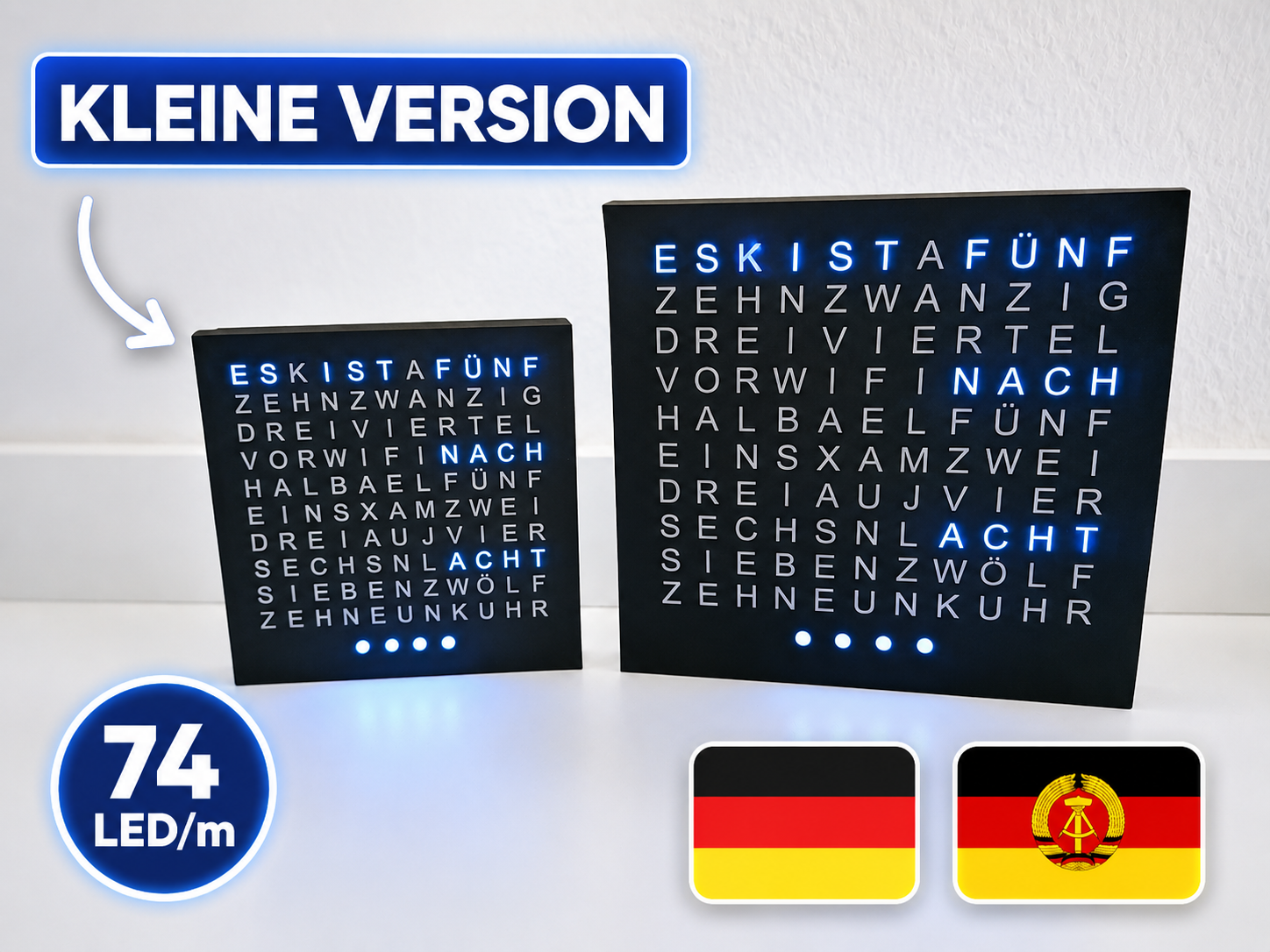

  • 74 LED/M Kleine Variante
• RTC Modul (DS3231 empfohlen)
• 5V Netzteil (mindestens 3A empfohlen)
• USB C Buchse (2 Polig)
• 8 Schrauben BT3x8 (z.B. aus dem Beginners Kit)
• Kabel

⚙ Besonderheit

Durch das RTC Modul läuft die Uhr auch ohne WLAN dauerhaft weiter.
Perfekt als Geschenk oder für Orte ohne Internetverbindung.

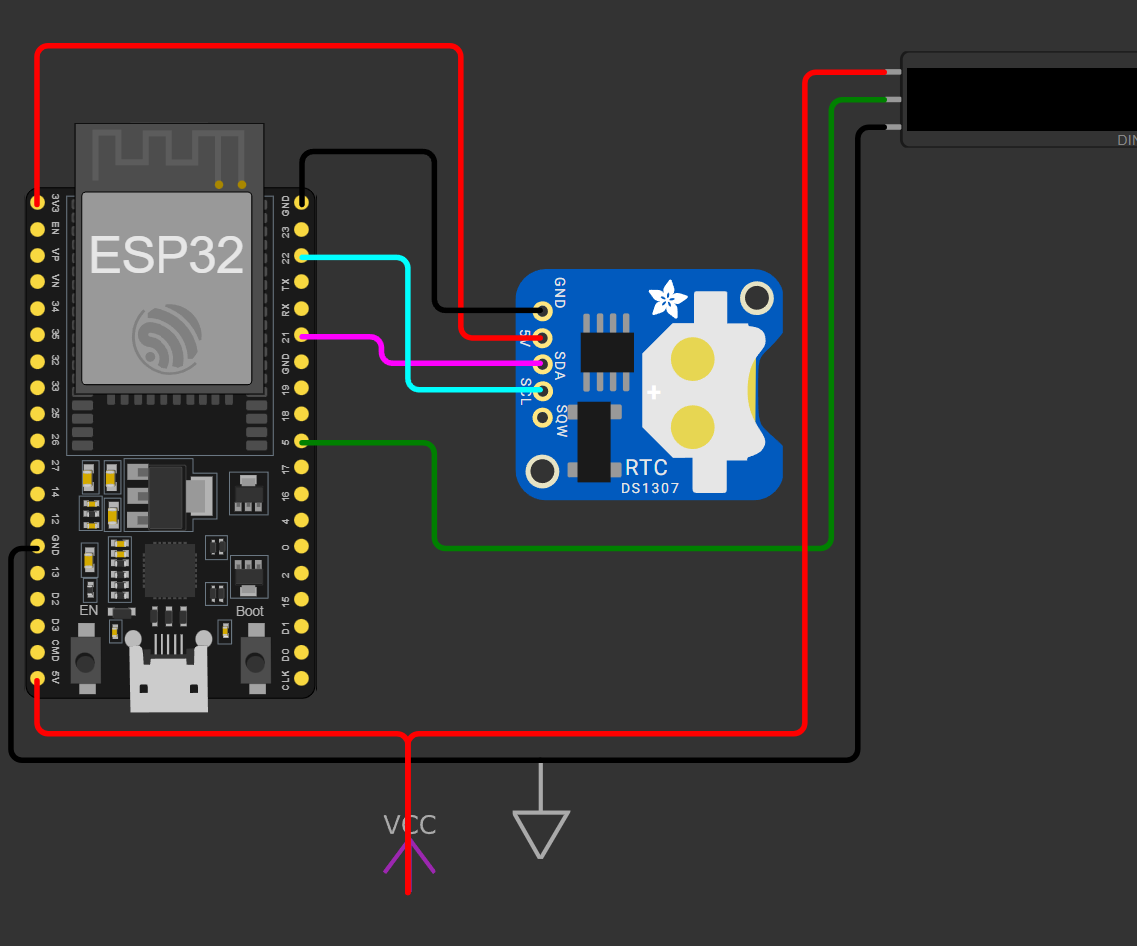

Verdrahtung

Das RTC Modul hat in der Regel eine 3V Versorgung und kann direkt über den ESP32 versorgt werden.

Die LED sollte über eine eigene 5V Versorgung verfügen.

LED werden über Pin 5 gesteuert

SDA an Pin 21

SCL an Pin 22

English Version:

Modular Word Clock (German) with ESP32, RTC & Web Interface

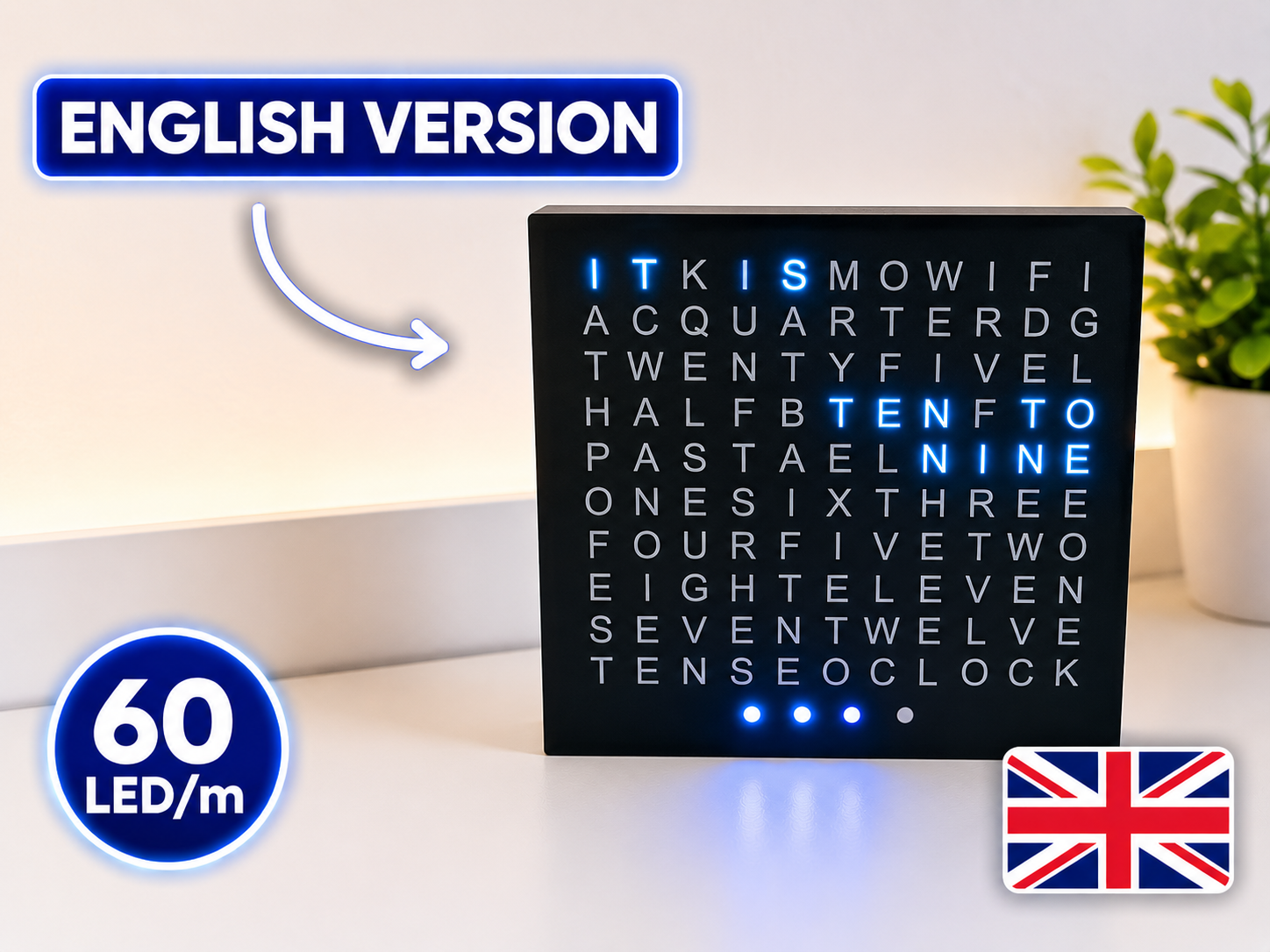

This word clock displays the time in either German or English and is controlled by an ESP32.
Thanks to the integrated RTC module, it operates reliably even without Wi-Fi.

Brightness, color, and night mode settings can be conveniently adjusted via an integrated web interface.

✨ Features

• ESP32 control
• WS2812B LED matrix
• RTC module (e.g., DS3231) for offline operation
• Automatic day/night brightness adjustment
• Color selection via web interface
• Night mode with adjustable times
• Modular housing
• Clean cable management
• No cloud required

🌐 Easy Wi-Fi Setup

After startup, the clock automatically creates its own Wi-Fi access point for one minute.

Using this access point, the clock can be easily accessed and configured via smartphone.

The following settings can be adjusted:

• Day and night brightness
• Color
• Night mode schedule (when dimming should occur)
• Switch to East German phrasing 😉 (German version only)
• Synchronize time with your smartphone

🛠 Required Hardware

• ESP32 development module
• WS2812B LED strip (approx. 2 m)
• 60 LEDs/m (large version)
• 74 LEDs/m (small version)
• RTC module (DS3231 recommended)
• 5V power supply (minimum 3A recommended)
• USB-C connector (2-pin)
• 8 screws BT3x8 (e.g., from a beginner kit)
• Wires

⚙ Special Feature

Thanks to the RTC module, the clock continues to run even without Wi-Fi.
Perfect as a gift or for locations without internet access.

🔌 Wiring

• The RTC module typically uses a 3V supply and can be powered directly from the ESP32
• The LEDs should use a separate 5V power supply
• LEDs are controlled via pin 5
• SDA connected to pin 21
• SCL connected to pin 22
