Hola a todos de nuevo!!!

En mis anteriores modelo de cajas de herramientas robustas he recibido peticiones de diferentes compañeros con diferentes necesidades de medidas. Y aunque he tratado de crear varias medidas, es imposible crear todas las medidas posibles, por eso, en esta ocasión he decidido crear una caja robusta paramétrica para que cada uno pueda personalizarla a su gusto.

Se pueden personalizar la altura, el ancho, el largo, el grosor de los nervios laterales y las dimensiones de los pasadores, tanto la longitud como el diámetro.

-----------------------------------------------------------------------------------------

AL SER UN MODELO PARAMÉTRICO, NO ME HAGO RESPONSABLE DE POSIBLES ERRORES EN LOS CÁLCULOS AUTOMÁTICOS. REVISAR SIEMPRE EL MODELO RESULTANTE Y EL RESULTADO DEL LAMINADOR Y COMPROBAR QUE EL MODELO ES CORRECTO Y COMPLETO. COMPROBAR SIEMPRE LOS ORIFICIOS DE LAS BISAGRAS Y LOS CIERRES DELANTEROS Y QUE LOS PESTILLOS TIENEN LA FORMA CORRECTA

------------------------------------------------------------------------------------------

Las dimensiones internas de la caja (la base sin contar la tapa) son:

• ancho = parámetro ‘width’ - 4 mm
• largo = parámetro ‘length’ - 4 mm
• alto= parámetro ‘height’ + 3 mm

Las dimensiones externas de la caja (sin contar la tapa) son:

• ancho = parámetro ‘width’ +10 mm
• largo = parámetro ‘length’ + 25 mm aproximadamente (varia ligeramente según el diámetro de los pasadores)
• alto= parámetro ‘height’ + 5 mm

Las dimensiones de la tapa respecto al ancho y el largo se calculan igual que las de la base, mientras que el alto es fijo y corresponde internamente a 18 mm y externamente a 20 mm.

Las dimensiones de los pasadores deberían ir desde los 2mm hasta los 5mm. Si pones dimensiones diferentes puede que el modelo resultante presente puntos débiles en las bisagras o cierres. Te recomiendo que pongas las medidas exactas del pasador ya que se calculan automáticamente las tolerancias. Si estas resultan muy ajustadas siempre puedes repasar los orificios con una broca de la medida del pasador.

La caja cierra muy ajustada lo que permite que no entre suciedad del exterior. Además, cuenta con un pequeño labio que permite que la caja y la tapa encajen perfectamente. Los cierres están muy ajustados para un cierre fuerte.

También puedes ajustar el grosor de los nervios laterales para dar una mayor rigidez al modelo. Yo suelo usar unos 7 mm, aunque si tus medidas dan lugar a una caja muy grande puedes hacerlos más anchos.

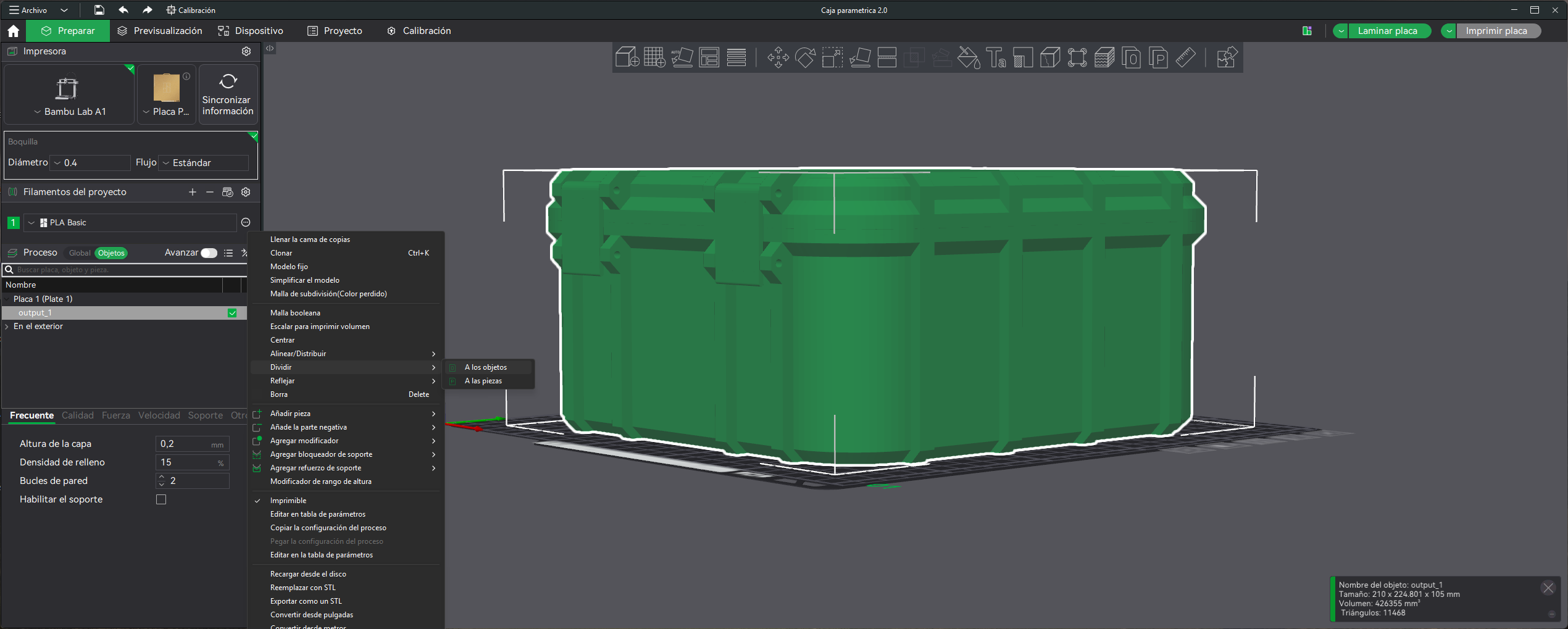

Para imprimirlo, una vez descargada, en el laminador debes dividir el modelo a los objetos que lo conforman. Podéis verlo en la captura de pantalla a continuación:

Por último un consejo. Si haces una caja muy grande y alta es posible que con impresoras ‘bed slinger’ según vaya cogiendo altura la caja se desplace y tengas problemas de enganchones, salto de pasos u otros fallos de impresión. Por ello, si requieres de una caja de gran volumen te recomiendo usar una impresora ‘core xy’.

Y más o menos esto es todo lo que puedo decir del modelo.

Espero que os guste y os resulte útil.

Pd: Si lo imprimes te animo a que comentes tus impresiones respecto al modelo, que subas fotos del resultado y que me ayudes con un impulso a seguir creando más modelos.
