更新日志

• 2026.04.09_取消滚轮下方的H型卡扣以避免冲突（卡扣为可选，不使用卡扣也可正常使用），感谢@怜烟大帝的反馈；
• 2026.04.03_修改盖子摆放方向以避免与A1的两条标定线冲突。（以下两次修改均未设计模型变化，仅涉及打印参数及摆盘）
• 2026.04.02_取消使用用户配置，以避免打印参数失效。

请务必仔细阅读注意事项、组装说明和《材料清单》表格内的备注栏！可避免99%的踩坑！

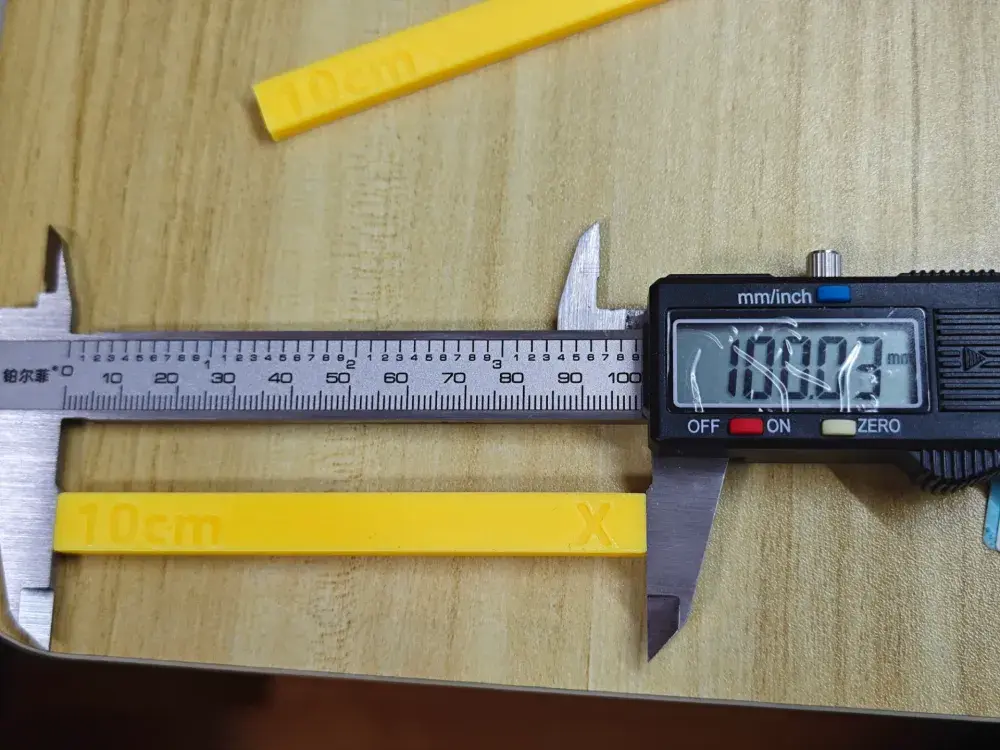

打印前请务必【校准收缩率】！！！

点击图片跳转校准收缩率的模型，校准收缩率需要游标卡尺，不可以自己乱填。

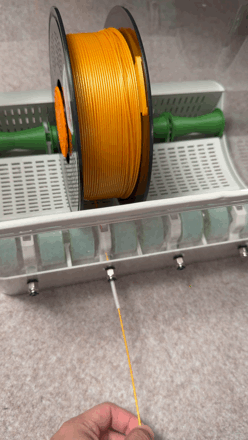

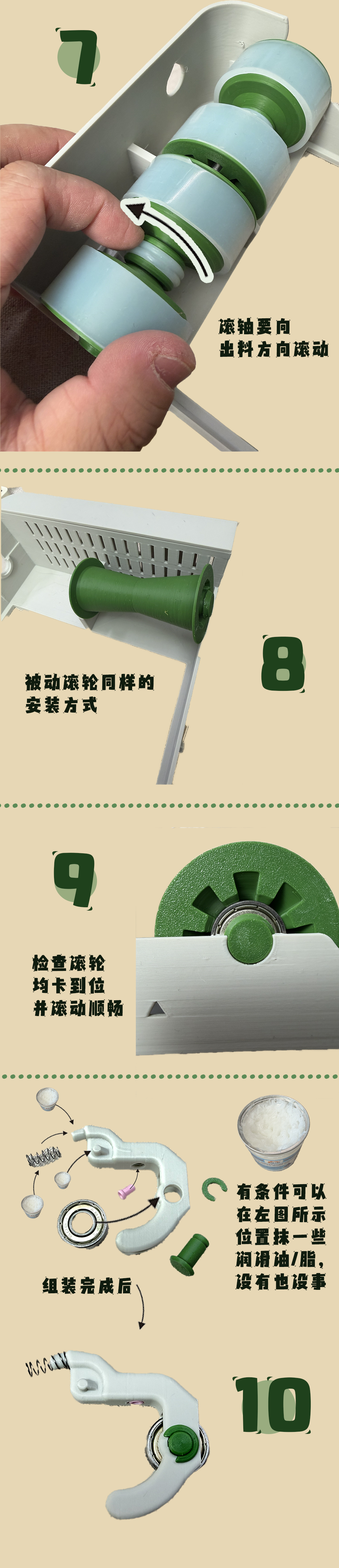

什么叫回卷？就是不用开盖，收回耗材的时候，线材会带着料盘一起转动，避免耗材炸线。如图所示：

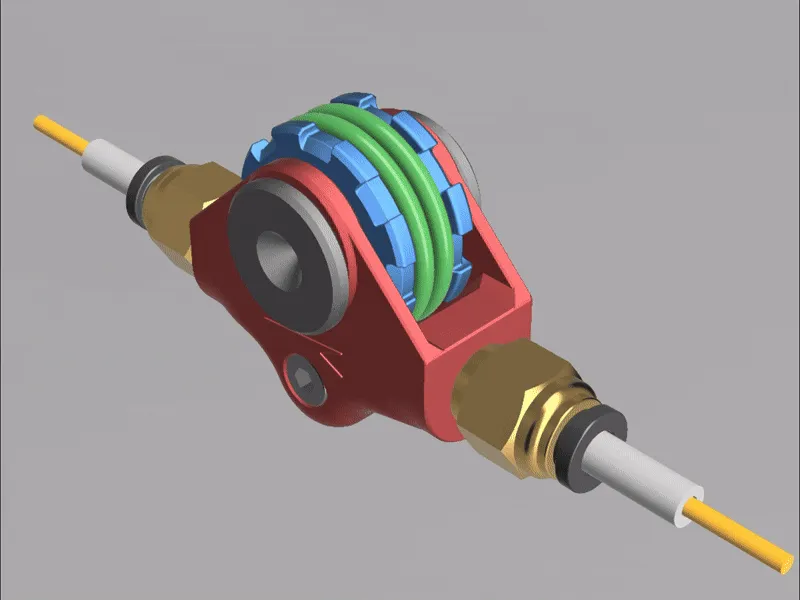

还有伙伴在问如何更方便的进退料，强烈建议搭配下图的手动进料器使用（点击图片跳转）：

前言

入坑3D打印半年时间，一直在寻找好用的干燥箱，打印过老滕（功能超强）、theebob（设计超强）以及其他各路大神的作品，家里各种干燥箱用的五金件都堆成了山，应该把耗材干燥箱能踩的坑都踩了大半。

在巨人的肩膀上，修复了我所知的所有bug、兼顾外观好看、体积小巧和顺滑回卷的 “鱼缸回卷干燥箱V1.0” 横空出世。

设计特点

1. 尺寸小巧

   干燥箱整体外尺寸大约为长34cm*宽25cm*高25cm，已经基本是能够回卷的尺寸极限了，再小就无法兼容拓竹原厂料盘这种比较厚的料盘了。

2. 精简五金

   回卷结构基本复刻了老滕的回卷料架和密封箱V3.0，相比原版的兔子回卷减少了大量的五金件，小小吐槽下：市面上甚至有些兔子回卷需要定制切割光轴😂。

3. 设计简洁

   针对鱼缸进行了定制化设计，对内部结构进行了半隐藏，并采用跳色设计，在不影响功能的前提下尽量做到美观（至少我理解的美观）。

设计细节

1. 增加主被动轮转轴限位

   老藤的原版设计在使用过程中主被动轮的转轴安装上去以后如果不使用胶水会很松，增加了限位之后即非常牢固。

2. 离合器增加瓷眼过线孔

   此为可选项，可以安装瓷眼，安装以后过线更加顺滑，也可以切一小段特氟龙管插进去，但是切管必须用专用的切管器，否则造成特氟龙管失圆变形会极大地增加过线阻力。

3. 被动轮增加大轮边

   之前用老滕的回卷支架，在用R3D部分料盘的时候，不知道怎么回事用着用着料盘就会慢慢偏移，最终掉下来导致卡料，所以设计了很大的轮边，这样就绝对不会掉下去了。

4. 可堆叠设计

   盖子设计有限位槽，可轻松多个箱子堆叠使用

5. 其他辅助设计

   包括辅助剪切橡胶管、辅助定位打孔

注意事项

• 现有各项打印参数经过精细调试，新手请不要随意更改打印参数设置；
• 底座和盖子面积较大，虽已设置裙边，但是建议未封箱的设备在打印前涂抹胶水避免翘边；
• 材料除了我备注里注明需直接购买我链接里的以外，可以自行在别的店铺购买，但是还是建议直接在我提供的链接购买，这也是我踩过的坑之一，很多零件看着一样实际上有细微差别或者质量问题就会导致回卷不好用；

材料清单（点击参考图片可跳转链接）
序号	材料	数量	参考图片	购买 平台	备注

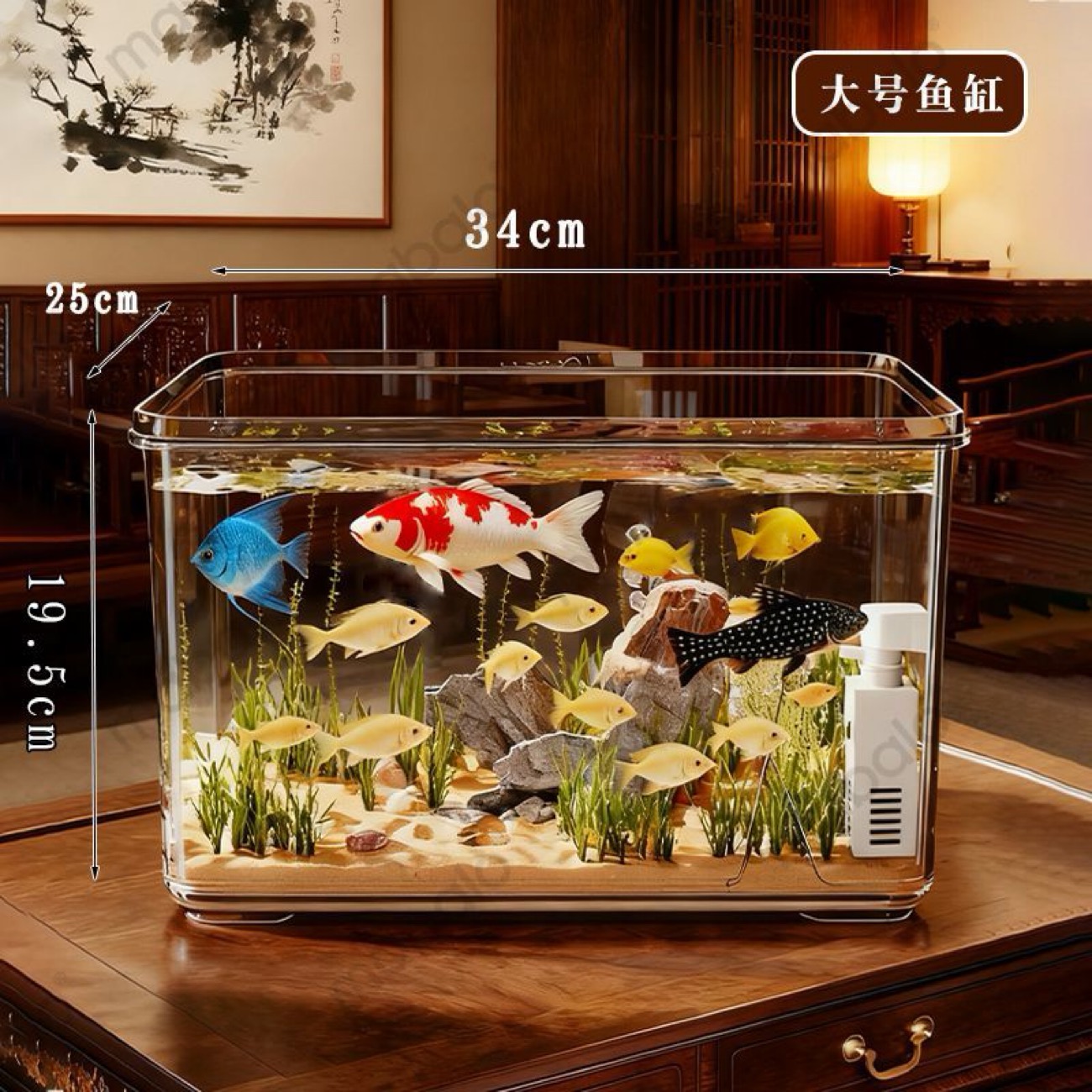

1	透明PET鱼缸 大号无盖 340*250*195mm	1		PDD	按尺寸购买。

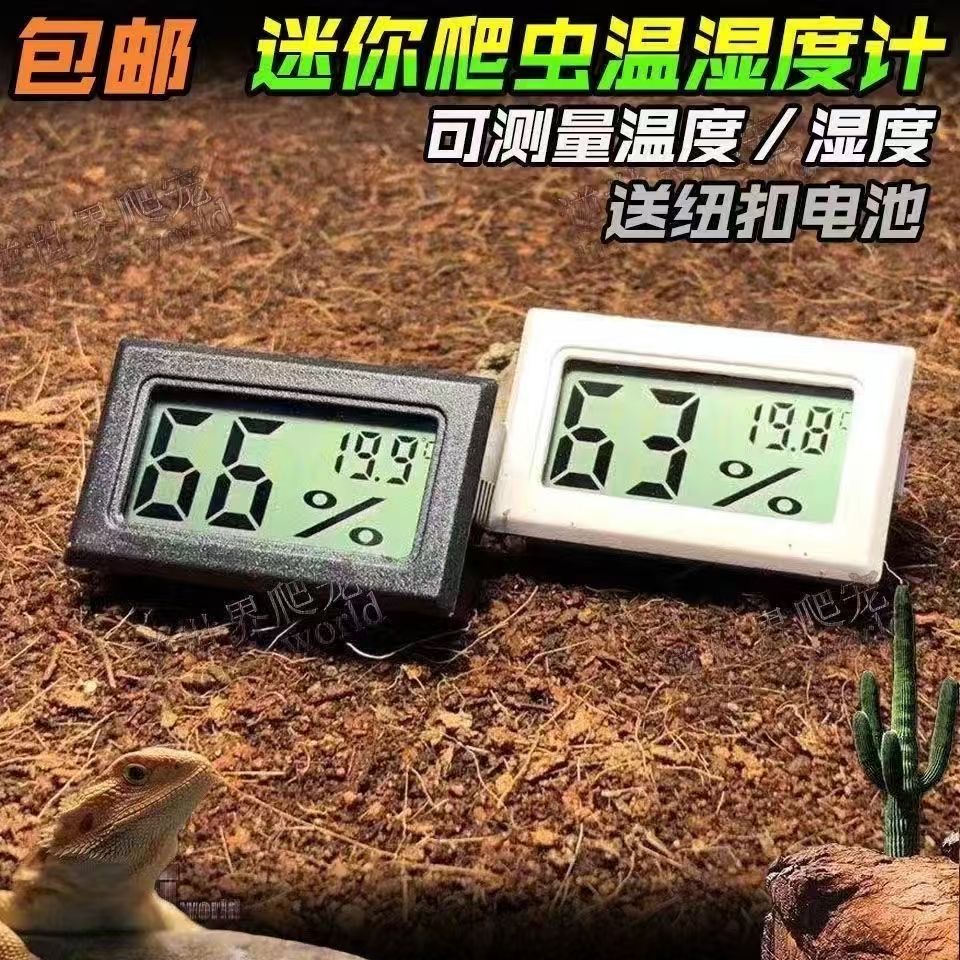

2	嵌入式方形湿度计 进口电芯	1		PDD	此湿度计外观看上去都差不多，但是实际上尺寸略有差别买到不同版本可能会装不上，建议直接点击图片链接购买，选择【进口电芯】，颜色随意。

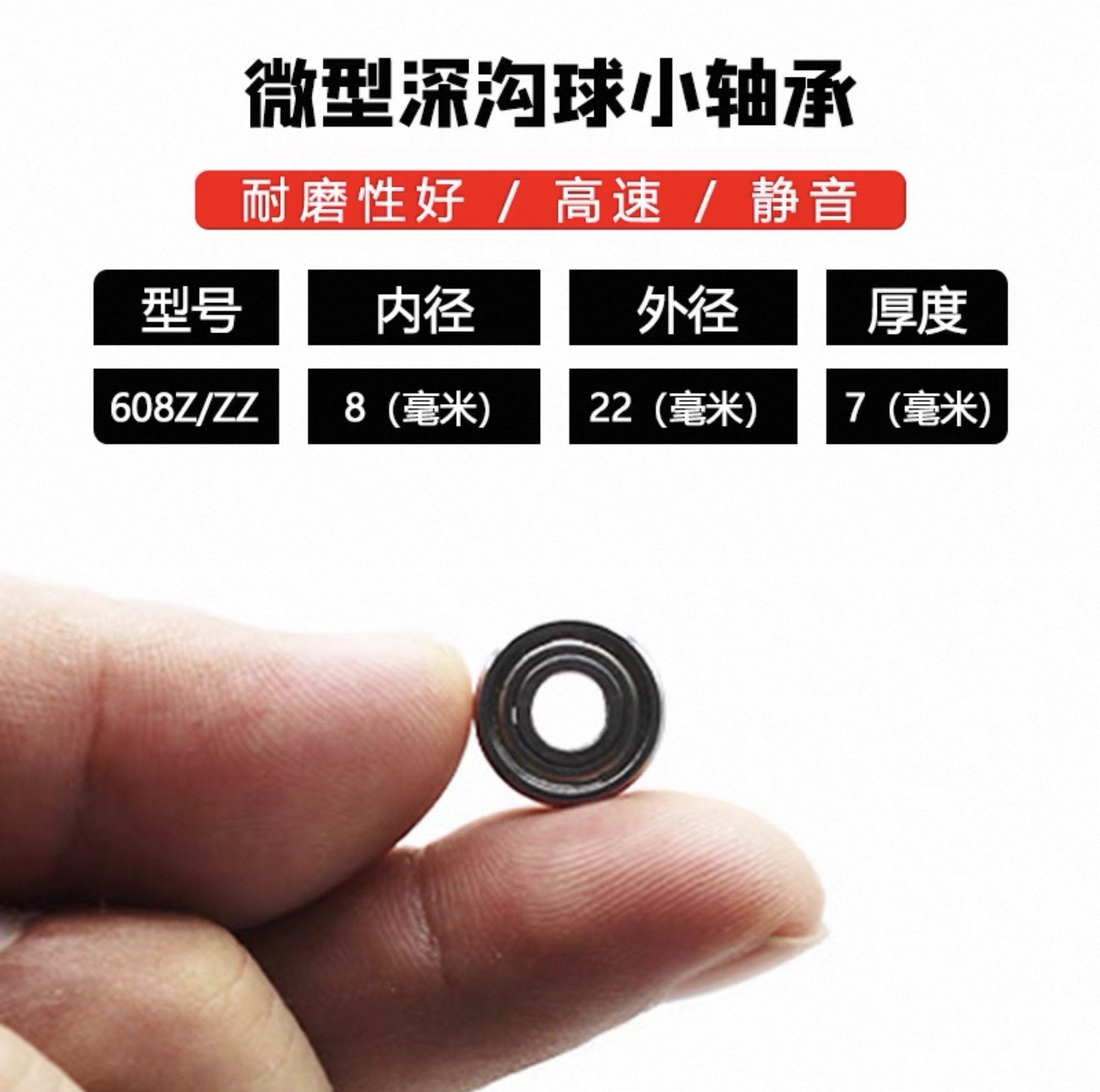

3	608zz轴承 1500转速 尺寸标准	20		TB	轴承我买过很多种，从2毛一个的到4块一个的都试过，太便宜的公差太大松松垮垮，太贵的阻尼大不适合料箱滚轮，建议直接购买我提供的链接。
4	压缩弹簧 线径*直径*长度 0.5mm*6mm*15mm	4		TB	按照尺寸购买即可。
5	单向滚针轴承HF081412	4		TB	选择最便宜的普通级即可，我都试过，便宜的贵的没区别。
6	光轴 直径*长度 8mm*25mm	4		TB	建议买我提供的链接，这家购买的光轴直径基本为7.95mm左右，单向轴承转起来比较顺滑，有的略大于8mm的光轴会让轴承卡得比较死。

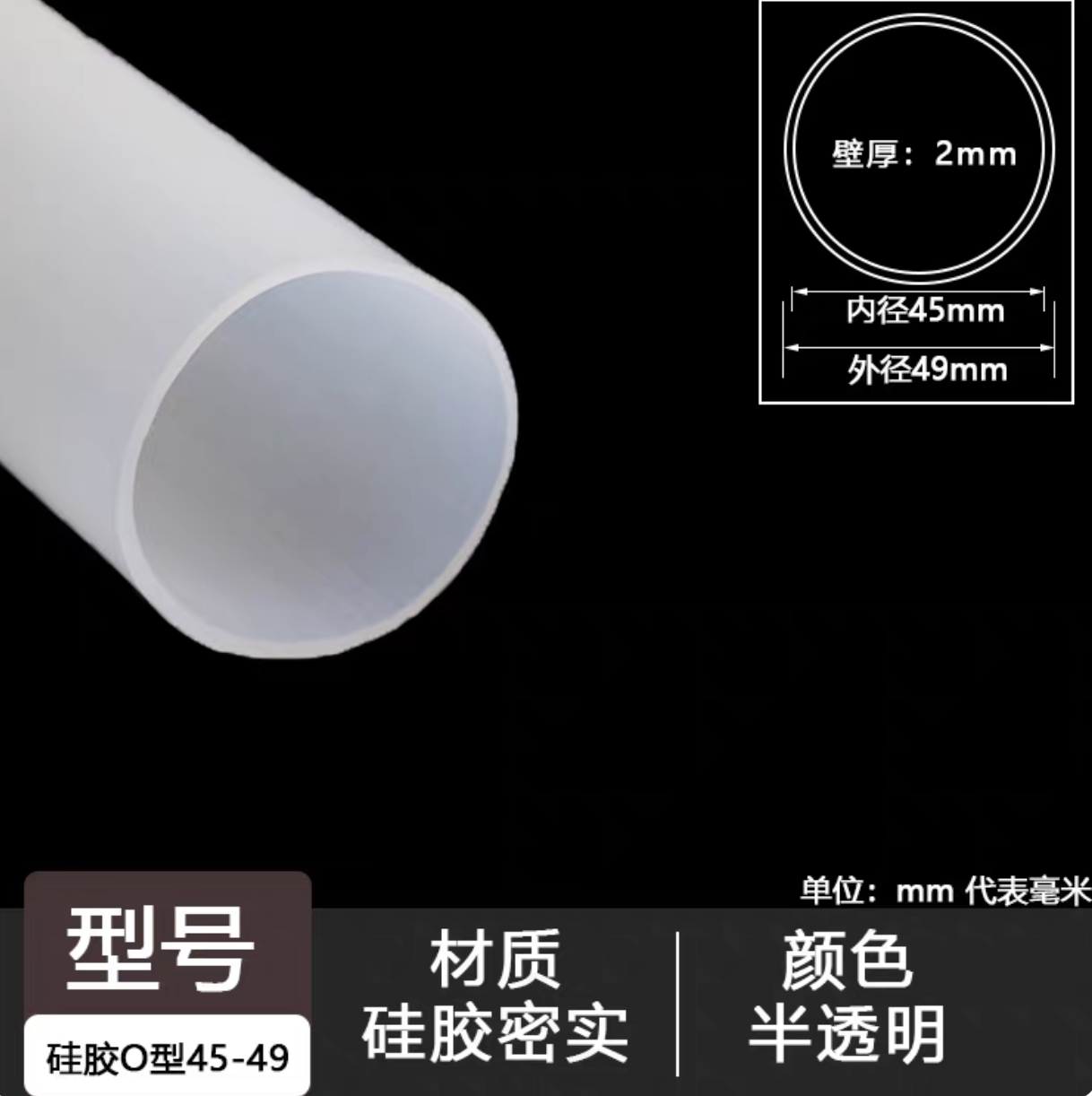

7	主动轮防滑胶套	1		TB	强烈建议直接购买我提供的链接，一是因为透白的颜色比较好搭配，另外更重要的原因是，我买过其他家的橡胶管子，对折后运输的橡胶管会在对折的部分产生凸起，严重影响回卷的顺滑性，造成炸线。

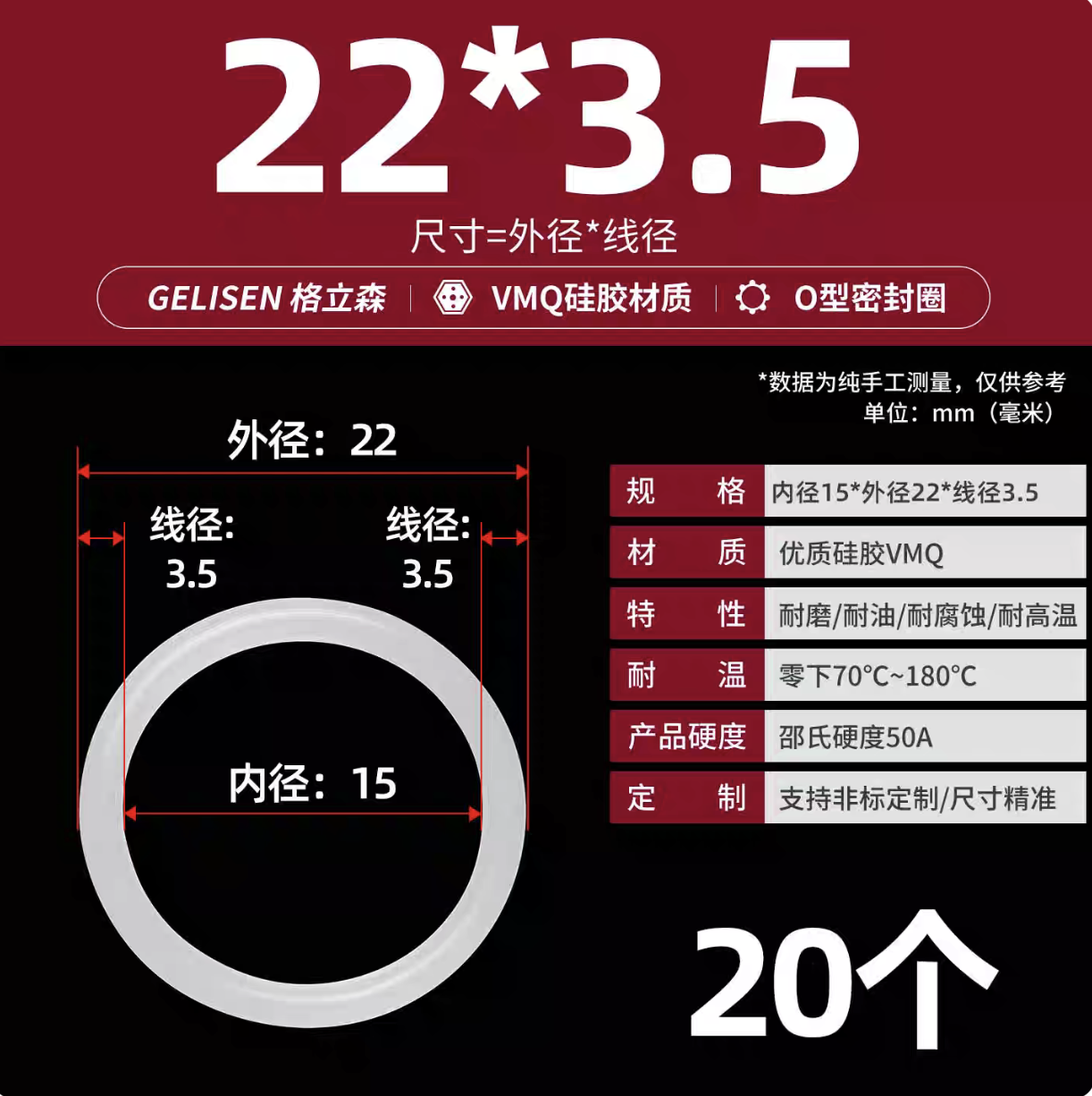

8	O型密封圈 外径*线径 22mm*3.5mm	8		TB	按尺寸购买。

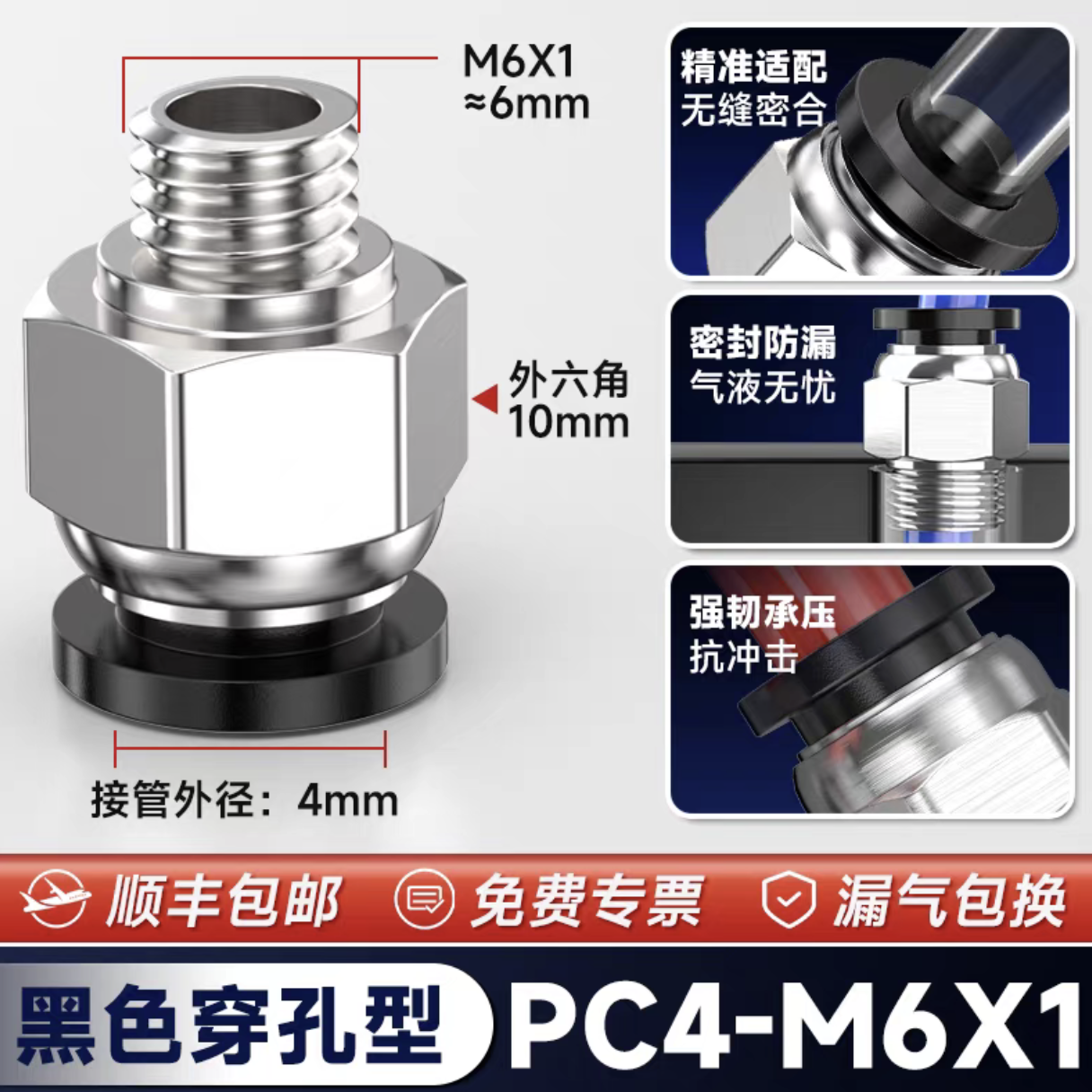

9	气动接头 贯穿 PC4-M6	4		TB	按尺寸购买。这家没那么紧，有些厂家的气动接头特别紧，插进去很费劲。

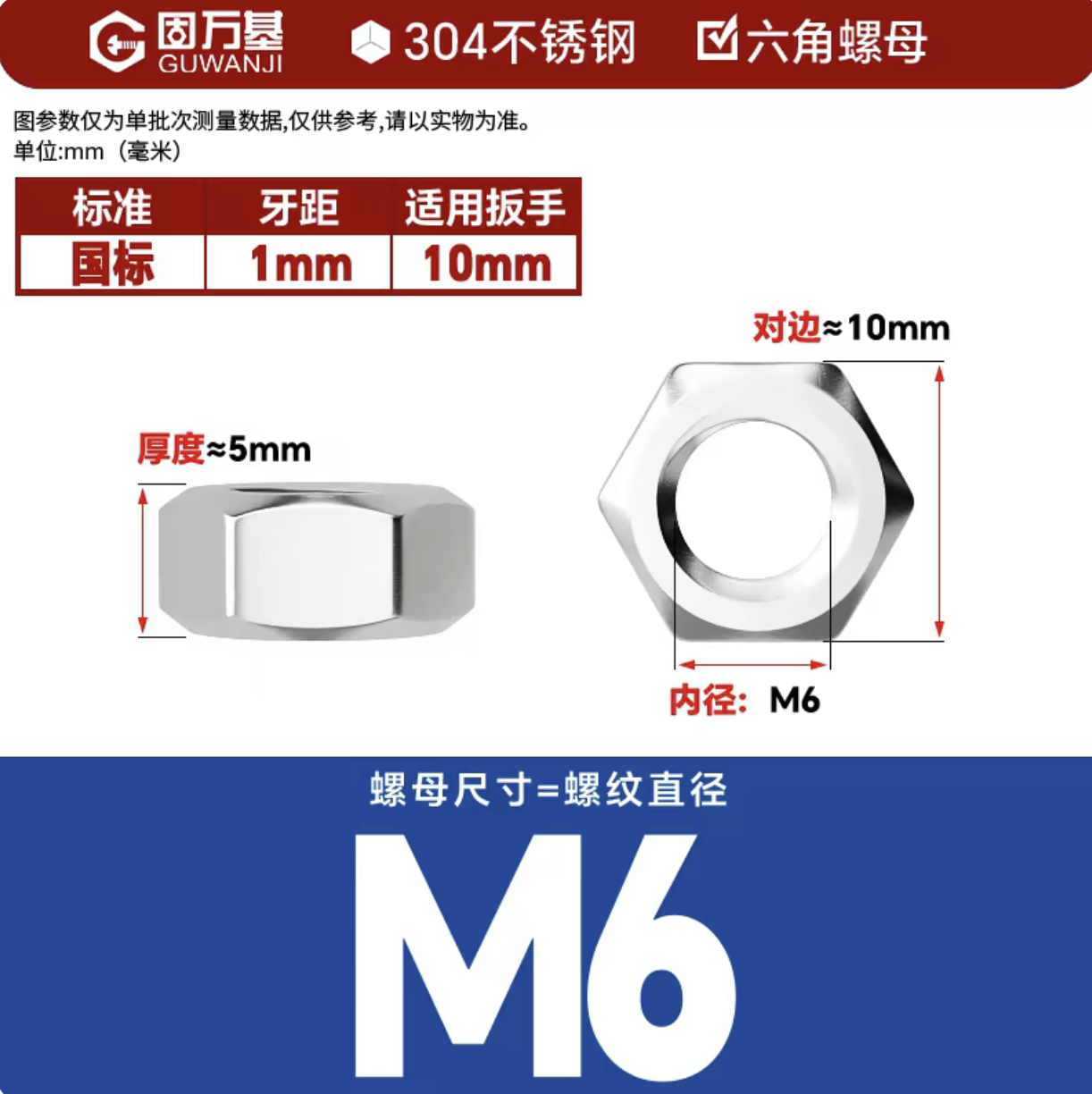

10	M6螺母	4		TB	按尺寸购买，也可选择打印件。

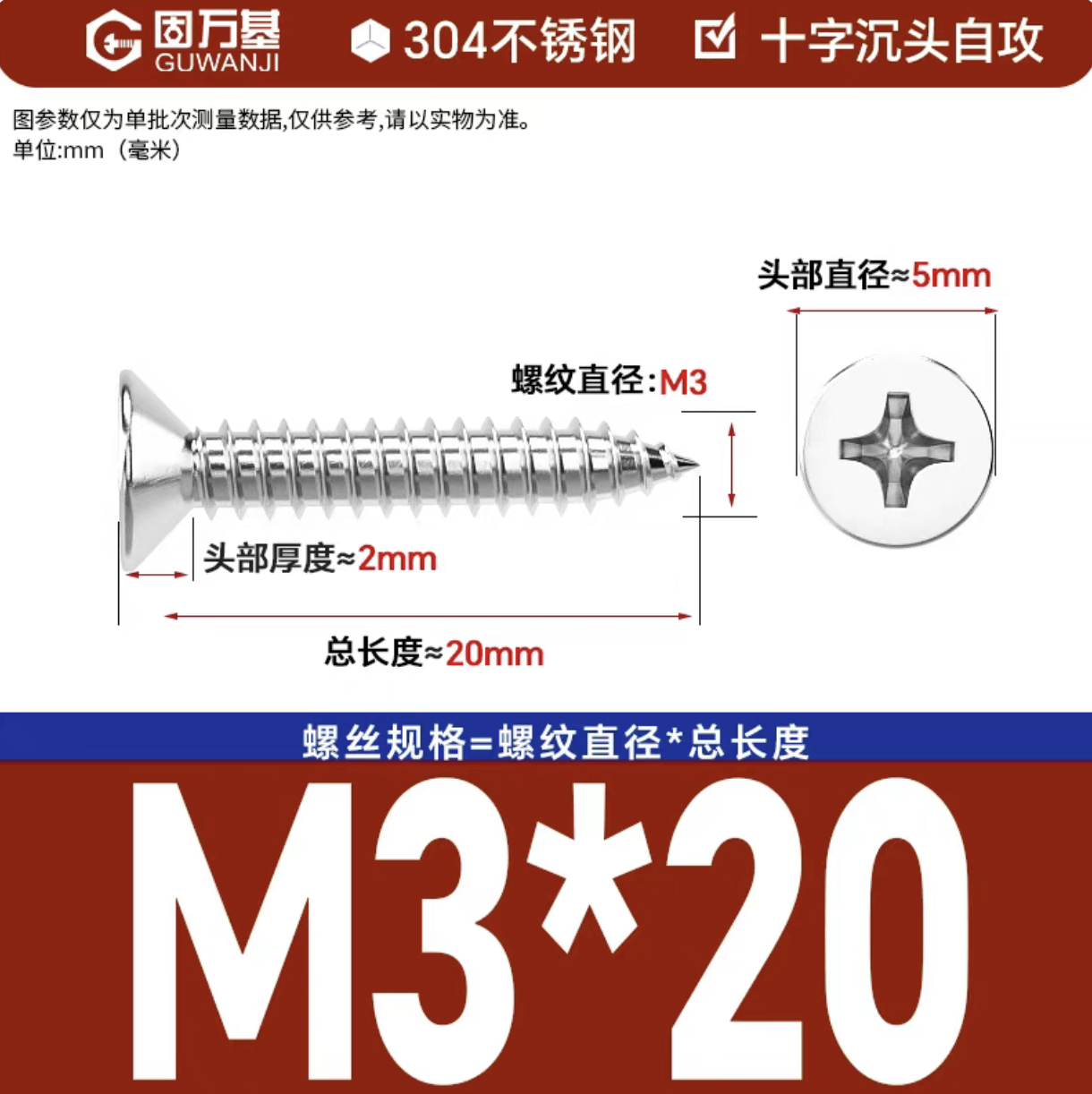

11	沉头自攻螺丝 M3*20	5		TB	按尺寸购买。

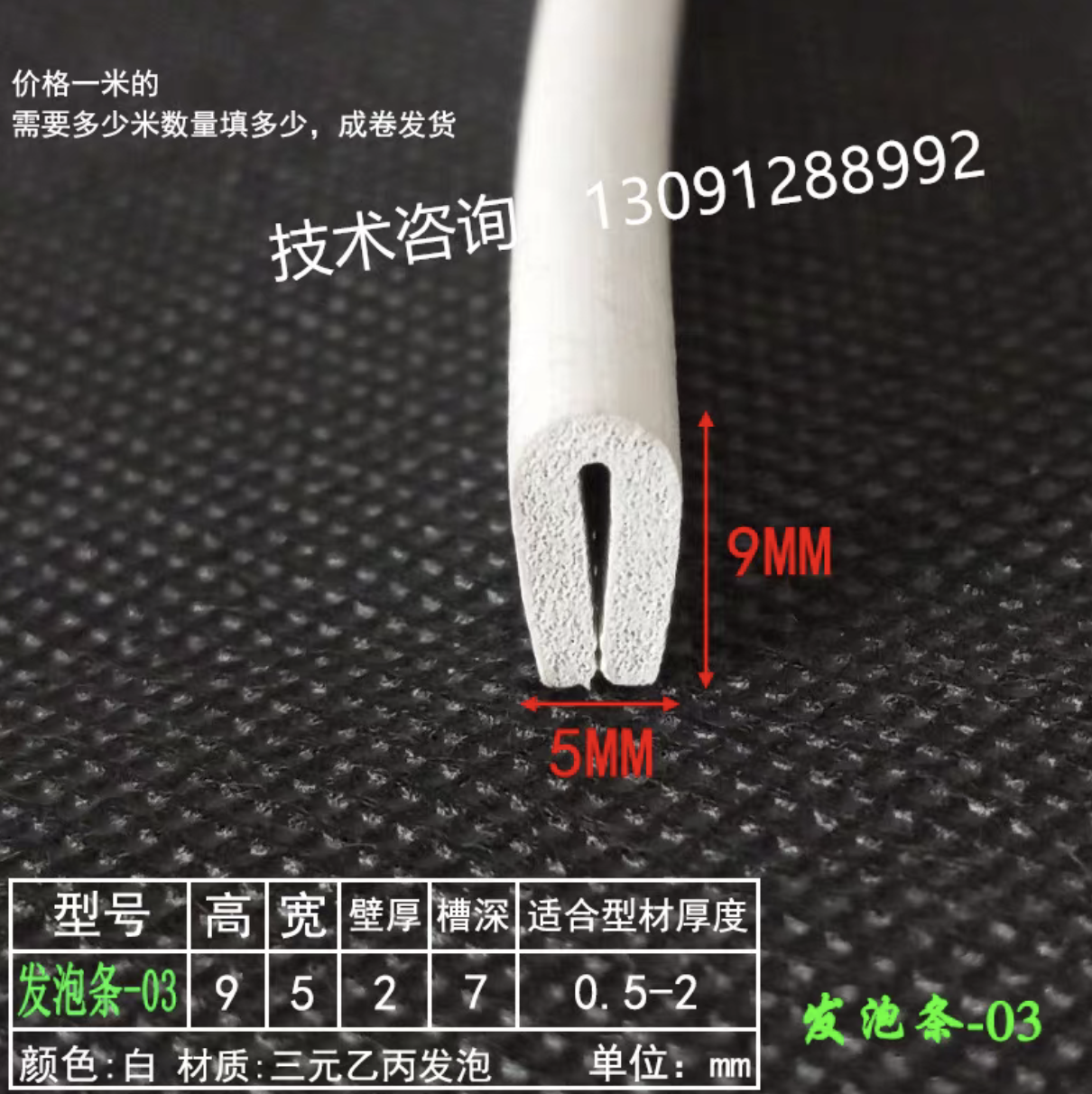

12	发泡U型条 高9mm*宽5mm 卡0.5-2mm	1米		TB	可自行购买，不要购买橡胶条，一定要发泡条。

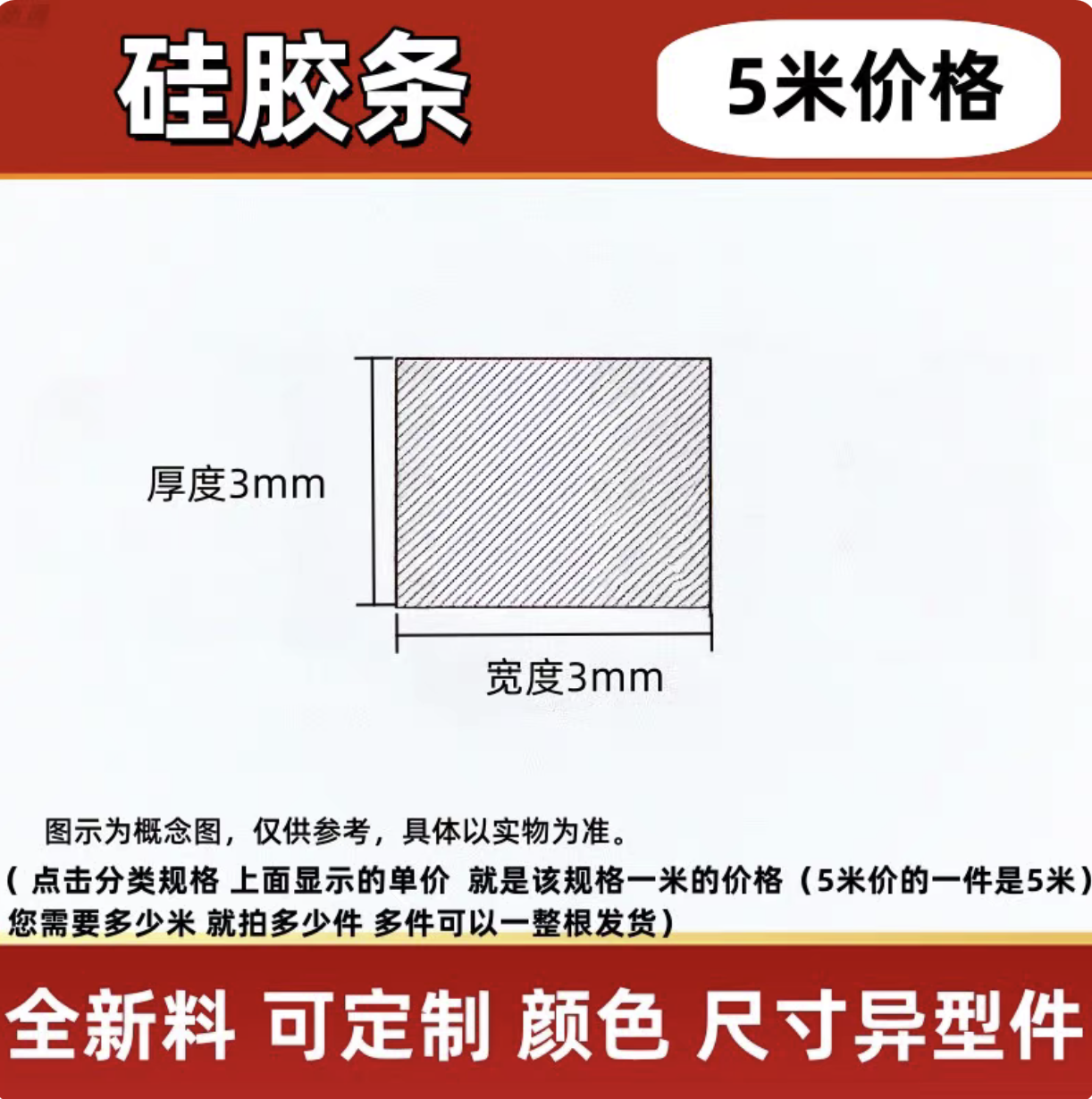

13	硅胶条 截面3mm*3mm	1米		TB	按尺寸购买。

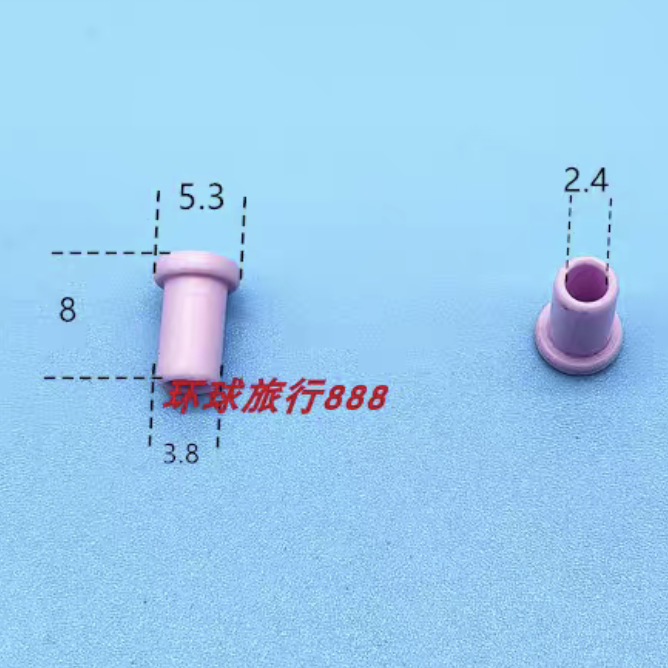

14	陶瓷眼 外径3.8*高度8*孔2*帽子5.3	4		TB	可选项，嫌麻烦就直接打印用特氟龙管的，用起来区别不大。

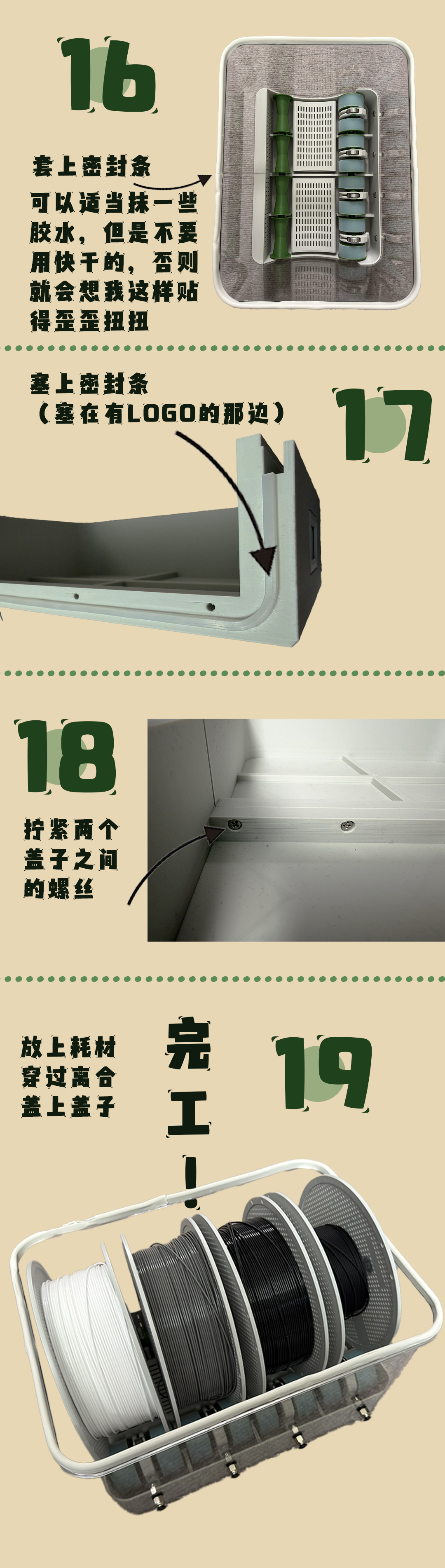

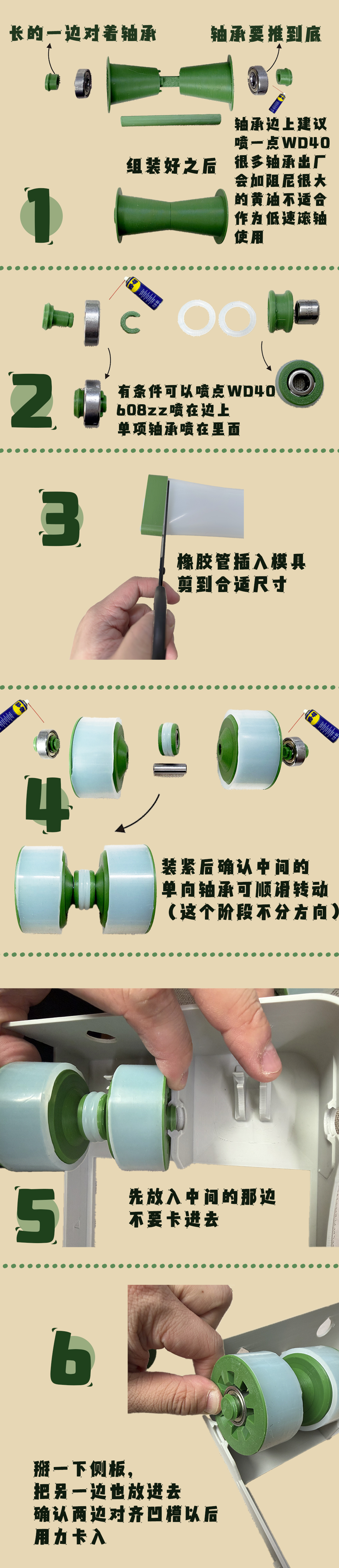

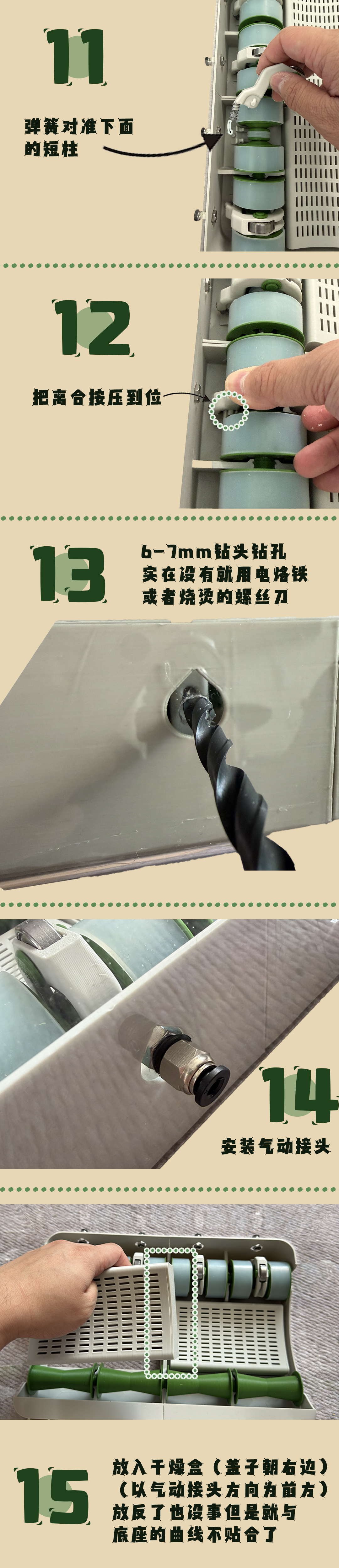

组装图示
