你手头是否有闲置的浮雕灯板套件？你是否在为不知道如何使用手头的浮雕灯板套件而发愁？你是否在为拍摄手办模型没有好用的摄影棚而苦恼？你是否每次拍摄手办模型的时候都在为补光发愁？那么现在这个设计可以一次性解决你的以上所有问题，适配拓竹浮雕灯板的带补光灯功能的小型模型手办摄影棚它来了！

该模型设计是基于拓竹的浮雕灯板套件KC009和KC010设计的，这两个套件灯板尺寸和电源线是一样的，只是两个套件内含的配件数量不同，所以如果你手头不管是有这两个套件的哪一个，都是可以用的。我手头的套件是之前买打印机拓竹送的赠品，之前一共送了好几套，想着家里都放上浮雕灯板的话太占地方了，而且供电也很麻烦，所以这套件就一直在手头闲置，由于我平时经常拍一些手办、模型、3D打印的小物件，每次都要把大摄影棚拿出来装好，还要考虑布光之类的，十分麻烦，为了便于日常拍摄使用，我考虑是否可以利用手头闲置的拓竹浮雕灯板套件设计一个带有补光功能的摄影棚，因此，这个摄影棚就应运而生了。

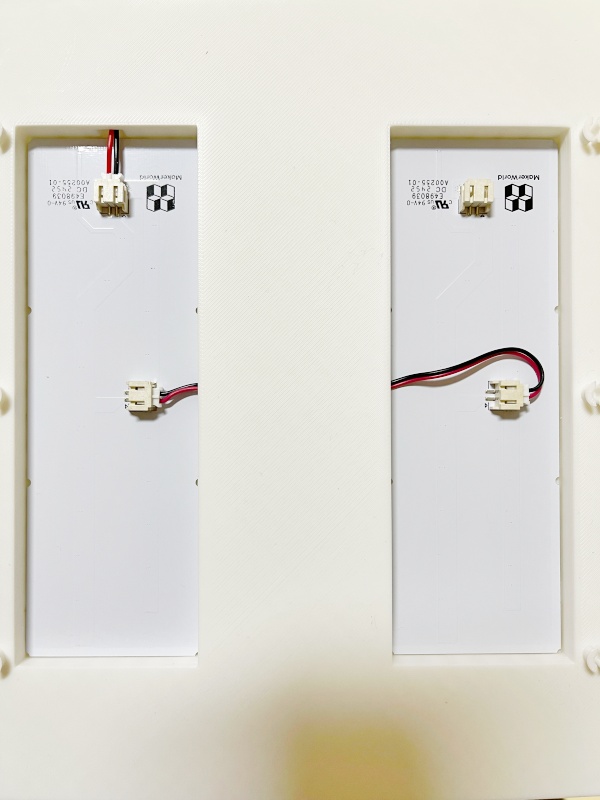

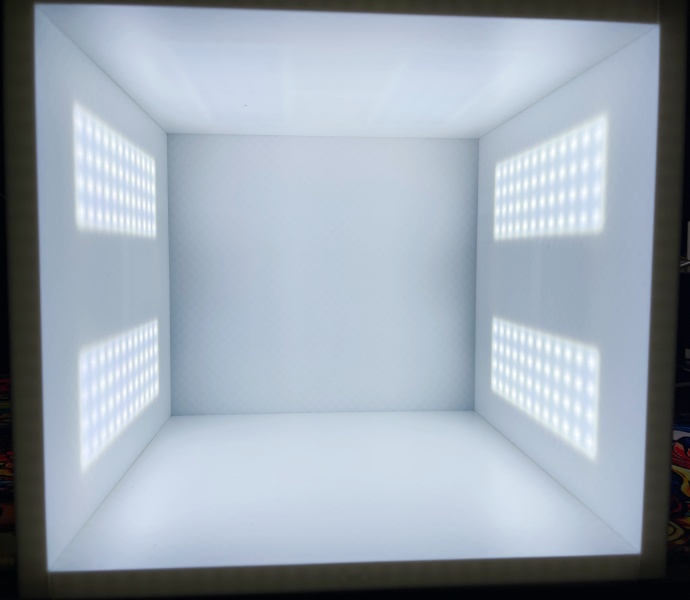

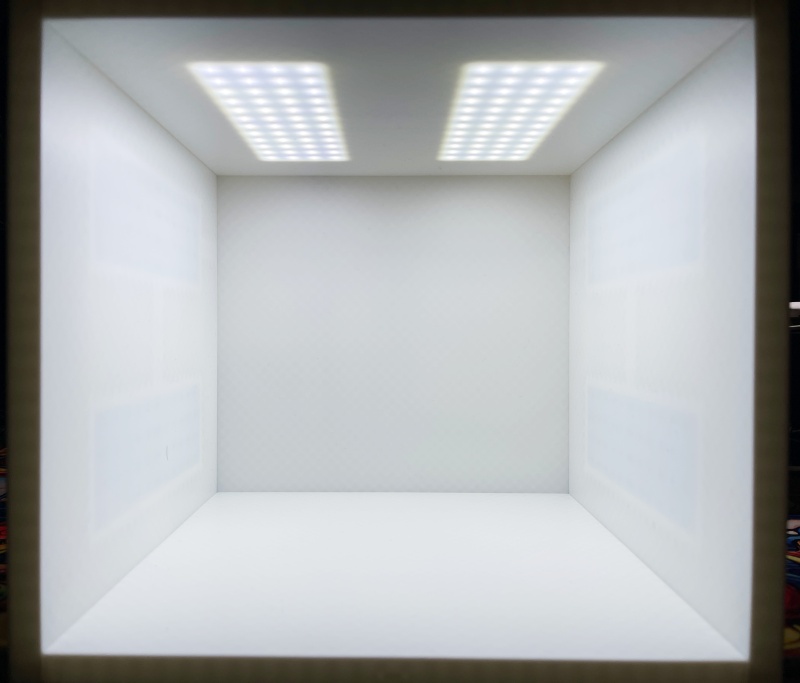

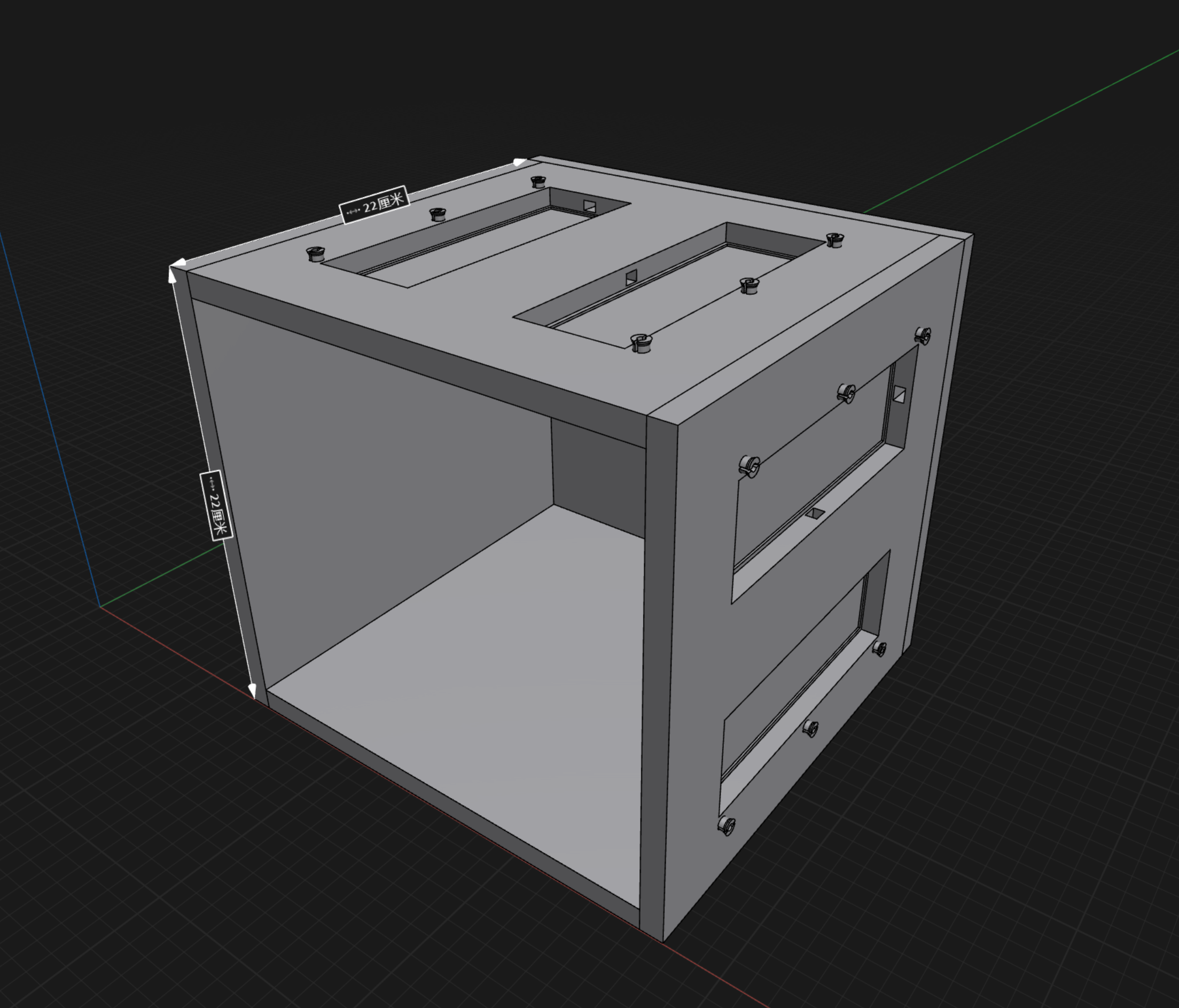

因为我没有大尺寸的机器，所以这个摄影棚是基于拓竹的P1S设计的，摄影棚是一个长宽均为22CM的正方形设计，分别在摄影棚的左、右、顶部各嵌入了2块LED灯板作为光源，左右两边的LED灯板为串联，由一个开关控制，顶部的LED灯板是一路单独的开关设计，共计两路USB2.0接口的分控开关。本来我考虑将灯板做成预埋设计，但是考虑到后续维护更换需求，以及不少朋友对色温控制也有需求，想使用多色温的灯板，所以就设计成了方便更换维护的设计。

摄影棚的材料通过测试，使用拓竹的PLA Basic玉石白（10100）效果最佳，既不影响透光效果，又不会造成明显反光，所有灯全部开启的情况下，摄影棚内的光线均匀柔和，拍摄时如果再增加一个正前方的光源，可以做到拍摄主体无阴影的效果。不推荐使用哑光材料打印，因为哑光材料会吸收光线，导致摄影棚内的灯光不均匀，需要使用普通PLA材质将光源进行漫反射，让光线更加的均匀，对于PETG材质，如果是哑光的应该正好，过于油亮的PETG材质也不推荐使用，因为那样会造成过度的反光，影响拍摄效果。对背景有追求的朋友，可以自己打印一个绿色、蓝色或者其他需要的颜色的首层测试作为背景色片，推荐使用哑光材料打印，减少反光。

由于拓竹的这个浮雕灯板套件不支持亮度和色温的调整，因此对于光线的色温和强度有追求的朋友，可以购买可调节色温和亮度平替灯板，某宝和某多上很多，直接搜索适配拓竹浮雕灯板套件的LED灯板就可以了，但是请注意尺寸，单个灯板的尺寸应为144mm长，48mm宽，其他尺寸可能无法正常安装，请购买的时候一定注意灯板的尺寸。

物料方面，除了套件中自带的电源线和USB开关，你还需要额外购买用于延长电源线连接用的2Pin电源线PH2.0端子，公头和母头各需要买3~5根，一头带2Pin端子，一头不带端子便于接线，拼接灯箱需要使用3D模型专用胶水辅助固定，推荐使用9406或者5800胶水。

由于灯板使用的是5V2A的供电，所以请使用摄影棚补光灯的时候使用非大功率快充充电头，就是用平时买电子设备的时候送的那种普通接头或者充电宝就可以，使用大于5V2A的电源，可能会损坏灯板或者造成用电事故。

灯箱的组装相对简单，虽然需要接线，但是由于使用的是5V的直流弱电，所以不需要有什么电路基础知识，你只需要简单的把红线和红线串联，黑线和黑线串联就可以了，不需要区分零火线和正负极，只需要对应颜色的线路接起来然后把2Pin端子插上就可以了，2Pin端子也是防呆设计，差错的话是无法正常插入接口的，所以无须担心接线问题。

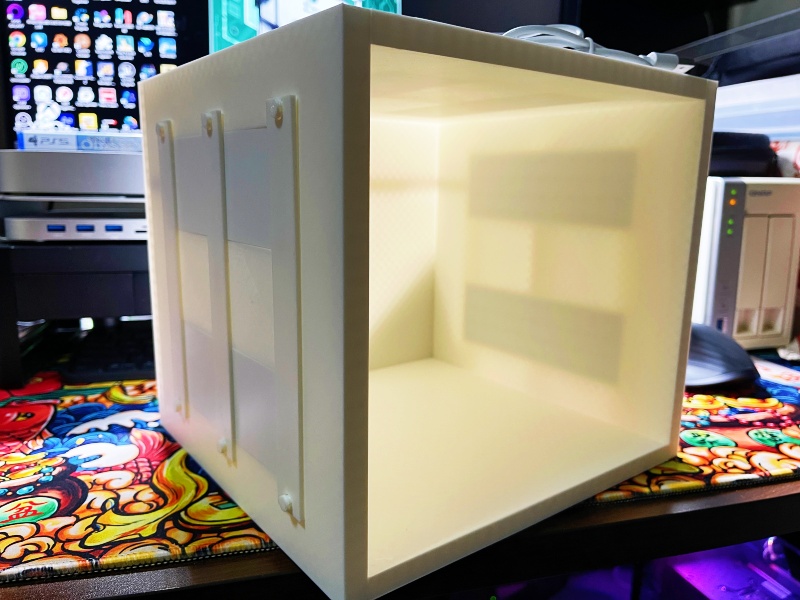

具体的安装说明请参考下方的PDF说明文档操作。灯箱背部为了便于接线，预留了接线用的开口，可能不太好看，但是他在背部，也都预留了线路的卡槽，线路接好后只要在线槽里他是不会脱出的，如果说有强迫症朋友看着不舒服，后续我会考虑把线槽对应的挡片放出来，打印一套装上就可以了。

为了更便于安装，拼接用的卡槽部分开启了支撑，以确保安装更加顺畅，实测不开启支撑默认的悬垂设置也可以正常打印，开启支撑多消耗20g左右的耗材，如果对耗材消耗不在意的朋友，无需关闭支撑，其他打印配置默认即可，因为这几块板子都是大面积的平面，所以打印时请关闭机箱的辅助风扇，以免造成打印件有收缩冷却纹和翘曲变形，如果你打印总是翘曲变形，请清洁打印板，并在打印板上涂胶，实在不行增加brim辅助固定，我个人打印包括各种测试件都是一次成型，没有一次翻车的，所以清洁打印板涂胶水很重要，请按照我说的操作去设置。
