ENGLISH:

I designed this panel plug to neatly close standard Ø22.5 mm holes, typically used for installing selector switches, push buttons, pilot lights, and other panel-mounted devices in electrical enclosures.

It’s perfect for sealing unused mounting holes while keeping the panel clean and protected.

📐 Technical Specifications

• Compatible hole diameter: 22.5 mm (universal industrial standard)
• Thread: M22x1.5

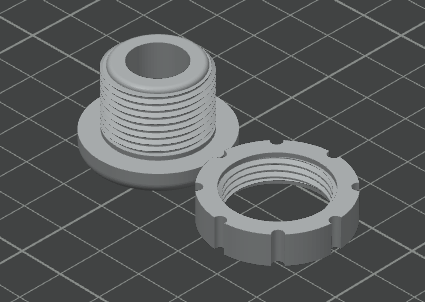

• Includes:

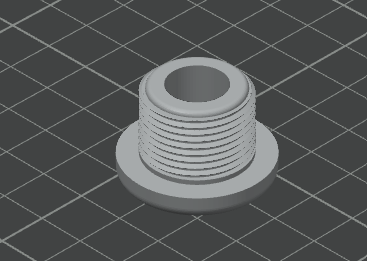

  • Front plug

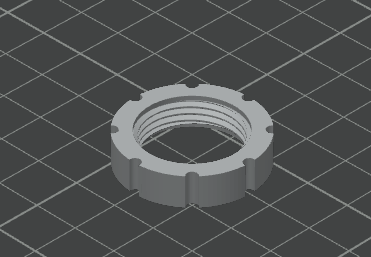

  • Rear threaded locking nut
• Quick and easy installation

🛠️ Installation

Insert the plug from the front side of the panel and tighten the locking nut from the back until secure.

For outdoor electrical enclosures or humid environments, I recommend using a rubber gasket or sealing washer between the plug and the panel to improve protection against moisture and rain.

🎯 Applications

• Industrial electrical panels
• Junction boxes
• Control panels
• Closing unused mounting holes

The model is designed to be strong, functional, and easy to print.

ITALIANO:

Ho progettato questo tappo fronte quadro per chiudere in modo semplice i fori standard da Ø22,5 mm, tipicamente utilizzati per l’installazione di selettori, pulsanti, spie luminose e altri dispositivi da pannello nei quadri elettrici.

È ideale per tappare fori di predisposizione non utilizzati, mantenendo il quadro protetto.

📐 Caratteristiche tecniche

• Diametro foro compatibile: 22,5 mm (standard universale per impianti elettrici)
• Filettatura: M22x1,5
• Composto da:
  • Tappo frontale
  • Ghiera posteriore avvitabile di fissaggio
• Montaggio semplice e veloce

🛠️ Installazione

Inserire il tappo dal lato frontale del quadro e avvitare la ghiera dal retro fino a completo serraggio.

Per quadri elettrici installati all’esterno o in ambienti umidi, consiglio l’utilizzo di una guarnizione o rondella in gomma da inserire tra tappo e pannello per migliorare la tenuta contro umidità e pioggia.

🎯 Applicazioni

• Quadri elettrici industriali
• Cassette di derivazione
• Pannelli di controllo
• Ripristino fori inutilizzati

Il modello è pensato per essere robusto, funzionale e facile da stampare.
