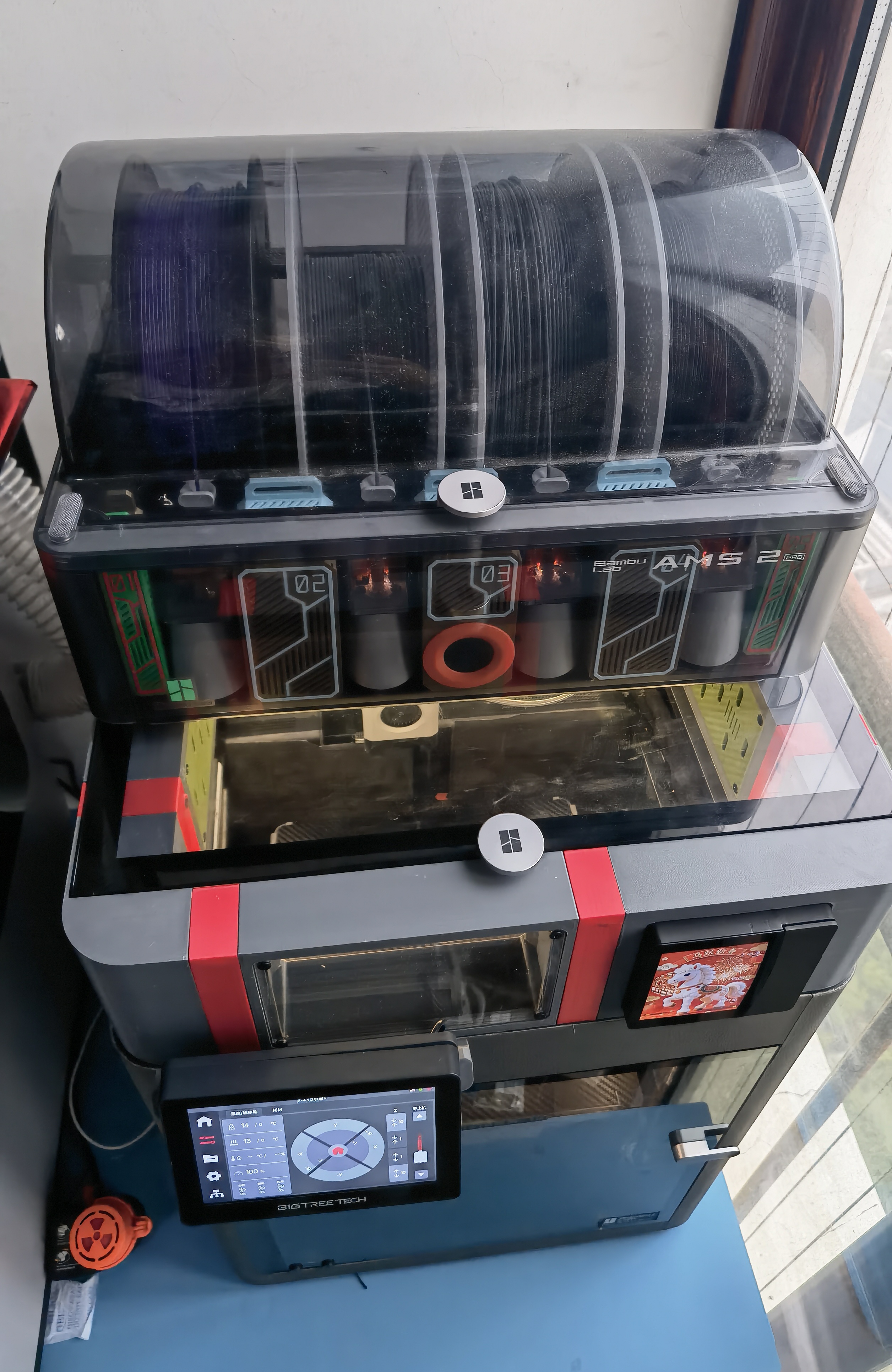

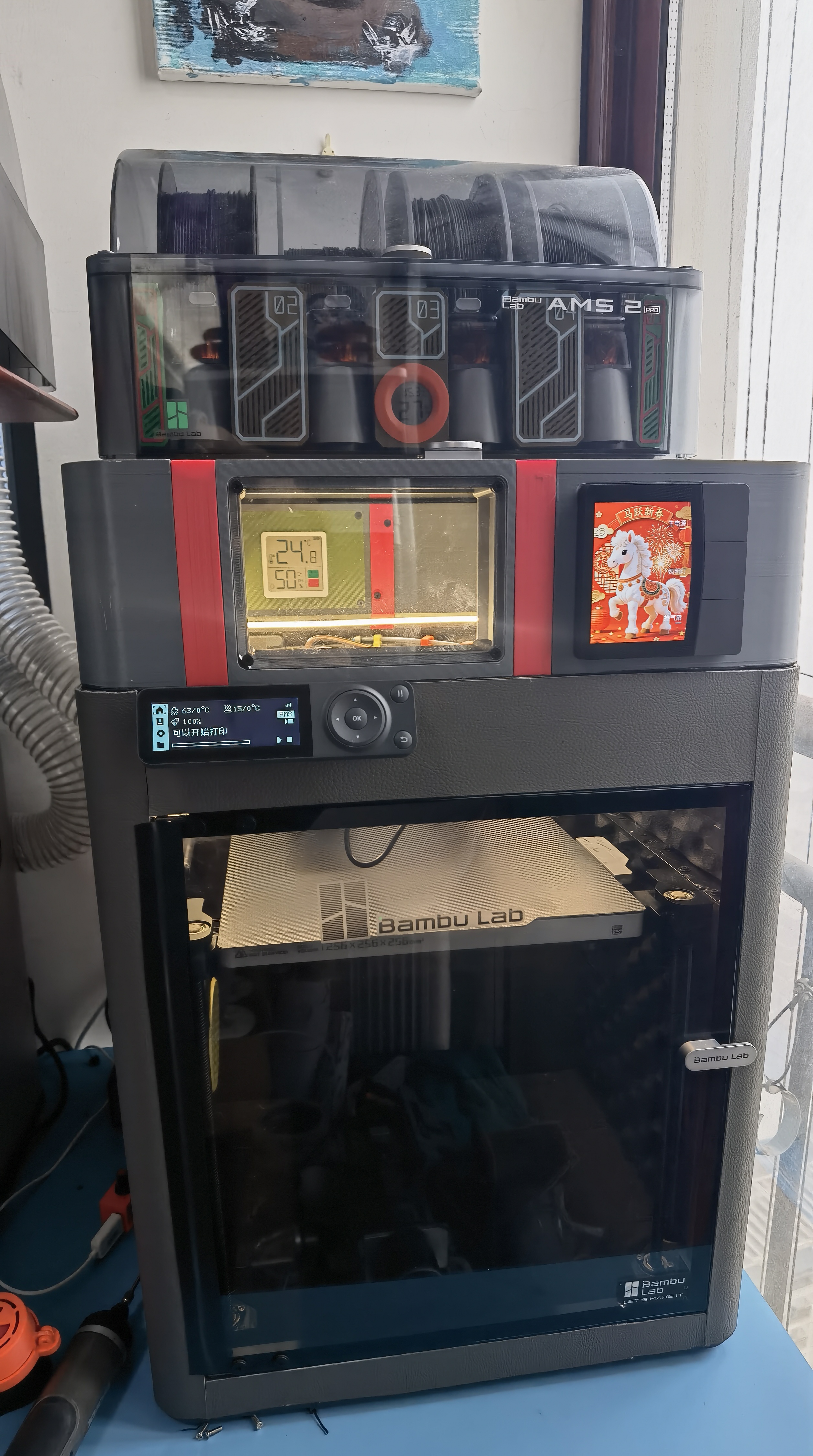

自从将A1 mini升级成P1S之后，给我的3D打印带来了更多的便利和乐趣，之前设计的“P1S封闭式排气系统”得到了大家的喜欢，因此闭关两月，推出了这款智能化适用于P1S或X1C的增高架。增高架总体高度110mm，适用于拓竹的P1、P2和X1系列。

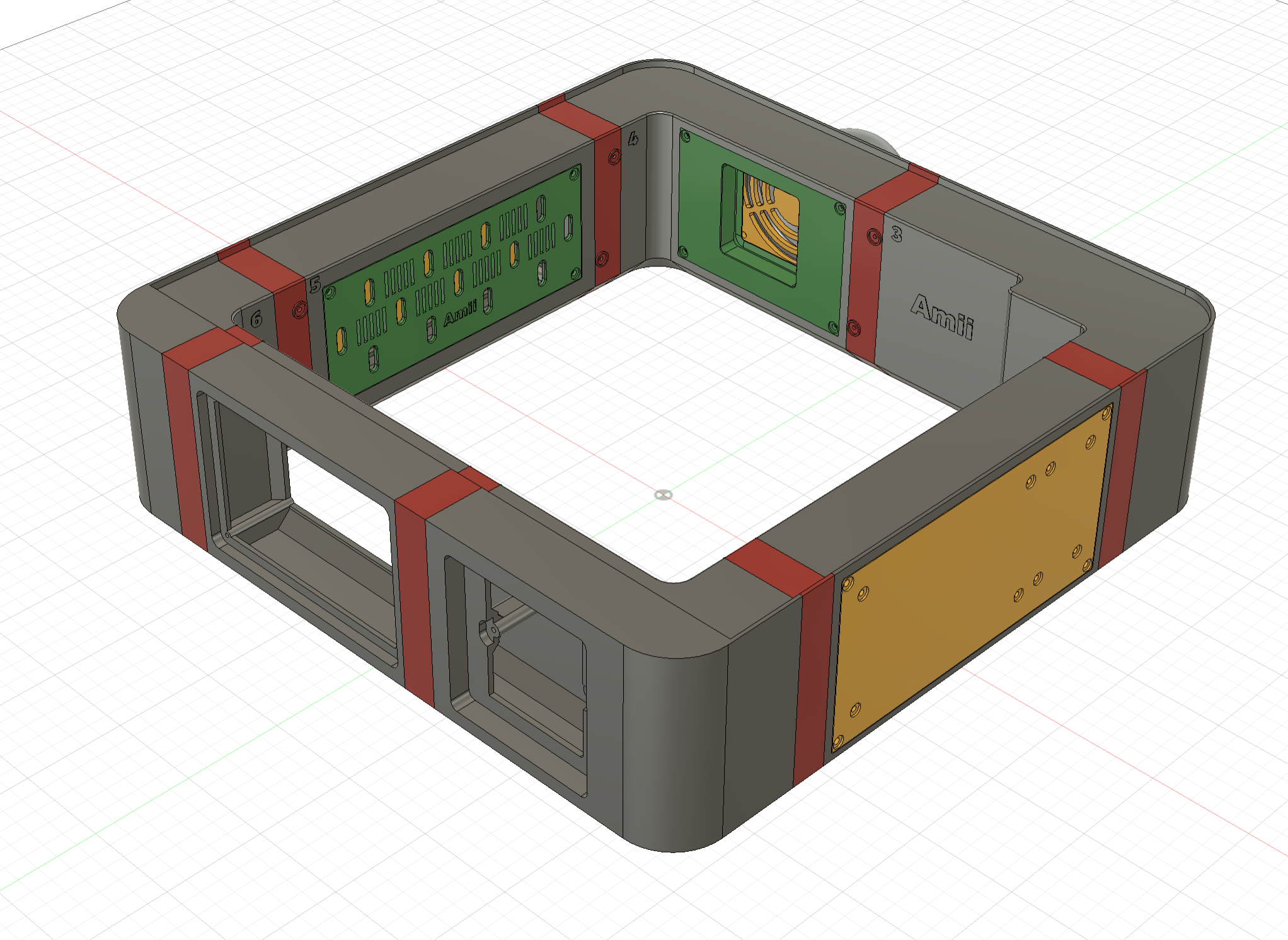

增高架采用模块化设计，主要由7个主体模块和18个应用模块组成。每个应用模块都就可以单独更换，也可以根据尺寸设计自己的应用组件。

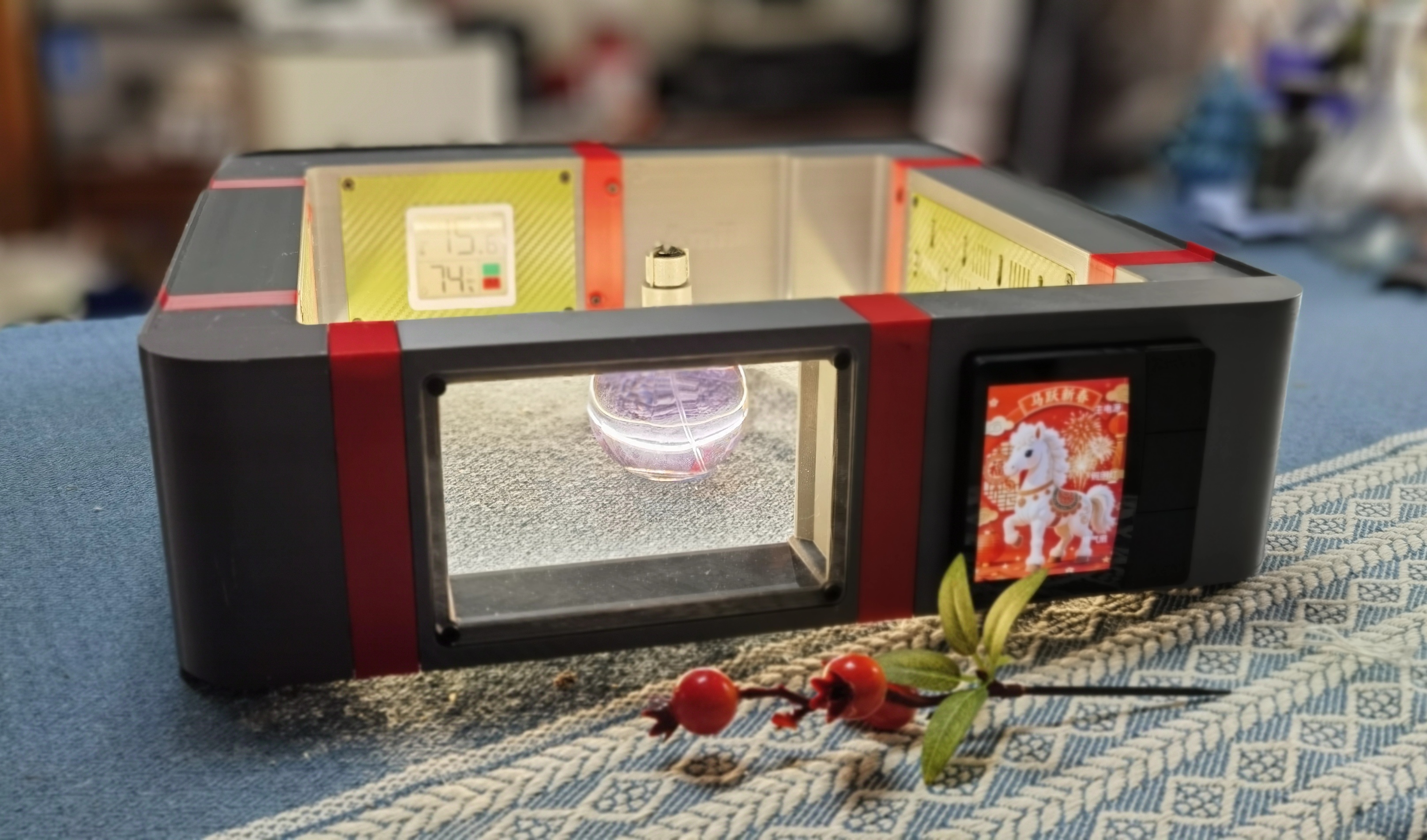

主控制采用带屏的智能控制开关，标准86底盒设计，可以接入多种智能开关。带屏的开关可以更直观、更方便的控制，还能根据不同的场景设置不同的背景和主体（图中展示的为米家的带屏智能开关）。当然，如果考虑到成本，也可以采用普通的开关，进行3-4路的控制。

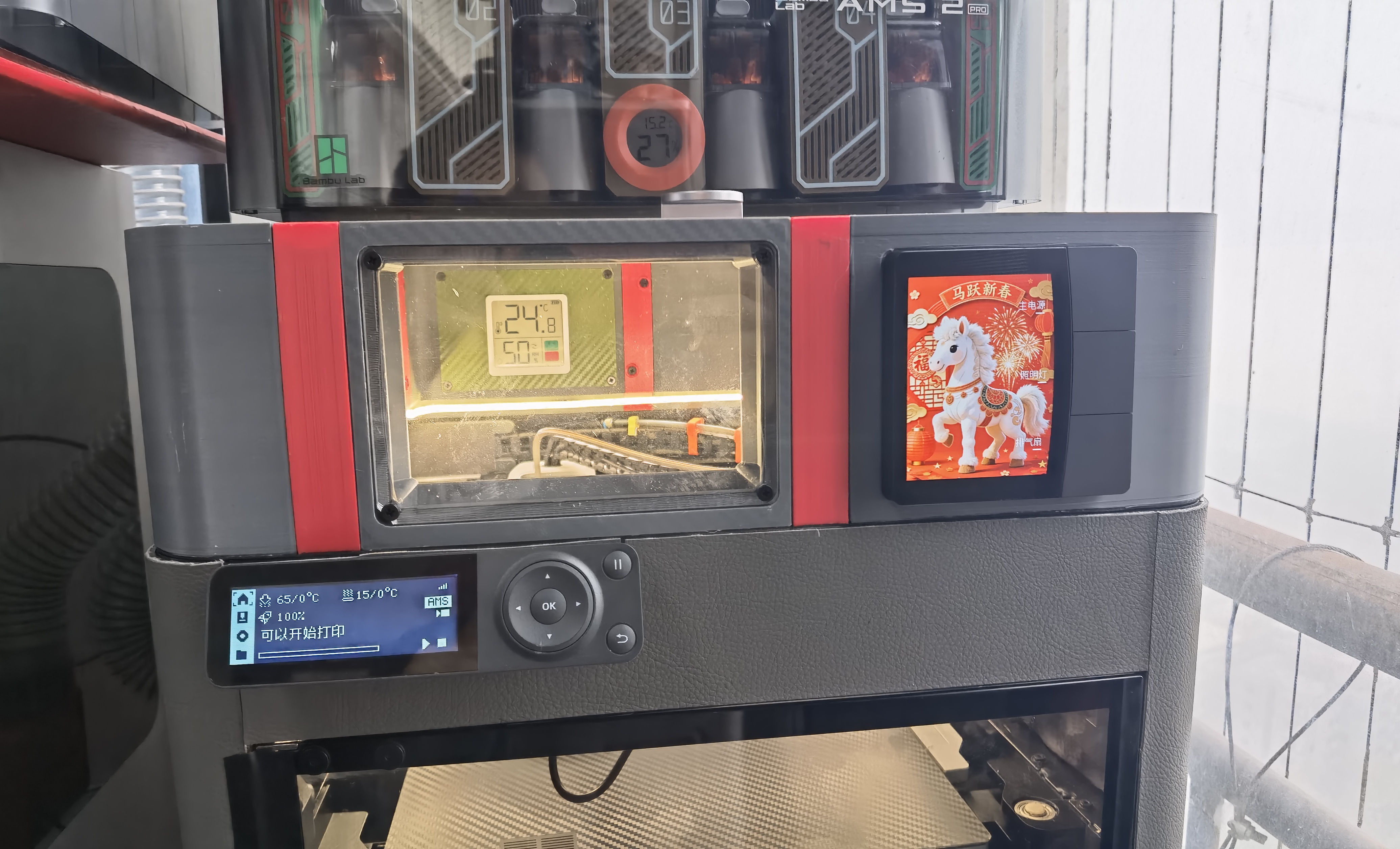

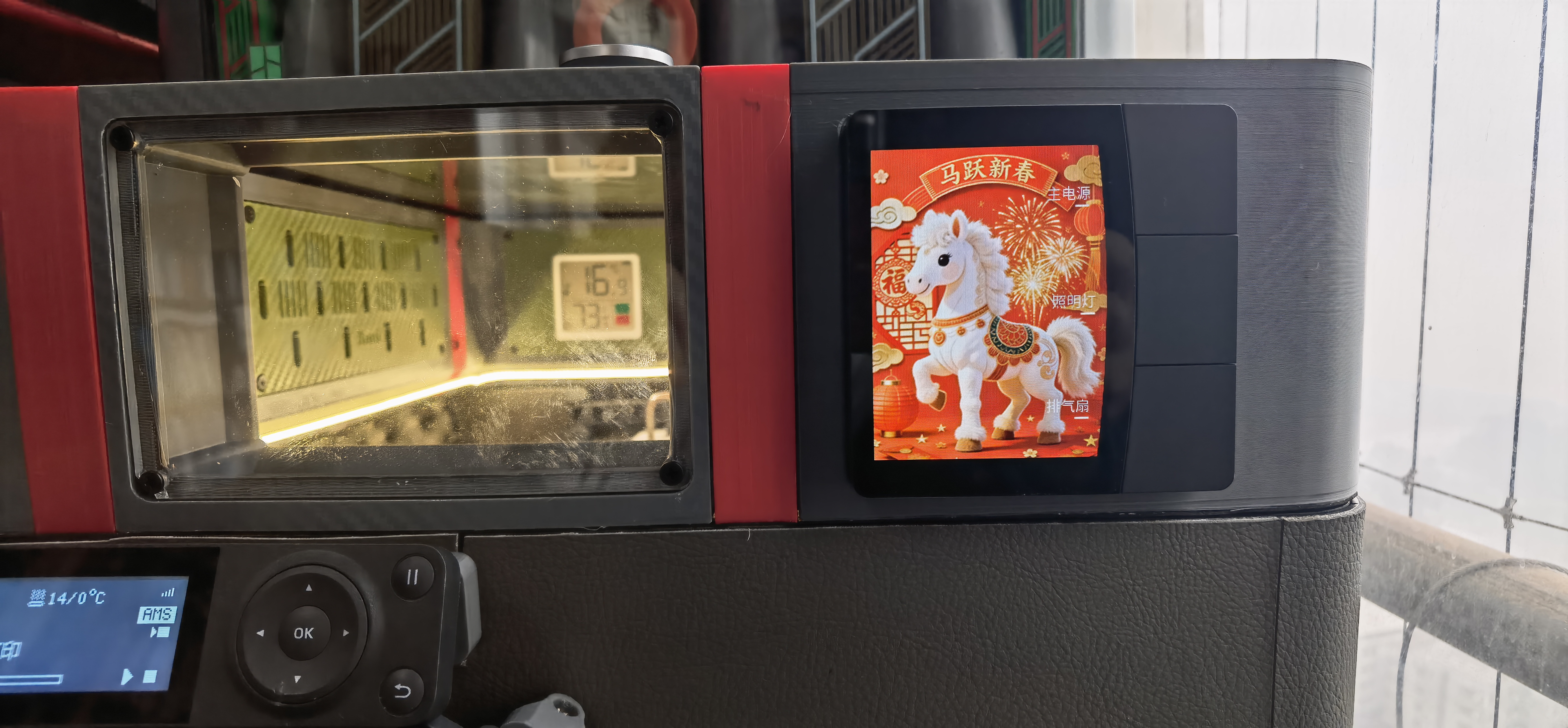

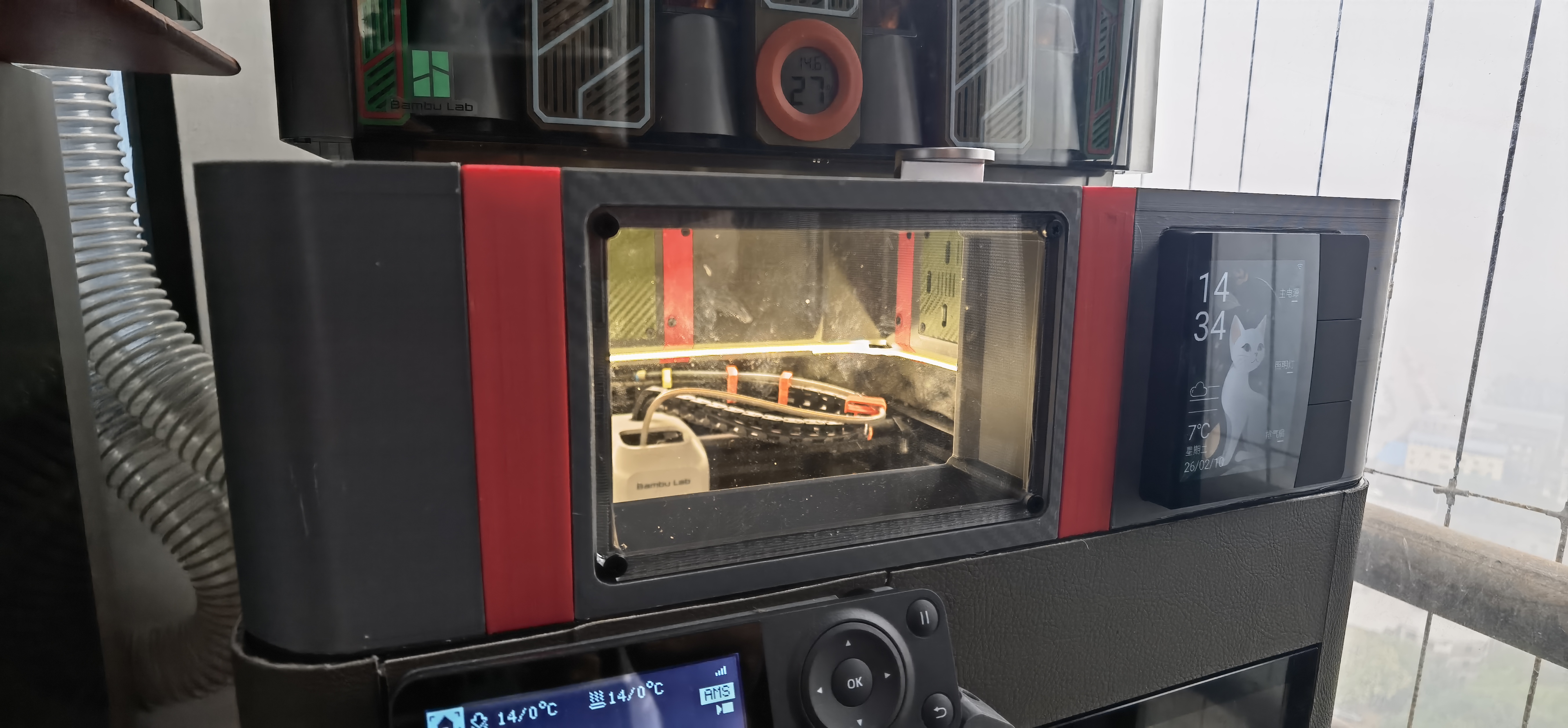

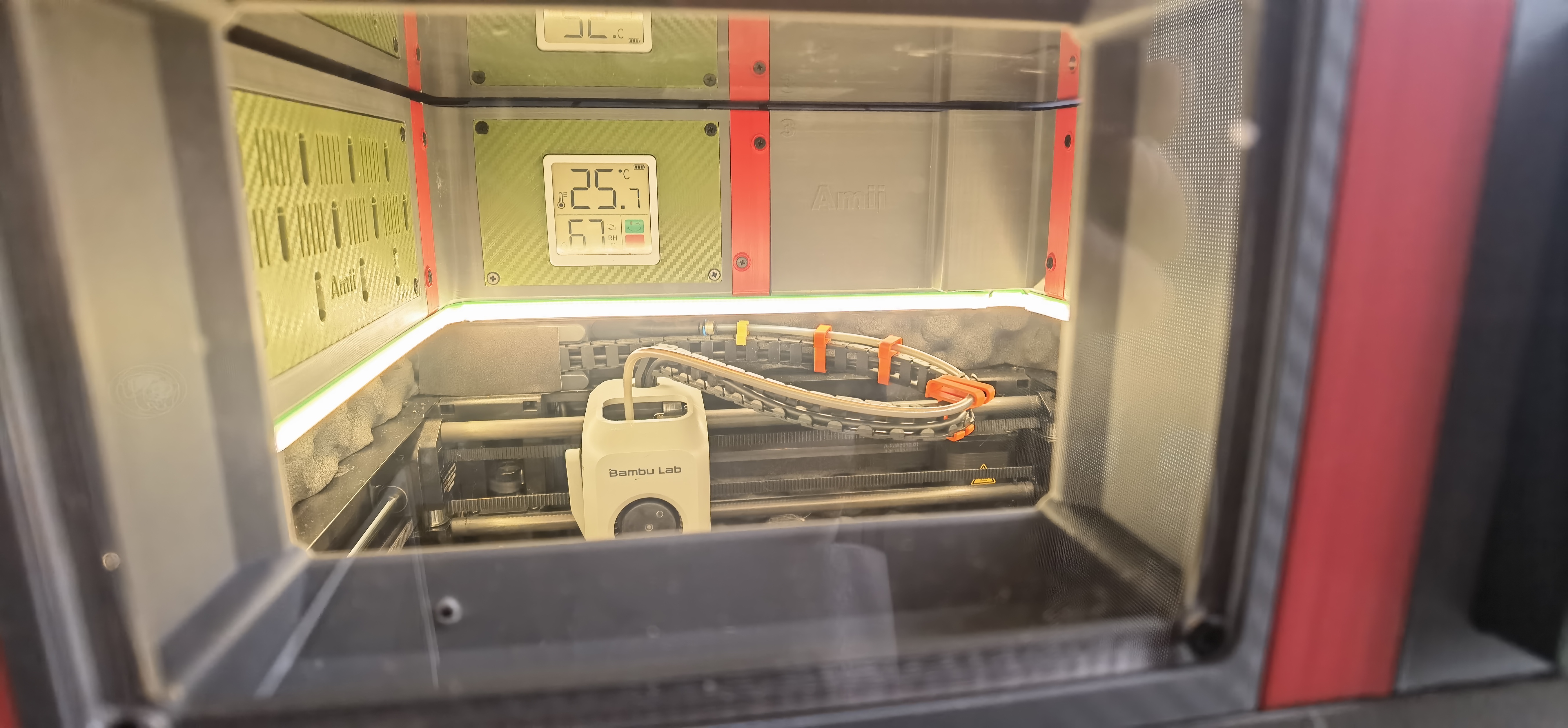

增高架前面预留了一个多功能窗口，安装亚克力的话，可以作为观察窗口，观察打印机内部的打印情况。换成其他组件，则可以作为其他用途，比如装饰摄像头组件可以拍摄正面角度的延时摄影；接入宜家洞洞板，则可以挂载更多的组件。

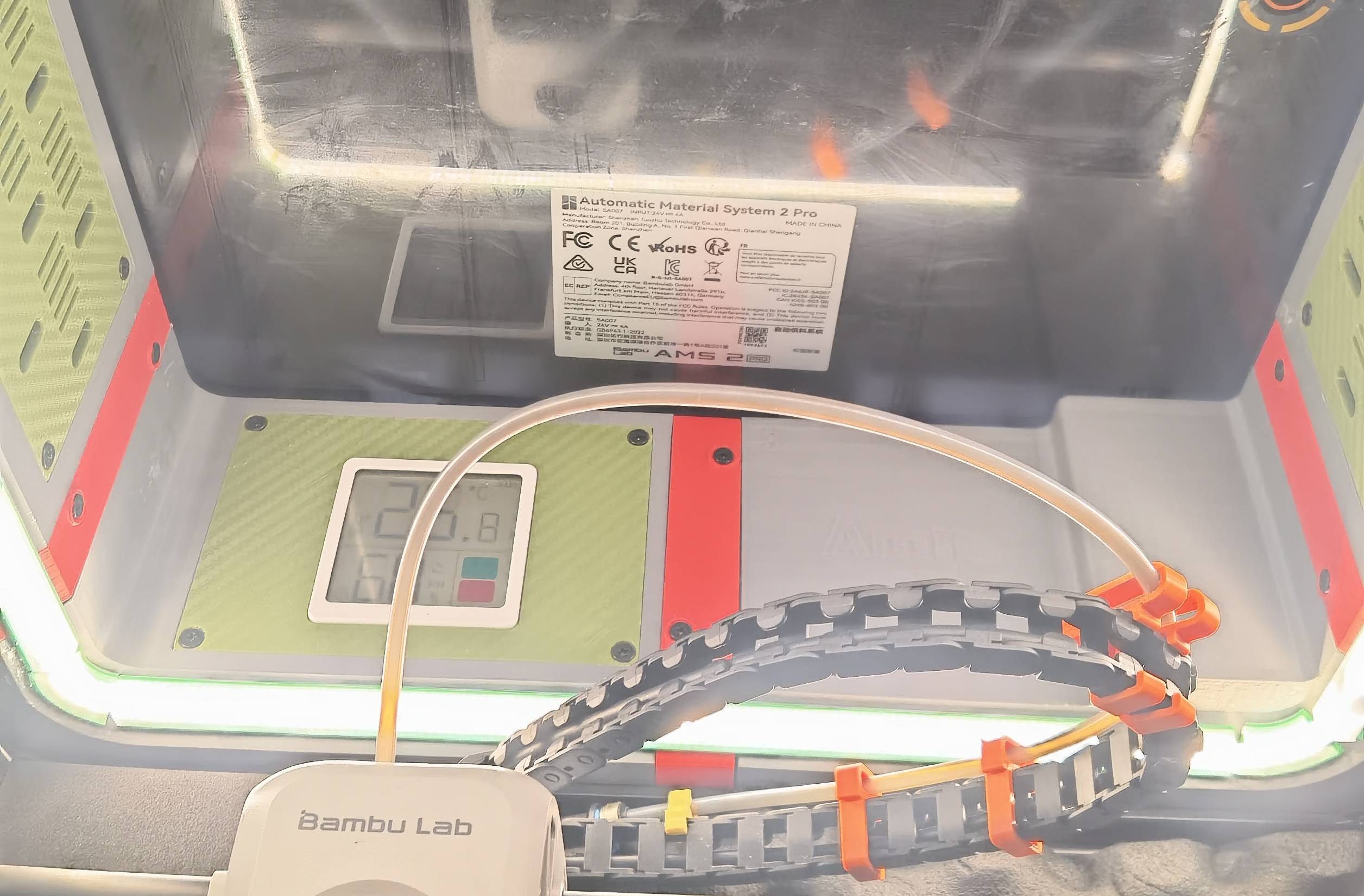

架子内部为空心的，可以安装各种控制功能组件，例如电源模块、增温模块等。面向里面的位置应用板预留了宜家洞洞板，可以挂载多种应用，同时洞洞板孔洞也做排气散热的进气口，方便排气风扇抽走废气和散热。

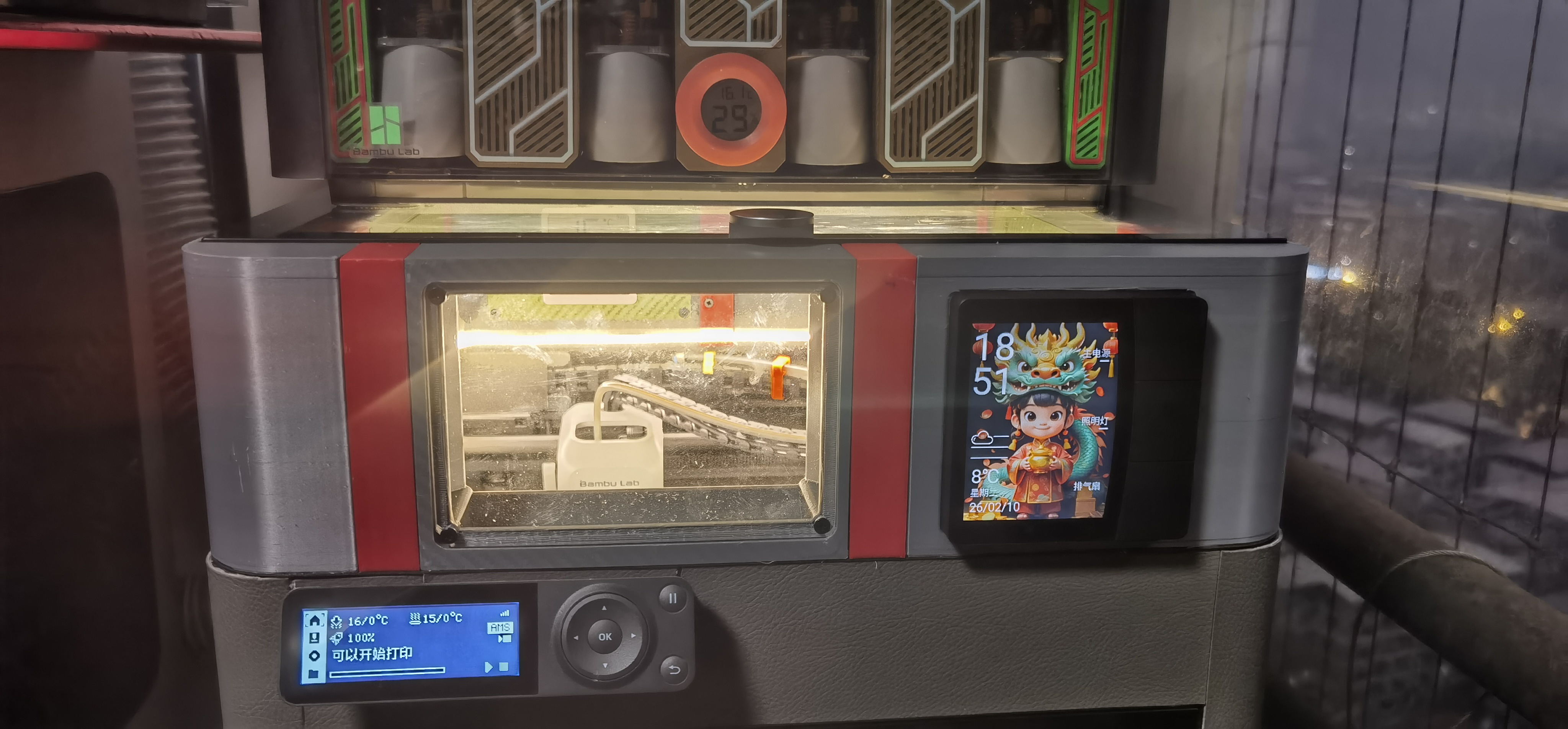

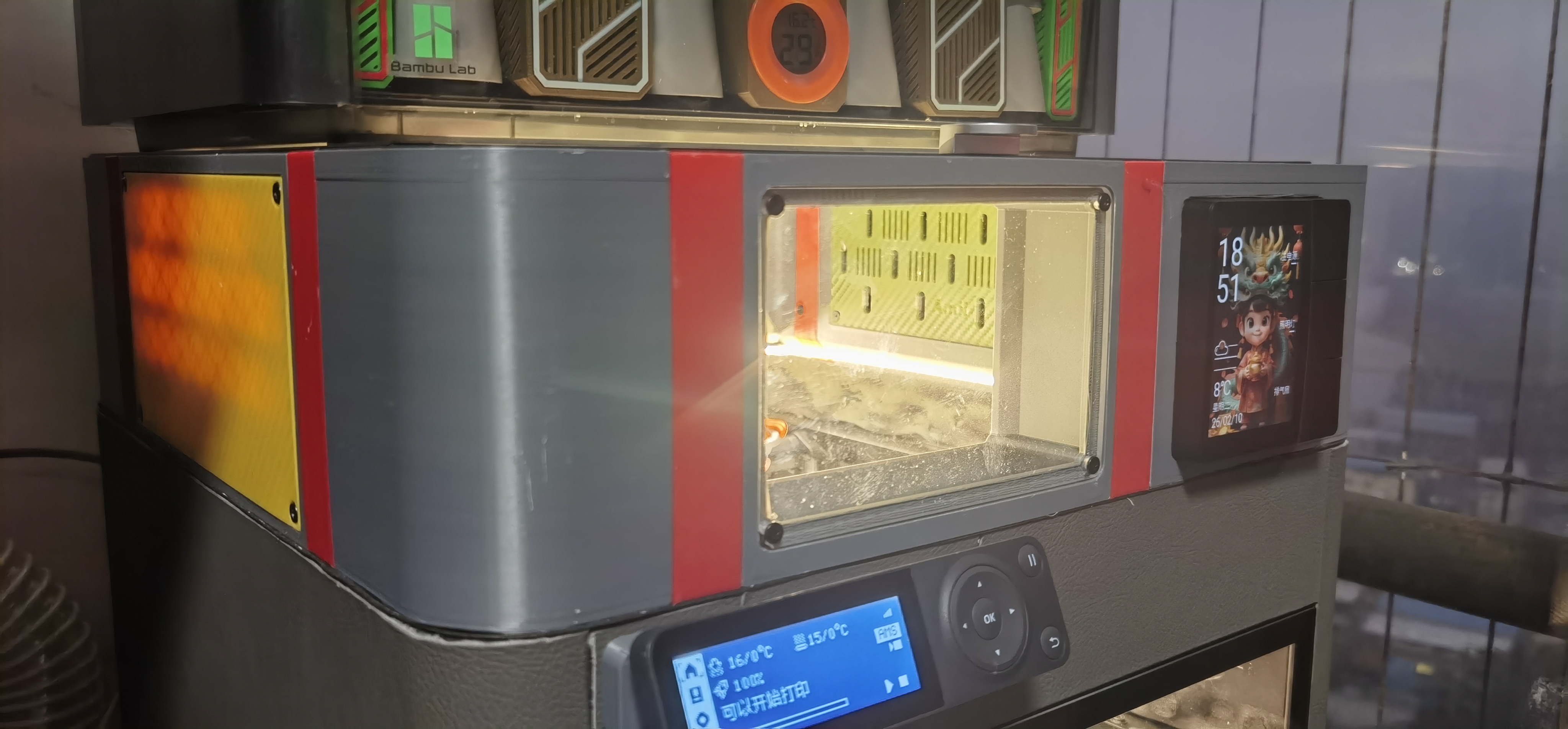

灯光采用5mm宽的LED灯带，安装在灯带座上。灯座通过螺钉固定在增高架子上，方便更换，盖上等待盖子。灯带与底座成45度角安装，照射面更广。灯带盖子建议时候白色或透明色的耗材打印，这样透光性比较好（图中使用的是5V中性光灯带，透明PETG灯带盖、绿色等待座）。

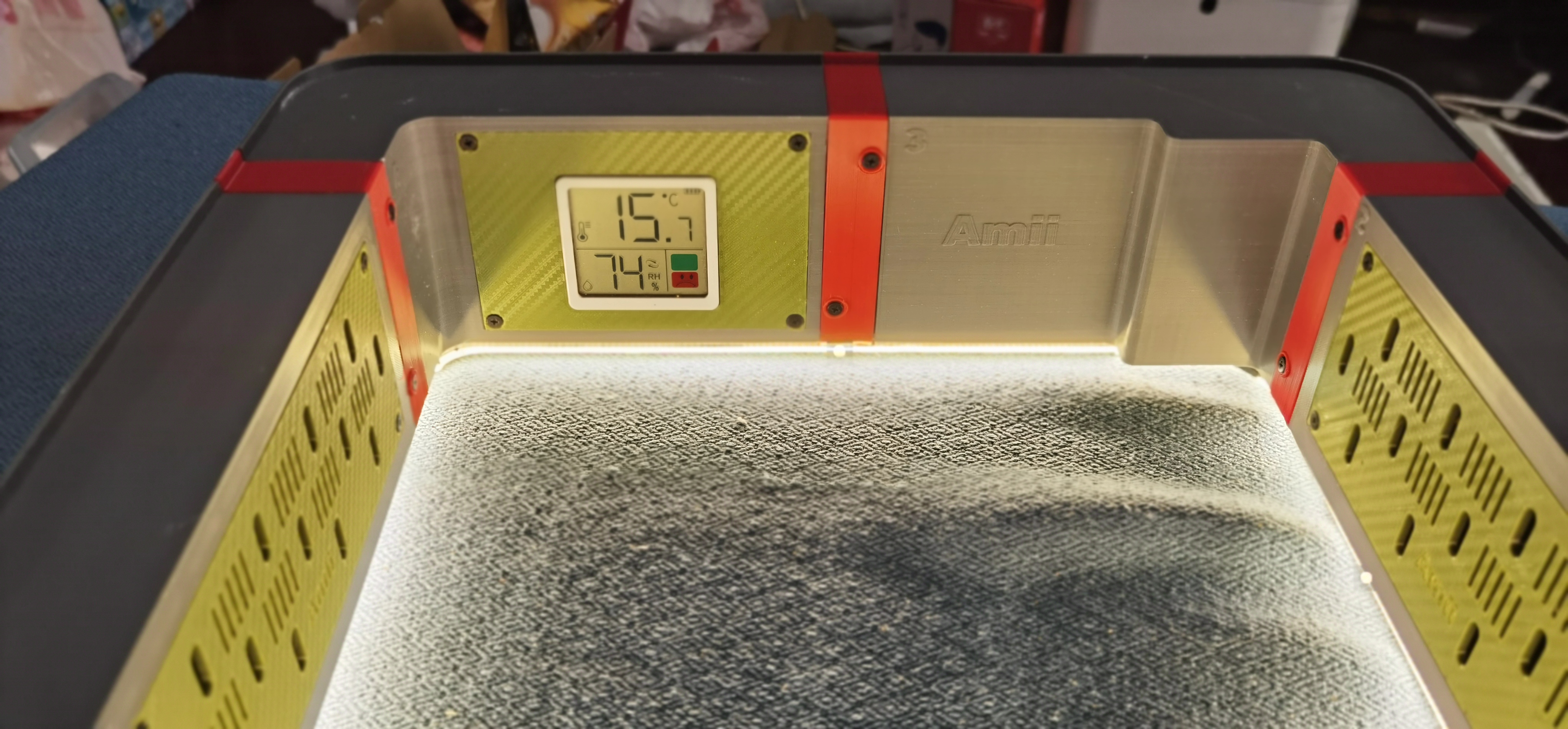

架子接入了温湿度控制传感器，实时检测抽出的废气的温湿度，通过各种场景的设置，可以为自动控制其他功能提供数据，进行自动的控制。

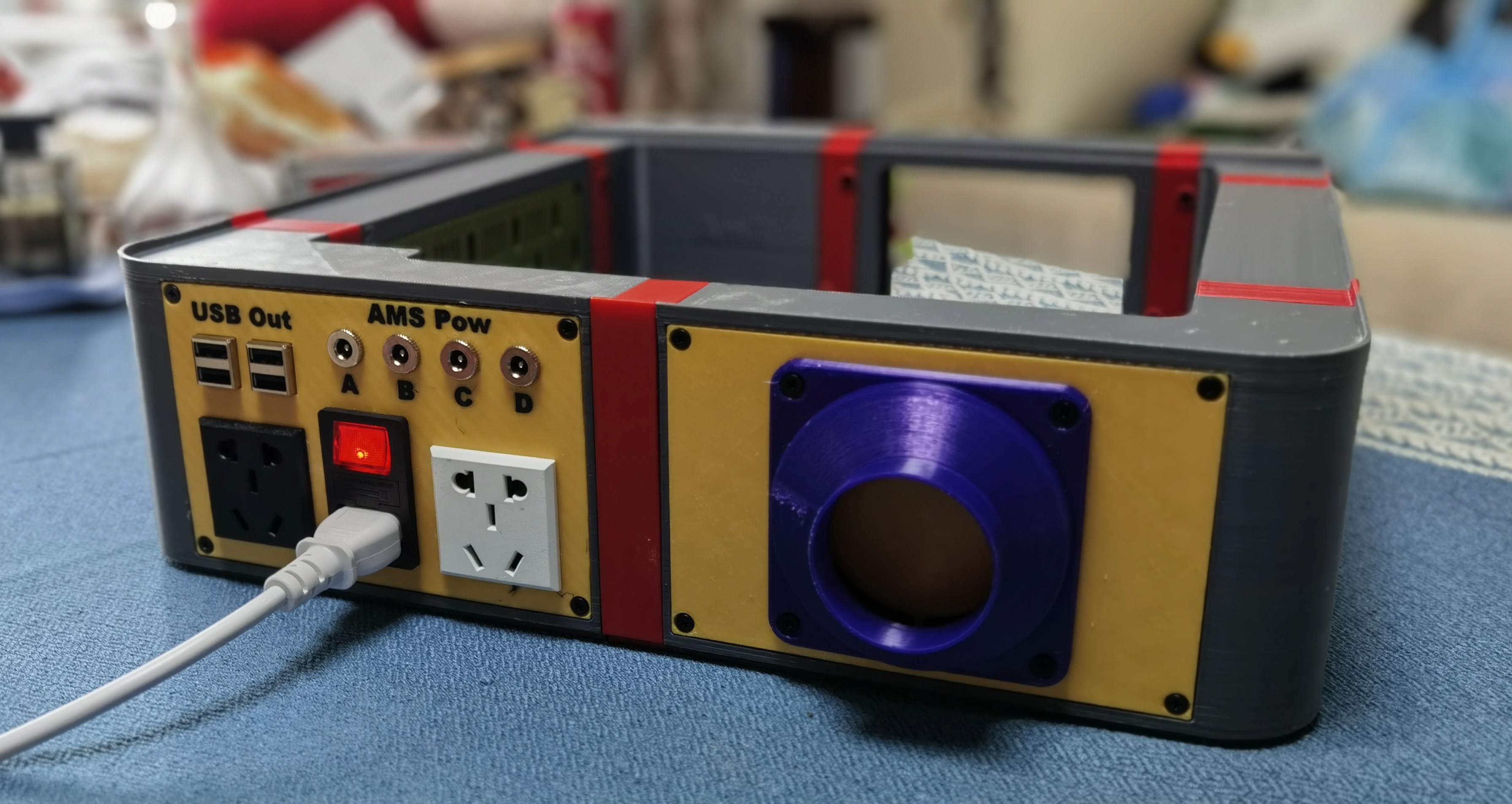

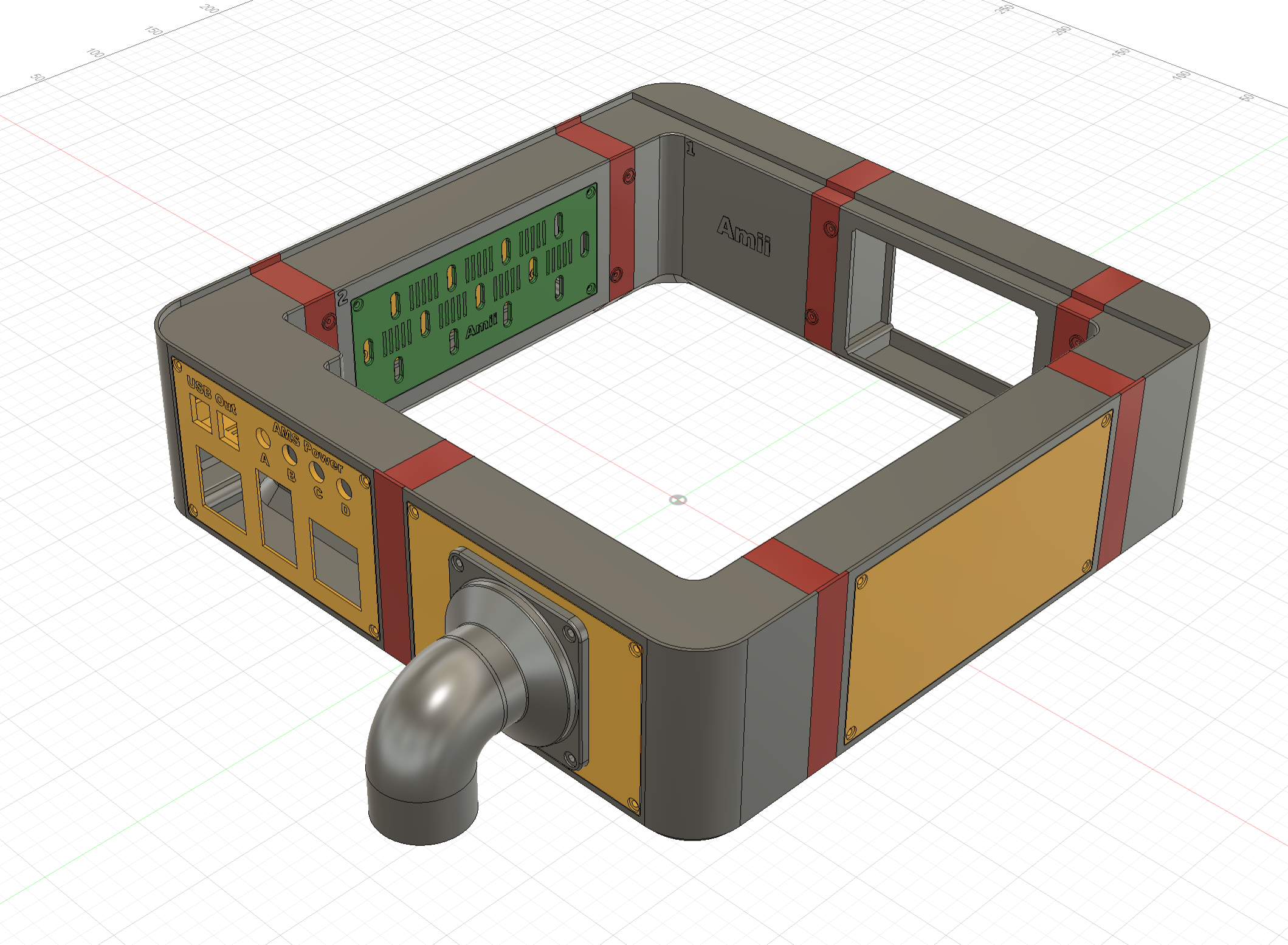

架子背面布置了排气风扇和各种电源输入/输出接口。排气风扇也采用模块的设计，更换不同风量的风扇时，只需跟换相应的面板即可。电源控制部分，增加了两路220V交流电的输出，可以用于接机箱电源或其他电器设备。背板还提供了4路24V4A直流输出，通过5.5/2.1圆形接口，可以方便接入AMS2 pro的烘干电源，同时支持4台AMS的耗材烘干，更省时省力。同时还提供了4路5V2A的USB输出，可以接入各种低压设备或为其他智能控制设备供电（如摄像头等）。

7个主体模块通过红色榫接环进行榫接，榫接深度10mm，并加入了螺钉的固定，更加稳固，架子壁厚3mm，上面可以承受更重的物品都不会散架。底部增加了LED灯带，可用接入控制开关或接入调光电路，可以控制光的亮度和开关。

通过接入了智能开关，利用智慧场景可以实现多种自动化的控制，例如打开电源10秒之后自动打开风扇，关闭电源1分钟后才关闭风扇等等。也可以通过温度传感器，当箱内温度达到一定值时，自动打开或关闭风扇，以保持箱内温度的恒定。图中展示的是接入米家系统，将智能开关换成支持hilink的，则可以使用华为智慧生活进行控制。

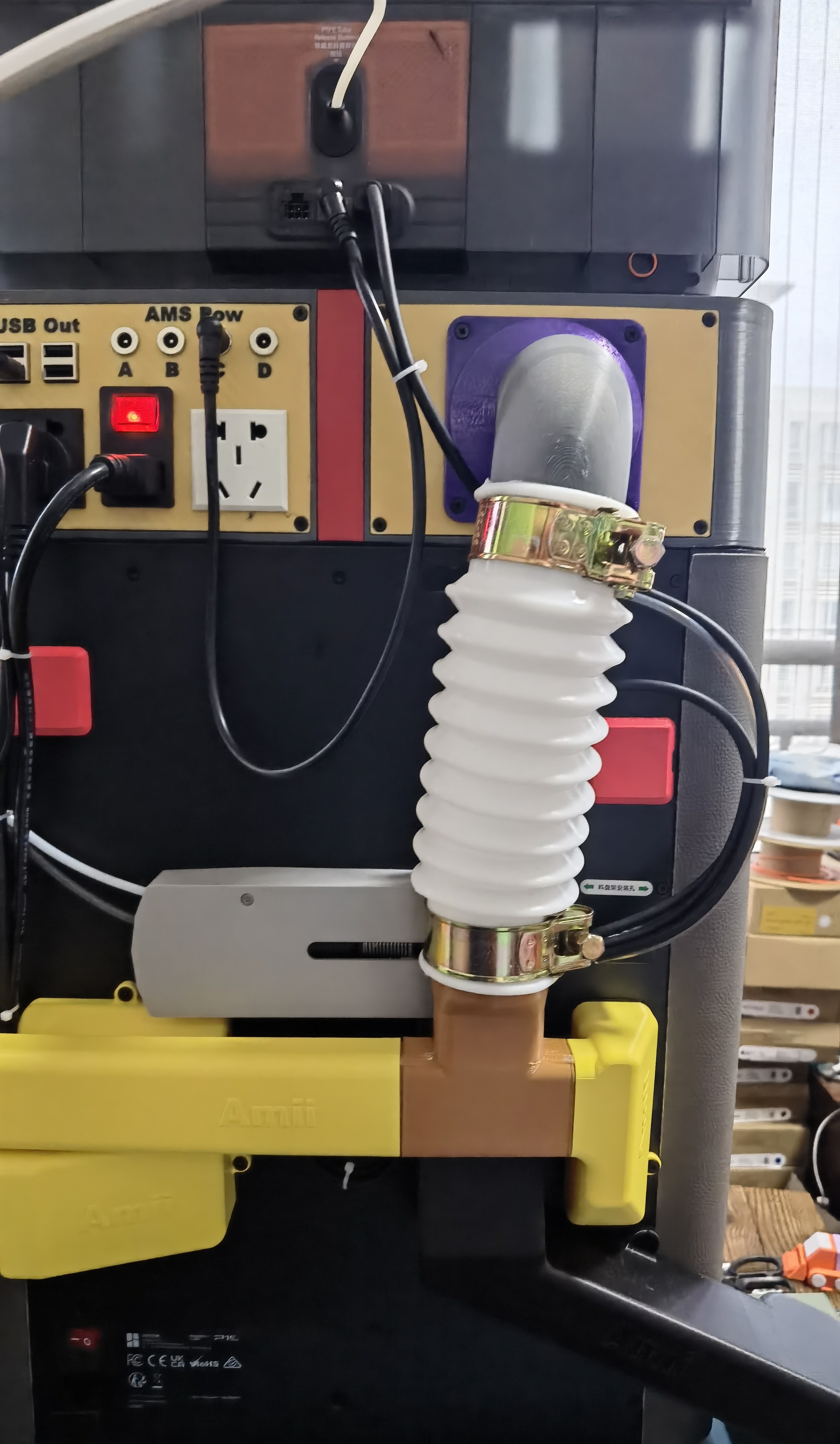

与封闭排气系统对接，可以公用排气系统的风扇，增高架不用安装风扇。

架子装配用到了电源模块、控制设备等，同时需要用到M3X10的螺钉40颗、M3X16螺钉2颗、M3X16的螺杆和螺母4套、M3X30螺杆和螺母4套。（具体见组装指南《装配图及设备链接接线图》）

后续将陆续新增或更新各种适配组件，敬请关注。

更新日志

2026-2-25更新为4.3版本

1.新增了LED灯带座和盖子，解决了原先灯带粘贴不牢掉下来问题。

2.优化了部分主体组件的尺寸，组装更牢固。

3.更新了安装说明文档，新增了各个电器组件的链接。
