模块化空气过滤器

介绍：

因为没有找到自己心仪的空气过滤器（大小、排气方式、适用多个管道），所以自己做了一个。

模块化空气过滤器，可同时为4台打印机（或其他需要排气的设备）使用，顶部使用50mm排风管（50/80/100mm可选），底部使用120*120*25mm风扇抽风，中部滤芯（15元左右一个）或滤网+活性炭的组合，即便没有外排条件也能获得不错的空气质量（至少是PM2.5不会那么高）。

滤芯层+活性炭层整体大小：

带底座/脚：150*150*260mm 不带底座/脚：140*140*220mm

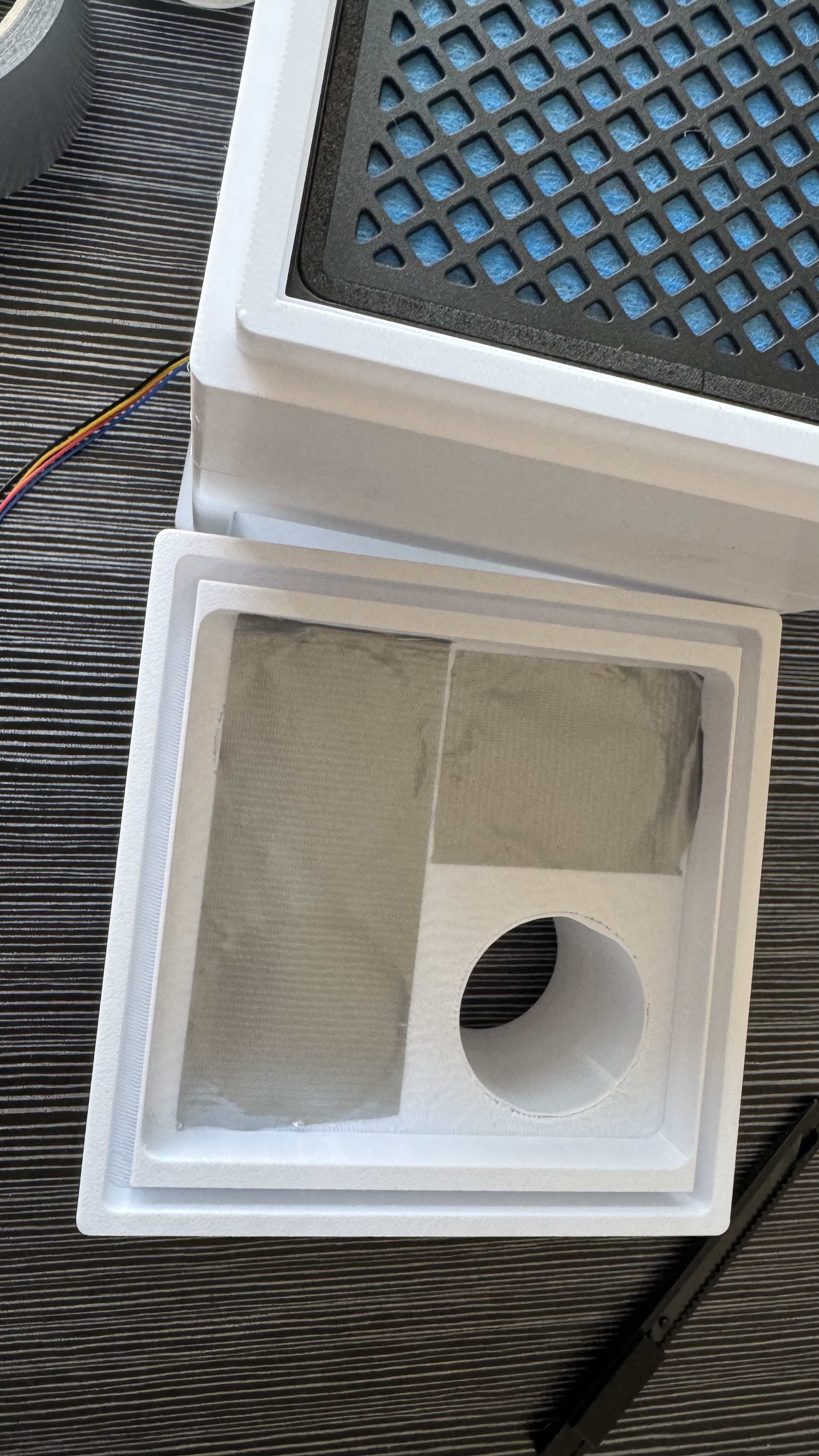

可选：滤芯层140*140*27mm 活性炭层140*140*27mm

排气方式：上进下出。

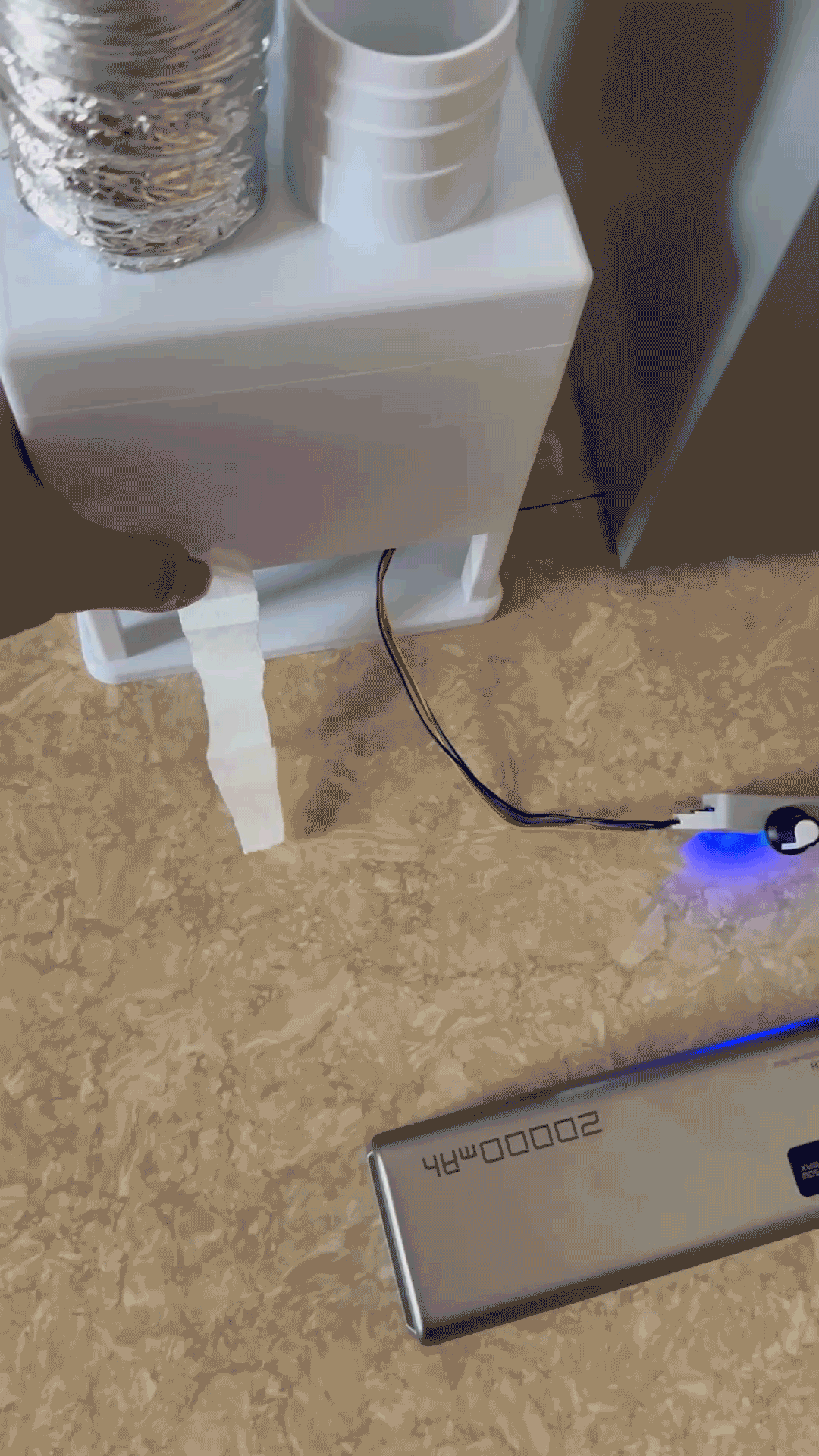

取电：USB取电，可以使用充电宝供电。

优点：

无五金件也可以直接使用，滤芯或者活性炭可选，成本不高。

因为是模块化，也可以：

打印多个滤芯层放置多个滤芯。
打印滤芯层+活性炭层组合使用。
其他搭配……

需要准备的物品清单：

PETG耗材 362g（只打印风扇层+滤芯层+50mm通风管）（另外请确保耗材收缩率一致，PETG需要封箱打印）
防尘网 （可以买一大张剪着用）
120*120*25mm 4线12V 0.8A风扇
PWM调速器
车载空气滤芯 （尺寸111*120*22mm）
柱状椰壳活性炭 （1000碘值 Φ4mm柱状）

TIPS：不要忘了买排气管！

使用说明：

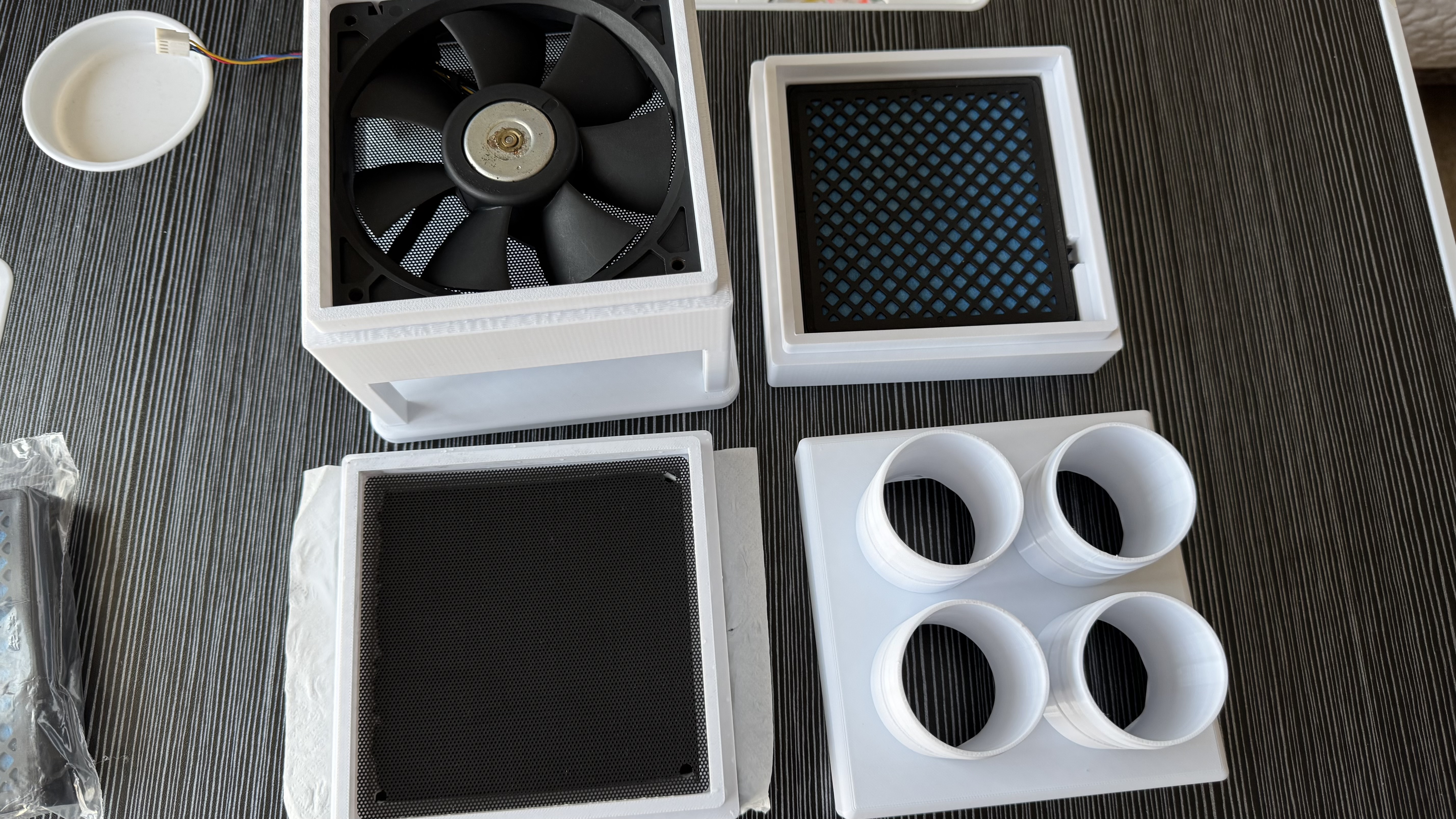

打印时可以根据自身需求选择合适的部件打印。

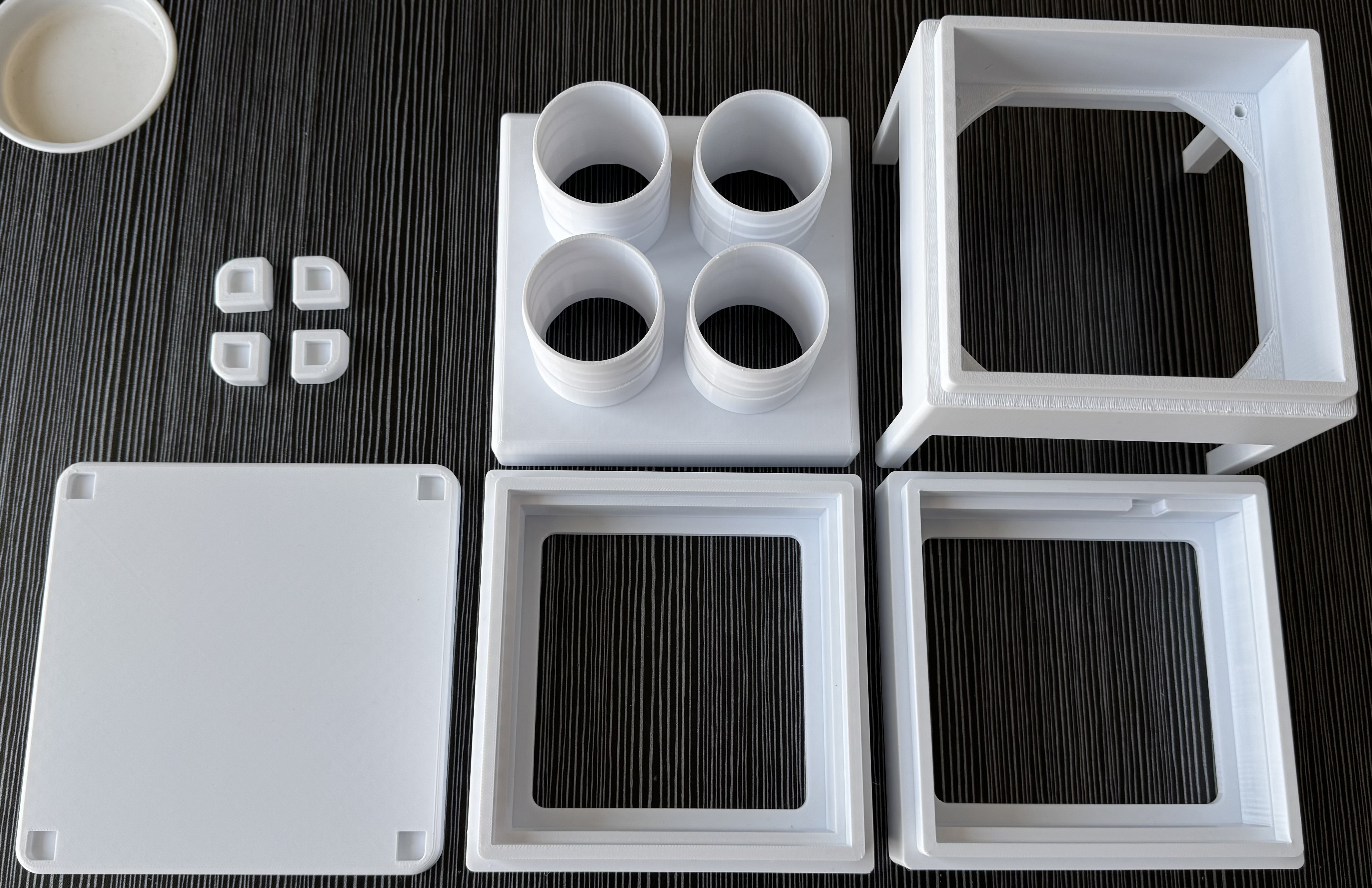

上图中左侧为两种底座，只需选择一种打印即可（或者不使用底座，因为风扇底座的四个脚也算是底座）。
中间上方是通风管，因为我要使用两个管道，所以我设计了四个管道（配置中有单个管道的）。下方是活性炭层（或者说多功能层），可以灵活使用。
右侧上方是风扇底座，下方是滤芯层。

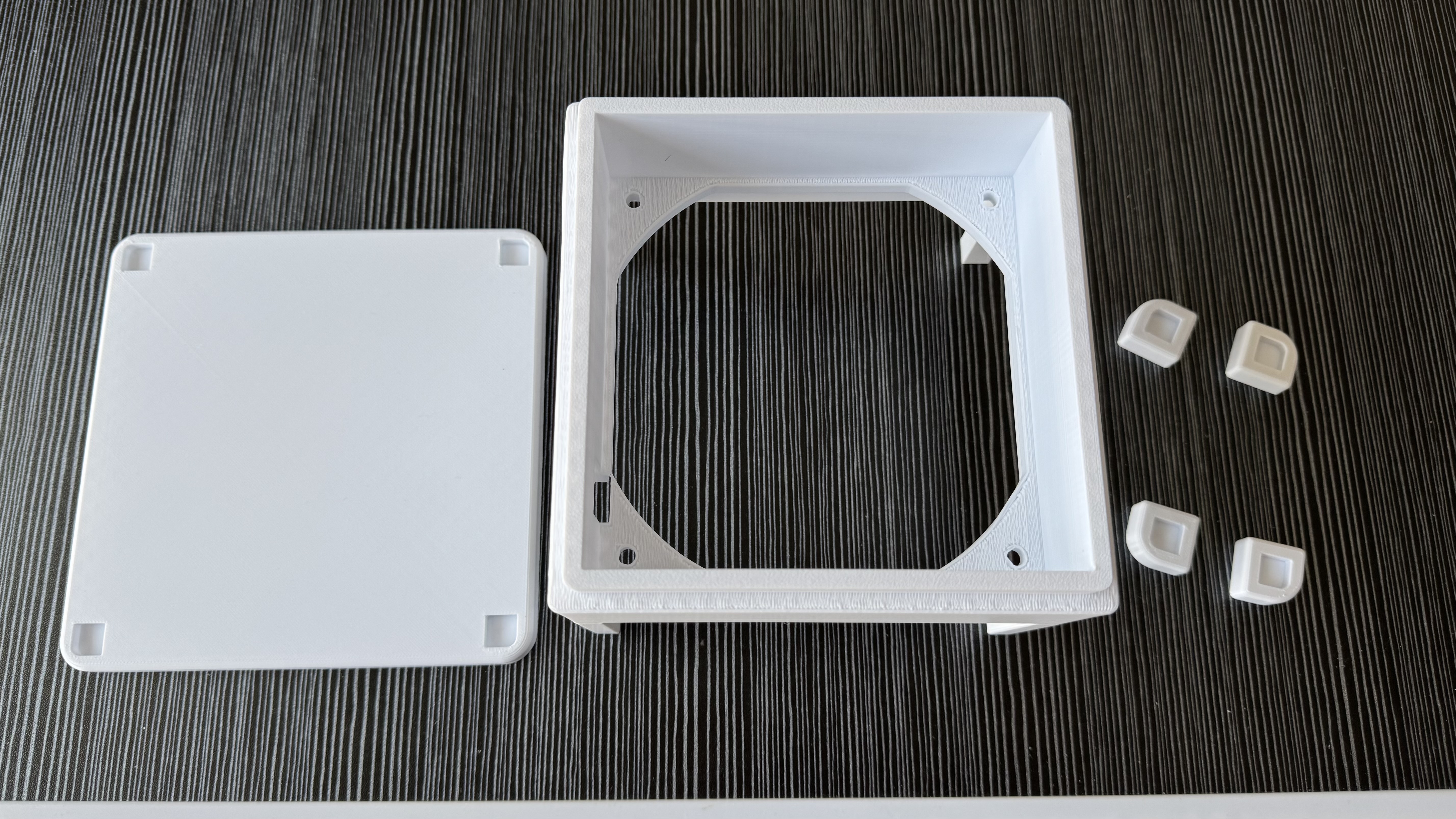

底座
底座形式

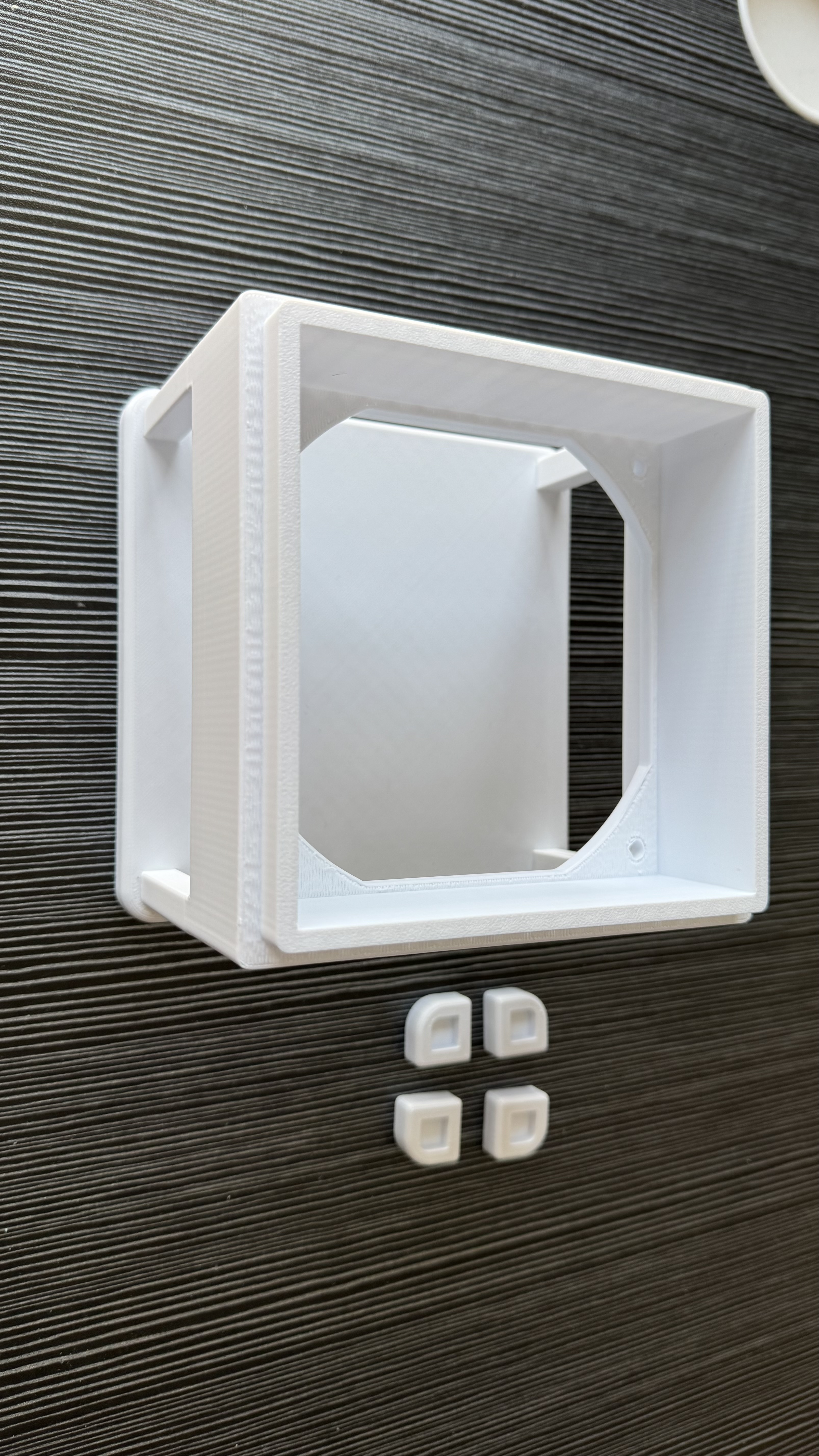

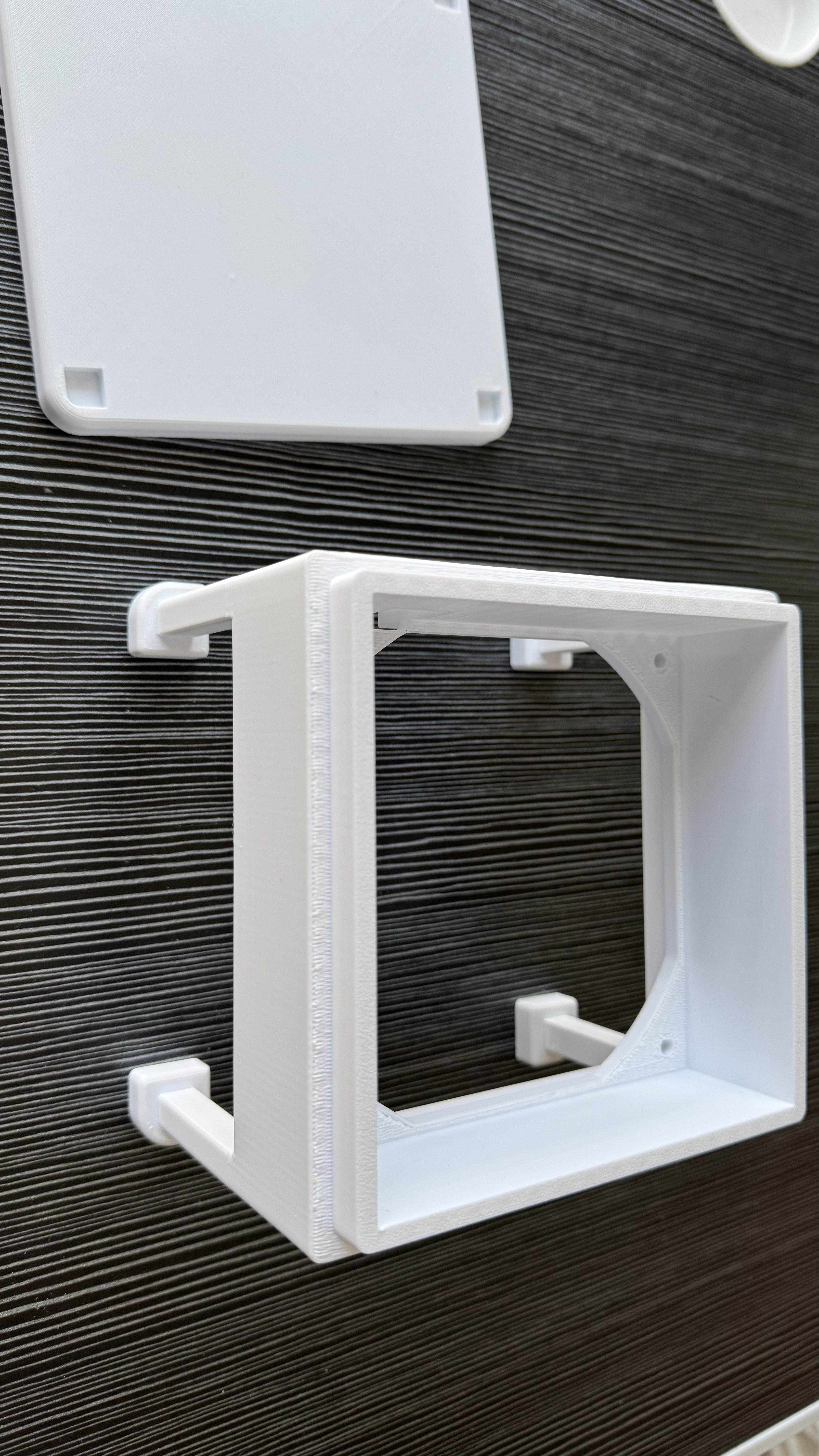

底脚形式
或者不打印底座也可以。

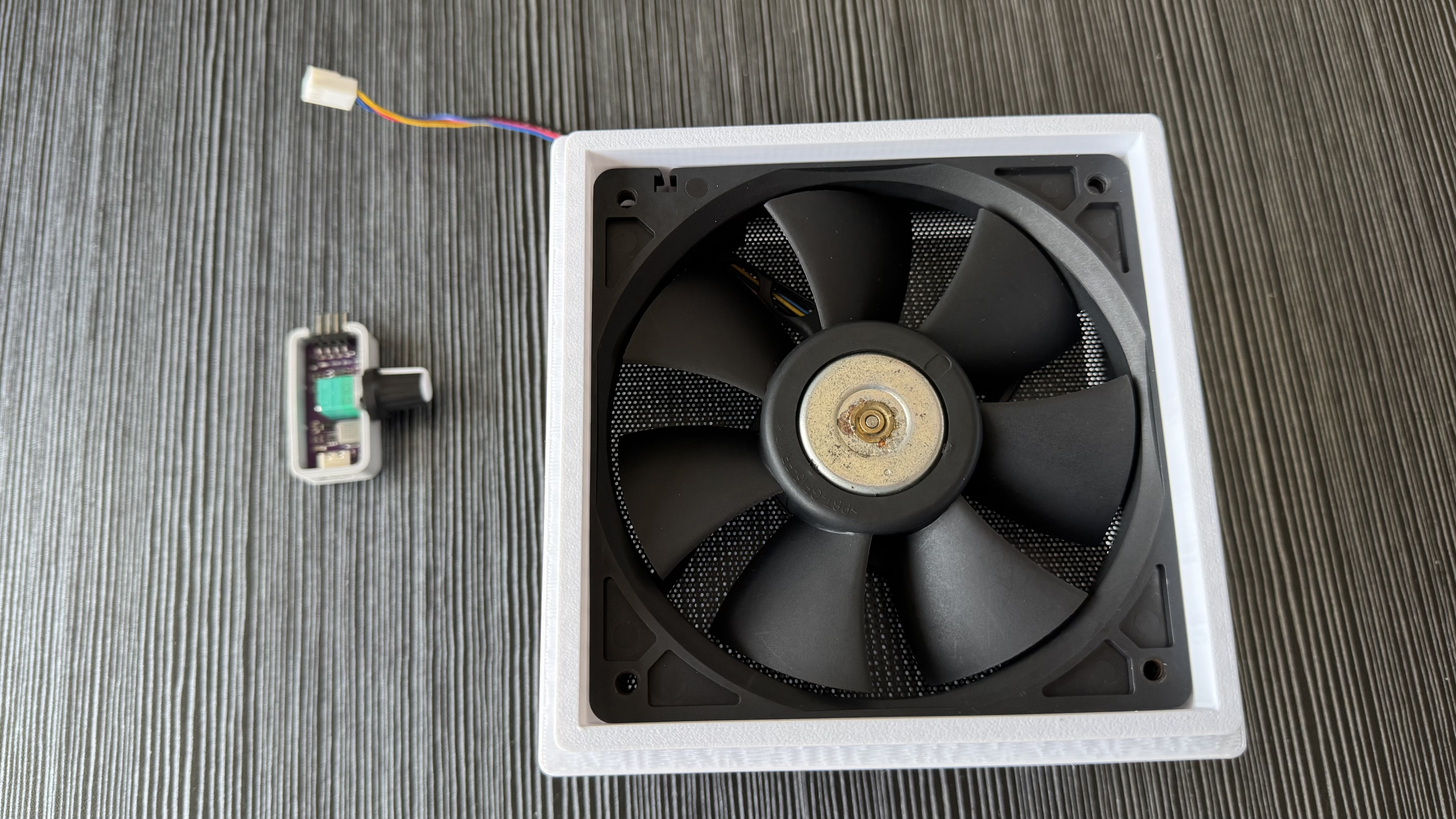

风扇层
风扇大小为120*120*25mm，请确保你买到的风扇是这个大小的（可以更薄，但需要使用螺丝固定）。风扇推荐使用四线风扇，即可以PWM调速的型号，后续适用和改造性更好。

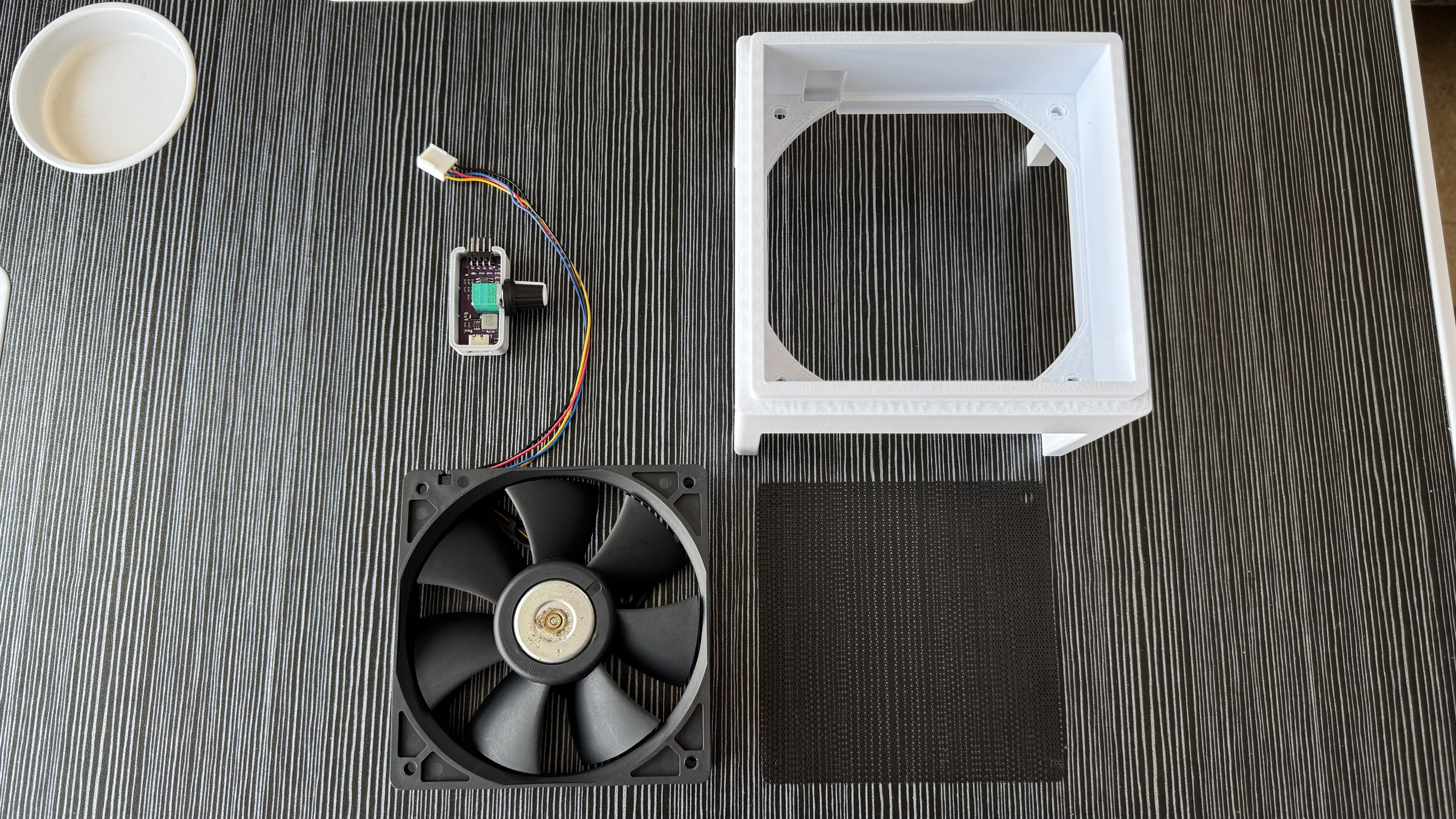

图中：
PWM调速器 x1
风扇底座 x1
120*120*25风扇 x1
120*120 防尘网 x1

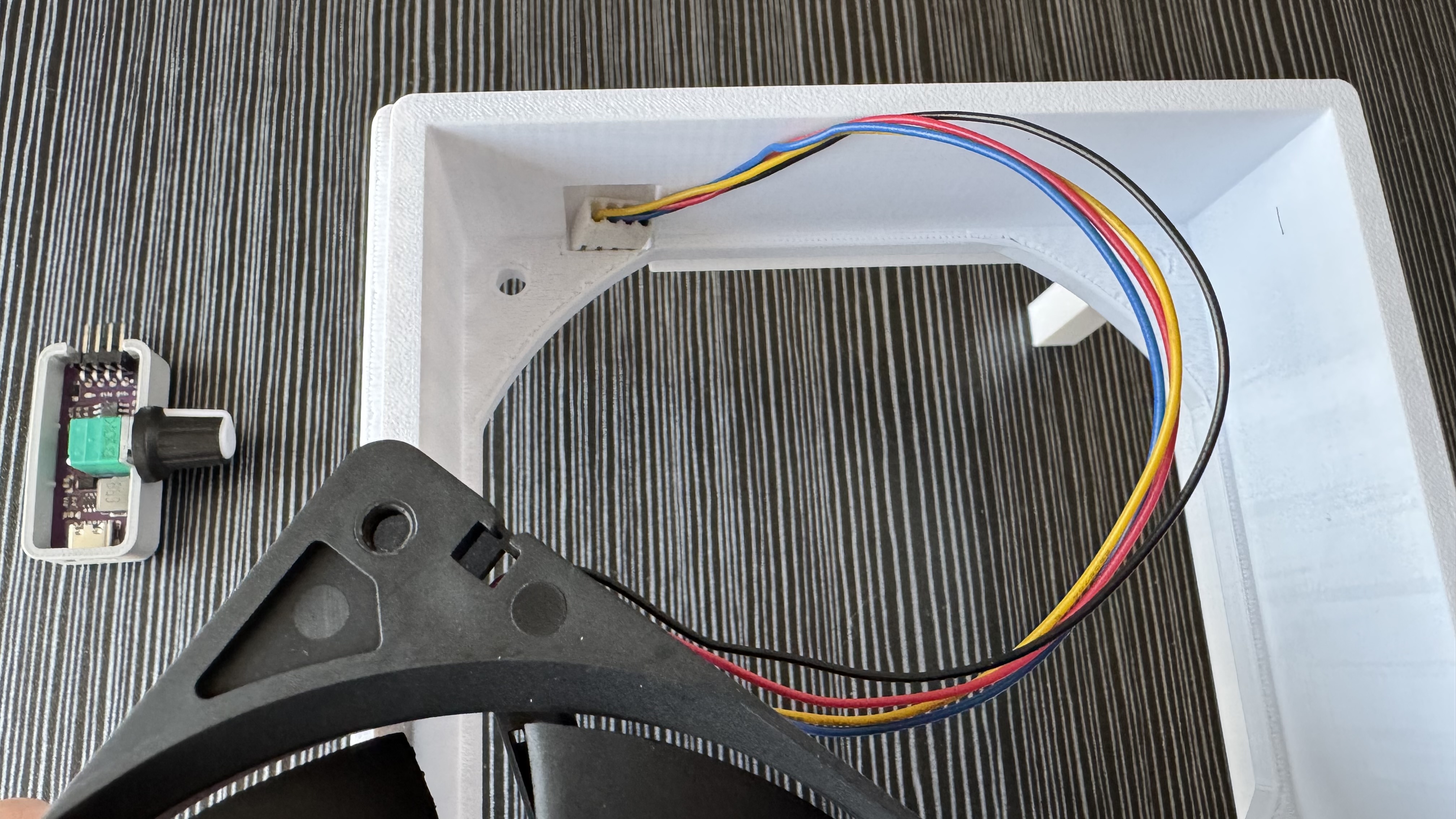

首先先将4PIN线穿过底座上的限位孔

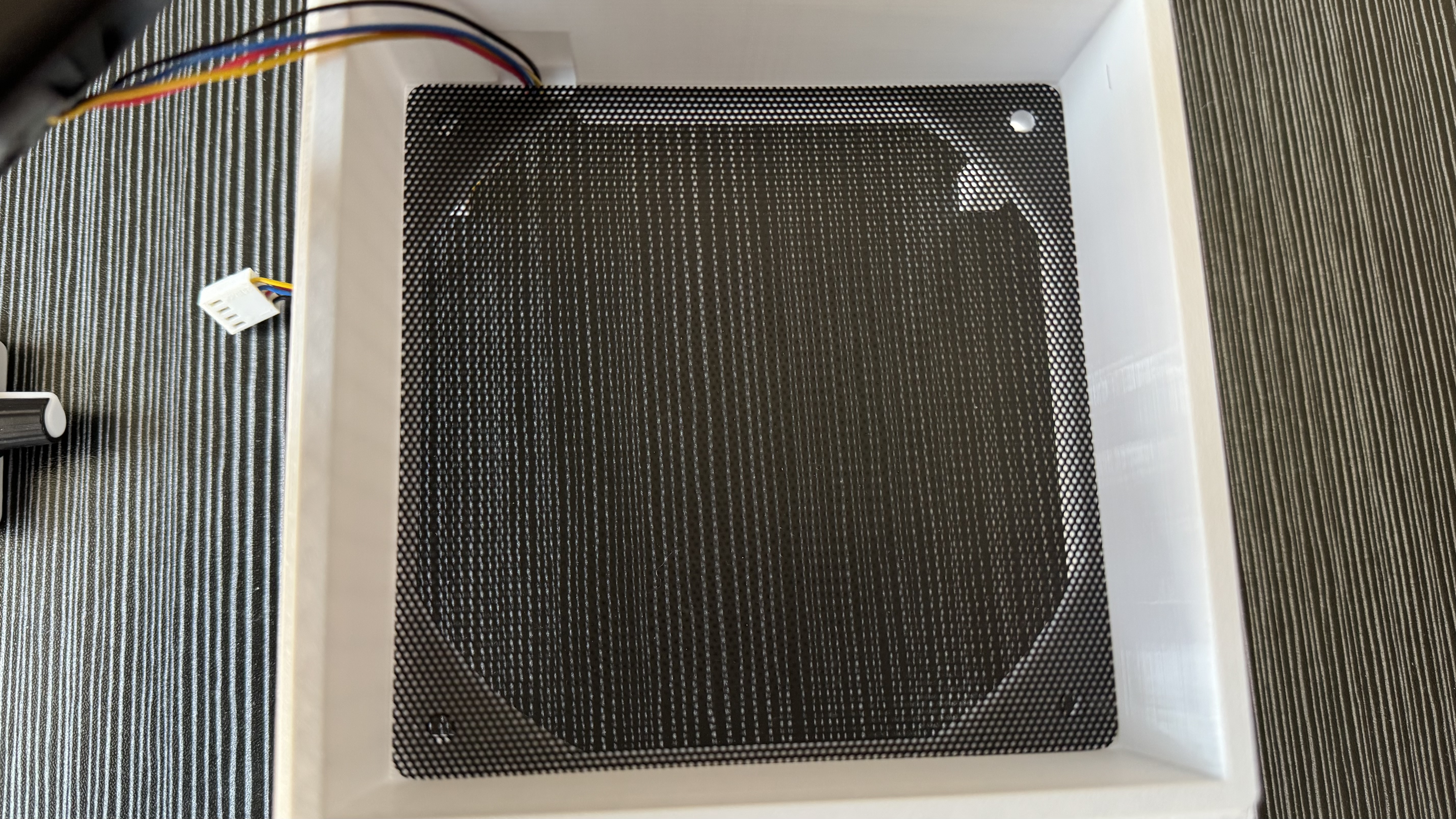

然后将防尘网垫上（防尘网是可选的，用来避免将手伸入底部被扇叶打到）
放入风扇即可（无需固定，因为上层放入后会夹紧风扇）
（左侧为PWM调速器，使用滚轮那种调速器也可以）
TIPS：风扇有标签一侧为出风侧

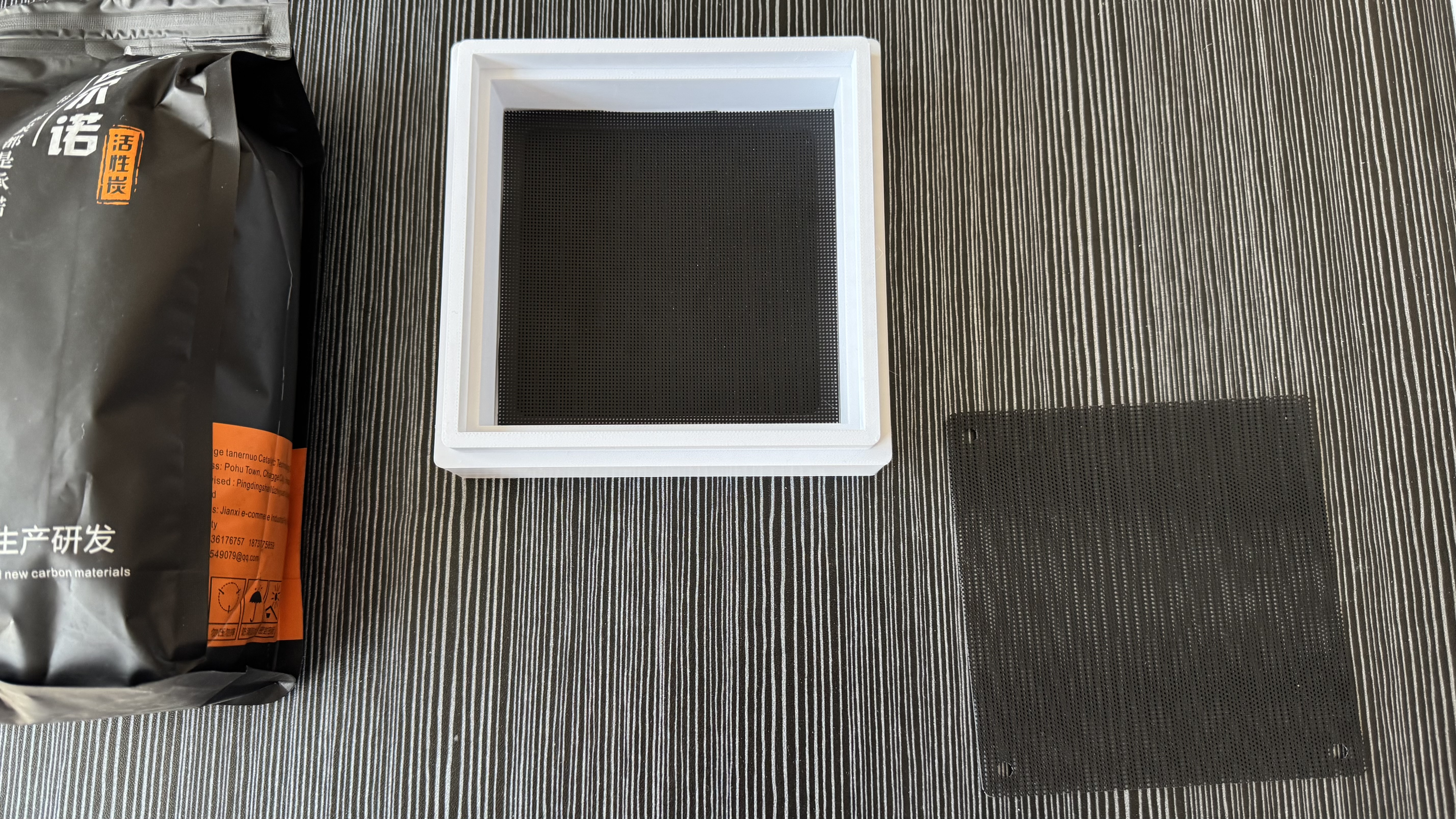

活性炭层（可选）

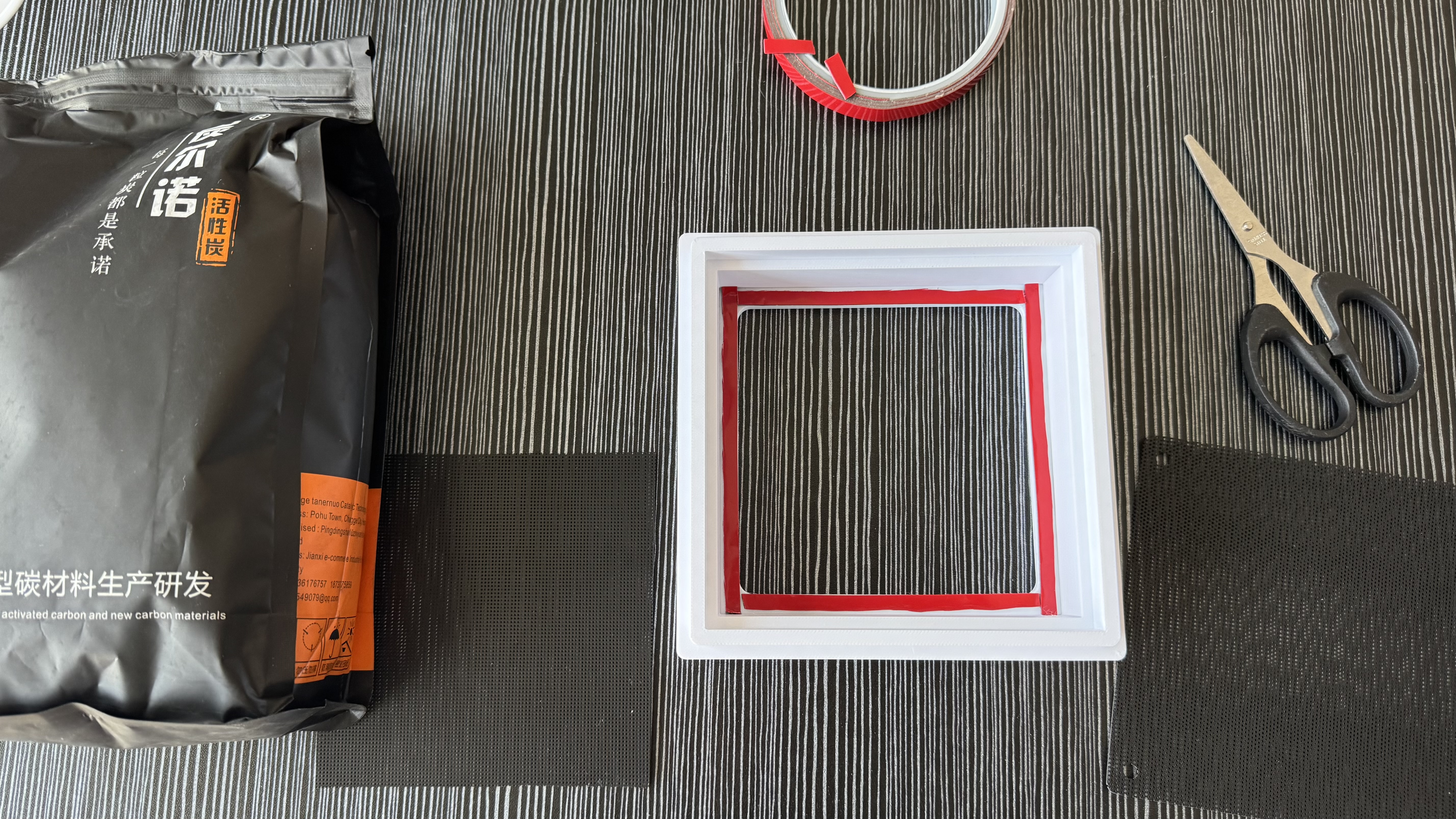

需要椰壳活性炭、110*110mm防尘网（111*111mm也可以）、120*120mm防尘网、双面胶、口罩。

使用双面胶将底部一周粘好，将110*110mm防尘网粘在底面

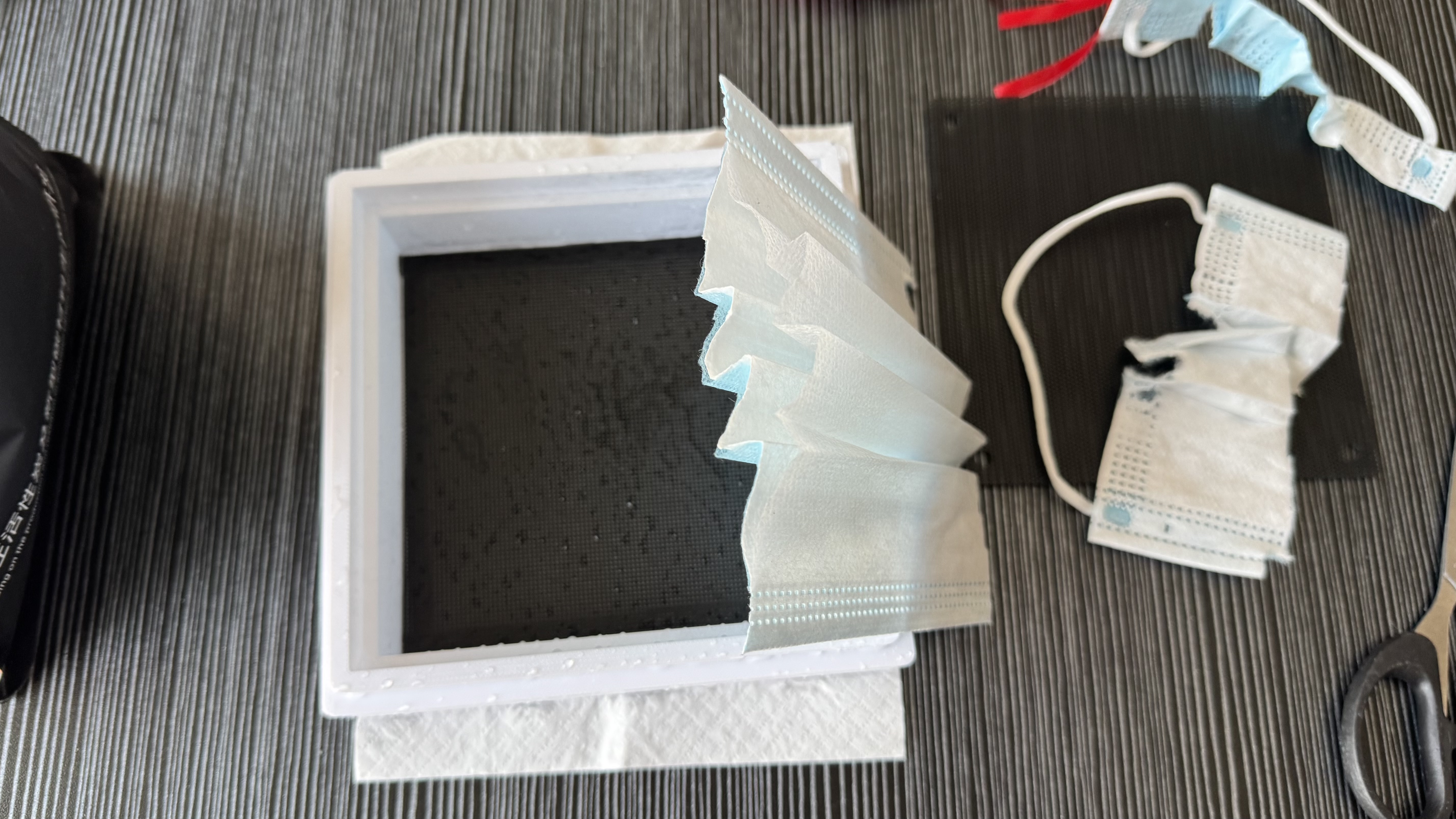

将口罩剪开，将最内侧（贴着皮肤一侧，即图中最右侧）移除

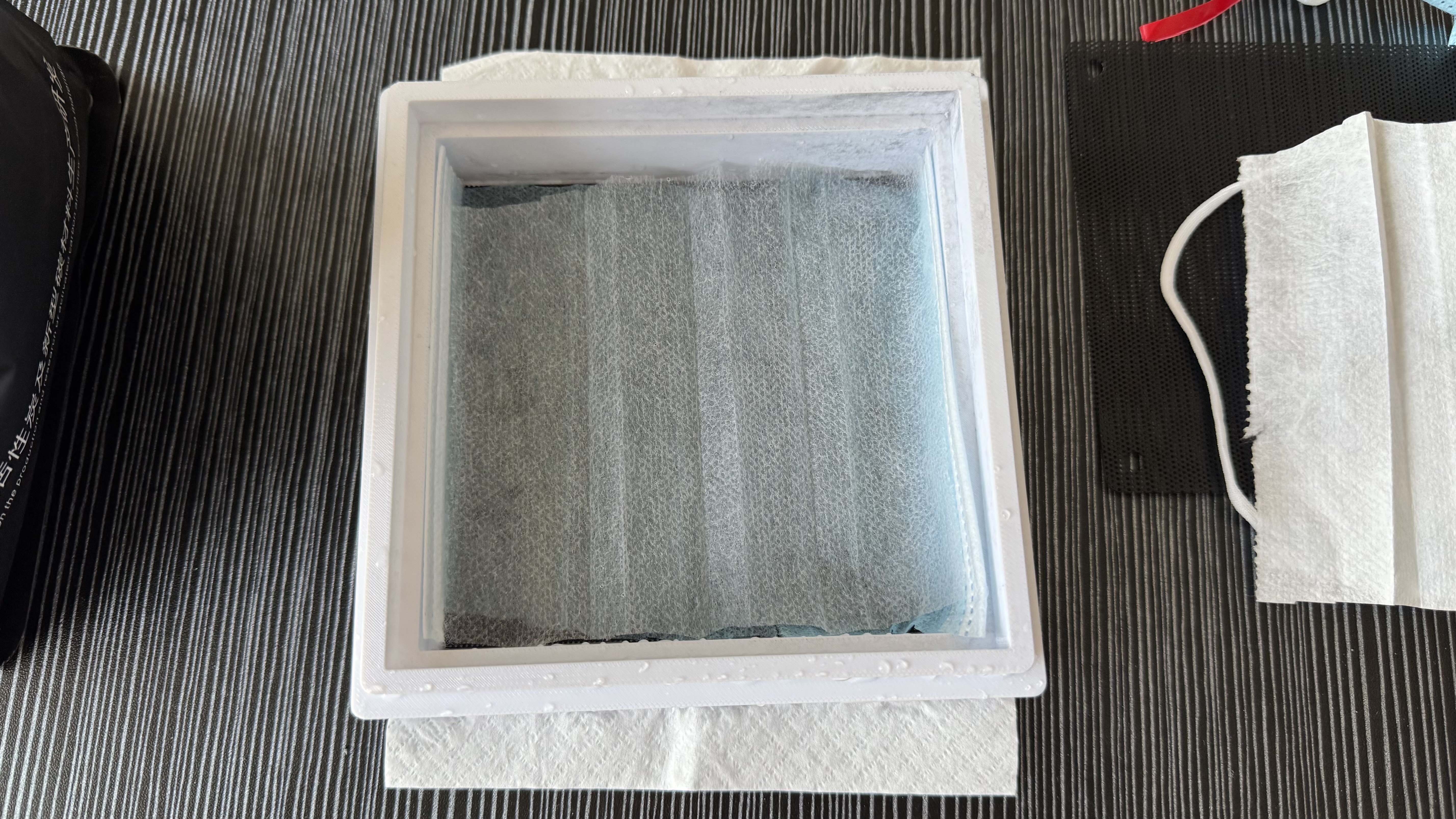

将剩余两块无纺布垫在防尘网上（此处朝向正反都可以，作用就是避免碳粉落下）

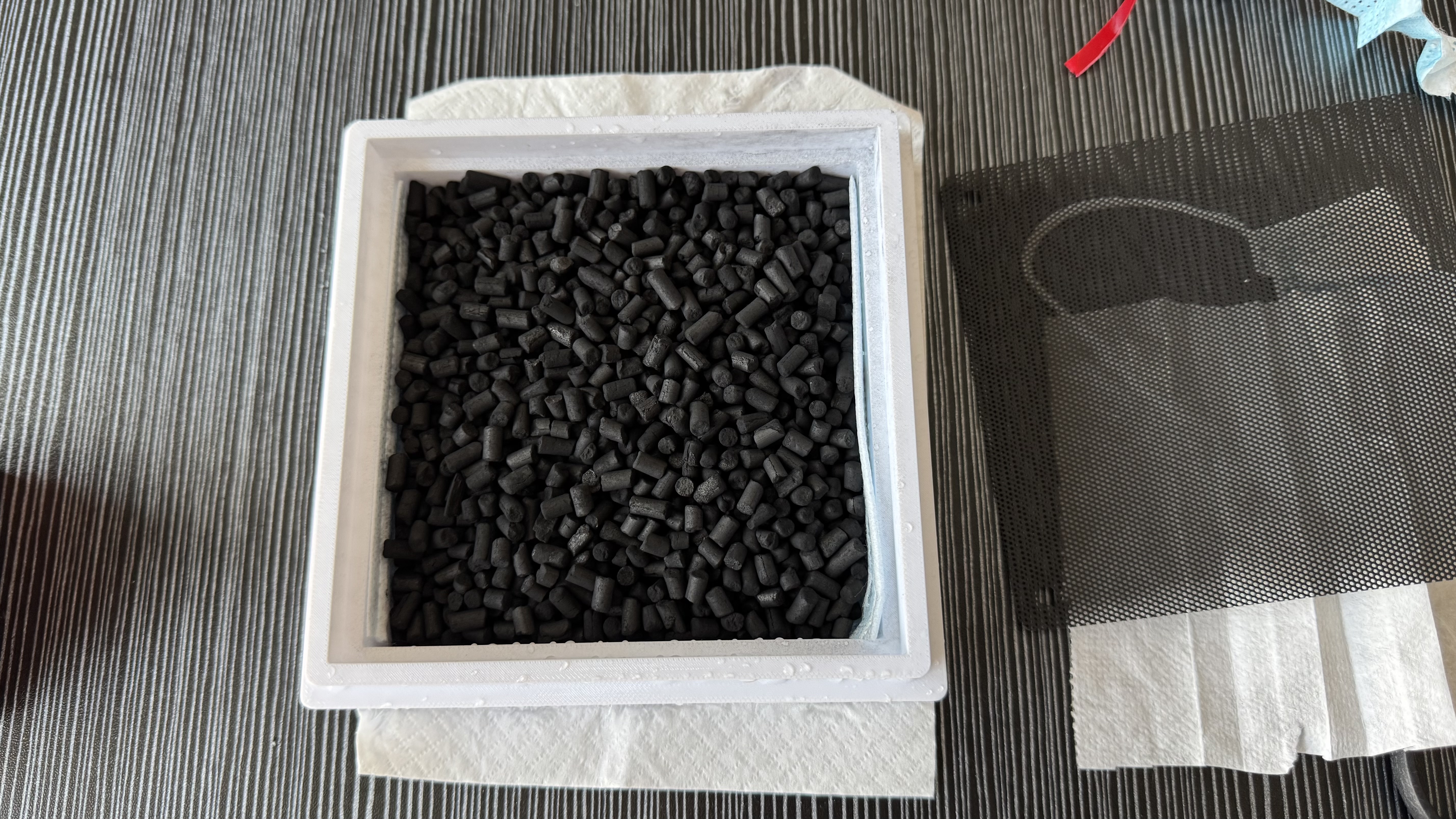

倒入活性炭
TIPS：先在底部垫上卫生纸以免碳粉掉落难以清理

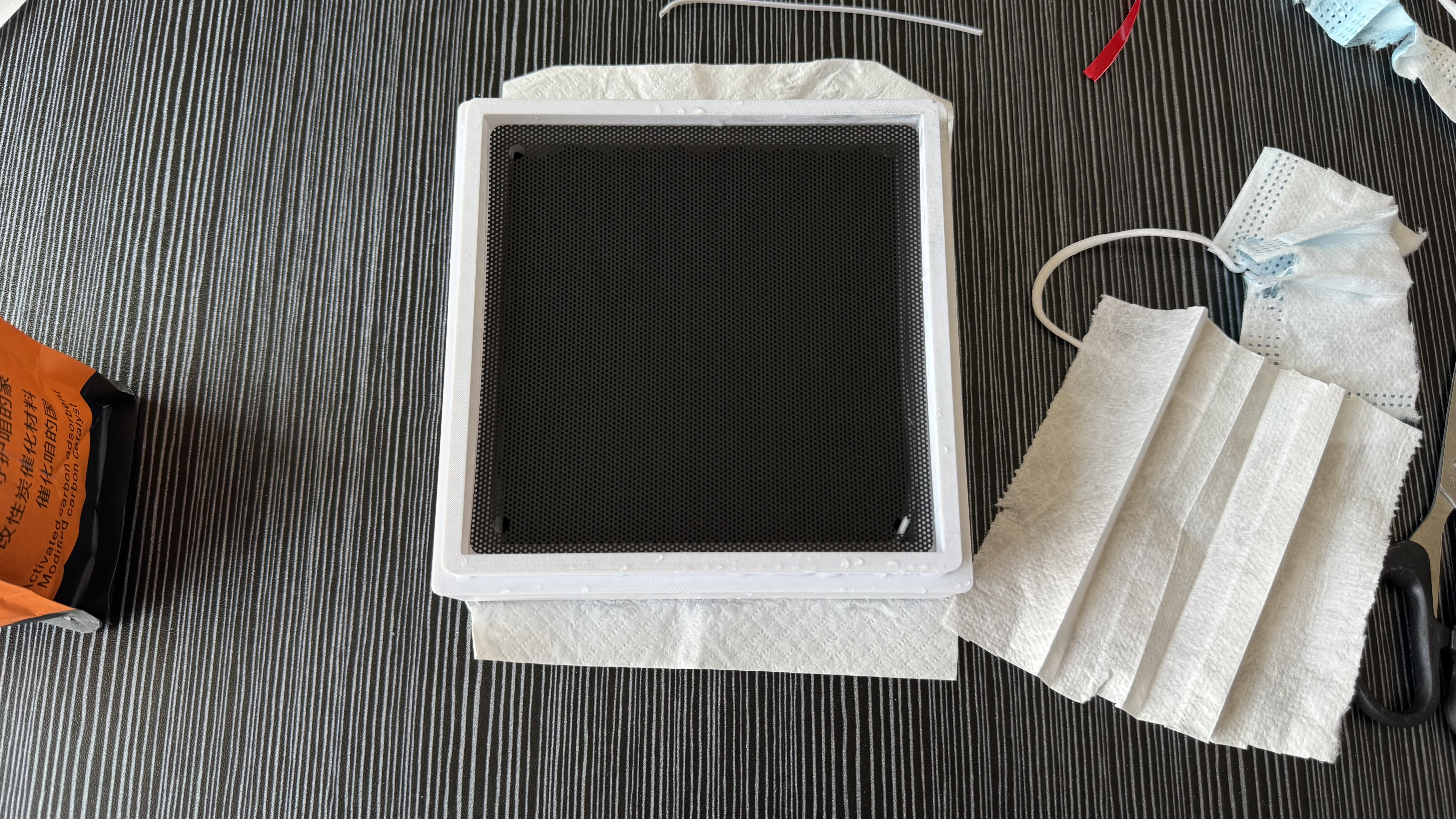

盖上顶部120*120mm防尘网
（可选项：使用双面胶将防尘网四周粘上）

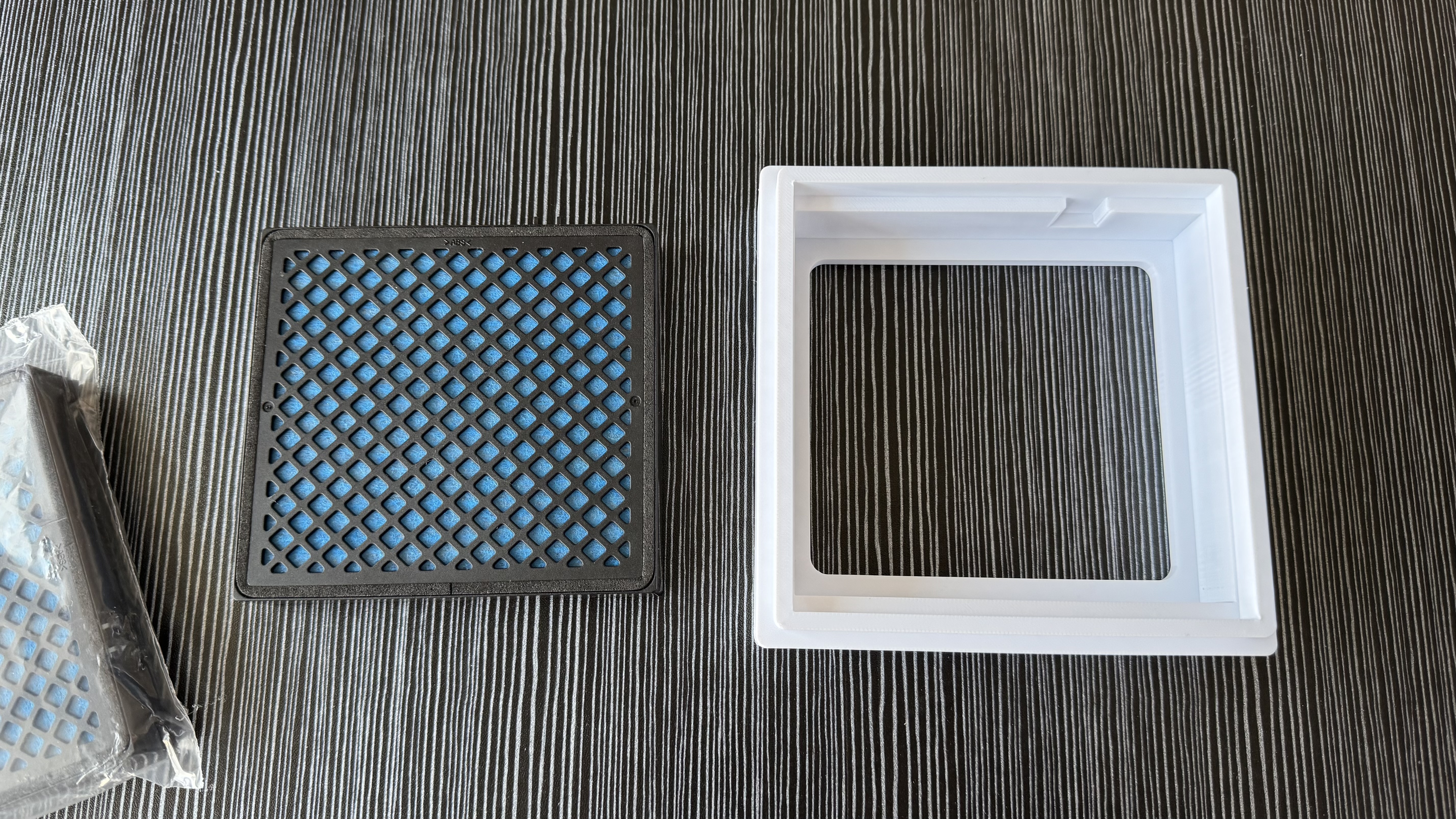

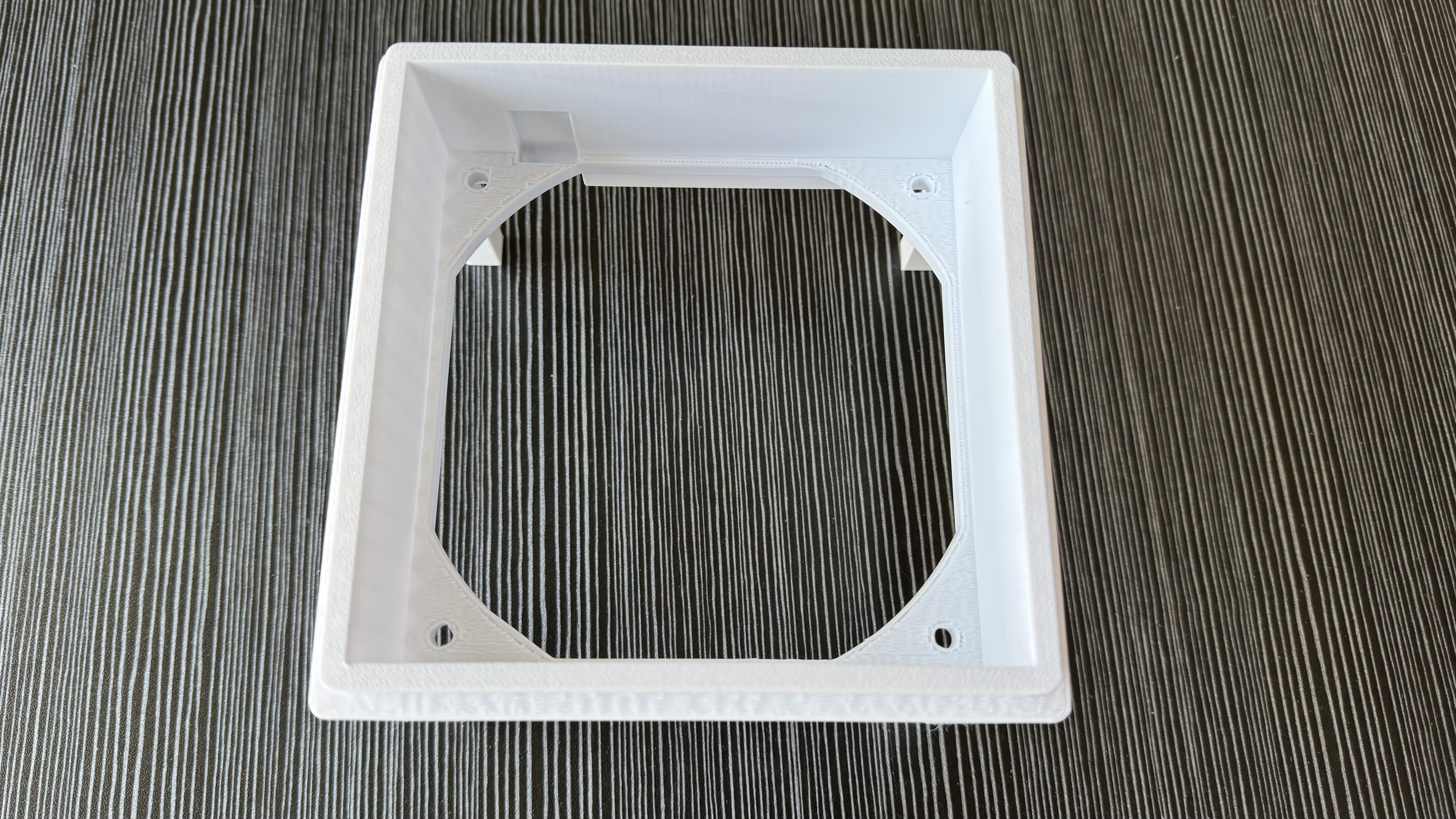

滤芯层
滤芯使用的是车载滤芯，价格大概14元一个。滤芯层有限位口，可以避免装反（蓝色面带网格的是进气方向）。

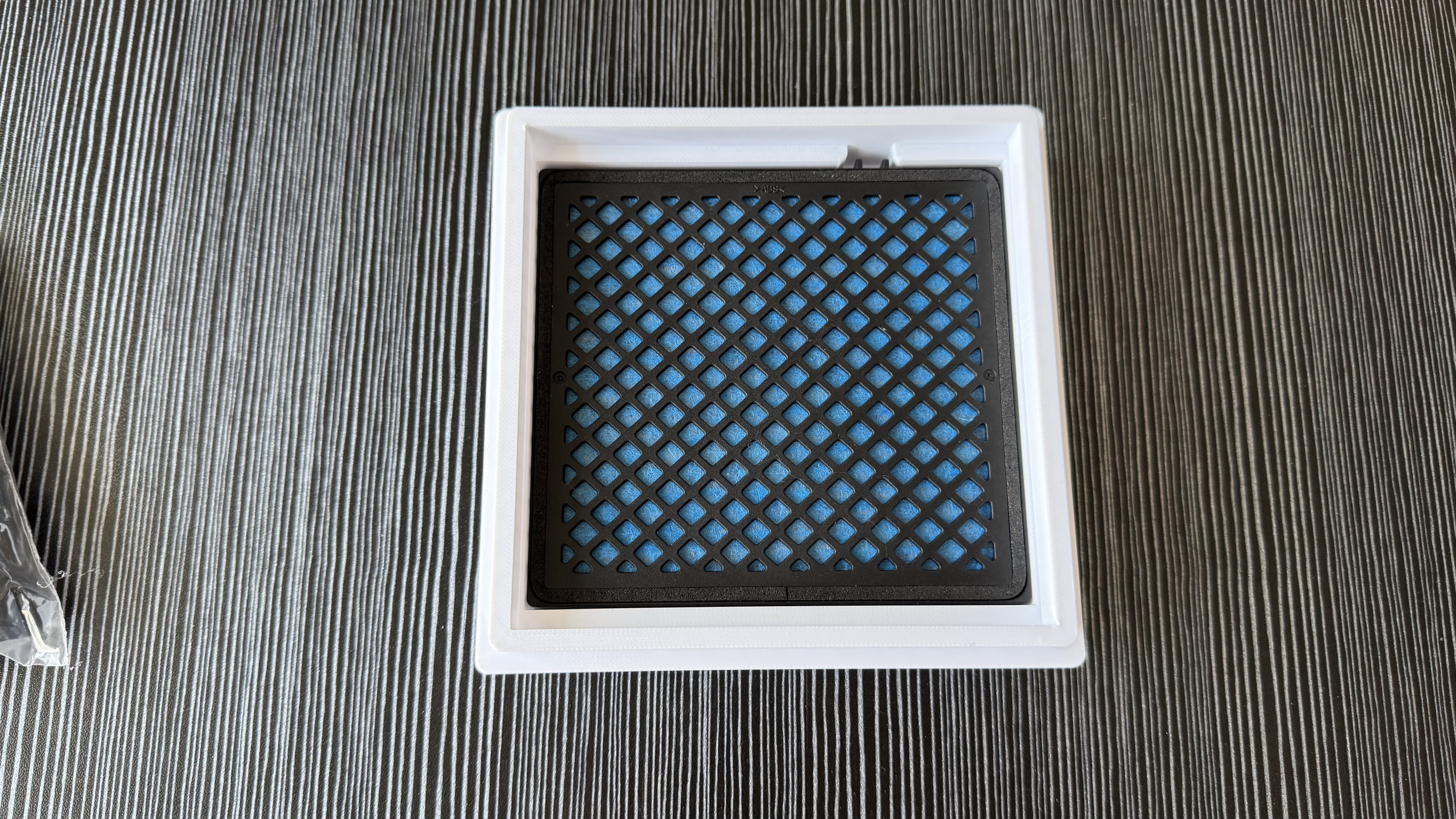

将滤芯塞入

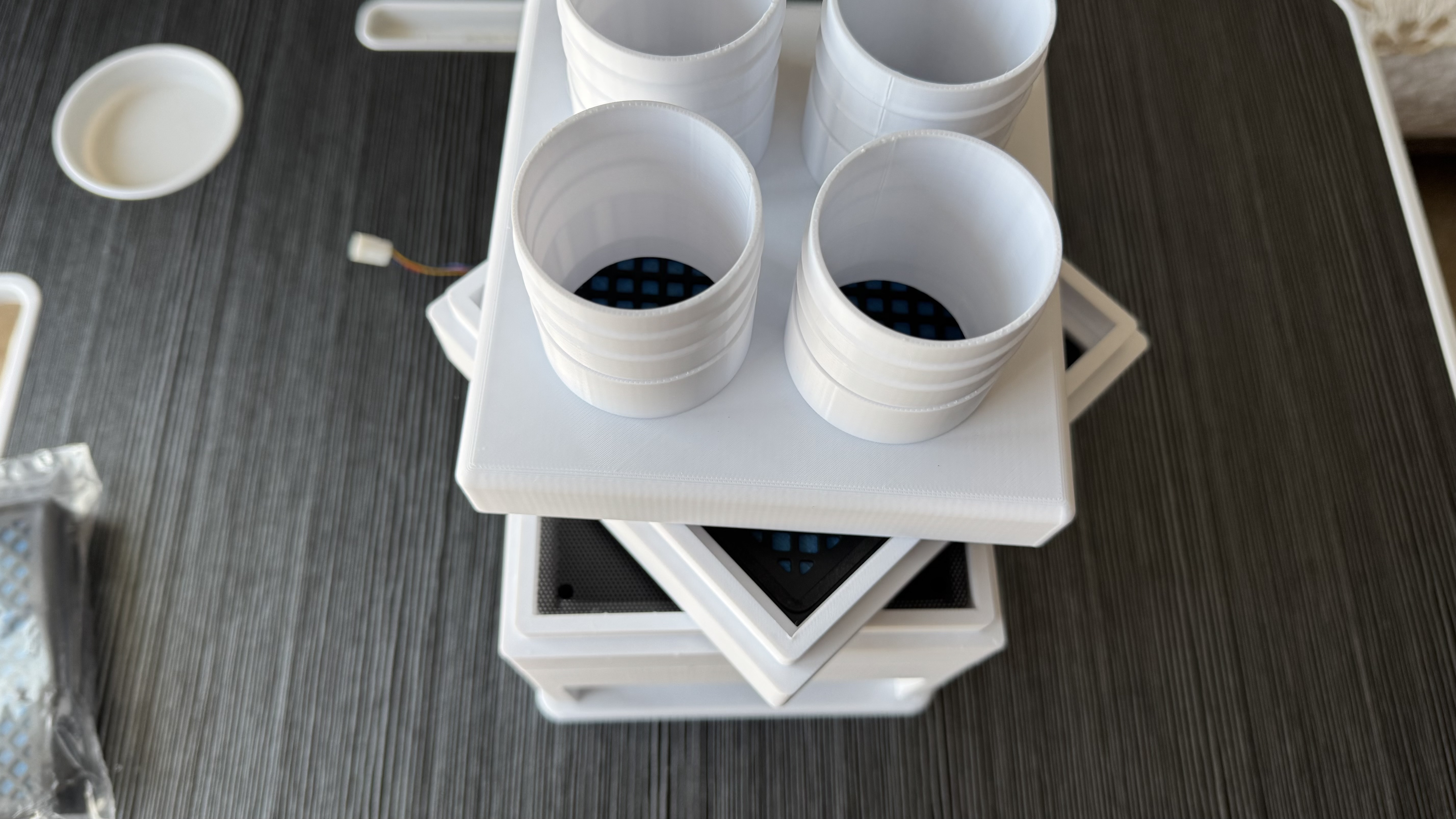

整体组装
风扇层 x1
活性炭层 x1 （可选）
滤芯层 x1
顶部通风管 x1

TIPS：安装时注意滤芯层要在活性炭层之上。
按照图示（从上到下顺序）：
通风管
滤芯层
活性炭层
风扇层
（底座）

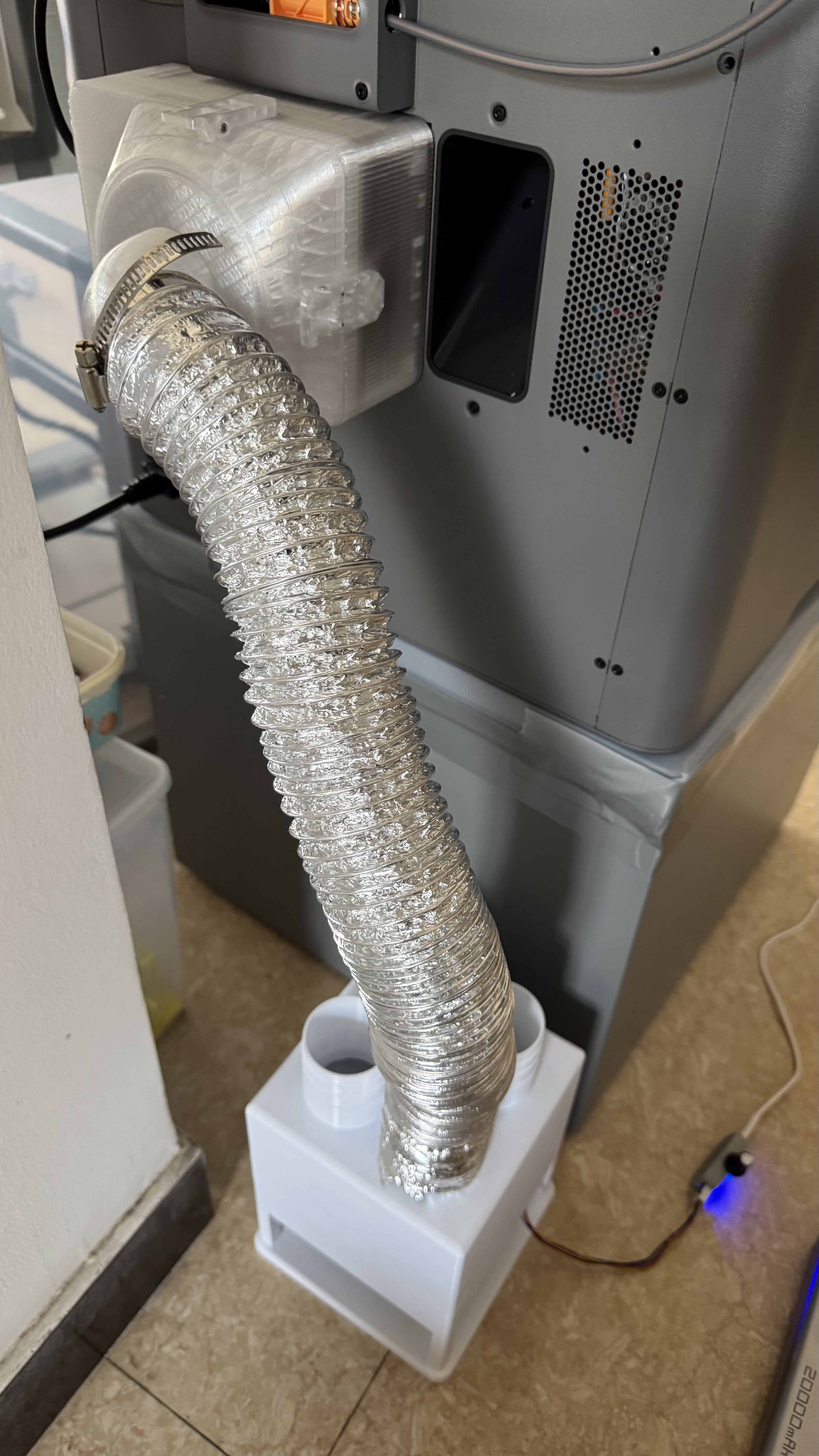

接好打印机的排风管，开始享受打印乐趣吧！
TIPS：如果选择打印4个50mm排风口，多余不使用的可以用胶带封住。
