Modelo 3D 旋钮式焊线夹 por Ms no MakerWorld

Descrição

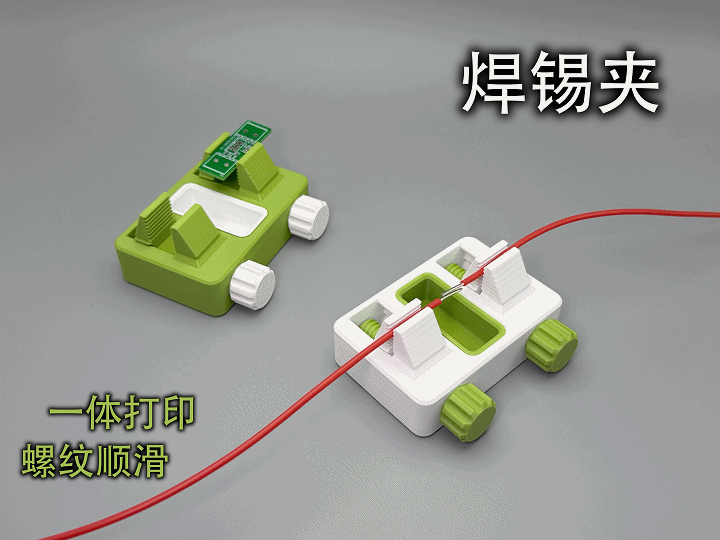

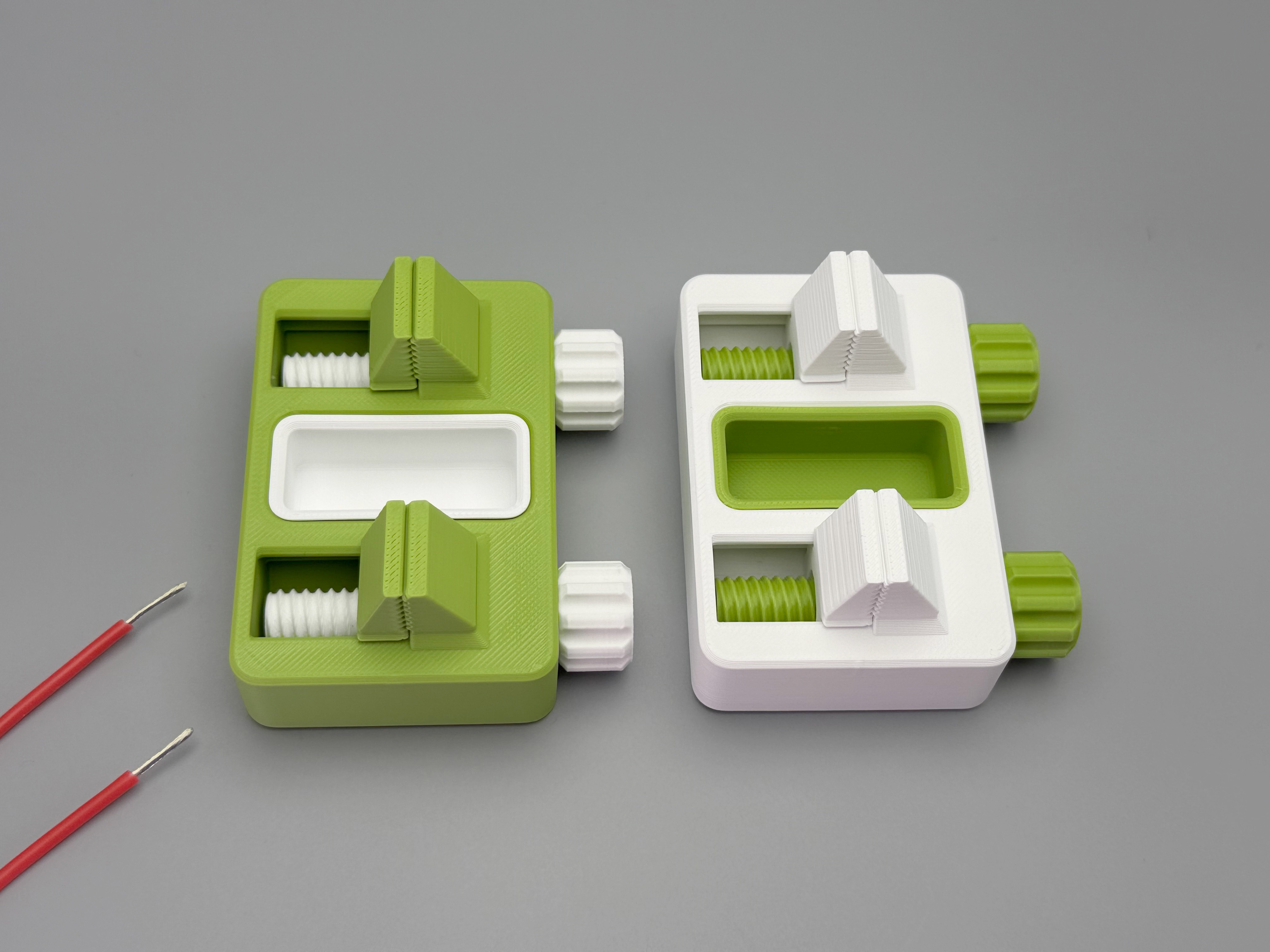

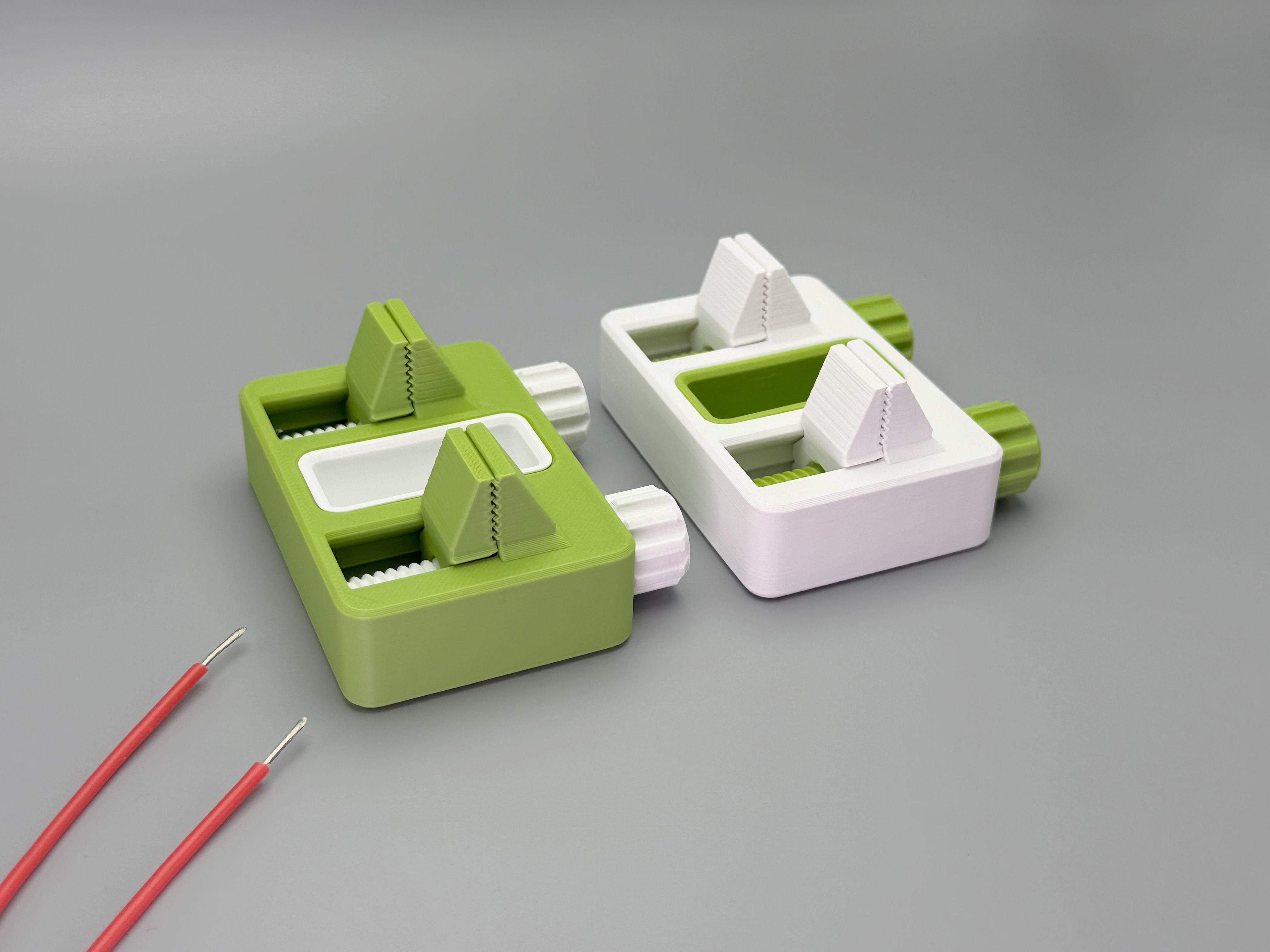

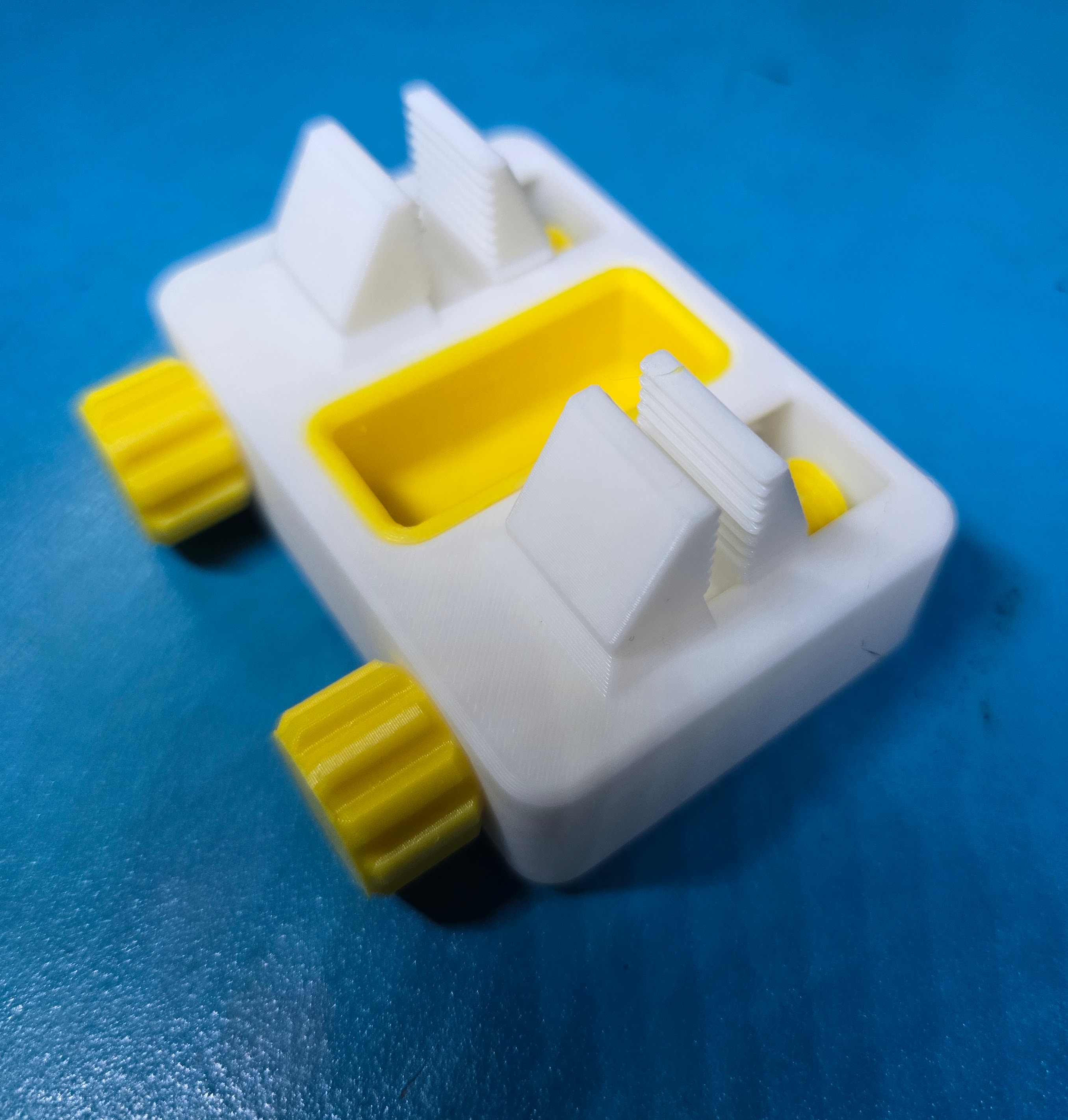

此模型是一个旋钮式线缆焊锡夹具，用于方便的夹持线缆和PCB，以快速方便的辅助焊接，尺寸为：75*50*35mm，夹口范围0-16mm。

它具有打印快速、无需支撑、开口大、夹持稳固、方便便携的特点。



特点：

  • 尺寸小巧便携，打印时长小于2H，耗材使用量小于50g。
  • 夹持范围0-16mm，夹口防滑设计，夹持稳固。
  • 主体一体打印，螺栓螺距4mm，双螺纹设计，开合顺滑快速。
  • 可更换接锡盒、快拆竖放底座，多用途使用。
  • 主体坚固，夹口居中，实用与美观完美平衡。
  • 打印好之后拧入螺栓，安装限位扣即可使用。

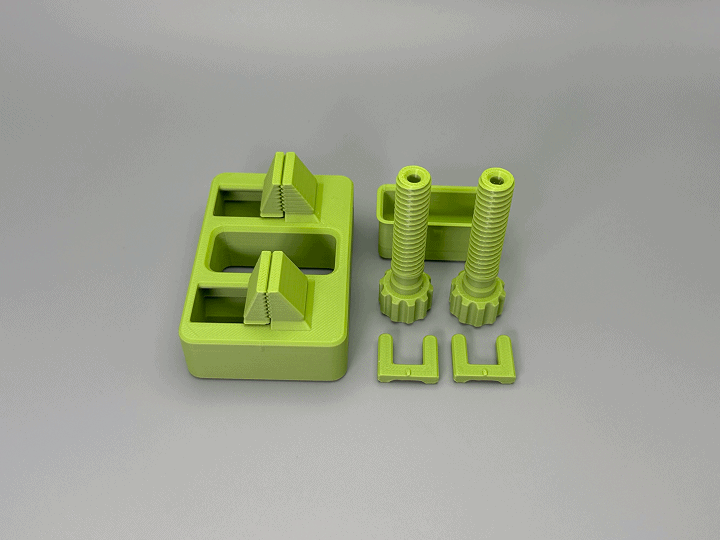

组装方法：

  • 打印好之后拧入螺栓到闭合状态，安装限位扣和接锡盒即可使用。
  • 如需拆卸，只需要用一字螺丝刀翘掉限位扣即可。



附加配件：

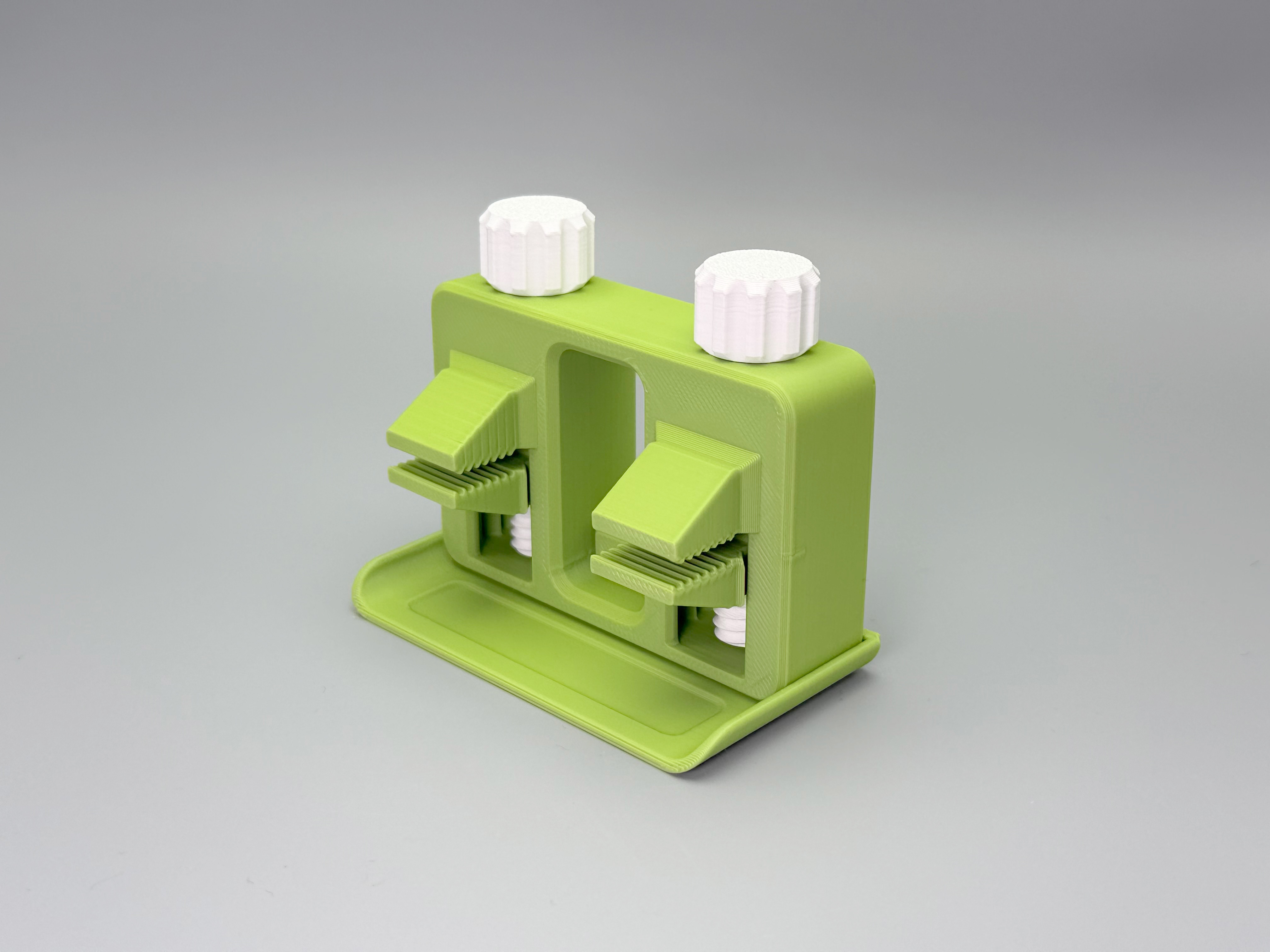

  • 打印配置中有单独的竖放底座，快速拆装。
  • 考虑到因并非所有人都有需要，上传为单独的打印配置。



焊线夹对比：

旋钮式焊线夹：

  • 采用螺栓旋钮提供加持力。
  • 操作需转动旋钮，但加持力可调。
  • 一体打印，组装简单易懂。
  • 尺寸75*50*35mm，夹口范围0-16mm。
  • 快速访问：此模型

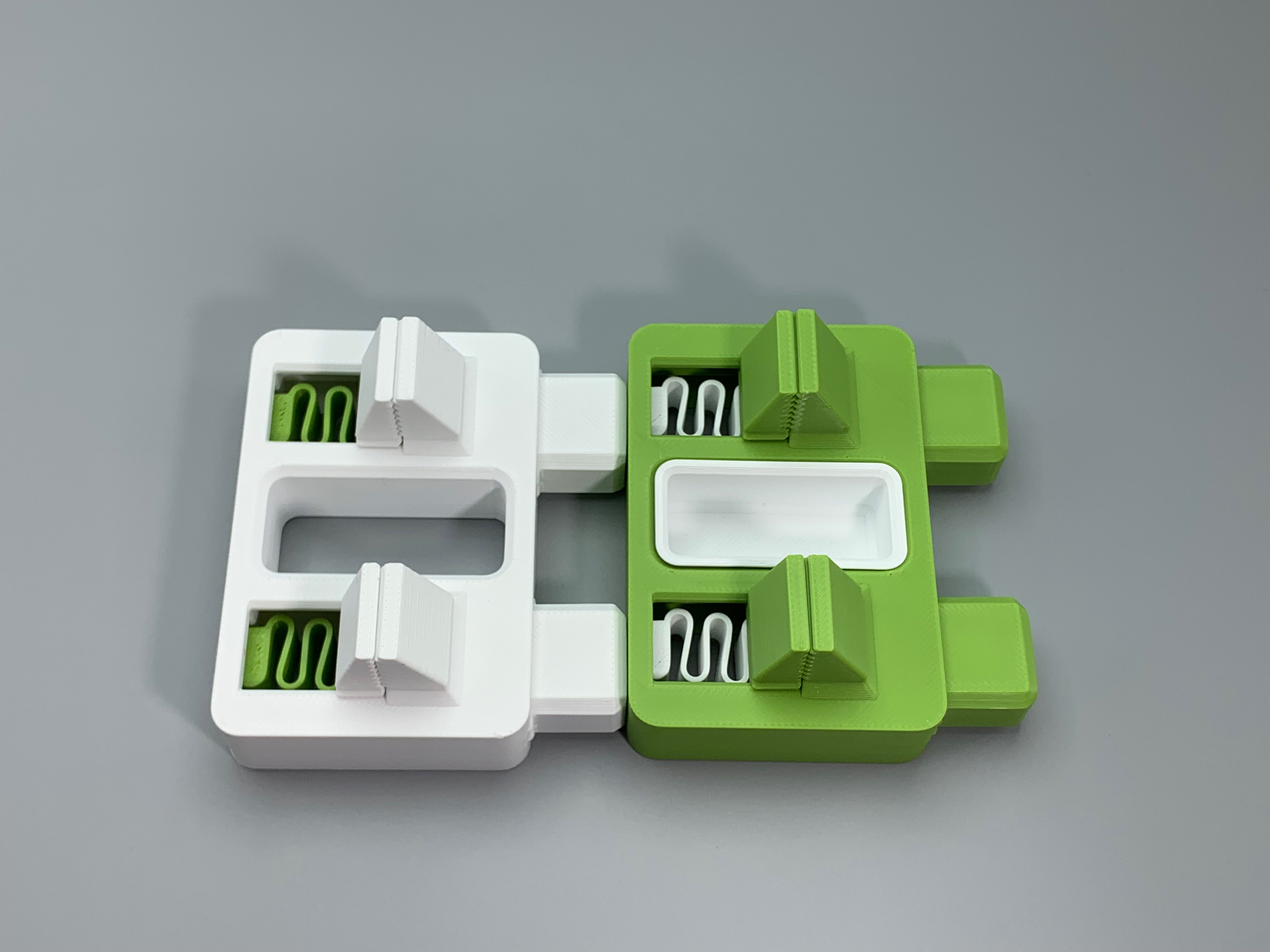

弹簧式焊线夹：

  • 使用弹簧提供加持力。
  • 使用只需单手按压即可，较快速开合。
  • 一体打印，零部件少。
  • 尺寸为75*50*32mm，夹口范围0-15mm。
  • 快速访问：国际站、中国站

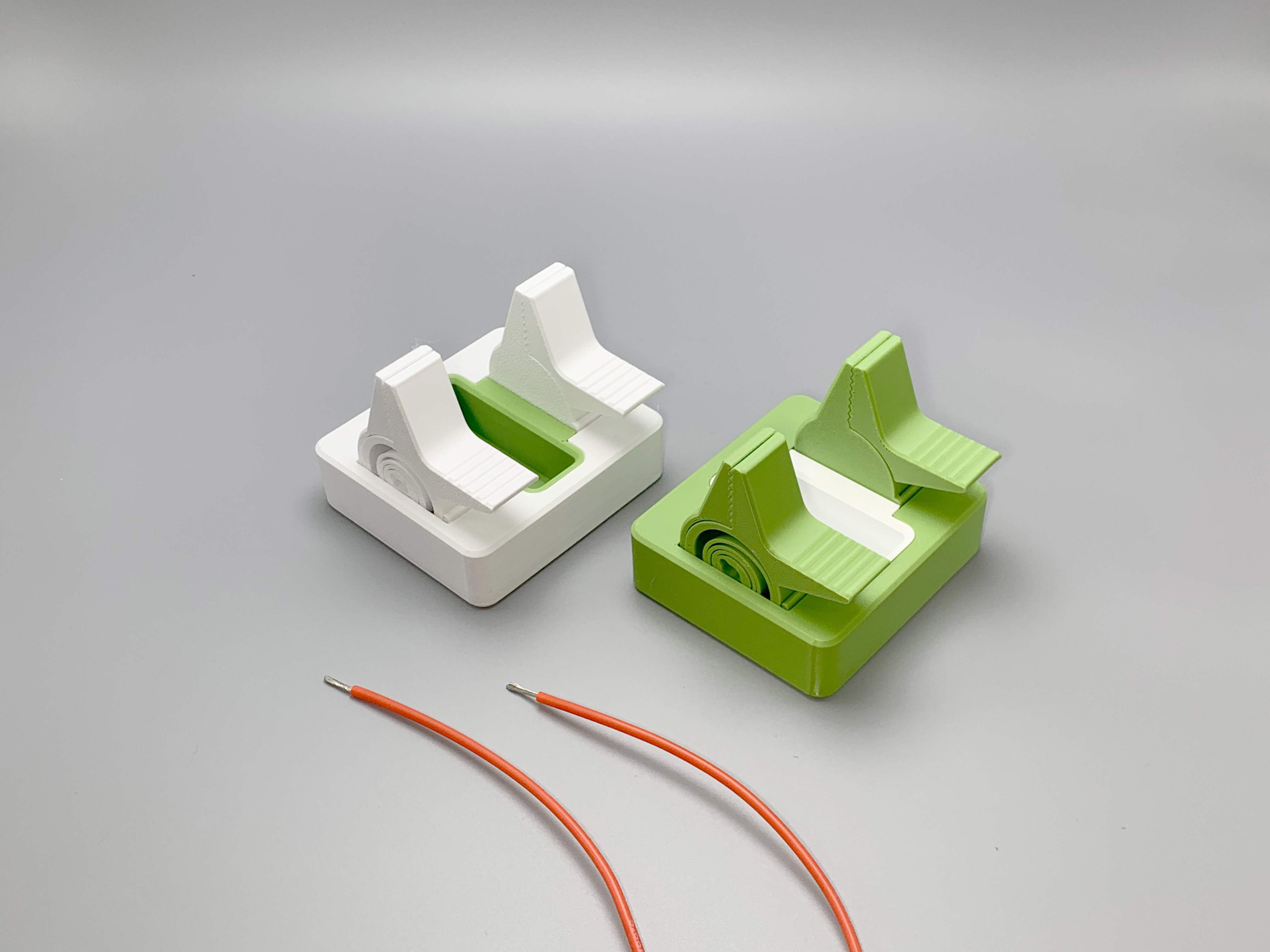

按压式焊线夹：

  • 使用扭簧提供加持力。
  • 使用只需单指按压即可，较快速开合。
  • 分件打印，组装略微繁琐。
  • 尺寸：68*60*53mm，开口角度20°（端距11mm）。
  • 快速访问：国际站、中国站



*旋钮式焊线夹开合速度不及弹簧式，并且过细的螺栓强度也是一个挑战，故而前期一直搁置了这个想法。看到螺纹驱动方式在社区还是挺受欢迎，我针对结构性缺陷进行了设计上的弥补。关于开合速度，在较细的螺杆上面增大螺距，会导致螺纹接触面减少，平衡性会被打破，我将螺距设置为4mm，并采用双铰螺纹设计；关于螺栓强度，竖向打印的时候中间增减孔洞，会在打印时多生成墙，一定程度上增加螺栓的强度；并精简零部件数量，传承性的一体打印主体，限位扣完美收尾，算是一种较为完美的解决方案。当然，再考虑和测试了PLA/PETG/ABS等材料，以及A1/P1/H2系列打印的多兼容性，在公差方面做了均衡，但不会影响功能性。对于日常焊接夹持它足以胜任，希望它能够帮助到您！
