Modelo 3D Mini RC Kart por convex06 no MakerWorld

Descrição

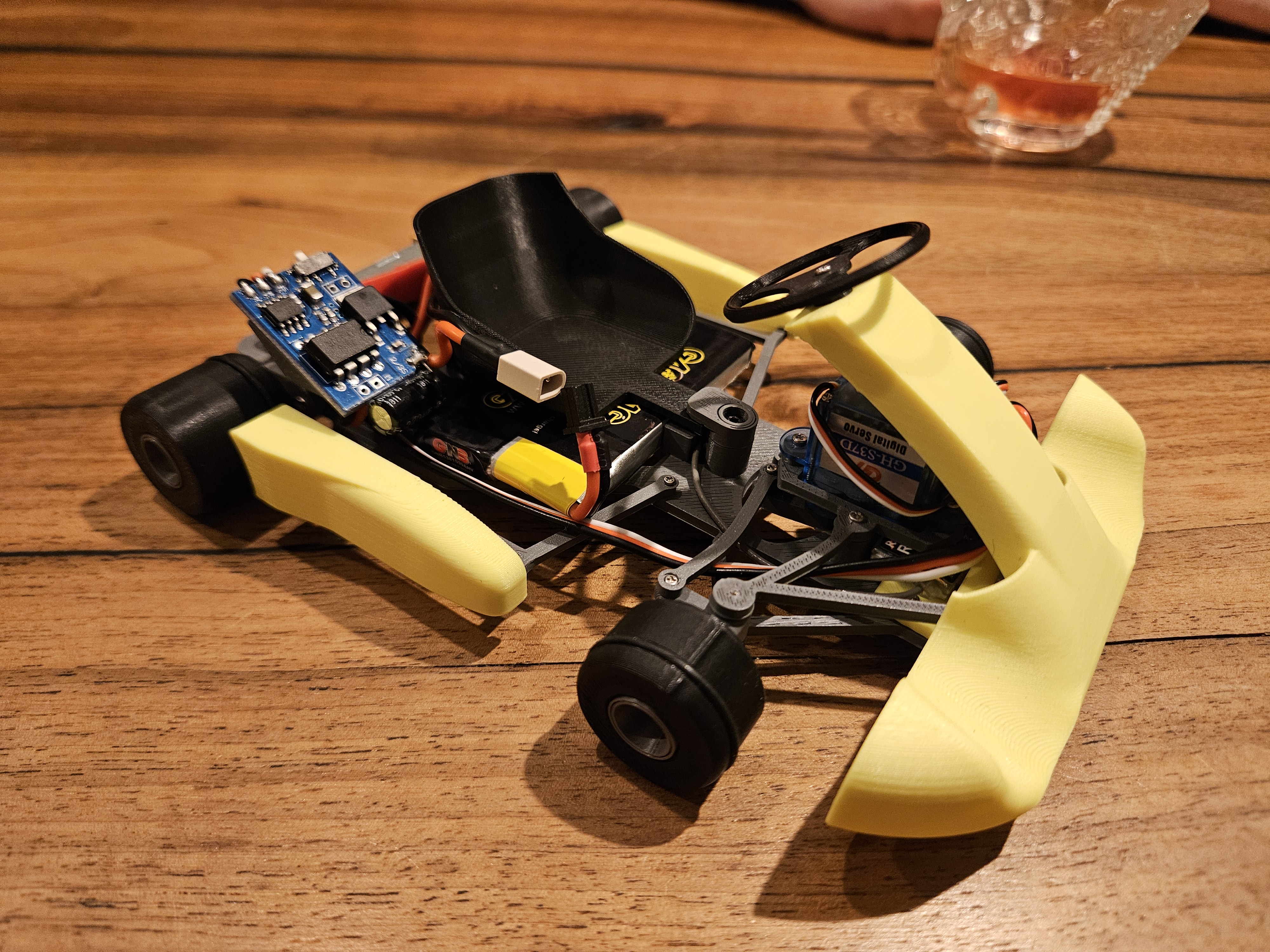

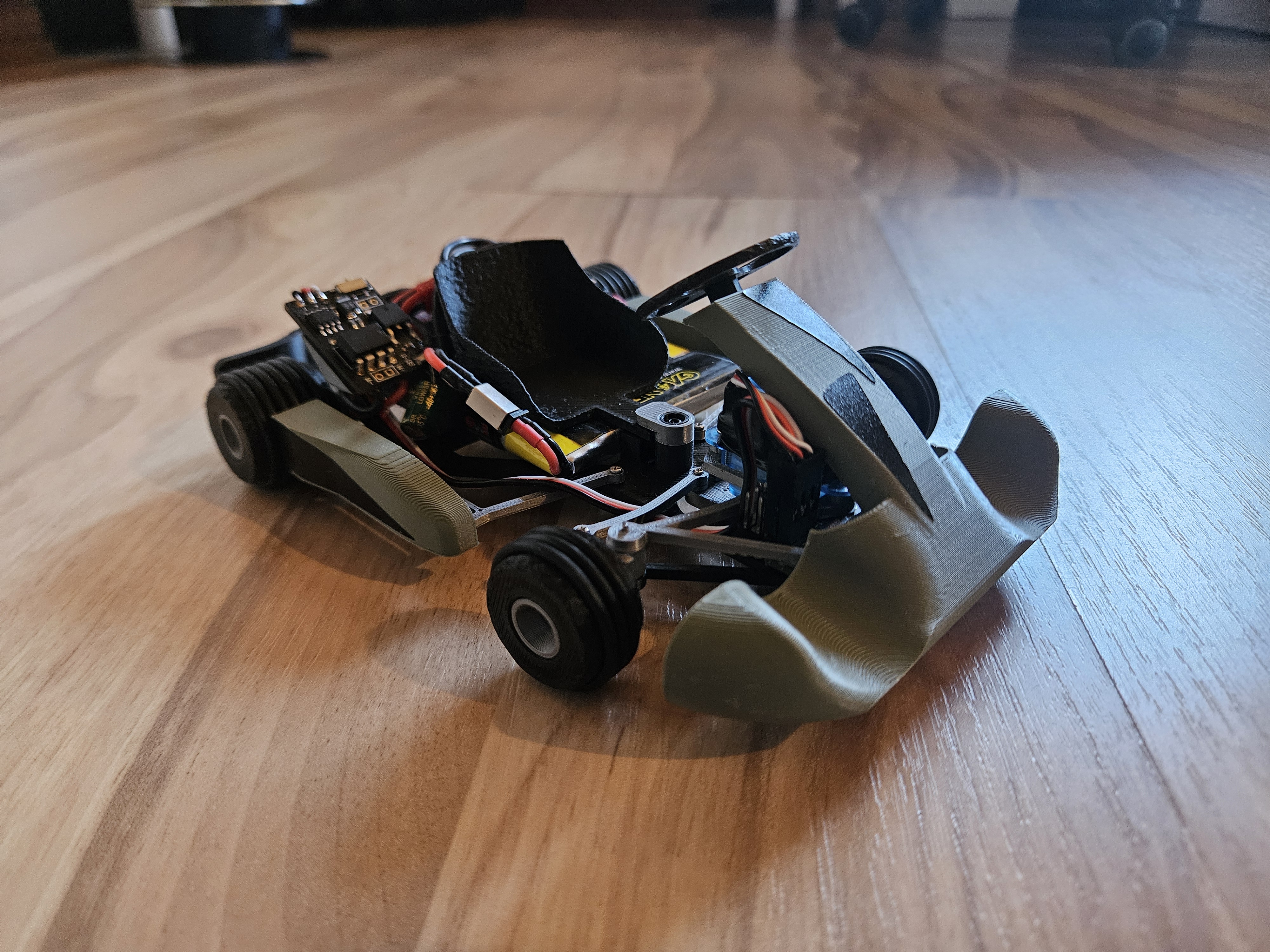

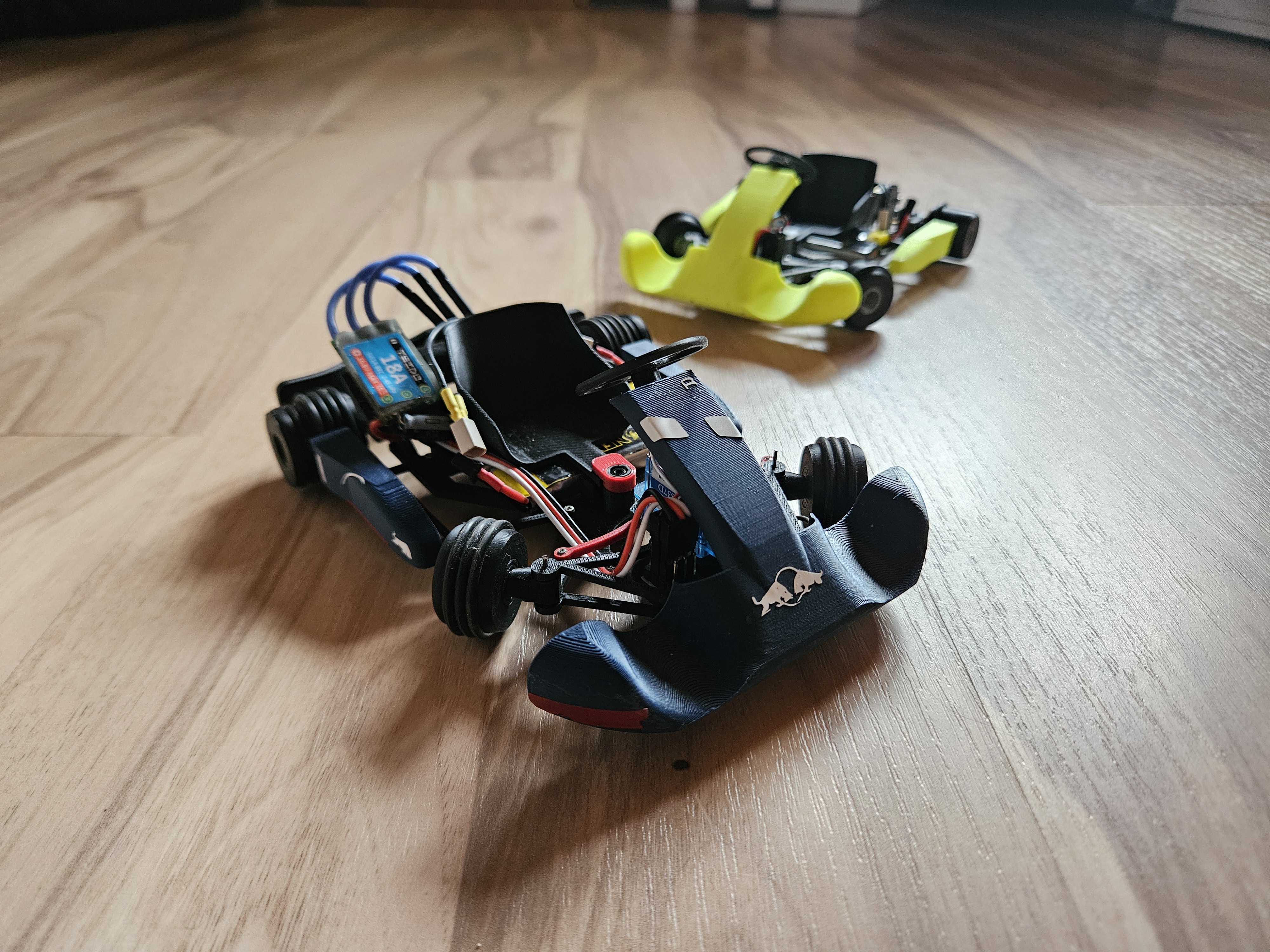

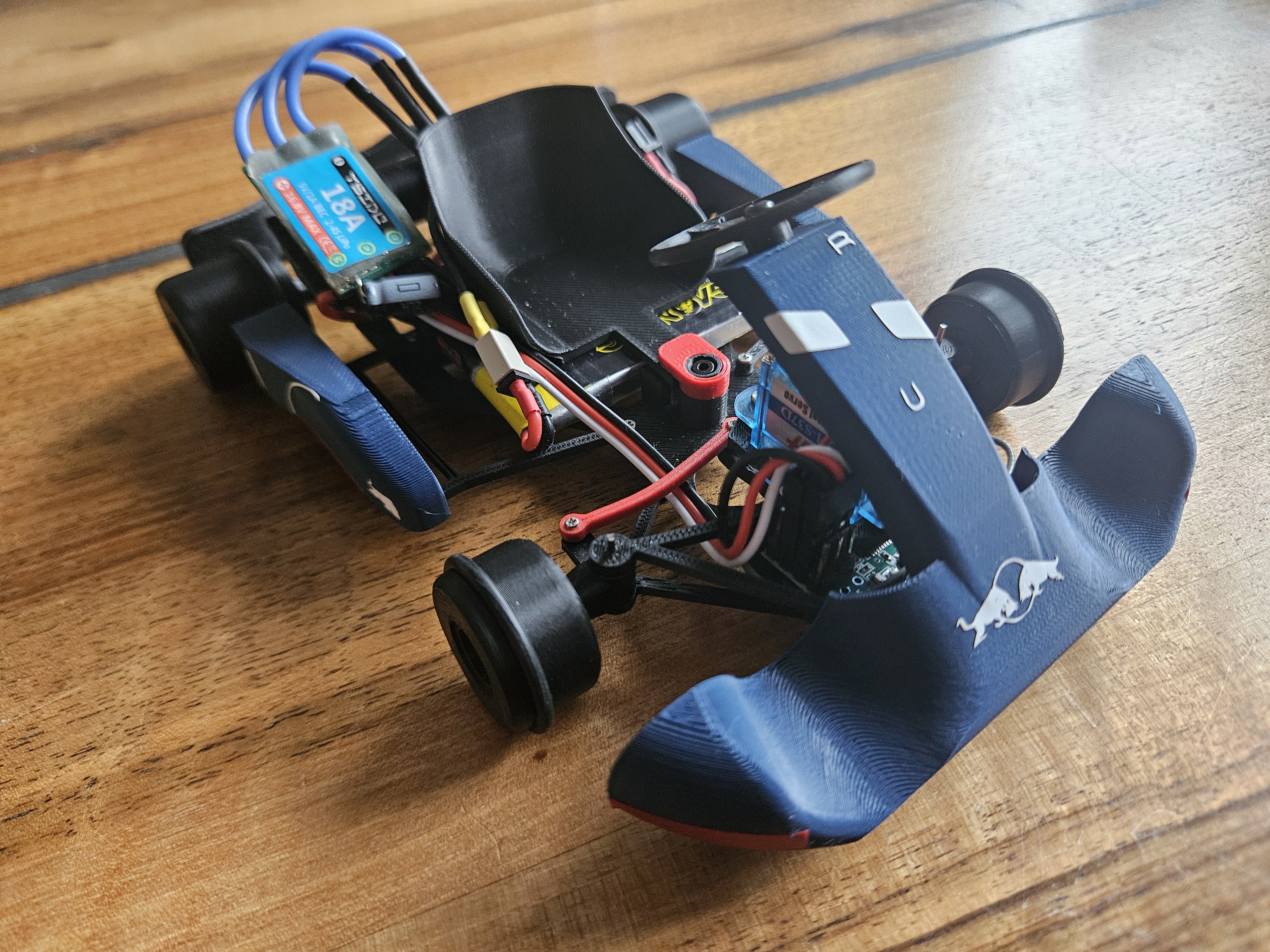

RC Mini Kart

Das Kart hat ungefähr einen Maßstab von 1/10. Ist damit natürlich deutlich kleiner als ein 1/10 RC Car. Es entspricht von der Größe her eher einem 1/24 oder 1/28 RC Car.

In dem Download sind mehrere optionale Teile enthalten:

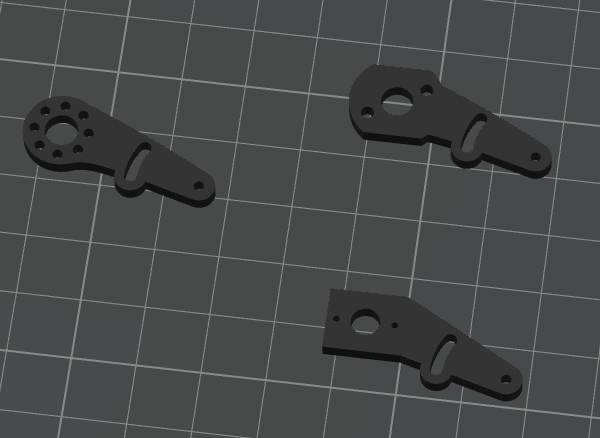

  • Motorhalter
    • Halterung für einen Standard N30 Motor (würde auch für N20 passen)
    • Halterung für einen 1230 Brushless Motor
    • Halterung für einen Standard 050 Motor
  • Reifen
    • O1-O6: Die Reifen gibt es in unterschiedlichen Ausführungen (Vorne O1-O3 bzw. Hinten O1-O6). Dabei geht es um die Anzahl der O-Ringe (Dichtungen) die darauf verwendet werden können. Die Brushless Version hat deutlich mehr Leistung. Daher sollten bei der Brushless Version mehr O-Ringe auf den Reifen gezogen werden, damit das Kart mehr Grip hat. Dazu unten mehr unter  “Empfehlungen”.
    • Slicks: Die Vorder- und Hinterreifen gibt es jetzt auch als Slicks. Ich dachte dabei an das Vario Shore TPU von colorFabb welches mehr oder weniger speziell für RC Reifen entwickelt wurde. Die Slicks sind etwas größer, um den fehlenden O-Ring auszugleichen - dies ist wichtig, damit das 26T Hauptzahnrad nicht den Boden berührt. - Ich habe das aber nie getestet, da ich dieses TPU leider nicht hier habe, also probiert euch gerne aus und gebt Feedback! :)
  • Reduktionsgetriebe (eigenes Druckprofil)
    • Da Reduktionsgetriebe soll die hohe Drehzahl des Brushless Motors reduzieren, damit diese ohne Drosselung fahrbar bleibt. Ohne Reduktionsgetriebe fahre drossel ich dies Leistung des Motors über die Servowegfunktion der Fernsteuerung.
  • Spurstangen
    • In dem Druckprofil “Nachspur Spurstangen” könnt ihr kürzere Spurstangen finden. Statt den üblichen 30mm messen diese nur 29mm von Auge zu Auge. Dadurch wird eine Nachspur erreicht, die das Kart deutlich ruhiger macht und somit grade die großen Motoren (050 und BrushLess) besser steuerbar macht. Ich denke dass die Spurstangen auch bei dem N30 Motor sinn machen können, da das Kart einfach weniger agil reagiert dadurch wird es insgesamt einfacher zu fahren. Probiert's gerne mal aus! :)

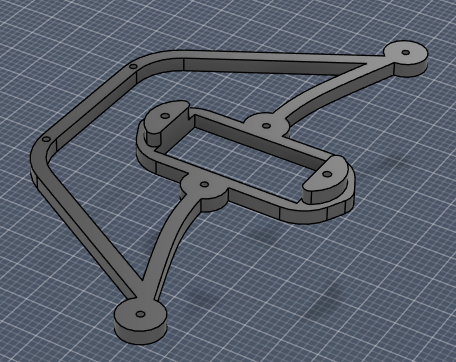

  • Oberer Chassis Rahmen
    • Für das Lenkservo DSpower 3.7G Servo mit Metalgetriebe

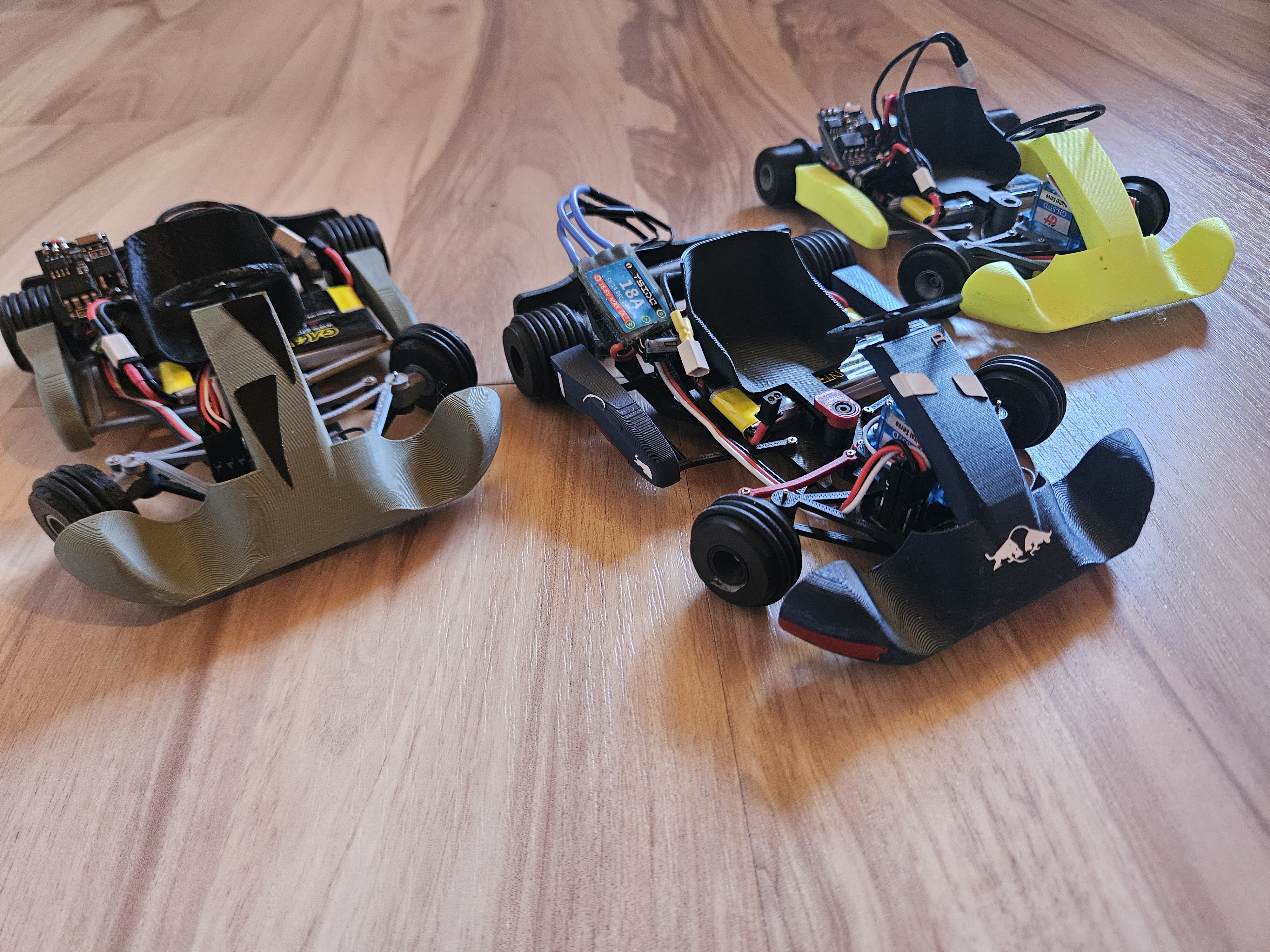

Mittlerweile gibt es immer mehr Varianten in denen dieses Kart aufgebaut werden kann. Darum bitte das Folgende aufmerksam durchlesen - dies soll als Guide dienen, damit ihr wisst welche Teile ihr benötigt:

  • Hinterachse: Die Motorleistungen der verschiedenen Motoren unterscheidet sich enorm. Durch die höheren Drehzahlen und die höheren Geschwindigkeit entstehen mit dem Brushless Motor größere Kräfte und auch deutlich mehr Schwingungen auf der Hinterachse. Darum wird die Hinterachse aus einer M3 Gewindestange empfohlen!  Das Kart liegt dadurch deutlich ruhiger und hat spürbar mehr Grip auf der Hinterachse. Bei einem N30 Motor wird eine M2 Gewindestange als Hinterachse empfohlen, um Gewicht zu sparen und das Kart agil zu halten - M3 ist aber ebenfalls möglich.
  • Vorderachsen: In die vorderen Felgen werden Kugellager eingepresst auf denen die Felge dreht. Durch die Kugellager werden die Felgen dann an die Knuckle (Lenkhebel) geschraubt. Hier reicht in jedem Fall M2. Ich habe bei Brushless allerdings M3 Schrauben mit 3x6x2,5mm Kugellagern eingefügt weil das einfach den Vorteil hat, dass alles mit den gleichen Kugellagern aufgebaut werden kann - so muss bei Brushless nur eine Sorte Kugellager bestellt werden. Es ist aber trotzdem möglich die Vorderachse mit M2 Schrauben zu verwenden, wenn die entsprechenden Lager (4x 2x5x2mm) vorhanden sind.

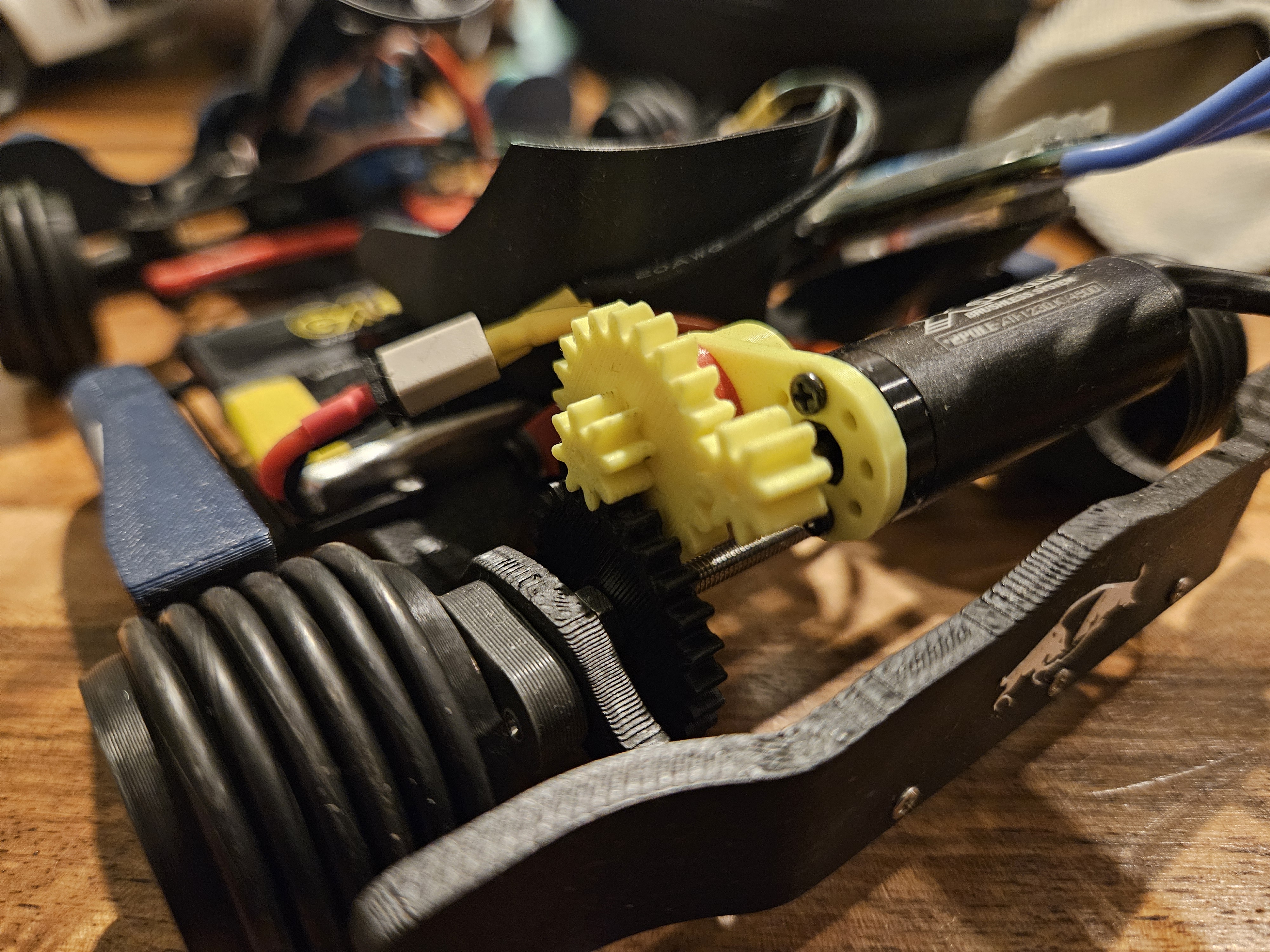

  • Reduktionsgetriebe: Da ich die Brushless Variante über die Servoweg Funktion der Fernsteuerung extrem Drosseln musste, damit das Kart überhaupt fahrbar bleibt,  habe ich hier alternativ (über ein eigenes Druckprofil) ein Reduktionsgetriebe veröffentlicht. Vorteil hierbei ist, dass der Brushless Motor mit voller Leistung/Drehzahl gefahren werden kann. Durch die kürzere Getriebeübersetzung ist die Bremskraft des Motors beim ausrollen spürbar gestiegen.  Außerdem wandert die Motorposition durch das Getriebe etwas weiter nach hinten wodurch sich der Schwerpunkt weiter nach hinten verlagert. Ich bin mir selbst nicht sicher welche Variante mir besser gefällt - daher probiert euch am besten mal aus! :)

    Das Reduktionsgetriebe besteht im Prinzip aus einem anderen Motorritzel und einem Doppelzahnrad. Eine M3 Schraube wird durch 2 Lager gesteckt und dann in das Doppelzahnrad geschraubt (Schauts euch auf den Bilder im entssrechenden Druckprofil man an).

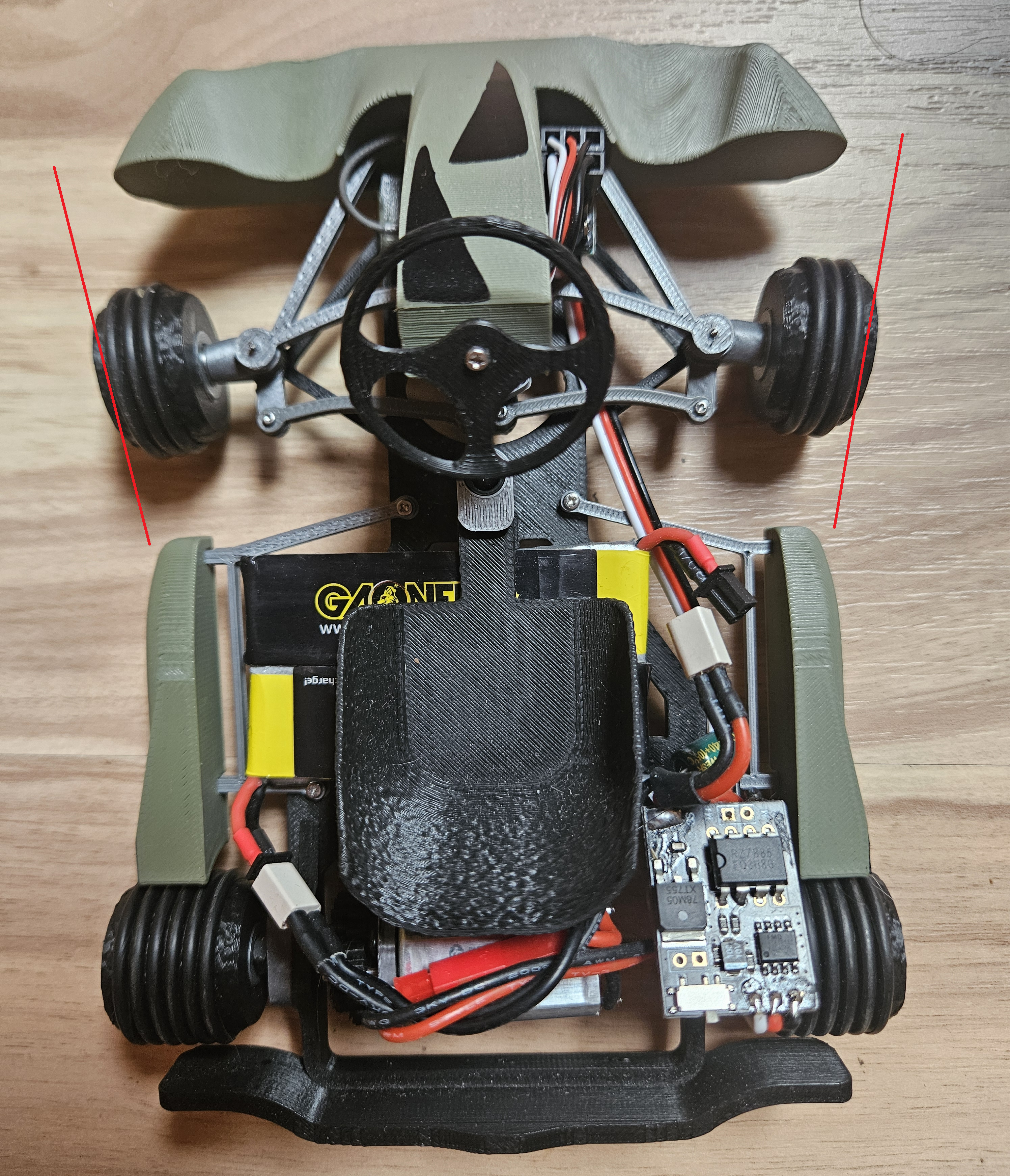

  • Spurstangen: Es gibt ein eigenes Druckprofil “Nachspur Spurstangen” für kürzere Spurstangen. Die Standard Spurstangen sind 30mm Lang (von Auge zu Auge). Diese neuen Spurstangen sind 29mm lang um eine Nachspur zu erreichen. Das Kart bleibt dadurch kontrollierbarer beim einlenken. Beim Gradeauslauf kann hierdurch die Spurtreue erhöhrt werden. Instgesamt ist das Kart einfacher zu Fahren. In jeder Variante werden immer die normalen 30mm Spurstangen verwendet. Wer die 29mm Spurstangen möchte, kann diese über das entsprechende Durckprofil herunterladen und ausdrucken.  Ausprobieren lohnt sich!! :)
  • Oberer Chassis Rahmen: Hier kann optional ein anderer oberer Rahmen gedruckt werden. Dadurch kann ein DSpower 3.7G Servo mit Metalgetriebe montiert werden. Bei mir hat das Servo mit dem Kunststoffgetriebe immer gehalten - das war eine Anfrage von einem User bei dem das GH-S37G immer wieder Probleme machte.

Die Standard Varianten (fertige Druckprofile) sind wie folgt aufgebaut:

  • Brushless Motor:
    • Vorderachse: M3
    • Hinterachse: M3
    • Lager: 3x6x2,5mm
    • Optional: Reduktionsgetriebe
    • Das Hauptzahnrad wird einfach auf 2,8mm aufgebohrt, damit es auf die M3 Gewindestange passt.
  • Brushed 050 Motor:
    • Vorderachse: M3
    • Hinterachse: M3
    • Lager: 3x6x2,5mm
    • Das Hauptzahnrad wird einfach auf 2,8mm aufgebohrt, damit es auf die M3 Gewindestange passt.
  • Brushed (N30 Motor):
    • Hinterachse: M2
    • Vorderachse: M2
    • Lager: 2x5x2mm

Letztendlich kann aber alles frei gewählt werden - dafür würde ich das Druckprofil  mit allen Teilen empfehlen.







Ich hoffe ich habe nichts vergessen - das ist mein erstes Modell :)



Ich habe alles aus PLA gedruckt - hält bisher.





Bitte unten im Werkzeug-Bereich unbedingt den Punkt mit dem Mini Bohrer Set beachten!



Für die Strecke im Wohnzimmer verwende ich das DR!FT Streckenbegrenzung V2 Set von @AJEngineering



Hier alles was du für das Kart benötigst:

RC Komponenten:



Weitere Teile:

Benötigtes Werkzeug:

  • Lötkolben (inkl. Zubehör)
    • Stromstecker am ESC müssen ggf. umgelötet werden
    • Motor kann per Stecker an ESC angeschlossen werden oder direkt angelötet werden
    • Bei dem Regler muss ggf. das Kabel zum Empfänger durch ein längeres ersetzt werden. Oder der Empfänger muss eben wo anders hin. Das ist sowieso sehr eng - wenn ein größerer Empfänger verwendet wird, muss man den vermutlich eh wo anders hin setzen (ggf. hinten an den Sitz kleben oderso).
  • Kleine Schraubendreher
  • Seitenschneider
  • Kleine Spitzzange oder ähnliches
  • Mini Bohrer Set - wichtig!
    • Wichtig sind Bohrer mit 1mm und etwas weniger (z.B. 0.8mm)  Es geht primär um die Stahlstäbe die vorne senkrecht in den Achsträgern und hinten quer im Sitz drin sitzen. Die sollen z.B. im Sitz klemmen, aber im Chassis beweglich sitzen (gleiches gilt für die Vorderachse bei der Lenkung). Auch die Löcher für die M2 Schrauben müssen alle passend aufgebohrt werden (2mm oder 1,6mm, je nach dem ob die Schraube durchgesteckt werden soll oder fest in das jeweilige Teil eingeschraubt werden soll). Wenn da fragen sind - gerne über die Kommentare melden.
    • Auch hiflreich grade bei M3 Achsen wegen dem 2,8mm Bohrer:



Empfehlungen:

Motorvarianten:

  • N30 Motor:
    • Gut für eine kleine Strecke im Wohnzimmer oder für die Kinder zu üben
  • 050 Motor:
    • Für eine kleine Strecke im Wohnzimmer schon recht schnell. Könnte aber gehen bei geübten Fahrern
    • Die Unterschiedlichen Ritzel machen einen entscheidenden Unterschied.
    • Die Motorleistung passt sehr gut zu dem Kart. Genug Leistung in jeder Situation, aber gut handlebar.
    • Mein Lieblings-Setup
  • Brushless Motor:
    • Sehr viel Leistung - vielleicht zu viel :D
    • Meiner Meinung nach zum Fahren auf einer Strecke zu viel Leistung.

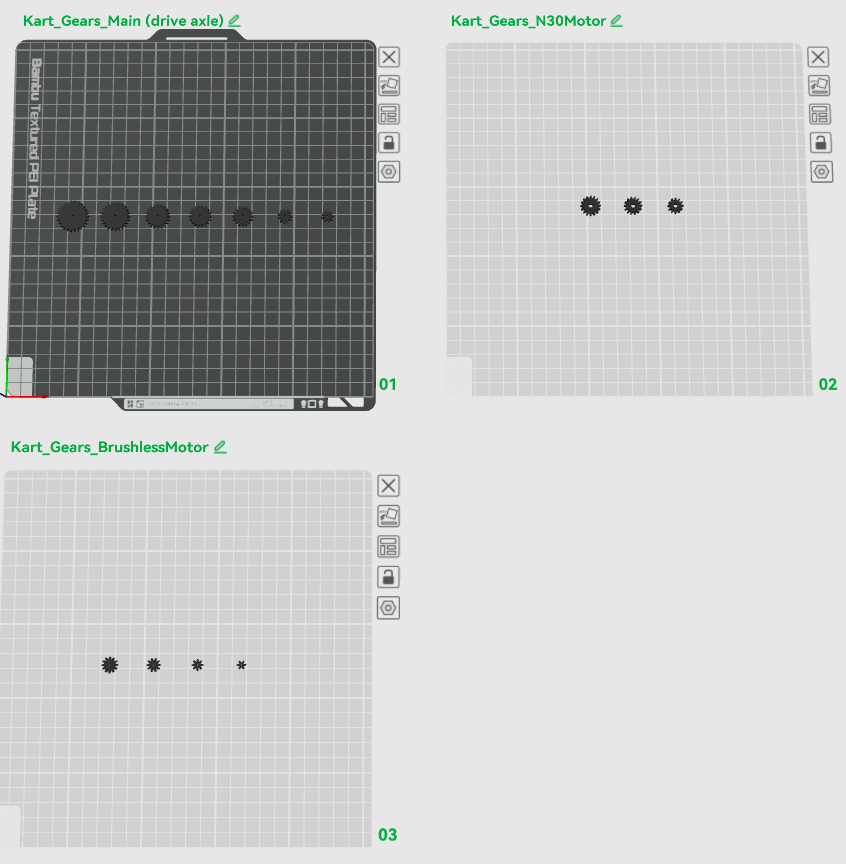

Getriebeübersetzung:

  • Brushed (N30 Motor)
    • Motor: 16T
    • Achse: 11T/9T
  • Brushed (050 Motor)
    • Motor: 8T/6T
    • Achse: 24T/26T
  • Bruschless (1230 Motor / 4500KV)
    • Direktübersetzung (mit 30% Sevoweg am Motor)
      • Motor: 6T
      • Achse: 26T
    • Mit Reduktionsgetriebe (mit 100% Servoweg am Motor)
      • Motor: optionales Reduktionsgetriebe (in den Druckprofilen beachten)
      • Achse: 26T

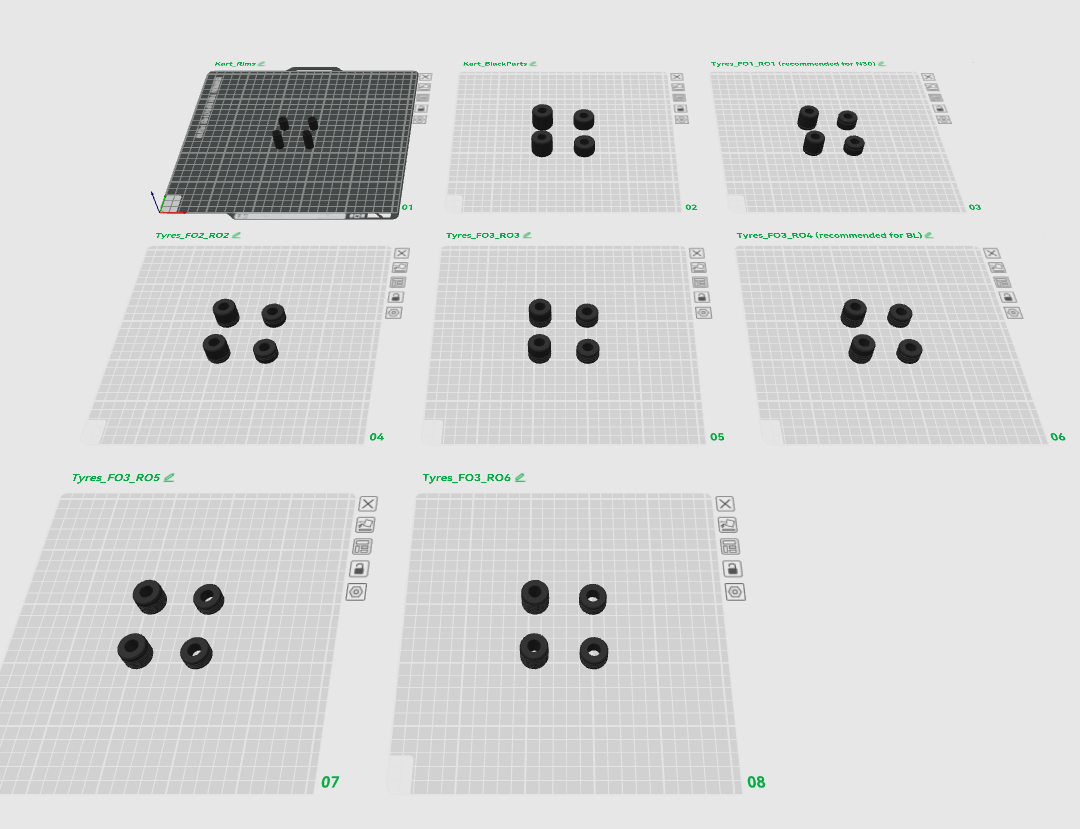

Reifen:

  • Brushed (N30 Motor)
    • Vorne: O1 (1 O-Ring)
    • Hinten: O1 (1 O-Ring)
  • Brushed (050 Motor)
    • Vorne: O3 (3 O-Ringe)
    • Hinten: mindestens O4 (4 O-Ringe) - ich fahre mit O6
  • Brushless (1230 Motor / 4500KV)
    • Vorne: O3 (3 O-Ringe)
    • Hinten: mindestens O4 (4 O-Ringe) - ich fahre mit O6
  • Kaorsserie-Teil “FrontBumper”
    • Über das Karosserie-Teil vorne kann die Gewichtsbalance gesteuert werden. Ich habe das Teil sehr leicht gedruckt (2 Wandschleifen, 8% Infill).

Updates:

  • 2026-02-13: MiniKart V2.1.3mf - High-Power Brushless Update!!
    • Neuer (optionaler) Motorhalter für Brushless Motor
      • Motorhalter
      • Gewindestange aus Messing weg
    • Reifen (mehr Grip für mehr Leistung)
      • Vorne O1-O3 (1 O-Ring - 3 O-Ringe pro Reifen)
      • Hinten O1-O6 (1 O-Ring - 6 O-Ringe pro Reifen)
      • Jeweils Slick für ColorFab Vario Shore TPU (nicht getestet)
    • Überarbeitung der Objekt-Namen im .3mf-File
    • Mehr Platz für den Empfänger (Spektrum SR3300T ohne Gehäuse passt rein, Maximal ca. 19x30mm)
      • Dafür wurden am FrontBumper und am Chassis Anpassungen vorgenommen
    • Anpassung Akkuhalter (Änderung am Chassis)
      • Ich habe die beiden Akkus gerne nach links geschoben um das Gewicht des ESC auszugleichen. Dabei ist der hintere Akku nach unten heraus gefallen. Ein kleine Kante unten im Chassis verhindert das jetzt.
    • Erstellen des Bereichs "Empfehlungen"
    • Anpassung der Einleitung (Beschreibung des Models)
  • 2026-02-16: diverse Kleinigkeiten
    • #MiniKart_V2 gelöscht - die alte Version hat nur Nachteile gegenüber der neuen
    • Druckprofil Hinzugefügt
  • 2026-02-22: M3 Achsen und Reduktionsgetriebe
    • Die Motor-Leistung bei der Brushless-Variante ist enorm. Um mehr Stabilitat (und weniger Schwingungen) rein zu bekommen wurden die Achsen auf M3 geändert. Außerdem gibt es ein optionales Reduktionsgetriebe um die Drehzahl bei der Brushless Variante zu reduzieren.
      • Druckprofil Update: Mini Kart (Brushless) auf M3 angepasst
      • Druckprofil Update: Mini Kart (N30) neues Chassis ausgetauscht
      • DruckProfil Update: AllParts  entsprechend der neuen Teile erweitert
      • Druckprofil Update: Reifen um neue M3 Felgen erweitert
      • Druckprofil neu: Reduktionsgetriebe für Brushless Motor
      • Teile-Liste für M3 und optionales Getriebe ergänzt
        • M3 Lager 3x6x2.5mm (für M3 Achsen)
        • M3 Gewindestangen (Hinterradachse)
        • M3 Schrauben (Vorderradachsen)
        • M3 Schraube als Achse für das Untersetzungsgetriebe
        • M3 Muttern
      • Beschreibungsbereich für Optionale Teile angepasst
      • Beschreibung für Optionales Brushless Getriebe
      • Folgende Teile neue bzw. geänderte Teile:
      • Neu:
        • M3 Lagerbock (für Kugellager 3x6x2.5mm)
        • Knuckle M2 (Rechts und Links) (um M3 Schrauben zu verwenden)
        • M3 Felge hinten (größere Bohrung)
        • M3 Felge vorne (größeres Kugellager)
        • Reduktionsgetriebe:
          • Motorritzel
          • Reduktionsritzel (Stufenzahnrad)
          • Reduktionsgetriebe Halterung
      • Angepasst:
        • M2 Felge hinten (nur Name geändert)
        • M2 Felge vorne (nur Name geändert)
        • M2 Lagerbock (für Kugellager 3x6x2.5mm) (nur Name geändert)
        • Knuckle M2 (Rechts und Links) (nur Name geändert)
        • Chassis (Aussparung für die Hinterachse wurde vergrößert, sodass eine M3 Achse verwendet werden kann)
  • 2026-02-27: Motor Mount for 050 Motor
    • 050 MotorMount (9V, ca. 10.000 U/min)
    • neues Druckprofil mit allen Motor Mounts
    • neues Druckprofil für ein komplettes Kart mit dem neuen 050 Motor
  • 2026-04-20: Neue Spurstangen
    • Unter den Druckprofile könnt ihr nun das Profil “Nachspur Spurstangen” finden.
    • Es handelt sich um etwas verkürzte Spurstangen um eine Nachspur zu erreichen.
  • 2026-05-18: Neues Servo, A1 mini Druckprofil und Chassis-Optimierung
    • Ihr könnt in den Druckprofilen nun eine spezielle Version für den A1 mini finden
    • Aufgrund von User Rückmeldung wurde ein neuer Oberer Rahmen erstellt, in den ein anderes Lenkservo montiert werden kann. (DSpower 3.7G Metalgear)
    • Der Servoarm hatte unten am Chassis etwas wenig Platz - es wurde also das Loch unten im Chassis in dem sich der Servoarm bewegt etwas vergrößert.
