更新

2026-04-04

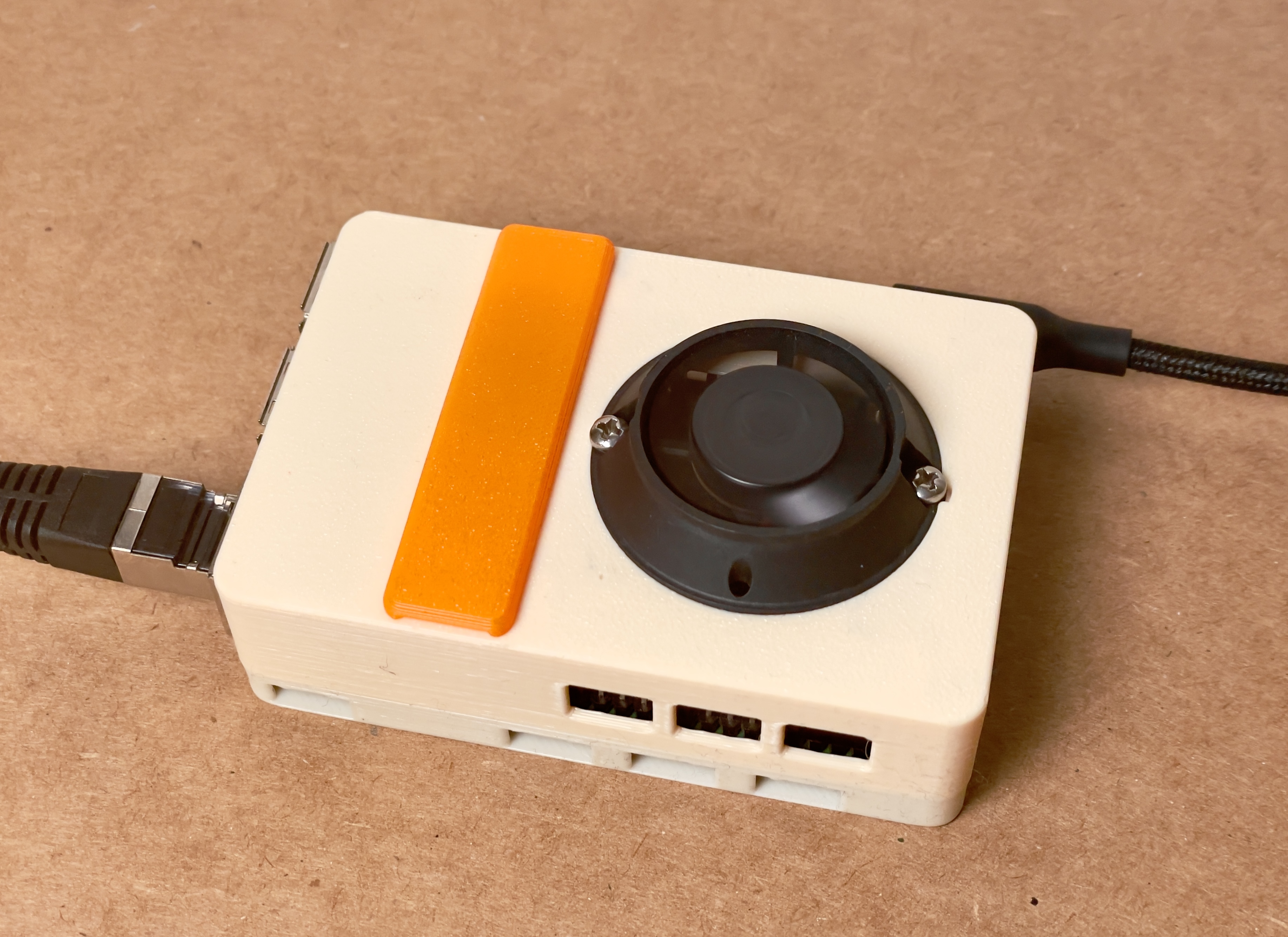

新增加了风扇散热上盖，如果你需要持续运行高计算的应用，可选择此方案

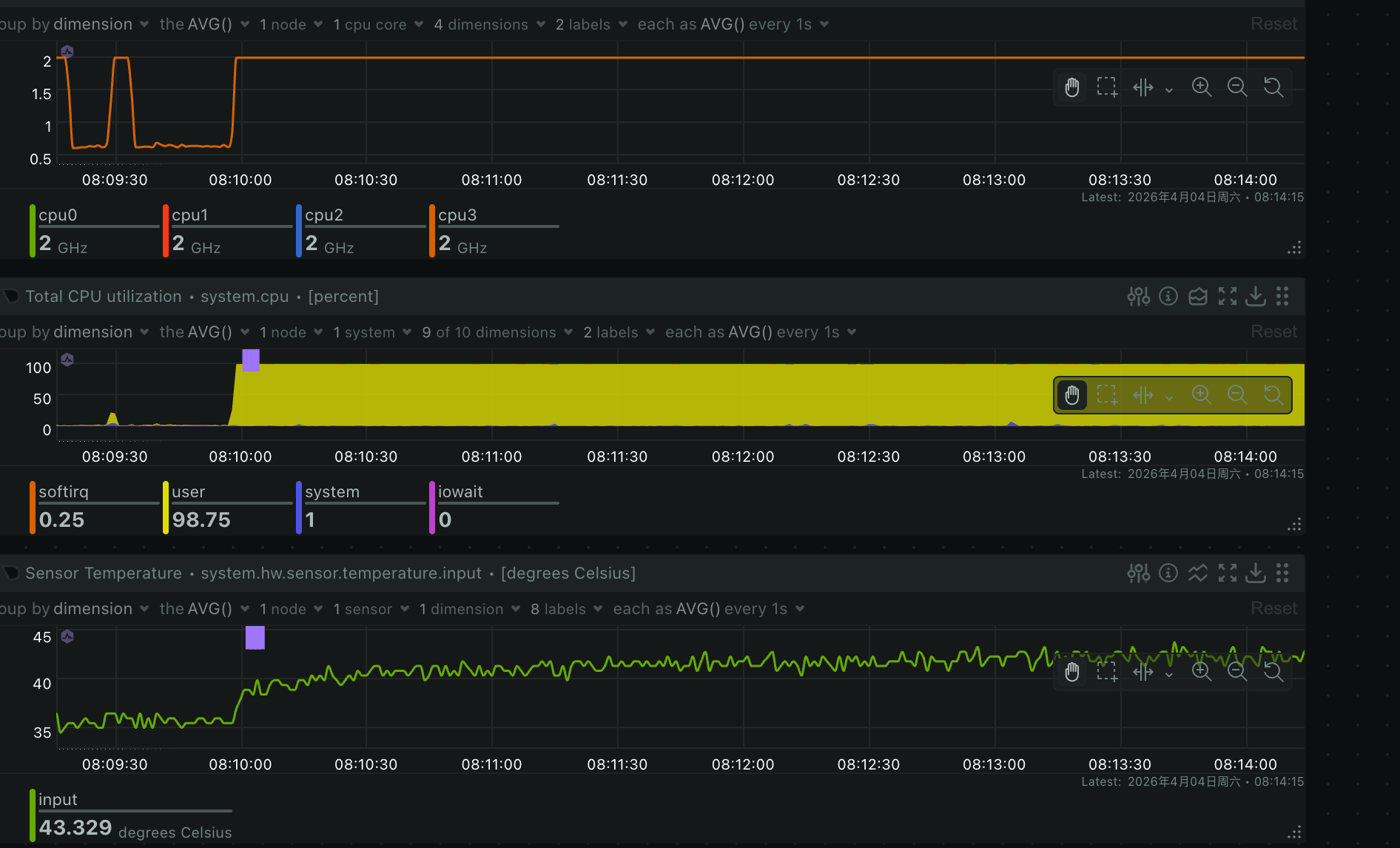

Pi 4B cpu 超频到2.0GHZ， 满载测试5分钟左右（stress --cpu 4 --timeout 300s），温度可以持续稳定在45度以下。

背景

在之前设计 Pi dock 时，我主要精力放在结构设计上，但长期使用中逐渐发现两个真实痛点：

一是散热问题。

我尝试过多种风扇方案，但普遍存在使外壳体积增大、共振噪音明显等问题，长期运行体验并不理想。

二是系统切换不便。

很多用户都会准备多张 TF 卡，分别安装不同系统，用于测试、开发或日常使用。但实际使用中，经常遇到的问题是：想换系统时，TF 卡却不知道放哪了。

因此，这次设计重点围绕「安静稳定运行」和「多系统便捷切换」进行优化。

设计亮点

散热

本次采用 35 × 35 × 10mm 铝合金散热片，结合上下镂空结构，利用热空气自然上升形成被动通风。

在实际测试中：

• 使用 stress –cpu 4 –timeout 900s 进行连续 15 分钟满载测试
• 通过 vcgencmd measure_temp 读取温度
• 室温约 25℃

测试结果：

• 满载温度稳定在约 75℃
• 停止压测 3 分钟后降至约 62℃

该方案在无风扇、零噪音的前提下，可满足大多数日常与开发场景的稳定运行需求。

TF卡仓

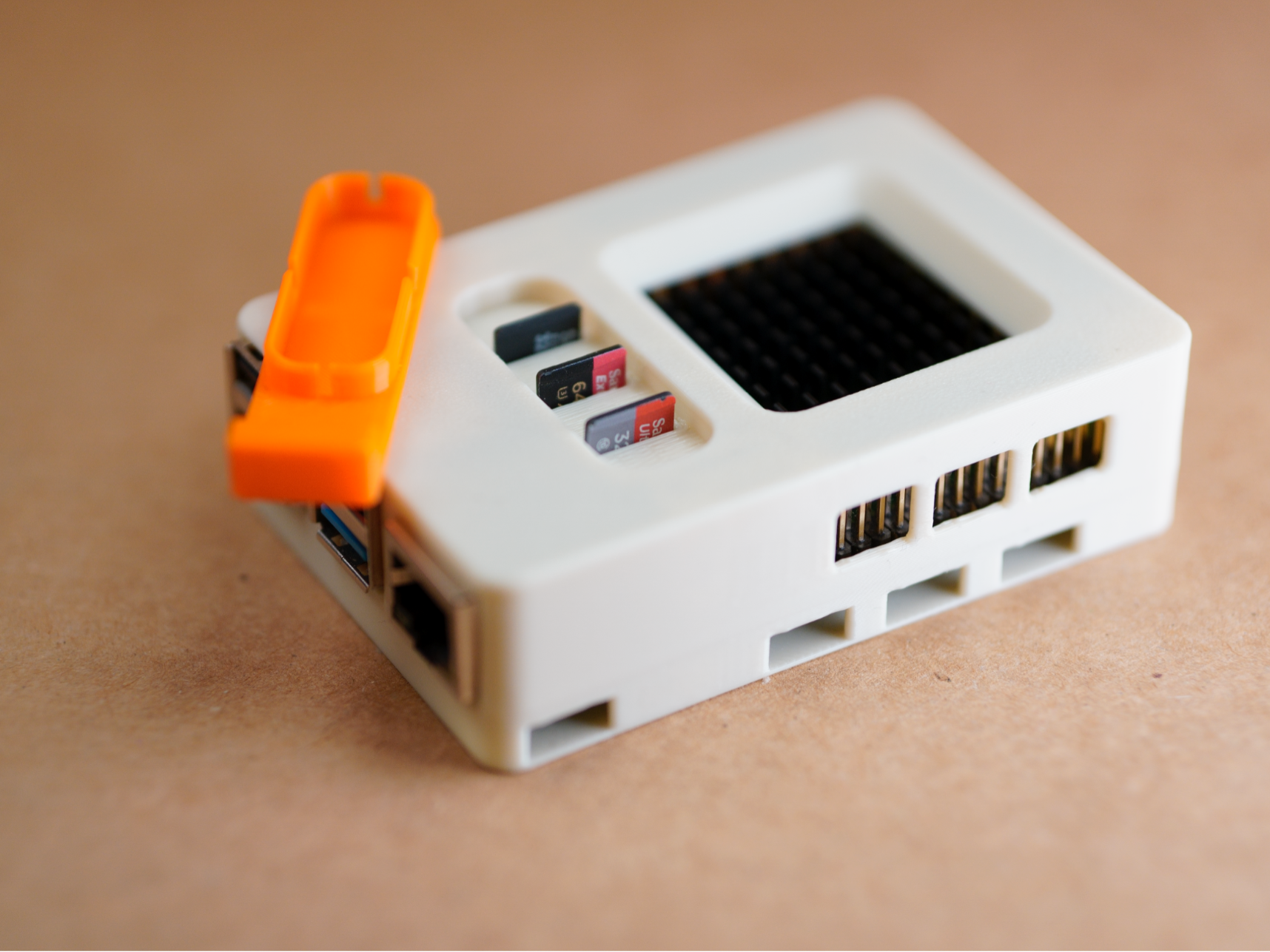

1. 在外壳上增加了三个TF卡槽位，可以把经常用的TF系统卡随树莓派携带，避免想切换的时候，再翻箱倒柜寻找TF卡
2. TF 卡储存仓的仓盖需要兼容“容易开启”和“协调美观”，目前我设计了两款，选择自己喜欢的即可。
3. 后壳 TF 卡槽处做了内陷设计，方便更换TF卡。
