Modelo 3D 分层桌下抽屉 参数化编辑 por Suns3tz no MakerWorld

Descrição

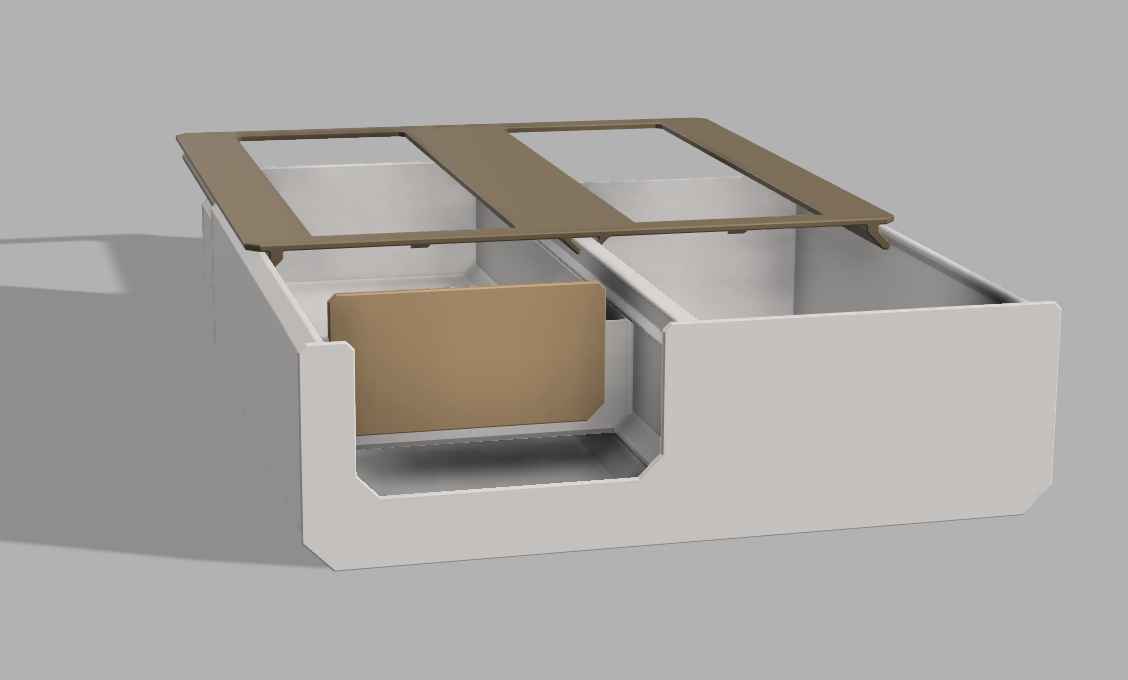

桌下抽屉,支持参数化定制。

该项目参考了桌下抽屉by阿奇的布局,重新进行参数化设计。

支持定制参数说明如下:

参数可定义范围(mm)说明
width90~350抽屉外侧宽度
height40~200抽屉外侧高度
length30~350抽屉外侧总长(不含前面板厚度2mm)
left width45~300左侧抽屉宽(含左右侧壁厚),至少应比width小45mm
inner height15~160左侧下方空间高度(含底部厚度),至少应比height小15mm

以上长宽高为外部包络尺寸,方便设计时适应桌下空间结构布置。

目前壁厚统一设置为2mm且不可编辑(没有测试其他壁厚的兼容性),打印出来强度应该足够,如需加厚我后续测试一下。

由于上述尺寸包含各方向壁厚2~4mm,且滑槽结构考虑在内部,因此在需要考虑内部空间的场景下请预留足够的裕量。

此外,考虑到美观性及方便拉出,面板总宽度为width+4mm。



如需文字可以在切片软件中添加。

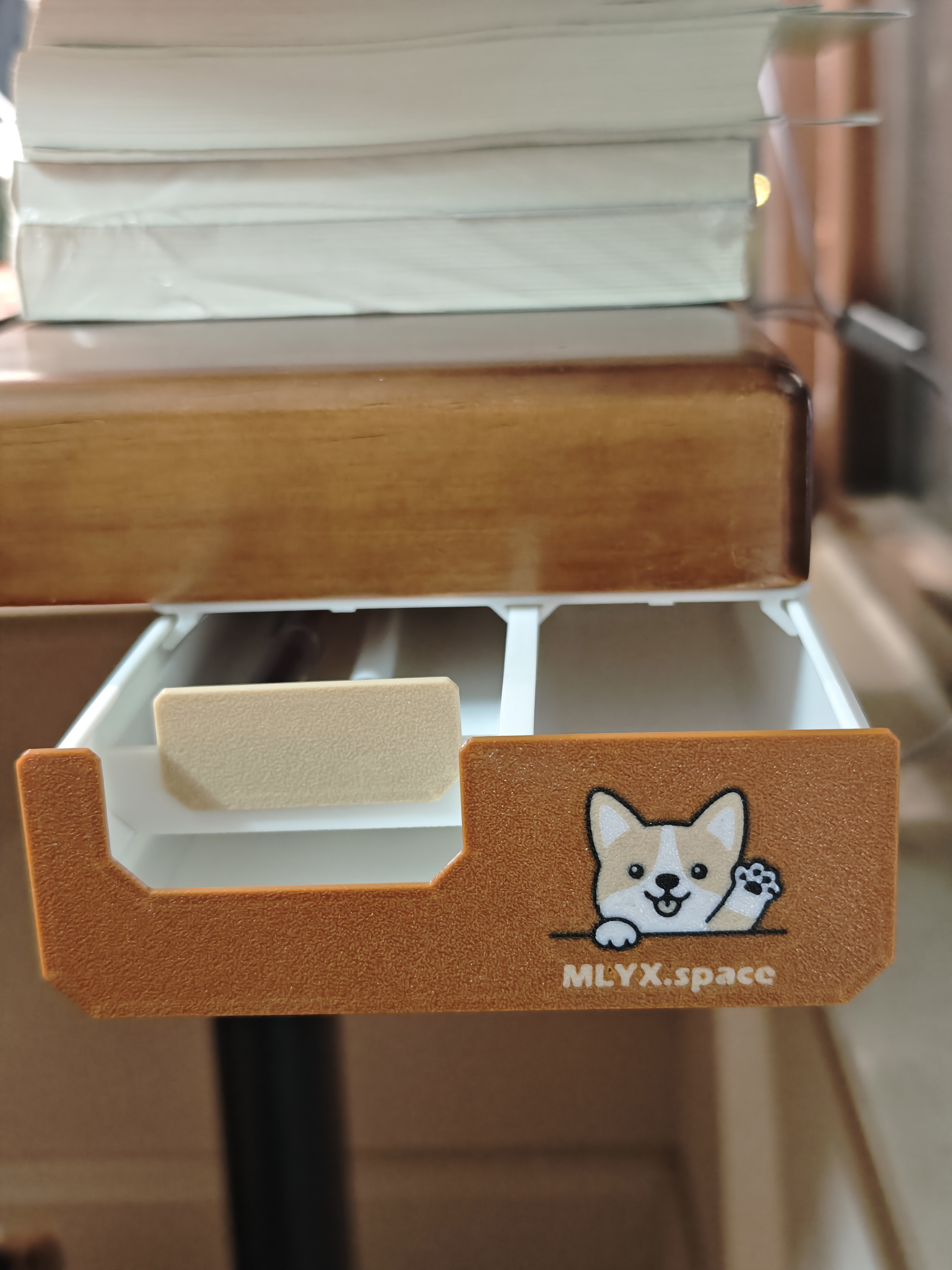

带柯基图案版本只在默认打印配置中有,参数化设计生成模型无图案。



参数化生成模型请下载后在拓竹切片软件中拆分后分盘打印。
