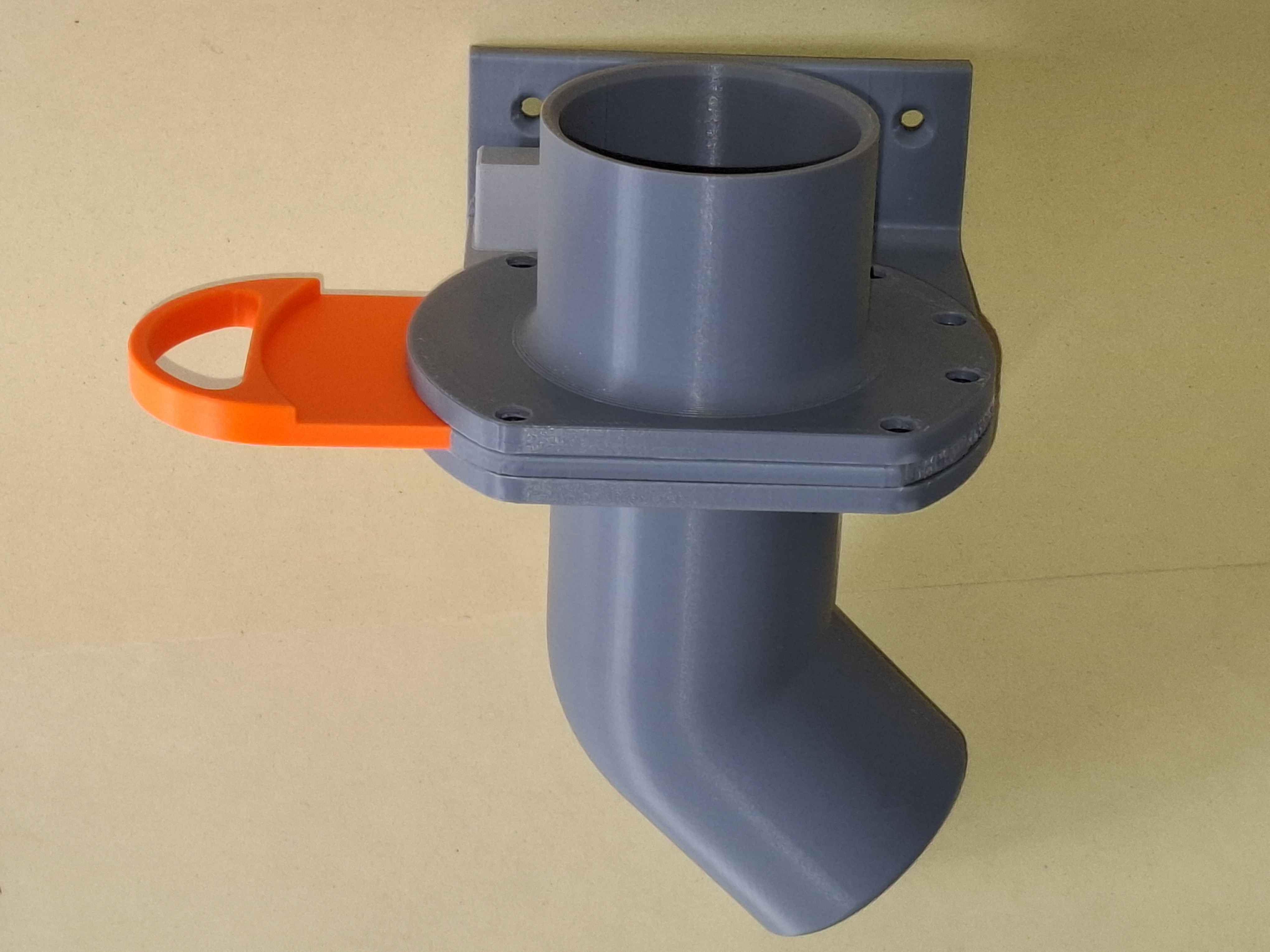

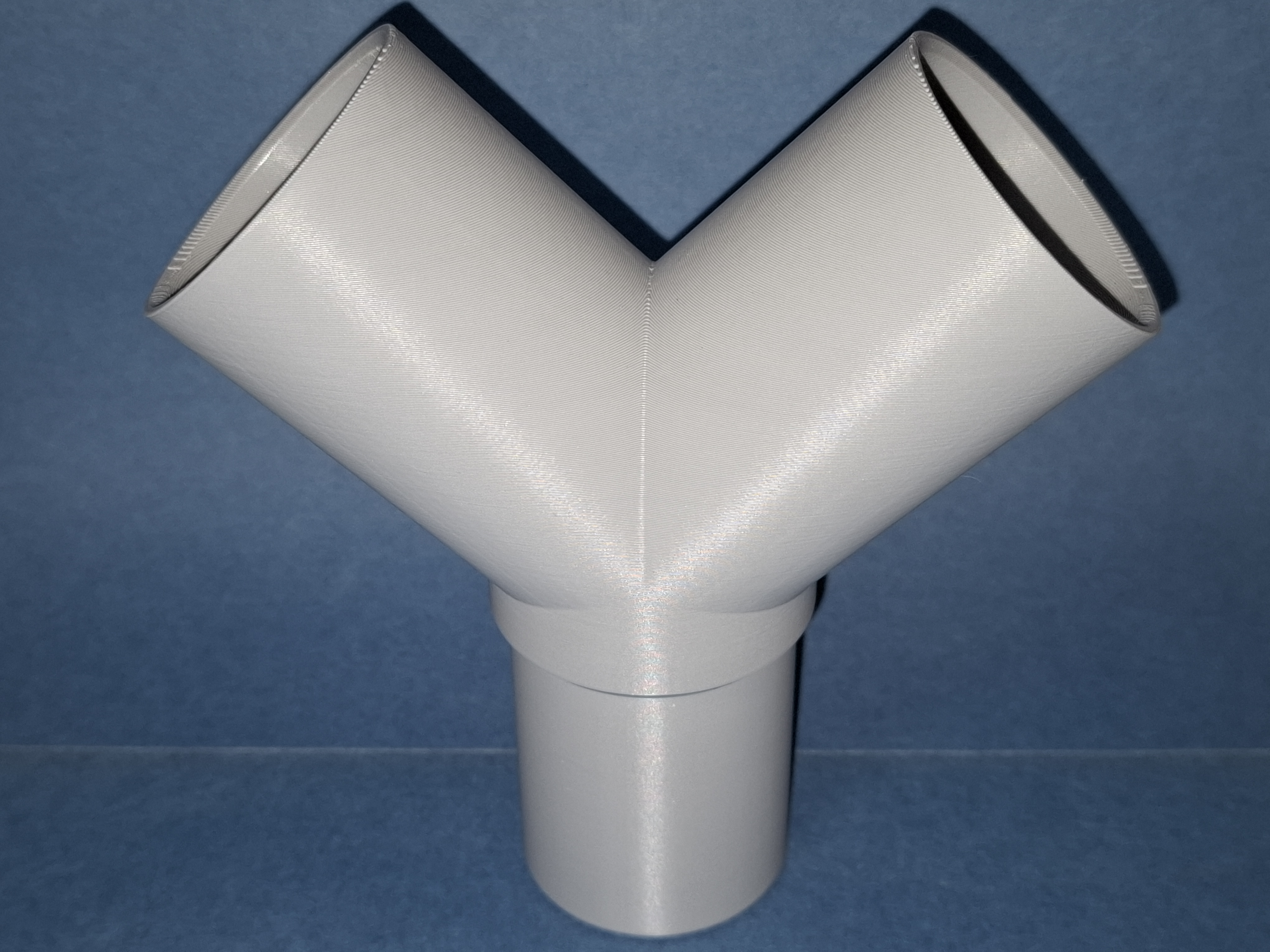

• Ein Freund baute sich für seine beneidenswerte Holzwerkstatt ein Absaugsystem, an das alle geeigneten Geräte angeschlossen werden sollten. Dazu verwendete er das preiswerte HT50-Rohrsystem.
• Nun sollte jedes Gerät mit einem eigenen Sperrschieber versehen werden.
• Die Betätigung eines Sperrschiebers sollte unmittelbar die Absauganlage aktivieren.
• Zur Aktivierung der Absaugung musste lediglich ein Kontakt geschlossen werden. Dies geschieht im Niederspannungsbreich mit kaum messbarem Stromfluss.
• Da er keine fertig kaufbaren Teile fand, wandte er sich an mich.
• Meine Suche nach direkt einsetzbaren Sperrschiebern blieb aufgrund der geforderter Eigenschaften leider ergebnislos:

1. HT50 (vor dem Sperrschieber Geräteschlauch aufschieben, hinter dem Sperrschieber direktes Aufstecken auf Rohrssytem).
2. Anschluss hinter Sperrschieber musste 45 Grad abgewinkelt sein.
   Sowohl das abgewinkelte Rohr als auch die Richtung des Sperrschiebers sollte mal nach links und mal nach rechts zeigen.
3. Wandhalterung
4. Elektrische Schaltfunktion zur Ansteuerung der Absauganlage.

• Als Ideengeber habe ich von Thingiverse das Modell 4809158 von Stevetecx verwendet.
• Meine Idee war nun, auf dieser Basis ein Remix mit allen geforderten Eigenschaften zu erstellen.
• Das Schwierigste war die elektrische Funktion.
  • Ich entschied mich gegen eine mechanische Lösung, nicht zuletzt wegen staubiger Umgebung und der Haltbarkeit.
  • Im Rahmen wurde ein Reed-Relais im Glaskörper eingelassen.
  • Im Schieber verwende ich 2 Neodyne-Magnete.
  • Im Rahmen wurde dann eine 2pol. Buchse eingebaut, die mit einer Abdeckkappe versehen wurde (angeklebt).
• Alle Stecker, die jeweils in die 2pol. Buchse gesteckt werden, sind parallel geschaltet. Egal welcher Sperrschieber betätigt wird – die Absauganlage springt an.
• Bitte beachtet, dass ich bei den Anordnungen der Schraublöcher nicht kompatibel mit der Basis des Remixes geblieben bin. Das heisst, dass die Einzelteile nicht untereinander austauschbar sind.

• In der Praxis hat sich gezeigt, dass die Sperrschieber beim einfachen ineinanderstecken so dicht sind, dass auf jegliche Dichtung verzichtet werden konnte.



• Montage
  • Beim Einbau des Reed-Schalters ist einiges zu beachten.
    • Versucht nicht die Anschlussdrähte zu verbiegen. Kürzen mit einem Seitenschneider ist OK. Der Ausschuss durch gebrochene Glaskörper wird dadurch sehr hoch sein.
    • Umwickelt die Drähte vorsichtig mit hochflexibler Litze und lötet sie an.
    • Danach fixiert ihr den Reedschalter an der vorgesehenen Position.
    • Führt die Kabel durch die vorbereiteten Kanäle und fixiert mit einem Tropfen Heißkleber. Die werden nach dem Zusammenbau verdeckt.
    • Achtet auf eine geeignete Kabelführung an der Buchse, da es ansonsten Probleme mit der Schutzkappe geben kann.
    • Die Schutzkappe habe ich mit Heisskleber befestigt, die meisten anderen Kleber werden ebenfalls funktionieren.

  • Die beiden 3x3mm Nedyme-Magnete sollten im Schieber eingeklebt werden.



• Funktionsprüfung
  • Beim Herausziehen des Schiebers sollte der Schalter durch den eingeklebten Magneten im Schieber betätigt werden.
  • Der Schalter muss geschaltet bleiben, auch wenn der Schieber komplett bis zum Anschlag gezogen wird.
  • Sollte im letzten Moment der Schalter wieder abschalten, dann wurde der Reed-Schalter zu weit nach innen gesetzt.

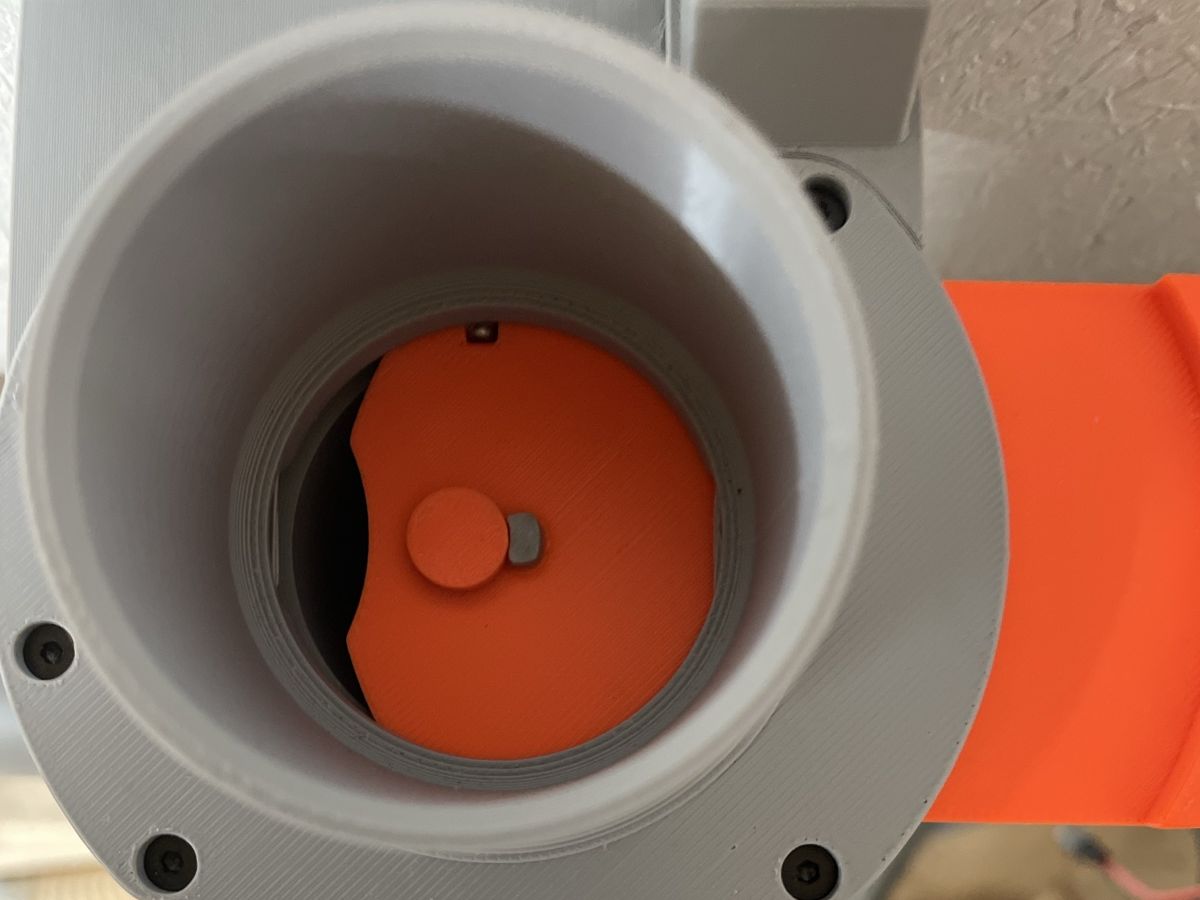

  • In diesem Fall kann man, statt den Reed-Schalter neu zu positionieren, einen kleinen Blocker vor den Anschlag des Schiebers kleben (siehe Foto).

  • Da die Dicke des Blockers vom Versatz des Reed-Schalters abhängt, habe ich den Blocker in unterschiedlichen Dicken zur Liste der stl-Dateien zugefügt (1.5, 2.0, 2.5, 3.0, 3.5 und 4.0mm).



• Material
  • Druck in PETG oder ASA möglich.
    Mein Favorit ist: alles in grauem PETG, Schieber in rotem ASA (wegen der tollen intensiven Farbe von Extrudr Durapro ASA).
  • Kleinteile:
    • Reed-Schalter (2mm Durchmesser, 11mm Länge Glaskörper)
    • Kombination Buchse/Stecker, 2pol.
    • 2x Neodyne-Magnete 3x3mm
    • 6x M3x12mm Schraube

    • 6x M3 Mutter



• Print profiles

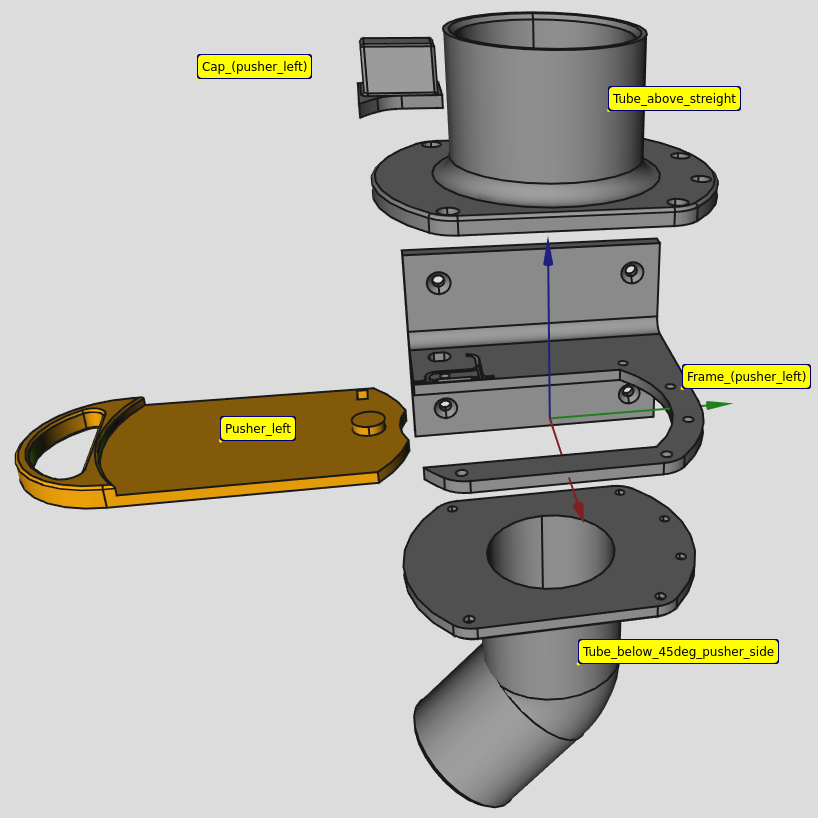

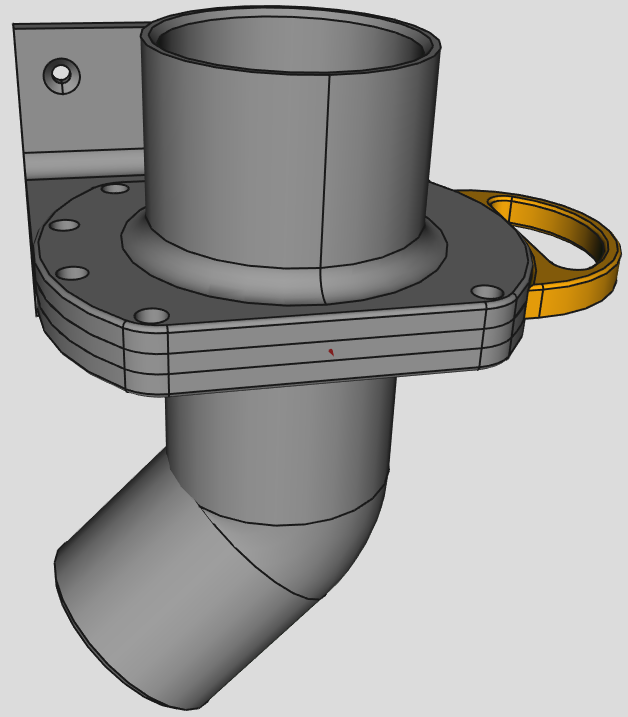

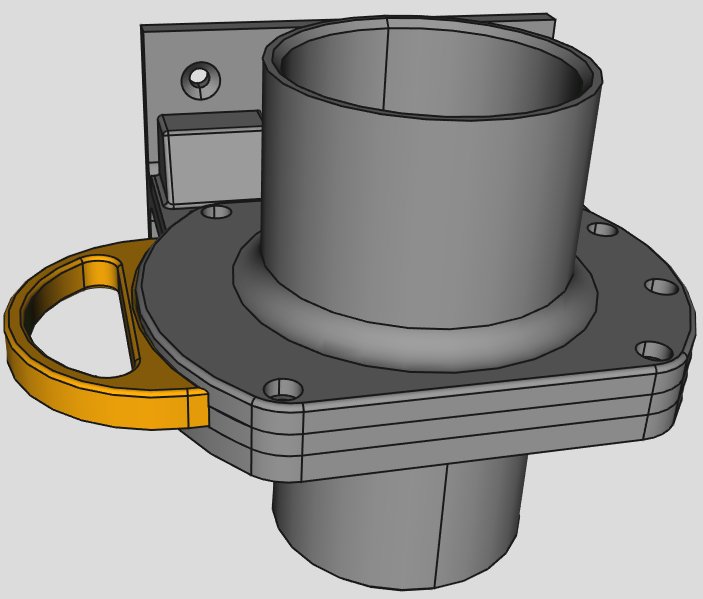

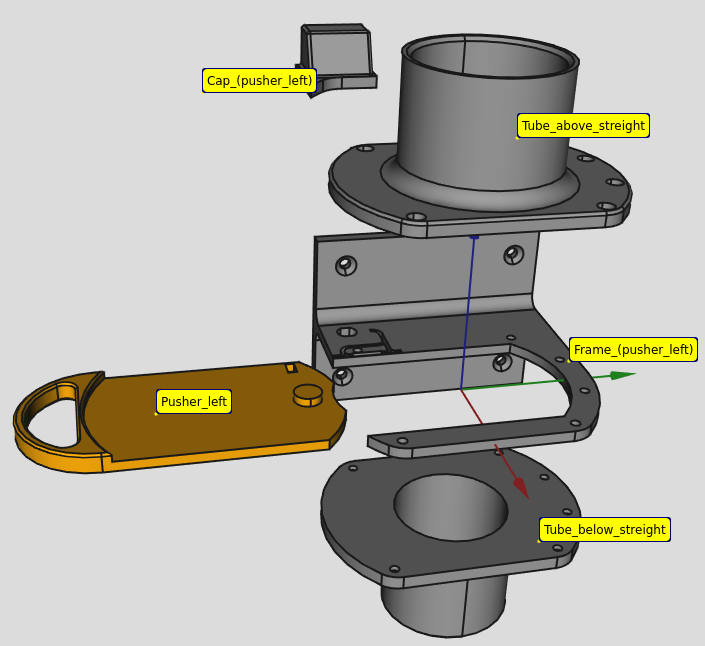

• Oben: gerade, unten: gerade, Schieber links	Up: streight, down: streight, pusher left

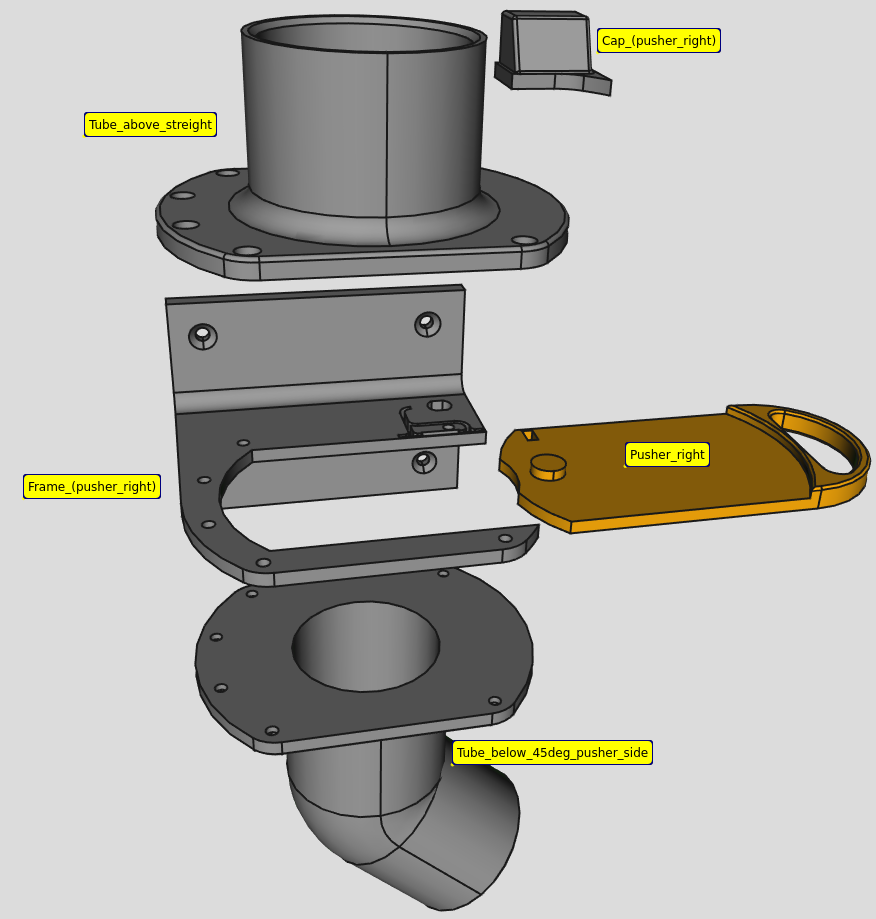

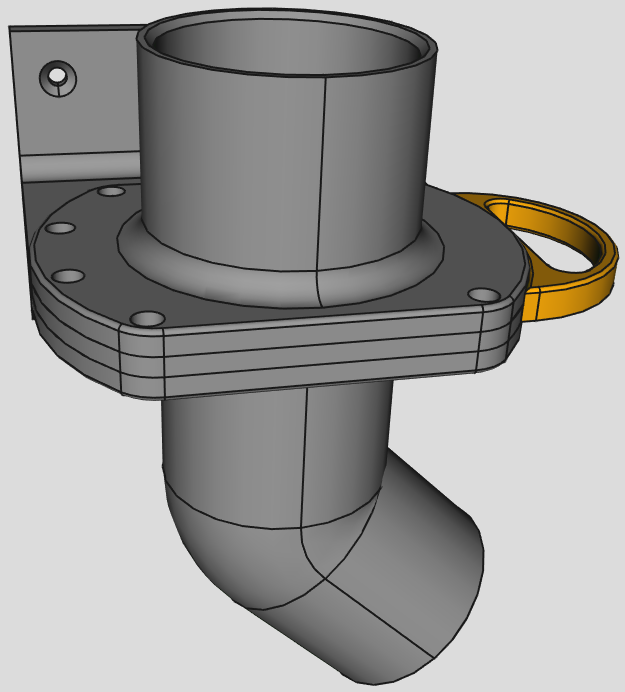

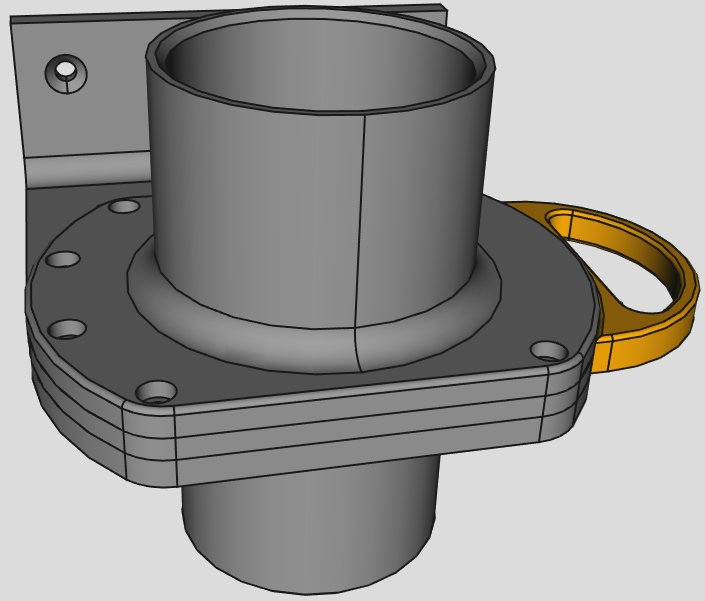

  Oben: gerade, unten: gerade, Schieber rechts	Up: streight, down: streight, pusher right

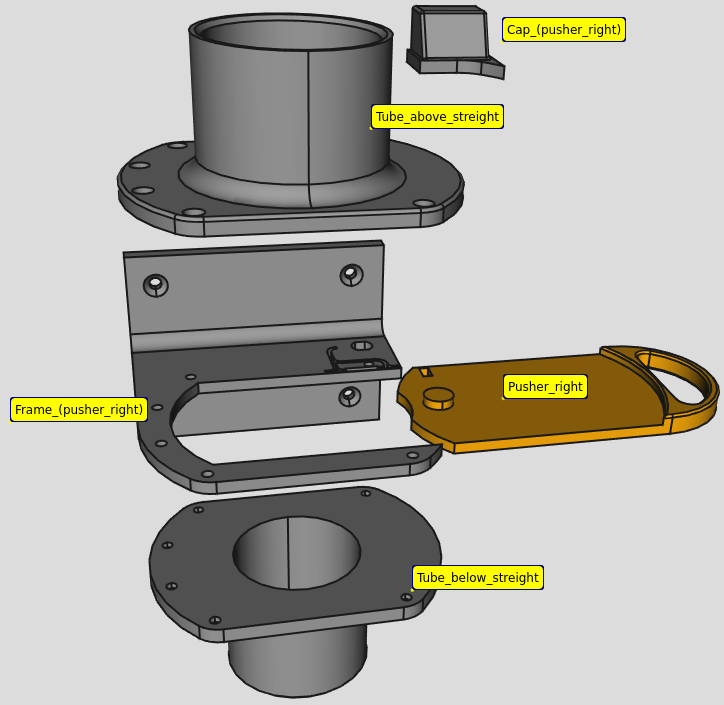

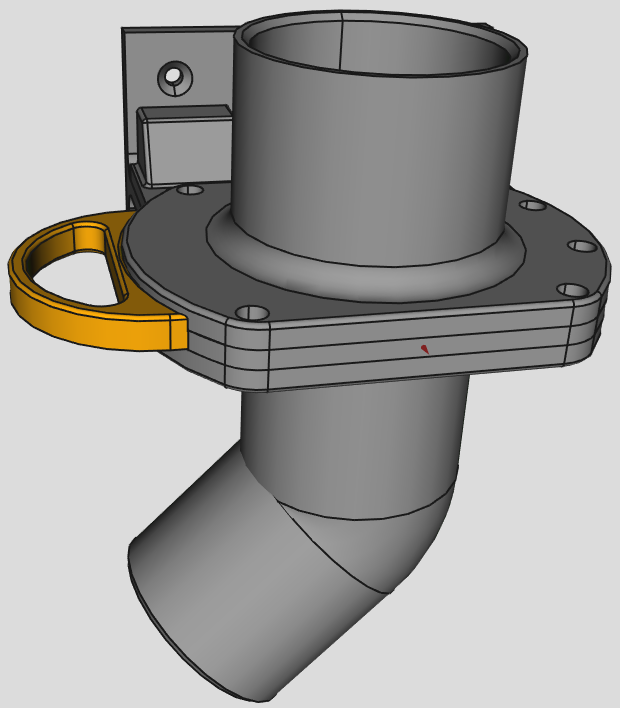

  Oben: gerade, unten: links, Schieber	Up: streight, down: left, pusher left
  Oben: gerade, unten: links, Schieber rechts	Up: streight, down: left, pusher right

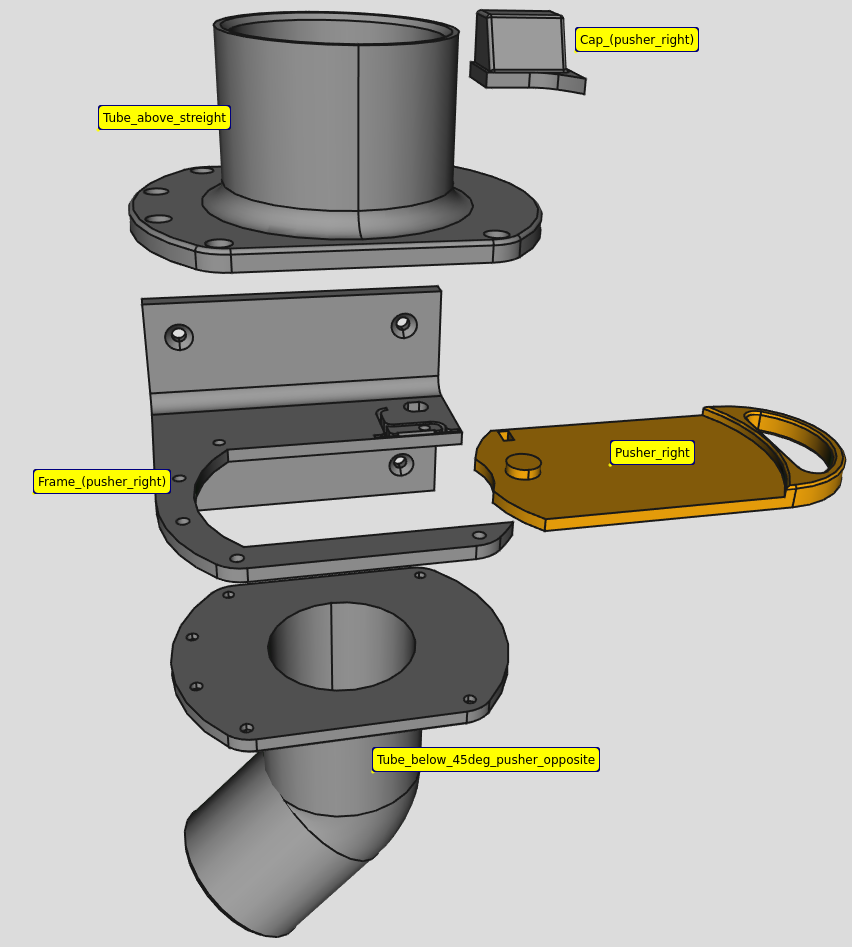

  Oben: gerade, unten: rechts, Schieber links	Up: streight, down: right, pusher left

English

• A friend built an extraction system for his enviable woodworking shop, to which all suitable devices were to be connected. He used the inexpensive HT50 pipe system for this purpose.
• Each device was to be equipped with its own shut-off valve.
• Activating a shut-off valve was to immediately activate the extraction system.
• To activate the extraction system, all that was needed was to close a contact. This is done in the low-voltage range with a barely measurable current flow.
• Since he couldn't find any ready-made parts, he turned to me.
• Unfortunately, my search for ready-to-use shut-off valves was unsuccessful due to the required characteristics:

1. HT50 (slide onto the device hose in front of the shut-off valve, connect directly to the pipe system behind the shut-off valve).
2. The connection behind the shut-off valve must be angled at 45 degrees.
   Both the angled pipe and the direction of the gate valve should point to the left and right.
3. Wall bracket
4. Electrical switching function to control the extraction system.

• As a source of inspiration, I used model 4809158 by Stevetecx from Thingiverse.
• My idea was to create a remix with all the required features on this basis.
• The most difficult part was the electrical function.
  • I decided against a mechanical solution, not least because of the dusty environment and durability issues.
  • A reed relay was embedded in the glass body within the frame.
  • I used two neodymium magnets in the pusher.
  • A 2-pin socket was then installed in the frame and covered with a cap (glued on).
• All plugs that are inserted into the 2-pin socket are connected in parallel. Regardless of which shut-off slide is activated, the extraction system starts up.
• Please note that I have not remained compatible with the base of the Remix in terms of the arrangement of the screw holes. This means that the individual parts are not interchangeable.
• In practice, it has been shown that the shut-off slides are so tight when simply plugged into each other that no seals are required.
•
• Assembly
  • There are a few things to keep in mind when installing the reed switch.
    • Do not try to bend the connecting wires. Cutting with side cutters is acceptable. This will result in a high rate of rejection due to broken glass bodies.
    • Carefully wrap the wires with highly flexible stranded wire and solder them in place.
    • Then fix the reed switch in the designated position.
    • Feed the cables through the prepared channels and secure with a drop of hot glue. These will be covered after assembly.
    • Ensure that the cables are routed appropriately at the socket, as otherwise there may be problems with the protective cap.
    • I attached the protective cap with hot glue, but most other adhesives will also work.
  • The two 3x3mm Nedyme magnets should be glued into the pusher .
•
• Function test
  • When pulling out the pusher, the switch should be activated by the magnet glued into the pusher.
  • The switch must remain switched on even when the pusher is pulled all the way out.
  • If the switch switches off again at the last moment, the reed switch has been set too far in.
  • In this case, instead of repositioning the reed switch, you can glue a small blocker in front of the slide stop (see photo).
  • Since the thickness of the blocker depends on the offset of the reed switch, I have added the blocker in different thicknesses to the list of stl files (1.5, 2.0, 2.5, 3.0, 3.5, and 4.0 mm).
•
• Material
  • Printing in PETG or ASA possible.
  • My favorite is: everything in gray PETG, pusher in red ASA (because of the great intense color of Extrudr Durapro ASA).
  • Small parts:
    • Reed switch (2 mm diameter, 11 mm length glass body)
    • Combination socket/plug, 2-pin.
    • 2x Neodyne magnets 3x3 mm
    • 6x M3x12mm screws
    • 6x M3 nuts
