S.A.C. 1

Shop Air Cleaner 1.

Purificateur d’air d’atelier.

Ce modèle rempli une des raisons pour laquelle j’avais acheté une imprimante 3d. Avoir des produits fait par moi-même pour m’aider à garder mon atelier propre et en ordre.  L’impression 3d donne à mon sens de pièces qui semblent sérieuse et provenir d’un vrai fabricant.

Comme je ne voulais pas acheter un purificateur d’air car je trouvais ceux-ci dispendieux, j’ai donc acheté un ventilateur cylindrique et mis deux filtres à l’origine pour éventuellement en mettre trois pour construire mon propre nettoyer d’air pour mon atelier.

Sur ma première version, j’avais attaché le tout solidement sur mon plafond en s’assurant de trouver des madriers sous le gypse. Mais, cela faisait en sorte que le bruit se rependait dans la pièce au-dessus qui se trouve à être mon salon. J’ai donc aussi fait en sorte que le tout est suspendu via des cordes.

Je me suis basé sur deux modèles que j’Ai vu. Soit :

[https://makerworld.com/fr/models/1051190-workshop-air-cleaner-connectors?from=search#profileId-1037960](https://makerworld.com/fr/models/1051190-workshop-air-cleaner-connectors?from=search#profileId-1037960)

Et aussi celui-là:

[https://www.youtube.com/watch?v=L0SrX6O3Y-A](https://www.youtube.com/watch?v=L0SrX6O3Y-A)

J’ai acheté ce ventilateur sur Amazon :

[https://www.amazon.ca/dp/B08TLXHK78?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1](https://www.amazon.ca/dp/B08TLXHK78?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1)

Pour les filtres, je me suis procuré les Shop Vac, modèle : 90304

[https://www.canadiantire.ca/en/pdp/shop-vac-standard-cartridge-filter-replacement-type-u-0540008p.html](https://www.canadiantire.ca/en/pdp/shop-vac-standard-cartridge-filter-replacement-type-u-0540008p.html)

Finalement, des tiges filetés ¼ - 20 de 6 pi de long. Et 9 contre-écrous.

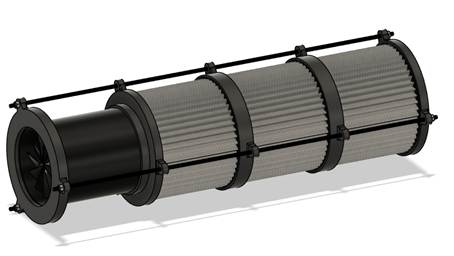

Voici le rendu de mon fichier Fusion 360.

Je l'ai imprimé avec du PLA-CF et PETG-CF et PETG GF. Mais, je crois qu'il serait amplement rigide avec du PLA-CF. Je voulais utiliser plusieurs types de filaments durant ma phase de prototype.

Petite note, imprimé les crochets à 80% de remplissage ou plus. Comme cela, ils seront très rigide et pourrons supporter le poids.


Assemblage

J’ai indiqué des numéros sur les anneaux de support. Le #1 est celui qui va à l’arrière du ventilateur et le #5 est celui qui va à l’extrémité des filtres.

Je recommande de commencer à assembler les filtres sur leurs anneaux de support en premier. Donc, prendre du #2 au #5.

Séquence :

1. Prendre les tiges filetées. Les couper à la longueur désirée. Dans mon cas ici, j’ai coupé à minimum 72 cm.
2. Visser sur chaque tige à une extrémité seulement une noix bloquante.
3. Insérer les trois tiges dans les trous de l’anneau #5. Mettre l’anneau #5 de façon à capter le filtre dans la rainure. Voir la capture d’écran suivante.

4.

5. Mettre le filtre dans la rainure de l’anneau #5. Suivi de l’anneau #4. Il n’y a pas de sens pour cet anneau. Il interface avec deux filtres. Voir l’image suivante.

6.

7. Maintenant ajouter le prochain filtre et glisser l’anneau #3 suivi du prochain filtre et de l’anneau #2. Prendre note que l’anneau #2 a une direction. Il ne peut qu’interfacer avec le filtre que si l’on met la rainure vers la direction du filtre et non du ventilateur. Voir l’image suivante.

8.

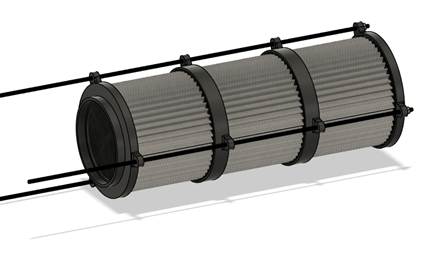

9. Bien que je n’aie pas mis dans le sketch de fusion, j’ai mis des noix à ce stade a la fin de l’anneau #2. Ceci fait un semi-assemblage des filtres et les anneaux qui les retiennes.
10. Finalement, insérer le ventilateur de façon à tirer l’air aux-travers des filtres. Et mettre le dernier anneau de rétention à l’arrière du ventilateur. Visser les dernières noix. Voir l’image suivante.

11.

12. L’unité est maintenant assemblée.
13. Accrocher au plafond deux crochets suivant au minimum:
14.
15. Prendre une corde de longueur appropriée. La passer dans l’anneau fermé du crochet à l’étape 14 qui devrait déjà être accroché au plafond et mettre deux crochets suivants aux extrémités avec un nœud pour empêcher que la corde ne sorte.
16.
17. Répéter l’étape 15 une autre fois.
18. Vous avez maintenant de quoi suspendre votre appareil de filtration au plafond sans transmettre des vibrations dans le reste de la maison comme dans mon cas.

J'espère que la séquence sera clair pour vous tous. J'ai tenté de mettre le plus d'information possible. Si ce modèle vous passionne ou vous aide, boostez moi. Laissez-moi vos commentaires et suivi si vous l'avez imprimé.
