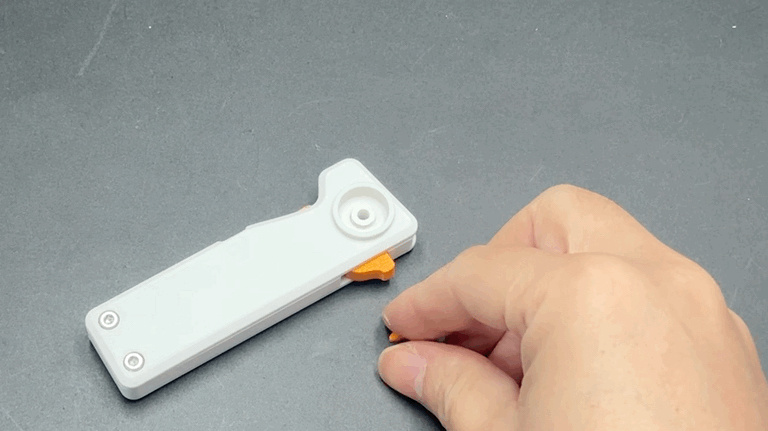

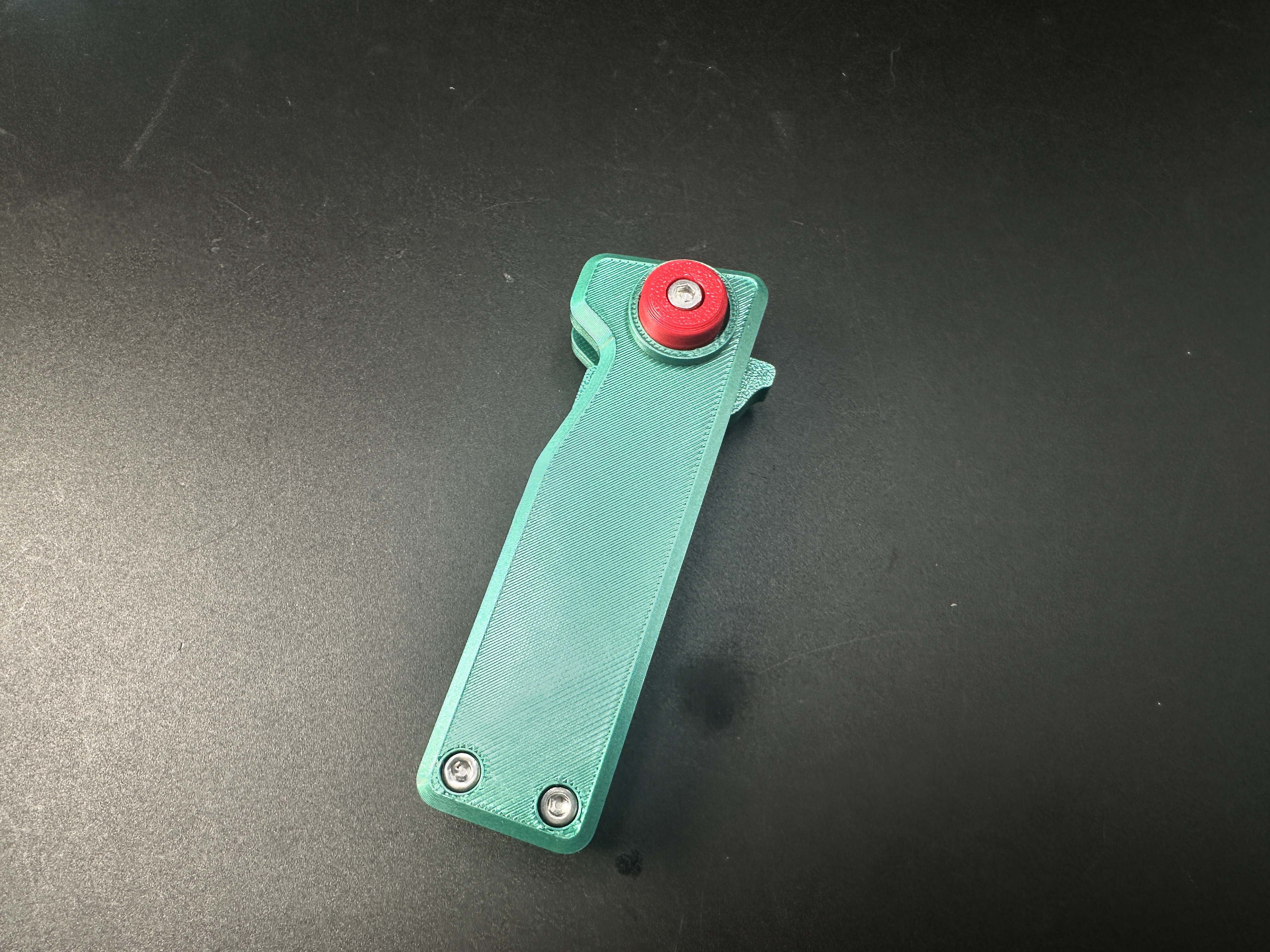

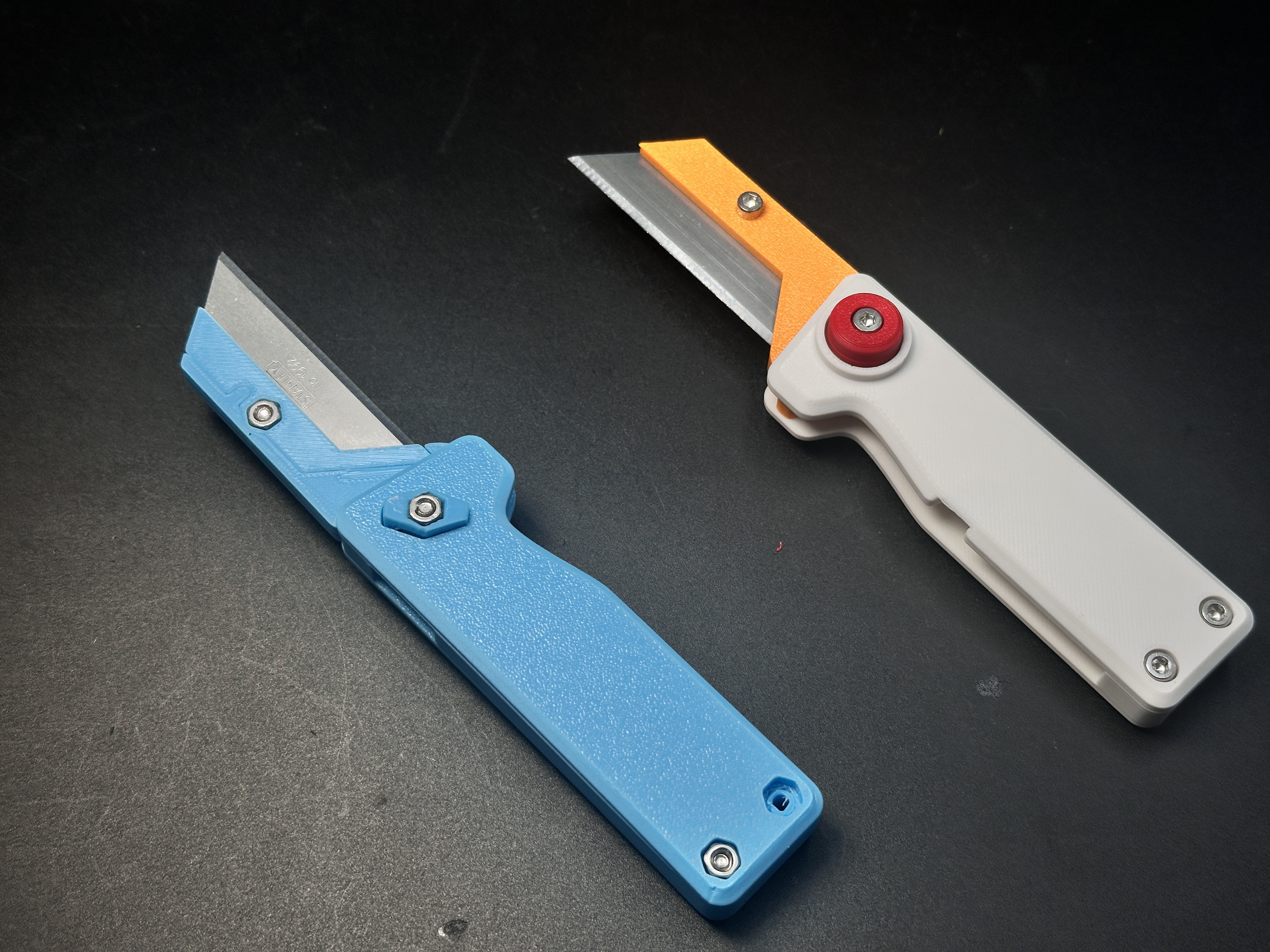

这是一把采用插销锁(DeadBolt)结构的折刀,他的锁定按钮与枢纽轴融为一体,可以在折叠状态和展开状态完全锁定刀片.

这把刀的打印简单,仅需要很少的支撑,支撑结构在螺丝孔内,不会影响模型的外观.且它们很容易被拆除

组装这把刀需要一些硬件,请确保你有这些硬件以后再开始打印它.

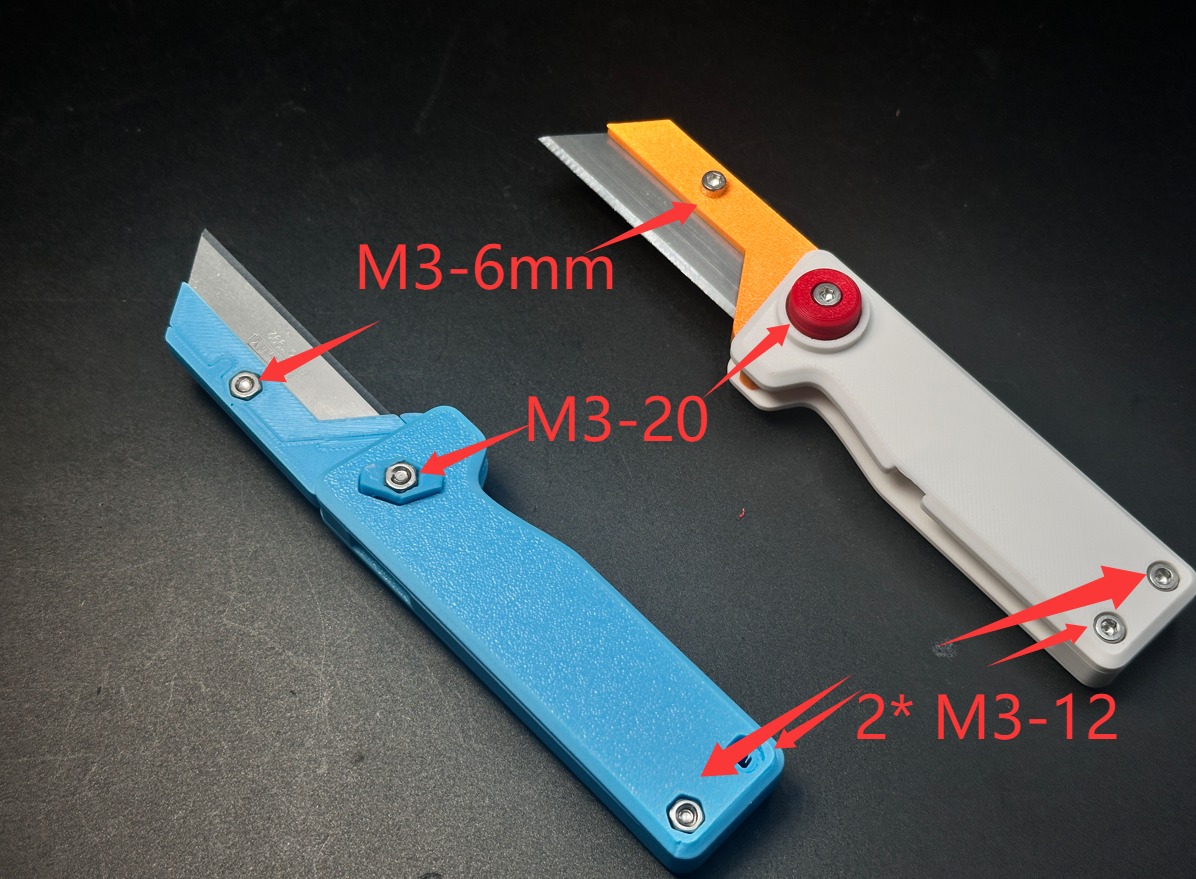

它需要的硬件包括:
美工刀片:史丹利品牌的美工刀片,它的长度是62mm
1个M3-6mm螺丝
2个M3-12mm螺丝
1个M3-20mm螺丝

4个M3螺母
一个弹簧,直径4~6mm,长度1cm,你应该很容易在你的笔或者零件盒里找到他们
另外你可能需要使用胶水(根据你选择打印的版本)

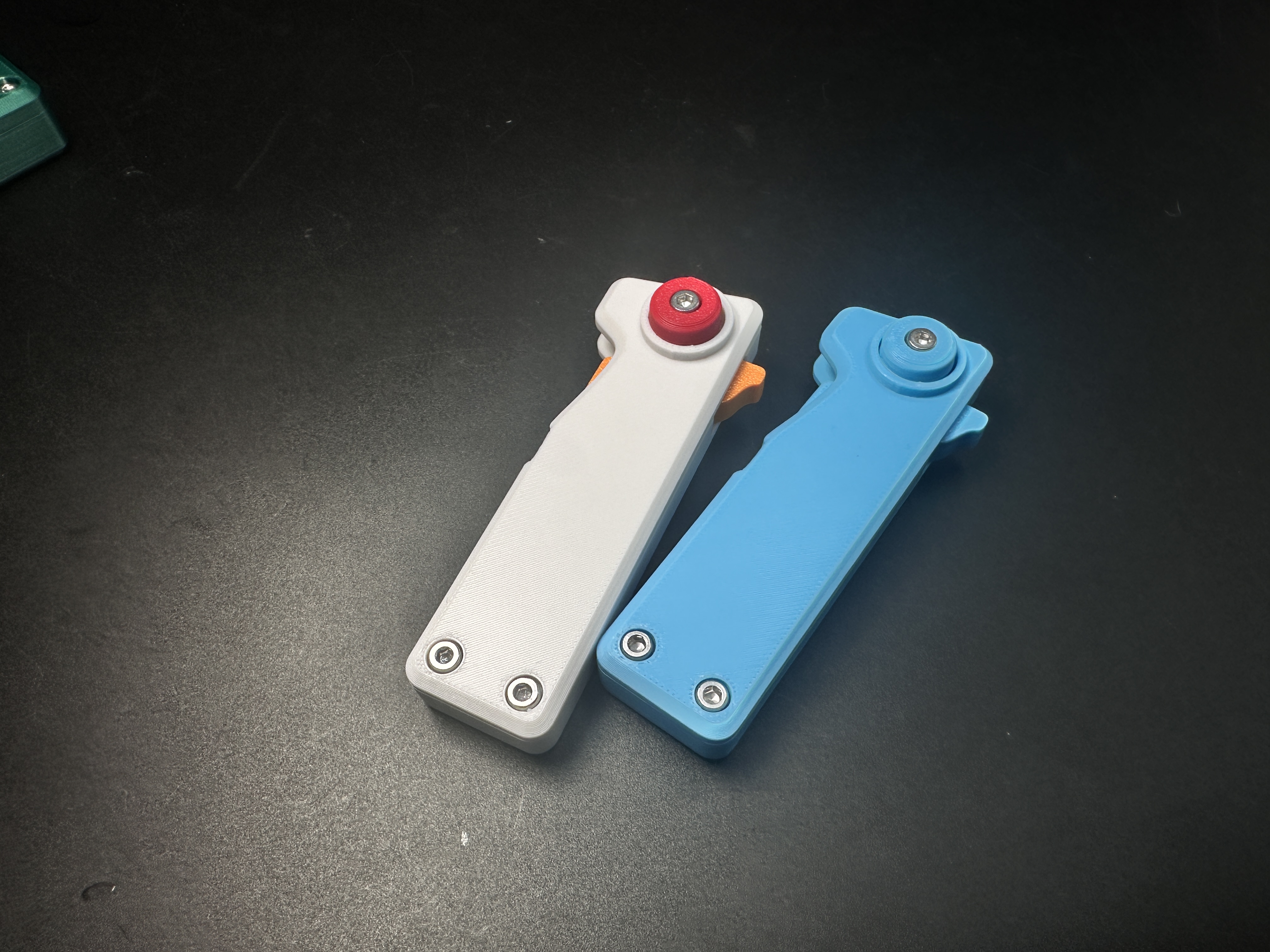

我提供了两个版本的模型

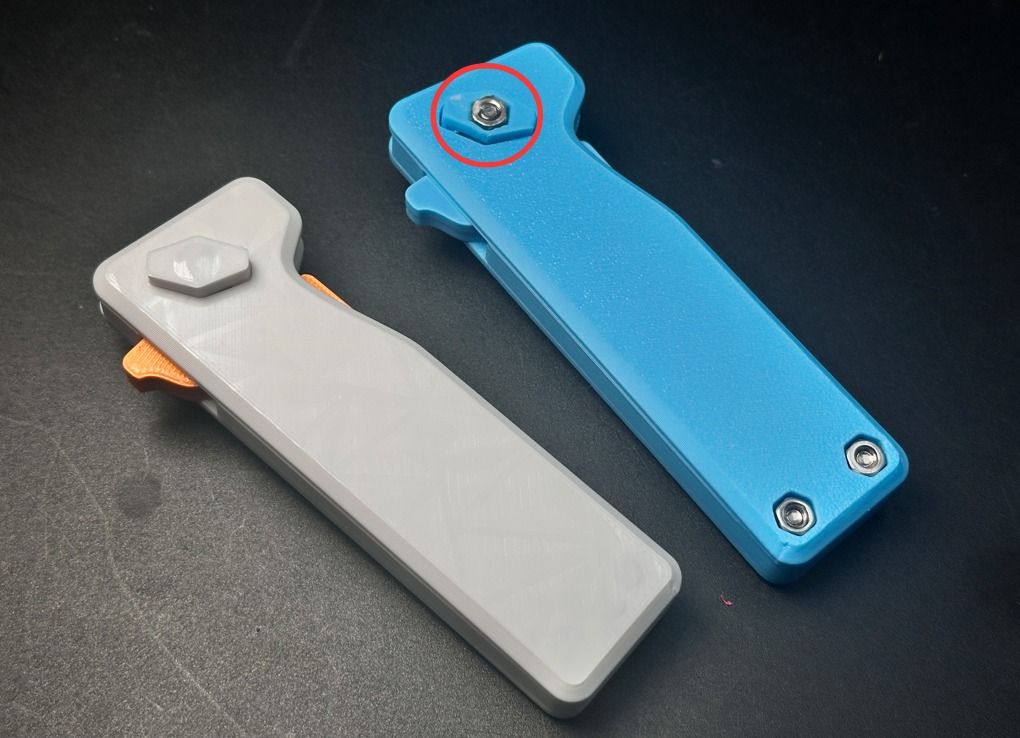

1.标准版:它需要使用胶水固定一个螺母(下图红圈处)

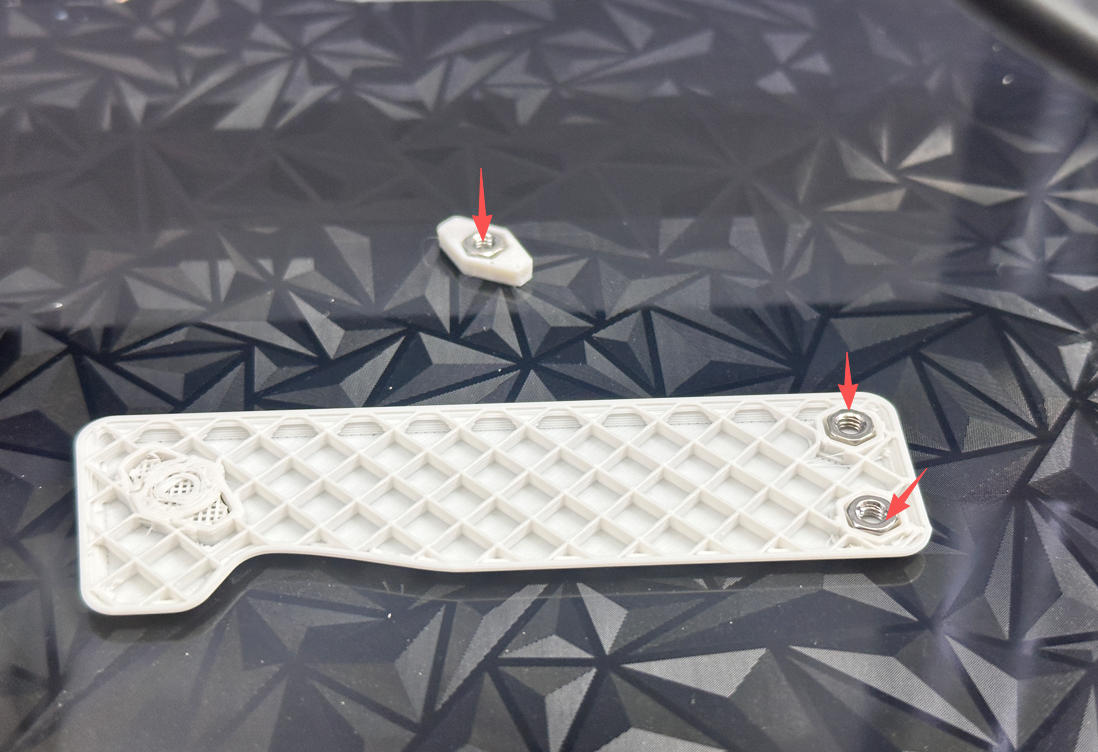

2.免胶水版:在我提供的3mf配置文件中,我设置了一处暂停,需要在暂停后在模型内部嵌入3个M3螺母(下图红色箭头处),然后继续打印


组装教程:

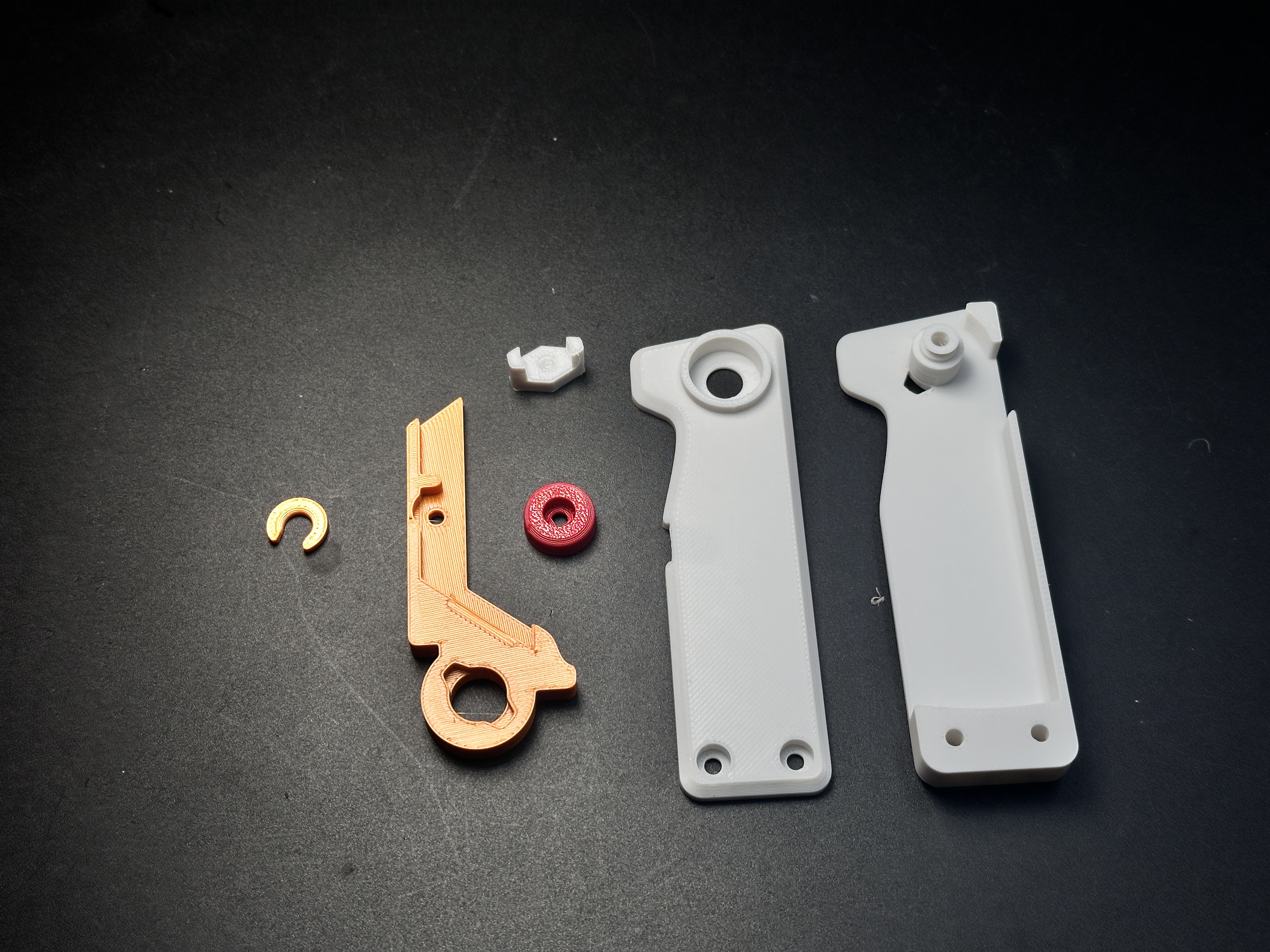

所有零件展示:

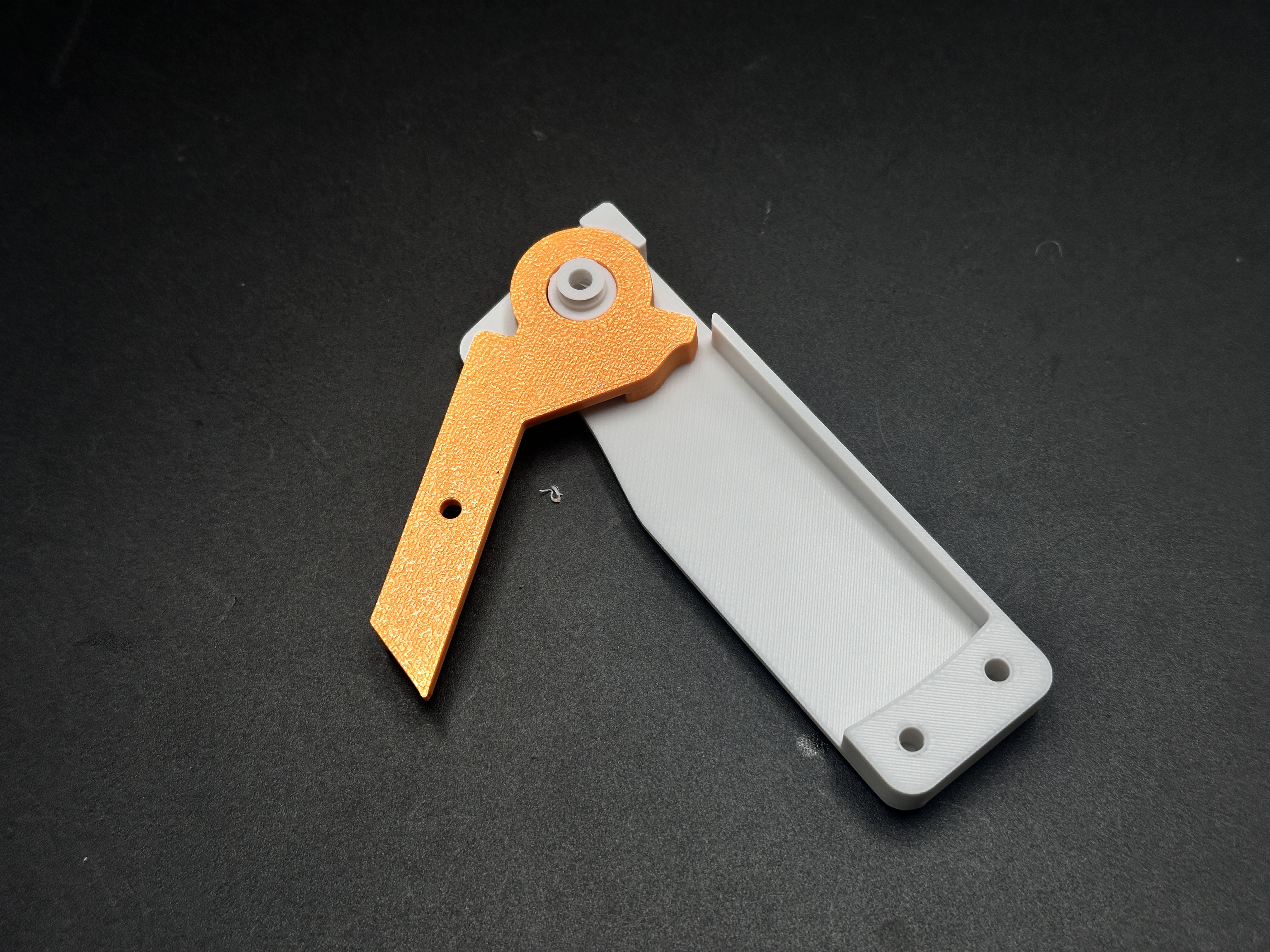

2.将白色握把上的枢纽轴,穿过将刀片座上的孔

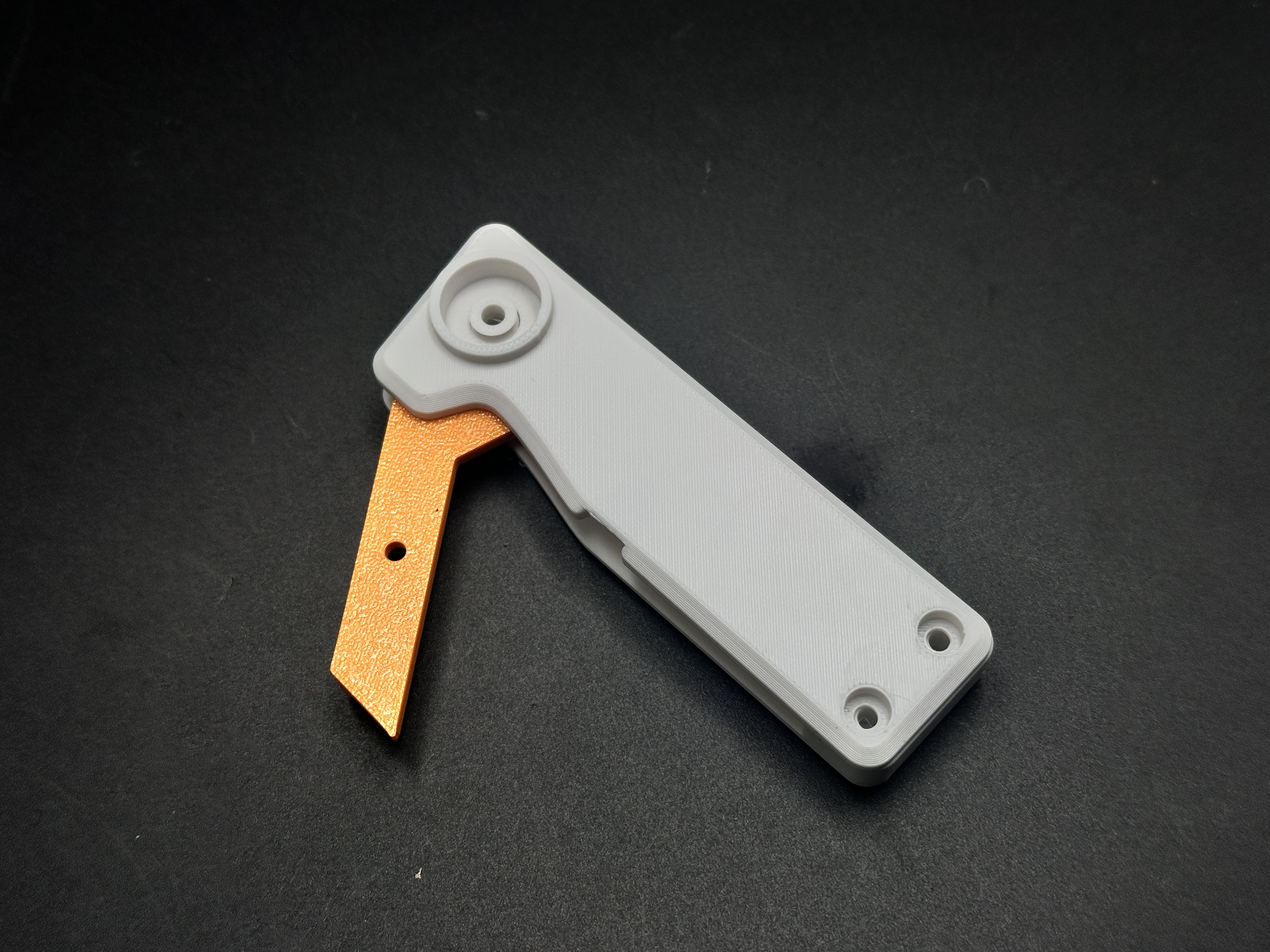

3.盖上另外一半握把

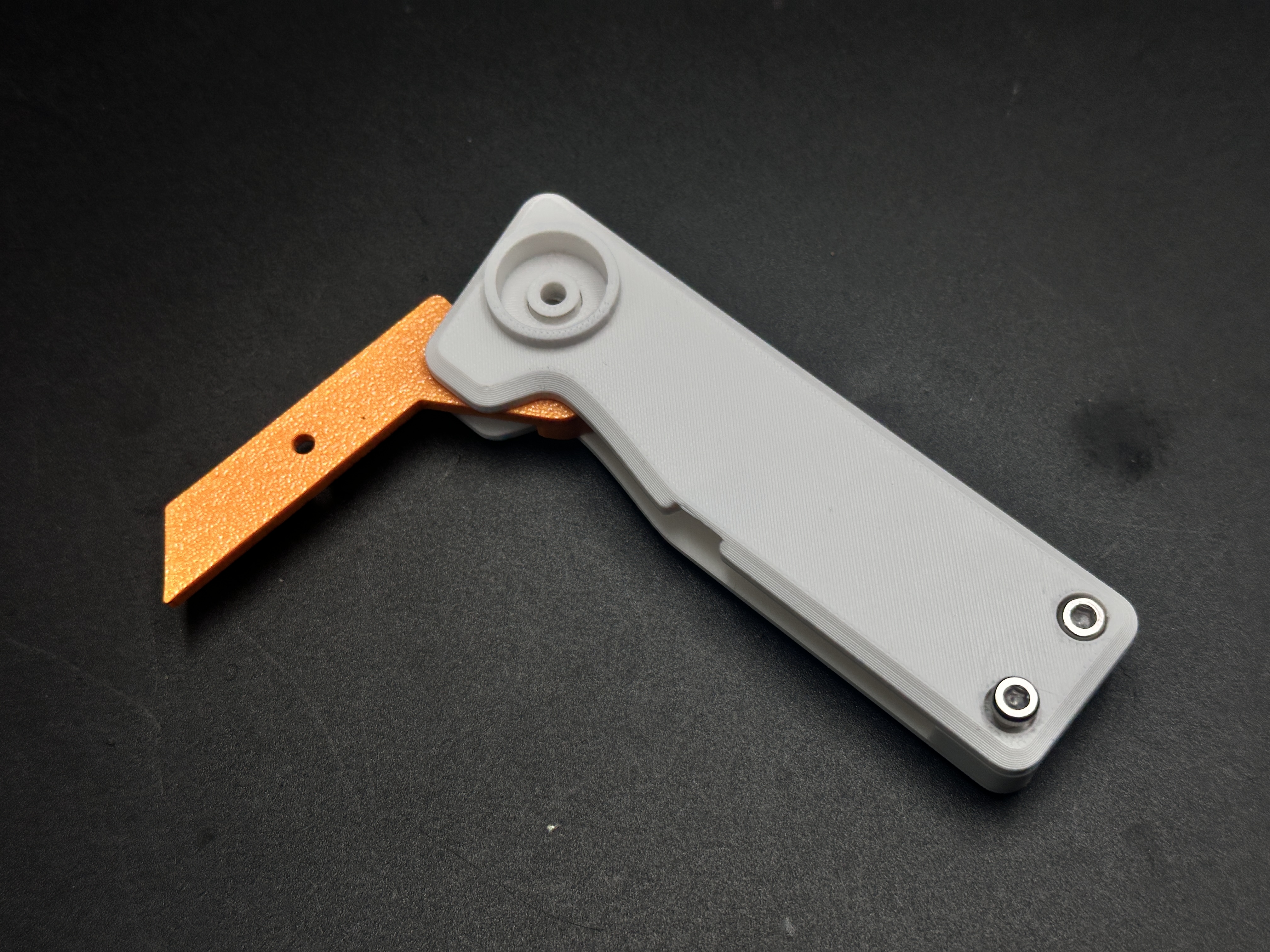

4. 用2个M3-12mm螺丝,固定握把

5.使用一个C形卡扣固定枢纽,注意C形状扣的正反面.完全平整的一面(打印时候安放在热床上的一面)贴着握把.这个操作有一些难度,所以我使用GIF动画演示.

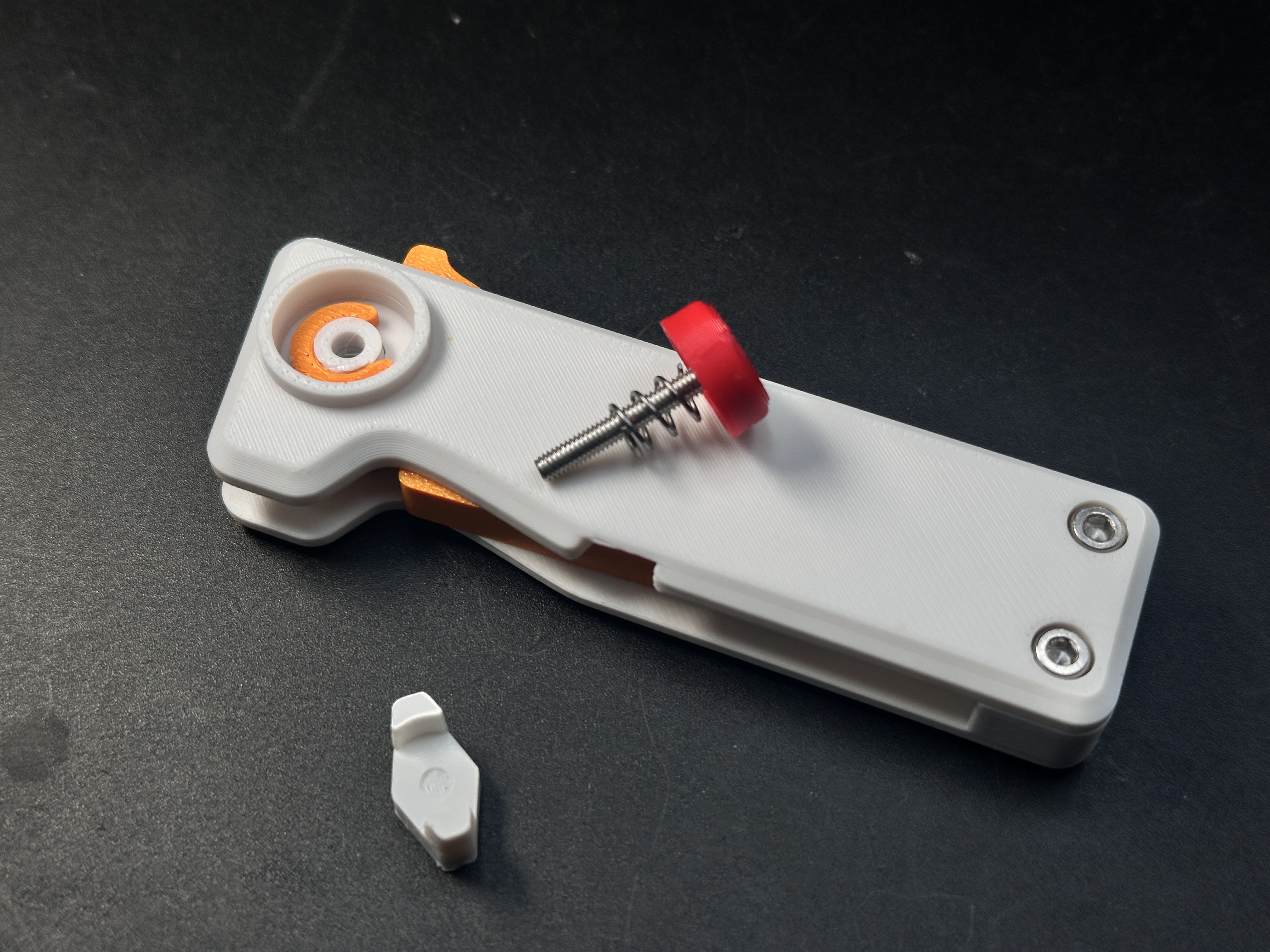

6.使用一个M3-20mm螺丝穿过红色的锁定按钮.然后将螺丝穿过一个弹簧(弹簧长度在8~10mm,直径4~6mm)

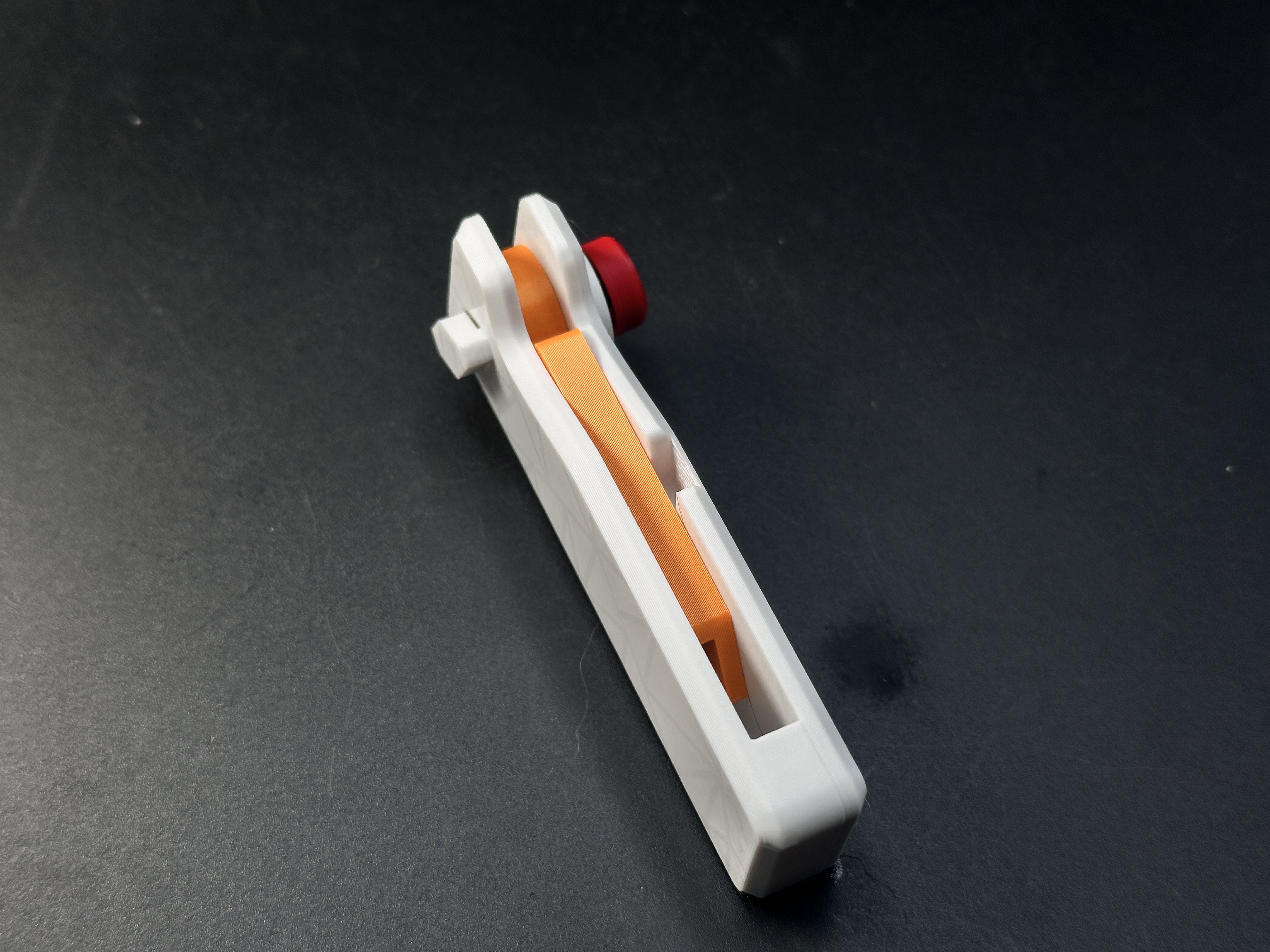

7.将锁定按钮组件穿过枢纽轴中间的孔,并固定住白色的锁定零件.注意:如果选择的是标准版,需要使用一滴胶水将螺母和锁定零件粘合.如果选择的是免胶水版本,需要在打印过程中将螺母嵌入到锁定零件中间.


8,用M3-6mm螺丝和螺母固定刀片,完成
