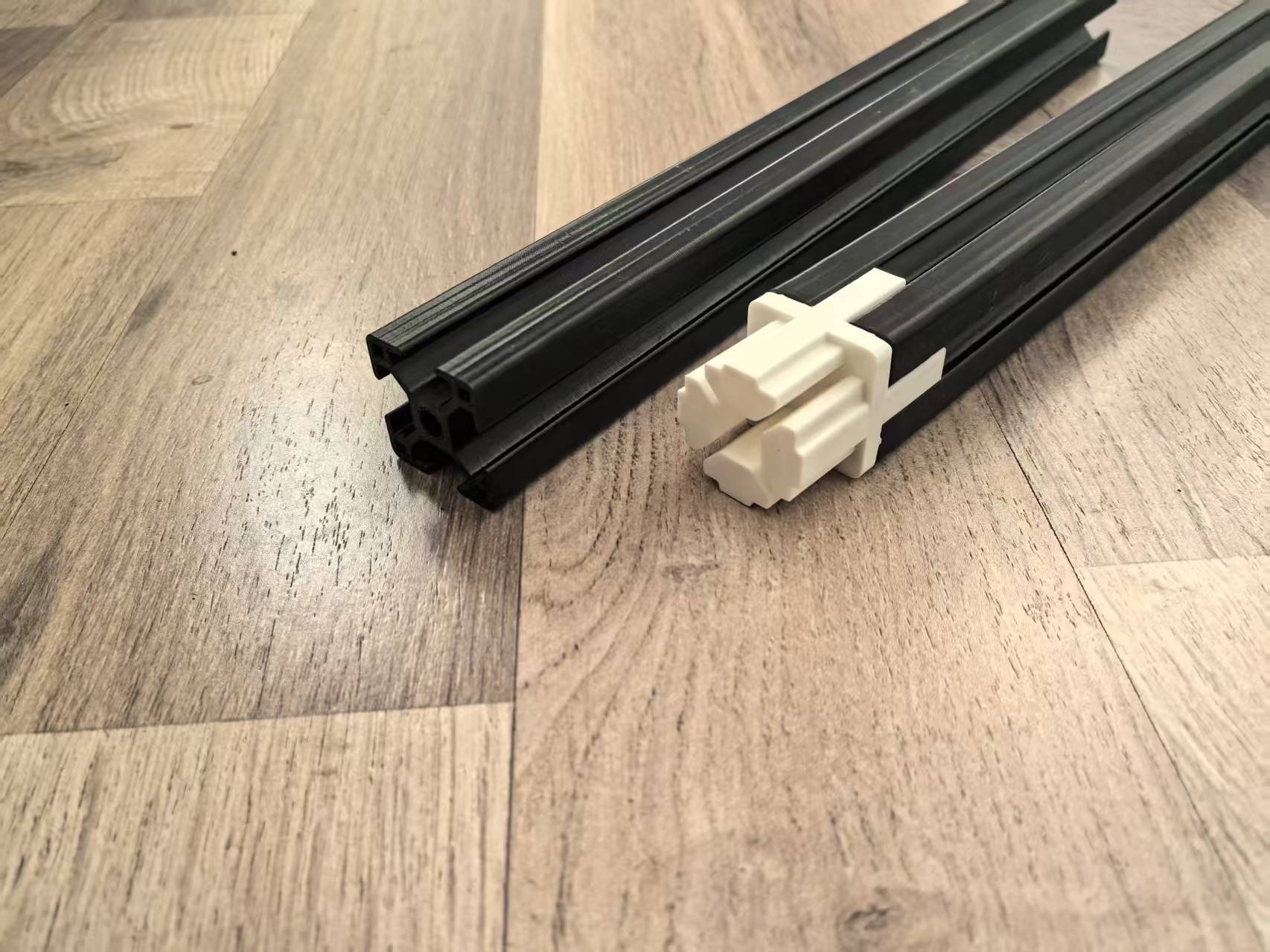

🔧 铝型材十字延长连接件

—— 模块化扩展 · 精准适配 · 可定制开孔

专为 20×20 / 30×30 / 40×40 欧标铝型材 设计的 高精度十字连接件，支持 多尺寸、多高度、可选螺纹孔位 的灵活组合，适用于工业机架、自动化设备、展示框架等场景中对结构稳定性和模块化要求较高的应用。

✅ 支持 M2/M3 螺纹选择｜✅ 自定义高度与开孔数｜✅ 兼容主流铝型材｜✅ 承载力强，安装便捷

🎯 核心功能

📏 多尺寸可选，精准匹配

• 适配 20×20 mm、30×30 mm、40×40 mm 欧标铝型材；
• 支持不同 插入高度 与 中间段长度 组合，满足多样化的空间需求。

⚙️ 可配置螺纹孔位，自由选择强度

• 提供 M2 或 M3 螺纹孔 选项，分别对应小尺寸与大尺寸型材；
• 每个连接面可选 1 孔或 2 孔，实现从轻载到重载的梯度强化；
• 无孔版本 适用于需焊接、自定义开孔或减少干涉的特殊场景。

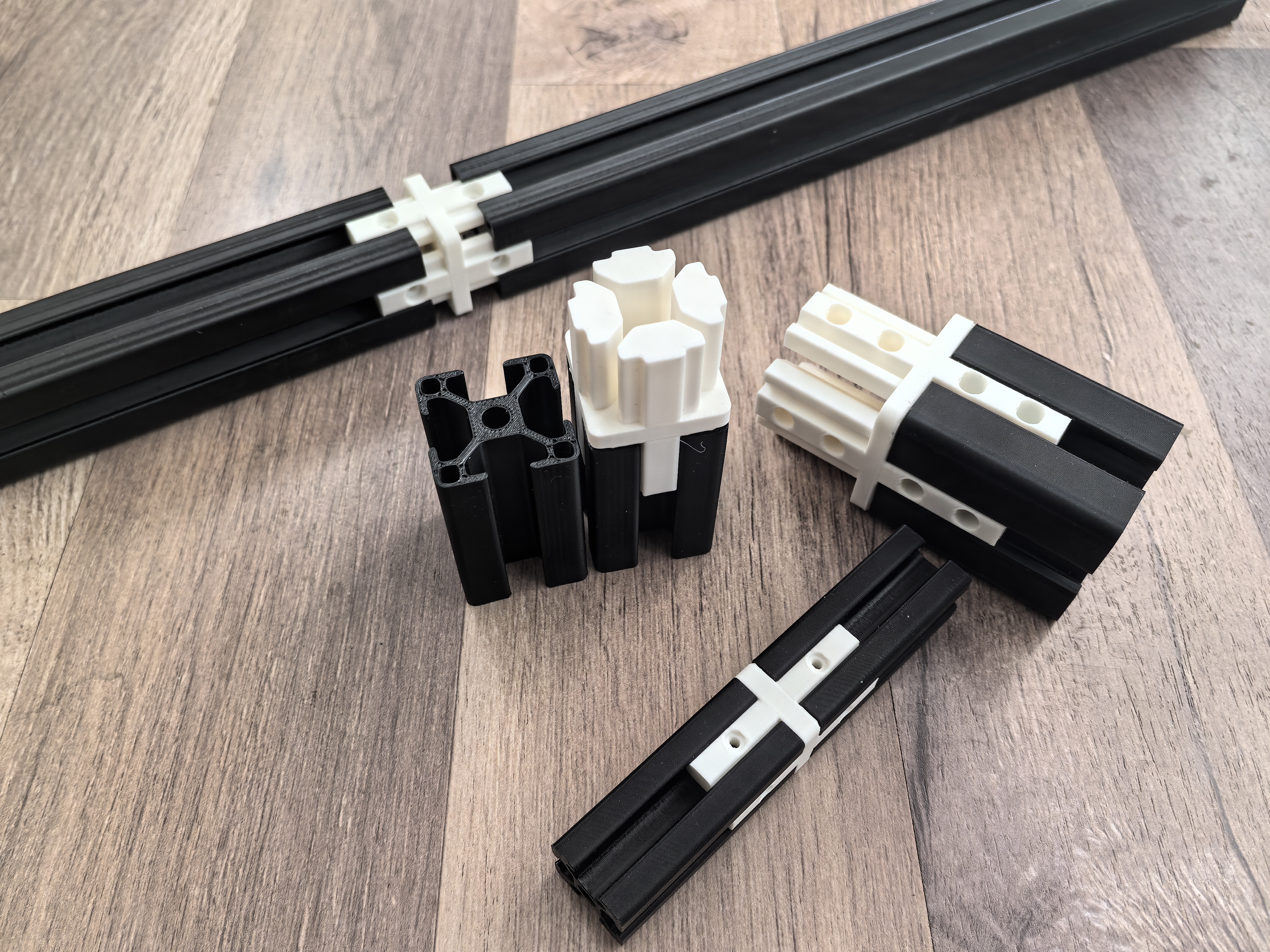

➕ 十字四向连接，构建复杂结构

• 中心对称设计，支持同时连接 四根型材（两两垂直）；
• 可用于直线延长、平面网格、立体框架等多种组合方式；
• 是搭建 多层机柜、机器人底座、线缆桥架 的关键连接组件。

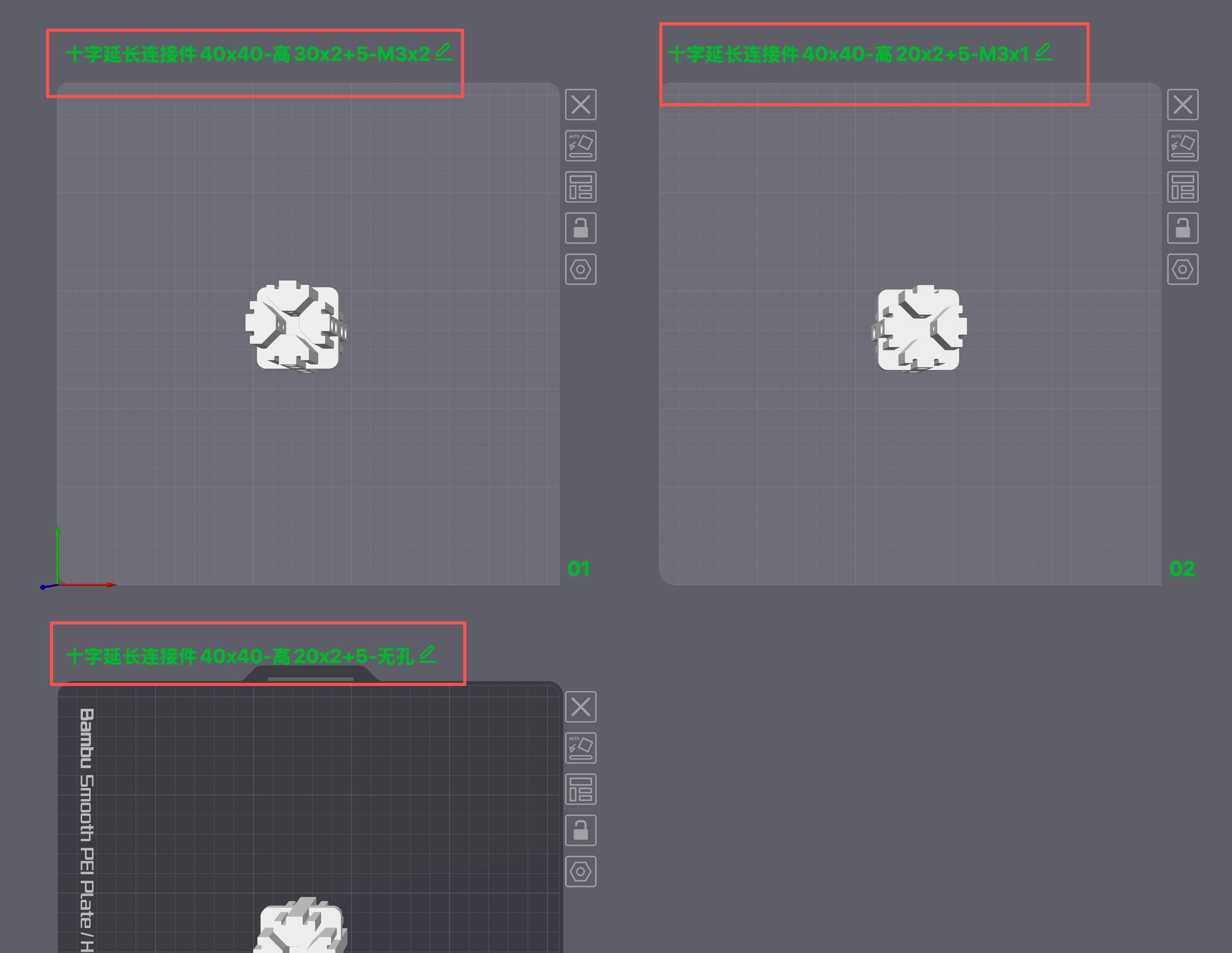

📐 型号命名与参数说明（请关注模型中盘命名）

💡 命名规则：[型号]-[高度]-[开孔数]-[螺纹规格]

✅ 提示：

• “高30x2+5” 表示：上下两段各 30mm，中间过渡段 5mm，总高度 ≈ 65mm；
• “M3x2” 表示每个连接臂有 2 个 M3 螺纹孔，共 8 个孔位；
• “无孔” 版本不设螺纹孔，适合直接推入式装配或后续焊接。

🛠️ 结构特点

✅ 高精度公差控制

• 内部通道尺寸与欧标型材外轮廓间隙 ≤0.15mm，确保插拔顺畅；
• 螺纹孔中心位置误差 <0.1mm，避免攻丝偏移。

✅ 加强筋与厚壁设计

• 内部设置放射状加强筋，大幅提升抗弯与抗扭性能；
• 壁厚 ≥2.5mm（PLA/PETG 打印后实测），满足一般工业负载需求。

✅ 模块化兼容生态

• 与【欧标铝型材系列】及【配件合集】中的 直角连接件、T型接头、端盖 等无缝协同；
• 支持混合使用金属与3D打印连接件，灵活应对不同强度场景。

🖨️ 打印建议

⚠️ 重要提示：

• 若使用 PLA，请避免长期承重或高温环境；
• 首次使用建议先测试螺丝拧入手感，必要时可用丝锥修整螺纹。

🛠️ 安装步骤

1. 将连接件插入铝型材端部，确保完全贴合；
2. 从型材槽口放入 T型螺母 至对应孔位下方；
3. 使用 M2/M3 杯头螺丝 穿过连接件螺纹孔，拧入 T 型螺母；
4. 用内六角扳手锁紧，完成刚性连接；
5. 重复操作，扩展其他方向。

✅ 提示：建议使用 不锈钢螺丝 以提升耐用性与美观度。

✅ 总结优势

📌 附：命名规范对照表（方便用户快速识别）

孔位说明示意图

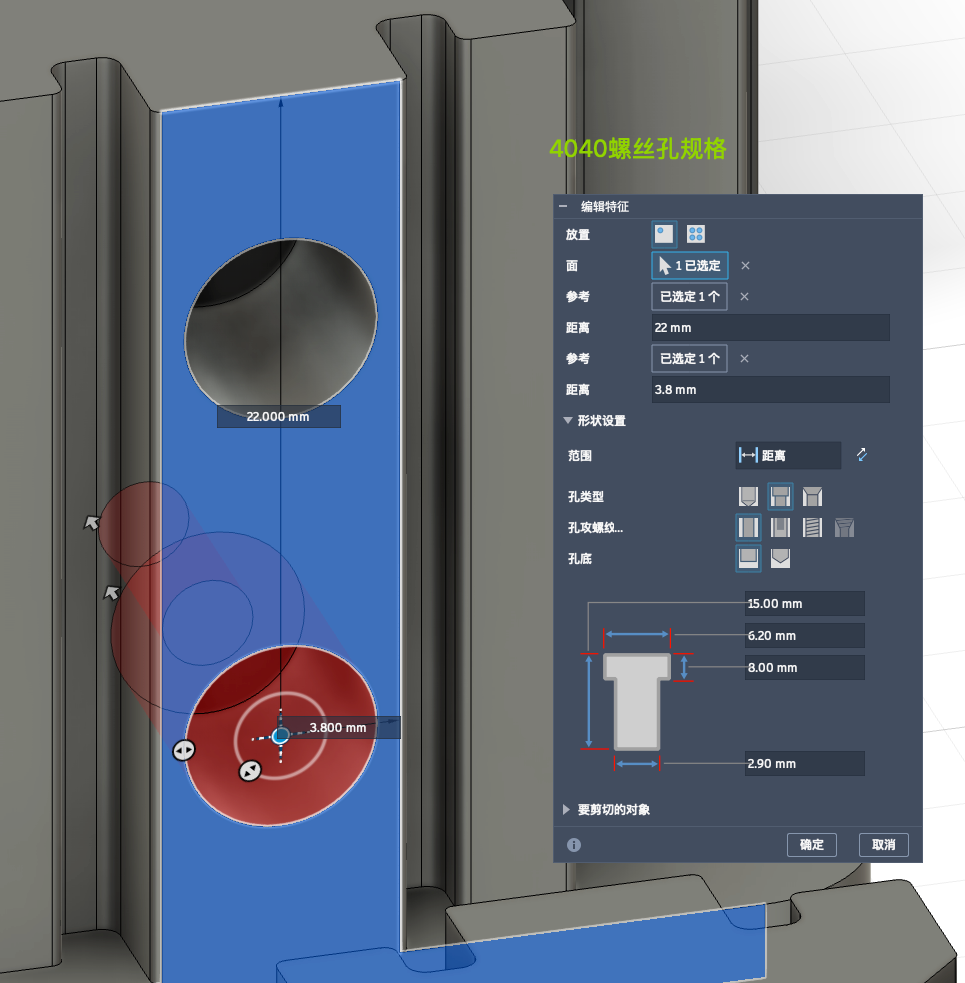

• 4040

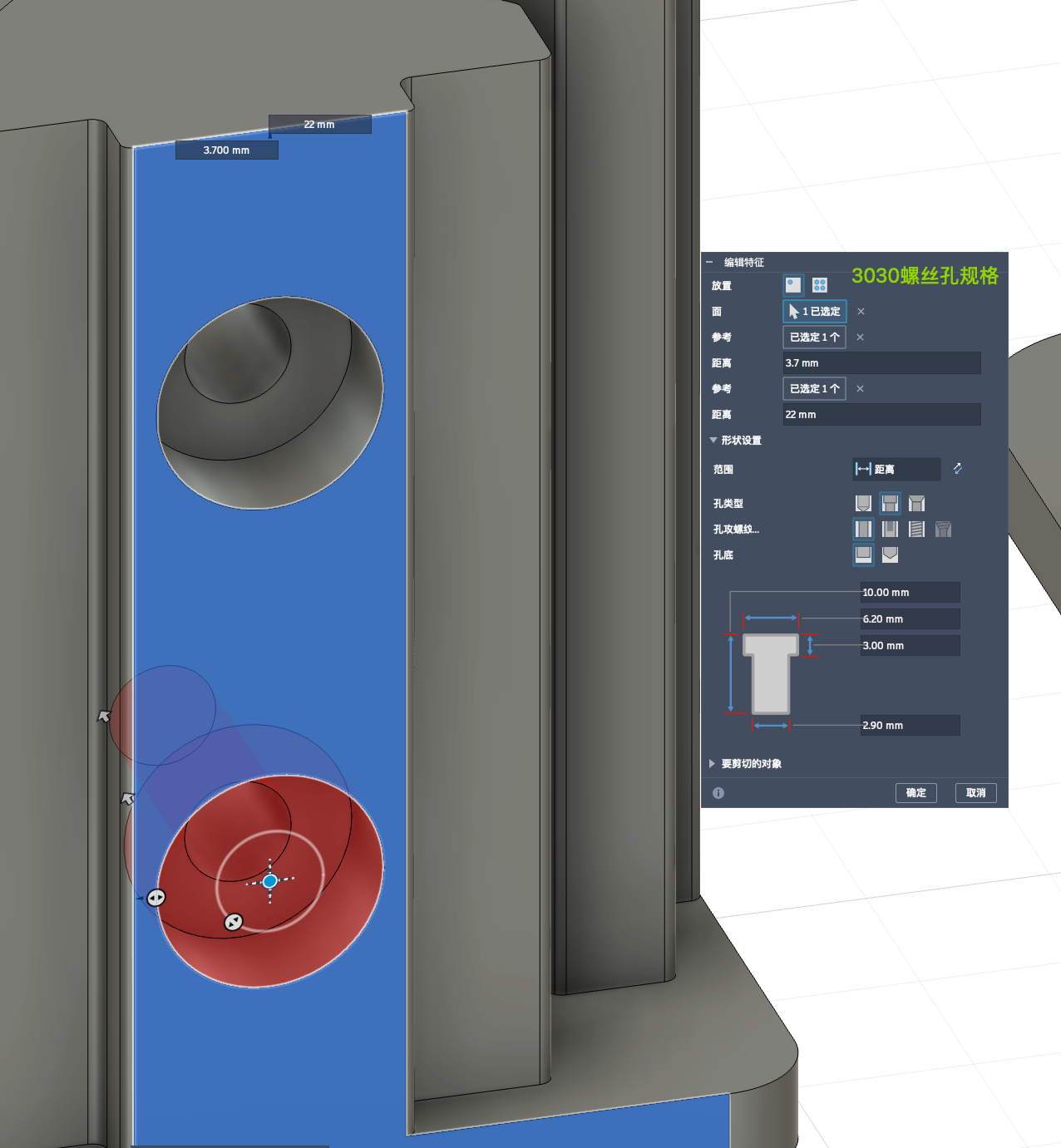

• 3030

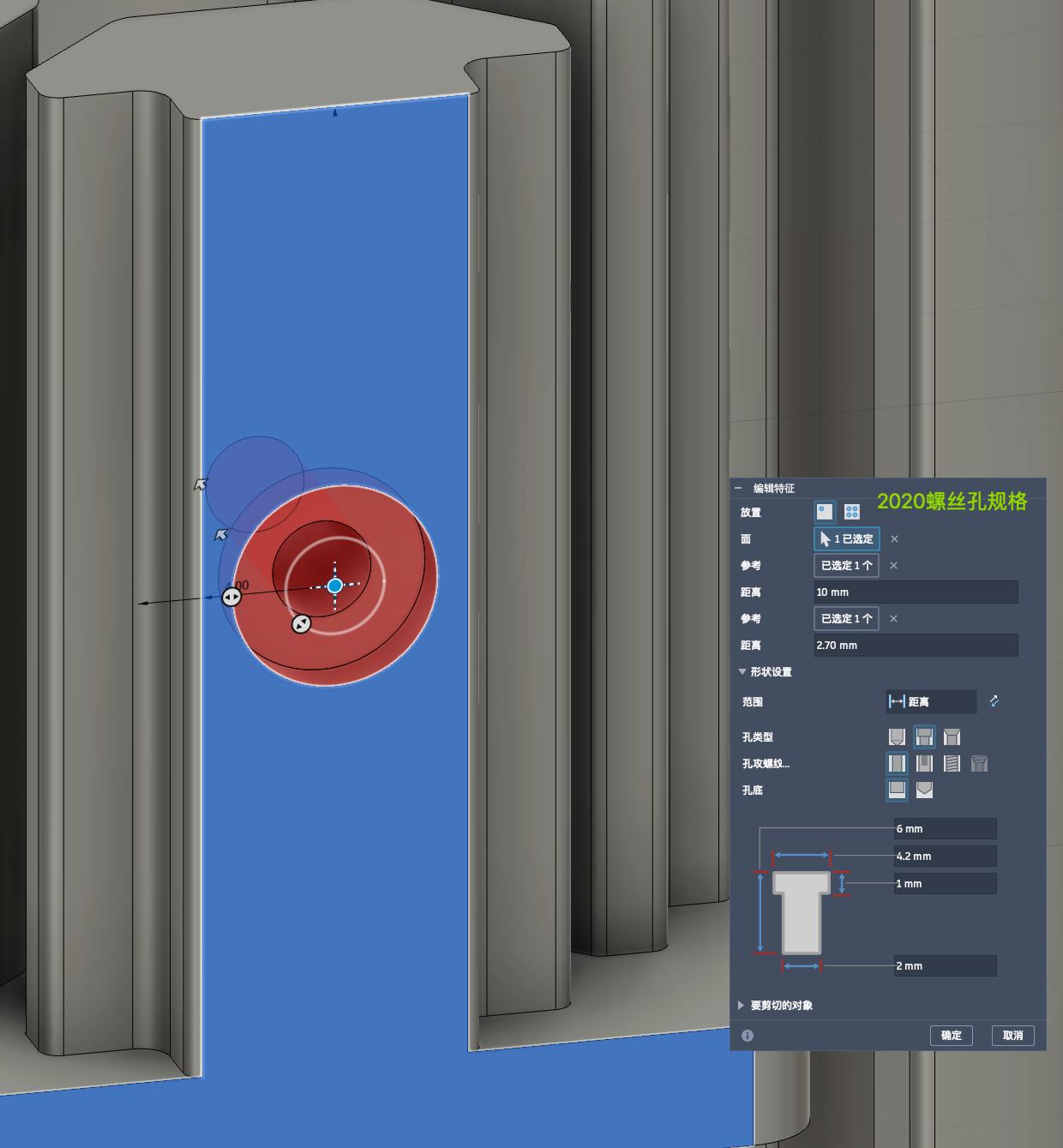

• 2020



🔗 完整生态配套

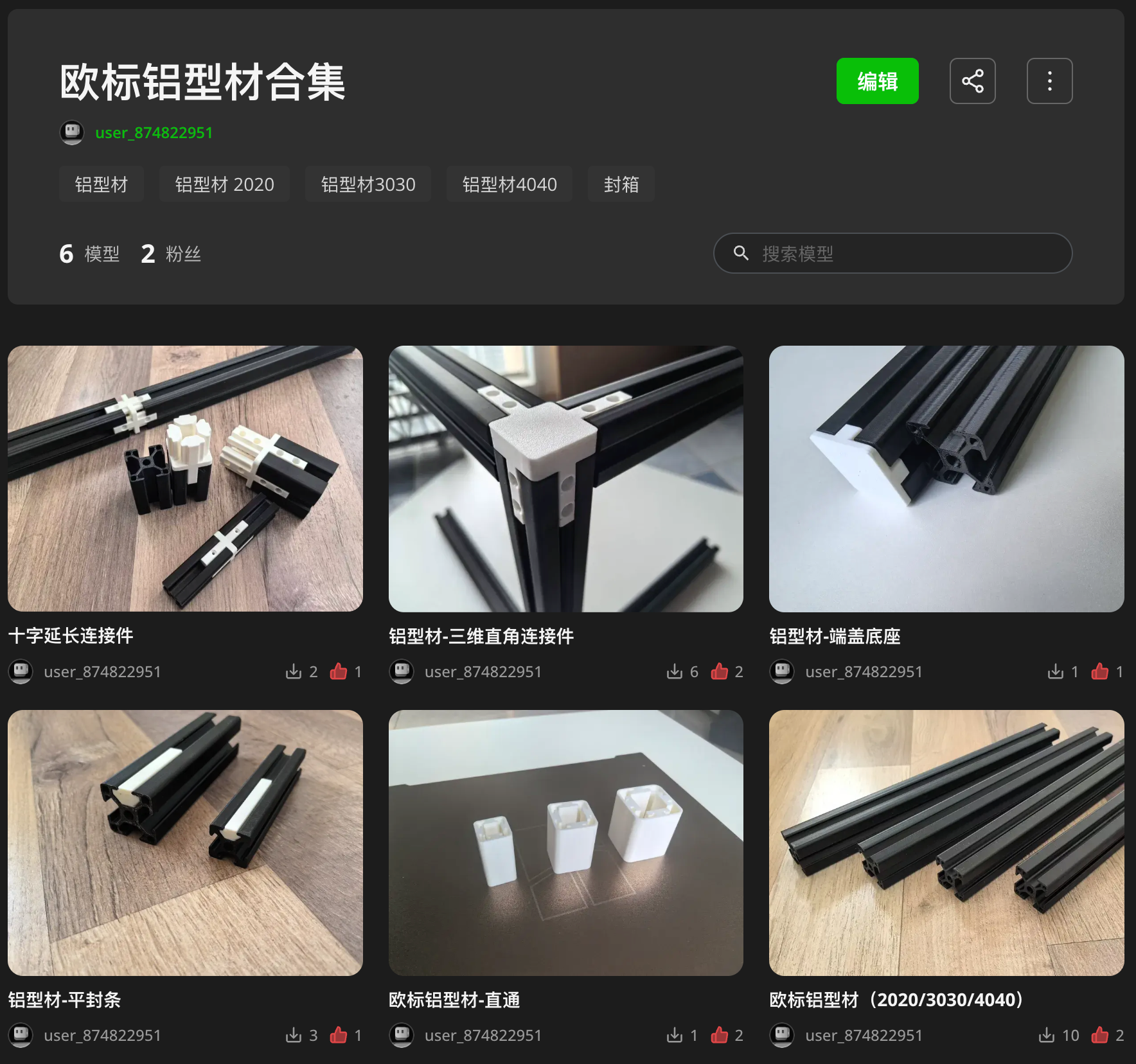

本产品属于 【适配铝型材配件合集】 的核心连接组件，推荐搭配以下部件使用：

• 📌 三维直角连接件（M2/M3） —— 构建直角框架
• 📌 T型支架 & 直通接头 —— 实现分支与延长
• 📌 端盖 & 封条 —— 美化型材端面

👉点击查看：适配铝型材配件库合集（持续更新中）
