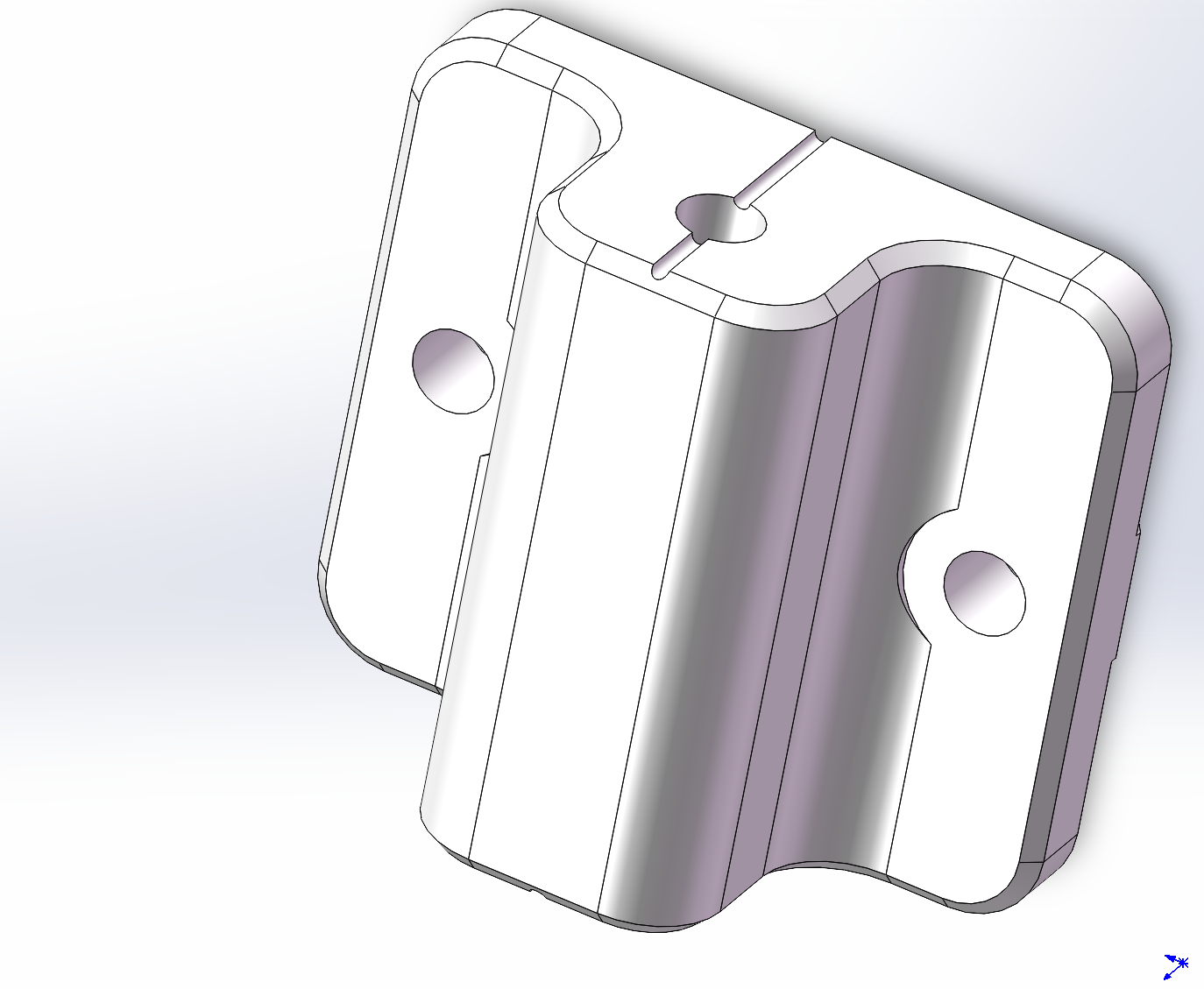

这是一个适配器。

用来在4040铝型材系统上安装32mm系统的一字底座木工五金。比如在宜家里常见的铰链、反弹器之类的。

首先，4040型材的安装槽口中心线到边的距离是40mm的一半，也就是20mm。这完美符合了橱柜一字底座五金第一螺丝孔到柜体边是20mm的要求。

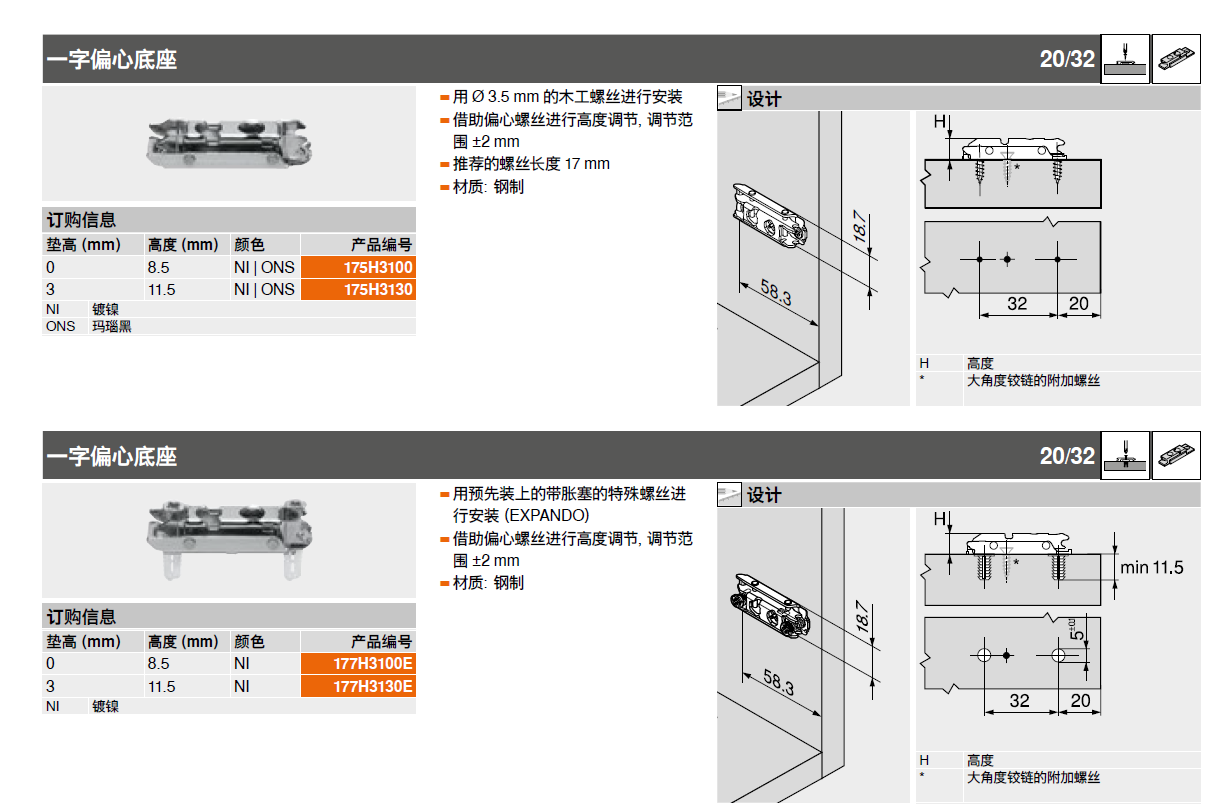

这个是铰链的一字安装座。

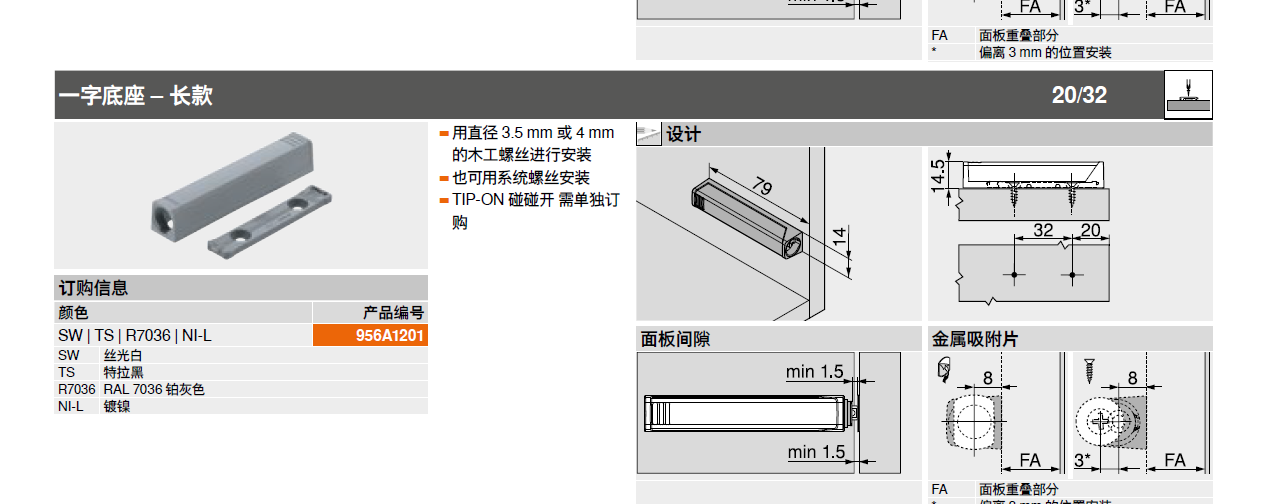

这个是反弹器的一字安装座。

那么只需要设计一个适配器，装在铝型材的后部，提供第二孔（在第一孔后方32mm处）的安装基层即可。

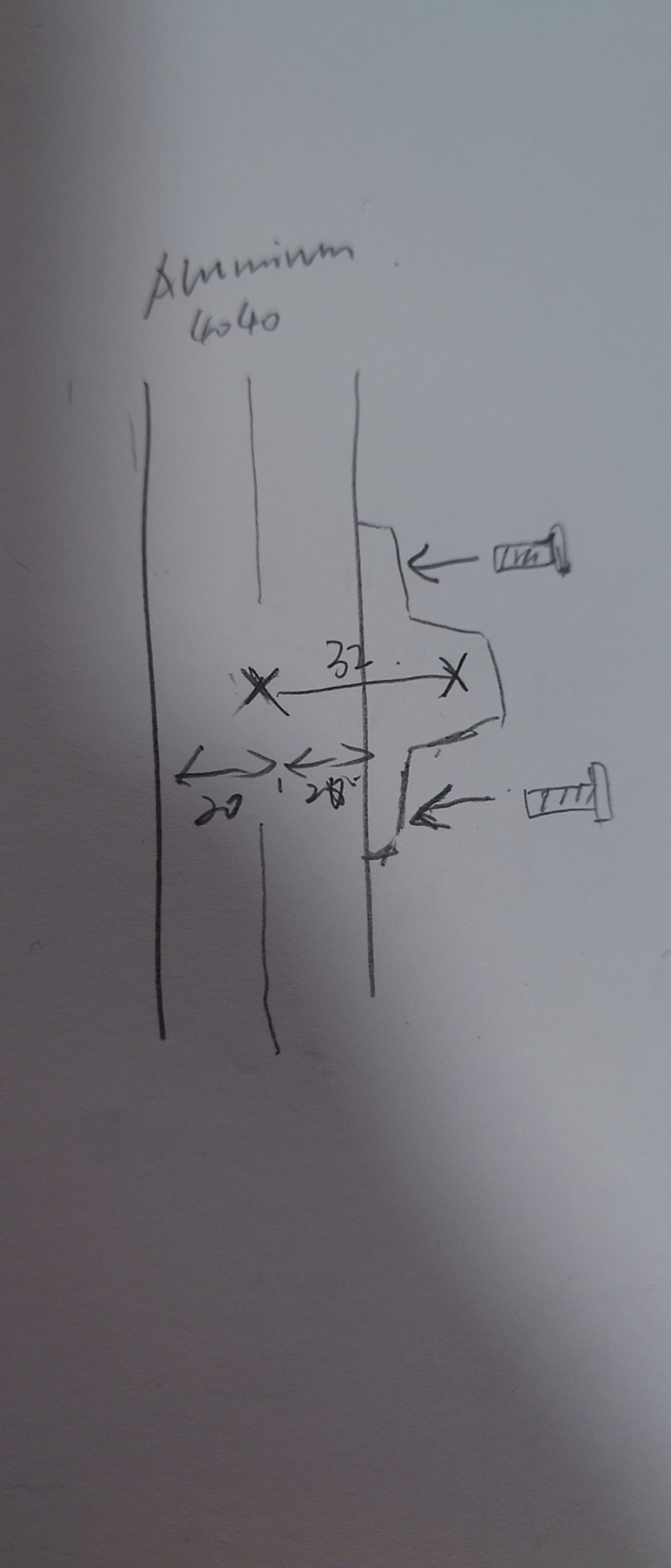

大概需要这么一个侧面看上去是T字型的东西。

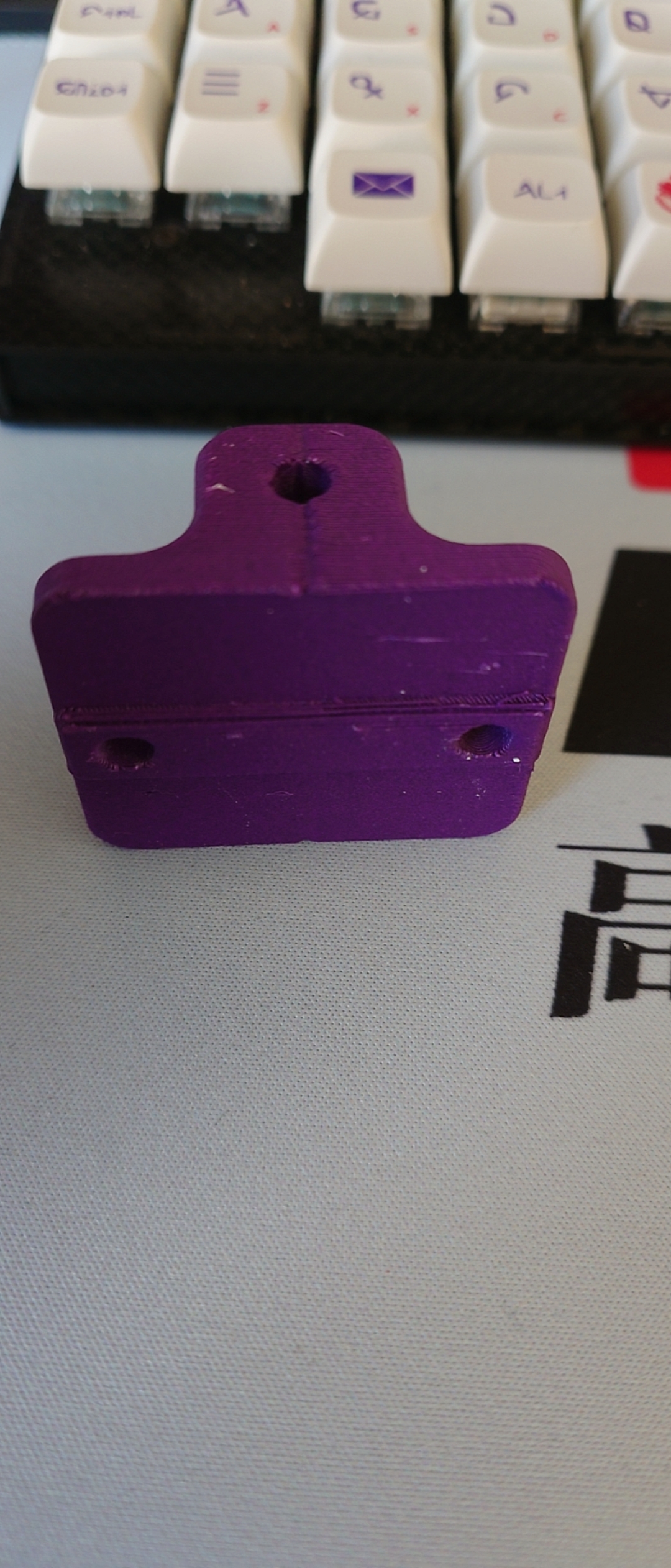

建模，然后调整下细节。

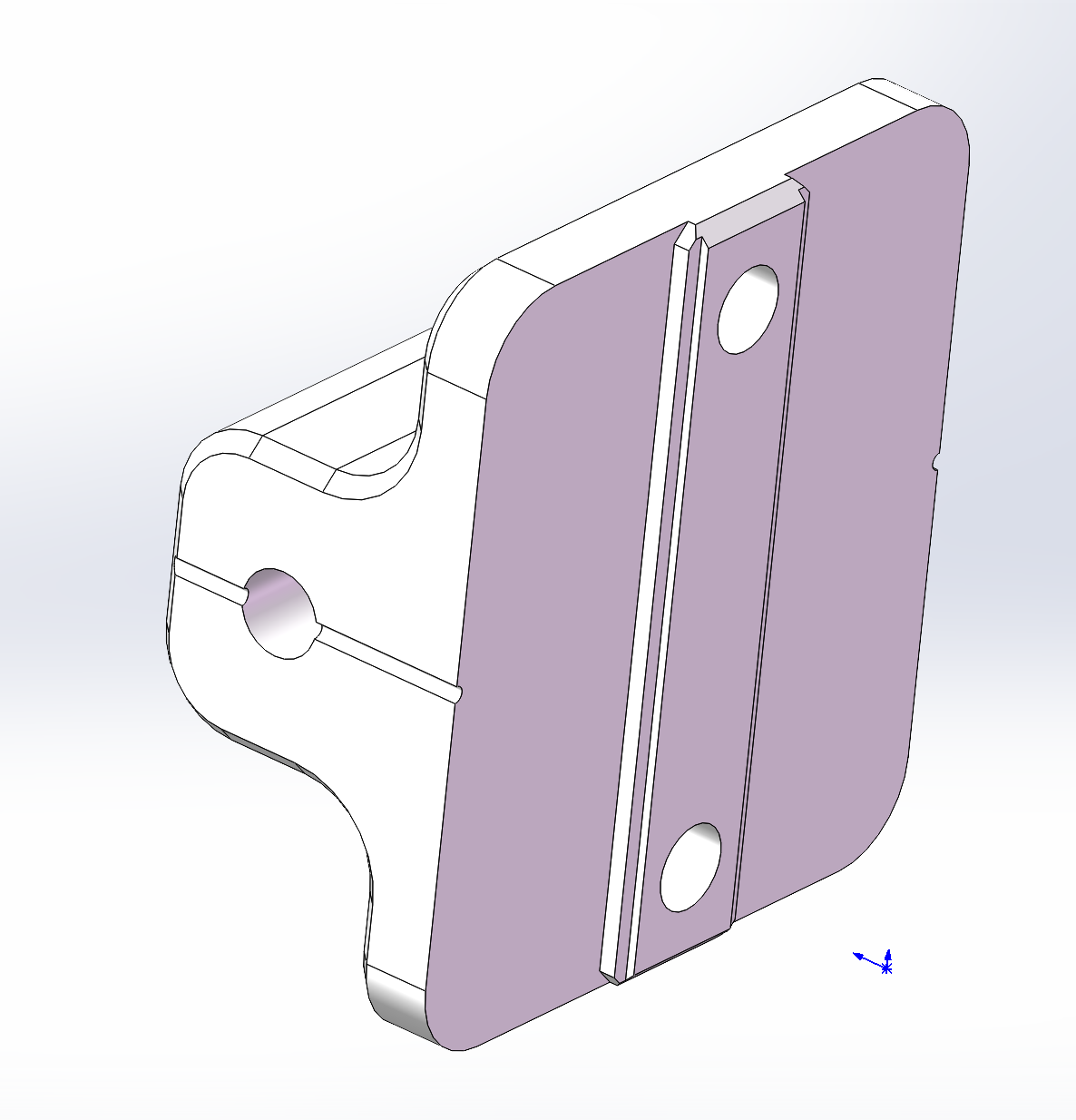

底部增加用于适配4040型材槽口的配合凸起。

侧面做出中心凹线，用来对齐五金安装高度中心线固定。

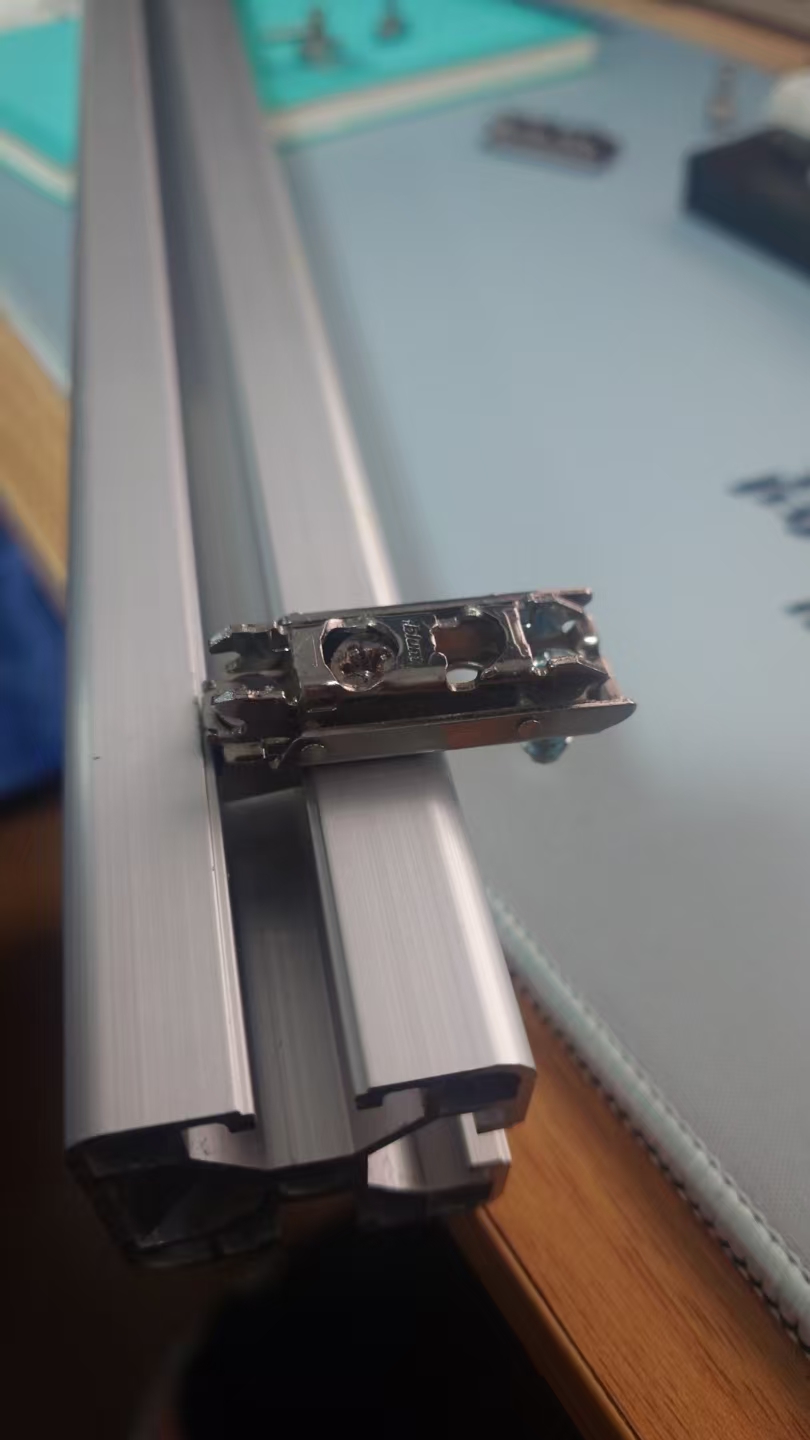

另外，在量尺设计的途中，我发现百隆这个一字安装底座有点小bug。

前方凸出太小，导致螺丝锁紧时候铰链底座会掉进槽口。

于是还需要个垫片。（下载模型后里面有个小垫片就是干这个的）

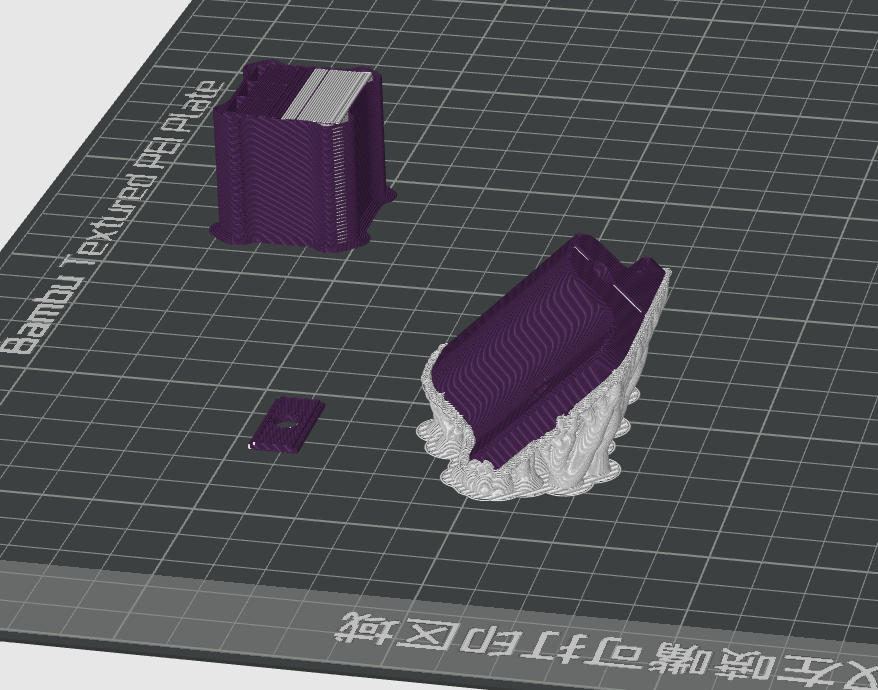

打印斜45度摆放，支撑在45度支撑基础上删除孔内的支撑即可。

除了这个适配器，你还需要：

3个M5的T型螺母：1个用来把一字底座第一孔的螺丝固定在铝型材上，2个用来把适配器螺丝固定在铝型材上。

1个M5，10mm杆长的小头沉头（也叫薄沉头）螺丝（头径约7-8mm，不是常规M5沉头螺丝的10mm）。

2个M5，15-18mm杆长的平头或者盘头螺丝：配合T型螺母，用来把适配器固定在铝型材上。

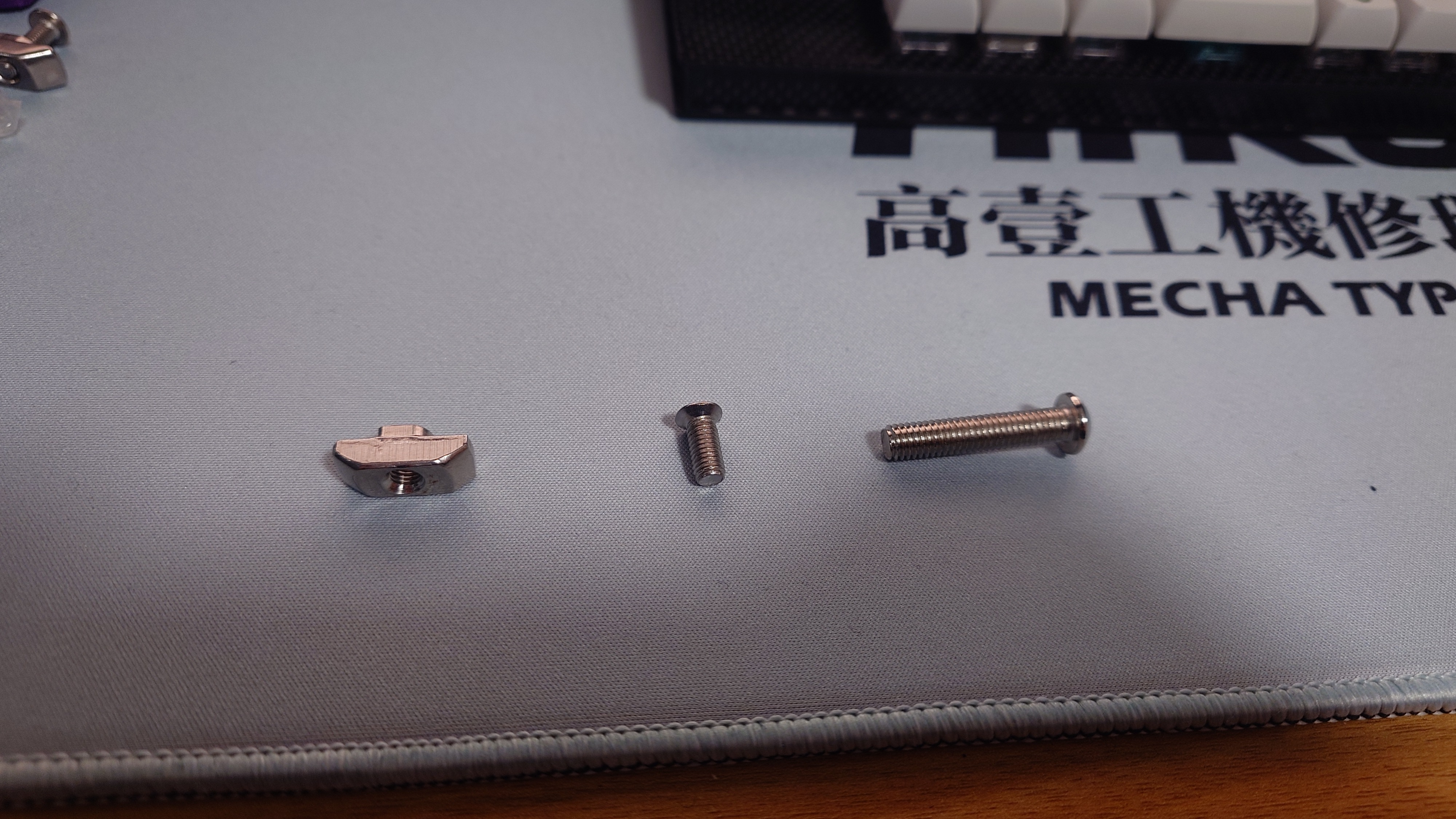

上面：从左到右依次是T型螺母，小头沉头螺丝，长杆盘头螺丝。

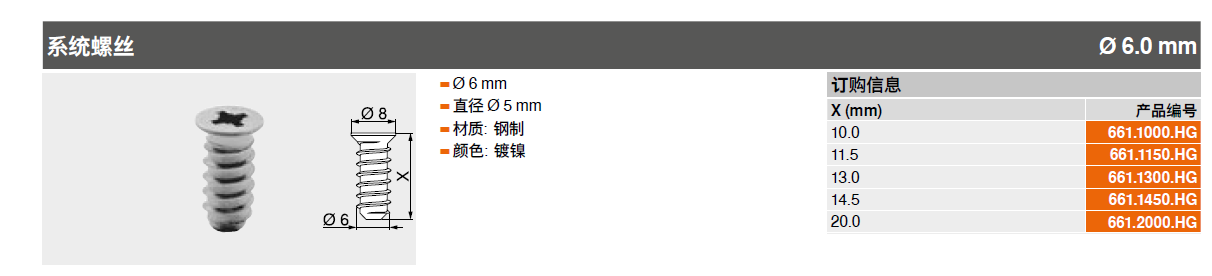

如果你的铰链不是宜家那种带5mm涨塞安装的，你还需要额外准备1个M6，KB沉头自攻丝（百隆五金称呼这个为系统螺丝）

KB沉头自攻丝头小，平尾，台式机机箱风扇配的那种就是这个系列，不过是M5的，家具系统里用的是M6的。

KB沉头自攻丝的长度大于10mm，小于20mm都可以。

如果你想在适配器的两边都安装五金，只需要多准备一个M6的KB沉头自攻丝即可。

安装方法：

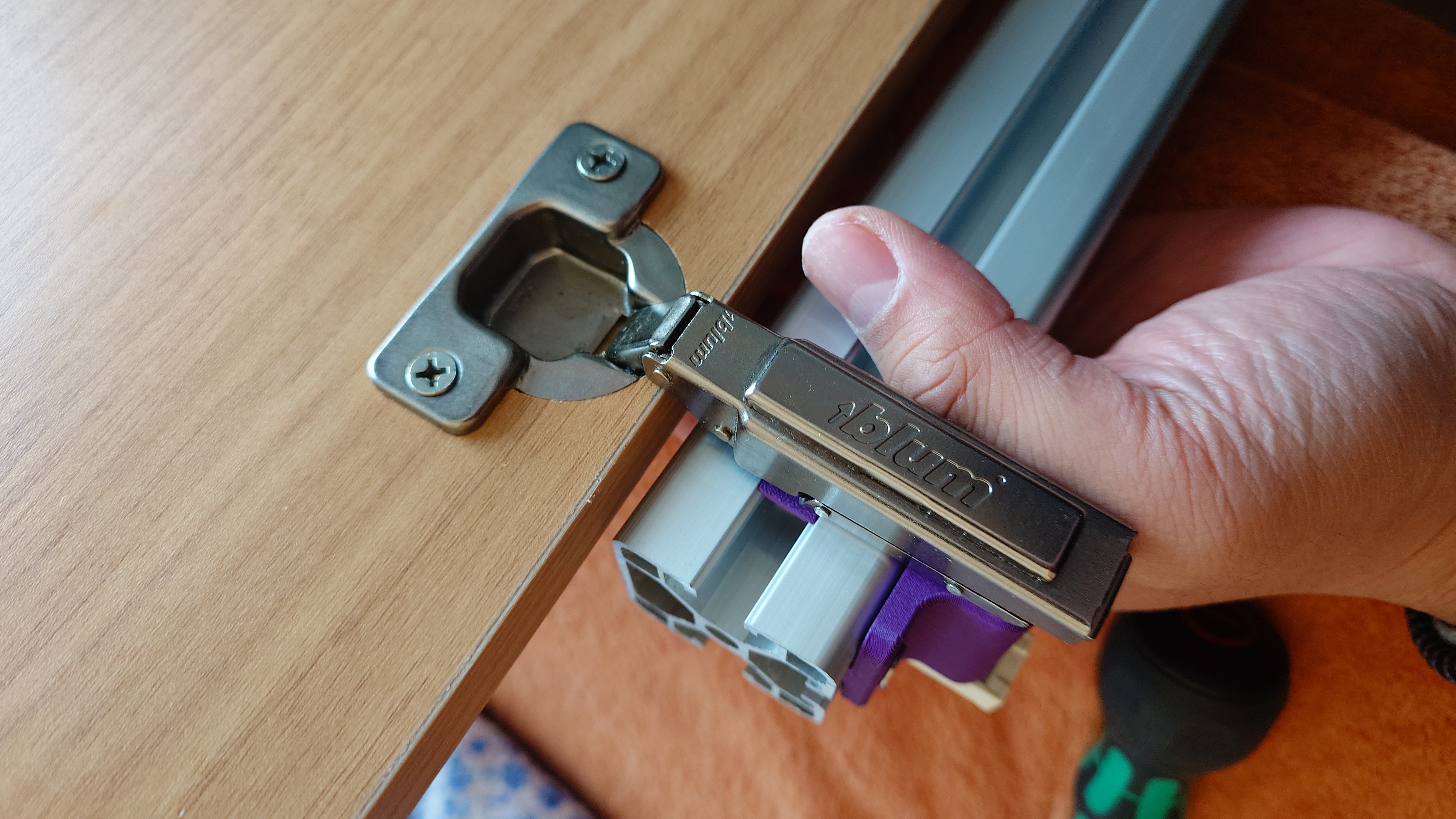

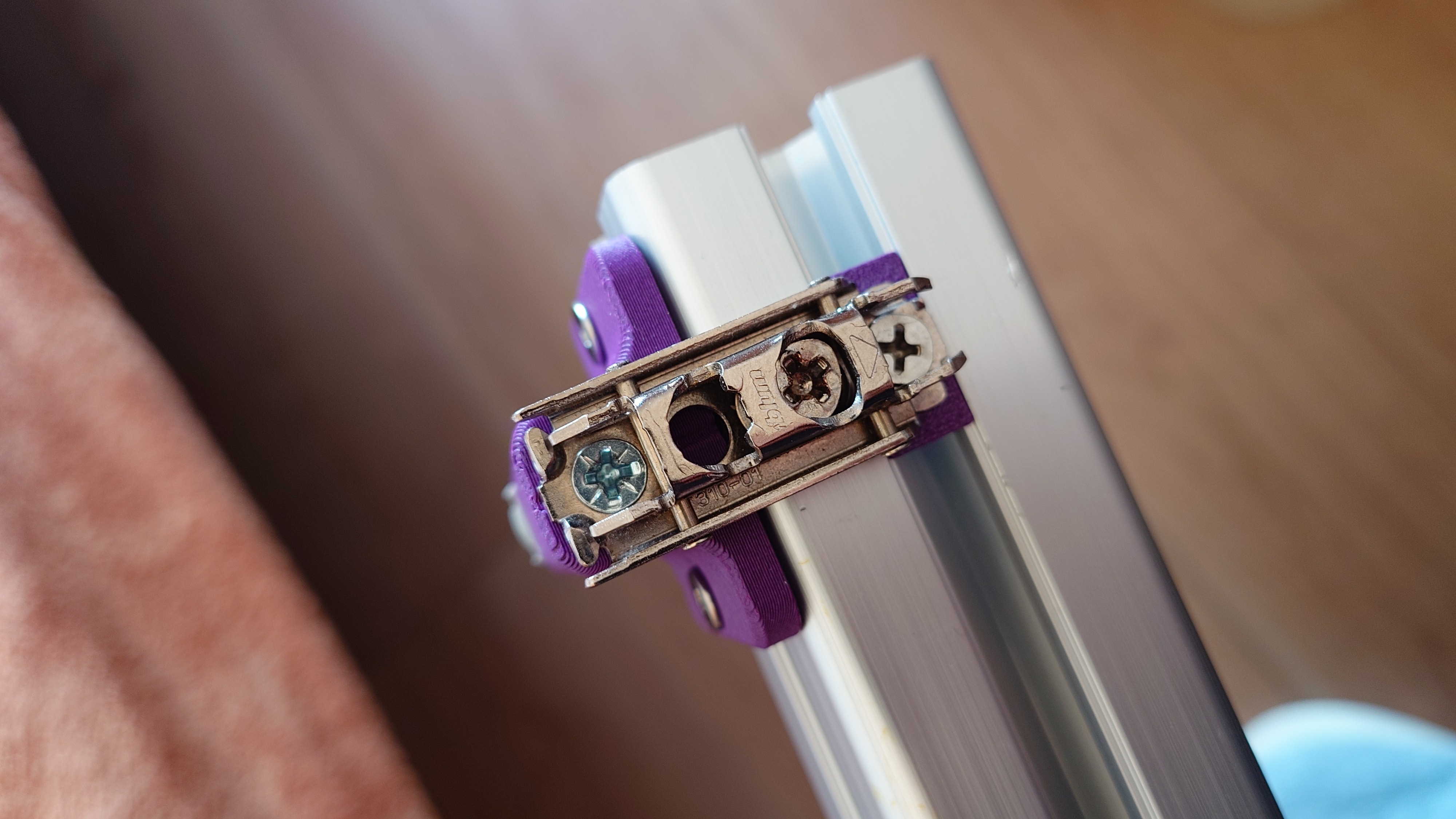

用两个长的M5平头或者盘头螺丝，配合T型螺母，把适配器固定在铝型材见光面的反面（正后方槽口），侧面凹条对准铰链安装高度中心线，然后用M5的小头沉头螺丝穿过铰链一字底座第一孔，加上垫片附件，再拧T型螺母，把一字底座和型材侧面槽固定，接着用KB M6螺丝把第二孔固定在适配器的5mm孔洞上大功告成。

适配器的5mm孔是通的，一个立柱左右都带五金也是可以安装的。

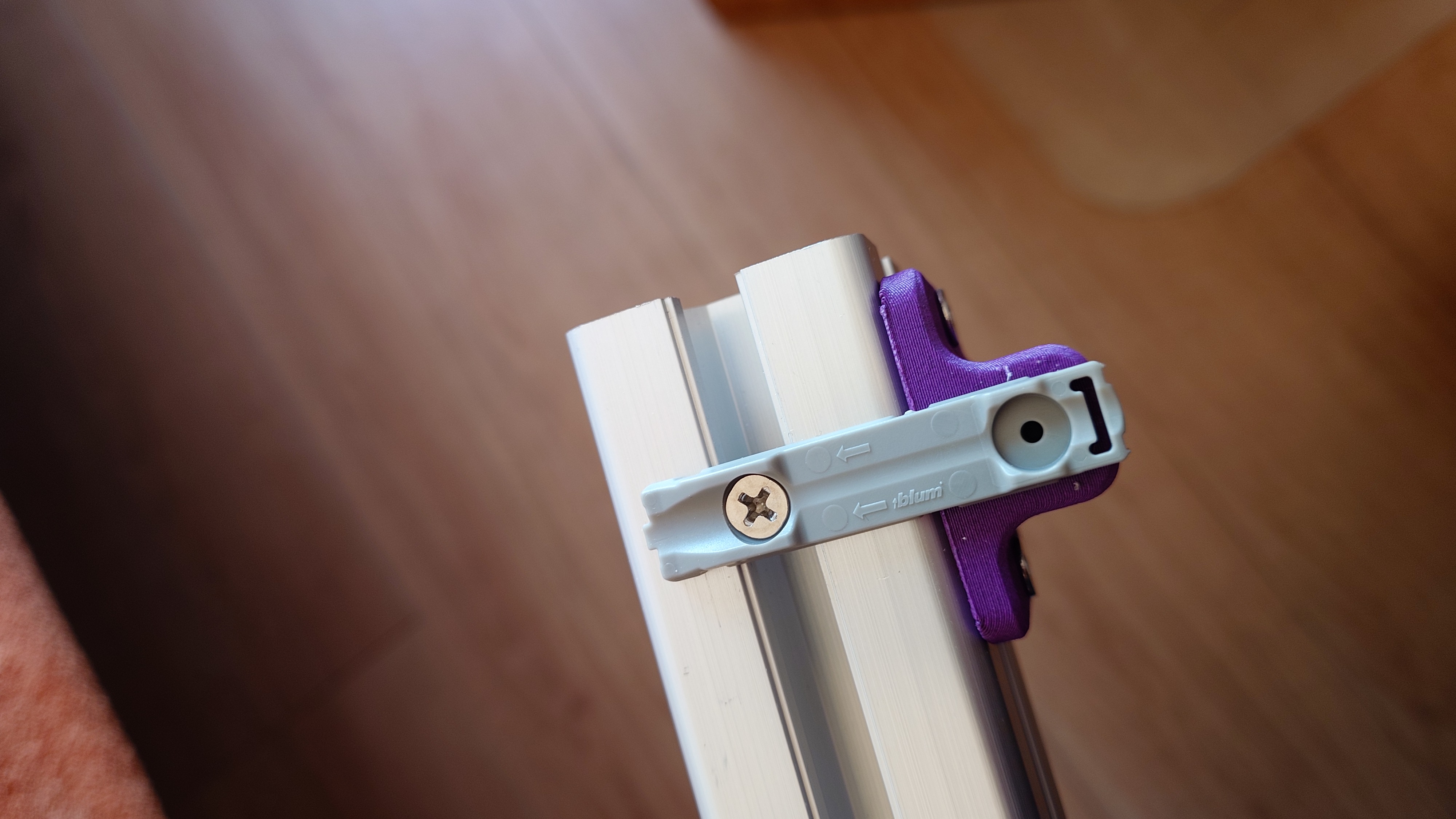

那就装个反弹器吧。宜家的反弹器一字底座的第二孔是5mm塑料塞，直接插入即可。拧一个M5小头沉头螺丝配合T型螺母固定第一孔即可。

此时使用全盖铰链，柜门开杯头按照柜体侧板厚度20mm计算。

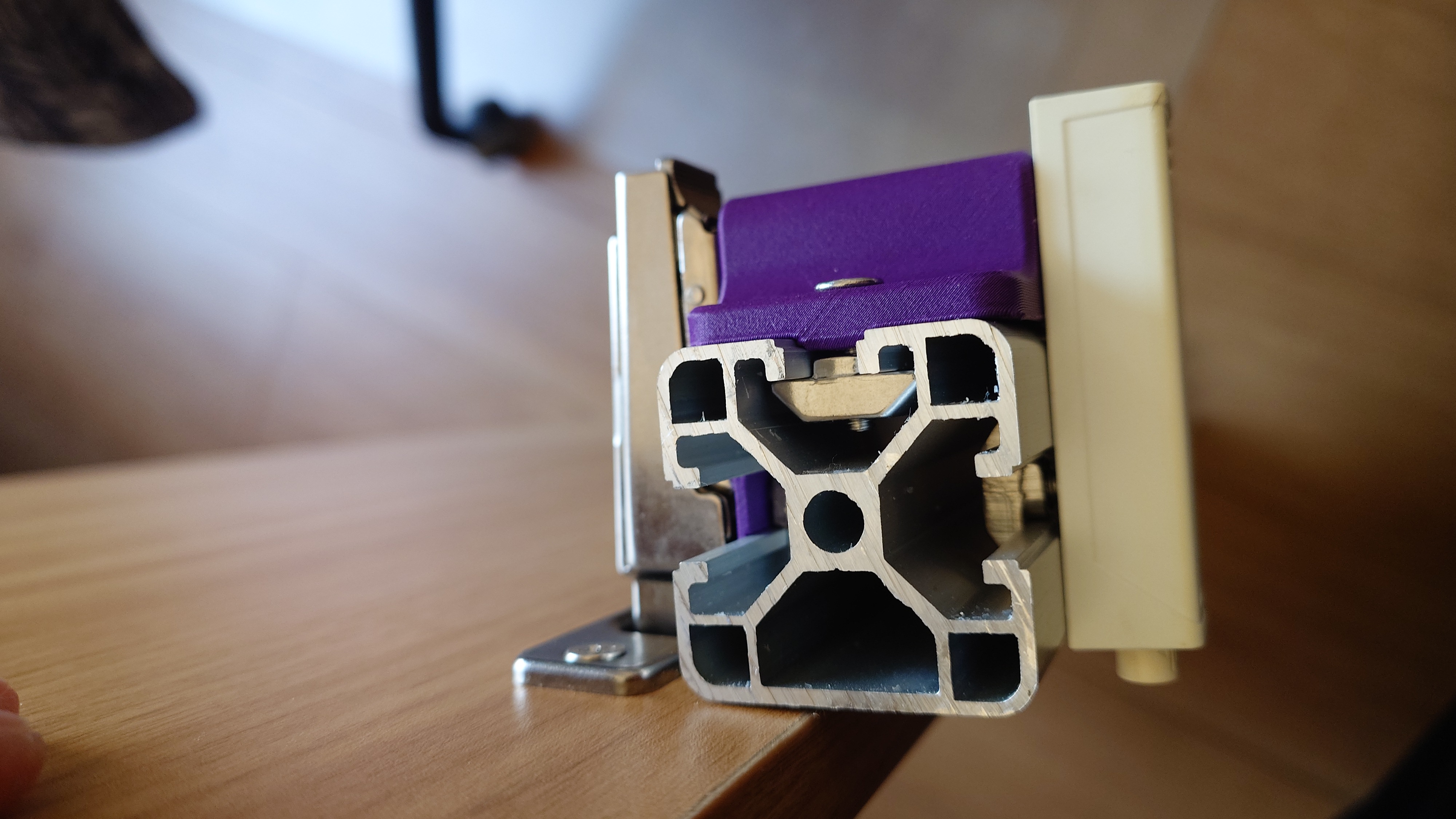

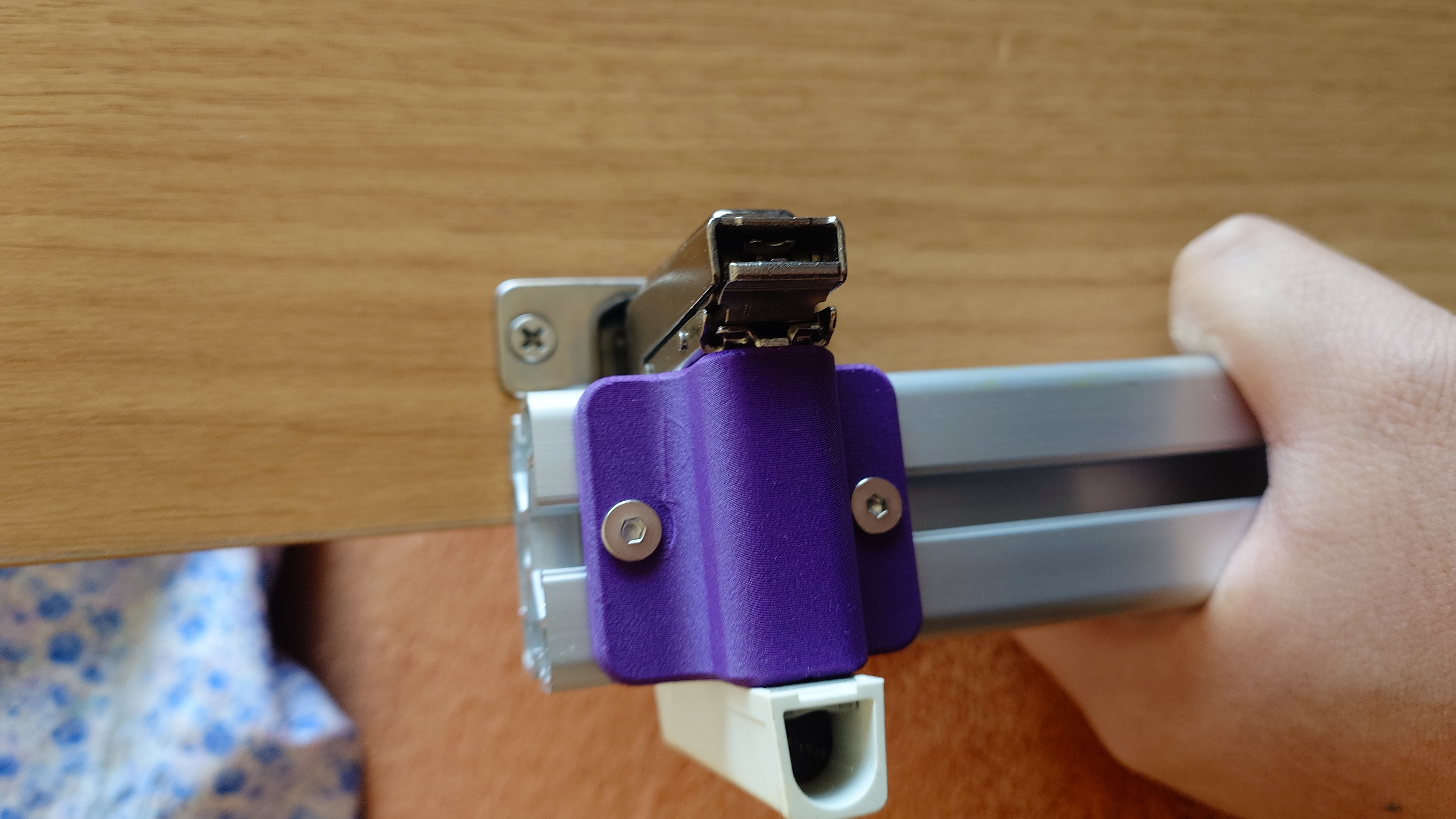

从后往前看。

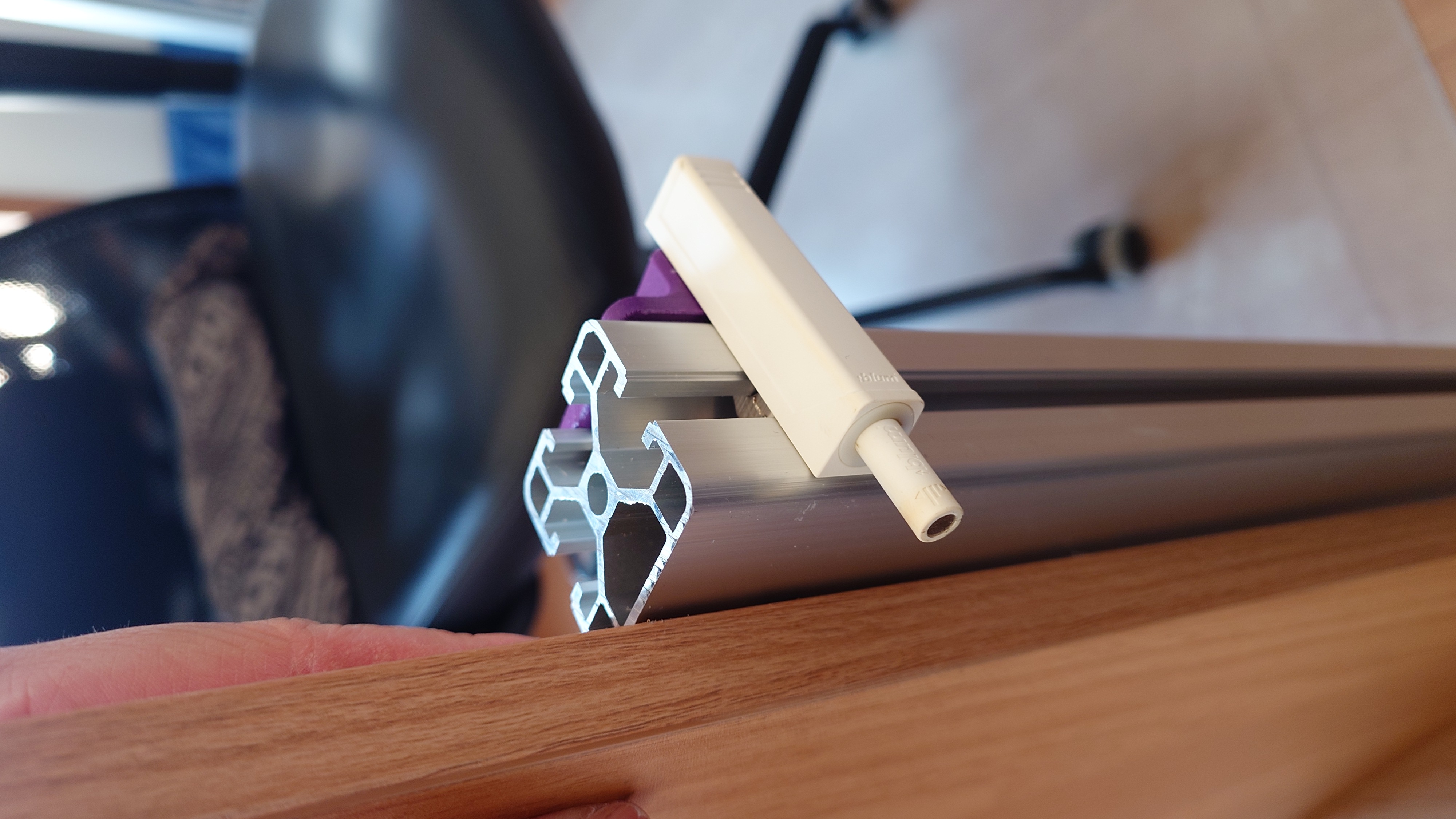

柜门盖住铝型材见光面的一般，另一半是整装待发的反弹器。

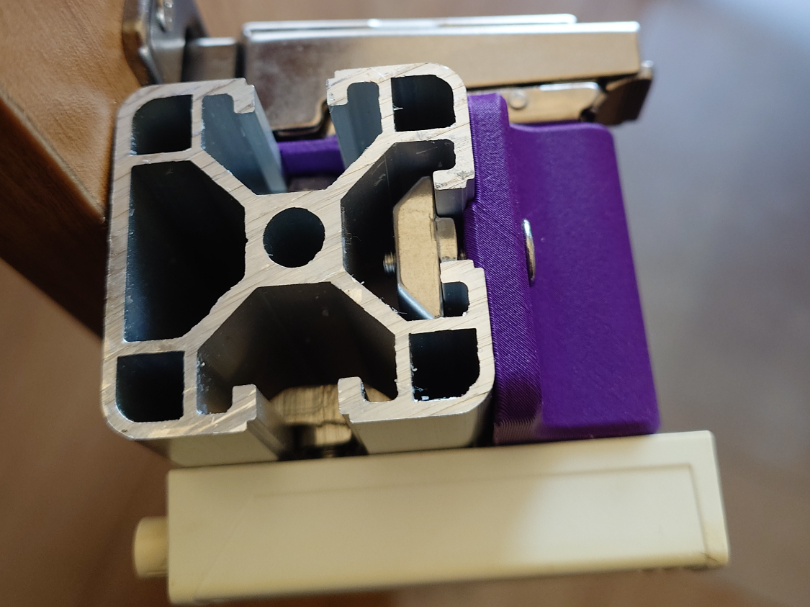

最后从上面看下去的姿态。

以往在型材上要么只能安装工业铰链，要么借助转接板安装十字底座柜门铰链但是这样等效柜体侧板厚度还要再加1mm左右，是个权宜之计。

现在使用这个适配器，可以优雅的使用各种一字底座的柜门五金了。
