威克士电动工具小脚电池XT60和DC接口取电座

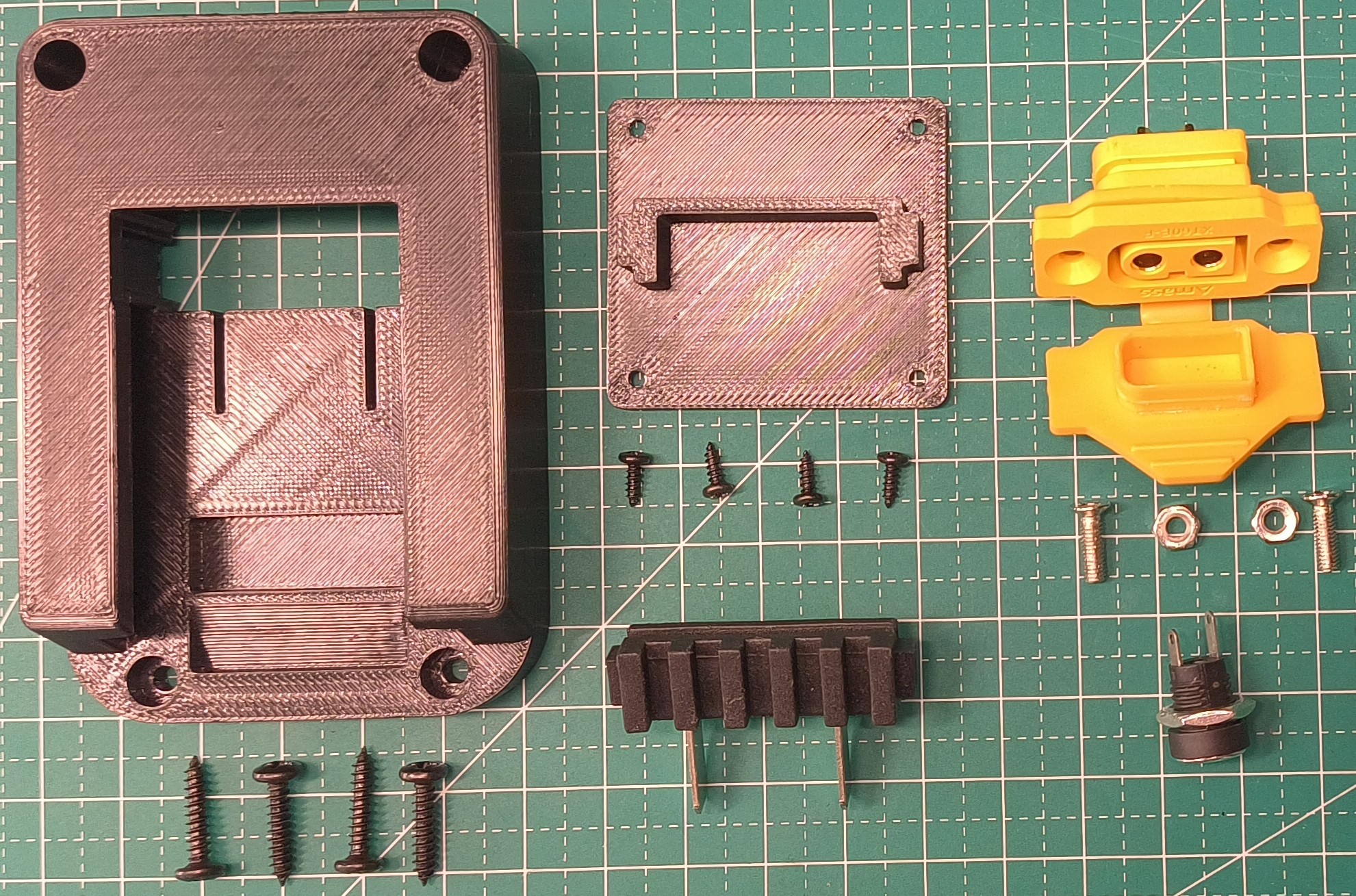

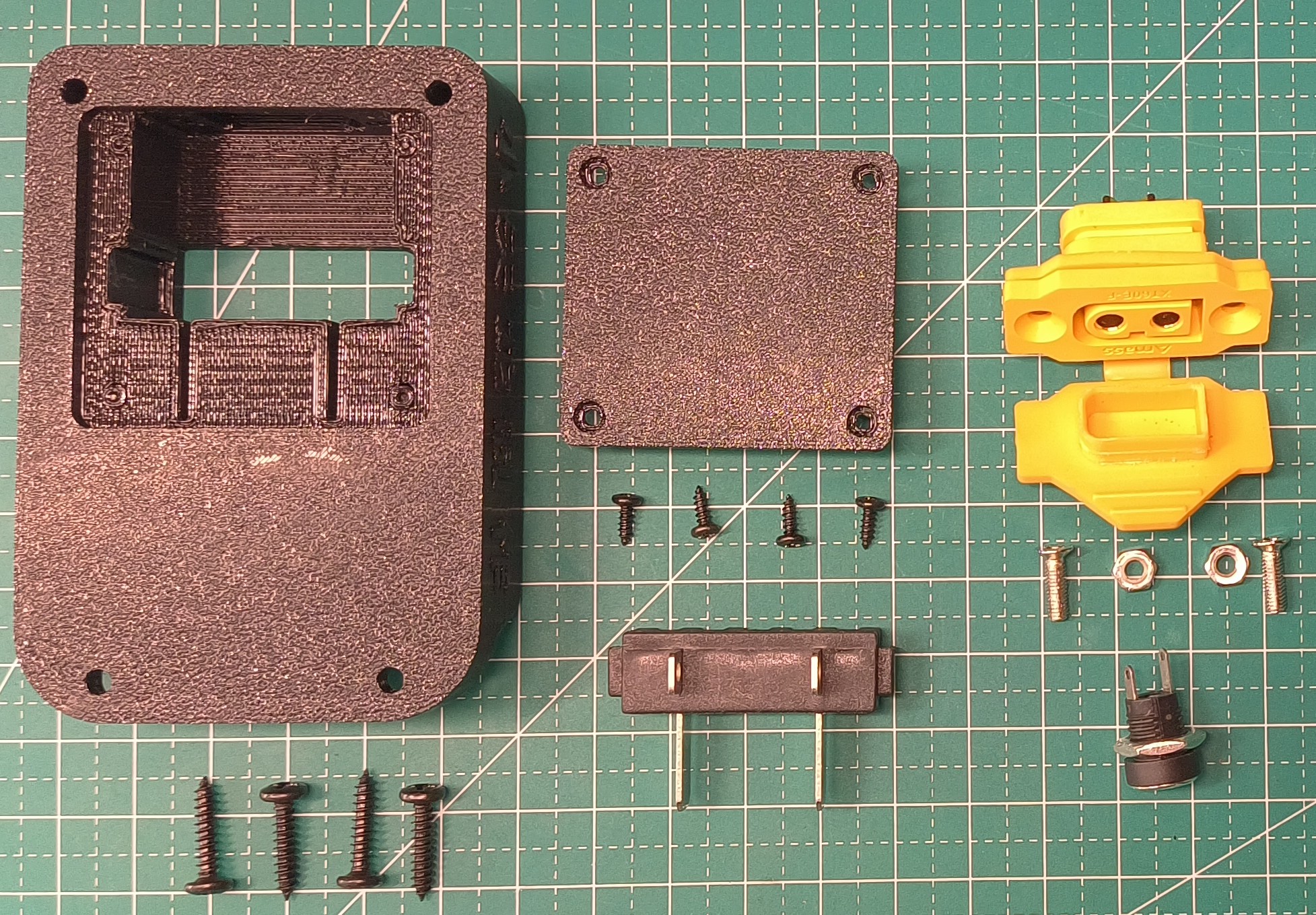

我设计的威克士电动工具小脚锂电池取电座，首先是XT60E-F接口的取电座。看下图全家福：

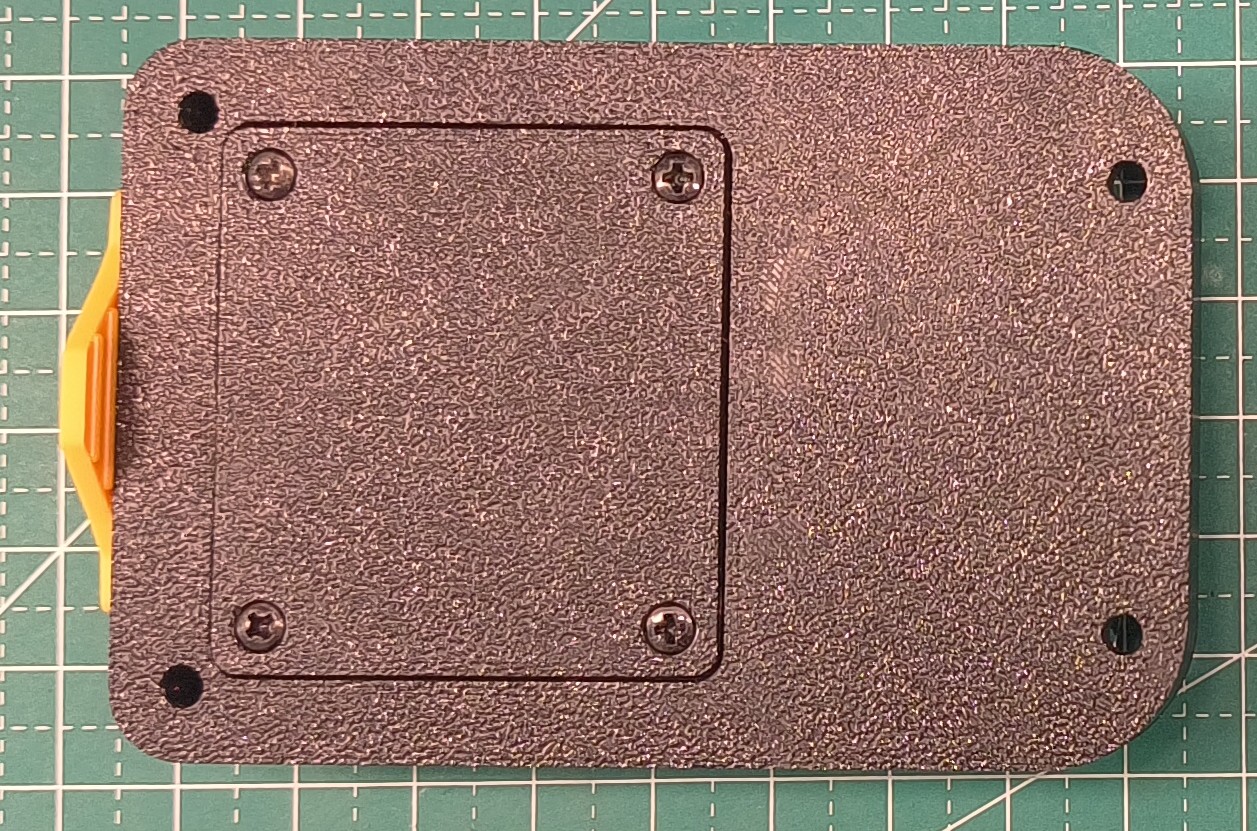

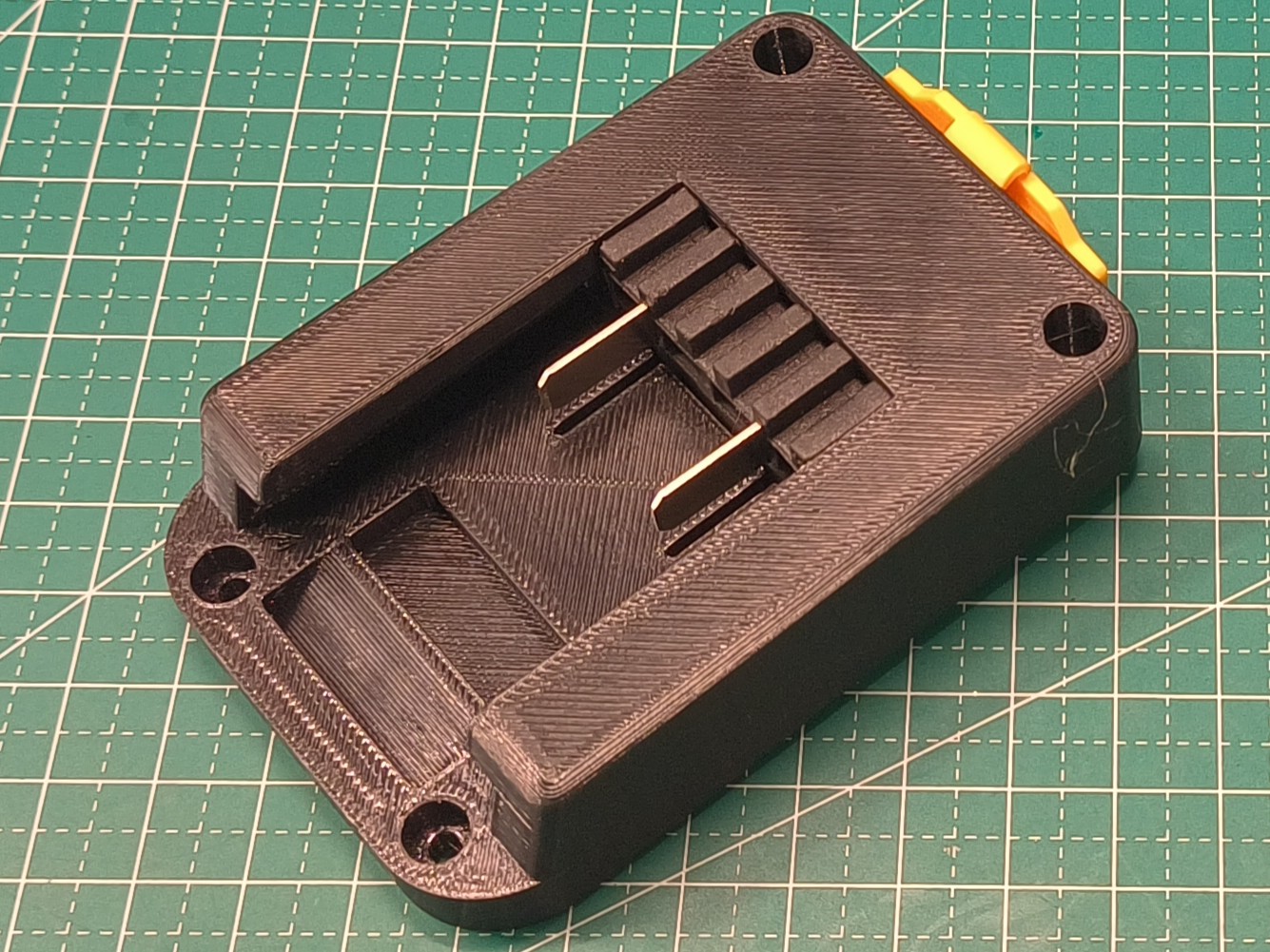

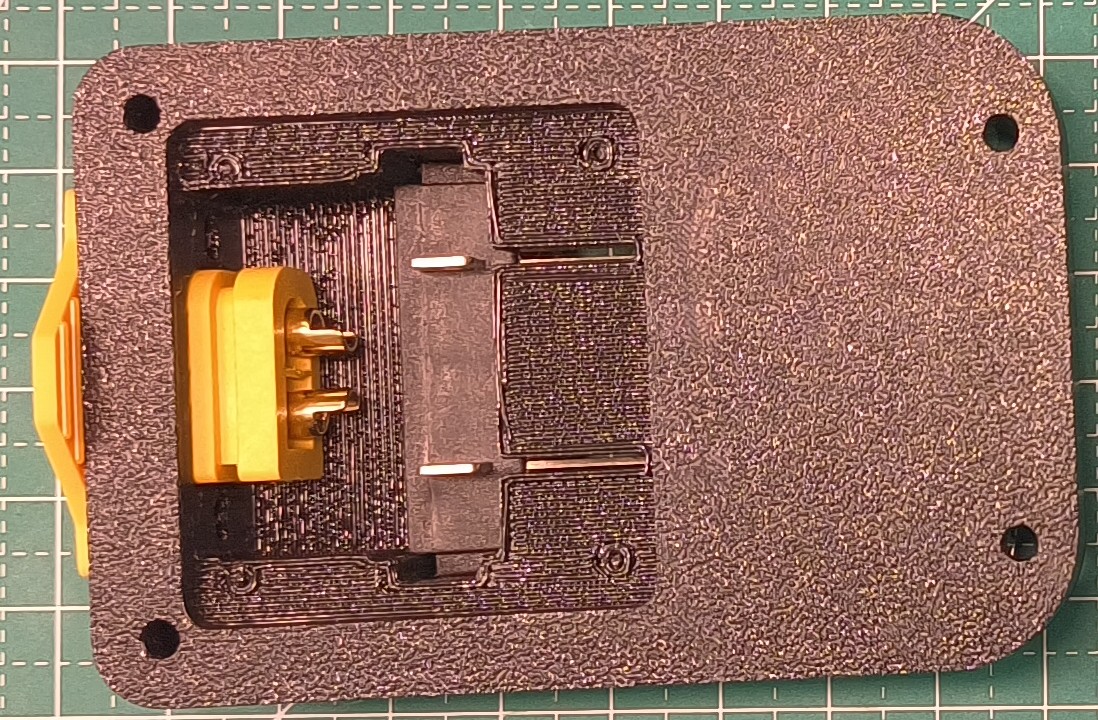

其中XT60E-F和威克士小脚取电插脚和螺丝需要购买，固定XT60是M3*10（最好是M3*15)不锈钢十字平头螺丝和螺母，下盖板是M2*6铁黑大圆头自攻螺丝，固定取电座的是M3*14铁黑大圆头自攻螺丝。装配如下图：

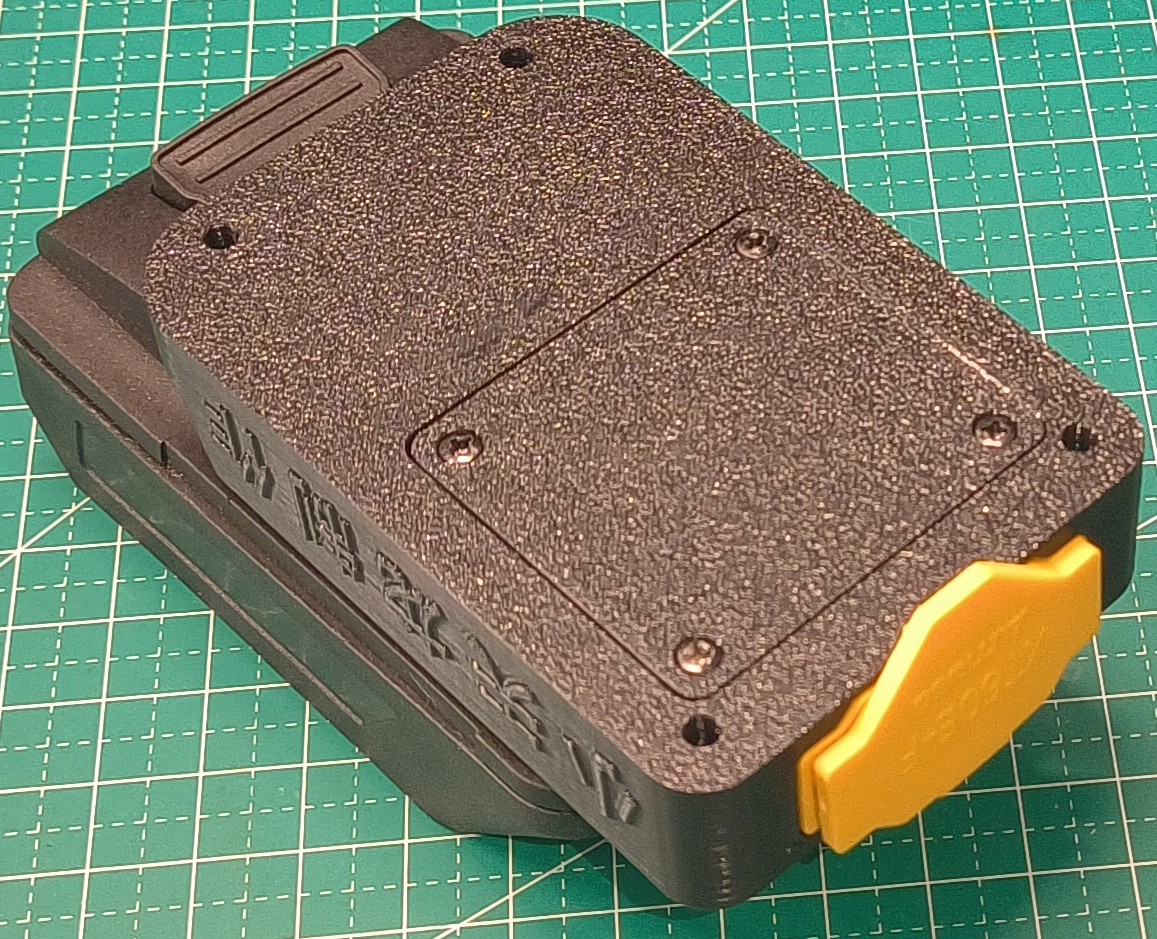

XT60E-F带上防尘帽在户外使用可以保护接口。

打印配置文件里还有DC取电座的模型。有需要的可以按需选择。

最后，按照图片装配后，焊接正负极线（千万不要搞错）就可以使用了。有兴趣的可以下载打印，谢谢！！！
