个人图鉴NO.112，制作难度：⭐⭐⭐

原作者：老王小作坊

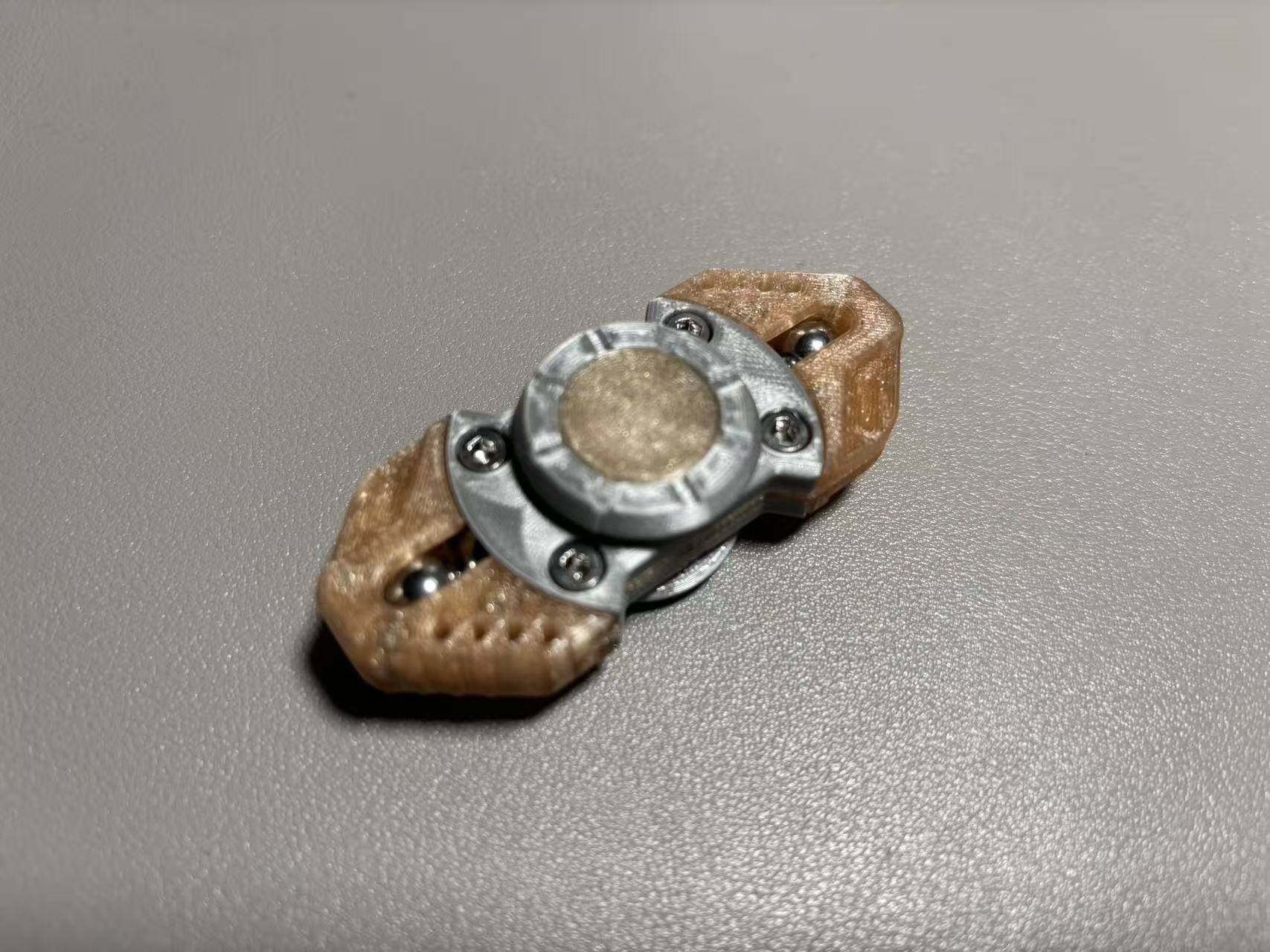

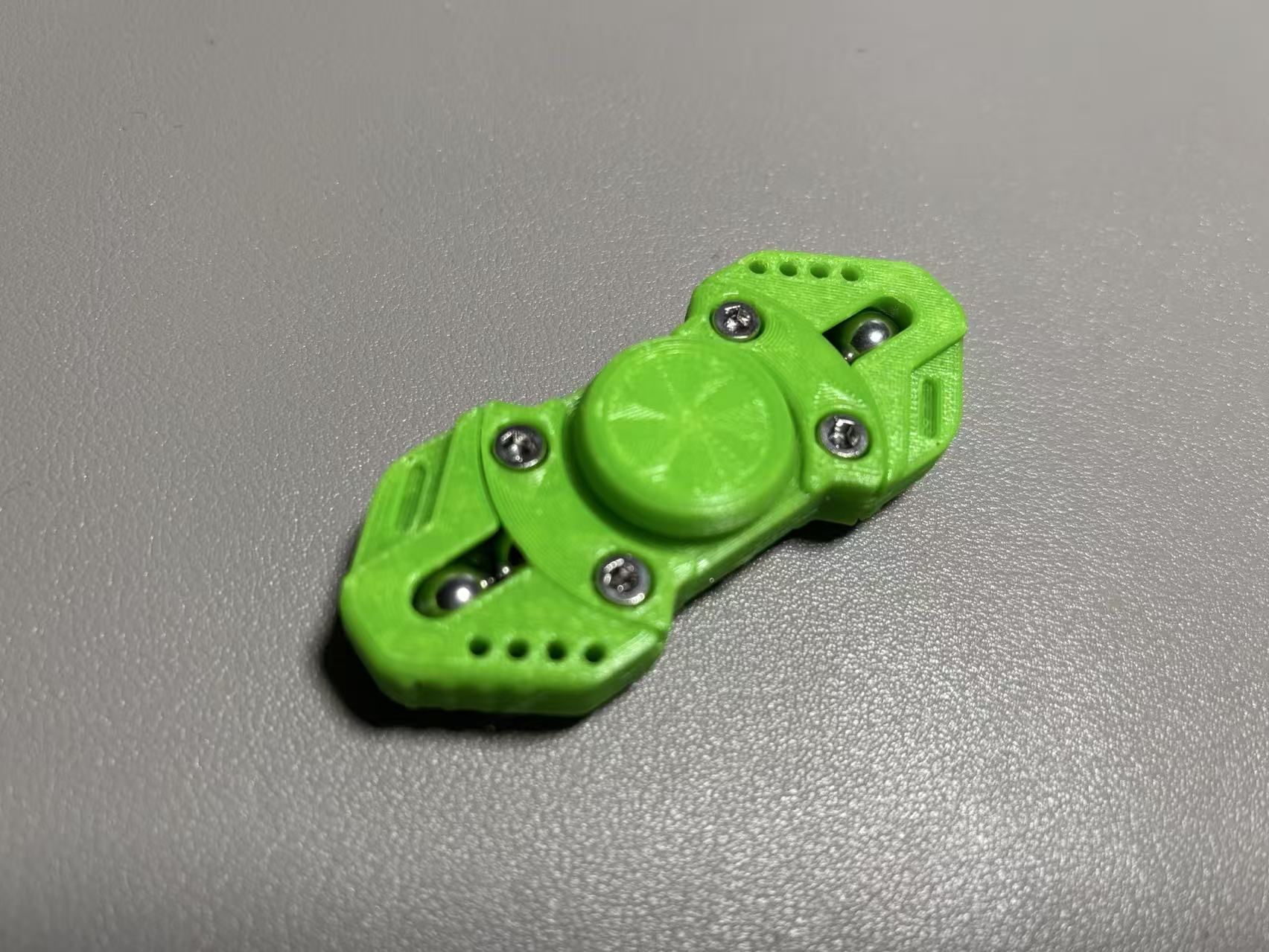

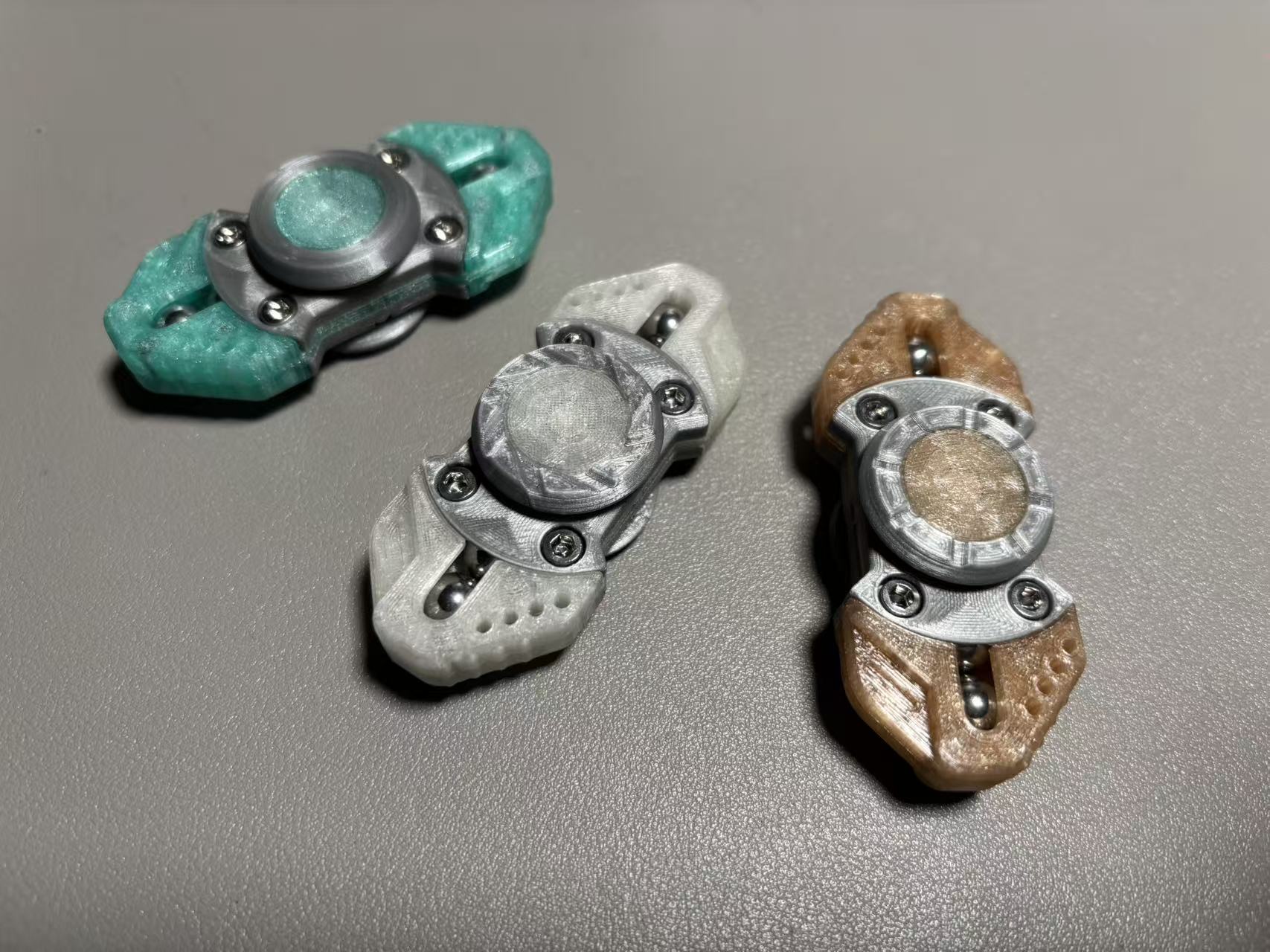

蝰蛇，原版是老物。太适合作为蛇年的收官玩具就做了，已针对打印结构做了优化。造型为蛇形和机械的融合，是个非常漂亮的两页陀螺。用金属色搭配透明色材料制作更有感觉。只要配件备齐，安装不算难

PETG打印必须喷胶，否则大概率翻车！

打印配置1为正常主体，常规打印盘1-2，盘3为装饰条，盘4是另外两种对锁造型，按需取用

打印配置2为扁对锁套件，需要新增零件使用（+4个M2*4沉头螺丝，+1个M3*12外六角螺丝）

• 需要准备配件，适配打印配置1：

  • 1个高品质R188轴承
  • 4个8mm钢珠，用于配重
  • 4个M2*6沉头螺丝
  • 4个M3*6杯头内六角螺丝
  • 1对M3*16外六角螺丝螺母
  • 8条3mm*8mm定位销

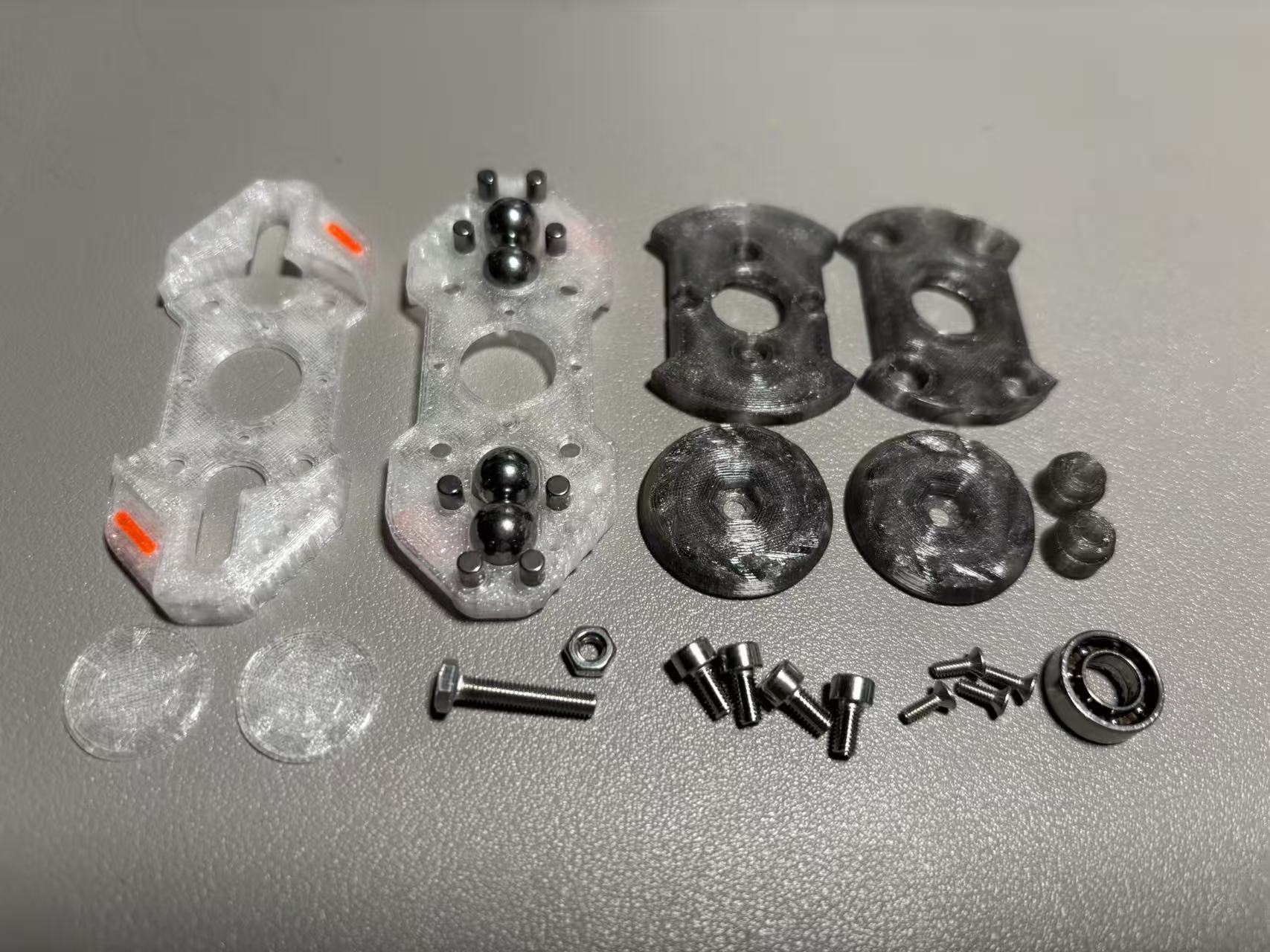

• 零件一览（定位销、钢珠已就位）：





• 装配步骤：

  ①取出主体2片零件（零件一览左上透白色），装入8条3mm*8mm定位销，合并成完整主体

  ②中间孔位填入r188轴承，两边填入4个8mm钢珠配重

  ③之后安装主体外甲（零件一览右上角透灰色），两面分别扭入M2*6沉头螺丝，M3*6杯头内六角螺丝固定

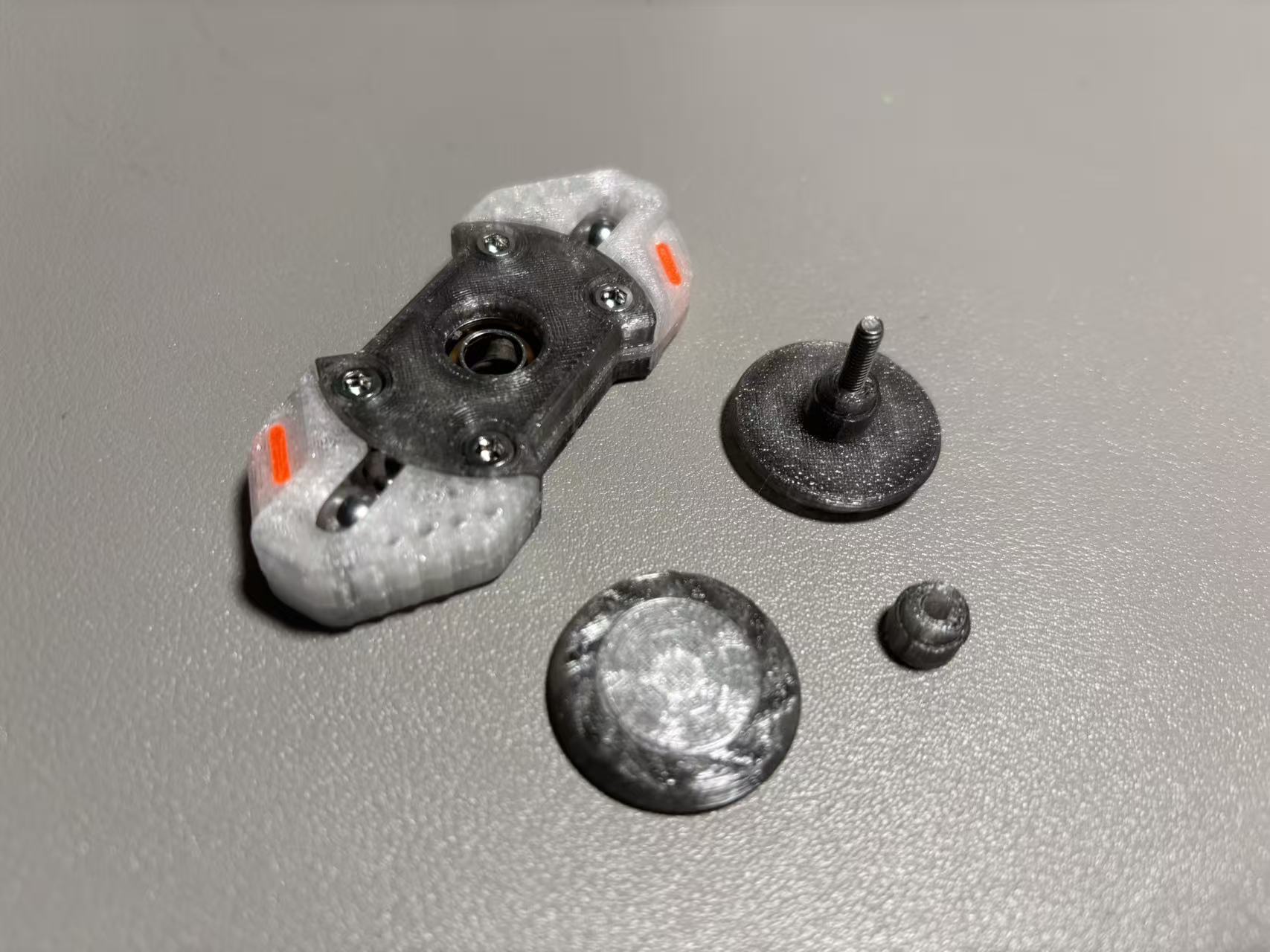

  ④将M3*16六角螺丝螺母分别放入对锁的六边形位置，盖上对锁贴片

  ⑤公母对锁连接、拧紧，即大功告成。按需搭配装饰条做细节点缀

  两头各有4个圆孔也可装入装饰条或者定位销，孔位尺寸为2mm（直径）*10mm（长度）
