Customizable foldable box

Il modello è ispirato alle invenzioni del celebre inventore Robert Gair, che nel 1890 realizzò i primi esempi di scatole pieghevoli destinate all’utilizzo industriale. Questa versione rappresenta una rivisitazione parametrica del concetto originale, con numerose modifiche volte a rendere funzionali la maggior parte delle misure.

La stampa delle scatole con questo metodo offre diversi vantaggi; tra i principali si distinguono il significativo risparmio di filamento e la possibilità di ottenere una texture su tutti i lati del modello. Una volta completata la stampa, il pezzo necessita esclusivamente di essere piegato lungo le scanalature predisposte.

Come usare il generatore:

Per poter personalizzare il modello occorre accedere al sito di MakerWorld sul browser o usare Bambu Handy dal telefono, BambuStudio al momento non supporta la personalizzazione in app. Una volta sul sito basterà premere sul tato personalizza per aprire il generatore, successivamente sarà solo necessario inserire le dimensioni desiderate sostituendo quelle preimpostate nella colonna a sinistra e poi premere generate. Una volta soddisfatti con il risultato basterà scaricarlo in formato .3mf e aprirlo con Bambu Studio. Consiglio vivamente di scaricare e utilizzare i profili di stampa (.3mf) caricati nella pagina del modello.

Consigli per la stampa:

Per una corretta stampa della scatola occorre pulire adeguatamente il piatto ed effettuare la calibrazione dello stesso.

Variabili modificabili:

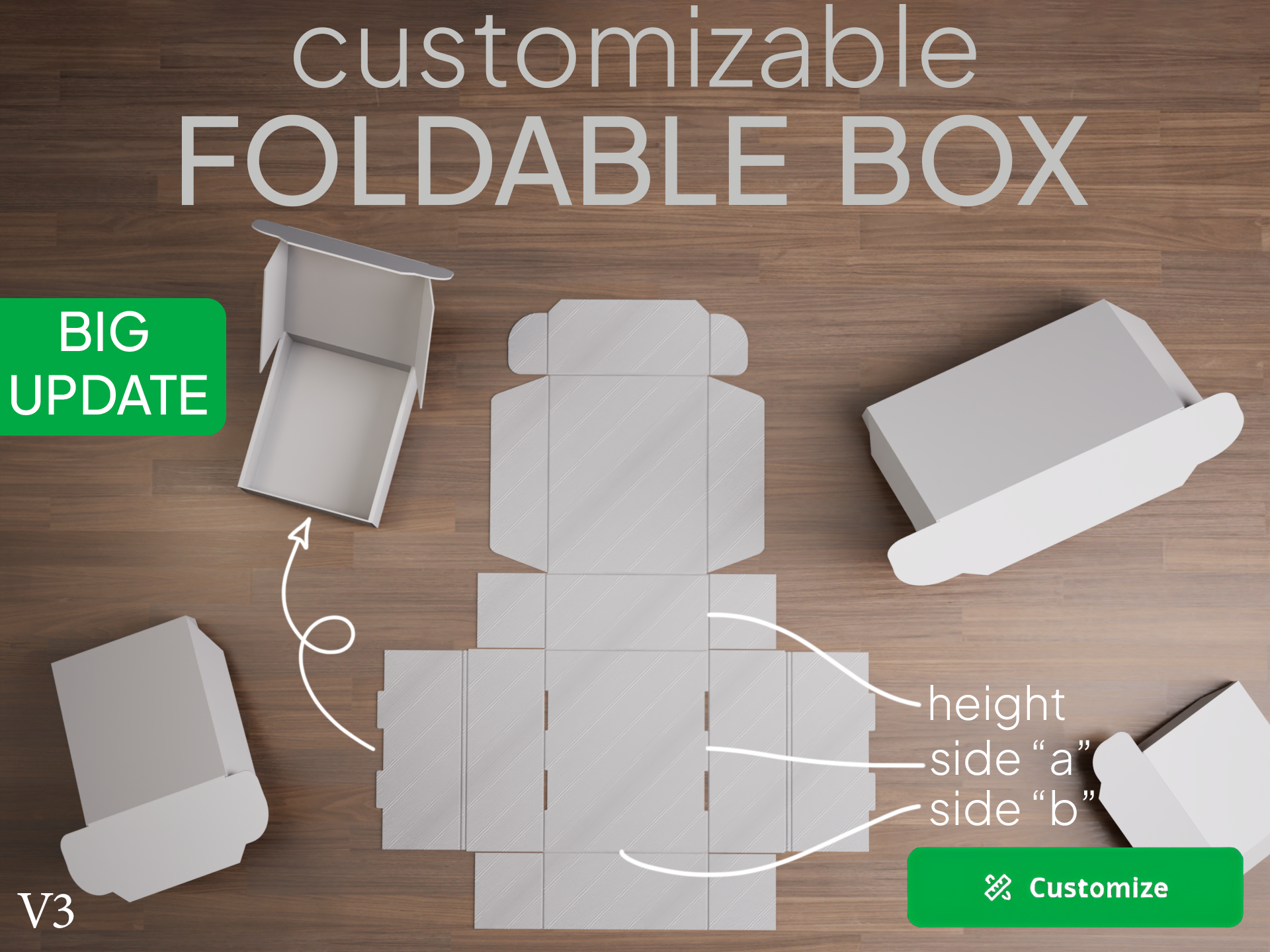

• Side a mm: modifica il lato “a” (vedi foto di copertina)

• Side b mm: modifica il lato “b” (vedi foto di copertina)

• Box Height mm: modifica l’altezza del contenitore assemblato

Impostazioni di stampa consigliate:

• Ugello 0.4mm (NON compatibile con estrusori 0.6 mm e 0.8 mm)
• PLA basic bambulab o PLA silk + bambulab
• Un piatto di stampa texturizzato aggiungerà estetica al prodotto finito!

Il modello è stato realizzato utilizzando una A1 Mini ed è compatibile con tutte le stampanti 3D di fascia medio-alta e alta. Il progetto è stato sviluppato interamente in Fusion 360 e ha richiesto la realizzazione di circa 65 prototipi, al fine di garantire la massima funzionalità e resistenza.

Non sono necessari supporti e il modello si stampa completamente piatto.
Il modello deve essere piegato manualmente dopo la stampa, tenendo il lato a contatto sul piatto esterno.

Nota personale

La realizzazione di questo progetto è stata particolarmente impegnativa: era la prima volta che affrontavo la progettazione di un modello interamente parametrico e inizialmente non avevo idea del numero di formule necessarie per farlo funzionare correttamente. Nonostante ciò, sono molto soddisfatto del risultato finale. Dopo numerosi tentativi, le tolleranze risultano corrette e le scatole ottenute presentano un aspetto solido e decisamente professionale.

*le immagini di copertina sono render, con lo scopo di presentare il modello, la versione effettiva potrebbe leggermente variare.

Lista aggiornamenti:

V1- 21/12/2025

V2 - 30/12/2025:

sistema di chiusura migliorato

V3 - 21/01/2026:

completo rifacimento del modello per ottimizzarlo e renderlo più stabile. Inoltre, sono stati modificati alcuni dei parametri generativi del sistema di chiusura, che ora costruiscono il modello su basi geometriche e pertanto risultano perfettamente a filo, rendendo la chiusura molto più resistente. E' stato corretto il problema delle pareti oblique, che risultavano leggermente inclinate anche nella parte superiore, ora sono quasi perfettamente perpendicolari e complanari con il tappo chiuso.

V4 - modello separato:

una versione a 2 colori con la tipica forma dei pacchi regalo disponibile nel mio profilo
