欧标铝型材 · 三维直角连接件

——高强度 · 多尺寸兼容 · 专为3D打印优化

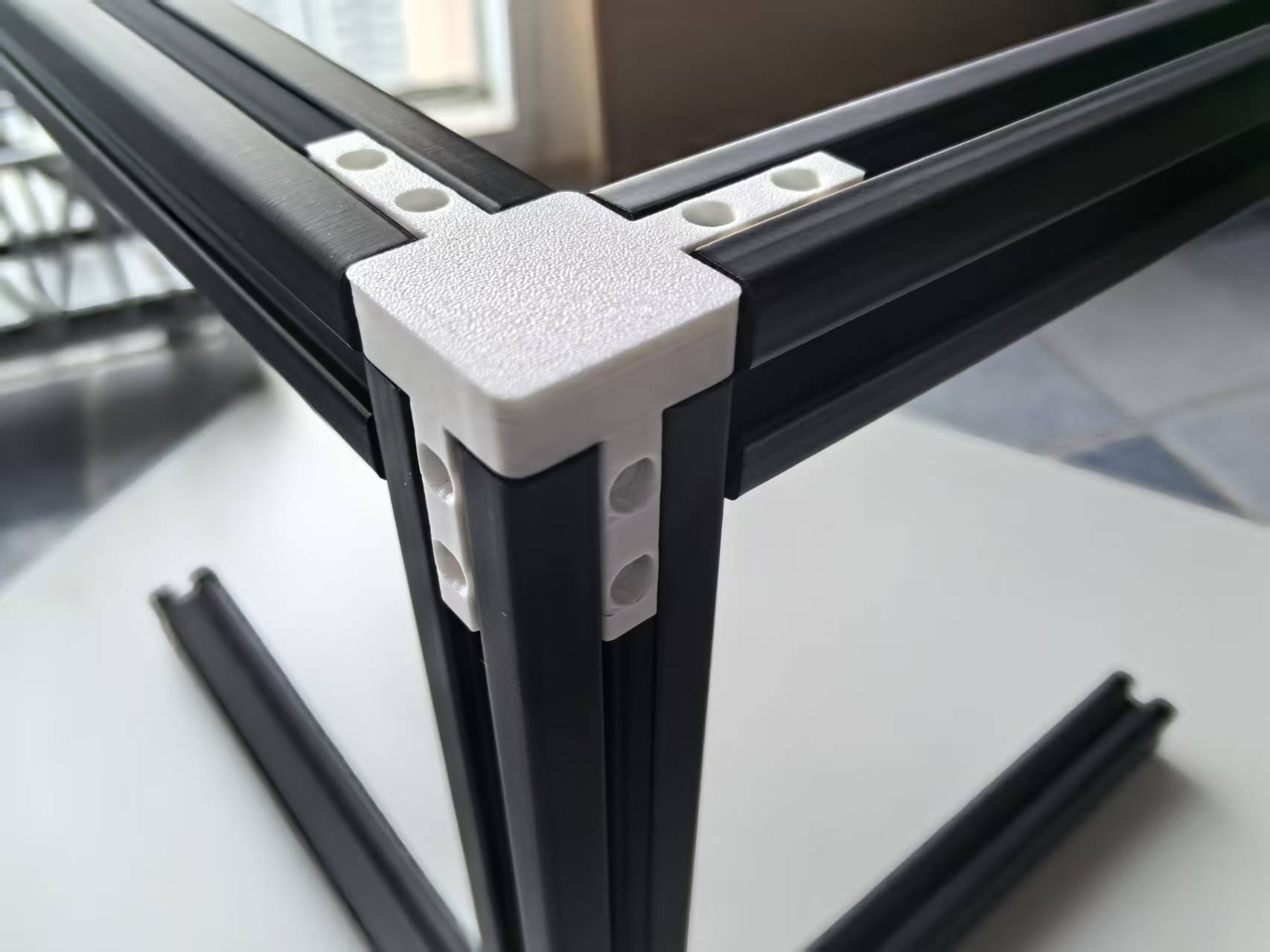

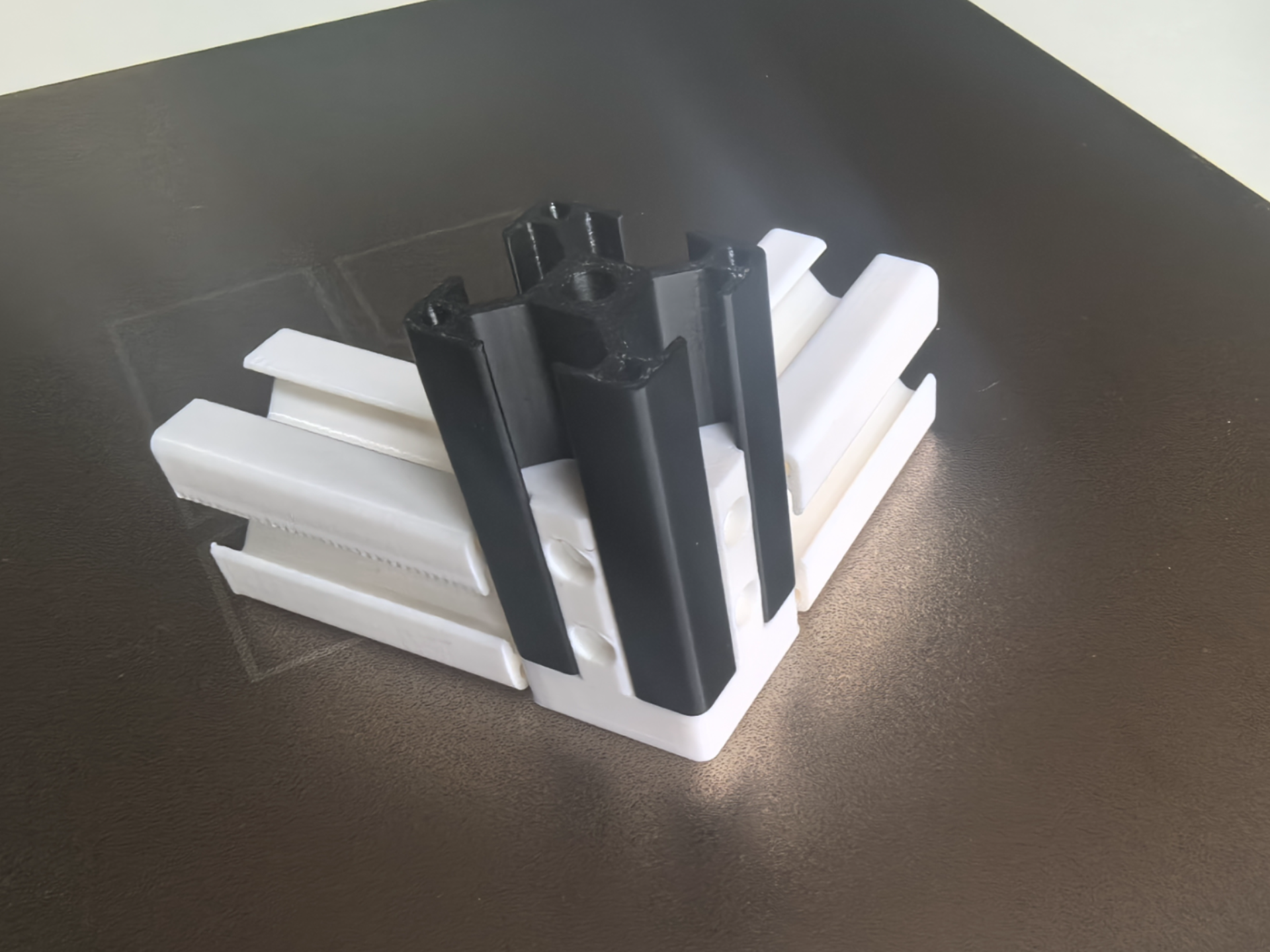

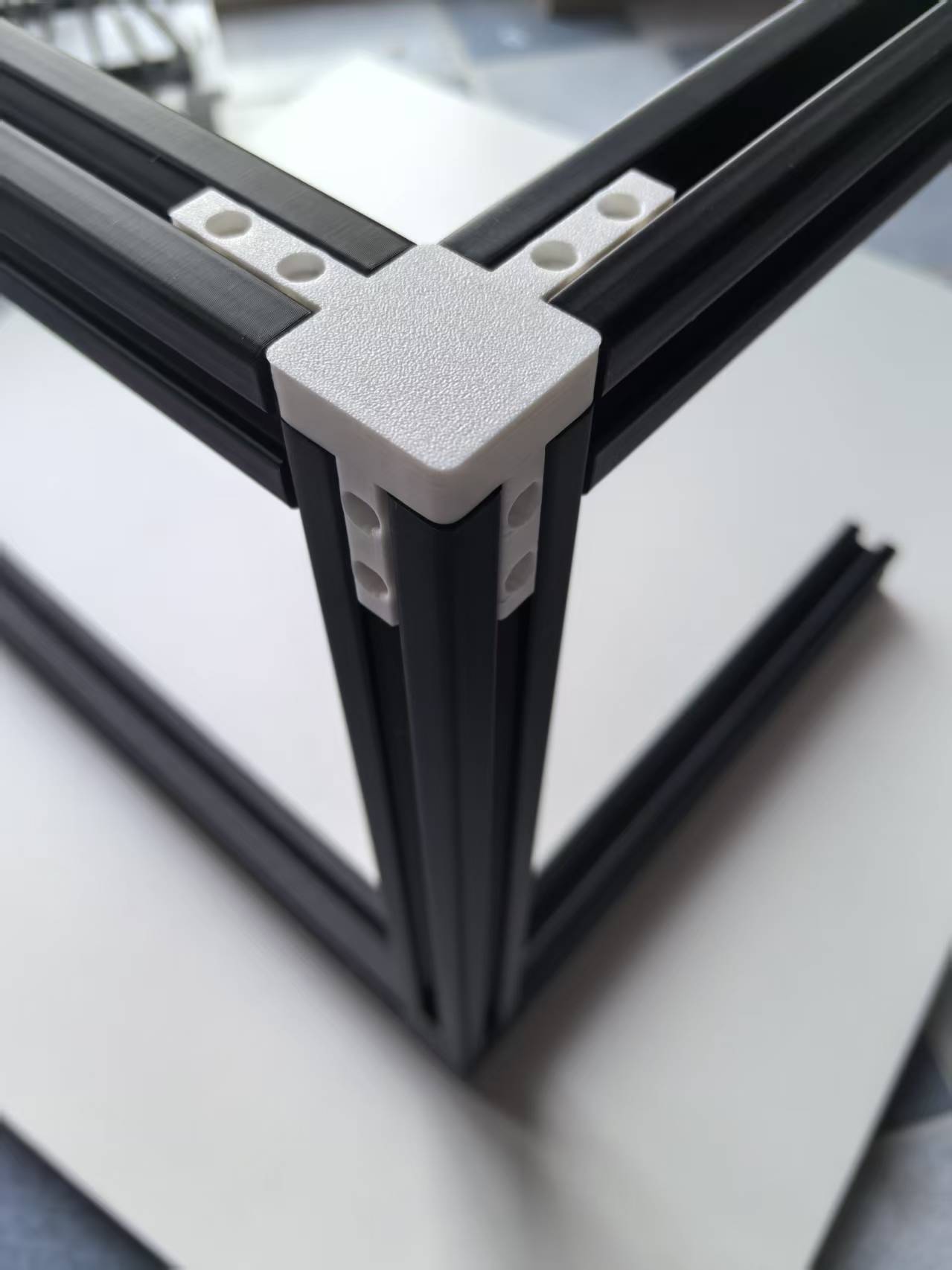

专为连接 欧标2020/3030/4040铝型材（含自研模型）设计的三维直角连接件，支持M2/M3螺丝紧固，适配主流3D打印材料，轻松构建稳固框架结构！

🔩 兼容型号与规格

💡 双孔径设计：

考虑到不同耗材（如 ABS、PETG）在3D打印中的收缩差异，所有竖向螺丝孔均提供 φ3.0mm 与 φ2.9mm 两种版本。

建议：先用小样测试您的打印机+耗材组合，再选择合适孔径以确保螺丝顺利旋入且连接牢固。

孔径说明：

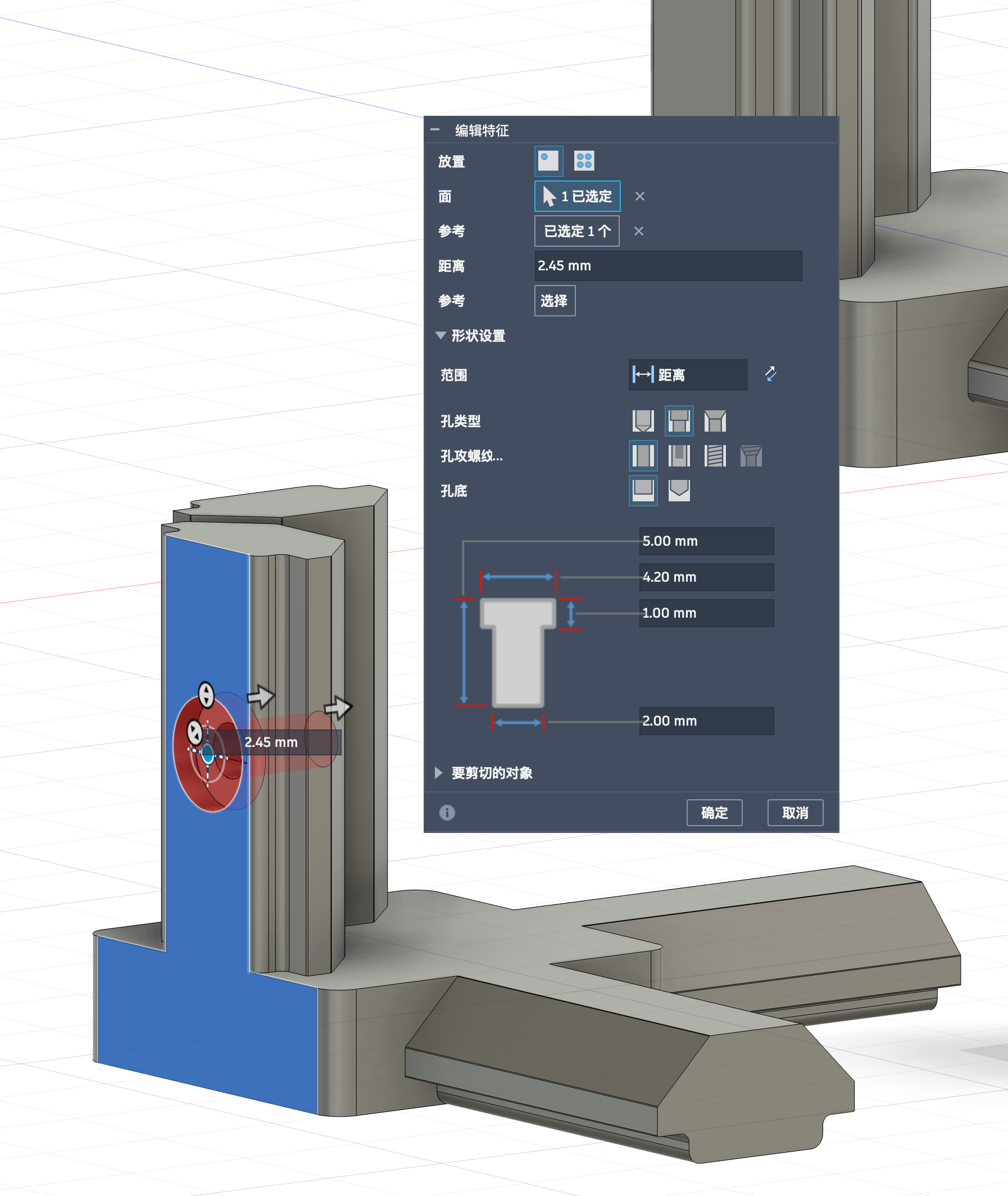

15x15:

• 孔直径：2.0 mm

• 孔深度：5.0 mm

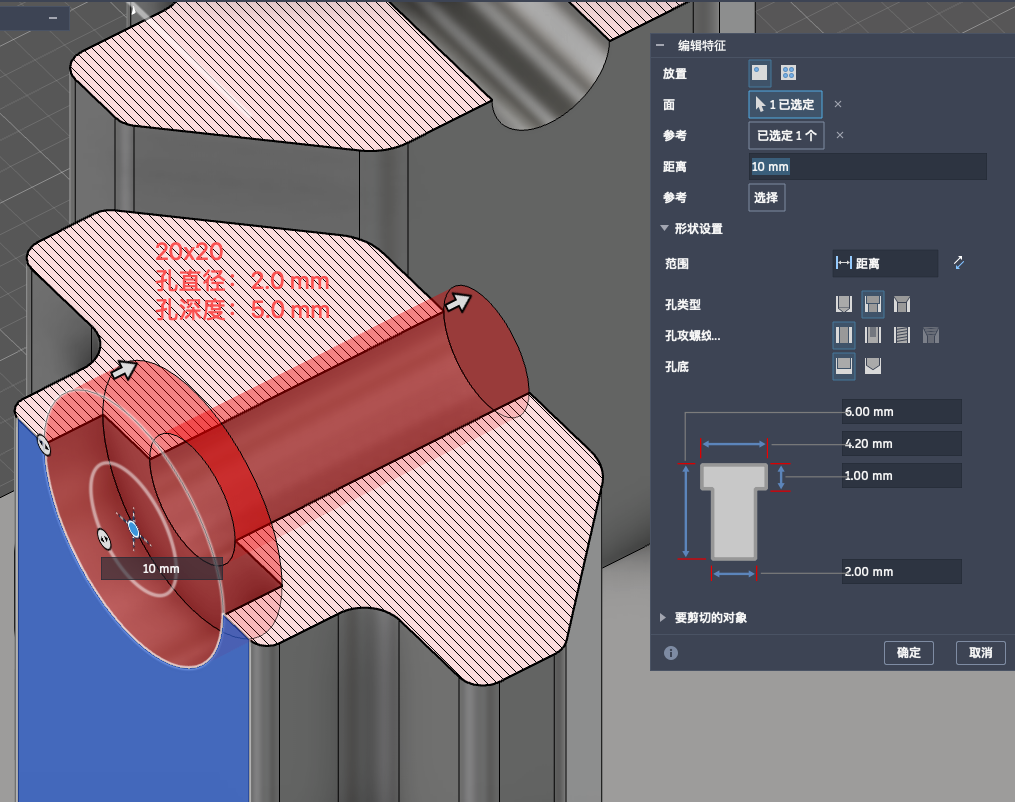

20x20:

• 孔直径：2.0 mm
• 孔深度：5.0 mm

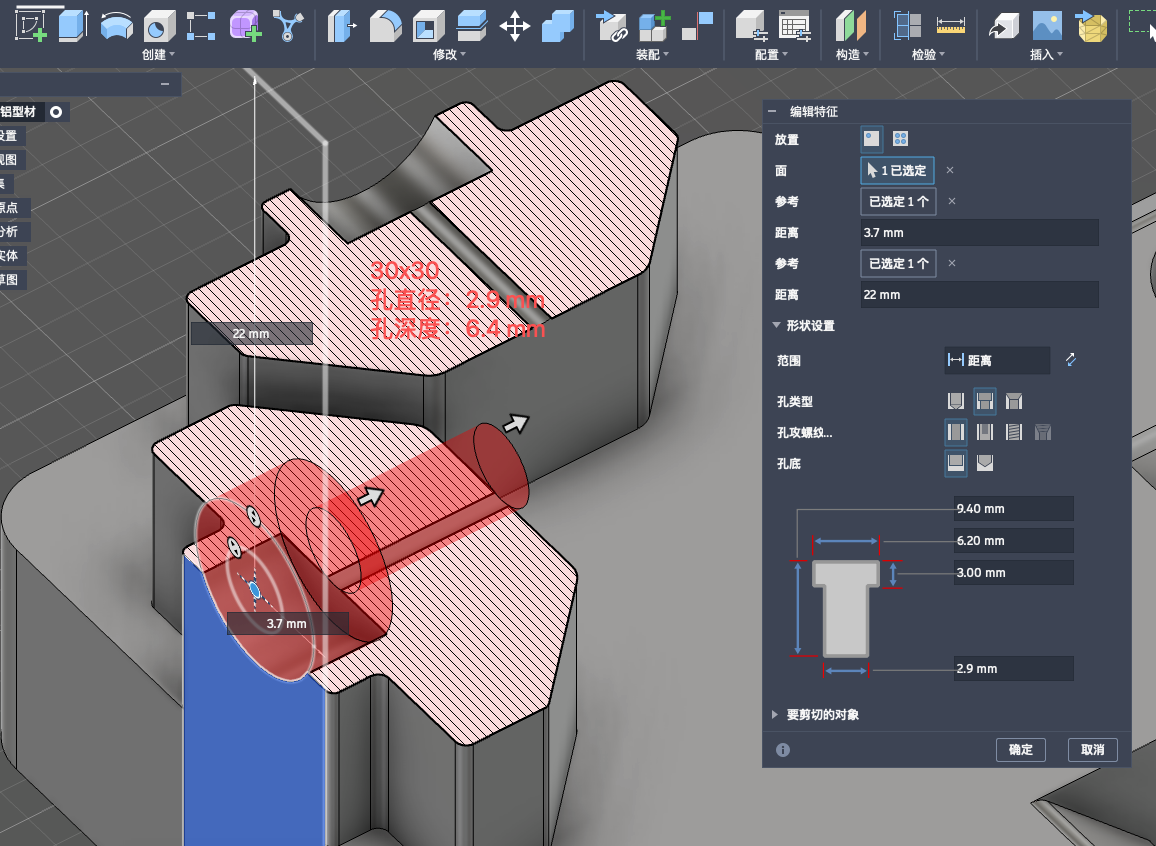

30x30:

• 孔直径：2.9 mm
• 孔深度：6.4 mm

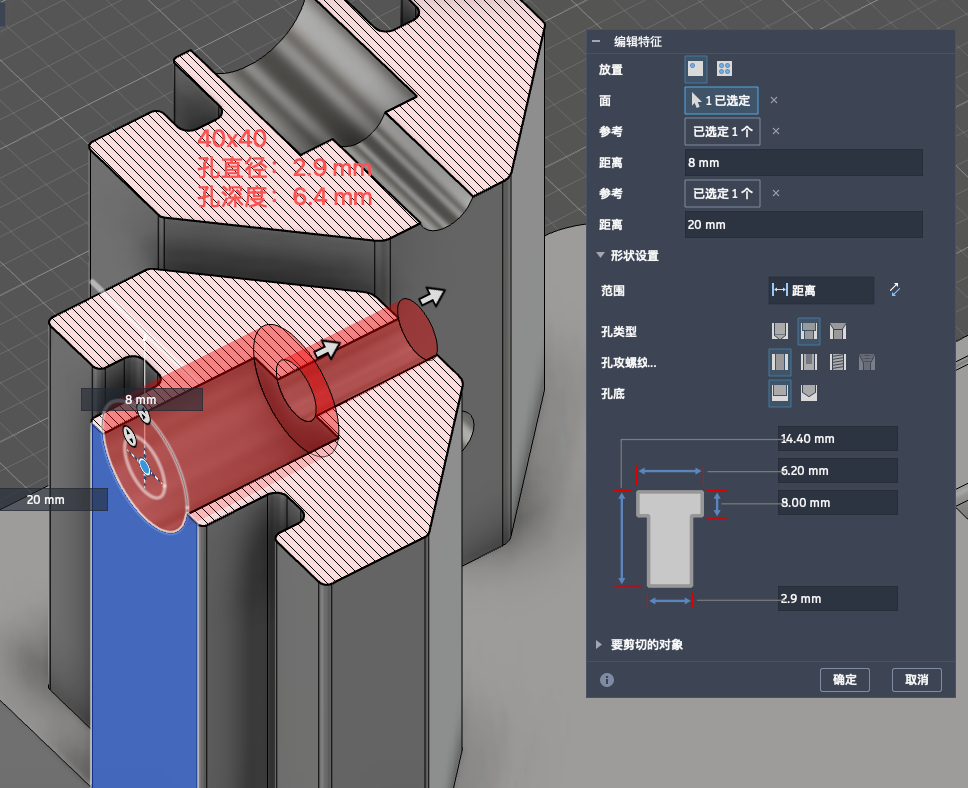

40x40:

• 孔直径：2.9 mm
• 孔深度：6.4 mm

🖨️ 打印建议

• 推荐材料：
  • ABS（强度高、耐热性好，适合承重结构）
  • PETG（易打印、韧性佳，适合日常使用）
• 层高：0.2 mm
• 墙层数：≥5（确保螺纹区域强度）
• 填充率：根据负载需求调整（30%~100%）
• 支撑：✅ 需要支撑（因存在悬臂结构，建议启用自动支撑以保证精度）

🛠️ 使用提示

• 安装时建议预钻或轻扩孔（尤其使用 φ2.9 版本时），避免塑料因应力集中而开裂。
• 若用于高振动或长期承重场景，可考虑嵌入 M2/M3 螺纹铜套（Heat Set Insert）以大幅提升连接寿命。

🔗 完整生态配套

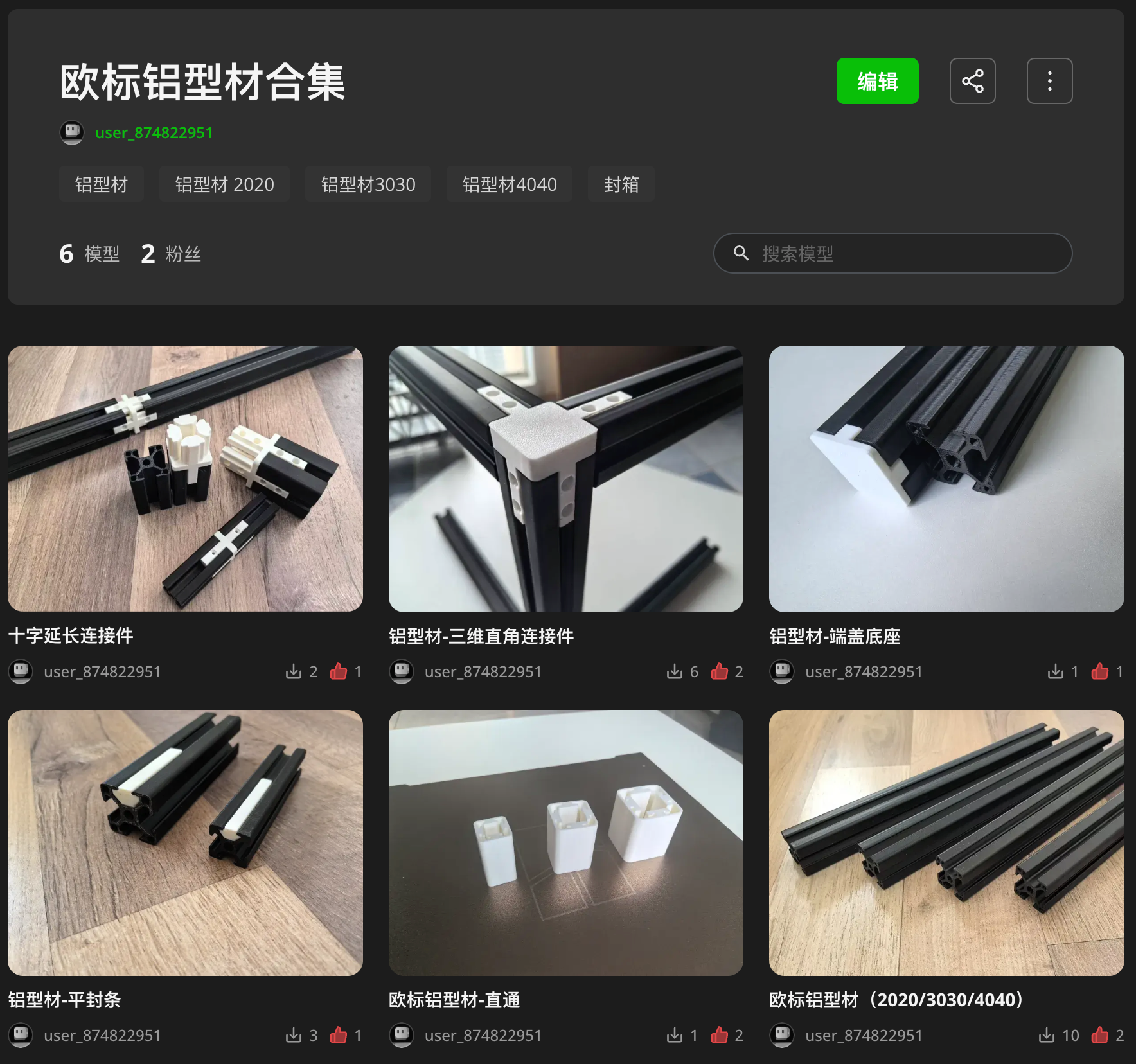

本产品属于 【适配铝型材配件合集】 的核心连接组件，推荐搭配以下部件使用：

• 📌 三维直角连接件（M2/M3） —— 构建直角框架
• 📌 T型支架 & 直通接头 —— 实现分支与延长
• 📌 端盖 & 封条 —— 美化型材端面
