家具上使用的柜门铰链普遍开启角度在95-120度（非专用大开启铰链），这会导致在墙角打开柜门会与墙壁发生冲撞。一般的解决方法是在门面/把手位置或者墙上粘贴一个缓冲胶粒。不够优雅。

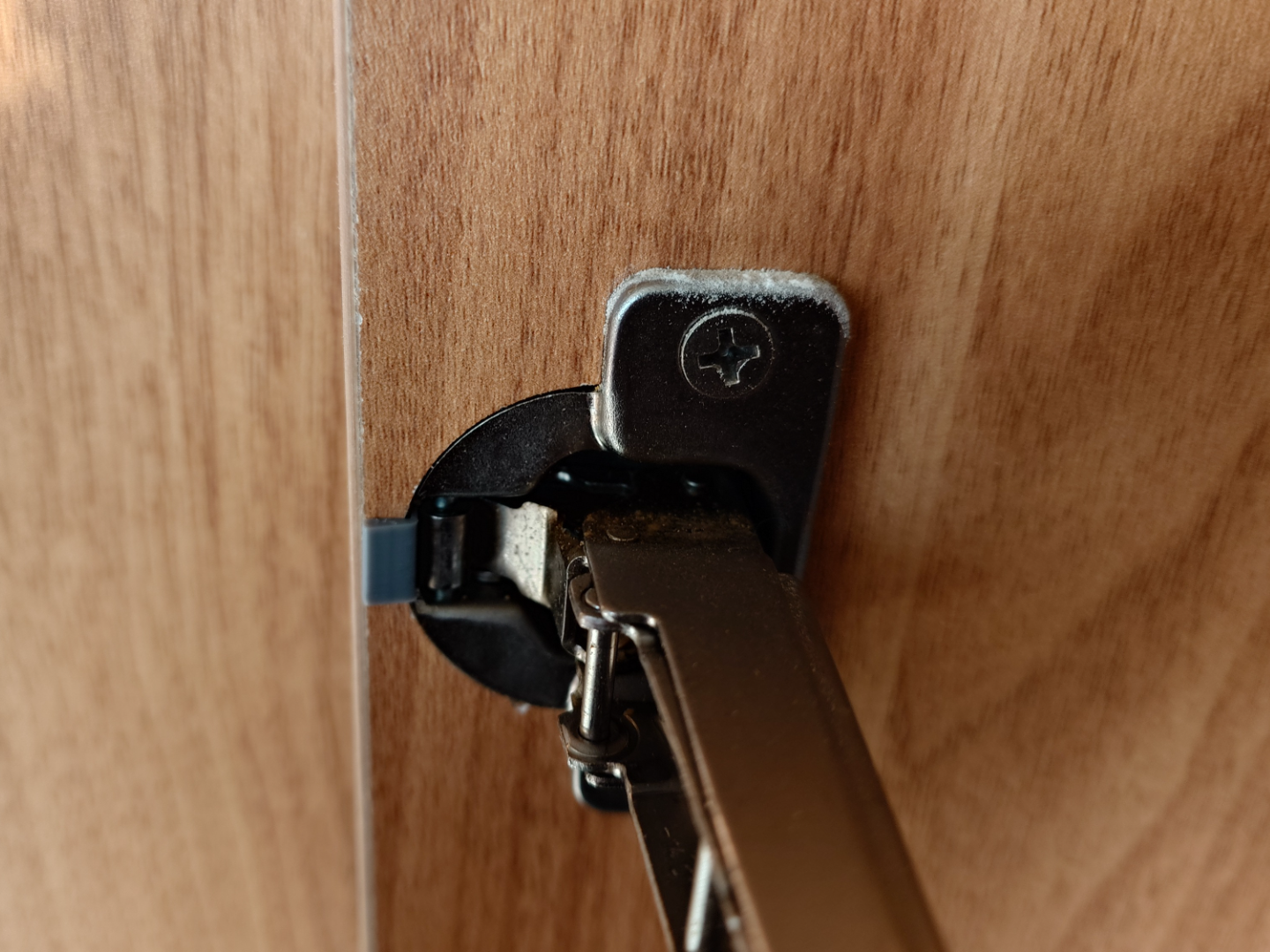

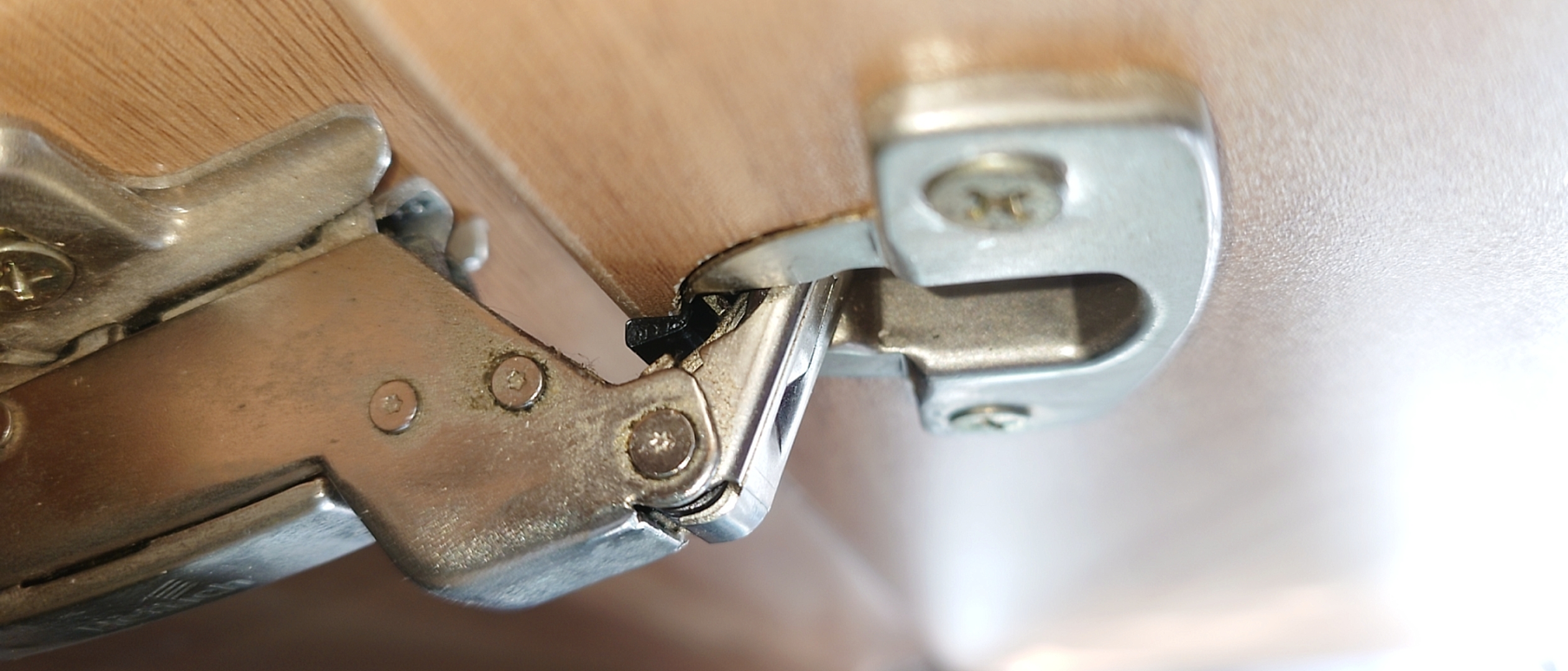

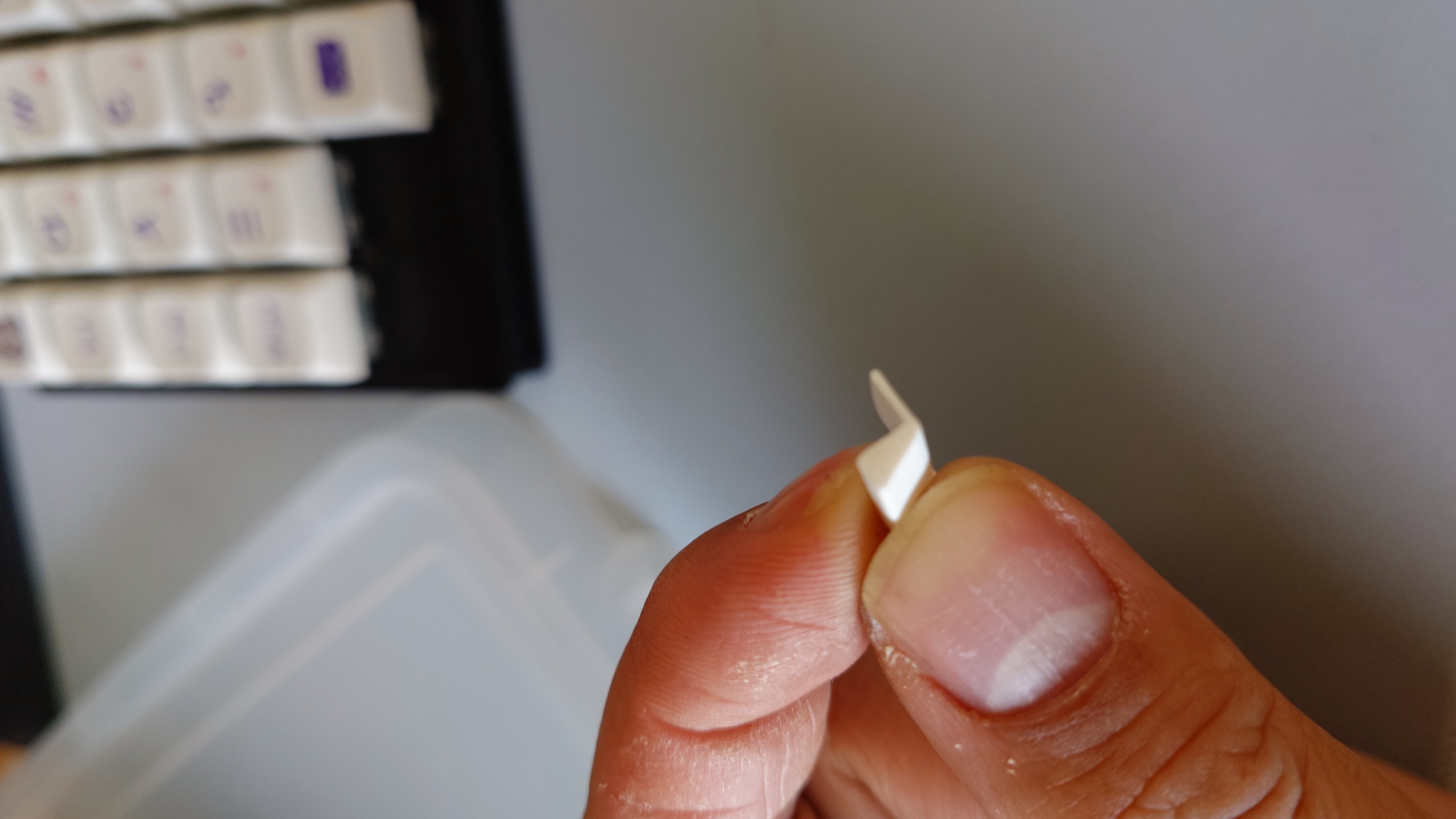

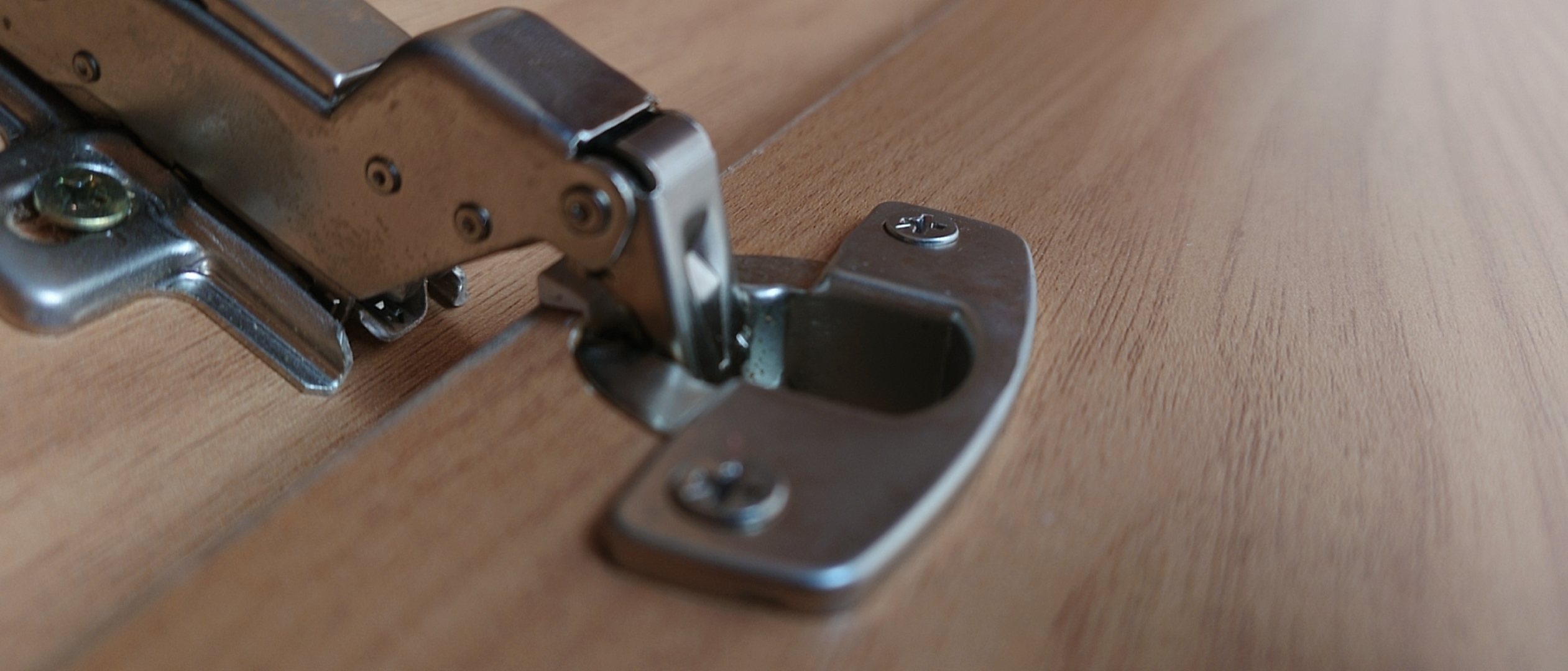

在分析过常用一般家具铰链的结构以后，我设计了这个家具柜门铰链最大打开角度的限位器。只需要讲铰链的快拆机构拔下，把打印的小物块弧边一端塞进铰链杯头圆孔和转轴位置曲柄支撑片的缝隙里，就能借助附加的楔形台阶挡住曲柄的最大开合角度，从而限制柜门打开角度，避免撞墙。

直接下载的模型仅适用于百隆clip铰链限制到约80度开门的角度！！！

别的铰链或者开门角度，请根据自己情况修改！！！方法如下！！！

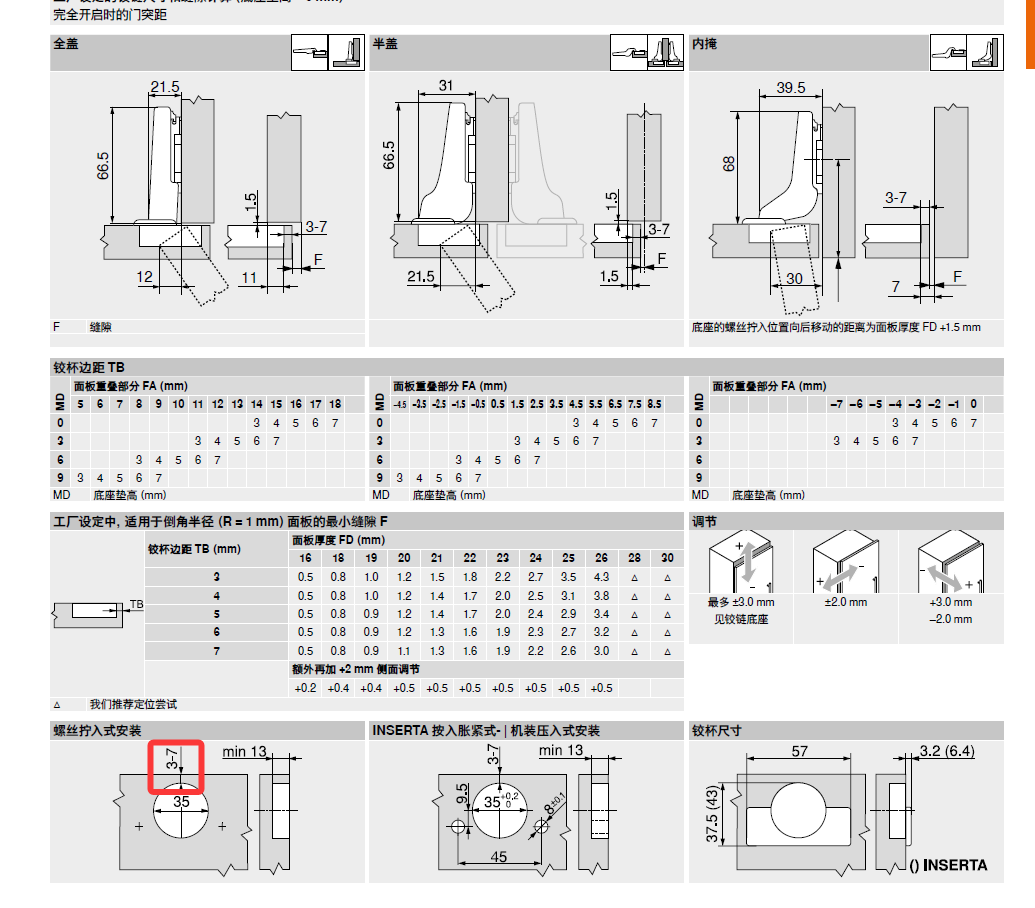

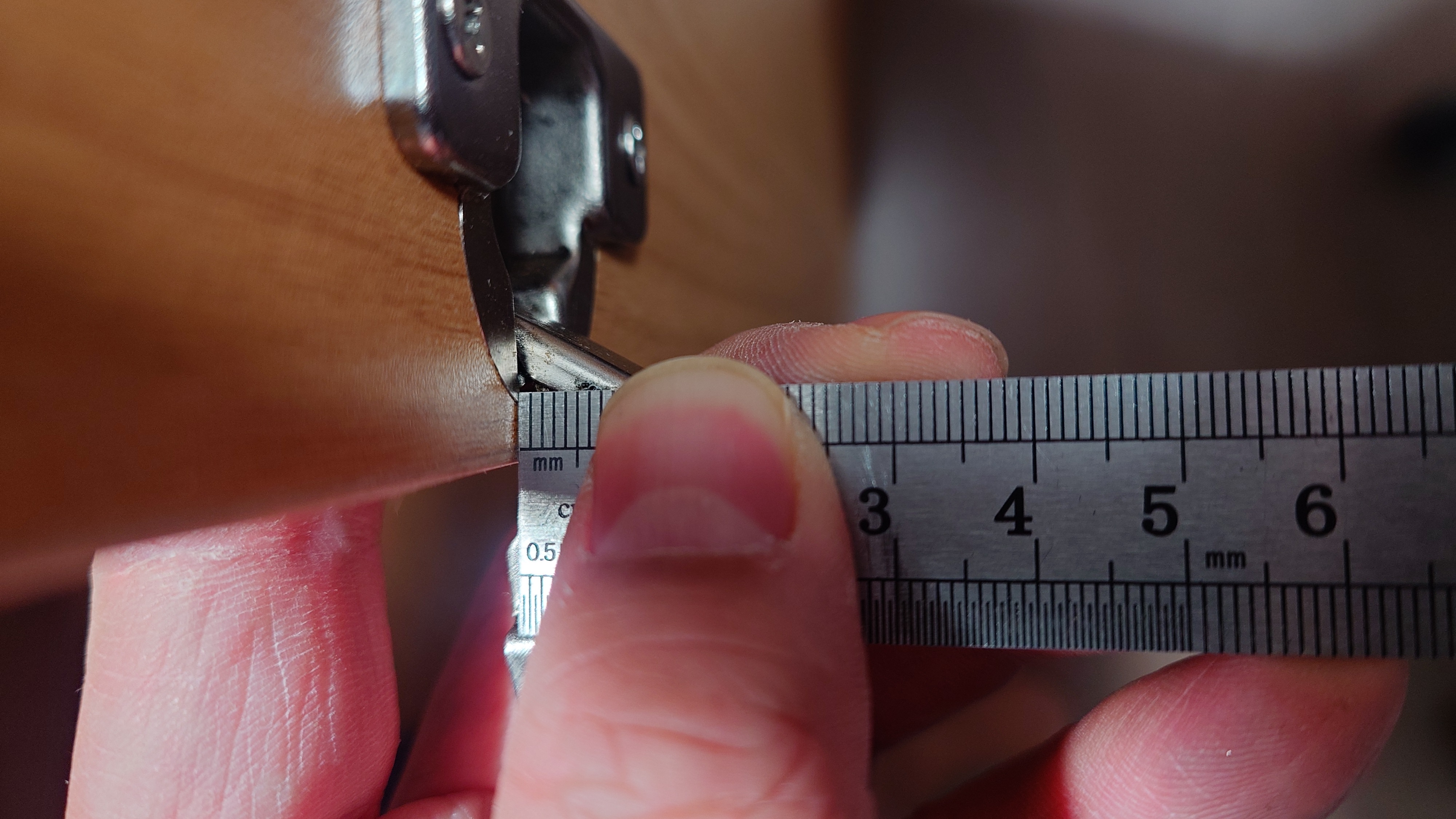

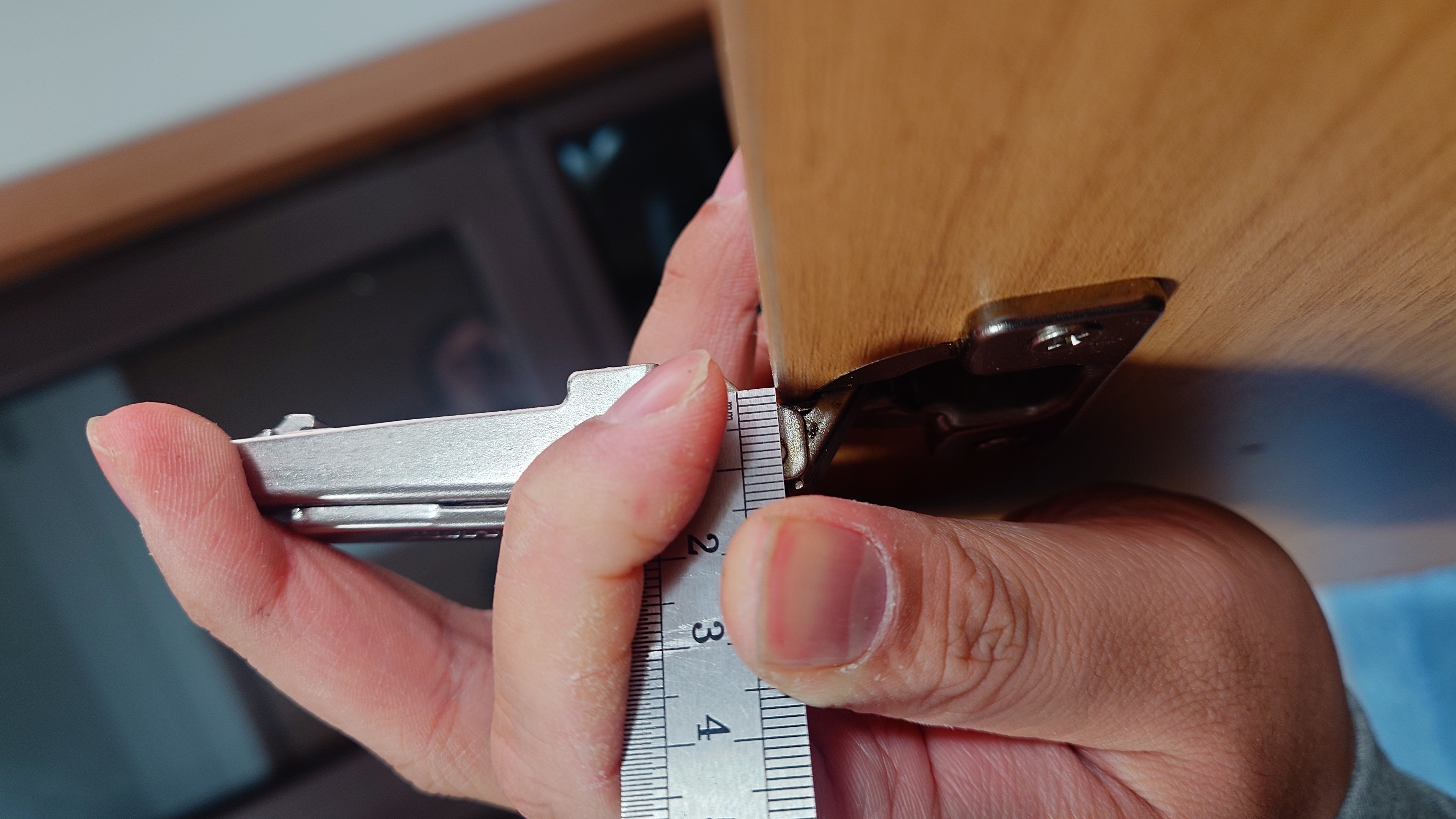

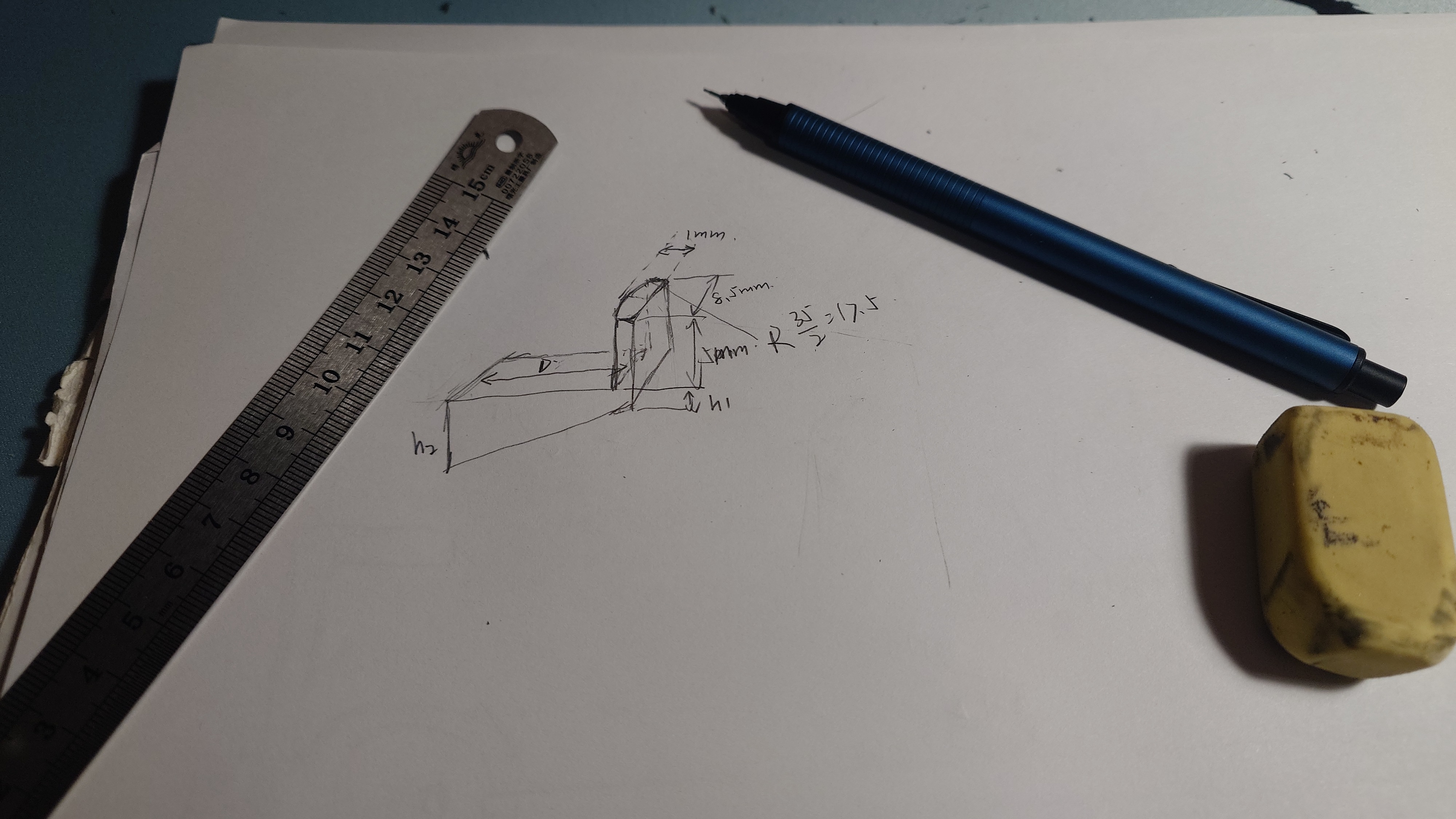

草图中的楔形块h1，h2可以自主调节，您将铰链从柜体上拆下（快拆铰链可以不用拆底座），然后将铰链掰开到想要限制打开柜门的最大角度，转轴根部的曲柄到铰链杯头位置所在的垂直于门板平面距离设置h1，此时曲柄门板边缘位置垂直于门板平面的距离设置为h2，D是您的铰杯头到门板边距。关于如何测量这些数据，图片已经说明，这些参数可以根据您家庭中的实际情况进行修改楔形部分的尺寸。

注意事项：

1、打印时推荐像我这样将模型竖立摆放，这样每一层成型的时候都有完整的熔料在折角处拐弯，可以获得较高强度。

2、打印前请把填充设置到100%，这是一个需要承受开门时铰链根部冲击力的配件，应当打印成实心的。

3、仅适用于常规开门铰链，那种135-155度的双转点大角度开门铰链不适配。（我目前在用的百隆、海蒂诗部分铰链都可以适配）

4、由于铰链的结构有一定的开启角度外弹余量，您在将门大力甩开的时候，铰链会短暂超出标称开启角度，应用在防撞墙的时候，修改模型参数需要将这个情况考虑进去。

5、如果您的铰链杯头安装座被木工铣大了，导致弧形部分卡不紧，可以在楔形部分和柜门的贴合面使用薄双面胶进行粘贴辅助固定。

6、打印尽量使用耐用耗材。
