⚙️ 完全参数化滚珠轴承| 顺滑度MAX

📖 简介

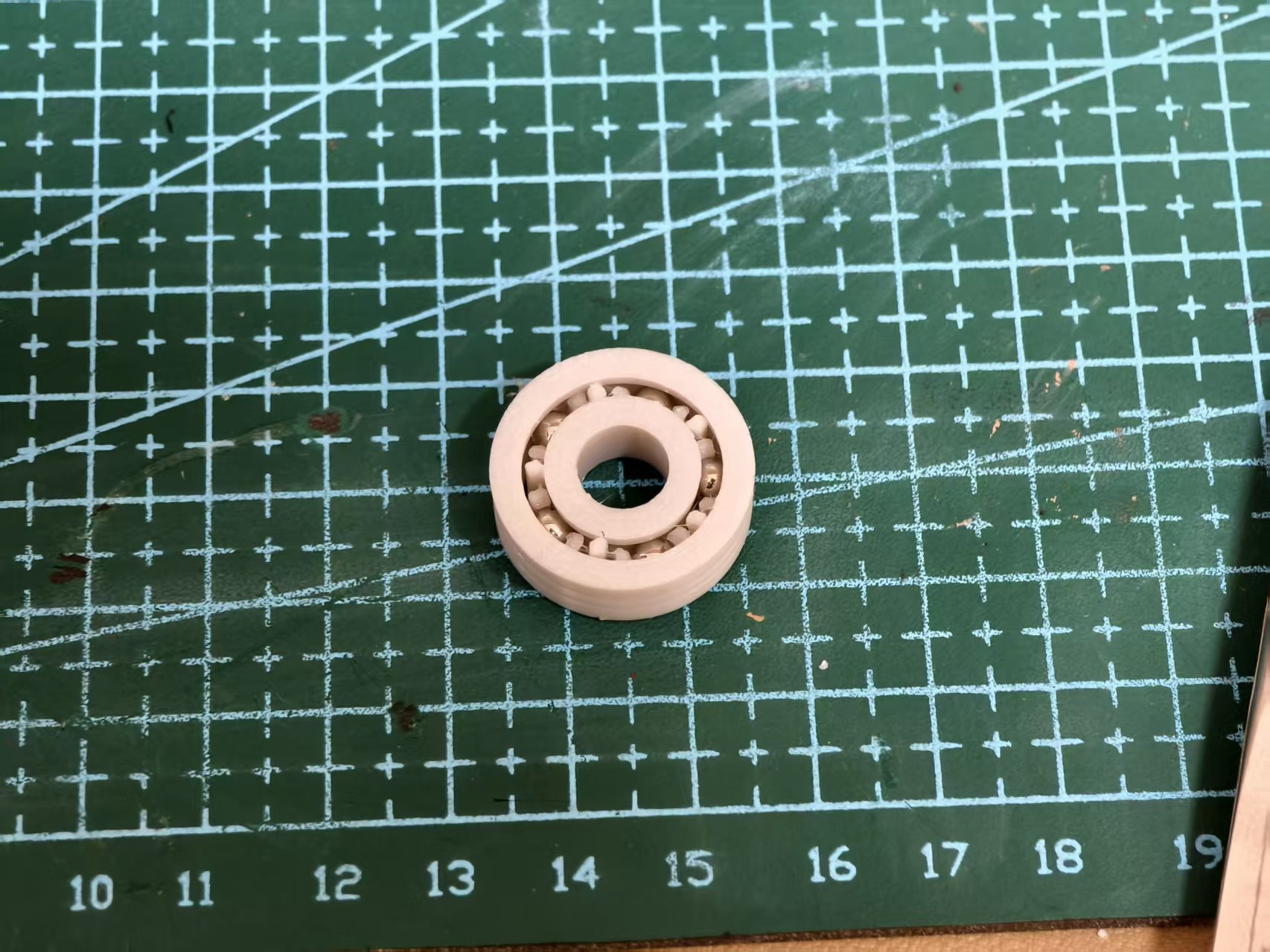

告别全3D打印轴承的卡顿和不耐用！这是一个完全参数化的轴承生成器，专为配合各种尺寸的成品钢珠、玻璃珠或BB弹设计。

通过 3D 打印的内外圈配合工业标准的钢珠，你可以获得远超全塑料轴承的顺滑度、承重力和使用寿命。无论你是需要维修旧零件，还是为新设计定制非标轴承，只需输入尺寸，即可一键生成，默认尺寸为外径22，内径8，厚度7，使用5颗4mm直径滚珠的608zz轴承。

✨更新

--------------------------------

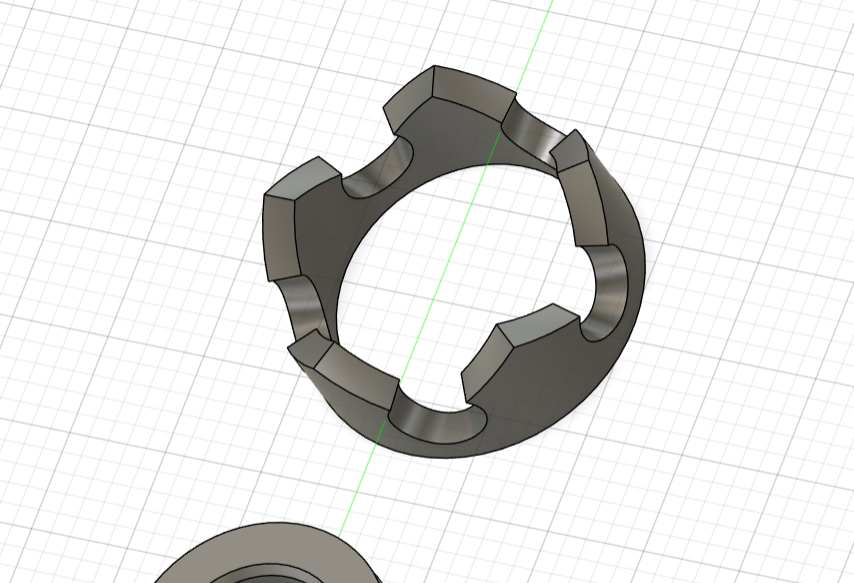

2025.12.22：有反馈说使用较小的内外径或层粘较差的材料会导致保持架中为方便安装的卡扣断裂，现更新了无卡扣版本的保持架，可重新生成。

✨ 模型特色

• 极致顺滑：使用现成的金属或玻璃滚珠作为滚动体，摩擦力远小于全打印轴承。
• 高度定制：内径、外径、厚度、滚珠尺寸完全可自定义。
• 智能保持架：自动生成匹配的保持架，锁定滚珠间距，防止摩擦和脱落。
• 更强耐用性：滚道受力更均匀，磨损更小。

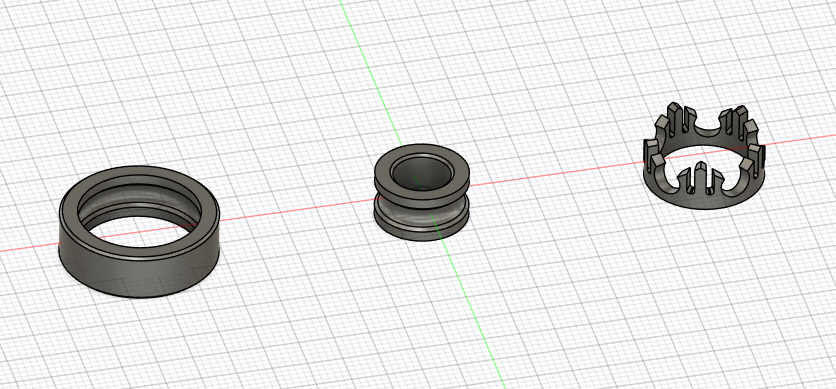

生成的模型分为内圈、外圈、保持架三部分：

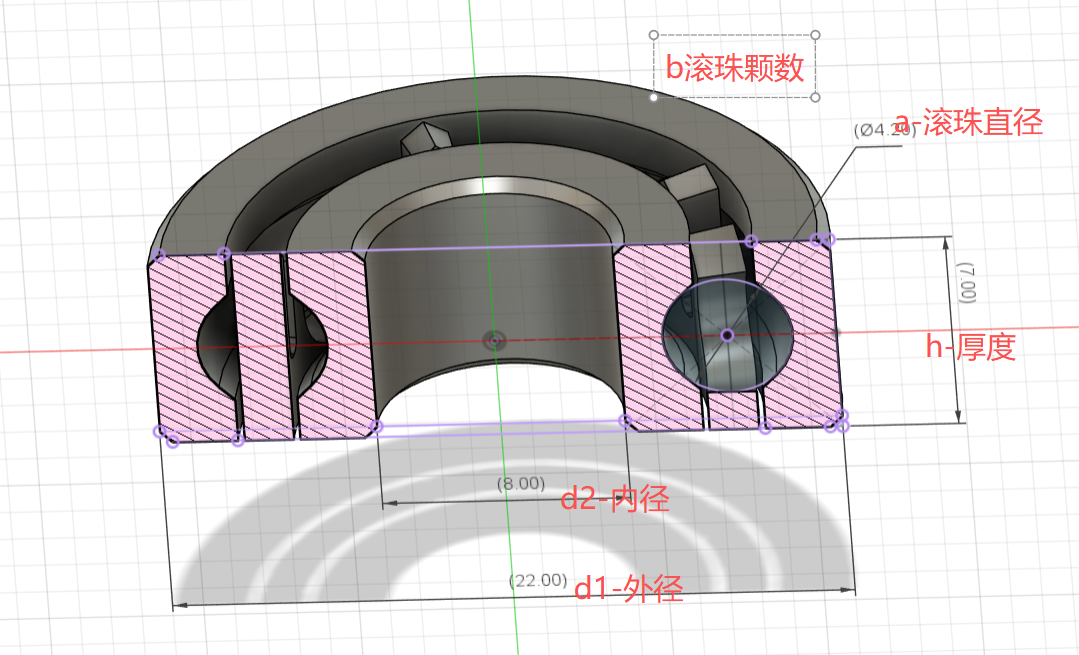

📐 参数定义

在 MakerWorld 的参数化调整中，你可以调整以下参数来生成你的模型：

• d1 (Outer Diameter)：轴承外圈的外径 (mm)。
• d2 (Inner Diameter)：轴承内圈的内径 (mm)。
• h (Thickness)：轴承的总厚度 (mm)，厚度不得小于滚珠直径+2mm。
• a (Ball Diameter)：你使用的滚珠的直径 (mm)，直径不得大于内外圈之差的一半，可使用钢珠、玻璃珠、BB弹等，推荐为3-8mm。
• b (Ball Count)：计划填入的滚珠数量 (建议根据间隙自动计算或手动调整至合适疏密)，可自定义调整疏密，滚珠和间隙的比例不得小于1：2，推荐使用4-6颗即可。

🛠️ 额外需求

• 滚珠：钢珠、陶瓷珠、玻璃弹珠或高精度 BB 弹（推荐使用钢珠以获得最佳手感）。
• 润滑剂：特氟龙润滑油或锂基脂（可选，能进一步提升静音和顺滑效果）。

🔧 组装指南

本模型采用经典的偏心装填法，无需螺丝或胶水：

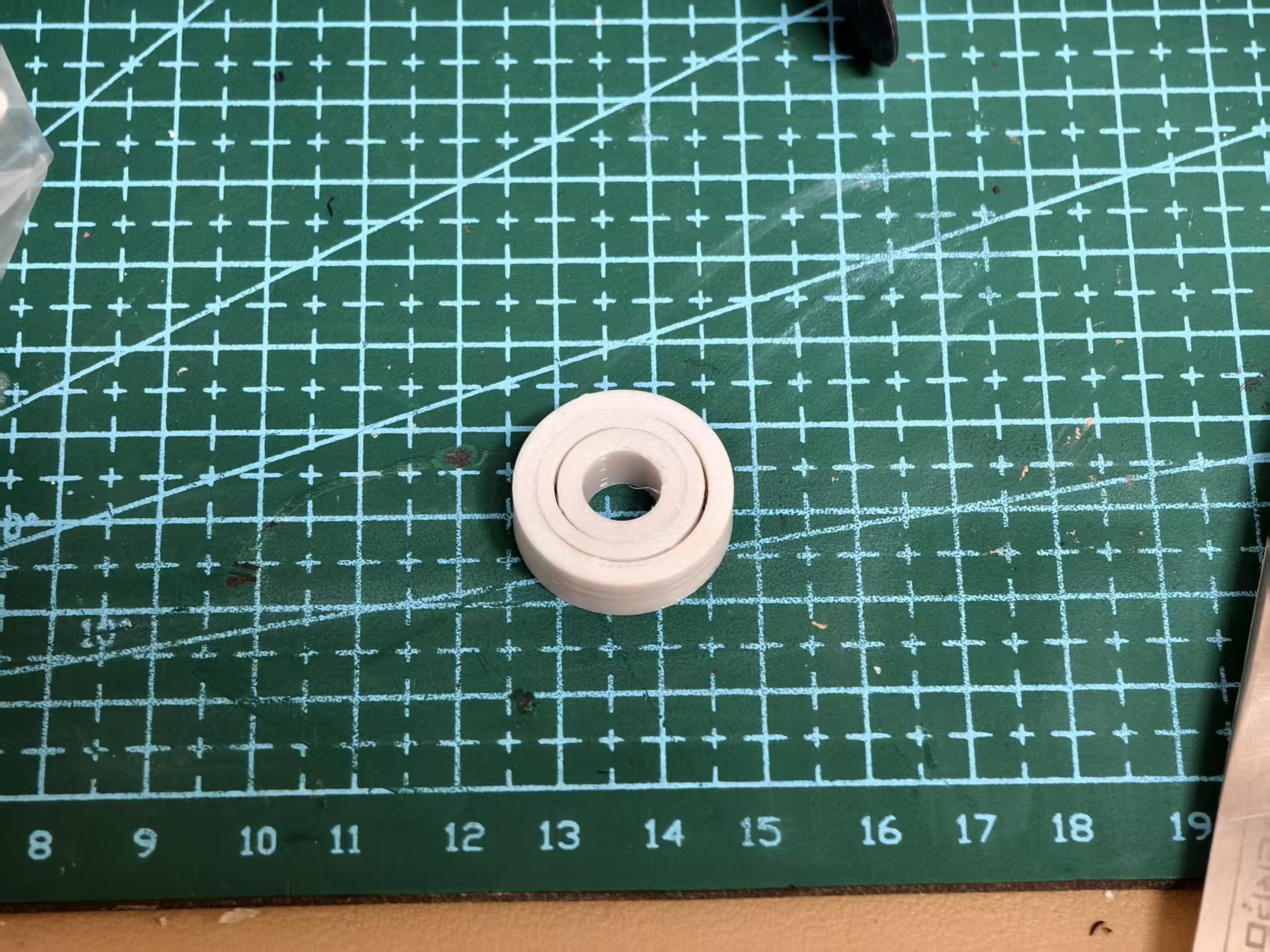

1. 套入：将打印好的内圈放入外圈中。
2. 偏心：将内圈向一侧推到底，使另一侧出现最大的月牙形空隙。

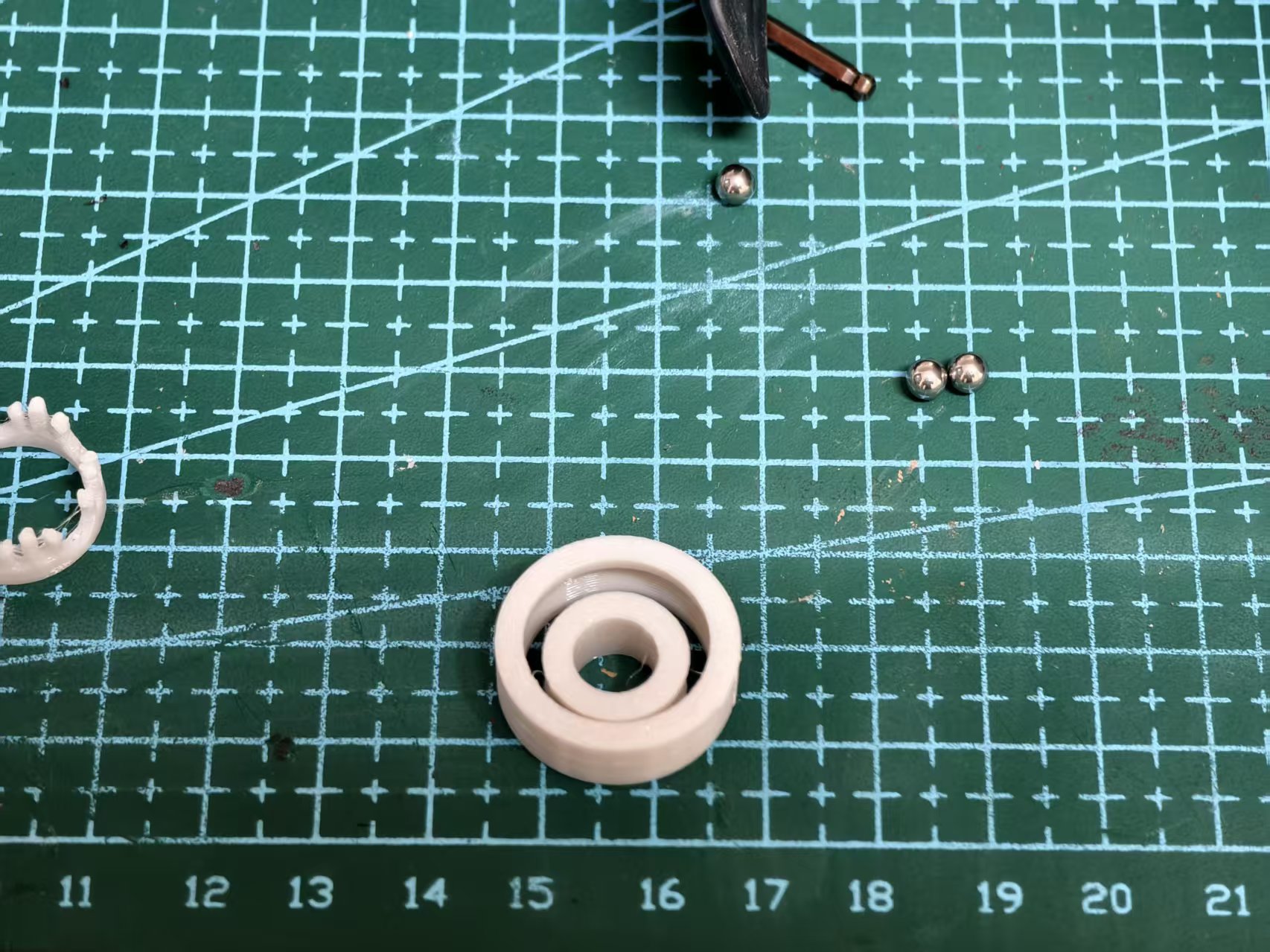

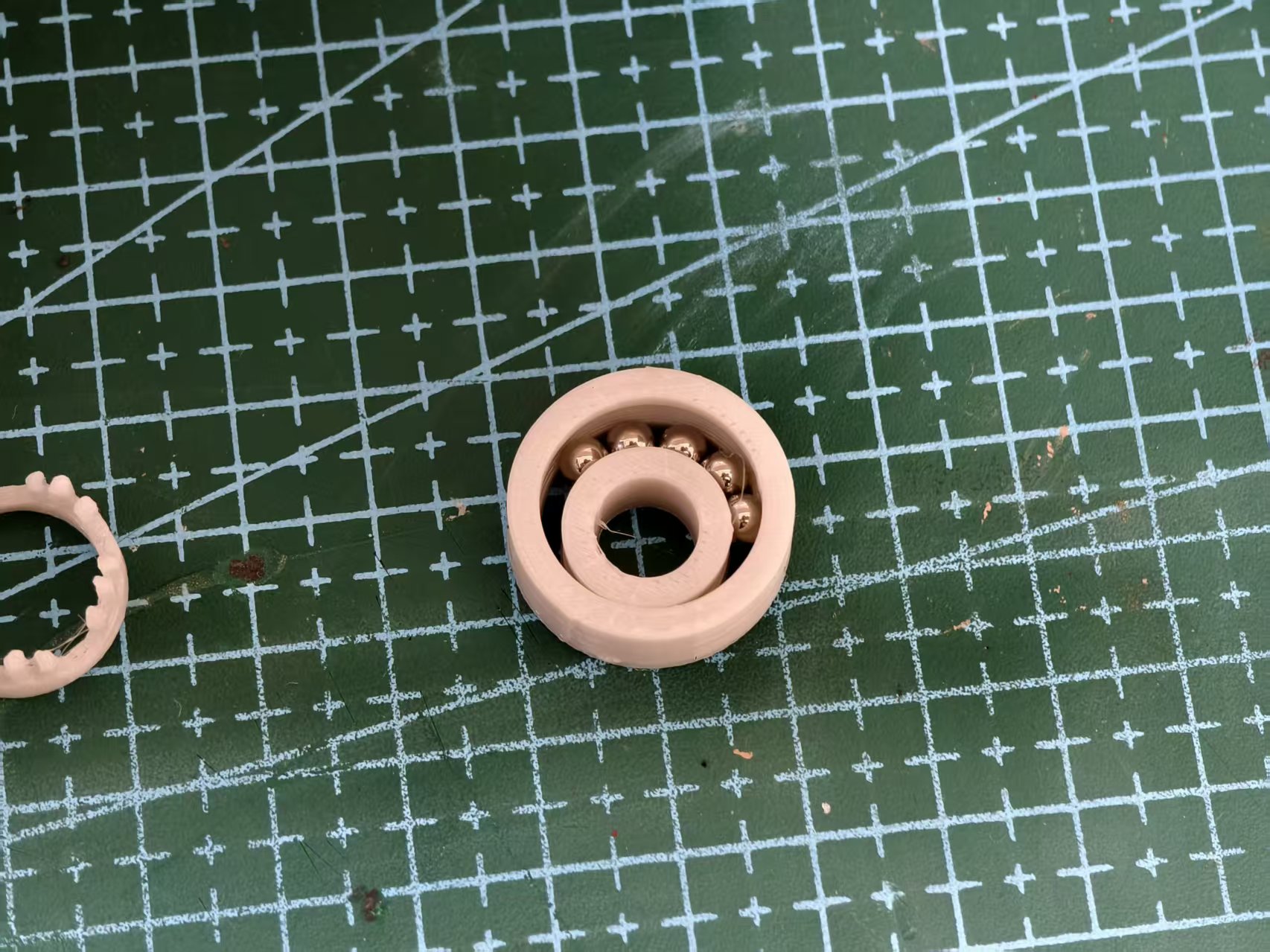

3. 填珠：从空隙处将滚珠逐一放入内外圈之间的轨道内。

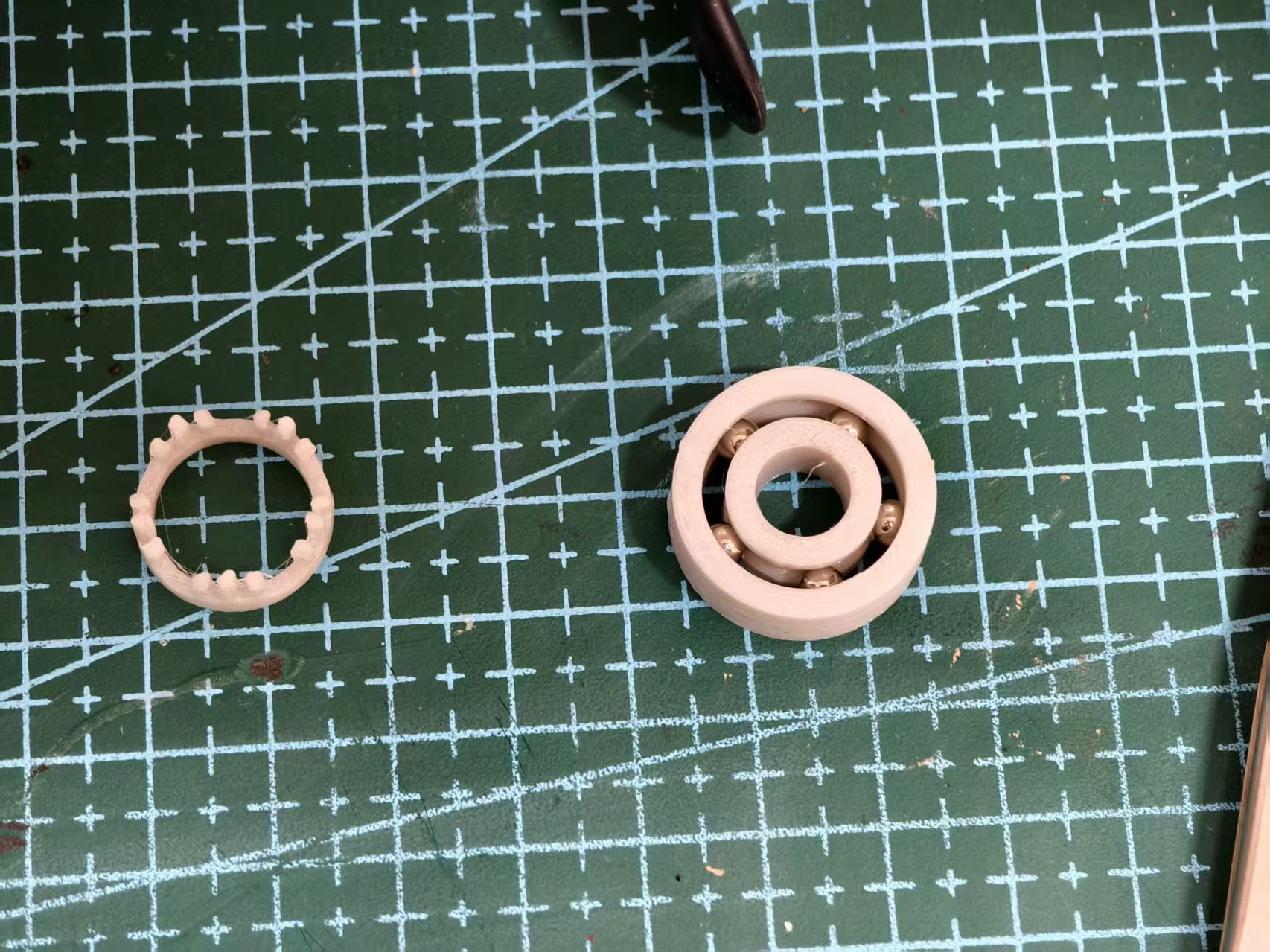

4. 分拨：当放入所有滚珠后，将内圈拨回中心位置，并用小工具将滚珠在轨道内均匀拨开，使其等距分布。
5. 锁定：将打印好的保持架对准滚珠位置，缓慢、均匀地按入内外圈之间的缝隙中。保持架会“咔哒”一声卡住滚珠。
6. 润滑：滴入少许润滑油，转动几圈即可。

🖨️ 打印建议

• 层高：建议 0.2mm 或 0.16mm。
• 填充：3层墙，15% 或高填充率。
• 材质：PETG 或 碳纤维耗材，ABS/ASA（如果需要耐温）。
• 支撑：不需要 。
