Modelo 3D 【工具】圆磁,预埋磁吸距离测试,推牌 por user_2440294227 no MakerWorld

Descrição

最近沉迷预埋磁孔的组合玩具,对于各种常用圆磁的预埋深度以及吸附距离很不好控制。

所以做成推牌玩具,顺便方便设计预埋的时候,能够直观感受到磁力随距离而产生的衰减。

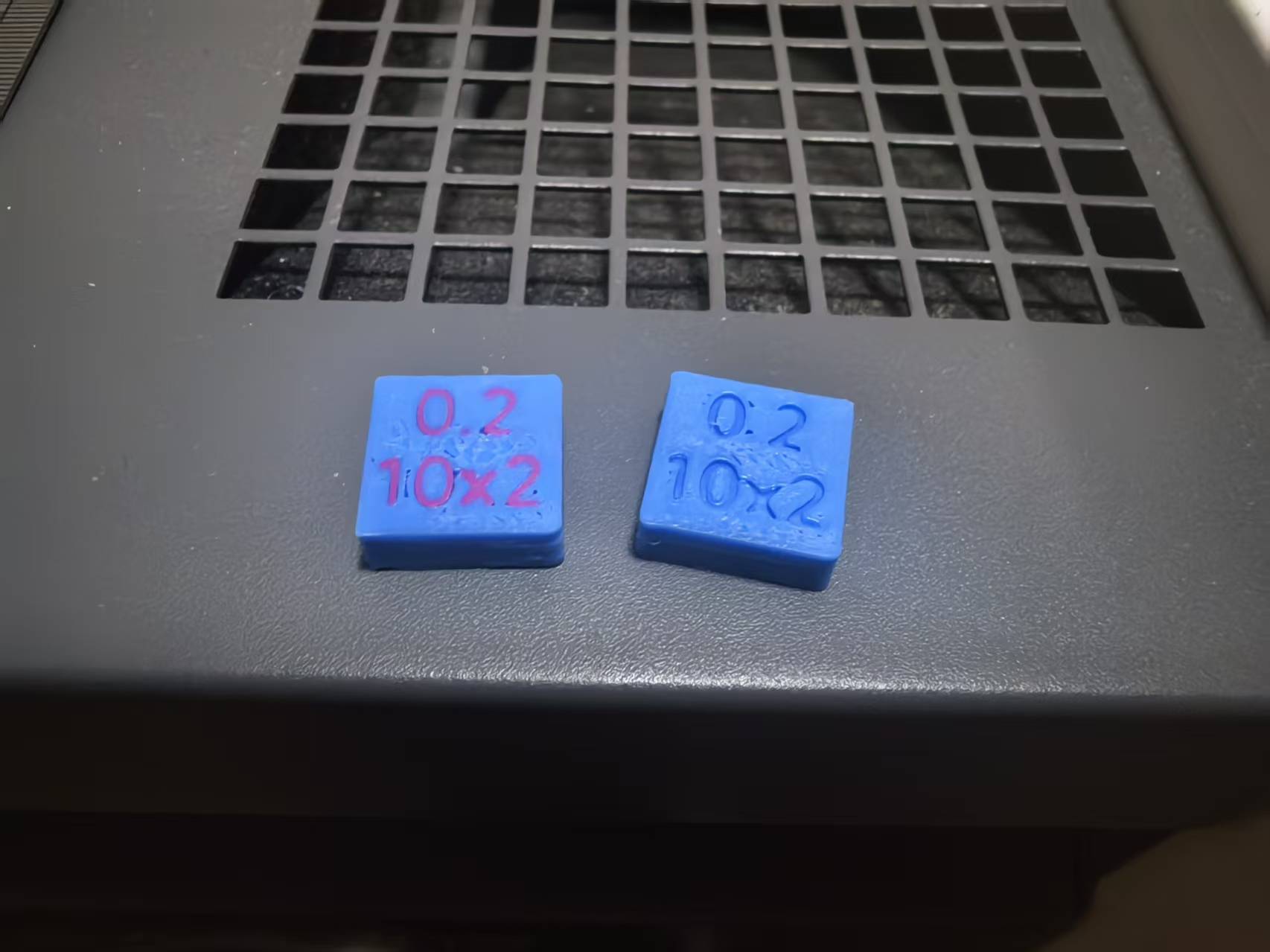

本版是双色嵌字,优点是字迹清晰(5mm),可以调整文字属性为负零件,就可以实现单色凹陷字,优点是单色就能打,但字迹会有些模糊



采用的圆磁规格:

直径4mm*厚度1mm,1个

直径4mm*厚度2mm,6个

直径5mm*厚度2mm,6个

直径10mm*厚度2mm,6个

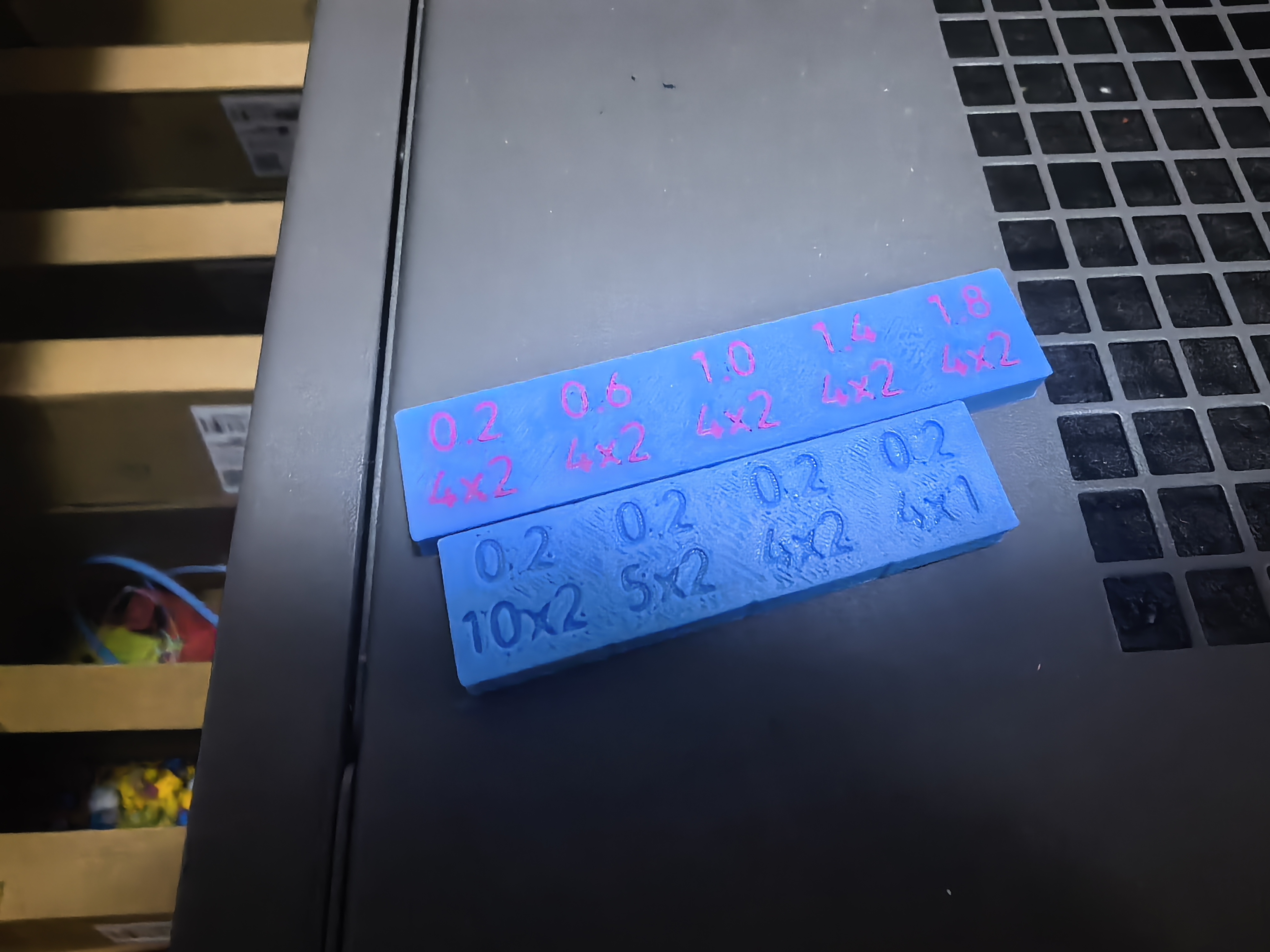

玩法:五格的为基座(三个),四格的为推块(一个),基座无字和推块无字的那面互相吸引即可

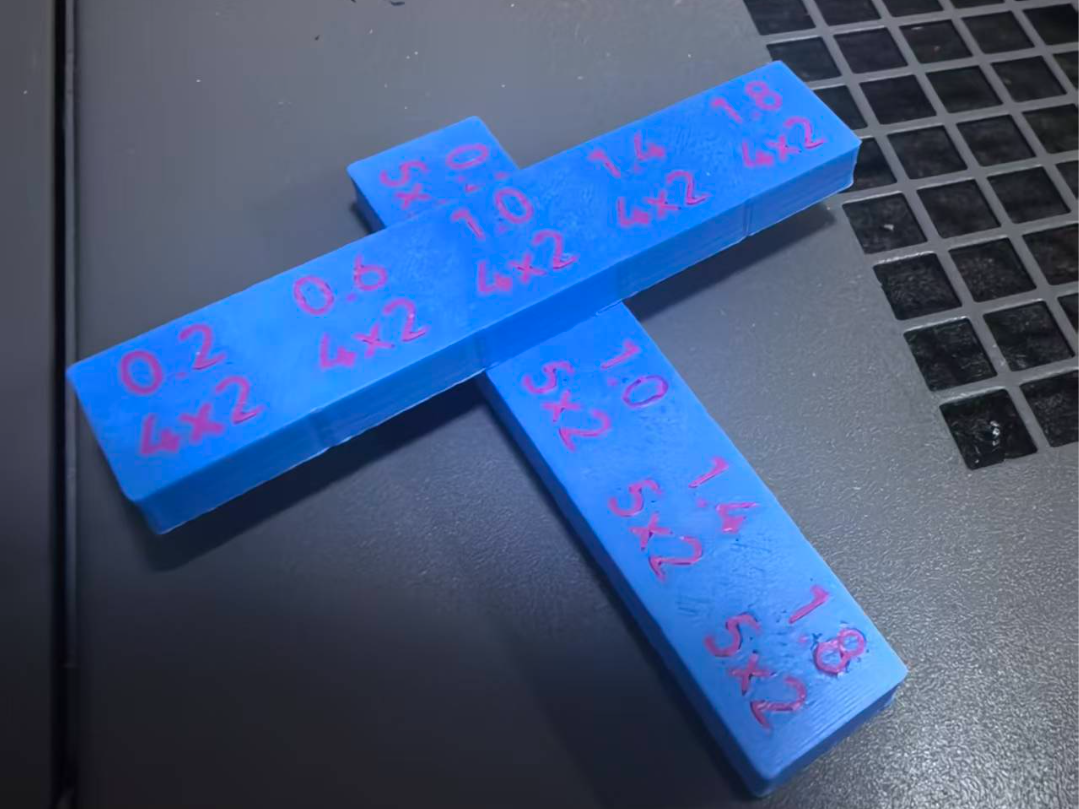

平行吸附可做推牌,十字吸附可精细组合磁铁规格以及预埋距离

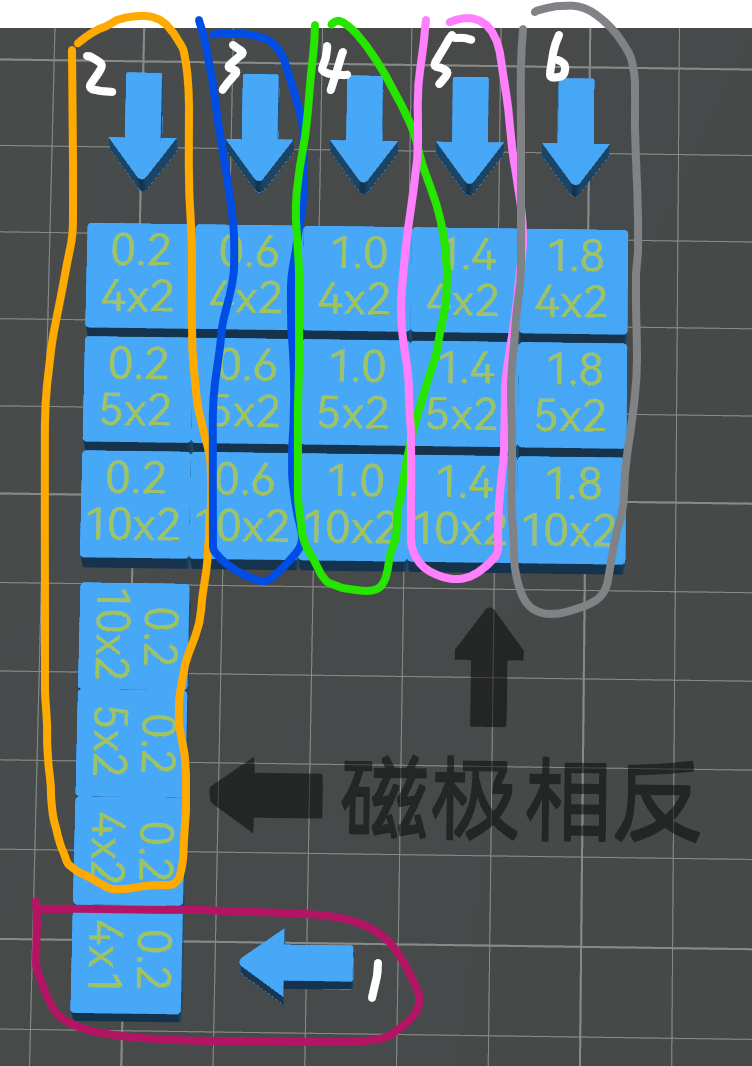

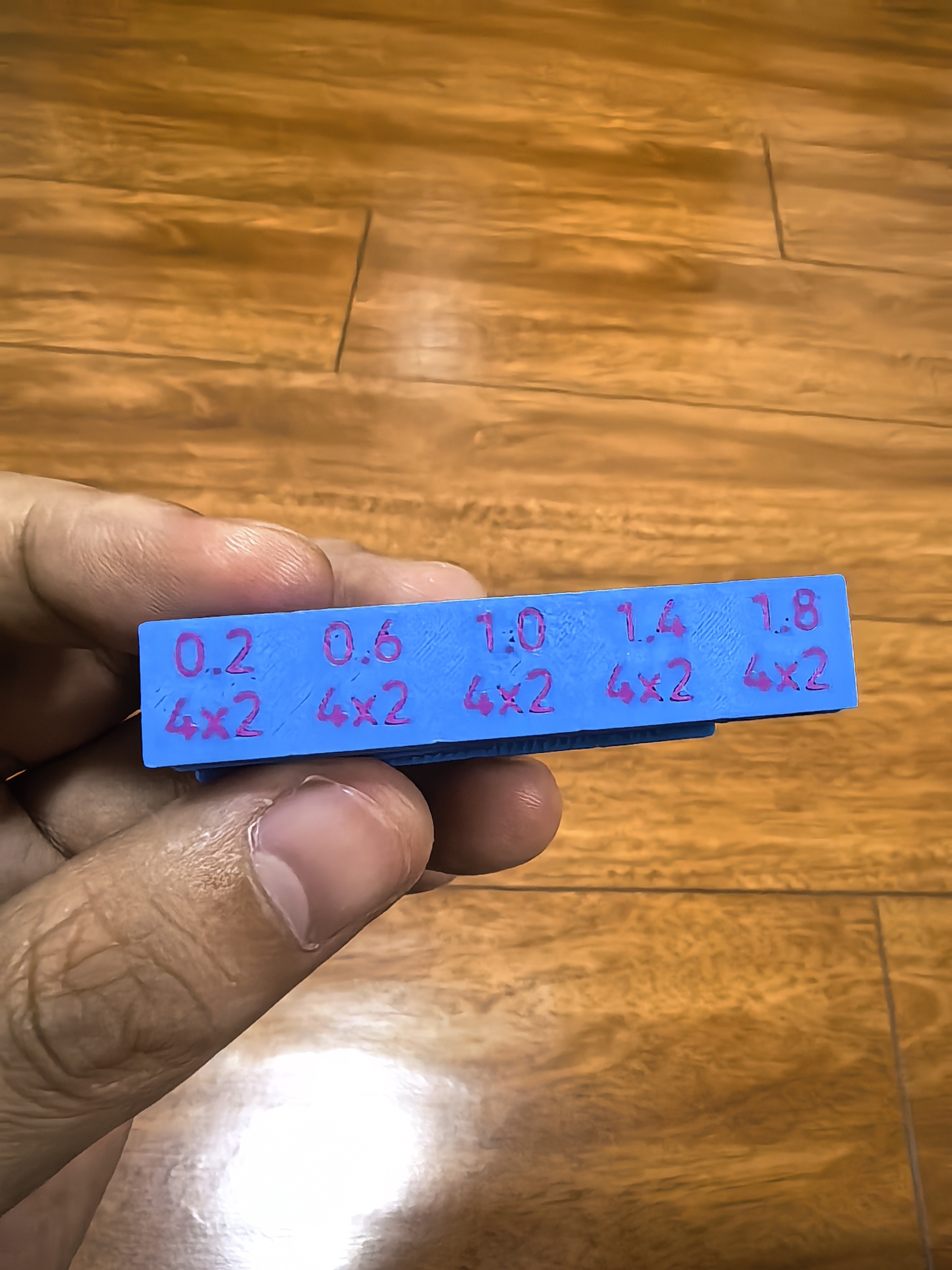

PS0:标注说明0.2 4x2,0.2为无字面到预埋磁铁表面的距离,4x2为磁铁规格,直径4mm,厚度2mm,基座和推块的预埋距离相加,即为实际磁铁距离

PS1:因为要预埋不同深度的磁铁,预设了6个暂停点,方便放入磁铁,暂停点跨越9分钟,需要及时关注下

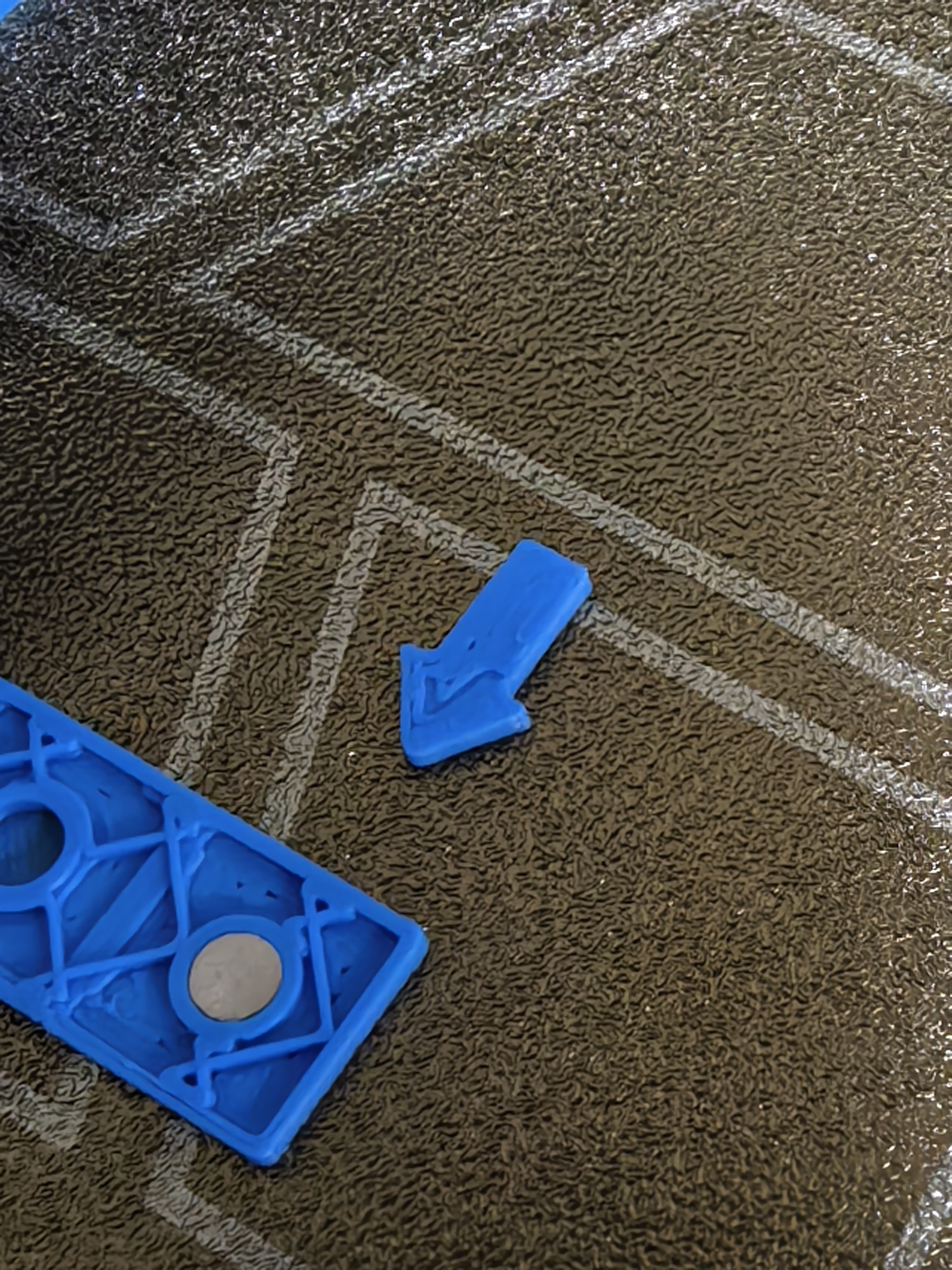

PS2:为了防止在不恰当的时机给错误的孔埋入错误的规格磁铁,添加了箭头标记,只有在暂停环节,箭头有√标记的孔,才需要添加磁铁

PS3:为了方便观察以及计算数值,横向排放的基座块,和竖向排放的推牌块,预埋磁铁的磁性需要反向。
