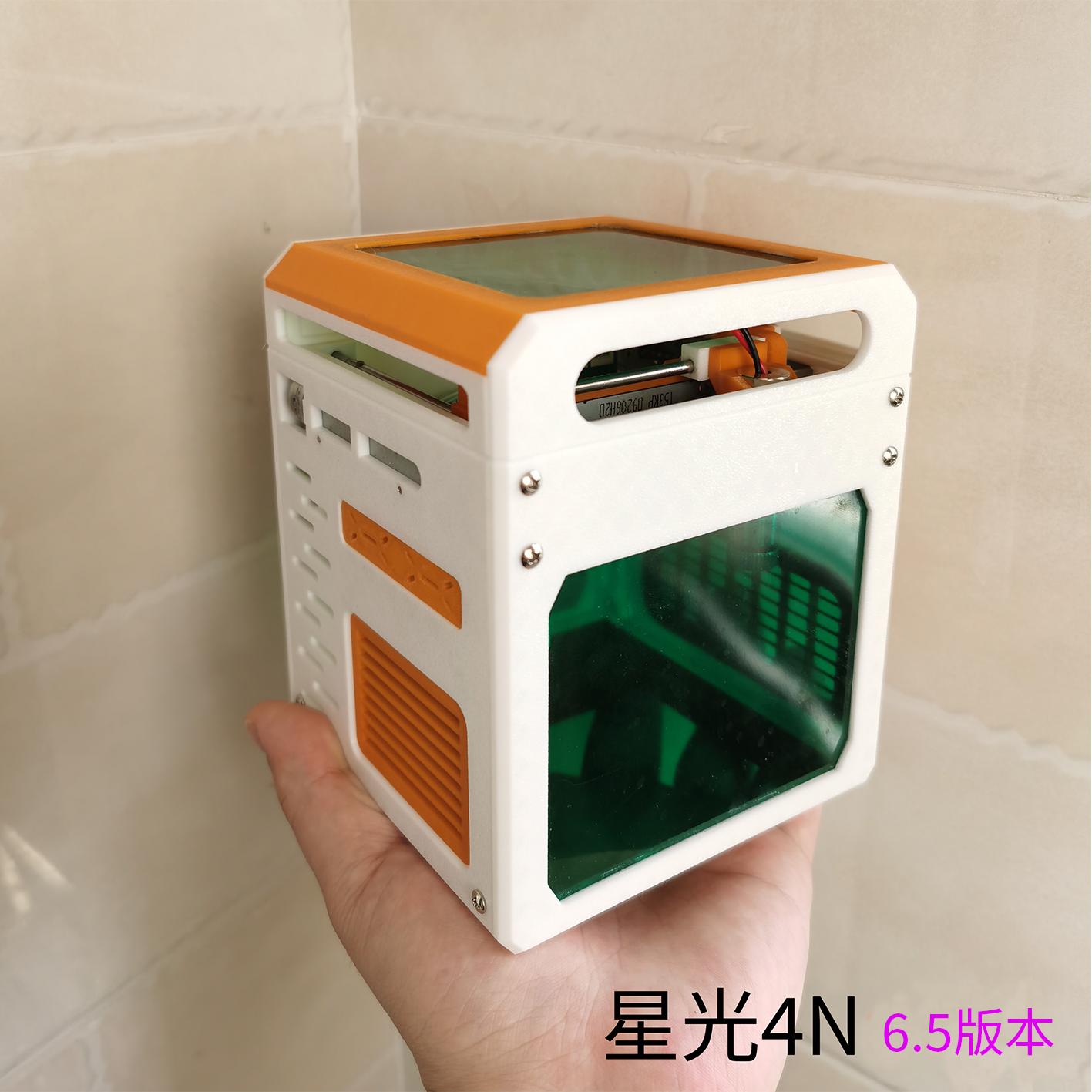

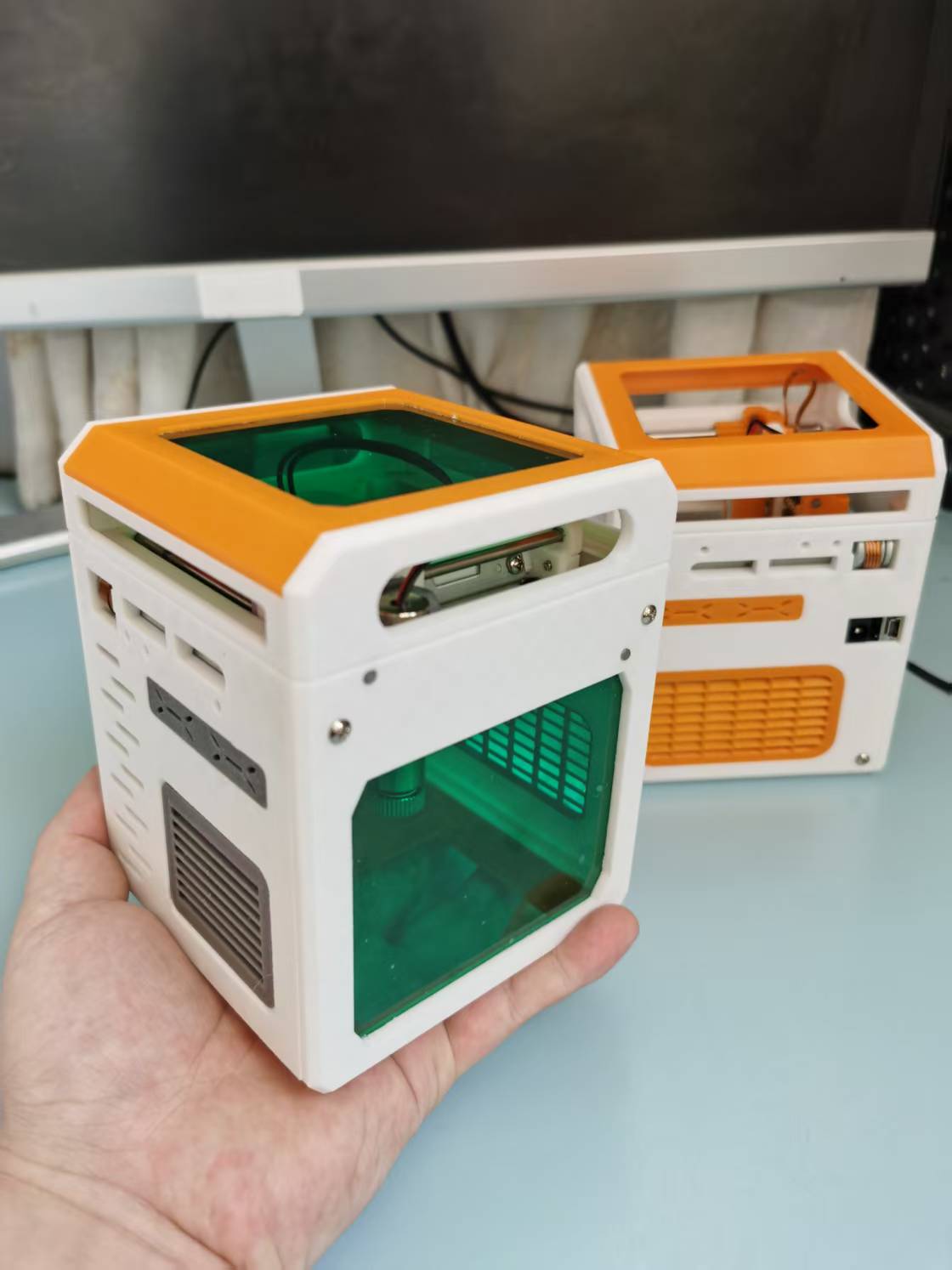

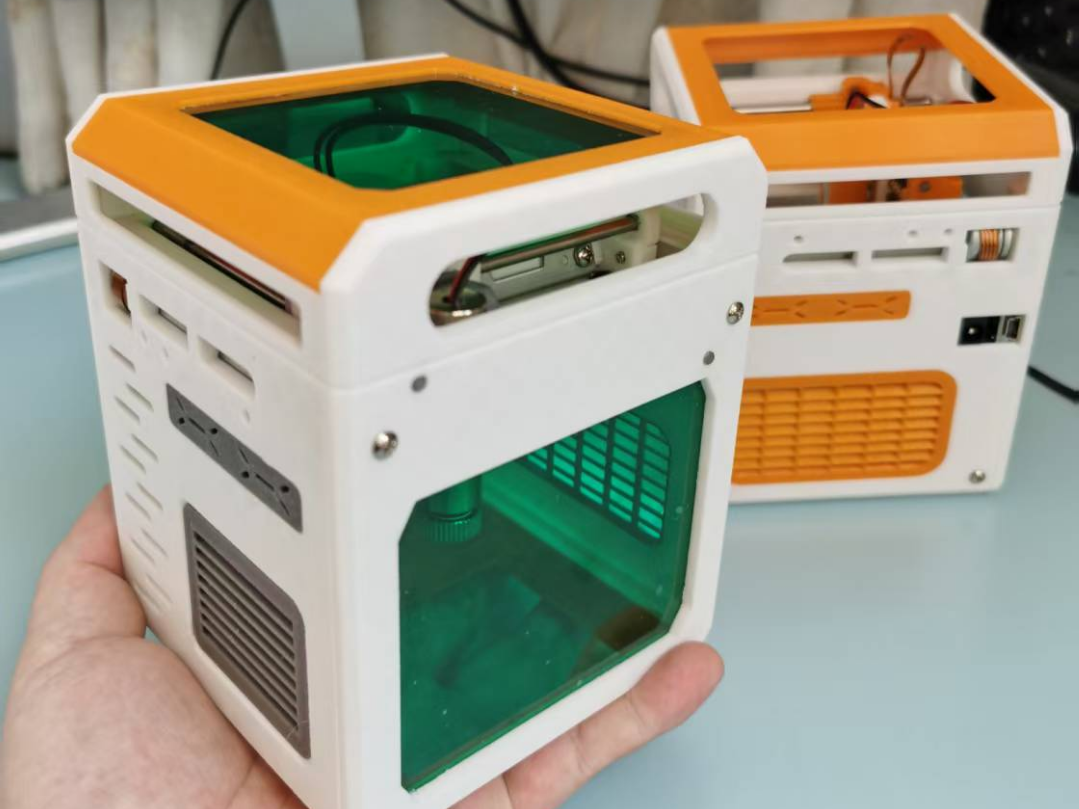

高颜值低成本自制迷你激光雕刻机！开源-星光4N迷你激光雕刻机

相关资料已经整理完善，教程也都录制完成，详细的内容请在资料里查阅（下附有链接），已做好整理分类（2025年12月3日）

更新相关教程视频链接：

1.星光4N电路板焊接参考视频；抖音视频链接：[https://v.douyin.com/QF1Cx4H0Q_8/](https://v.douyin.com/QF1Cx4H0Q_8/)  ,B站视频链接：[https://b23.tv/oFYORy0](https://b23.tv/oFYORy0)

2.星光4N硬件组装教程(这个是必看的)；抖音视频链接：[https://v.douyin.com/bZNOF7zc98w/](https://v.douyin.com/bZNOF7zc98w/)  ，B站视频链接：[https://b23.tv/PYUZ9jS](https://b23.tv/PYUZ9jS)

3.调焦、烧录固件和软件使用部分(这是开源4S时专门录的教程，操作是一样的)；抖音视频链接：[https://v.douyin.com/1EaULGOE6pY/](https://v.douyin.com/1EaULGOE6pY/) ，B站视频链接：[https://b23.tv/UrklNqH](https://b23.tv/UrklNqH)

整个星光4N的模型只有一个部件有支撑，已经绘制，可以直接打印，模型上有部位需要使用3.05或3.1毫米直径的麻花钻头镗孔，以及使用胶水粘接几个零件，不需要多色，分盘打印即可，颜色是我自己打印的颜色，大家也可以尝试不同的色彩组合，或许会有更惊艳的外观

所有资料整理放在我的B站小店，说明：由于做diy开源没有什么收益，之前收一些资料费补贴家用（ps：其实之前也就收三块），这次的星光4N能受到大家的喜爱我也是受宠若惊，计划自2025年11月29日发布起，至2026年1月1日前都是完全免费的提供资料给大家，如果能涨粉5w的话就一直免费，人还是要有梦想的，万一实现了呢！

我的抖音账号：流浪的星星，附传送门：[https://v.douyin.com/LukY2sroIbU/](https://v.douyin.com/LukY2sroIbU/)

 B站账号：流浪的星星-dy，附传送门：[https://b23.tv/BT30dcG](https://b23.tv/BT30dcG)

后续的更新也会在我的自媒体账号发布

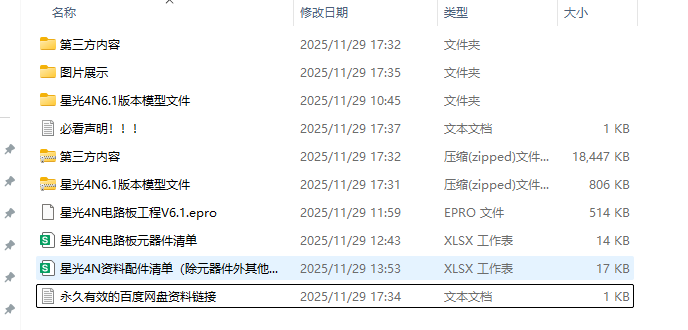

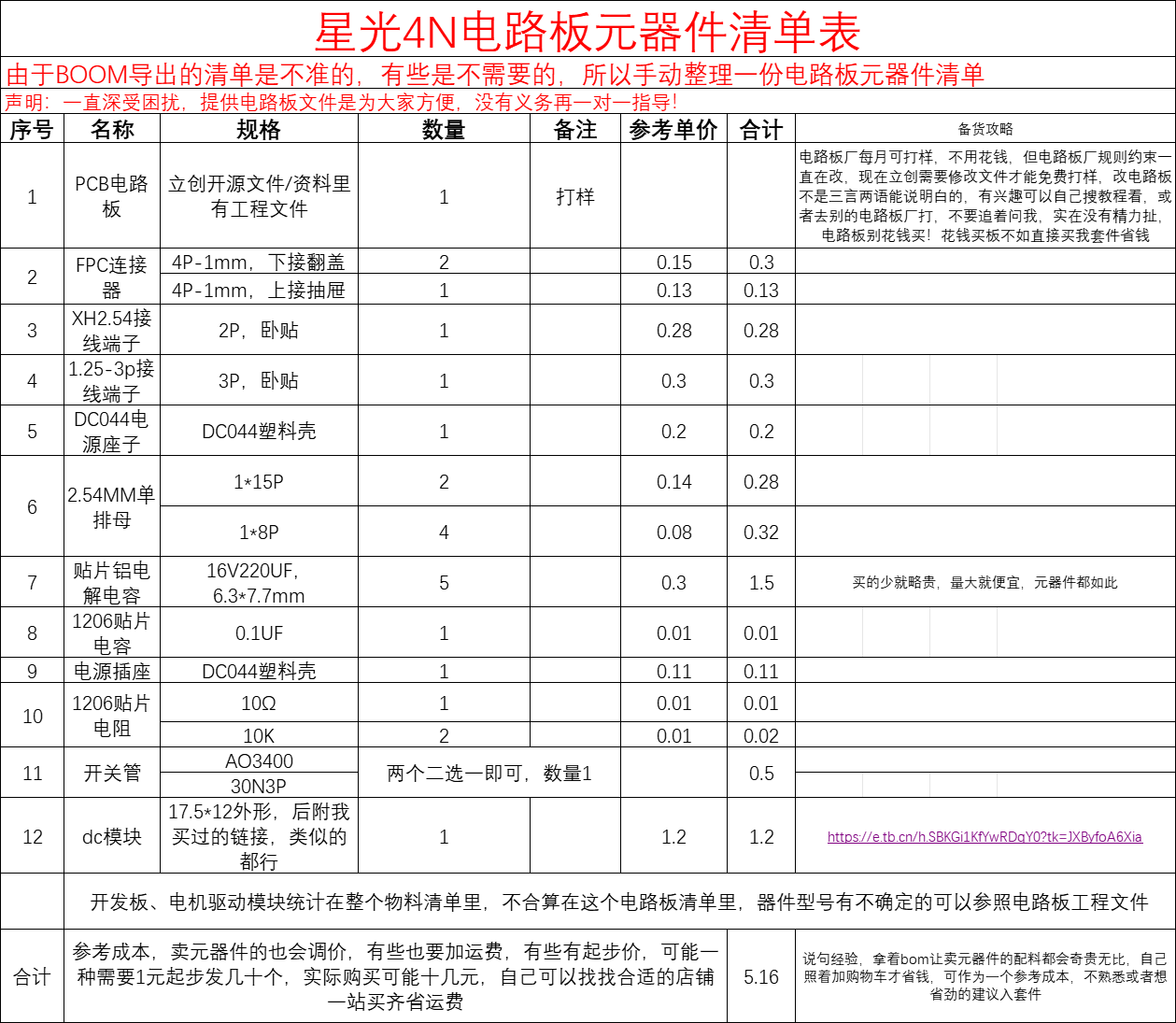

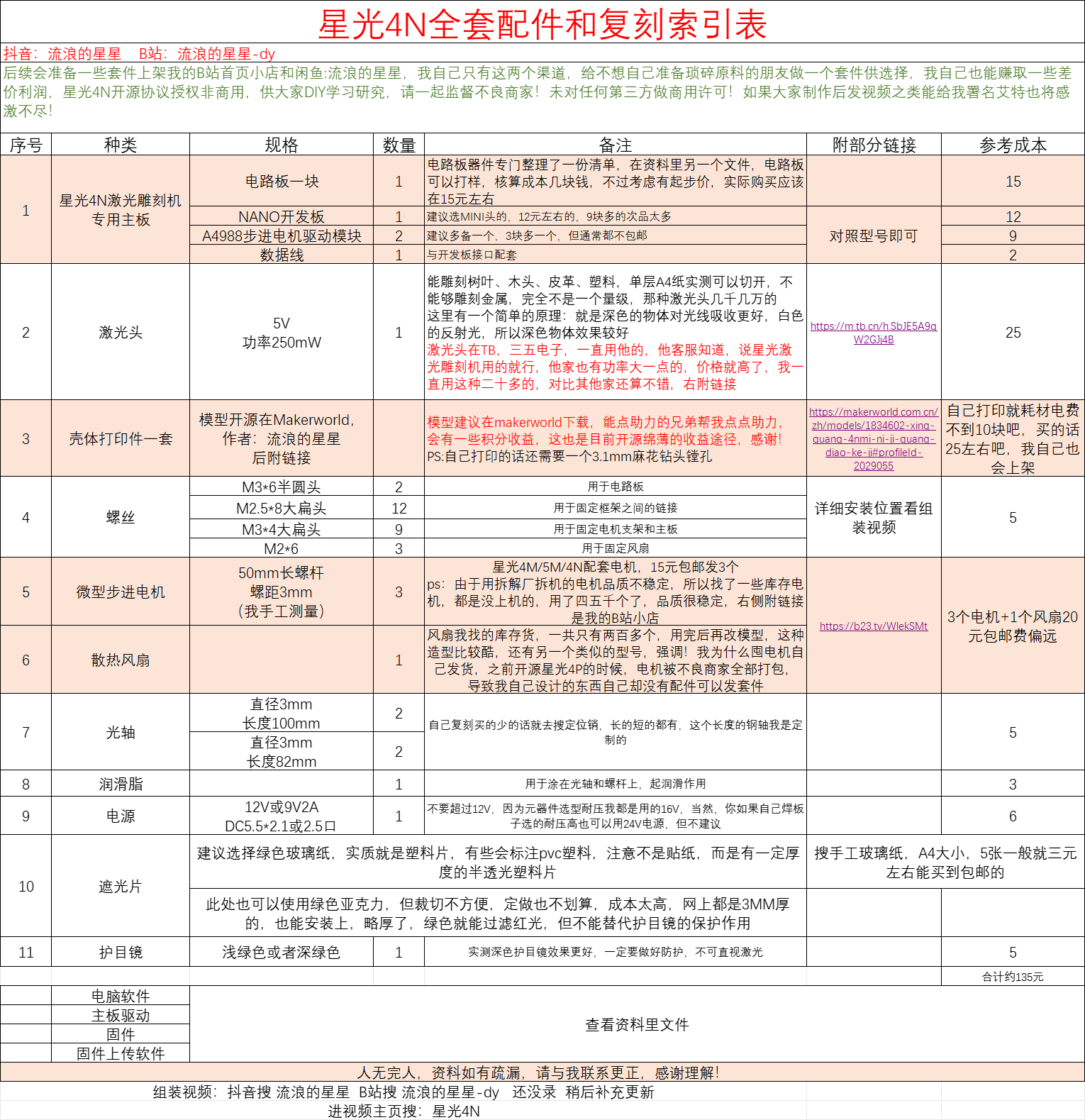

以及整理的资料的传送门：[https://b23.tv/Uzg32d9](https://b23.tv/Uzg32d9)，详细的资料可以自行下载查看，0.01元实质无盈利性质！后续资料统一整理在我的B站首页小店也是方便大家查阅，我已经整理好了表格和相关文件，一目了然，这边就放几张截图

此外，了解到很多朋友的意愿，在我的B站小店（B站昵称：流浪的星星-dy，手机端主页就能看到小店）上了一个材料包的预售，如果你不想采购琐碎的零件，或者需要3D打印的零件，也可以支持下我的套件，附传送门：[https://b23.tv/8GcOnZk](https://b23.tv/8GcOnZk)

版本更新记录：

• 2025年11月29日，上传V6.1版本的模型（ps：前面已经开源过5个版本了，星光2-星光4-星光4P-4S-4M，所以版本号以6开头命名）



• 2025年12月2日更新6.2版本模型（版本已取消，更新内容不再赘述浪费大家精力）
•

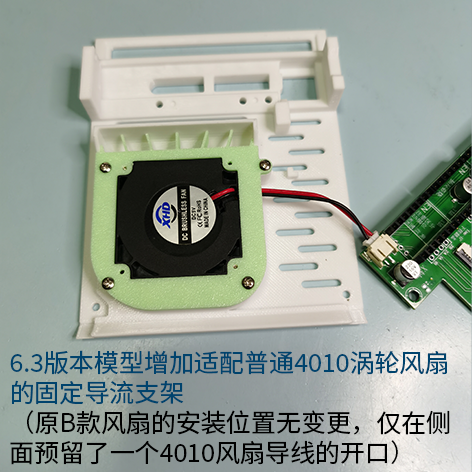

• 2025年12月7日更新6.3版本模型，兼容6.2版本的风扇安装位置，变更之处是增加了一个适配4010涡轮风扇的支架，原B款风扇的安装位置不受影响，预留了一个4010涡轮风扇导线的豁口，其他无变更；前面收来的库存货，铝背板的散热风扇即将耗尽，目前感觉暂时搞不来这种货了（ps：有渠道能搞到的朋友可以帮帮忙），所以改用4010的涡轮风扇，此变更基本没有动原来的模型（除了预留一个风扇线的豁口），增加了一个固定在原来风扇安装位置上的导流支架（下附图，如果你有B款的铝背板散热风扇，则不需要打印这个支架）

  【更新的原因是复刻的朋友太多，物料的消耗远超预期，所以更替方案，以便让大家有复刻的物料；若使用4010涡轮风扇，请选择P2.0-2P正接，线长5cm即可（这种就很常见了，我定做了一批高转速的，有需要可以分给大家），注意复刻时电路板使用6.3版本，电路板文件几天前已经更新，6.3版本电路板增加了PH2.0-2P的风扇插口位置，6.3版本主板可兼容之前版本电路板的功能】



• 2026年1月21日更新6.4版本模型，功能性与之前的版本不大，重点在于维持此成本的方案，之前版本的电机被没节操的商人打包拿去批量生产了，也有一些流入屯货高价卖的贩子，所以更新了6.45的版本，换用三星电脑光驱的拆机电机，有很多拆解厂持续性的能拆出来很多，所以方便大家长期复刻使用，废物利用的同时又兼顾成本低，也是一桩美事！

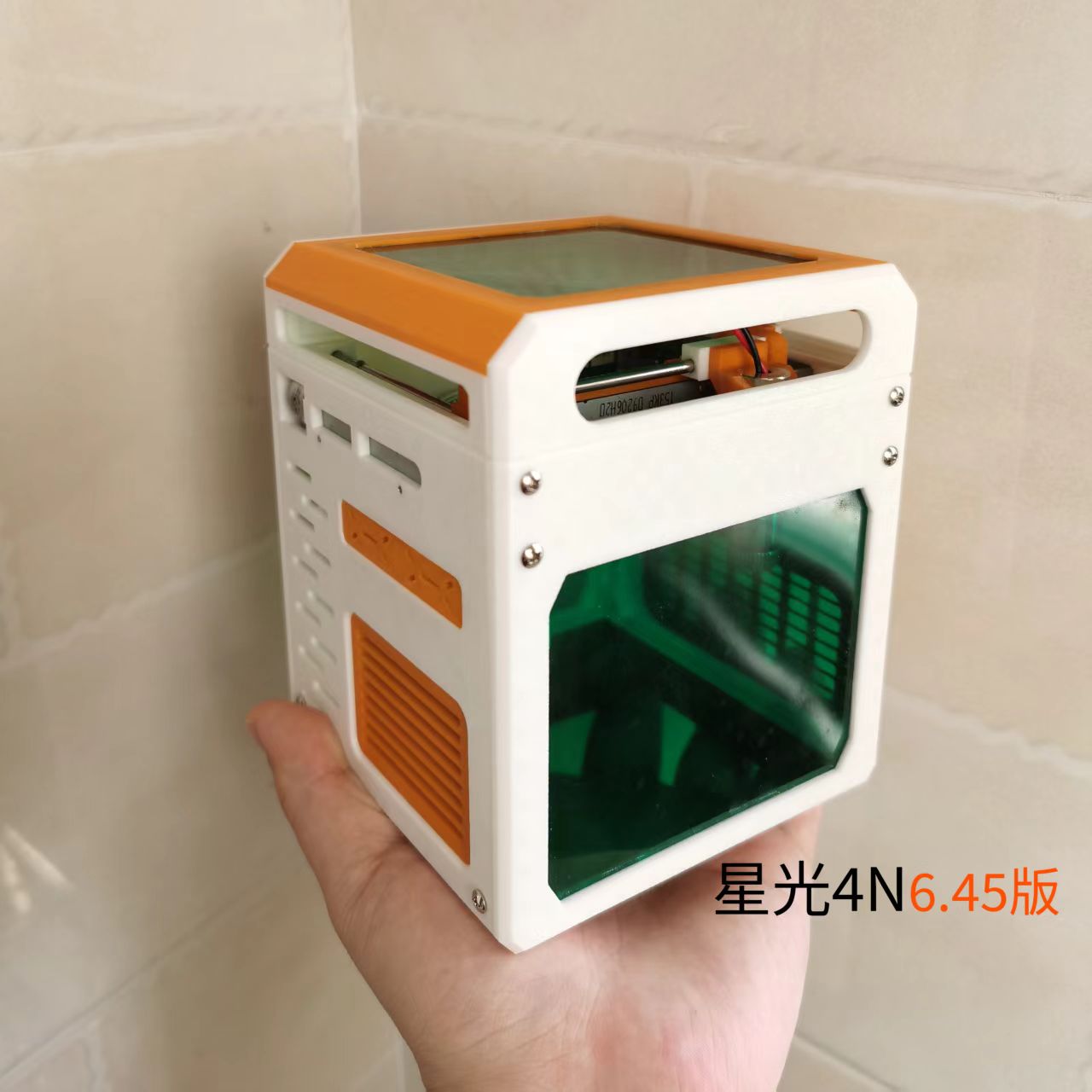

• 6.45版本主要变更在于更换电机型号，行程由原来的42毫米提升至50mm，整体的框架结构也比之前大一圈，外观差异不大；结构上，由于增大尺寸，刚性下降，以及考虑3D打印的框架存在收缩、变形等不可抗因素，所以结构配合优化比较大，新的版本将更容易组装调试，主要对于Y轴做了弹性的连接优化和余量设计，具体的会在后面的新版本组装教程做介绍
