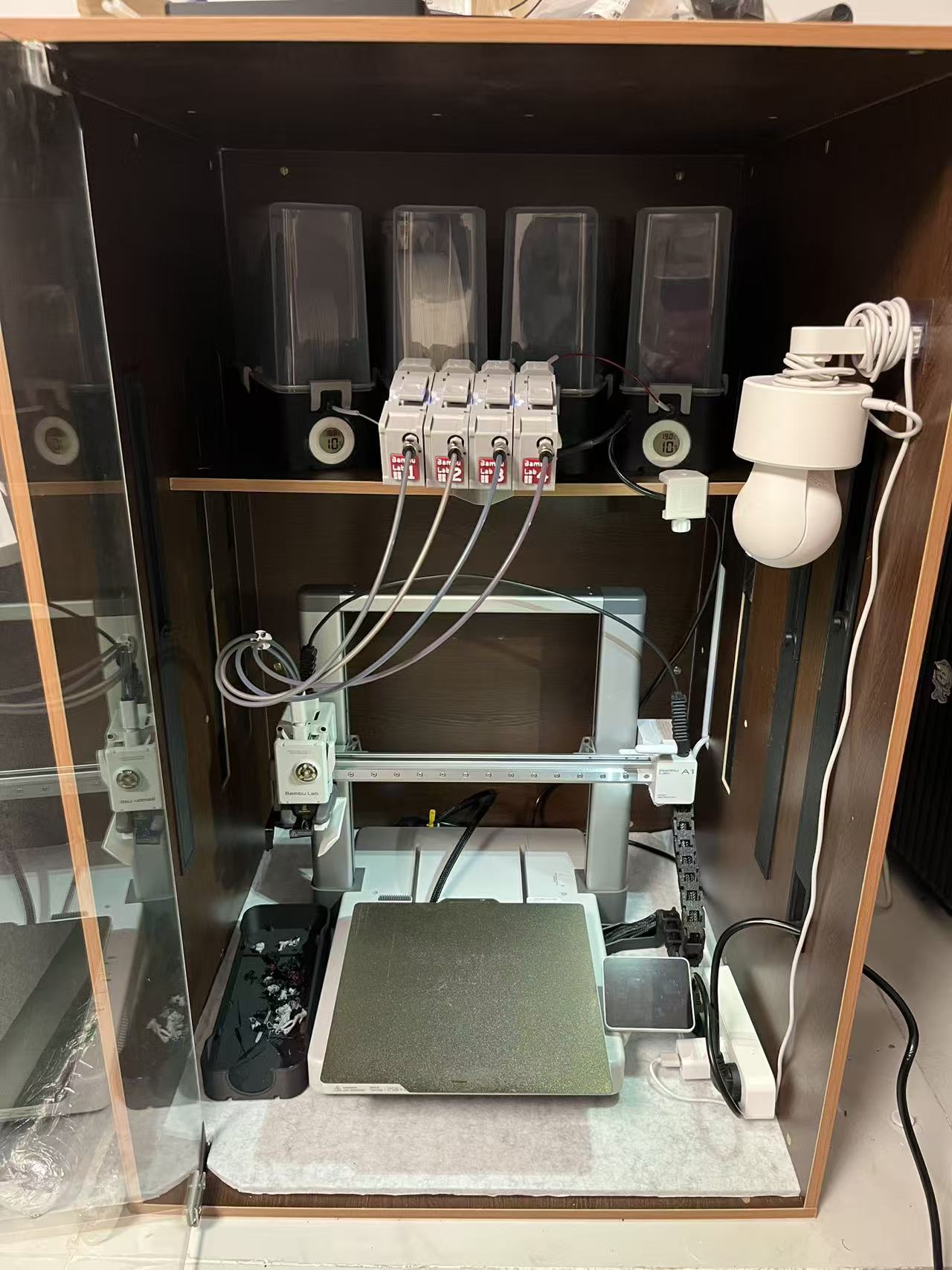

天气逐渐变冷,豪掷132软妹币前往PDD购买了如图宽60cm深60cm高90cm的侧开通风口猫别墅,用于对A1进行封箱保温处理.


为处理封箱后挤出机温度过高、五通因铁氟龙管产生偏移存在爆五通风险的问题，设计了该挤出电机、挤出机齿轮散热、五通保护三合一支架。
该支架解决了目前存在的五通保护及挤出机散热风扇无法同时安装的痛点，具备温控功能、轻量化、无损安装、可选内置/外置供电方案等优势。

复刻要求：
1、涉及对挤出机后盖及主板的拆卸安装工作，需要具备一定动手能力，涉及焊接有一定风险，需要电烙铁、电工胶带/热缩管、水口钳等常用工具
2、AMS(24V供电)、12VDC外置供电、5V外置供电等改造请自行设计供电（可参考其他供电方案的挤出机散热方案），作者为美观与轻量化选择使用挤出机内置供电的方式进行安装。

材料准备：

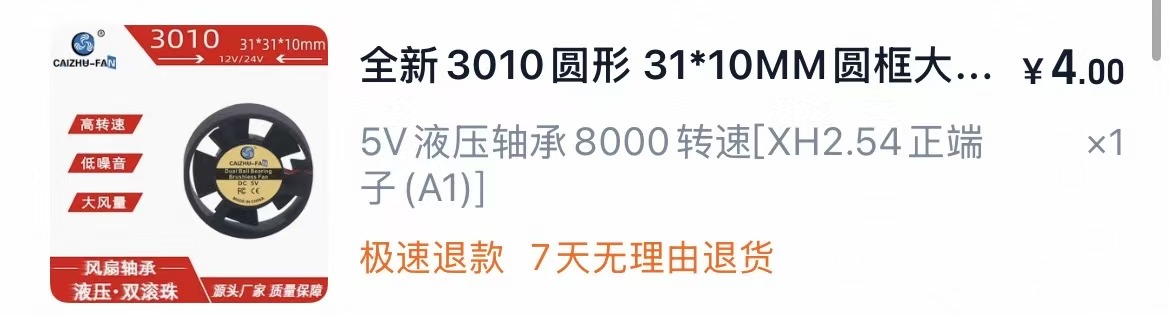

1、5v 3010圆形风扇

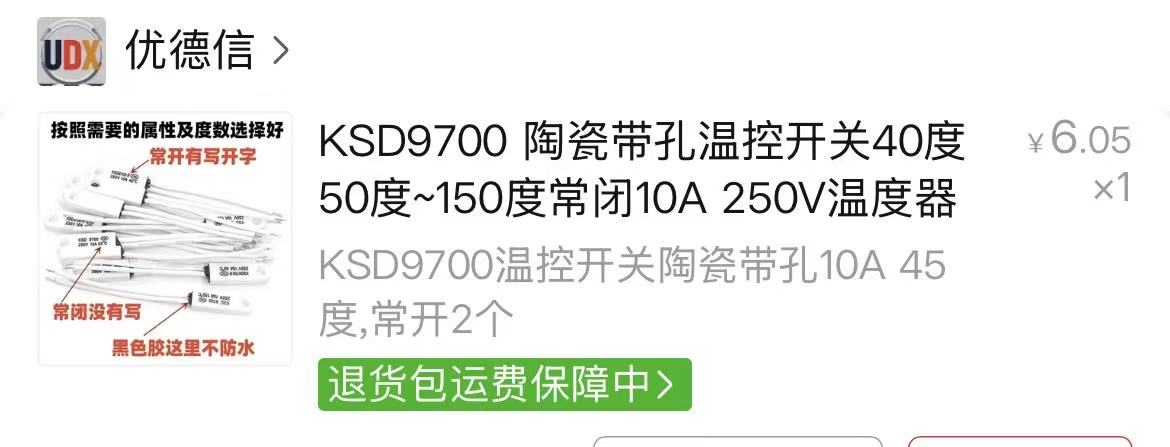

2、陶瓷带孔温控开关、自行选择开关温度，太低会导致夏季无法停扇

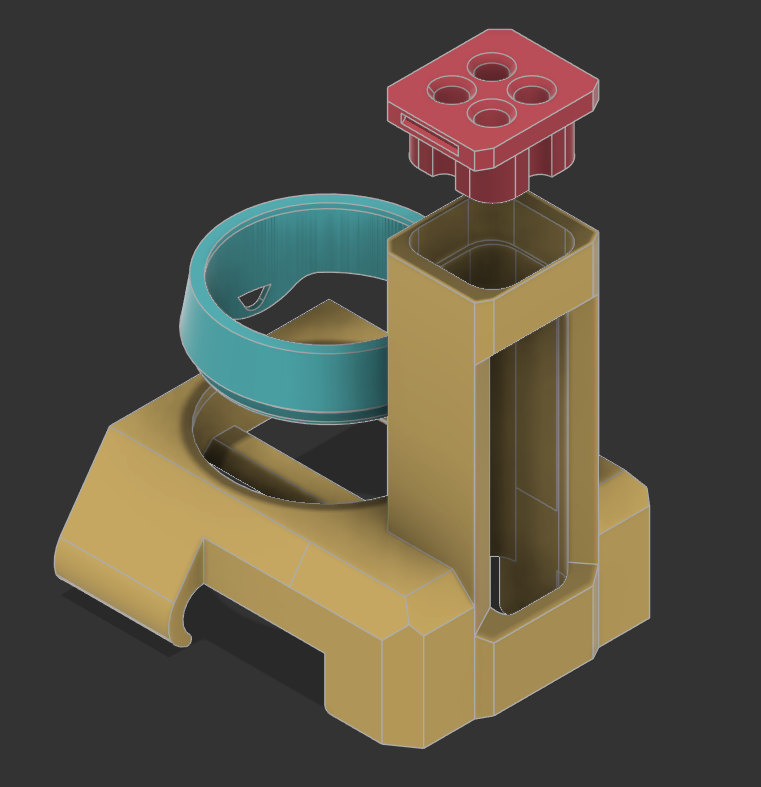

3、打印件如图

打印须知：底座因一体成型为保证上表面效果故采用不同种耗材互为支撑方式进行打印，为保证主件层间强度采用100%填充，且耗材更换时冲刷量设置较高、若喷嘴不干净很有可能裹头（悲），请做好清理或更换耗材时盯一盯。若无ams建议采用默认支撑参数、额外设置（顶部Z距离0.12，顶部接触面线距尽量小（越小效果越好越难拆）、支撑/模型XY间距0.5）

安装步骤：
1、将圆形风扇端子线剪短留足10cm左右穿过风扇架安装孔安装好风扇（可在架子上点一点胶水永久固定），并将风扇架子如上图安装至底座
2、拆掉挤出机typec连接线、挤出机背板、所有连线及主板（可参考b站搜索：A1系列挤出机散热套件安装视频），取掉五通连接的所有铁氟龙管
3、旋转风扇底座让风扇线头能顺利从挤出机顶部两个开口之一穿过，并将安装好风扇的底座从五通处套入
4、风扇的正负极线之一焊接到温控开关并用剪掉的风扇原装端子线（参考最后的安装图自行比划一下长度以便安装）焊接到温控开关另一头，记得使用热缩管或电工胶带做好绝缘，另外一极线同样使用原装端子线进行焊接（长度记得预估）
5、将温控开关如下图进行固定（用温控开关较粗的原装线卡在挤出机外框及温控开关之间），实测非常牢靠

6、将风扇端子线的塑料头用水口钳破坏后取出金属头
7、将端子线从主板左上角排线缺口处绕出，安装回主板及其余排线

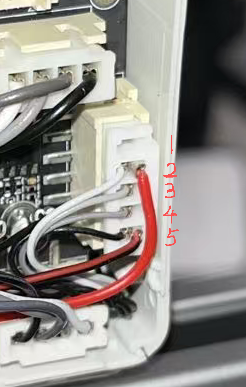

8、将端子线金属头进行修整后（修整到刚好能插入且略微用力拔不出来即可，盖板安装好后会将其压住）如图插入原装风扇端口中（最右侧端口共有五线，风扇正极红线接如图2号线口，风扇负极黑线接最底下5号线口），到位后安装回连接线及后盖板，安装五通保护头盖板，插入铁氟龙管即完成安装

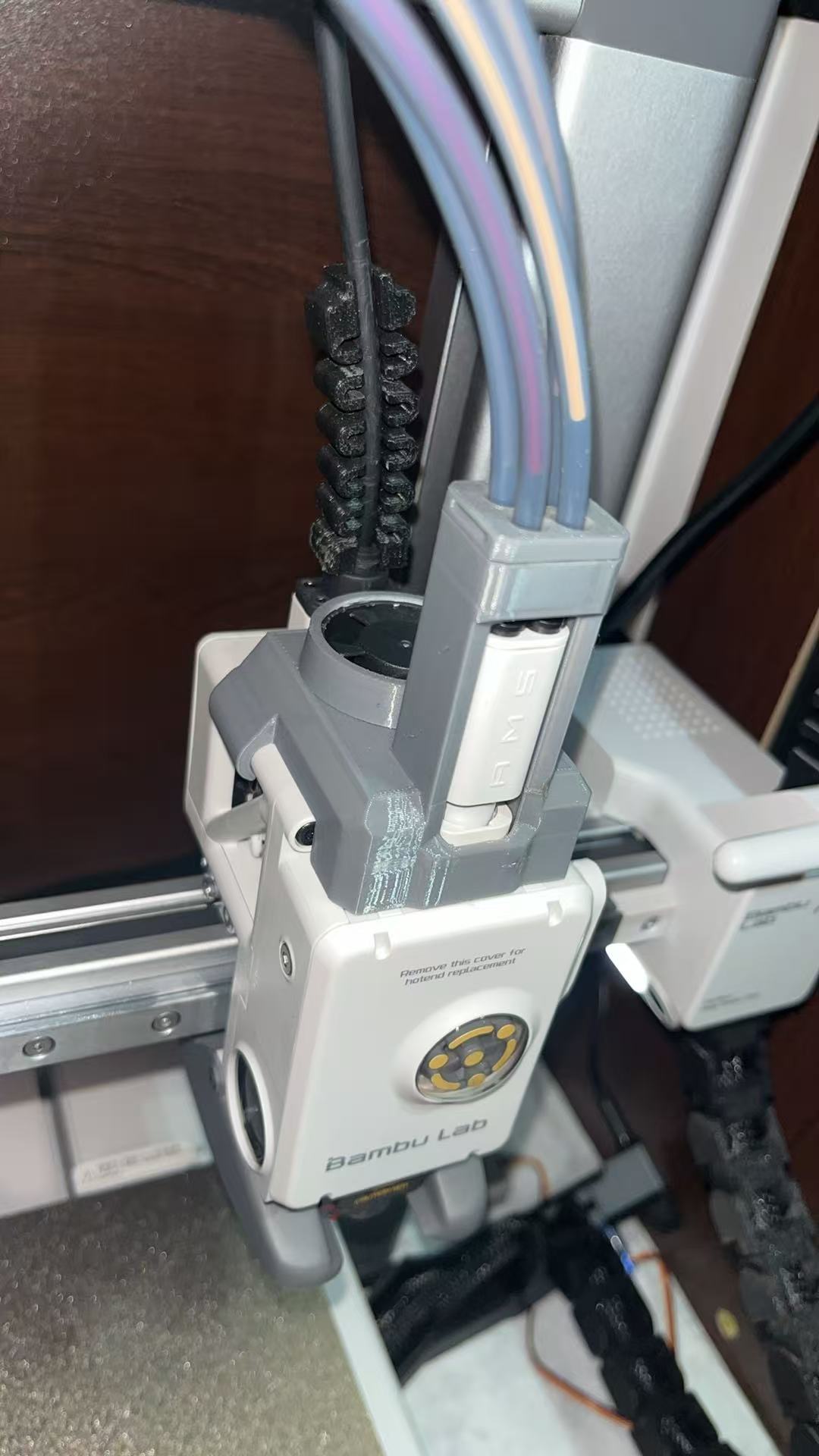

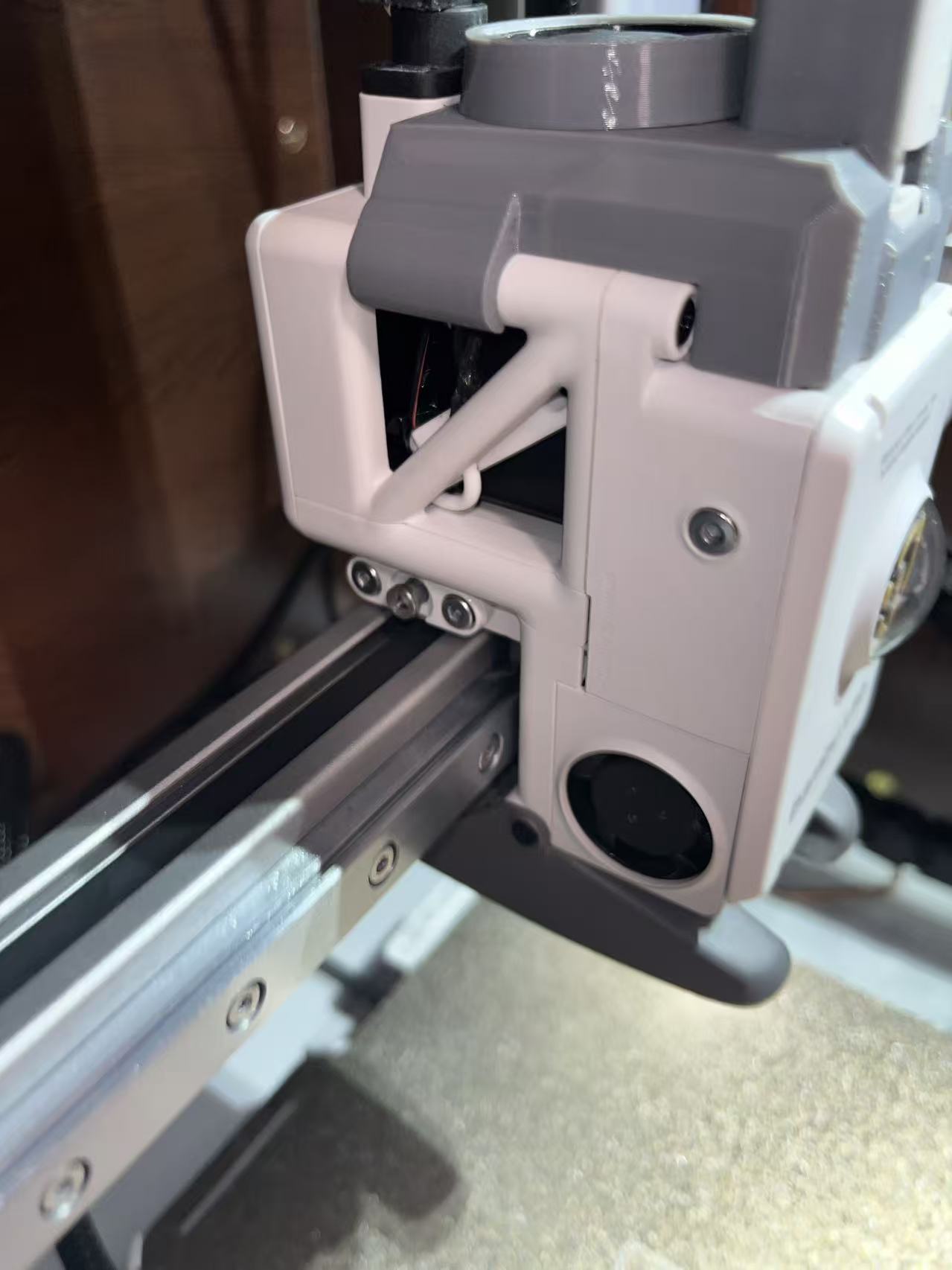

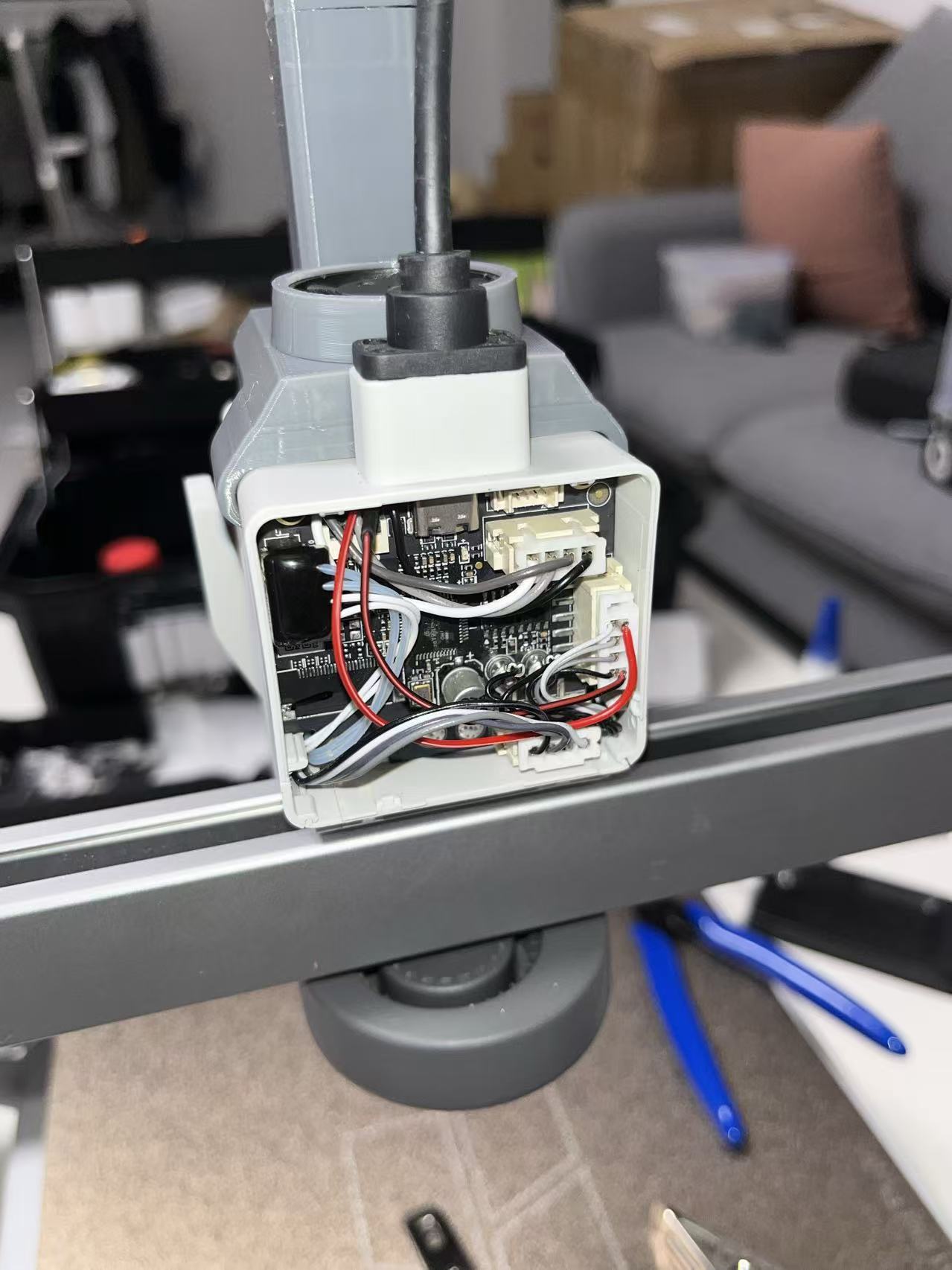

安装效果：

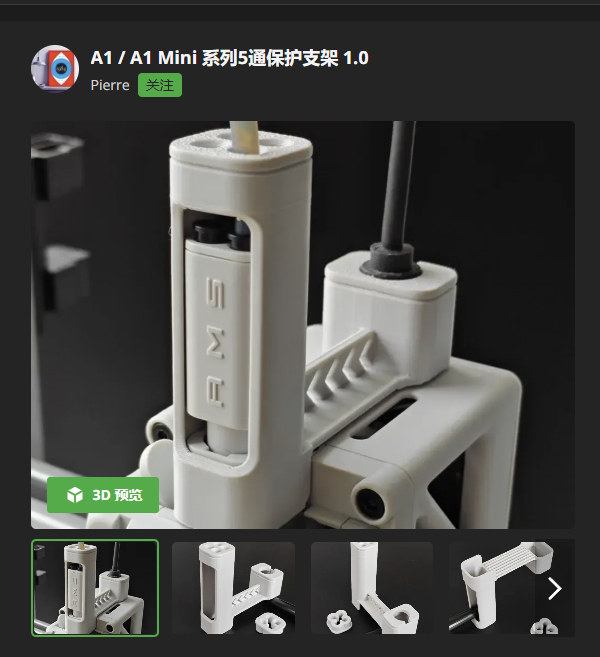

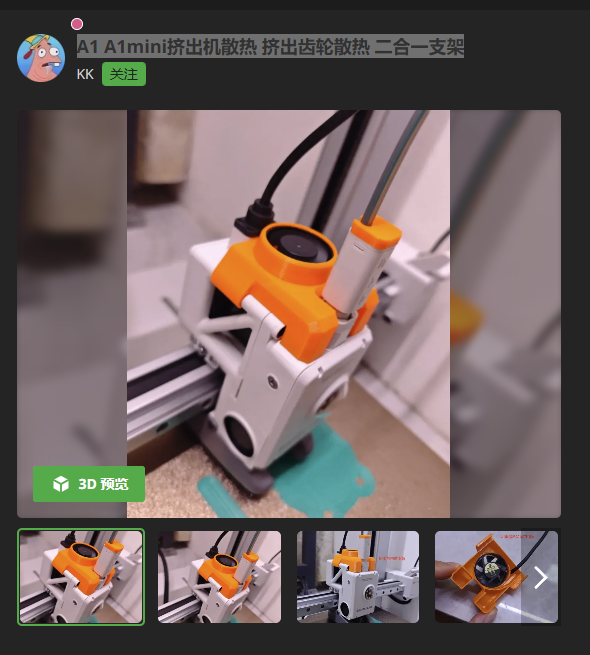

感谢以下作者给此模型提供的灵感和数据：
1、

2、

封箱方案相关：
1、606090PDD猫别墅封箱开孔可调节通风口堵/封条
2、BMCU606090猫别墅/猫窝隔板旋转支架
