本机架专用于乐飞侠无人机DIY套件

套件在购物平台售价69.9元请自行购入

为其飞控电路板尺寸建模

其他套件电路板尺寸不同可能无法安装！

演示和安装教程请看完以上视频

超轻机架单块电池悬停时间达到6分半钟

因摇杆操作与大疆无人机相通

适用于初学者先用廉价四轴练习无人机打杆操作

练出感觉了之后再飞真正的无人机以减少炸机损失

不适用于穿越、暴力飞行，也无法挂载任何物品。

建议在空旷场地飞行，远离障碍物谨防撞击。

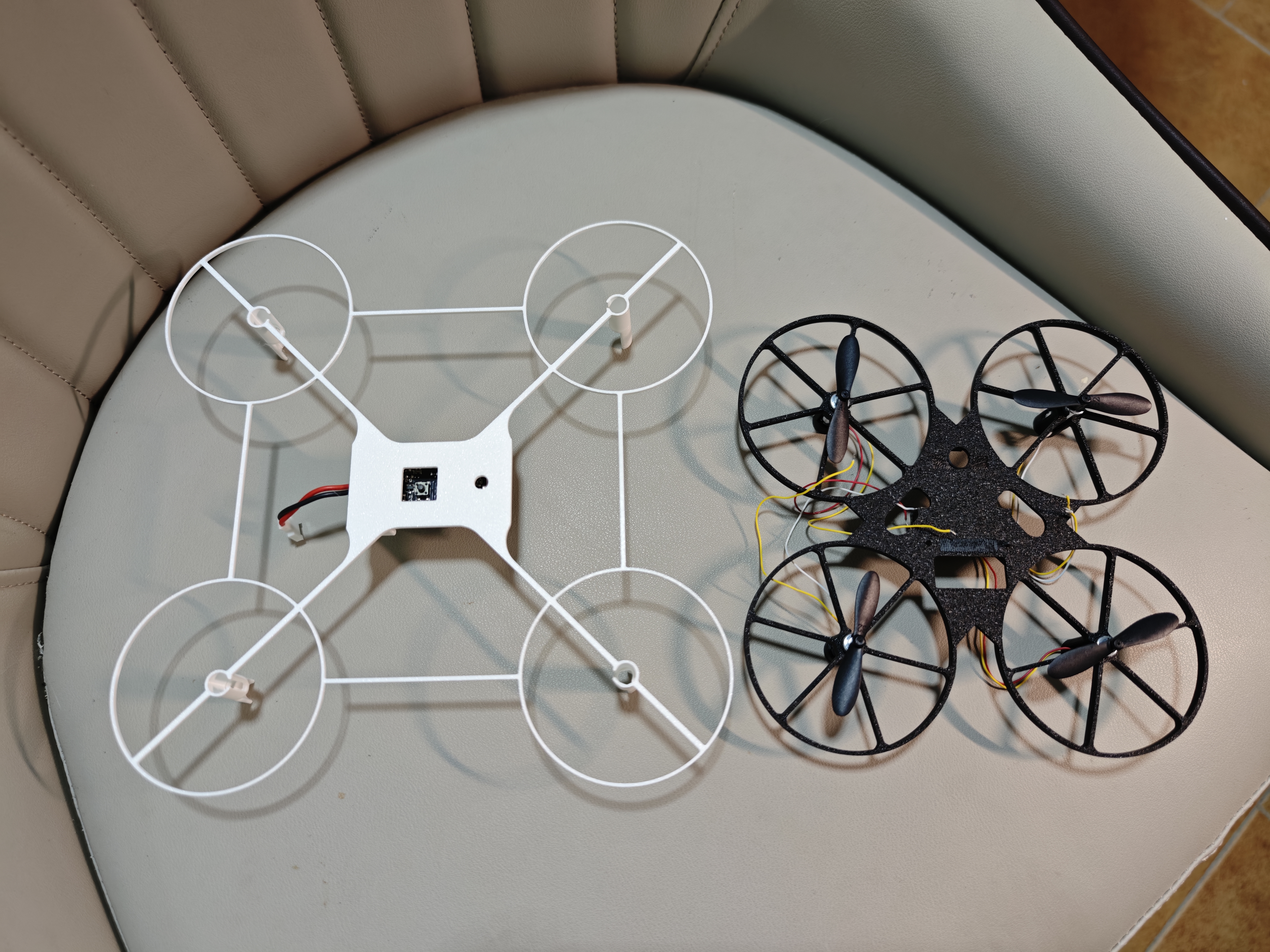

最初是看到@P5013的这款机架模型入的乐飞侠无人机套件（下图黑色那个）

这款机架很结实但是也很重，单机架就有二十几克

经过打印出来多次飞行后我感觉还是太重了，

而且飞控电路板没有很好地固定，只靠两个螺柱压着，也没有装平，这样不是很可靠

便萌生出自己重新画一个更轻的机架的想法

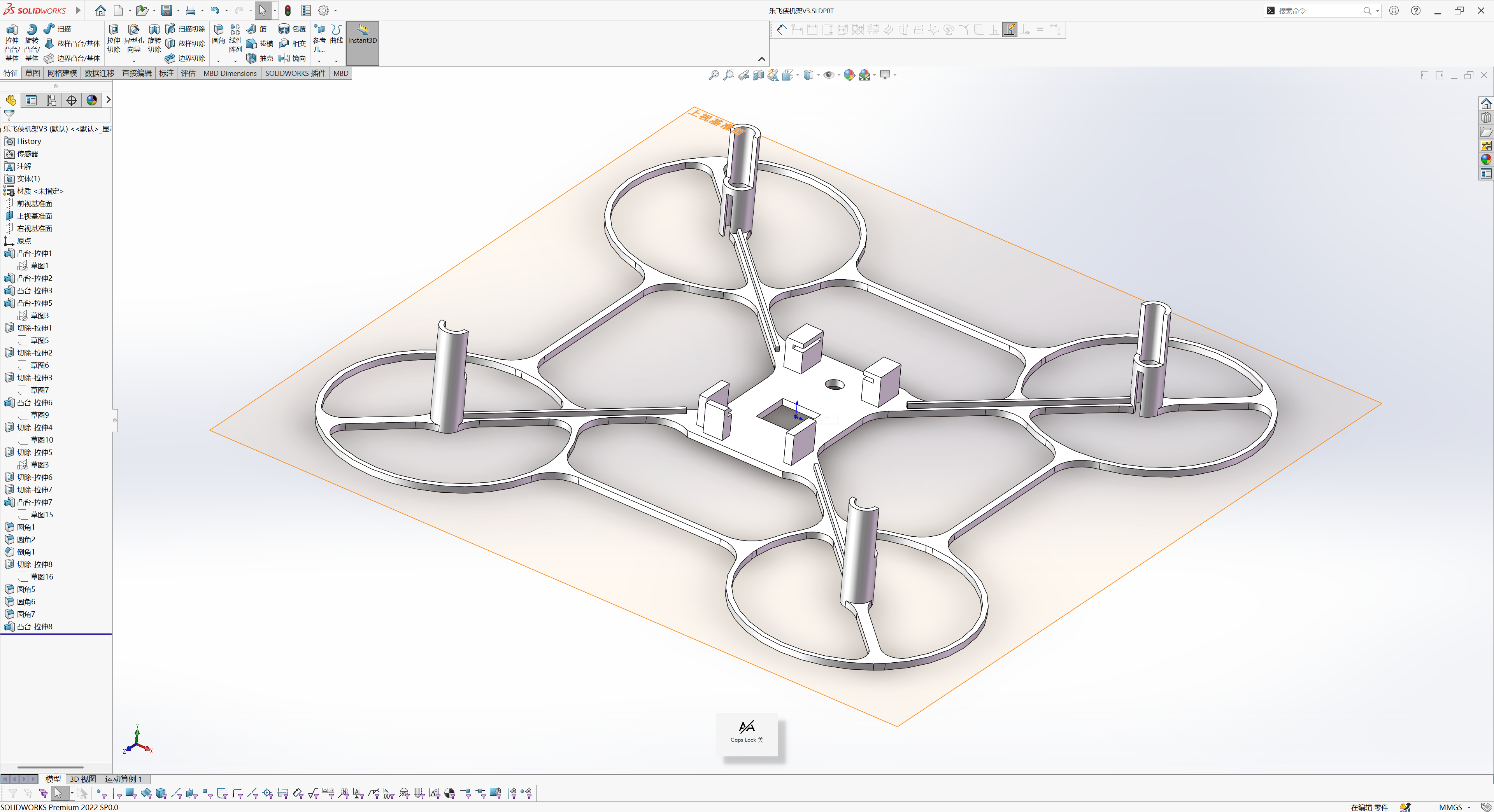

建模过程中，电机安装座借鉴了他的机架设计，特此鸣谢他的贡献

我的机架最终的重量比他这款轻了一半

当然代价就是没有他的坚固，他的怎么都弄不断，我的要小心点弄了

轴距（对侧电机之间的距离）尽量接近乐飞侠套件原配的十字杆的约20cm

更长的轴距也意味着姿态更稳定

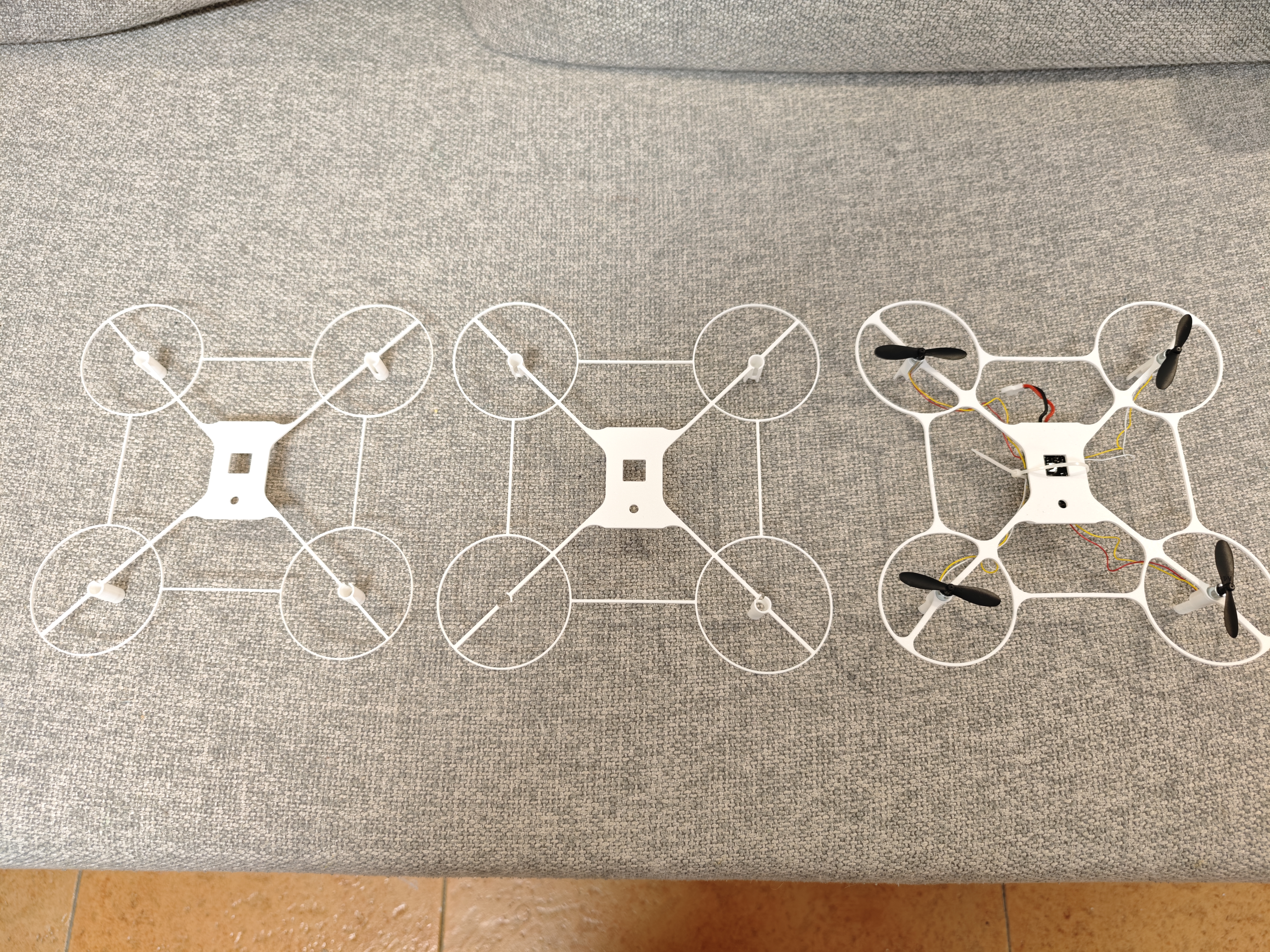

改进到第3版经过实际飞行验证才上传

所有锐角进行了圆角化处理，消除应力集中点

轴臂背面绘制了加强筋

现在的机身强度已经足以支撑360度空翻和3档暴力操作（请见视频）

但是摔的话就不敢保证了毕竟这么细

打印仅16克材料，去除冲刷和支撑的用料实际应该只有15克左右

就算摔断了重新打一次也就四十多分钟。

轻量化带来的优势就是单块电池飞行时间明显延长，操纵跟手，惯性小

注意必须使用优质PETG打印才能以这么轻薄的骨架提供足够的韧性

使用PLA打印未经验证，理论上PLA韧性比PETG差，会更脆！

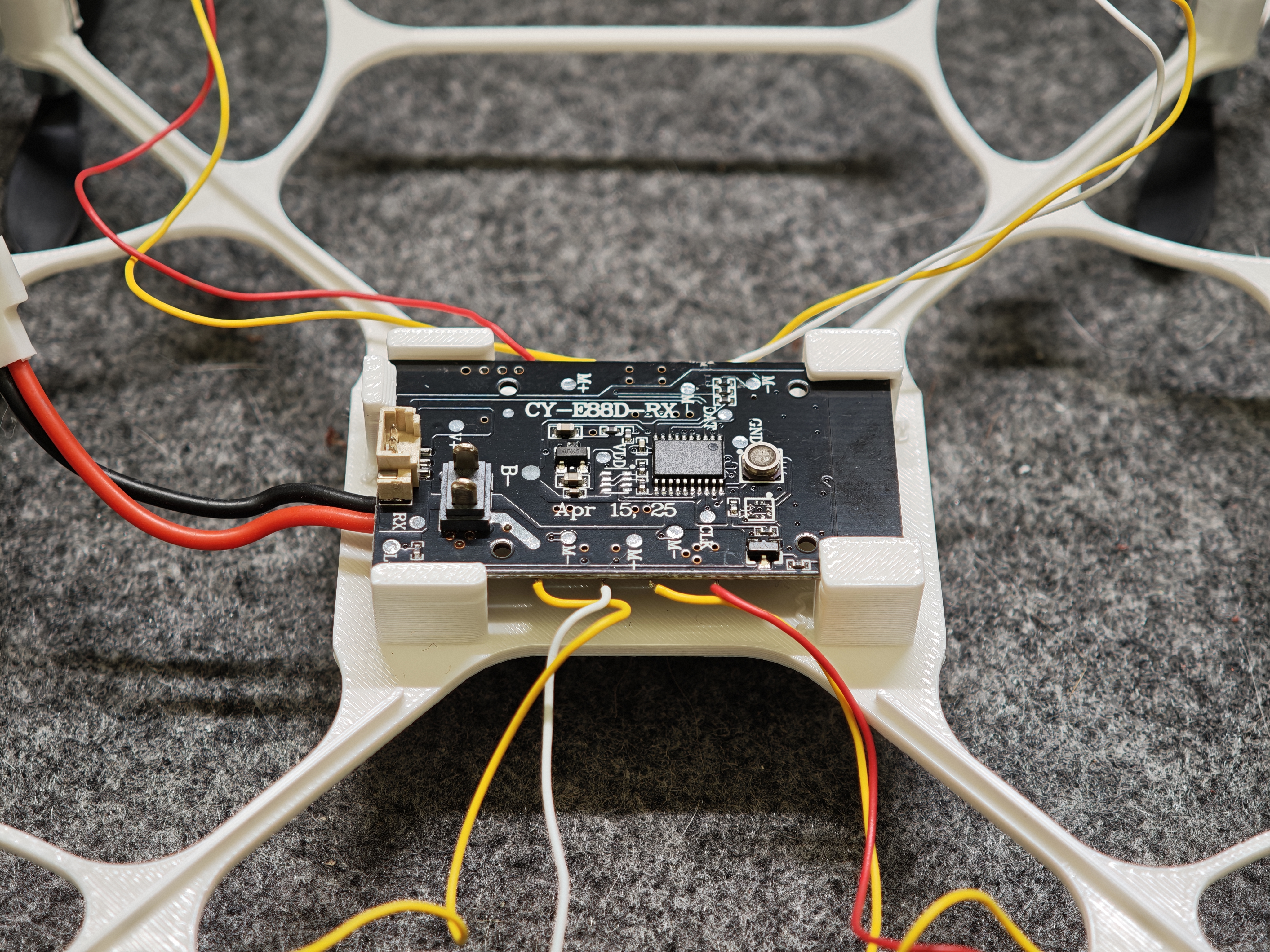

飞控主板使用插槽+扣的安装方式，无需任何螺丝

插槽经过精确测量不挡天线，安装稳固

请使用我设置好的打印配置进行打印

必须开启普通支撑否则悬垂塌陷可能导致无法安装

打印完成后一定要使用卡片之类的薄片从底下划拉

从热床上剥离和拆支撑时一定要小心操作

不要过度扭转否则可能会掰断

毕竟为了追求超轻，细骨架只能扛住飞行的扭力，用手去掰是肯定会断的

拆支撑的操作方法在视频中有详细演示

请务必根据视频指导进行安装！

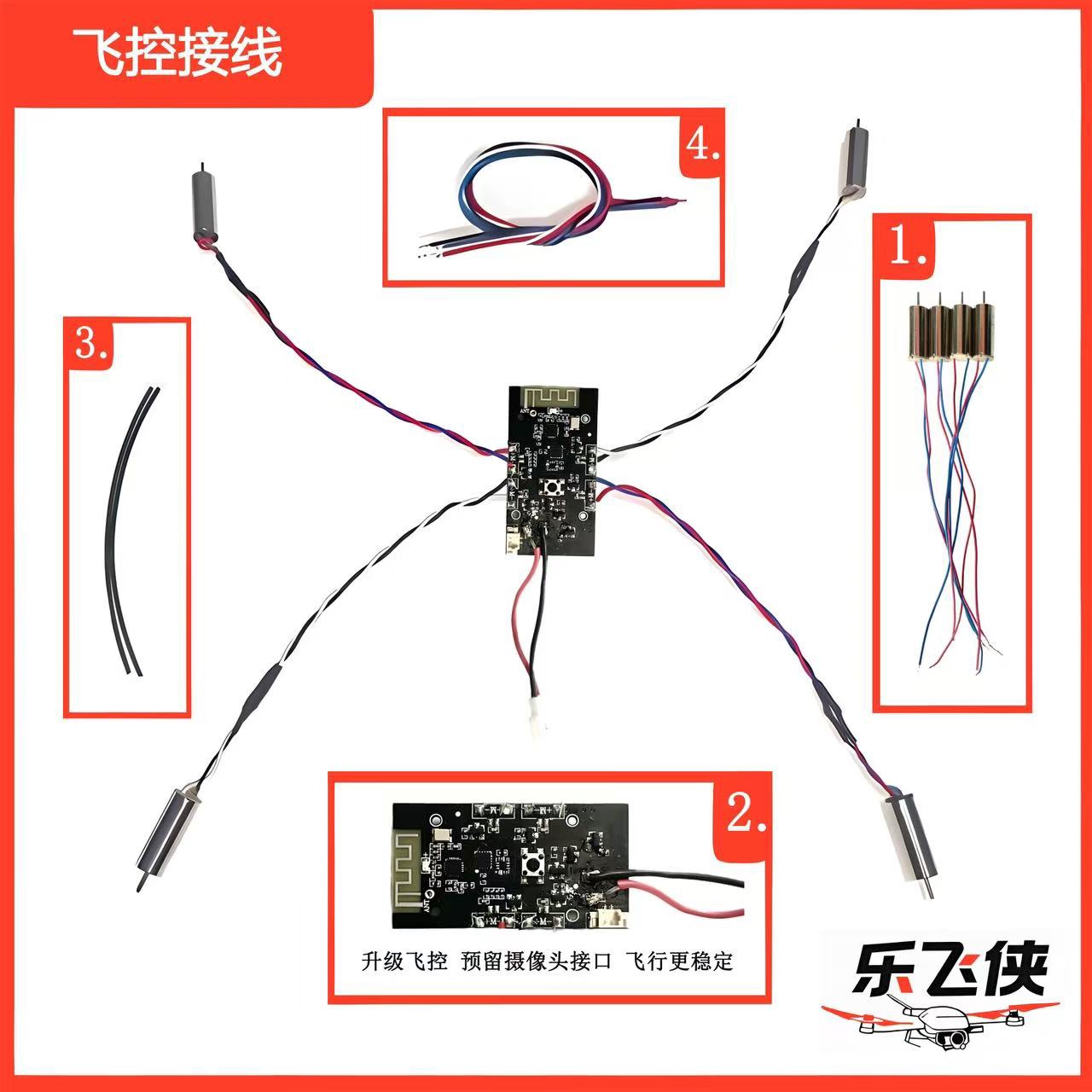

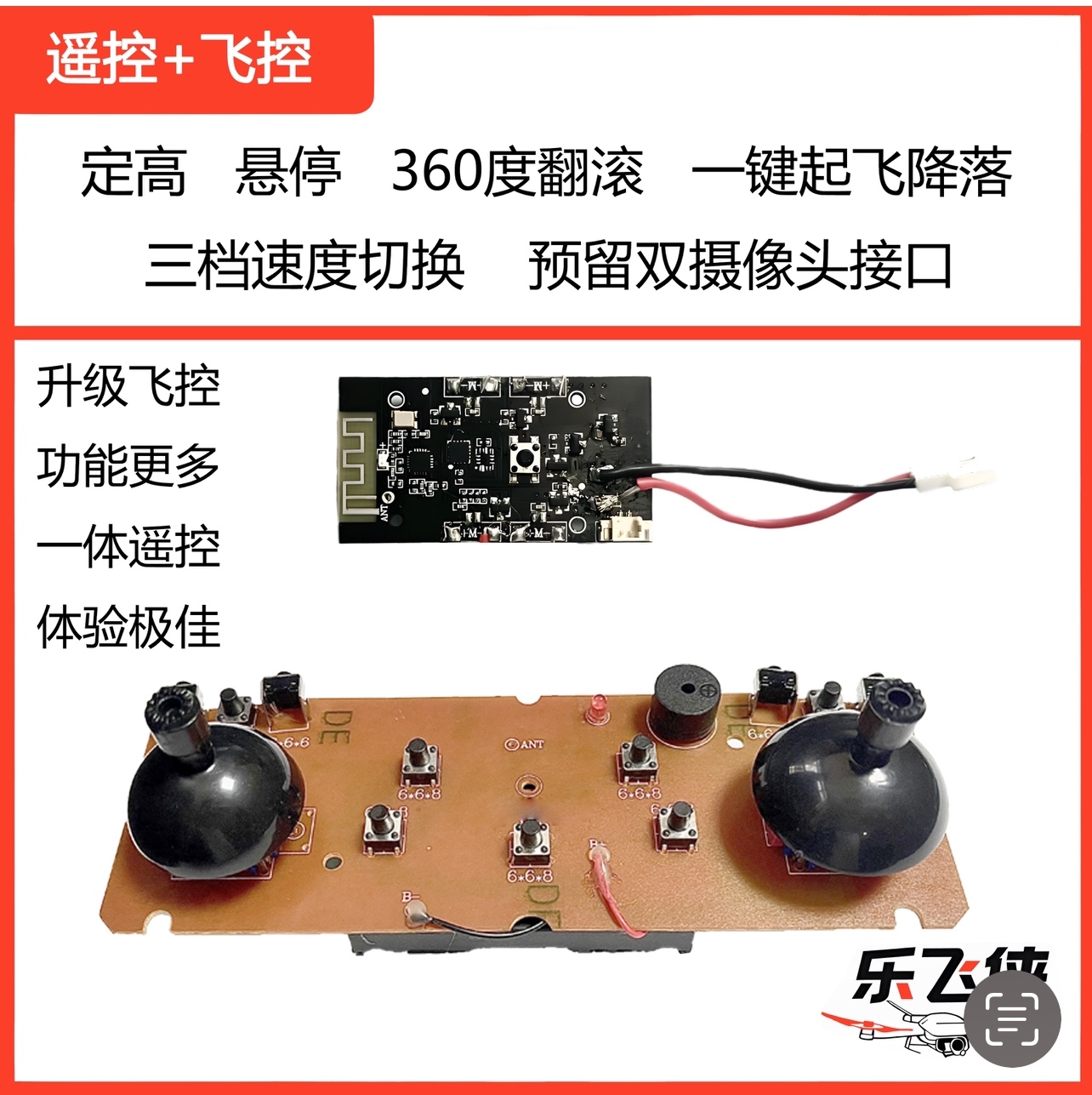

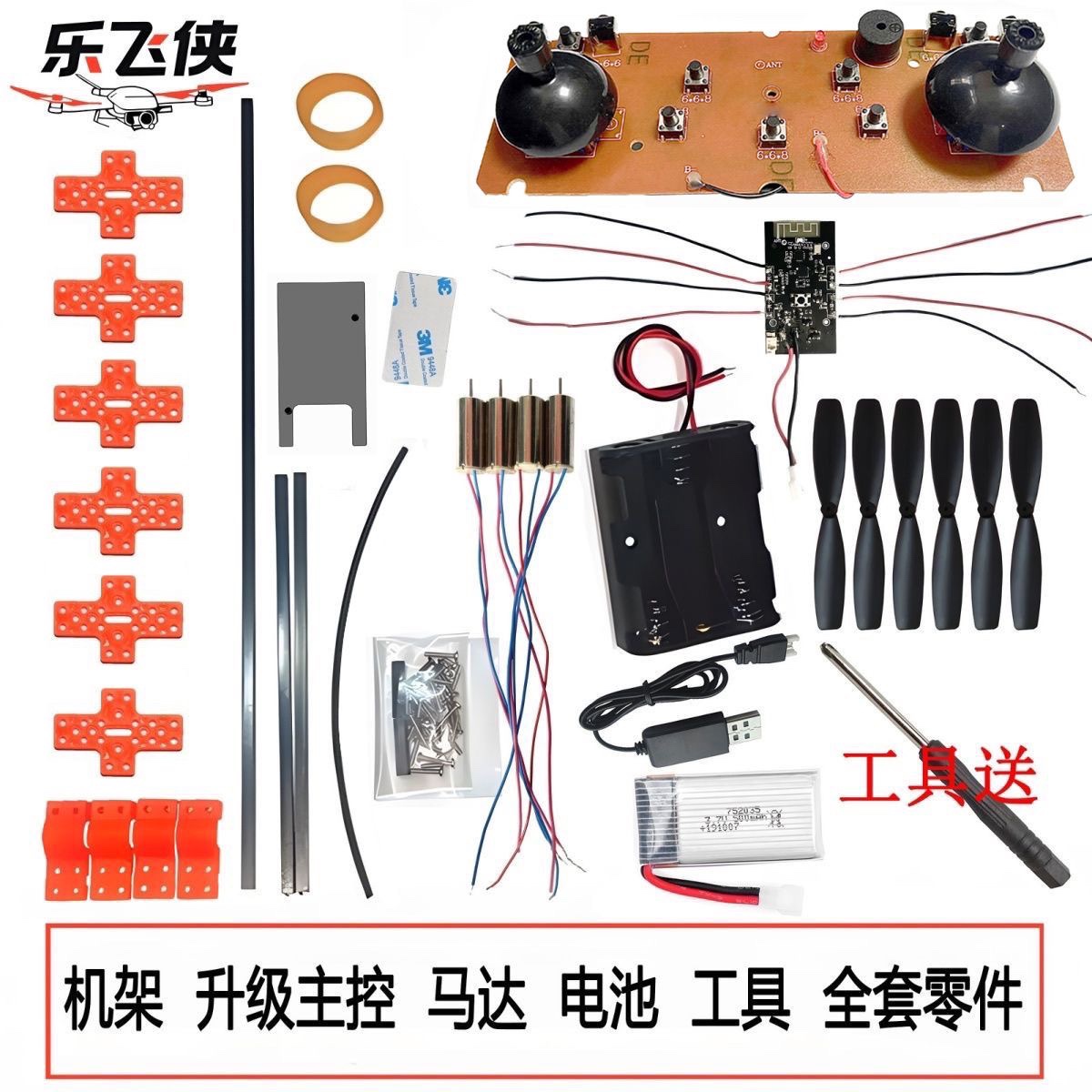

后附：套件长这样↓

遥控器的外壳请在本站另找模型进行打印，这里不作推荐！
