24/11/24更新：

增加外接线版本：鉴于也有朋友需要外接电源线的版本，依据原模型修改了开孔设计，其它部分保持不变，仅更改了下主体的开孔，从而使风扇电源线可以从下主体穿过，然后从左侧通风口接上外部电源。

走线说明：

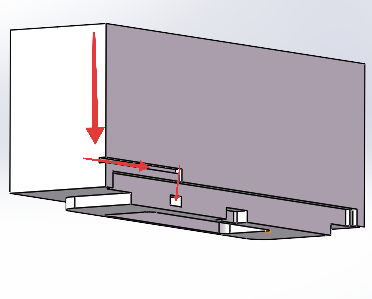

风扇线从上主体预留的孔中穿出后延伸至下主体，然后在下主体按图示方向走线，将电源线压入槽中。注意先把线穿好再将模型固定到打印机上。

其它更改：将第二盘的盖板换为螺丝版，默认打印即可，无需额外找6mm磁铁了。将原磁铁版盖板放至第四盘，有需要可以单独打印。

模型说明：

如模型名称所说，该模型分为两种模式：外排风和内部循环风，两种模式通过模型下部的旋钮手动切换，方便快捷。过滤器则让您不受颗粒物污染的困扰。合适的风扇接入后可被机器识别。

外排风时，由于加装了海帕过滤装置，所以在打印PLA/PETG的时候，可以直接将废气通过底部手扣排出到室内而无需担心颗粒物污染。

（适配的过滤器只有海帕过滤，没有活性炭，因此您仍需注意TVOC超标风险）。

您可以在站内方便地找到左侧底部进风口转接排风管的模型，与本模型搭配使用，从而将排出的废气引导至室外。

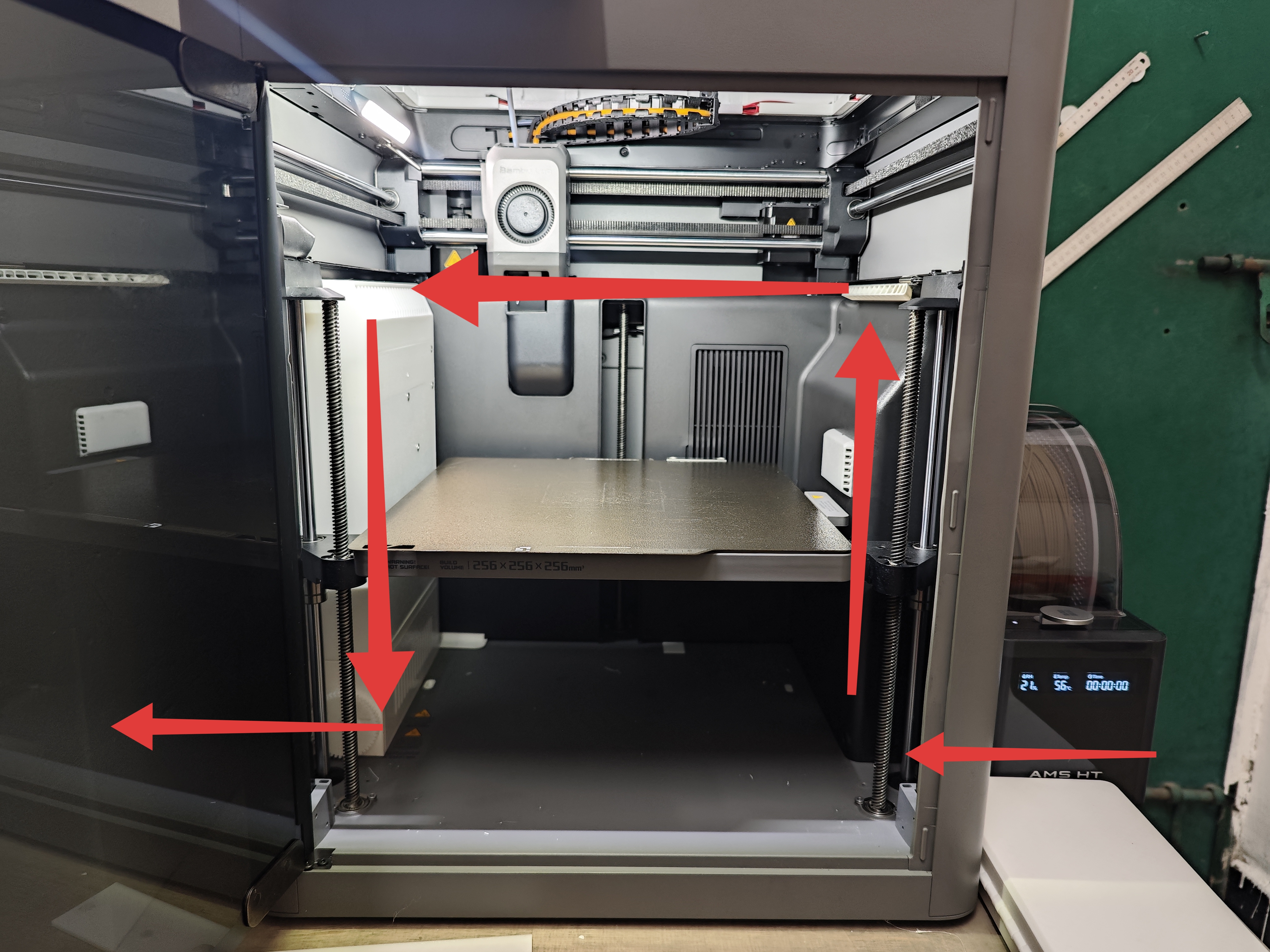

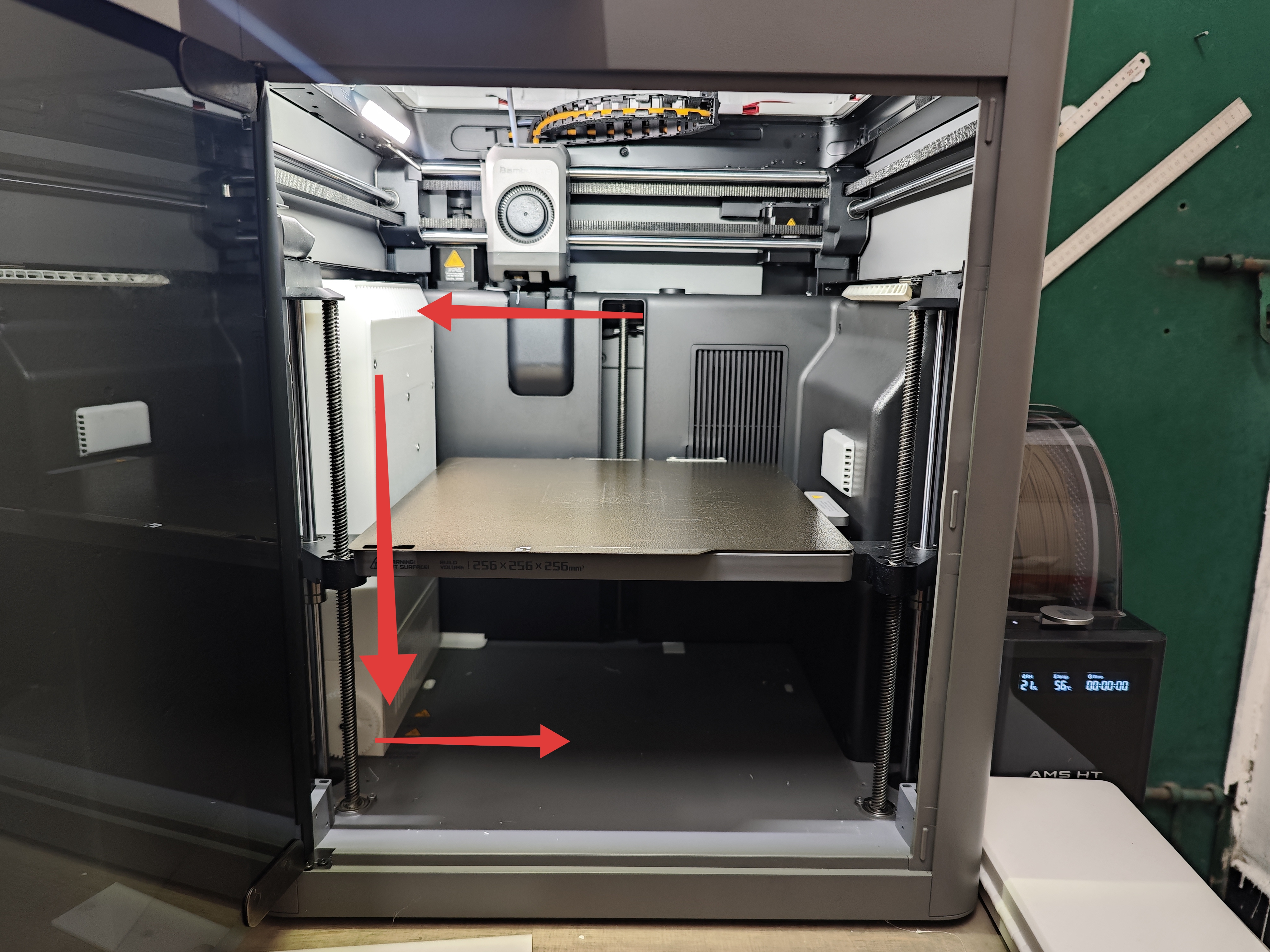

本模型通过与机器右侧自带的风扇组成科学的风道通路，加强散热，更不容易堵头。

内循环模式则可以均衡并保持仓温，防止翘边。

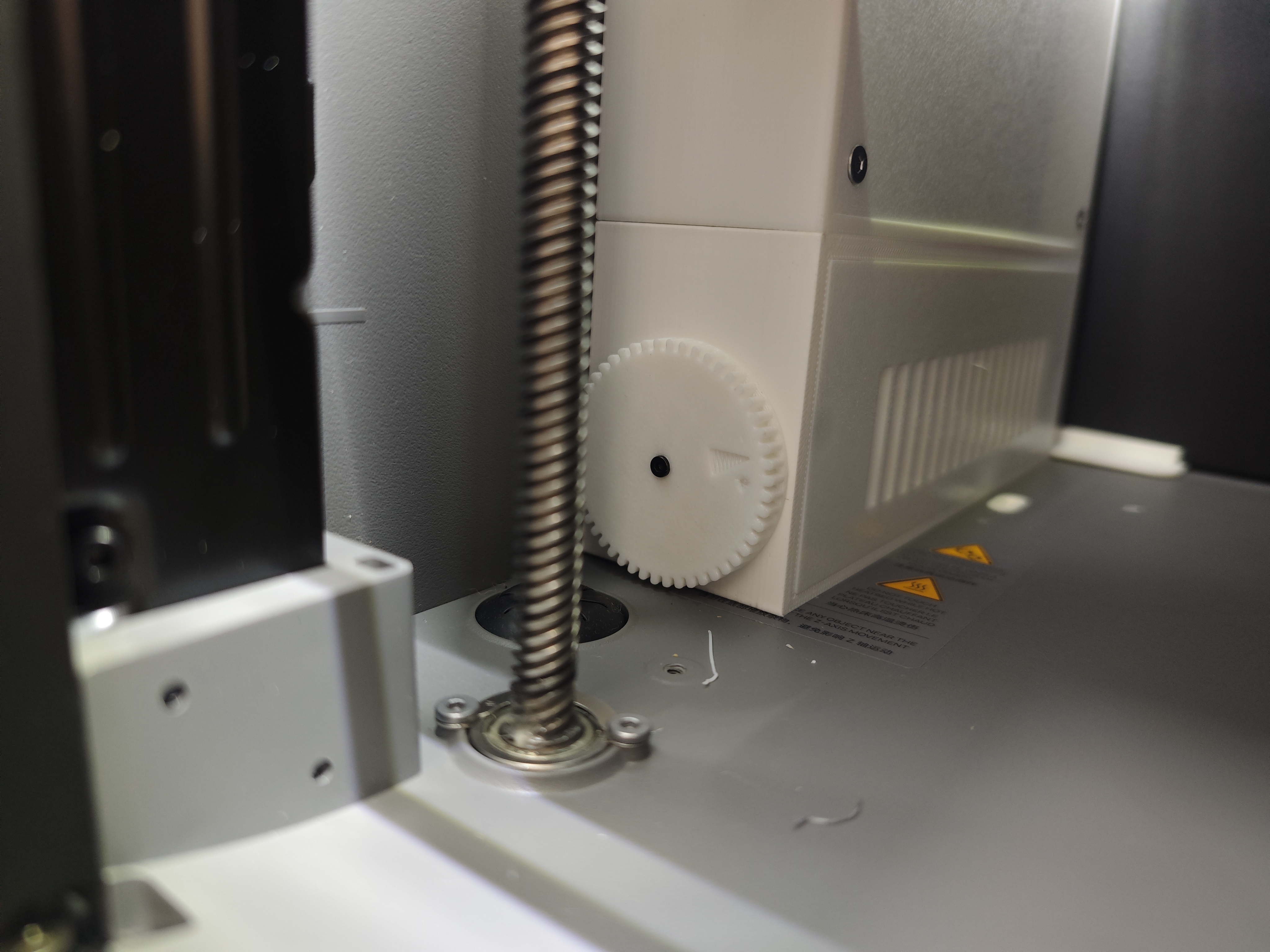

切换模式仅需您轻轻旋转一下旋钮。

必备材料：

M3*16平头自攻螺丝11个

M3*10自攻螺丝3个，4*2mm磁铁3个

12032离心风扇（24V，最大电流0.8A，SH1.25-4P端子，线长50厘米）

HEPA滤芯2个(尺寸80*40*15)

可选材料：M2*40螺丝螺母1套，M2*20自攻螺丝2个，6*2mm磁铁2个，6*4mm磁铁2个

组装说明：

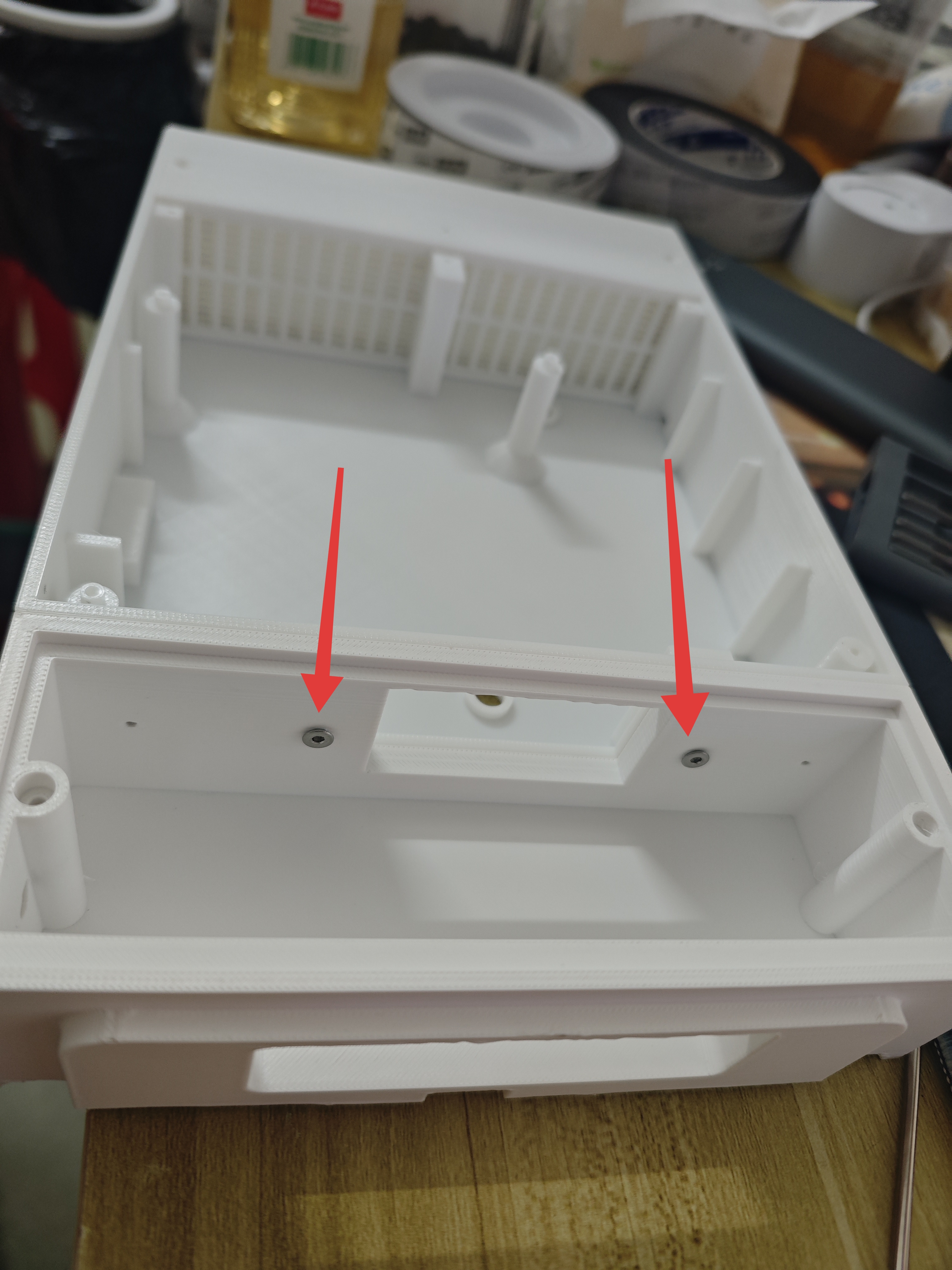

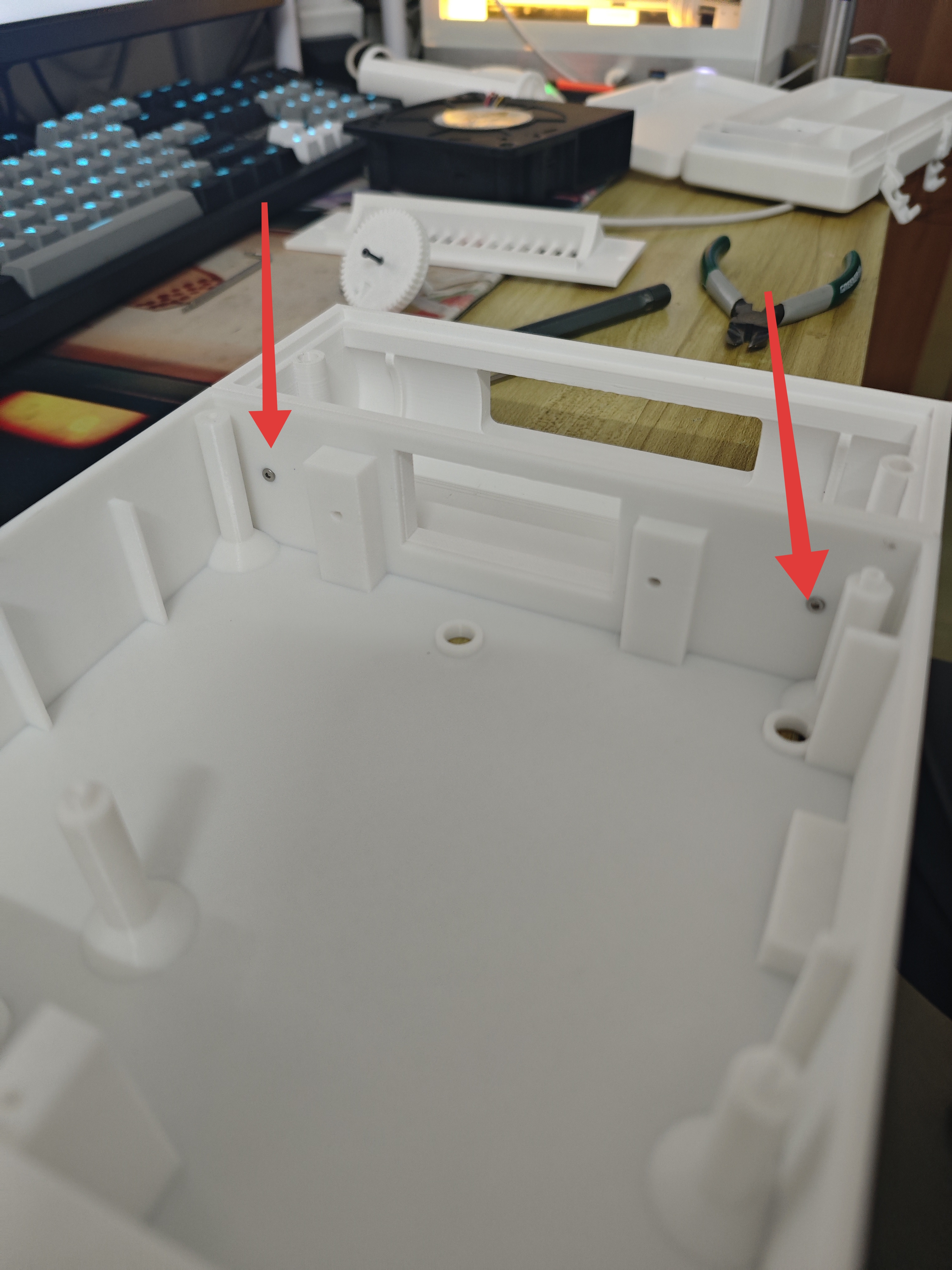

对齐上下主体，拧入M3螺丝固定。

然后从另一面拧入M2螺丝固定。此步骤可以跳过，两颗M3螺丝足以固定。

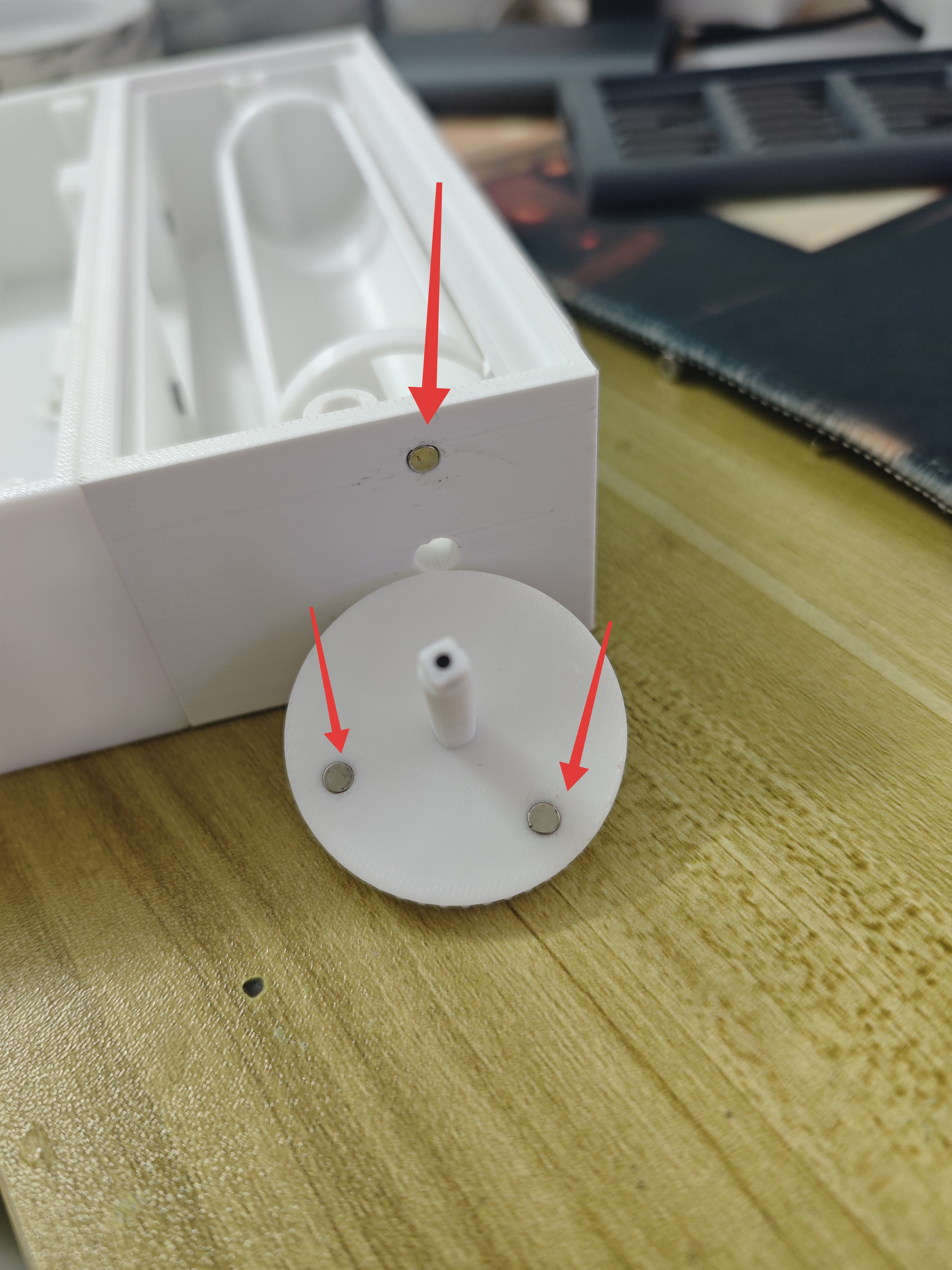

在下主体和旋钮上压入4*2mm磁铁，注意旋钮和主体上的磁铁应互相吸引，不要装反了。

模型中预留的孔洞刚好可以卡入磁铁，您无需胶水。但代价是需要很大压力才能压入磁铁。

将风向选择滚筒放入下主体，卡到位，用手多转几圈，确保转动顺畅（必要时您需要清理模型上的毛刺）

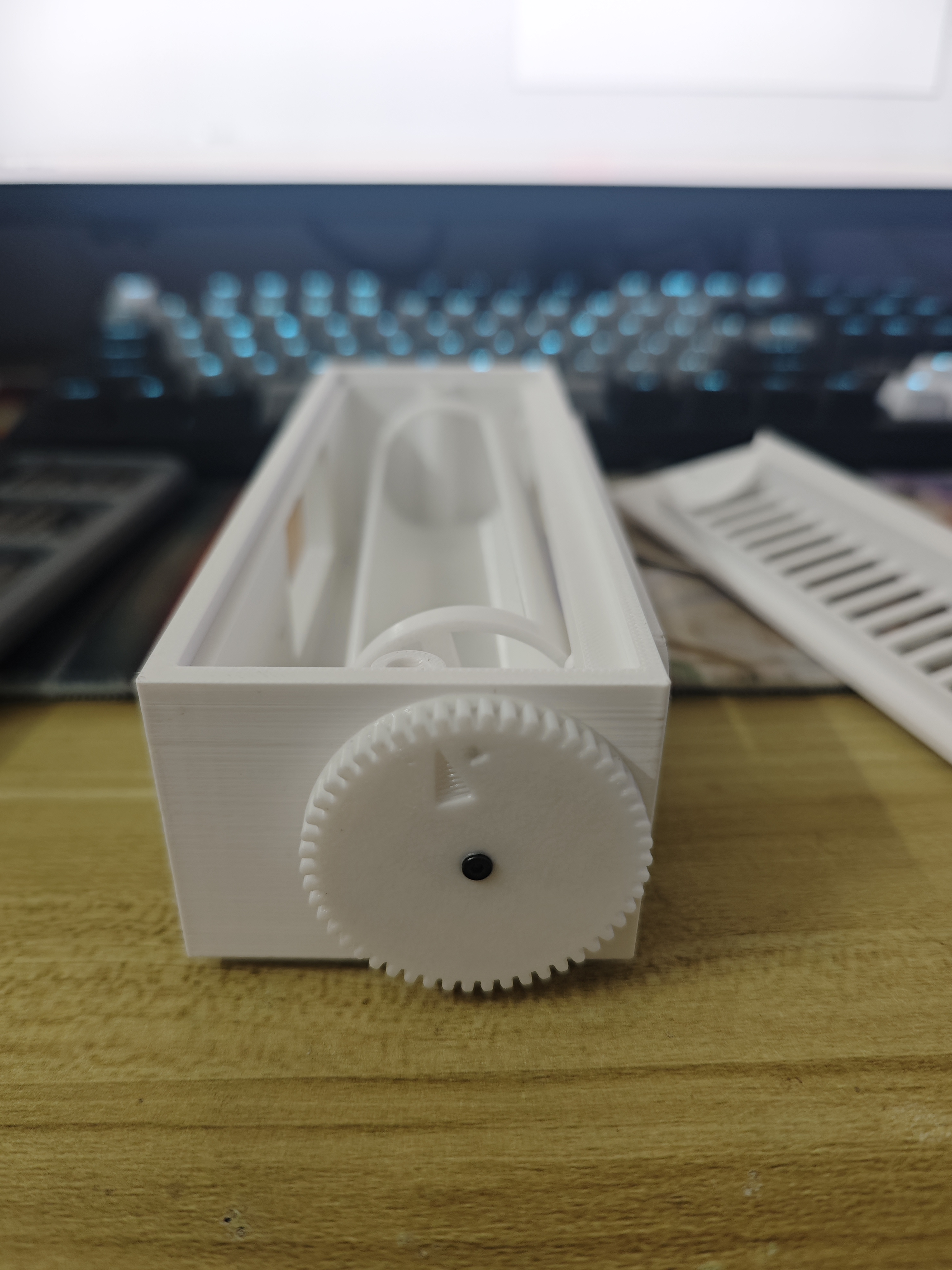

然后将旋钮轴从下主体的孔上穿过，将旋钮尾部的正方形轴卡入滚筒中，旋钮上的箭头应指向滚筒开口方向，压紧（轴比较脆弱易断，请小心操作）。

将M2*35螺丝穿入/旋入旋钮中，然后在另一面（滚筒内）锁上螺母（可以使用扳手，或者尖嘴钳操作）。此步骤可以跳过，使用M2螺丝是为了提高旋钮强度，防止转动时断裂。

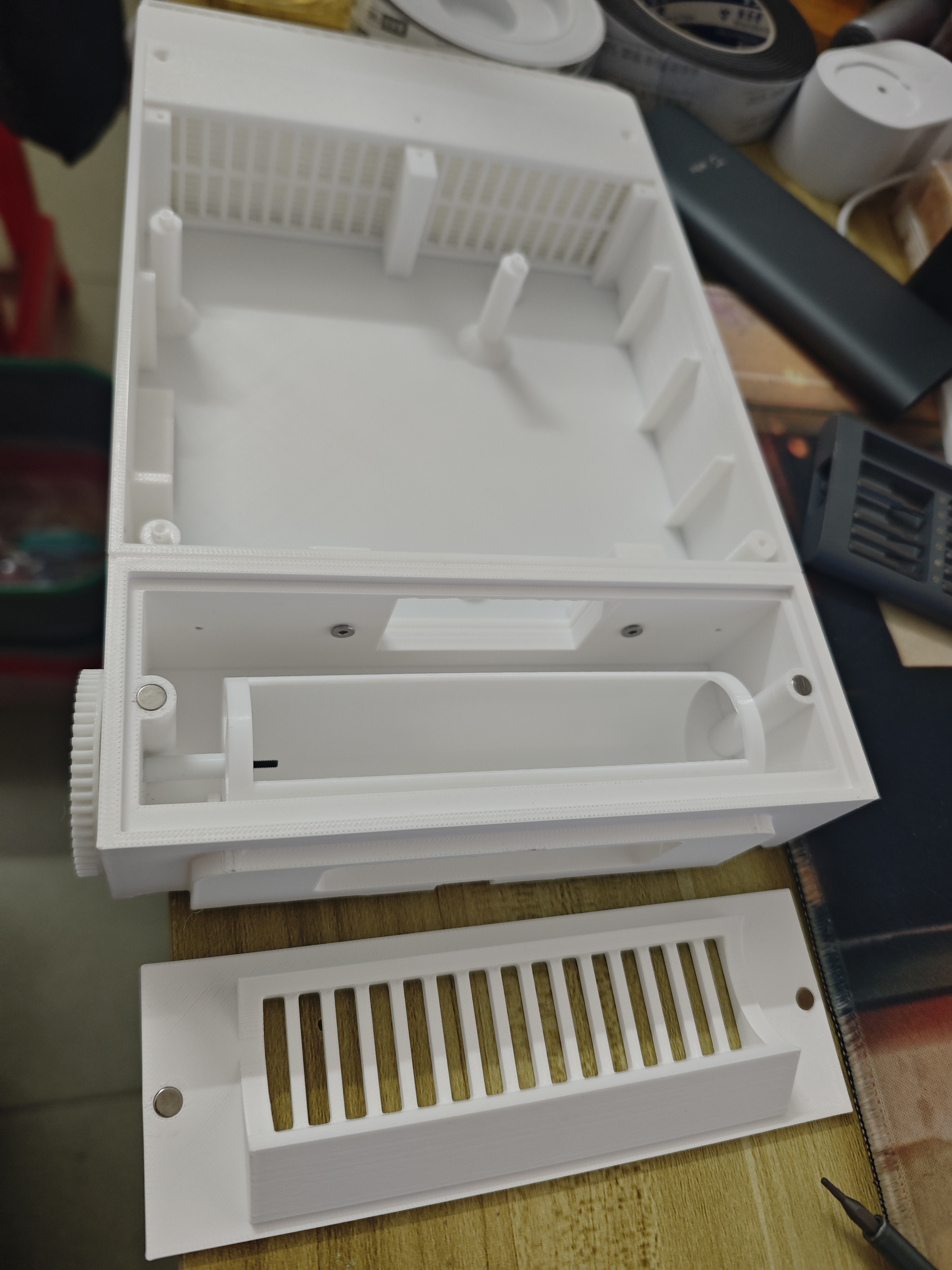

在下主体和下盖上压入6*4MM和6*2mm磁铁，注意他们应互相吸引。此步可以跳过，您可以打印螺丝版下盖（第四盘），然后使用M3螺丝固定。

盖好下盖，然后转动风向选择旋钮，确保转动顺畅。

将打印板升高，用工具撬出左侧底部进风口盖板

然后将打印板降至最低，放入装置主体，对齐机箱左侧突出的三个螺丝孔位，主体外壳放到位后，使用M3*10自攻螺丝和打印的垫片，锁紧主体。

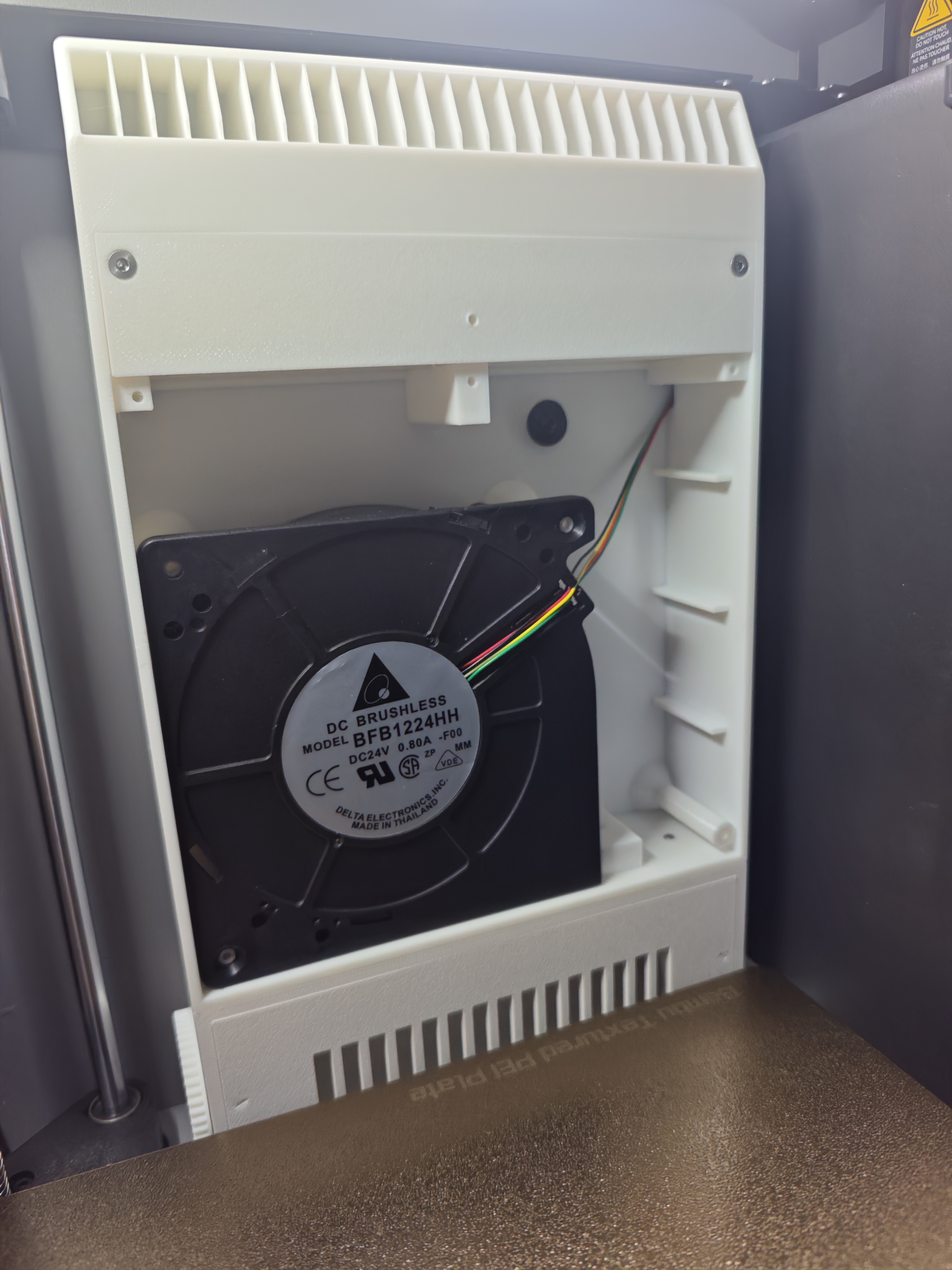

然后将风扇放入，风扇螺丝孔要卡进主体螺柱上的小突起。

风扇放好后，将风扇线缆从预留的孔洞穿出并接线，测试风扇是否识别。参考拓竹官方的风扇安装教程。不合规的风扇可能会烧主板，请谨慎操作。若您担心风险，可以选择外接电源使用（打印第5盘下主体）。

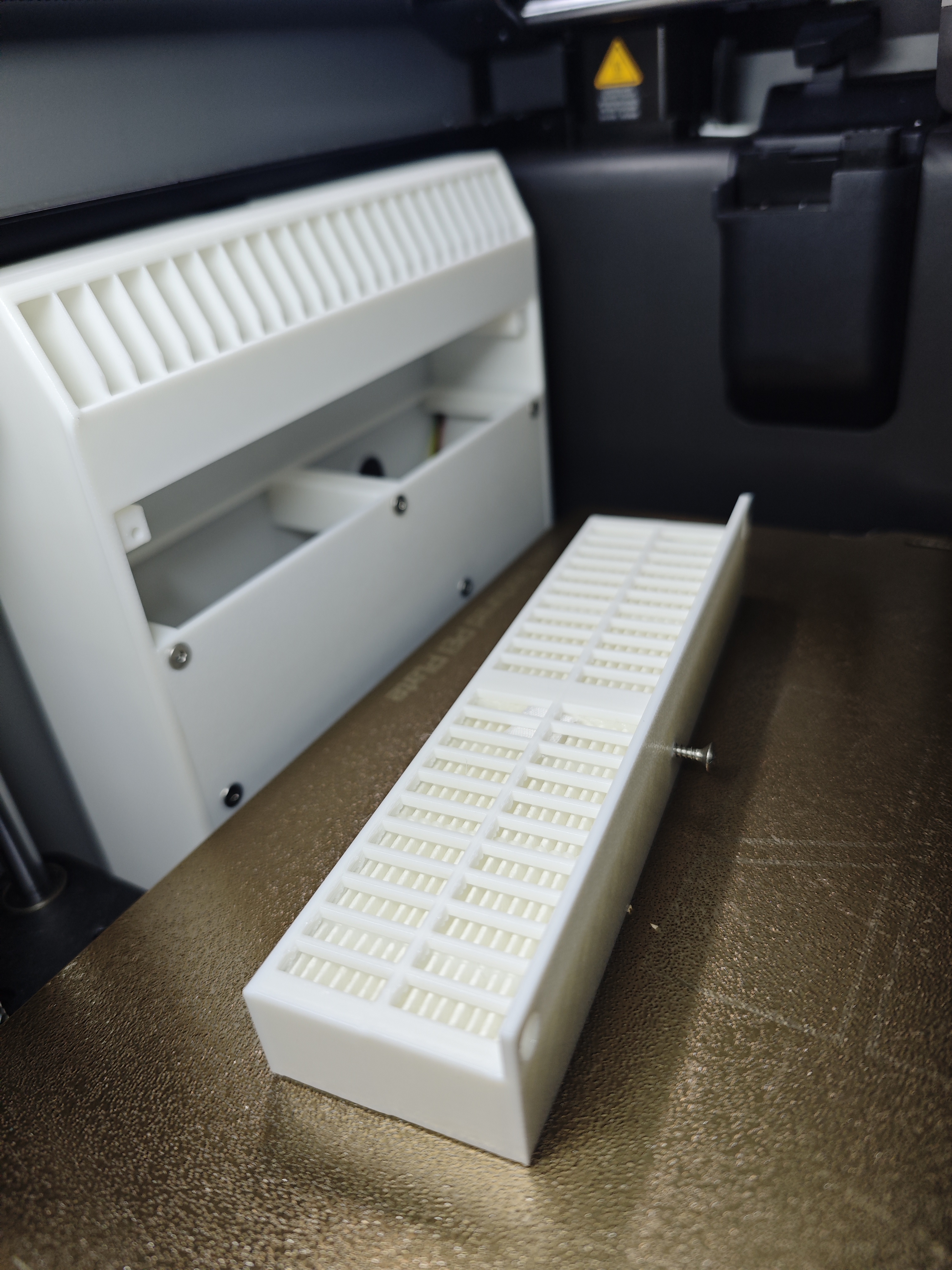

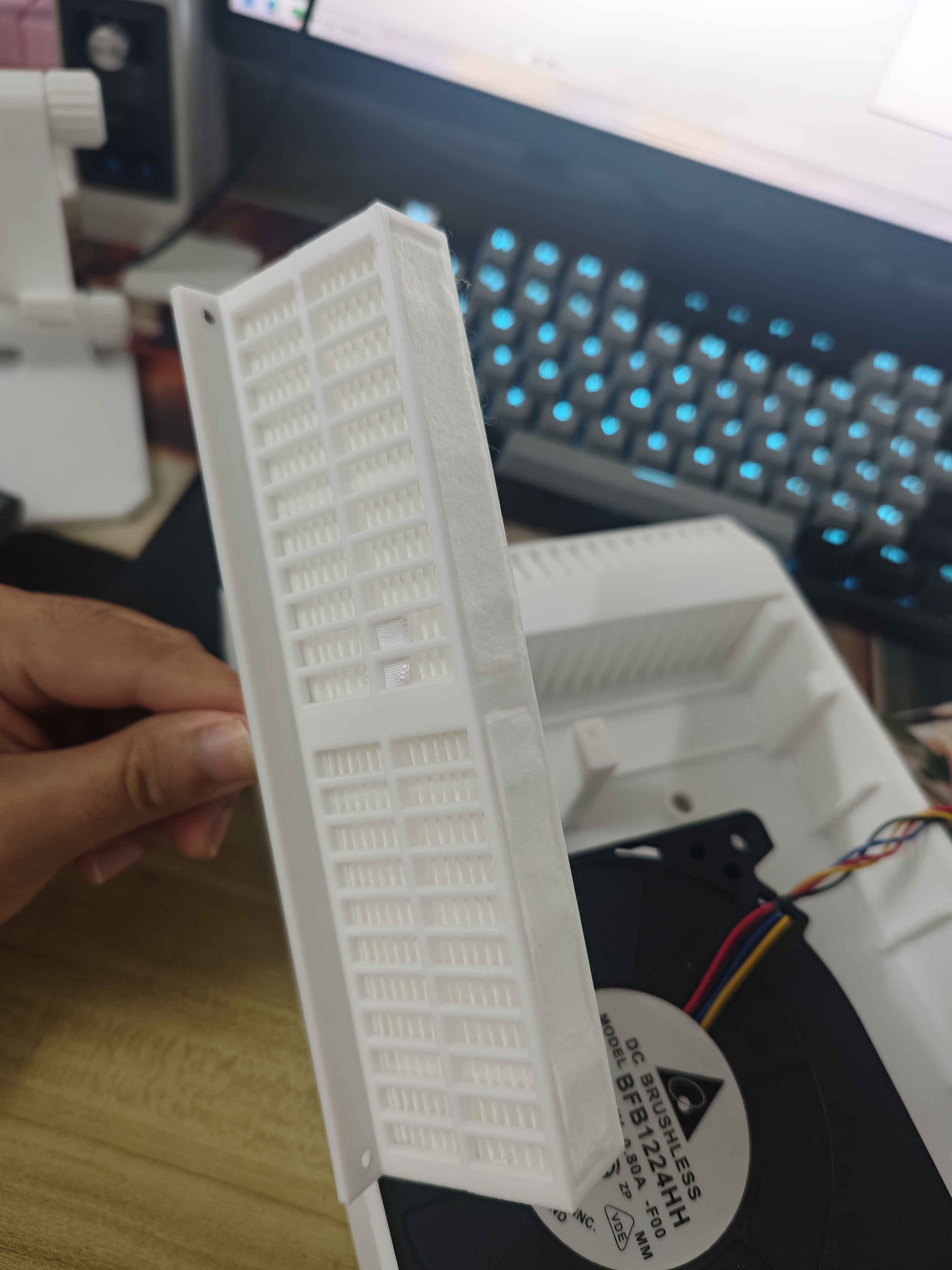

将适配的滤芯装入滤芯架，然后将滤芯架用M3螺丝固定至主体。

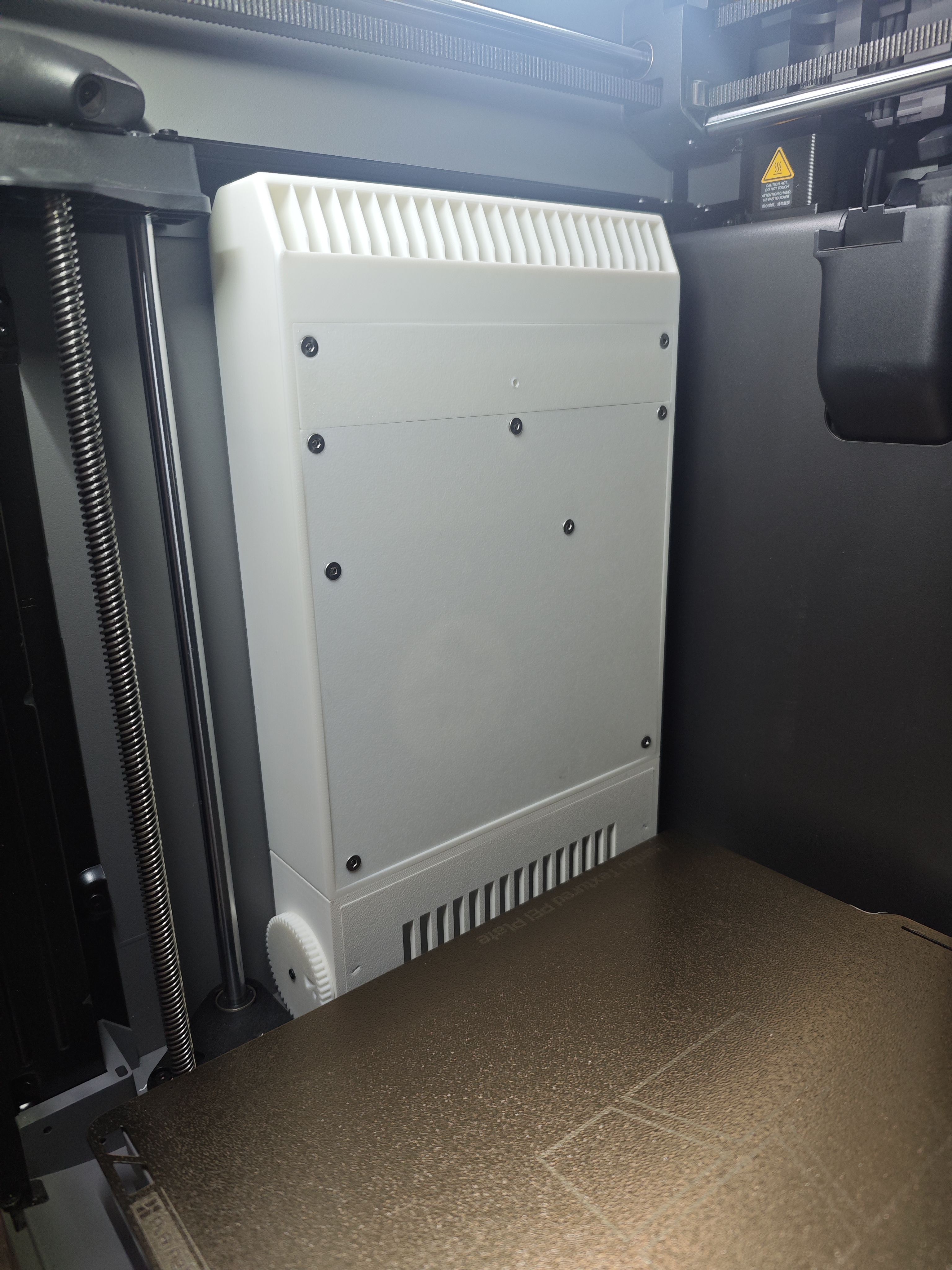

最后盖上风扇盖板，锁入所有螺丝固定。

PS：滤芯架中间有预留的螺丝孔，若需要更换滤芯，可以在此处锁入螺丝，然后拉出滤芯架。

现在，您可以愉快地开始打印了。
