2026.2.18更新

基于评论区反馈的问题做了一点更新

• 增加了延时继电器模块，达到预设温度后加热块断电，风扇继续延时工作一段时间
  • 延时继电器链接 款式GM-1101-3A
  • aliexpresslink1  link2
• 优化了散热器位置以及风道设计，减少散热块积热

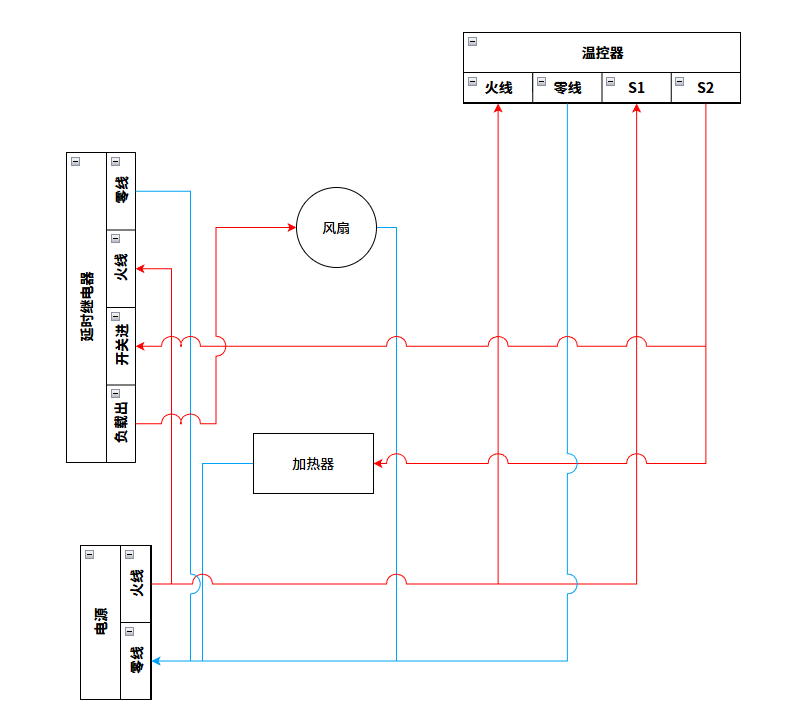

• 更新了接线图





  ——————————————————————————————————————————————————————————
  打ABS被翘边整的没辙了，可变风道的模块又把P1、X1现成仓温方案的位置占了，只能自己搓一个。

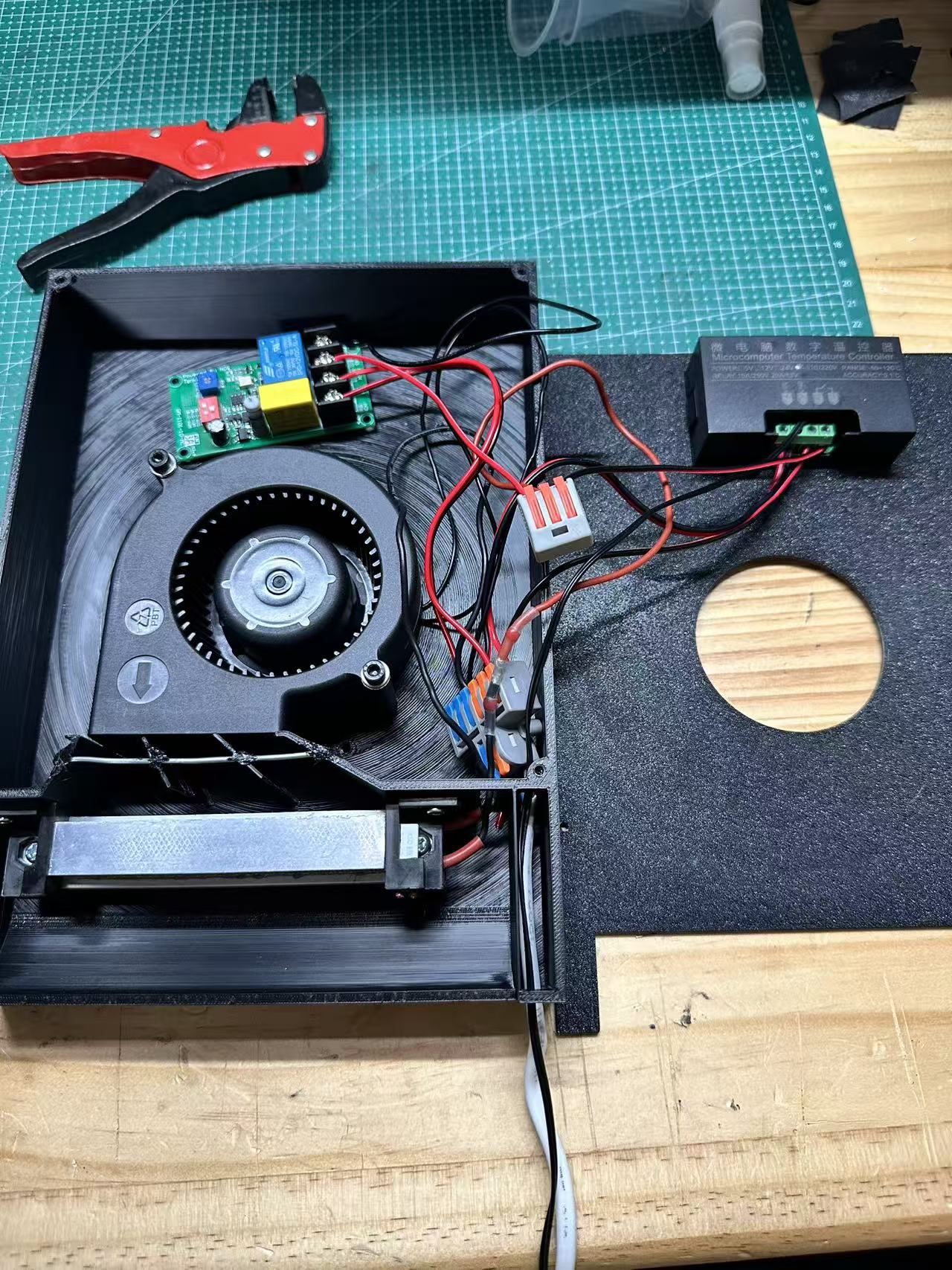

本方案的核心功能点如下：

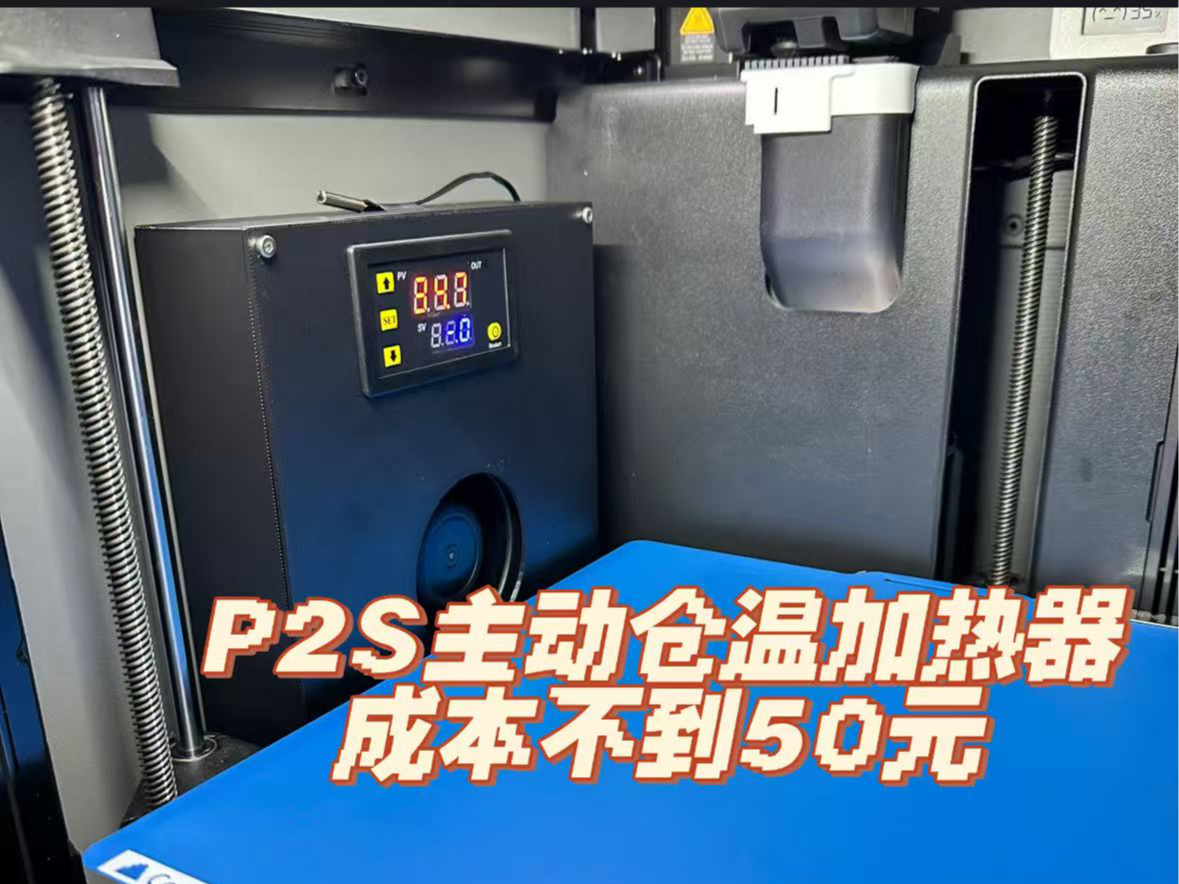

• 采用原厂辅助散热风扇固定点固定，免胶、结实、可拆卸
• 300w加热功率，加热快，仅依靠加热器仓温从20℃提升到55℃用时20分钟
• 底部斜下吹风道，尽量减少对于热床面的影响
• 成本低，纯220V方案，全部成本仅相当于24V方案一个电源钱

物料清单：

• 220v W3230数显温度控制器*1
  • 【淘宝】[https://e.tb.cn/h.SuexYSHFyrfixGj?tk=DKZ5f9pL0aA](https://e.tb.cn/h.SuexYSHFyrfixGj?tk=DKZ5f9pL0aA) HU108 「W3230高精度温度控制器数显温控器模块控温开关微型12V24V/AC220V」
    点击链接直接打开 或者 淘宝搜索直接打开
  • aliexpress
• 220V 300w PTC加热器*1
  • 【淘宝】[https://e.tb.cn/h.SG36mN9ddAHizqW?tk=dATBf9pp6FD](https://e.tb.cn/h.SG36mN9ddAHizqW?tk=dATBf9pp6FD) HU591 「220V绝缘型陶瓷PTC电加热器空气恒温速热发热片暖风机配件96A1」
    点击链接直接打开 或者 淘宝搜索直接打开
  • aliexpress
• 220v 9733 离心风扇*1
  • 【淘宝】假一赔四 [https://e.tb.cn/h.SueCk7WVpLiUVwa?tk=UIn7f9pp6xX](https://e.tb.cn/h.SueCk7WVpLiUVwa?tk=UIn7f9pp6xX) HU108 「EC交流散热风扇9733 12032离心涡轮鼓风机宽电压110-220V大风量」
    点击链接直接打开 或者 淘宝搜索直接打开
  • aliexpress
• M3*8 平尾自攻丝*7
• M4普通螺母*2
• M4*40螺丝*2
• 2进6出接线端子*1
• 0.75平电线若干
• 国标插头*1
• 线控开关组建*1（可选）
