Descrição
首先献丑了，去年双11开始接触3D打印机入手A1C。今年双11鸟枪换炮，优惠购入P2SC。在MW找了一圈没有心仪的增高支架，在某些站上也看到很多设计和功能不错的增高系统，可惜都是要毛爷爷的…..于是拿起键盘鼠标开干，完全开源。不会美化文案，先看视频吧。
Q群2415991 仅制作交流解答问题
增强扩展包 DLC ←查看 （可调速风扇）
----------------------------------------------------
远程控制需要米家蓝牙网关
实现远程开关风门，风扇，照明的控制，和米家APP自带的智能化设置
-----------------------------------------------------
温度判断需要小米温度计
实现通过温度触发条件来控制风扇及风门
-----------------------------------------------------
自动启停工作需要功耗插座
通过检测功耗来触发自动化流程开始和停止工作
-----------------------------------------------------
功能全开需要中枢网关
更智能的全自动运行，可以实现模式切换，不同的耗材模式在不同的温度下启动对应的智能化操作。
-----------------------------------------------------
更高阶的全自能需要Home Assistant HA
可实现自动获取工作料盘类型来启用对应的工作模式，还可以利用打印自身的温度和工作状态，节省温度计和功耗插座。
-----------------------------------------------------

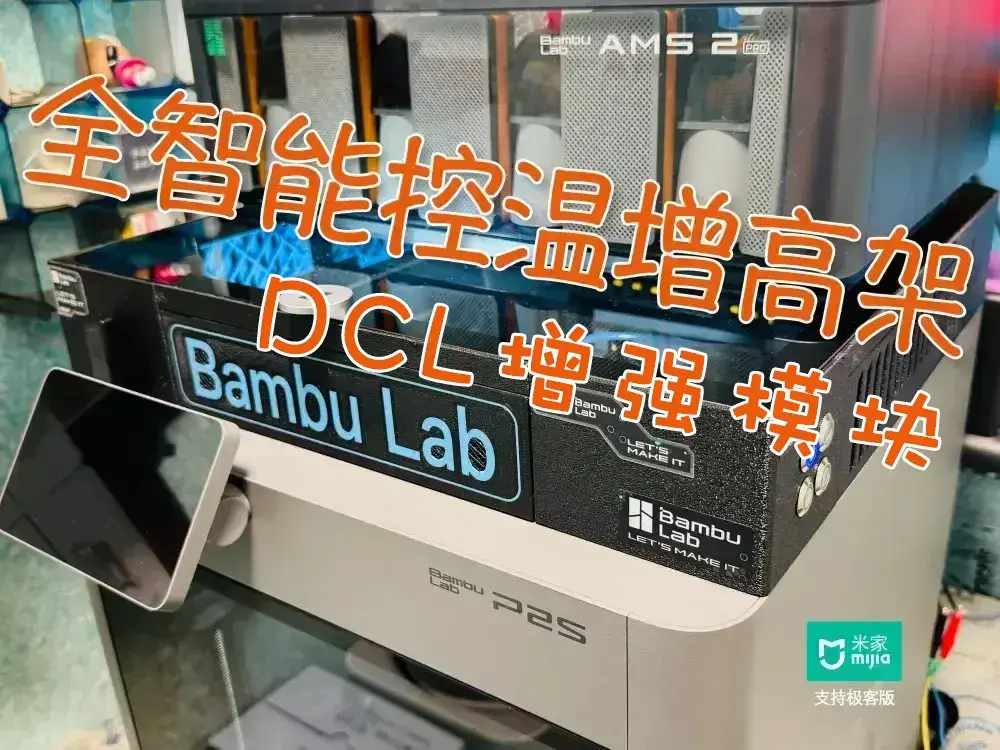

2025-12-20 新增PWM智能可调速排风模块 请点击DLC增强扩展包

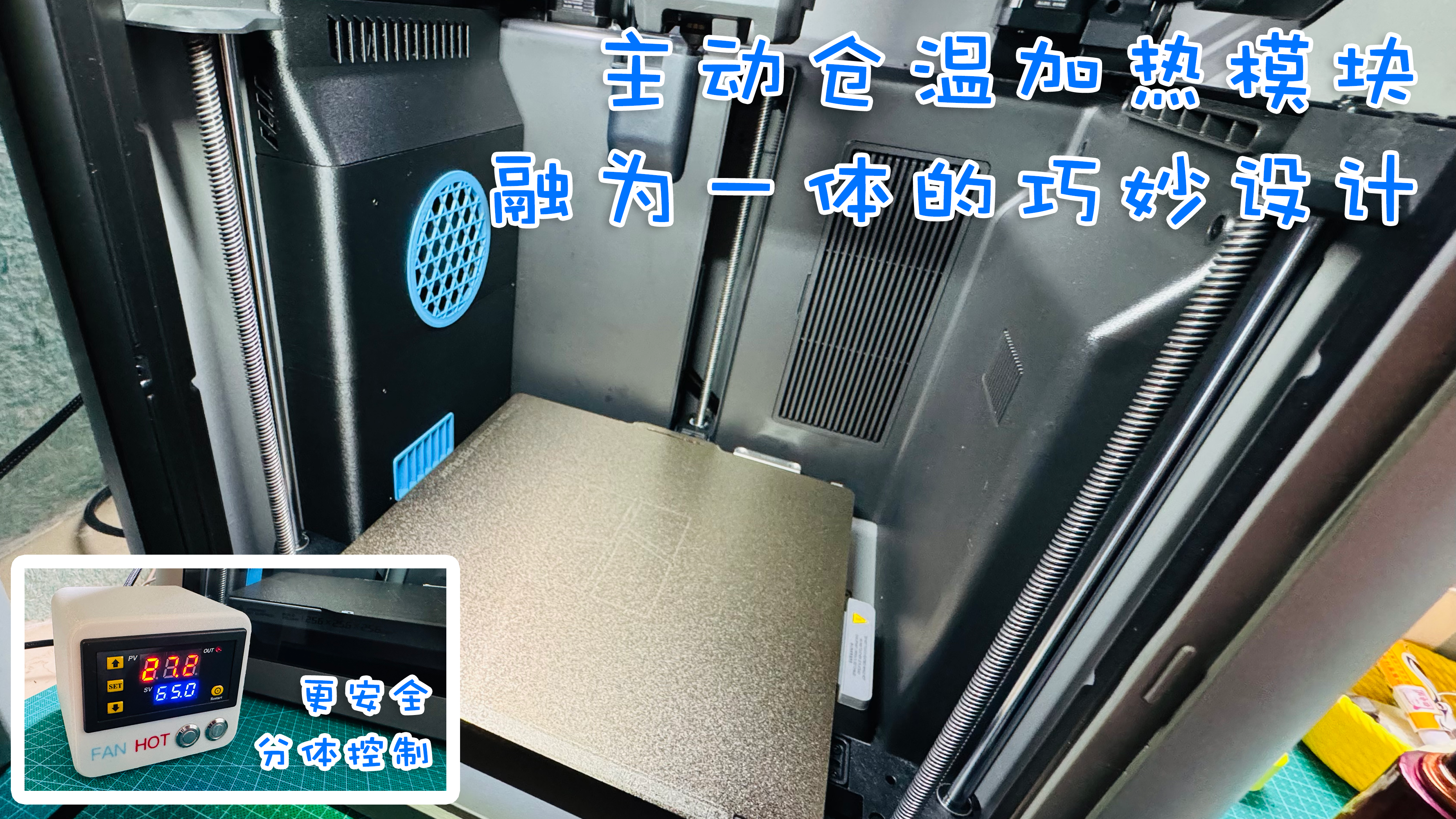

2025-11-30 主动仓温加热模块已测试完成。（依然开源）
采用分体式设计，主控部分可用于任何350w以内智能加热制冷控制。
-----------------------------------------------------------------------------------------------------------------------
2025-11-15 增加了P1适配 (已实测)
其他模块是通用的
修改智能控制盒后盖尺寸，请在配置文件中打印
------------------------------------------------------------------------------------------------------------------------
2025-11-15
更新组装注意事项和附件清单到PDF文档（指南中）
无线遥控支持（测试稳定后开源）

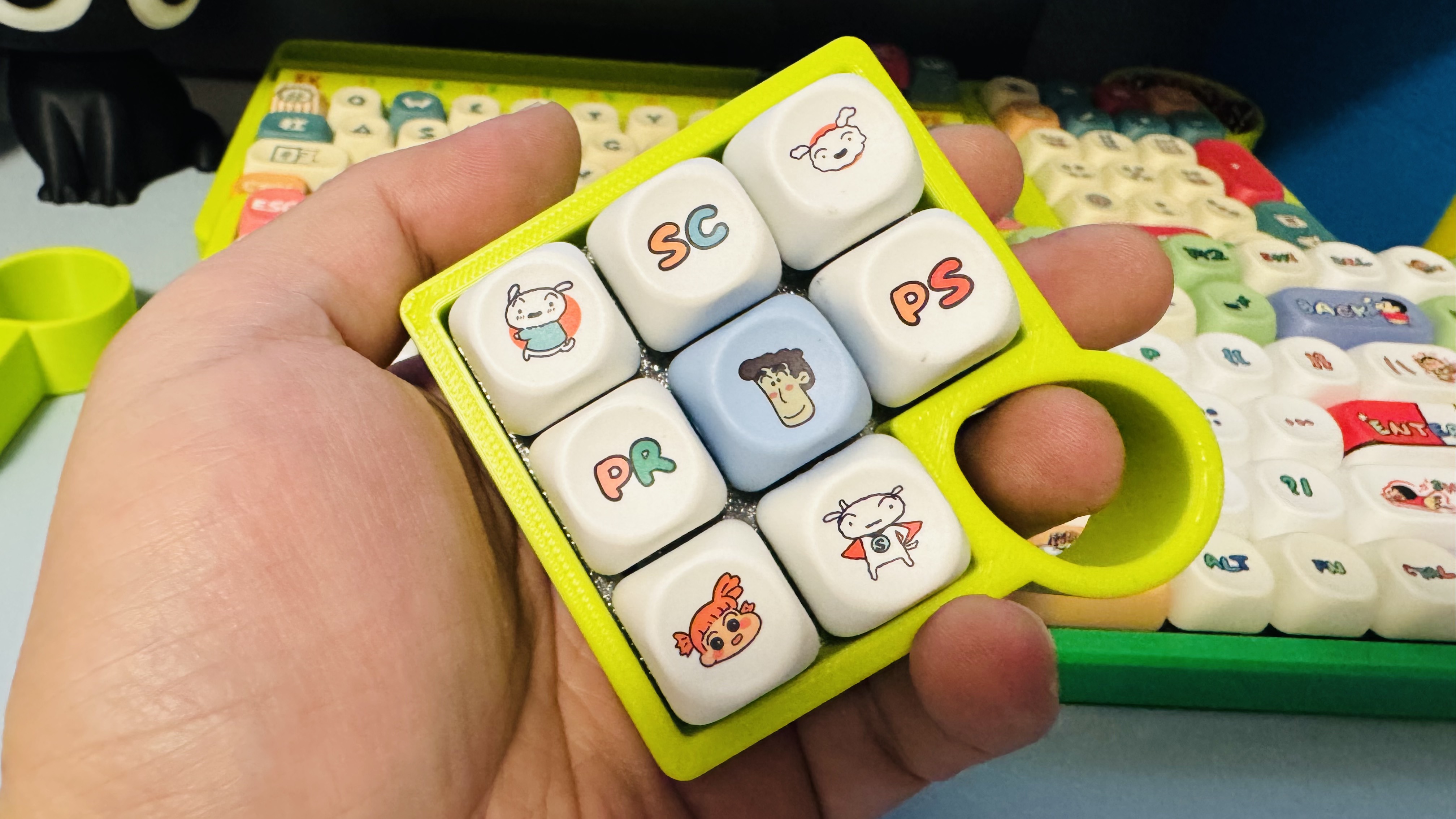

使用纽扣小电池的无线遥控器，需要米家蓝牙网关，可以控制增高架的模块和智能条件，也可以控制任何米家设备。
客制化设计，带小挂环，轴体支持热插拔，键帽也可以换，也可以打印，遥控器支持8键24控。配合极客版可以实现无限数量控。
------------------------------------------------------------------------------------------------------------------------------
复刻请仔细阅读每一行文字，这很重要。
*支架整体采用PEGT打印，设计风格极简，整体没有突出斜面，尽量不影响打印机外观，和打印机融为一体。
*支架设计使用分体设计，功能模块和支架可以分离（磁吸结构），后续模块升级直接替换.
*设计12v2a适配器为支架供电，功能模块直接在支架上自动取电，无需为模块单独供电。
*主支架设计预留8路电路控制方便后期升级模块，智能控制盒为系统供电并接入米家，支持米家极客版。
*全系统唯一最贵的配件可能就是小米温度传感器了，我选用的是mini3直接贴于支架内部劲量和打印自己的温度传感器靠近。
*复刻需要有一些基本的电工知识，基本的电线焊接动手能力。
*支架中pogopin公头请焊接每一条线路合计12条线路，安装pogopin时候请注意磁性方向统一，焊线请夹紧，磁铁会吸住焊头避免烫坏。
*按钮LED及按钮信号线使用awg30号电子线，其他线缆使用awg20电子线，模块中可以使用awg30电子线.

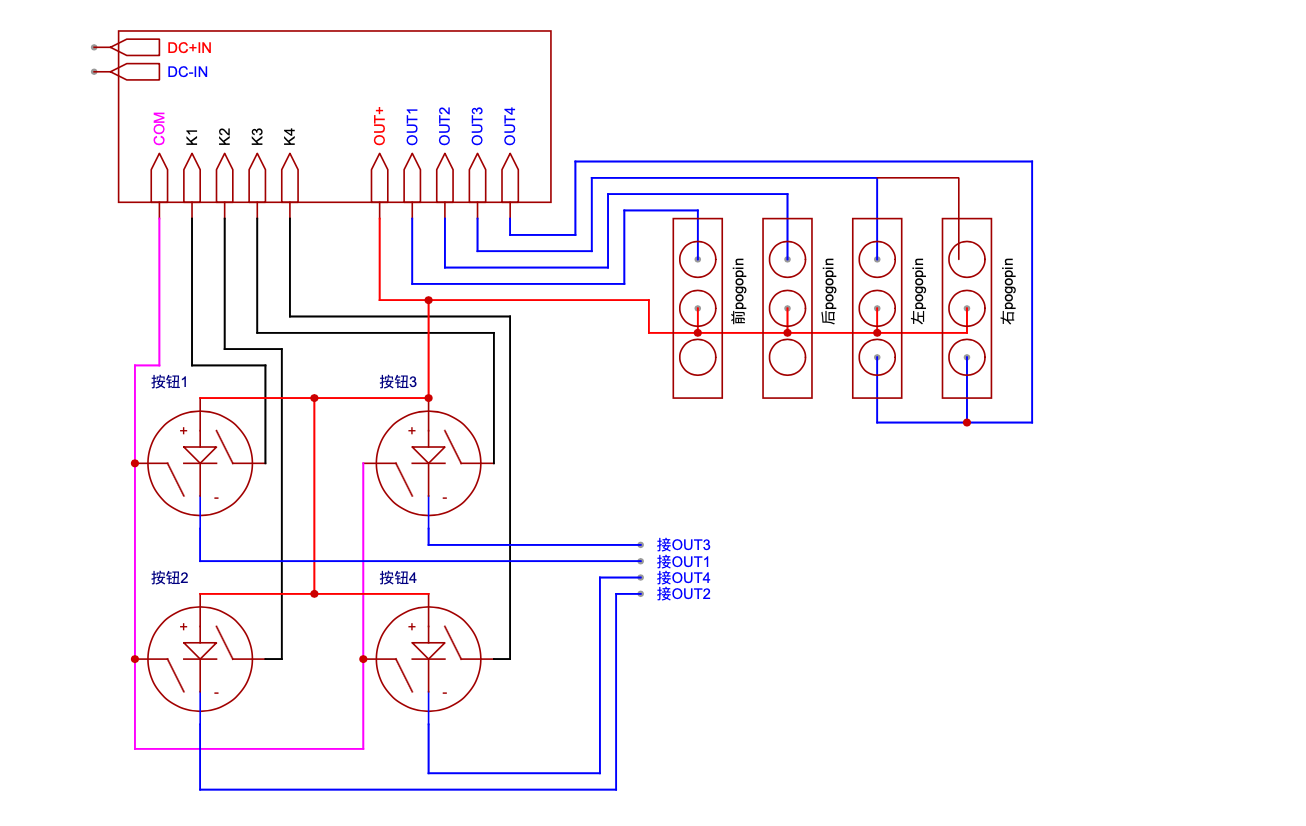

*下图原理图是按照左右同为风门的接线方式接入的，如何接入模块对支架中的布线并不影响
组装需要-四颗M2*12层头自攻，四颗M2*8层头自攻.另风扇需要M3层头螺丝和M3螺母。
推荐耐高温黑胶K-586（免垫片密封胶）在全部对接头处使用，增加密封性和稳定性，此胶干后可以轻松去除不留痕.
请准备Eva泡棉胶带，1用与覆盖走线凹槽。2用与增加与玻璃盖板的密封度。用于模块和支架之间的公差密封。
磁铁使用的是5*4强磁铁50颗，际到手厚度约3.5
组装效果图

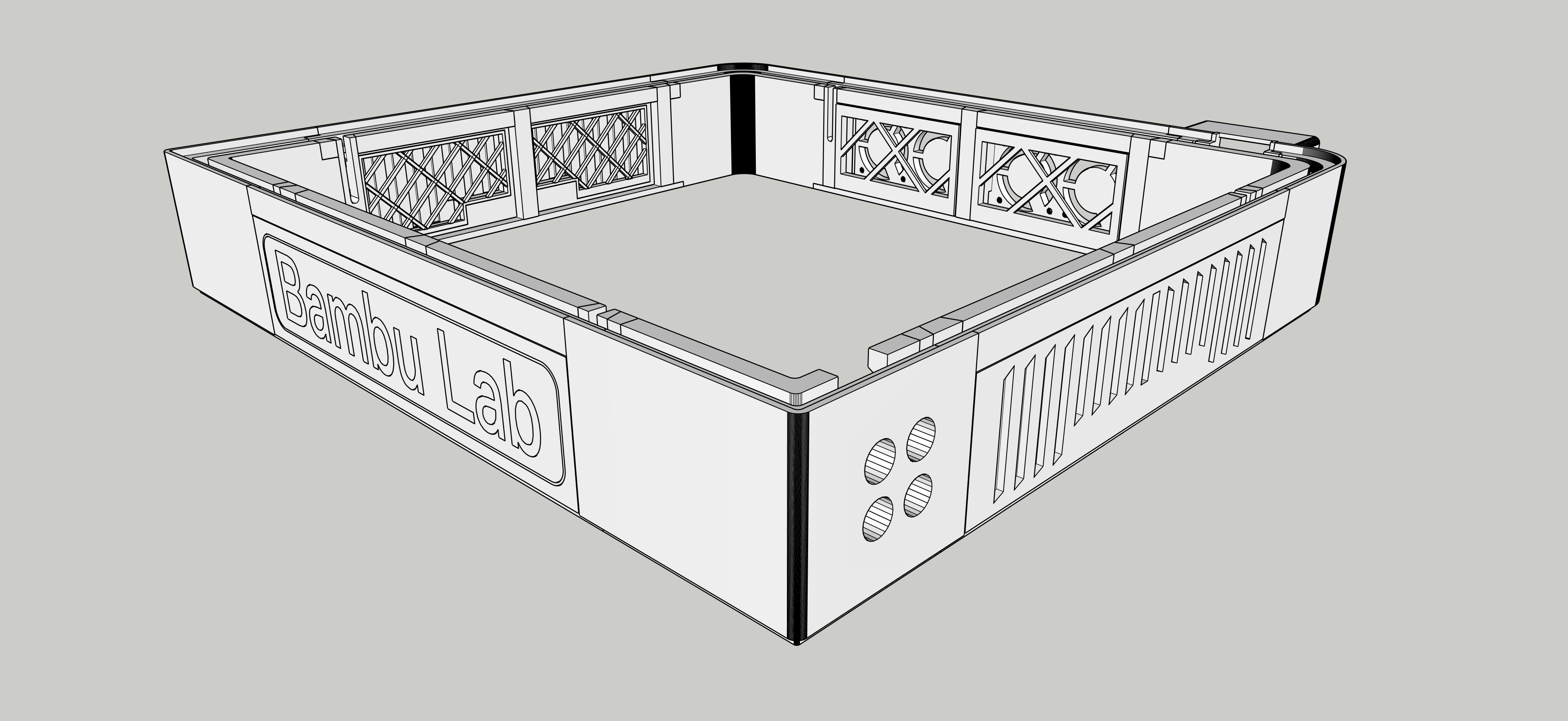

主支架

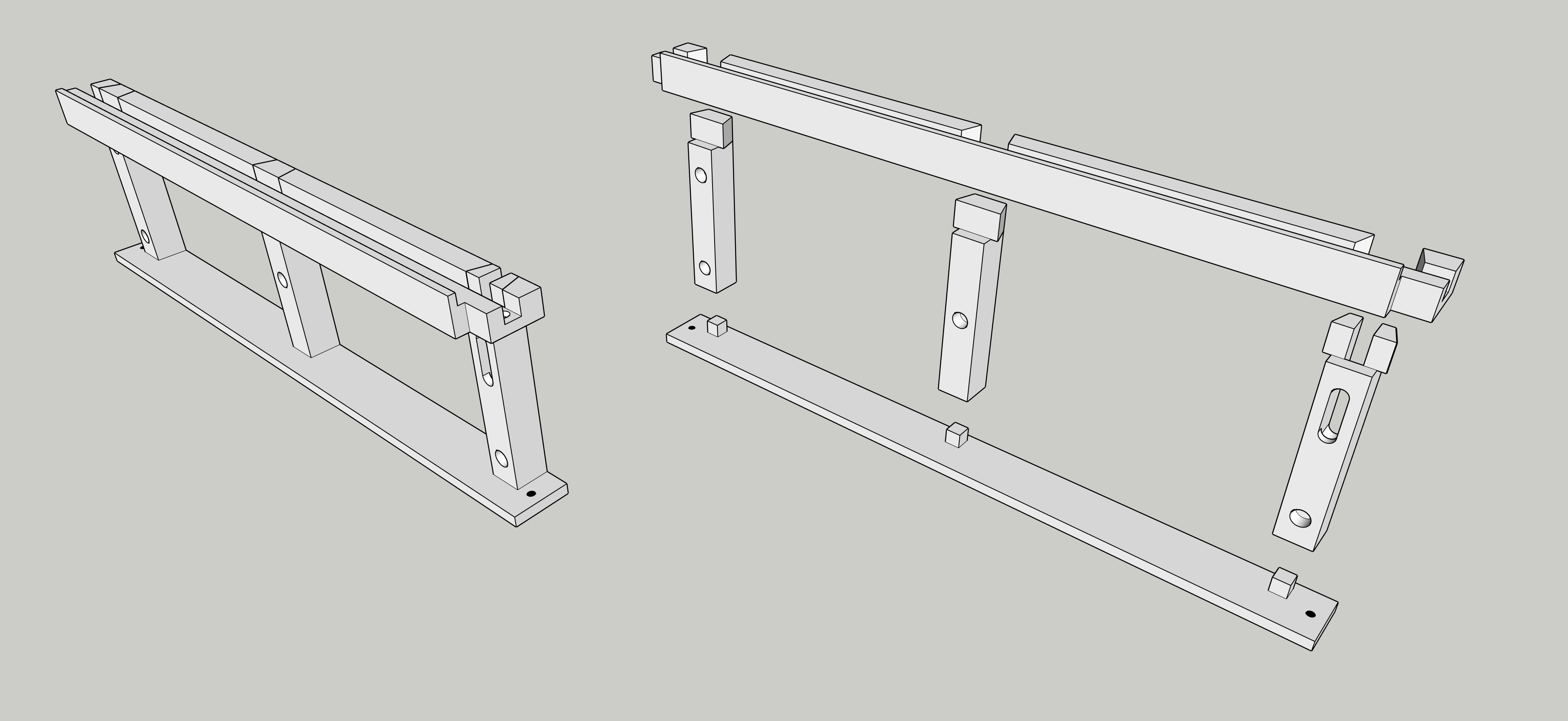

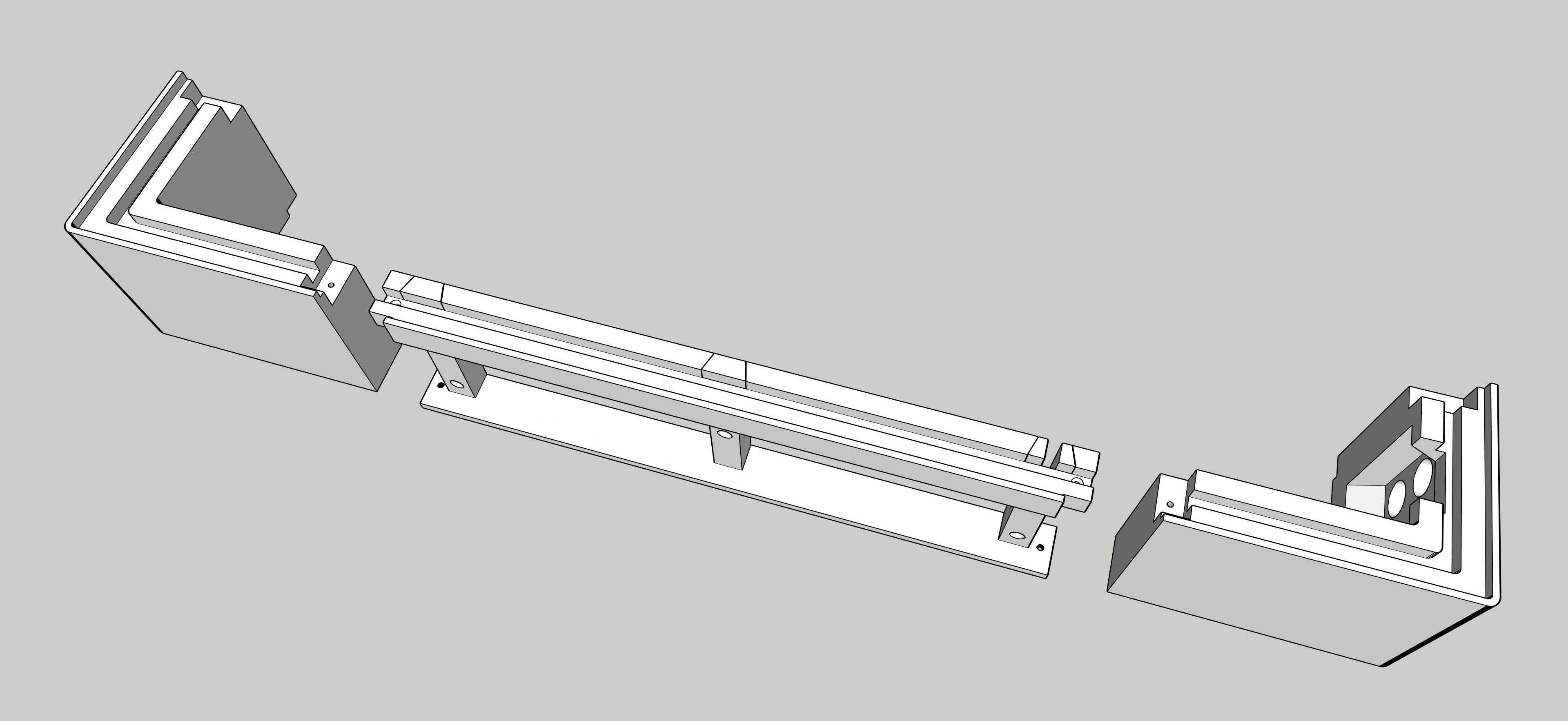

横梁组装

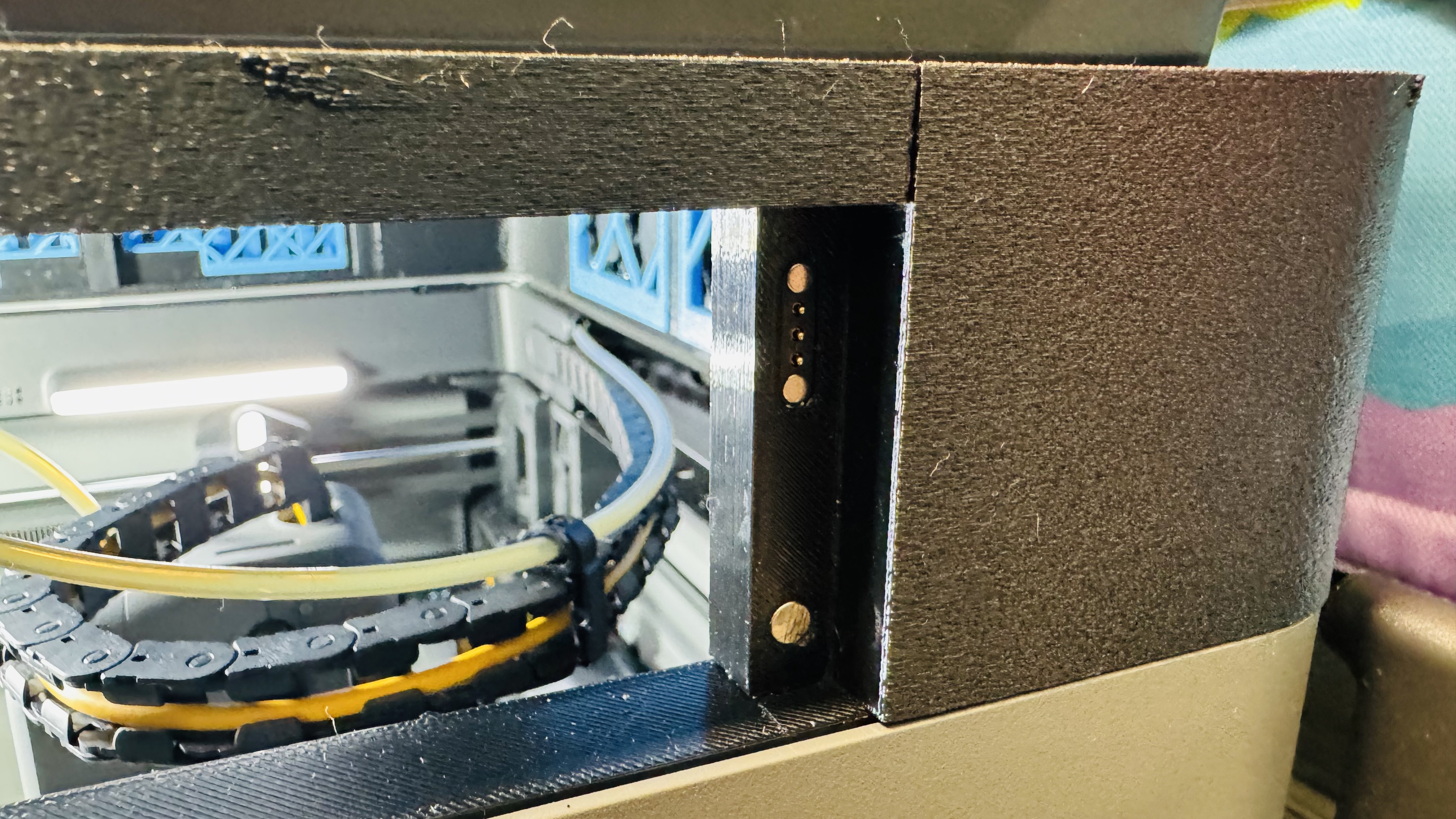

主支架pogopin安装效果，在支架后部安装，可以用9904万能胶不发白少许固定，请确保pogopin的平面和内框处于一个平面这很重要，安装完成确认线路无问题用黑胶填满安装孔。请忽略的我打印效果我这PEGT才15元一盘。
架梁组合
主支架

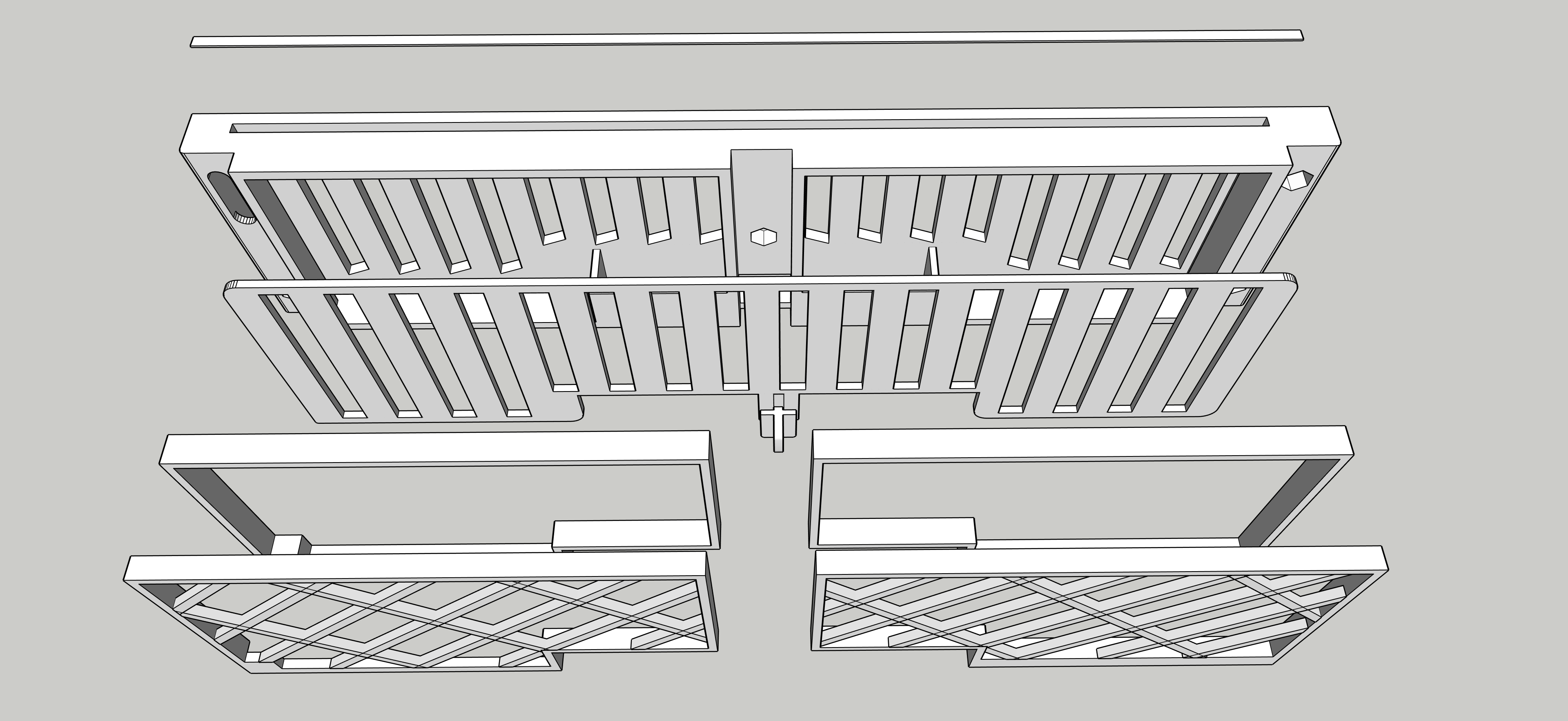

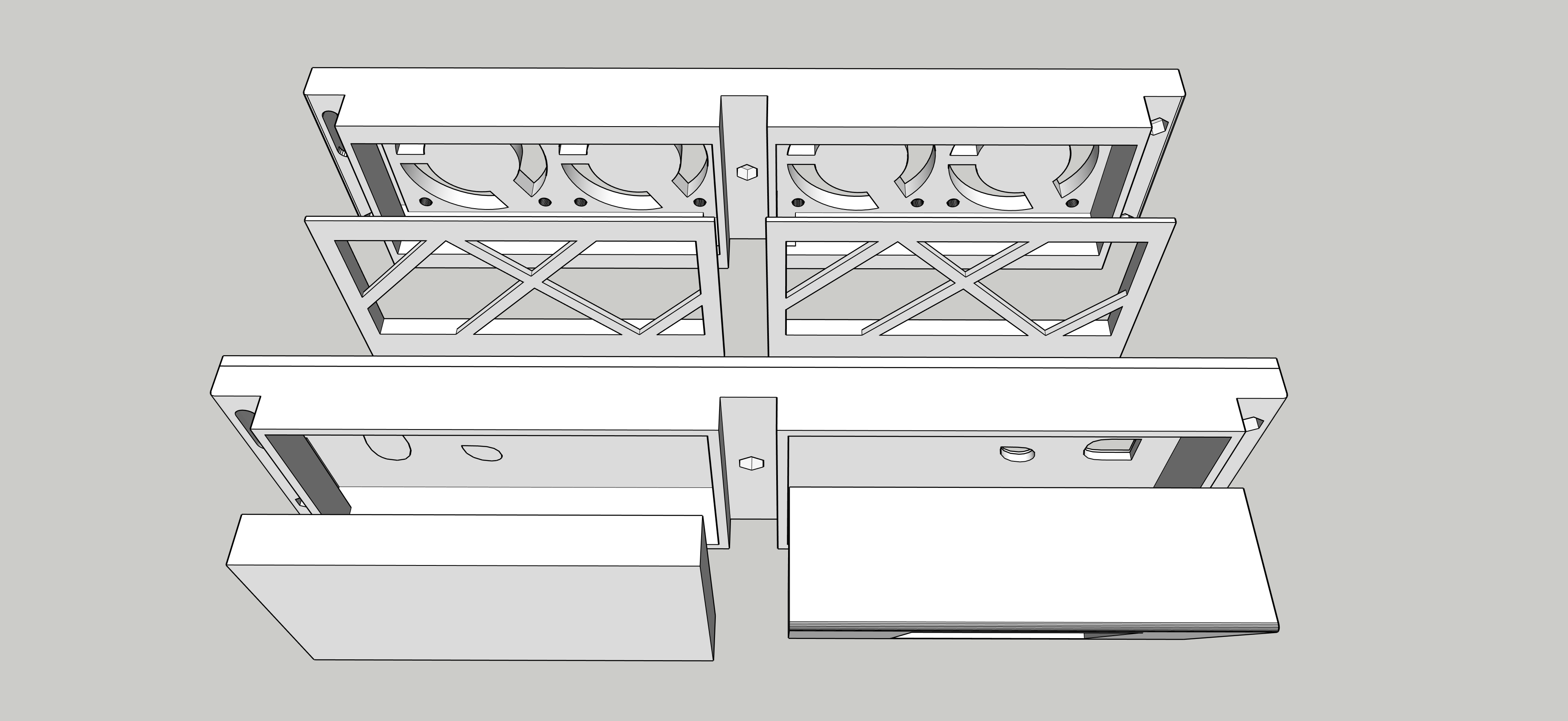

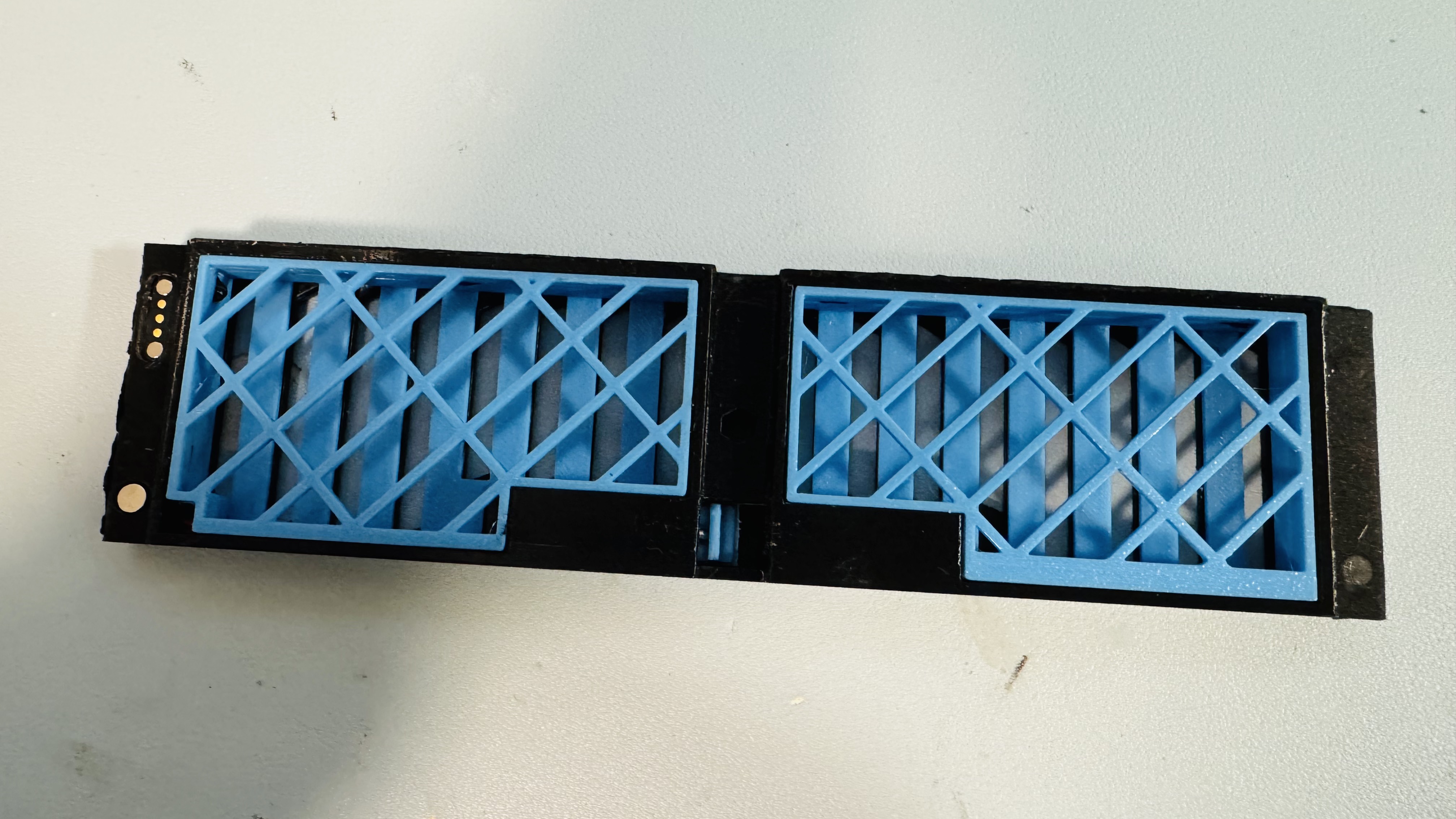

风门组装有一些难度 以下是结构
确保风门能够无助当开合
pogopin上触点为开启电磁铁负极，下触点为关闭电磁铁负极，中间触点为公用正极。
风门装饰板也是给风门页板定位的，用于压紧页板减少缝隙，请确认风门能正常开关后用少许胶水固定。
电磁铁不可以长时间通电，调试期间请注意。在智能模块中可以设置此路开关为点动模式，500毫秒即可。
在极客版中可以用自动化延时500毫秒关闭.
一个风门需要2个电磁铁一个开一个关，电磁铁不一定要挨着风门推板，给一定的间距可以获得更大的推力，设计安放空间有富余，便于调试。
电磁铁连接线焊接请注意绝缘。
贴填充泡棉增加密封性

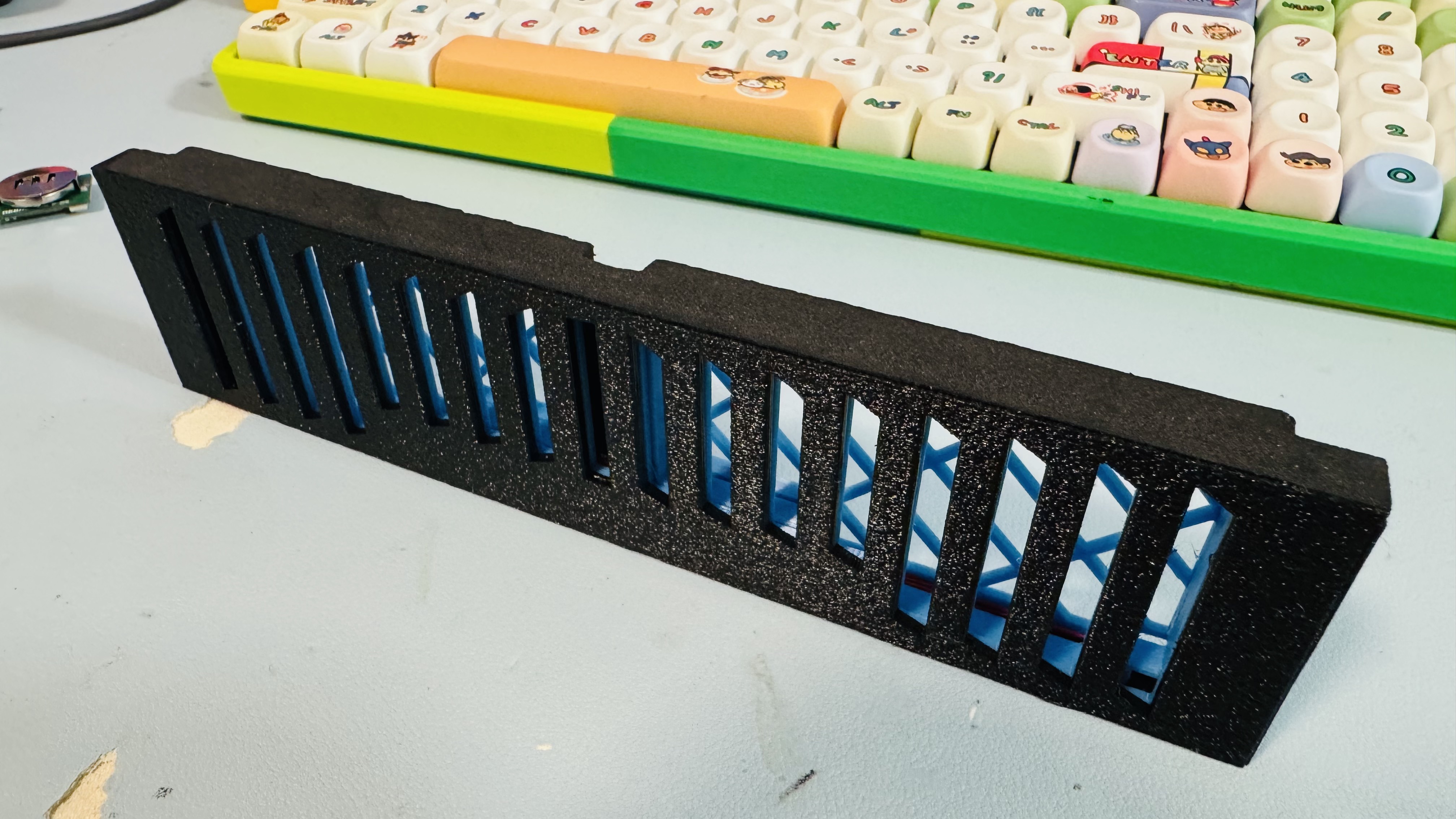

排风和照明组件

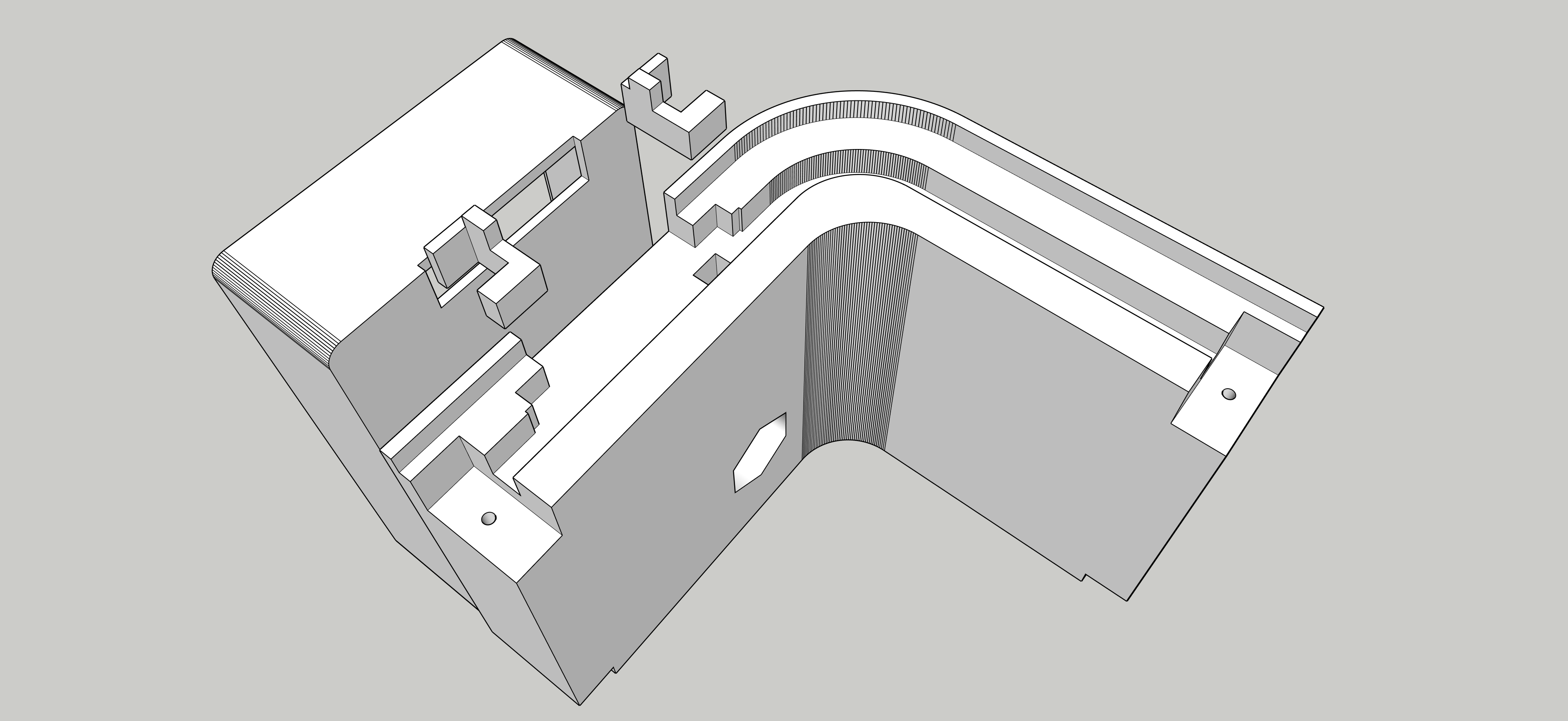

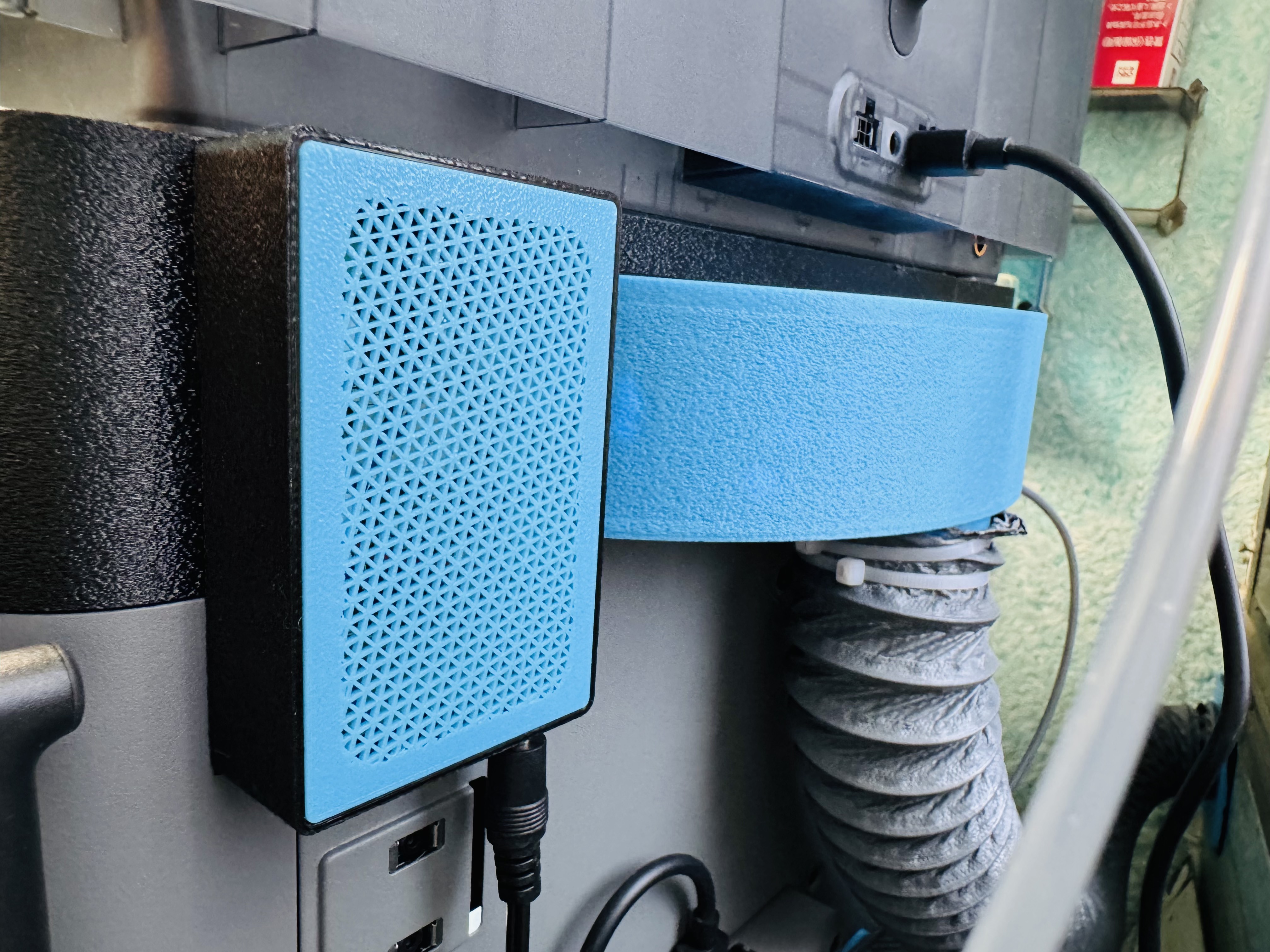

后挂智能盒
智能化。
智能化主要要米家温度计来实现温度监测，一开始温度计是设计在照明面板上，后发现此处和打印机自己的温度监测差数很大，所以温度模块请贴于框架内部，越靠近打印机自己的温度探头越好。
其实硬件搭建完成后智能化是可以很灵活的，米家APP可以实现达到温度后执行某个开关的开启和关闭。由于智能模块已经接入米家，所以小爱这些都是基本操作了。
重要的是米家极客版，这个可以丰富全部的操作，对自动化进行深入设置，实现多模式切换，可以为每一类耗材的温度需求设置一个模式。还可以实现温度播报，视频中的效果都是米家极客版实现的。截一个极客版的图吧。

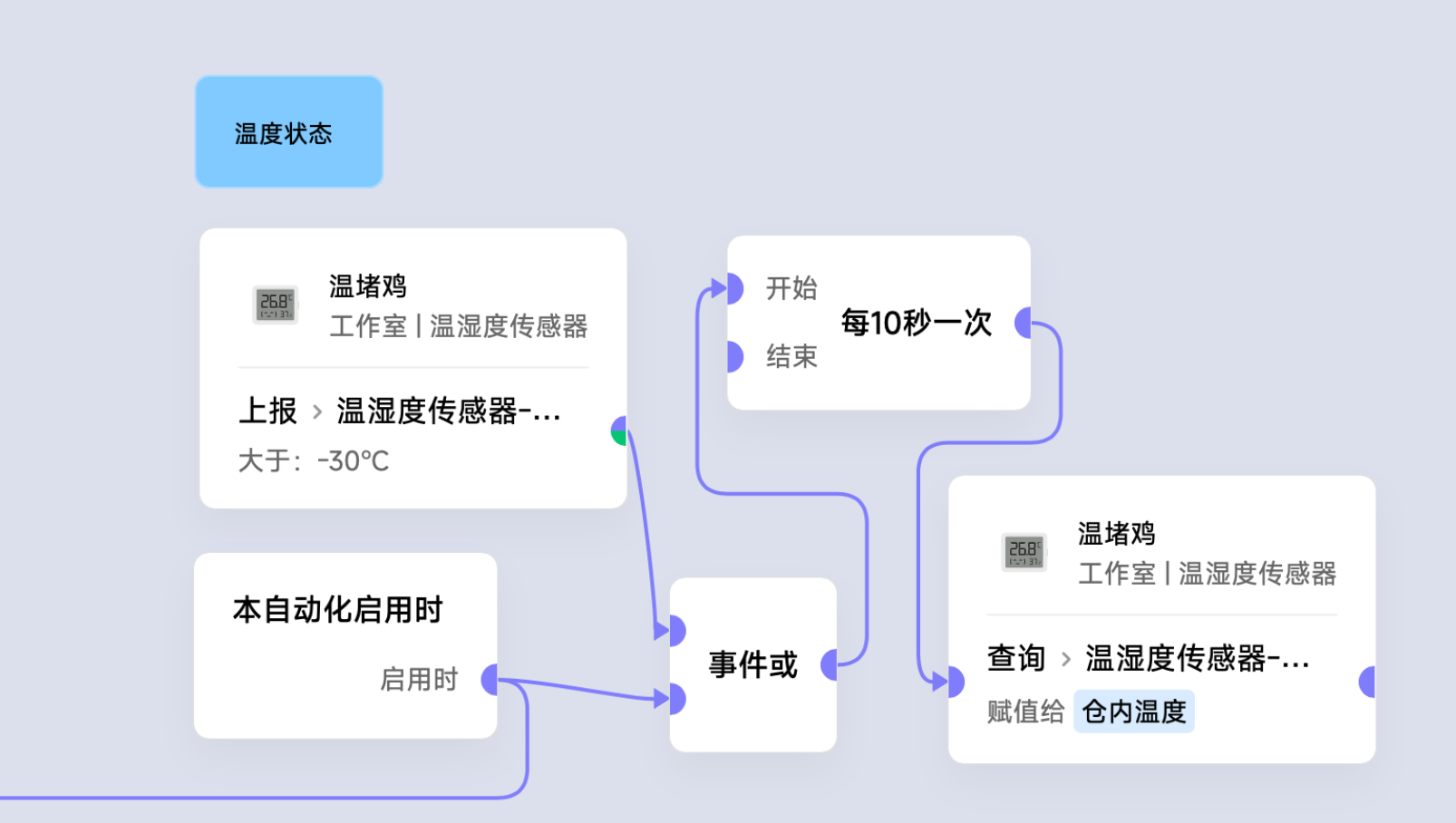

极客版温度监测
这一段时视频中自检的效果，自检是为了自动化启动时候获取模块的状态并赋值给变量。
工作模式切换 可以实现小爱同学、手机、遥控、无线开关的模式切换。
配合供电插座还可以监控打印机功耗来判断打印机是否正在打印或者打印完成，并触发一系列事件。

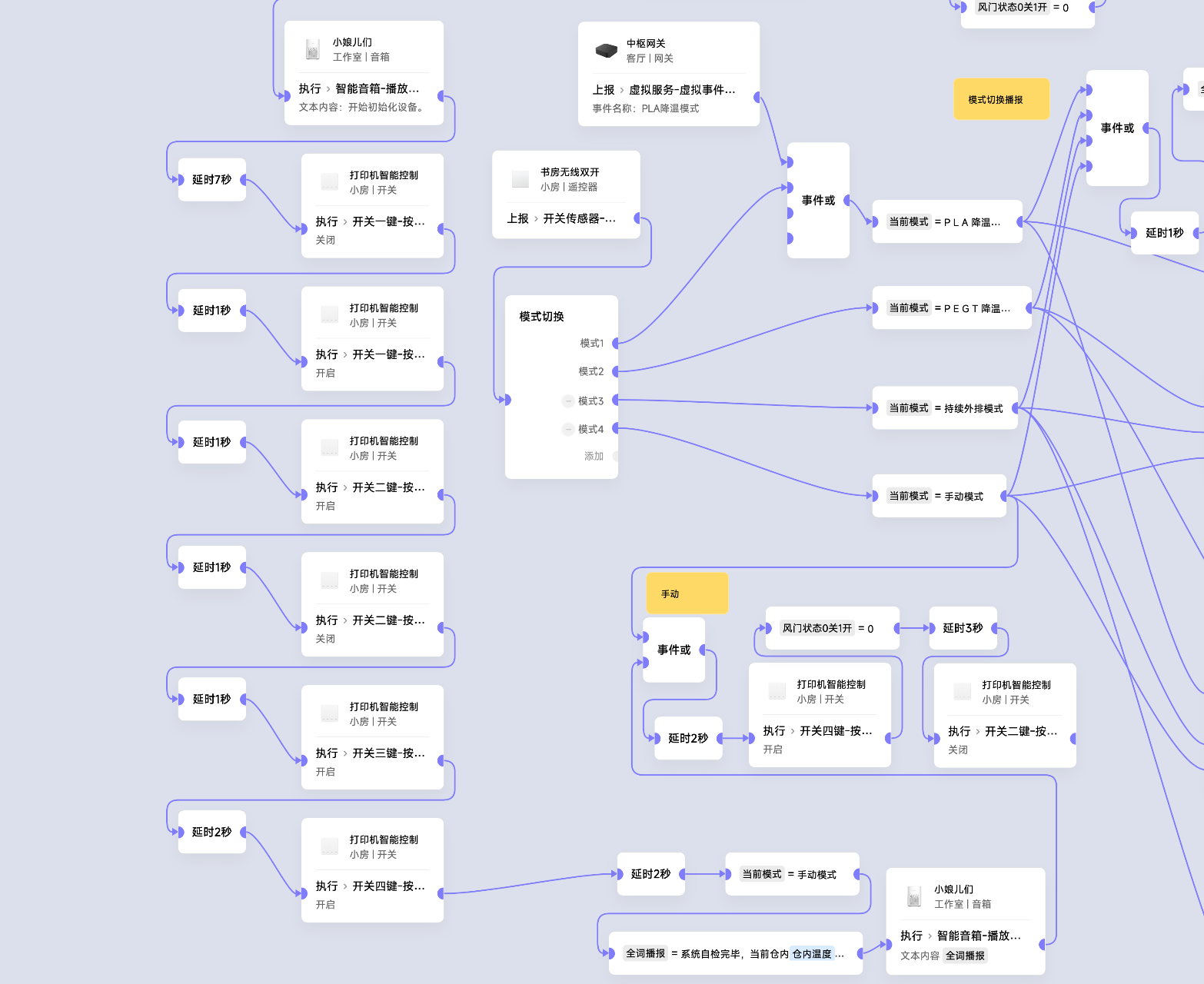

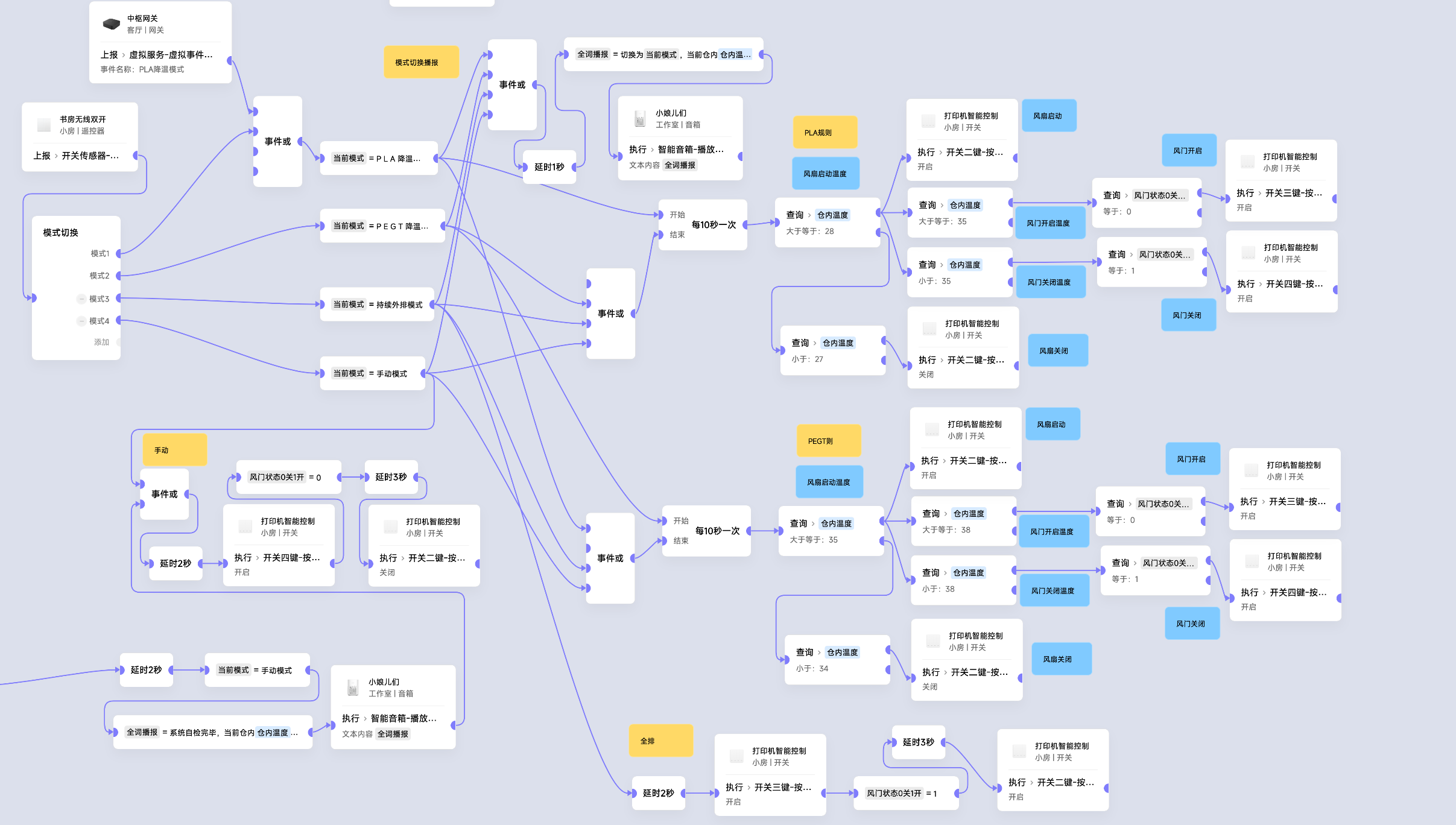

下图是配合功耗检测打印机工作状态的极客版自动化工作流程，图片很大 放大了看。
极客版自由发挥的空间很大，有兴趣我可以建一个群大家一起讨论玩法。
目前仅做了照明、风门、散热和盲板模块。加热模块还需要长时间测试后才敢发，热循环模块有一定的安全风险，需长时间测试。
材料清单：2025-11-15改编到附件中 个人真心很讨厌打字，不知道文件编辑有没有错误。有错改之。
