Descrição

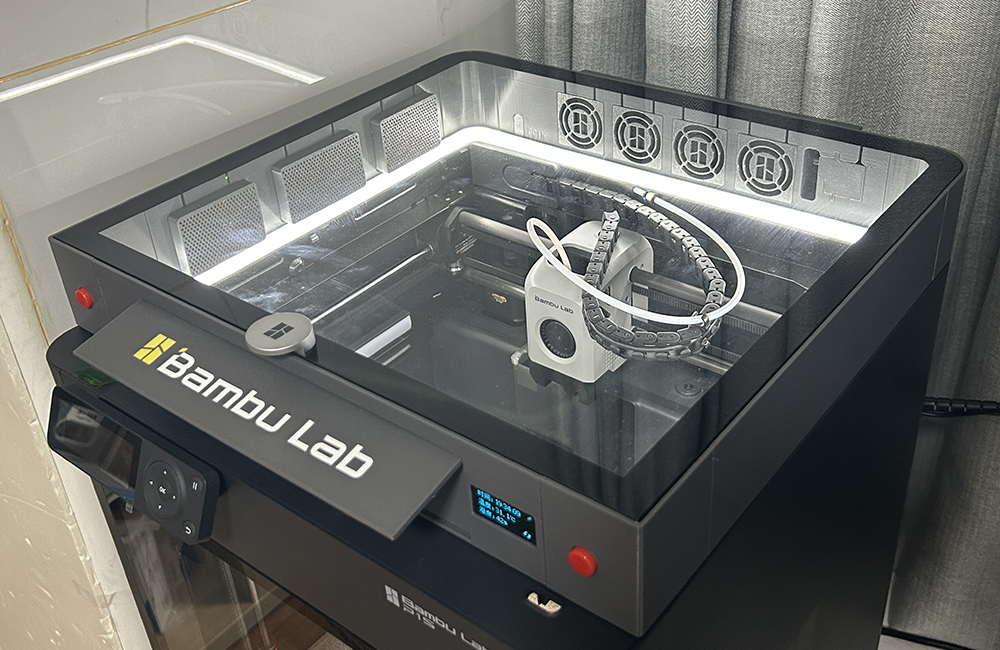

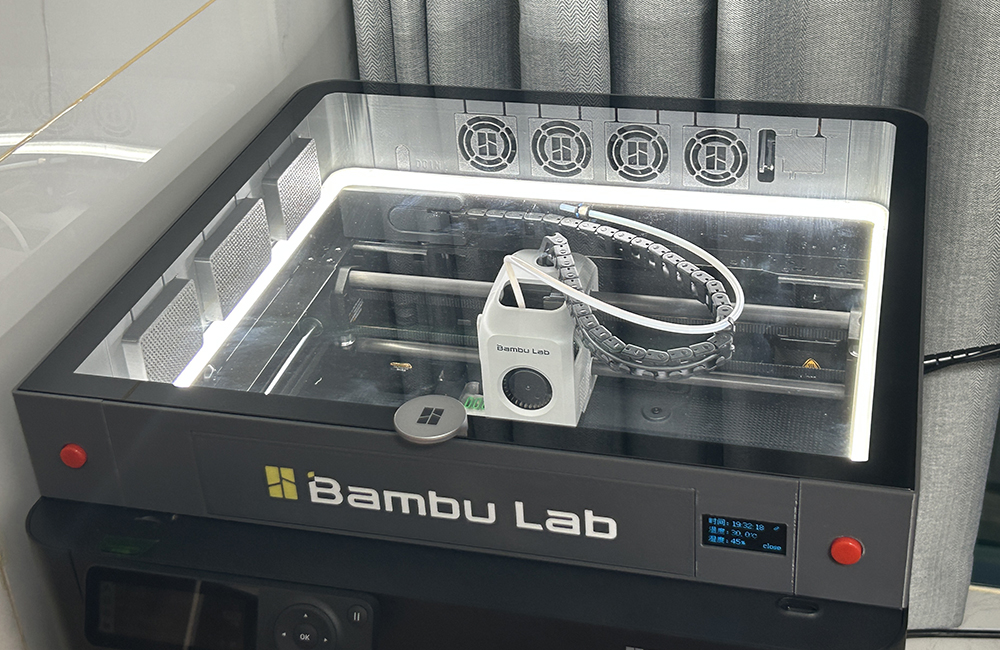

这是一款智能控制通风和照明的增高架
对比大多数的手动控制款
这款使用单片机智能控制的明显更加智能方便
并且多种电子元件组装而成，有很好的组装乐趣
经过多次改良和两个月的使用修改，目前使用非常好用

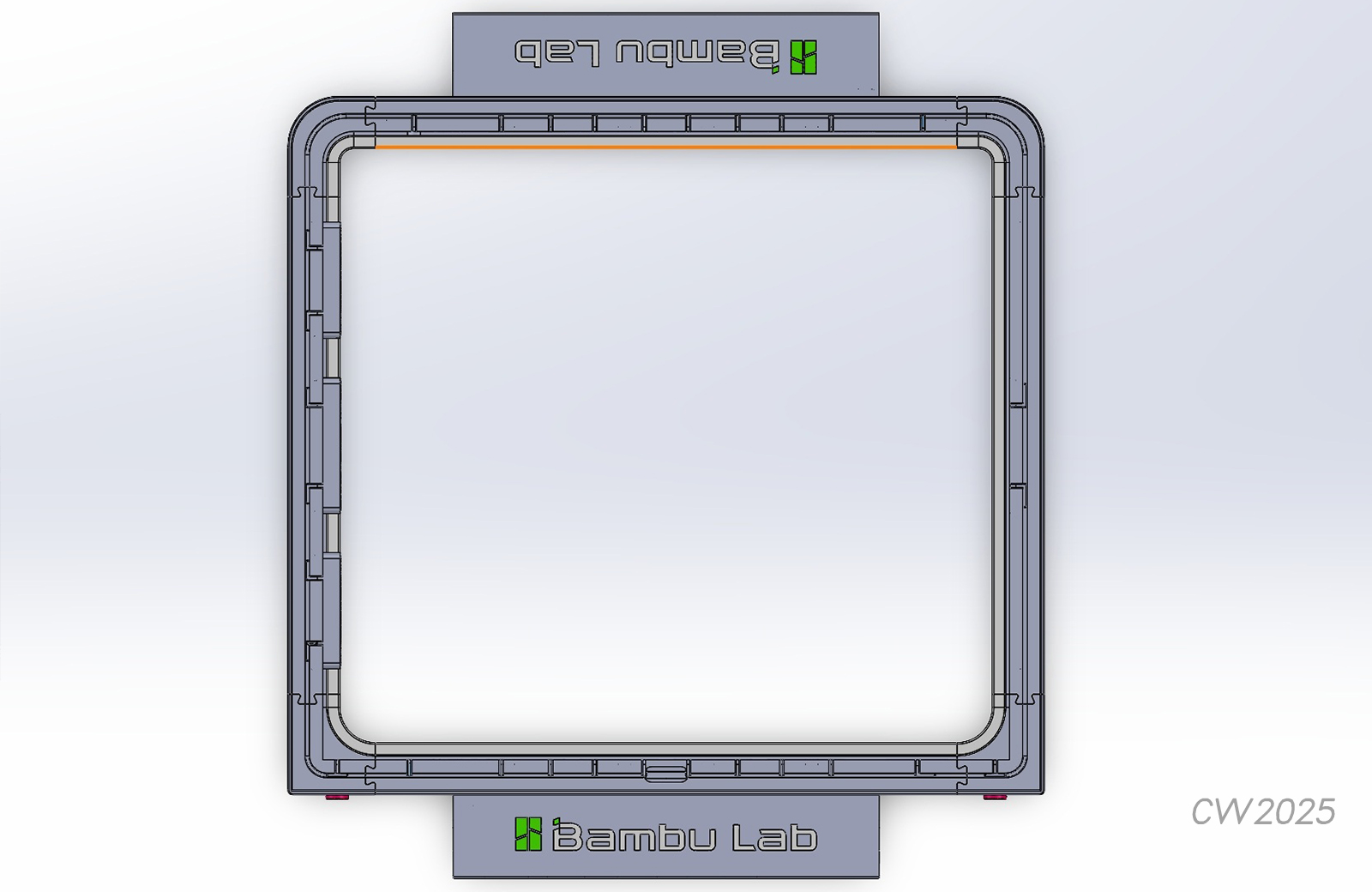

顶部视图

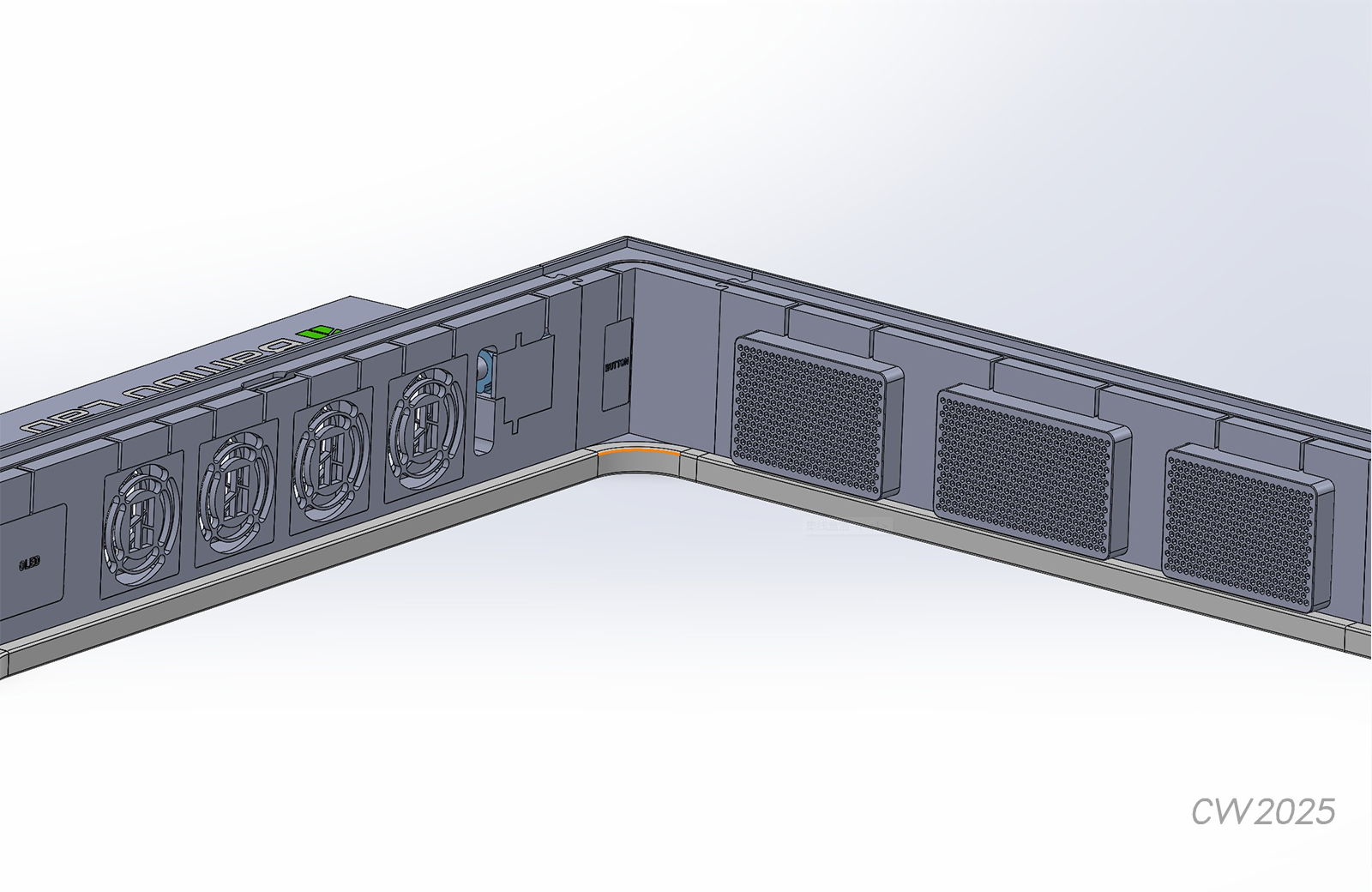

内部细节
【特点&功能】
- 智能控制: 可以设定温度独立控制灯光，还可以设定达到一定温度后自动打开盖板通风。
- 网络控制: 可以使用网络远程控制灯光、控制通风降温、实时查看温度和湿度。（调试中）
- 手动控制: 可以使用按键打开/关闭灯光，还可以使用按键打开/关闭盖板通风降低仓温。

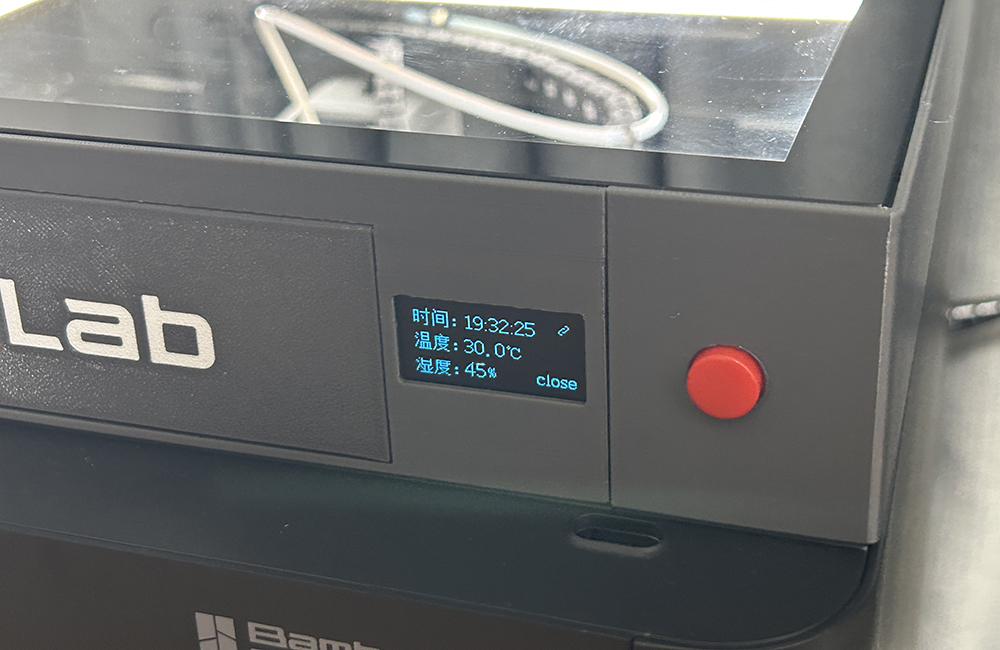

- 数字显示: 前面OLED屏幕可以显示当前时间/温度/湿度、显示联网/断网状态、通风打开关闭状态。

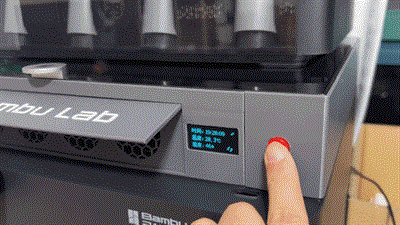

手动控制-打开关闭风扇

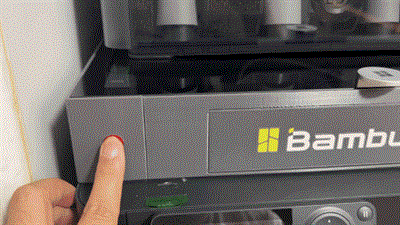

手动控制-打开/关闭灯光
【前提&条件】
- 焊接线路: 需要简单的焊锡技术，接线和焊线。

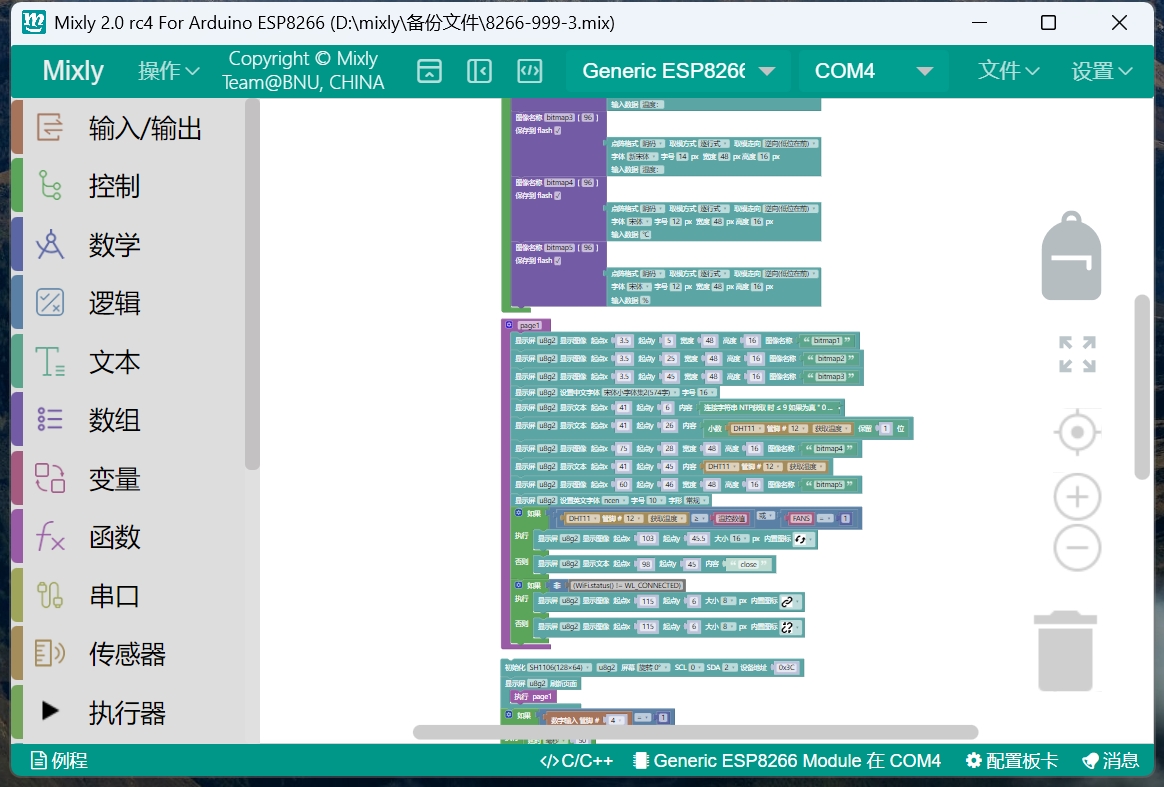

- 写入代码: 需要用到米思齐软件。【米思齐(Mixly)软件+代码下载】
【实物&图片】
【物料&成本】
以下是需要用到的电子元件及大约成本
| ||||
电子元件 | 数量 | 金额 | 购买链接 | 型号 |
ESP8266 | 1 | 13.5 | ESP8266模块CH340芯片Type-C口 | |
显示屏1.3寸 | 1 | 15 | 1.3寸4管脚蓝色 | |
MG90S舵机(180度) | 2 | 20 | 点击购买 |
|
继电器模块(2路) | 1 | 6.2 | 2路（12V/24V） | |
DHT11温湿度模块 | 1 | 2.3 |
| |
4010散热风扇 | 8 | 24 | 5V，12V(建议)，线长45cm | |
按键模块 | 2 | 2.4 |
| |
COB灯带5mm | 1米 | 8 | 一米（5mm），5V/12V | |
杜邦线1.27mm | 1米 | ~ | 1m/杜邦线 10P 1米 1.27mm 1排 | |
散热风扇集线版 | 1个 | 10 | 点击购买 |
|
DC电源插(5.5x2.1) | 1个 | ~ | DC017 5.5*2.1带耳朵螺丝孔(10个) | |
DC降压模块 | 1个 | 4 |
| |
杜邦线弯针2.5mm | 1排 | 2.35 |
| |
杜邦线直针2.5mm | 1排 | 2.35 |
| |
螺丝M1.5x4 | 4颗 | ~ | 点击购买 |
|
螺丝M2.2x4 | 13颗 | ~ | 点击购买 |
|
这里消息不常看，遇到难题不懂的可以加QQ群： 398125132
