Building Block Trainer Board

Egal ob zum Elektronik Basteln, zum Selbststudium, bei Fortbildungen oder in der Schule, dies ist ein universelles System zum Aufbau von individuellen Boards.

Die Idee

Nachdem ich auf den YouTube Videokanal Attractor gestossen bin, der übrigens sehr zu empfehlen ist, hatte ich die Idee Breadboard Aufbauten etwas professioneller und stabiler zu machen. Nach etlichen Konzeptideen und Fehlversuchen ist dann dieses System dann schliesslich Monate später entstanden.

Ja, ich habe viel Zeit und Filament investiert um es in die jetzige Form zu bringen.

Das Prinzip

Die Module sind in einem Raster von 36x36 mm aufgebaut, der meiner Meinung nach beste Kompromiss zwischen Kompaktheit und einfacher Montage.

Die meisten Module werden in einer Trägerbox (BB-25-02-xx) aufgenommen. Die gesamte Elektronik ist jeweils am Einsatz befestigt.

Dies erlaubt nicht nur eine einfachere Montage sondern auch die Einsätze beliebig zu drehen. Damit kann man die Box an jeder Seite einer anderen Box befestigen und den Einsatz dennoch so drehen, dass eine optimale Bedienbarkeit gewährleistet ist.

Bei den Bedienelementen, wie Schalter und Potentiometer, sind zusätzlich die Beschriftung und das Element frei in 90° Schritten zu drehen.

Alle Module wurden im Hinblick auf die Verdrahtung optimiert, so dass bei sorgfältigem Aufbau Kurzschlüsse auch nach längerem Gebrauch praktisch ausgeschlossen sind. Aus diesem Grund werden auch Dupont Buchsen als Anschlüsse verwendet. Diese bieten zusätzlich den Vorteil, dass die Verdrahtung auf dem Board dem zu den Modulen entspricht, man also keine speziellen Kabel benötigt.

Die Module teilen sich in die Gruppen:

• Breadboard
• Stromversorgung
• Ausgabeelemente wie LED
• Bedienelement wie Taster, Potentiometer und Schalter
• Microcontroller (als eigenes MakerWorld Projekt)

Alle Module zur Stromversorgung und alle Ausgabemodule sind zur Montage oberhalb des Breadboards ausgelegt und haben dann immer den positiven Anschluss links und den negativen rechts. Ebenso ist der Eingang links und der Ausgang rechts sofern es Ein- und Ausgänge gibt.

In eigener Sache

Dieses Modell wird von mir hier frei zur Verfügung gestellt, um grade im Bereich der Ausbildung, wo das Geld immer knapp ist, neue Wege zu eröffnen. Wie gesagt, Du kannst dieses Modell hier kostenfrei herunterladen, musst Dich dann aber an die Regeln halten.

Die Regeln

• Es ist nicht erlaubt die Modelldateien oder damit gedruckte Teile zu verkaufen oder anderweitig mit Gewinnabsicht zu vermarkten!
• Es ist nicht erlaubt die Modelldateien oder die Dokumentation weiter zu geben oder zu veröffentlichen! Gib immer den Link zu dieser Seite weiter. Nur so können Verbesserungen auch ihren Weg zu den Nutzern finden.
• Es ist erlaubt so viele Drucke wie Du benötigst anzufertigen, insbesondere auch für Deine Schüler!
• Es ist erlaubt Bilder von Deinen Drucken zu veröffentlichen mit einem Link auf diese Seite.
• Wenn Du Feedback gibst, was mich sehr freuen würde, Du aber keine 5 Sterne vergibst, dann schreib bitte was Dir nicht gefällt oder was Du verbessern würdest. 4 oder weniger Sterne ohne Kommentar sind respektlos, sie nutzen weder mir noch anderen. Mit entsprechendem Kommentar ist natürlich auch 1 Stern ok :-)

Der Druck

Der einfachste Weg ist das angehängte Druckprofil zu verwenden. Die nicht benötigten Teile kann man unter “Objekte” in Bambu Studio ausblenden, indem man den grünen Haken entfernt.

Dieses Model enthält eine Reihe kleiner Details und Passungen, darum ist es erforderlich das Filament ordentlich zu Kalibrieren und die Bauplatte vorher gut mit Seife, warmen Wasser und einer Bürste zu reinigen. Eine neue texturierte Platte kann man ruhig mit Stahlwolle (z.B. der mit integrierter Seife) abschrubben, damit erhält man eine wesentlich bessere Haftung.

Den Knopf für das Potentiometer hatte ich bereits veröffentlicht.

Jetzt auch Blöcke für RP2040 und ESP32-C3 verfügbar!

Farben

Natürlich sehen auch andere Farben gut aus! Schnell ändern lässt sich das in dem man die Farbe am jeweiligen Filament einfach ändert. Solltest Du einzelne Teile anders kolorieren wollen, so ist das auch leicht möglich.

1. Das Teil auswählen indem Du mit der Maus darauf klickst (z.B. den LED Halter für zwei LEDs)
2. Das Brett drehen, so dass Du die Unterseite siehst
3. Zoomen bis Du die Markierung groß siehst
4. Den Farbeimer anklicken


5. Farbeimer und Randerkennung auswählen






   Nun kannst Du über die Symbole oder Schrift fahren und sie mit der ausgewählten Farbe einfärben.

Teile

Hier sind ein paar Links auf AliExpress auf die Teile, die ich verwendet habe. Keine Garantie, dass dies die günstigsten Angebote sind, aber ich war mit der Qualität zufrieden.

• Breadboard
• Schalter rechteckig
• Kippschalter An/An (kann natürlich auch für An/Aus verwendet werden)
• Potentiometer, je nach Anwendungsfall empfehle ich 100kΩ oder 10kΩ
• RGB LED Gemeinsame Kathode
• Dupont Kabel, female-female
• XL1509 Step-Down Konverter mit einstellbarer Ausgangsspannung

Ich bekomme ein paar Cent Provision, wenn über diese Links einkauft wird.

Montage

Der Zusammenbau der einzelnen Funktionsblöcke ist in der anhängenden Montageanleitung hoffentlich ausreichend genau durch Bilder erklärt.

Verdrahtung

Ich empfehle zur Verdrahtung fertige “female-female” Dupont Kabel. Diese sind überall billig zu erwerben und ersparen einem das doch nicht ganz so einfache Crimpen.

Diese Kabel können einfach in der Mitte durchgeschnitten werden und schon hat man fertig konfektionierte Kabel für eine oder zwei Boxen.

Für den Netzteilanschluss empfehle ich in der Box einen 100µF Elektrolytkondensator und einen 100nF keramischen Kondensator gleich parallel zu den Anschlüssen mit anzulöten. Dies verhindert Störspannungen insbesondere bei längeren Zuleitungen.

Kosten für ein Trainer Board

Nach meiner Erfahrung lässt sich ein Board, wie das abgebildete, mit weniger als 10 Euro Materialeinsatz erstellen. Die Teile sind bei den üblichen Elektroversendern oder auch bei AliExpress erhältlich. Wer schon einen Experimentierkasten besitzt, hat wahrscheinlich schon die meisten der Teile und auch bereits die Kabel.

Tips

• Nimm nicht das billigste Breadboard, die haben meist wirklich schlechte Kontaktfedern.
• Nimm zum Verdrahten verzinnten Draht mit ungefähr 0,6 mm Durchmesser. Kupferdraht bildet schnell eine Korrosionsschicht, dass macht Deine Schaltung unzuverlässig. Bei  mir haben sich 3 cm, 5 cm und 7 cm Länge als ziemlich universell erwiesen.
• Dupont Kabel haben einen quadratischen Kontakt, dieser kann die Kontaktfedern im Breadboard ausleiern wenn er nicht vorsichtig (grade) eingesteckt wird.

Schlusswort

Ich wünsche Dir viel Freude mit Deinem individuellen Trainer Board und würde mich über Feedback, gern mit Bild, freuen. Natürlich freue ich mich auch über ein Like oder Boost!

Updates

17.11.25 Ein Modul für rechteckige Schalter, ein Modul für runde Taster und ein leeres Modul als Abstandshalter.

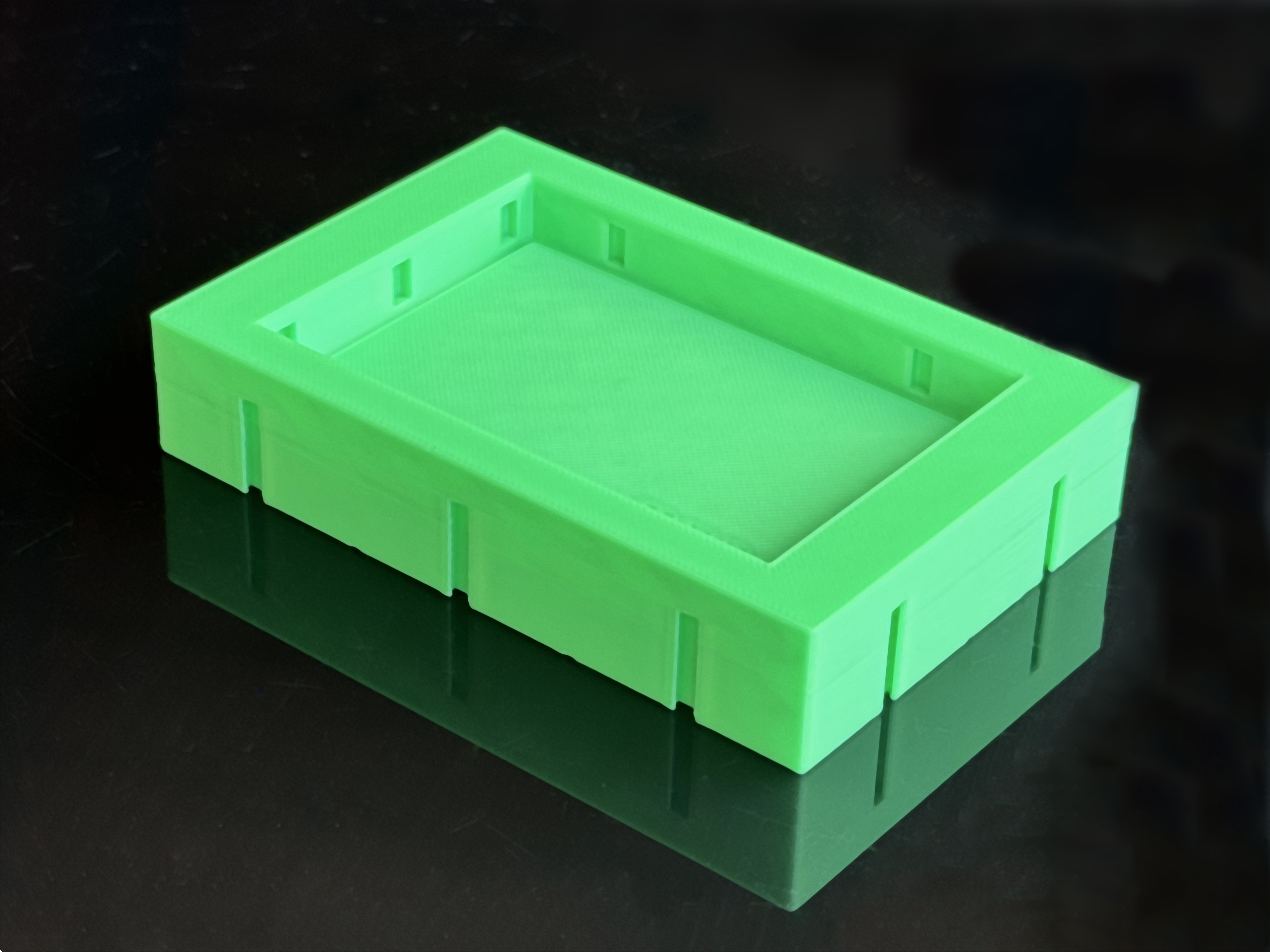

20.11.25 Neues Modul für ein halbes Steckbrett, aktualisierte Montageanleitung, Basis mit kleinem Update auf Version 1.1

22.11.25 XL1509 Step-Down Modul

24.11.25 RGB-LED Modul für gemeinsame Anode und für gemeinsame Kathode, kleinere Updates an den Led Moduln. Aktualisierte Montageanleitung.

04.12.25 Servo SG90 Modul zugefügt, Montageanleitung auf Version 1.4 aktualisiert, minimale Verbesserungen verschiedener Module

28.04.26 Basis und halbe Basis modifiziert, um die Bildung einer “Wasserlinie” zu verringern. Druckprofil aktualisiert.

18.06.26 Wesentlich verbesserte Verbinder an allen Boxen. Neues, optimiertes Druckprofil.

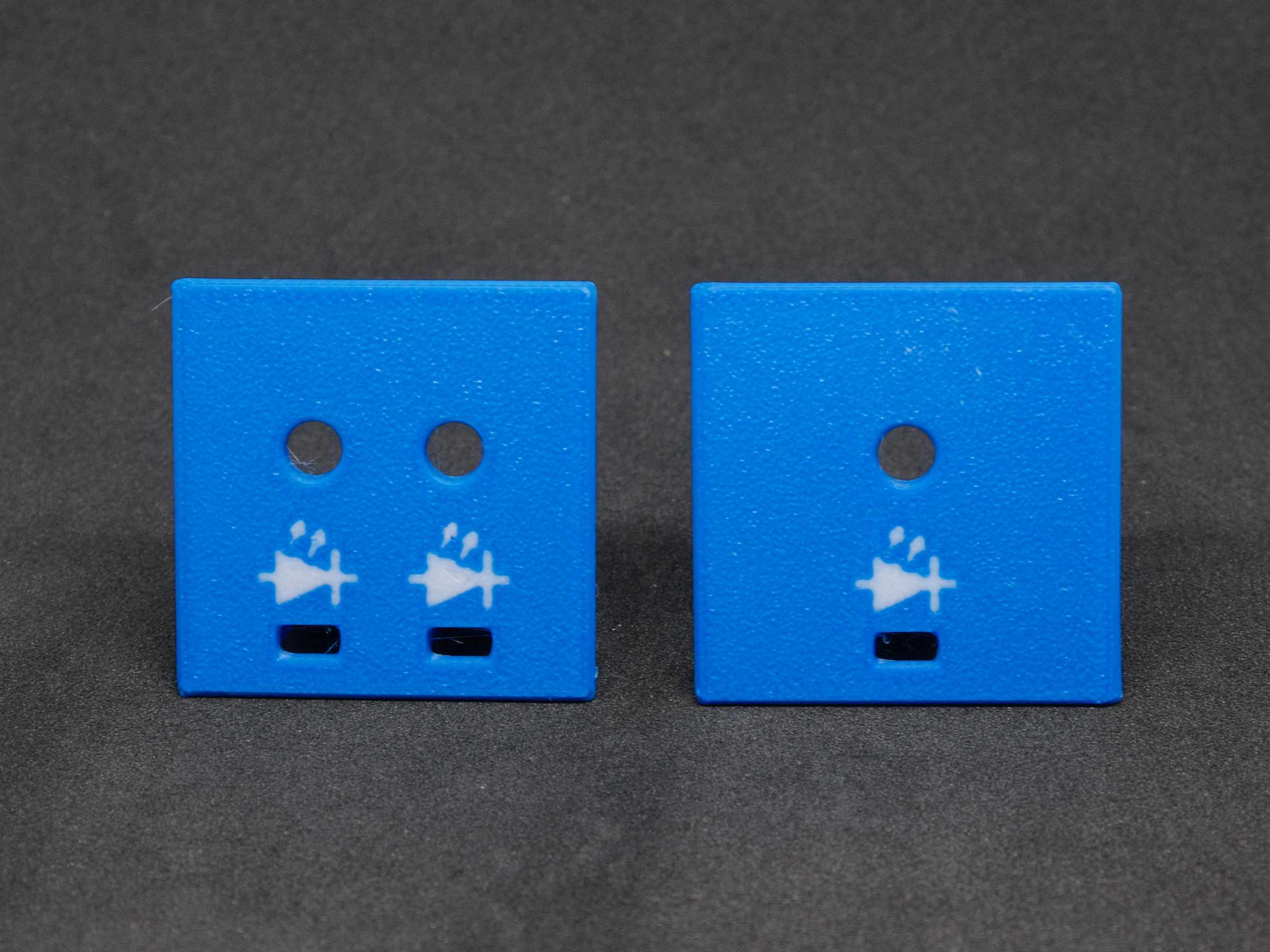

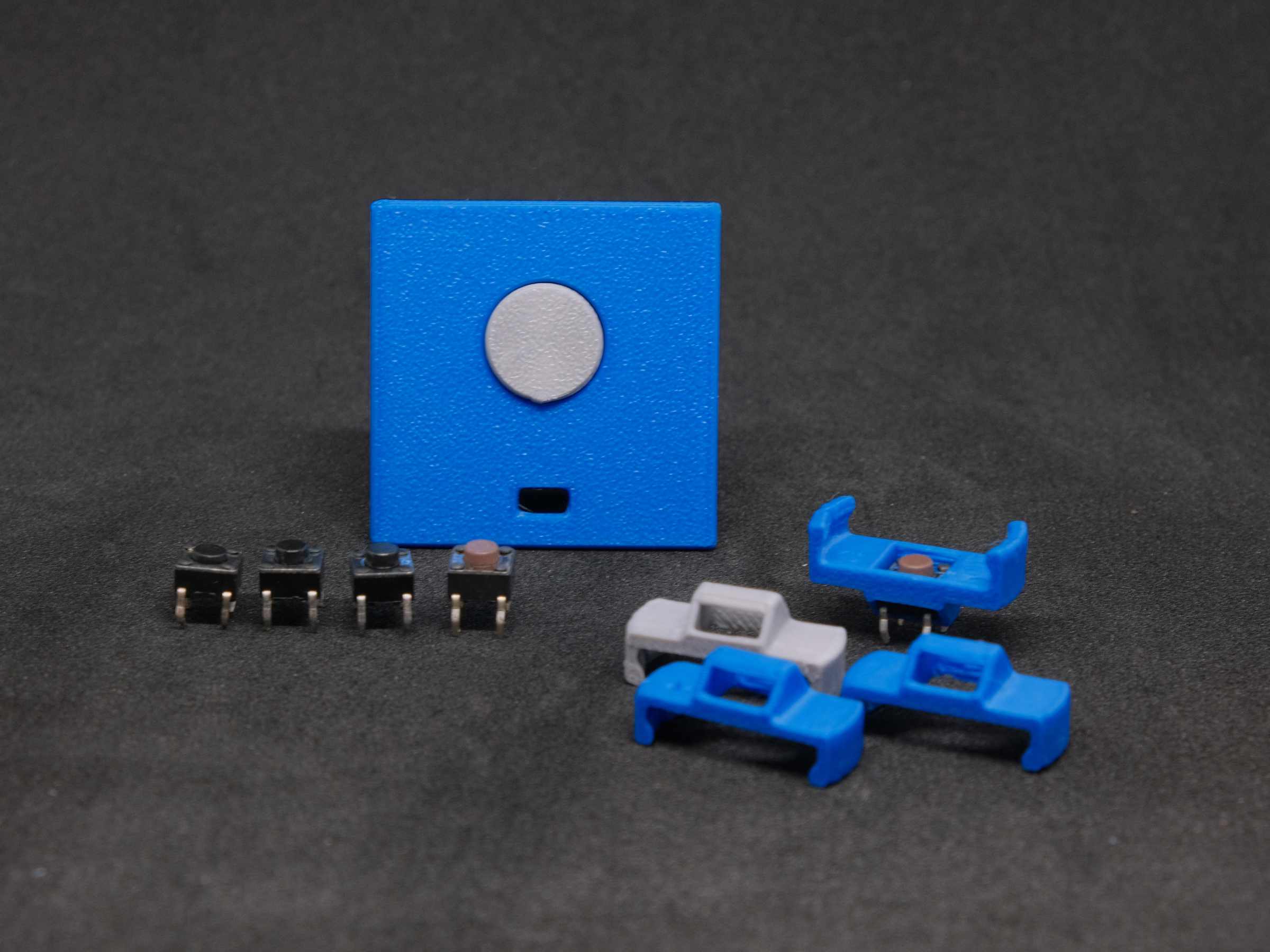

13.07.26 Neue LED Symbole und Halter für 6x6mm Taster mit 4,3mm 4,5mm und 5mm Höhe zugefügt
