风力发电无线充电器（风叶可联动，打印不支撑，组装无五金）

20251111：已更新到V2.0版本，请移步：风力发电手机无线充电器V2.0 来自 别在干电子 MakerWorld：免费下载 3D 模型

【产品介绍】

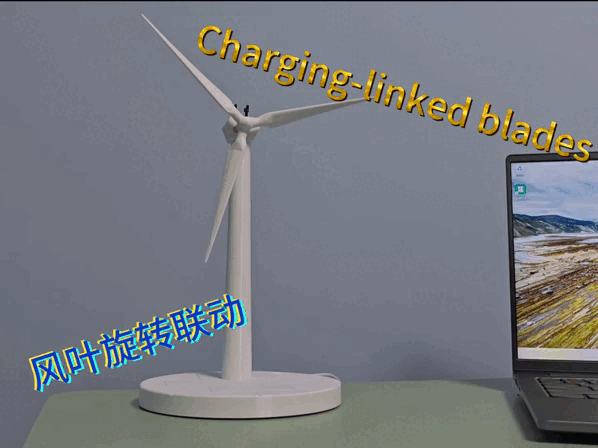

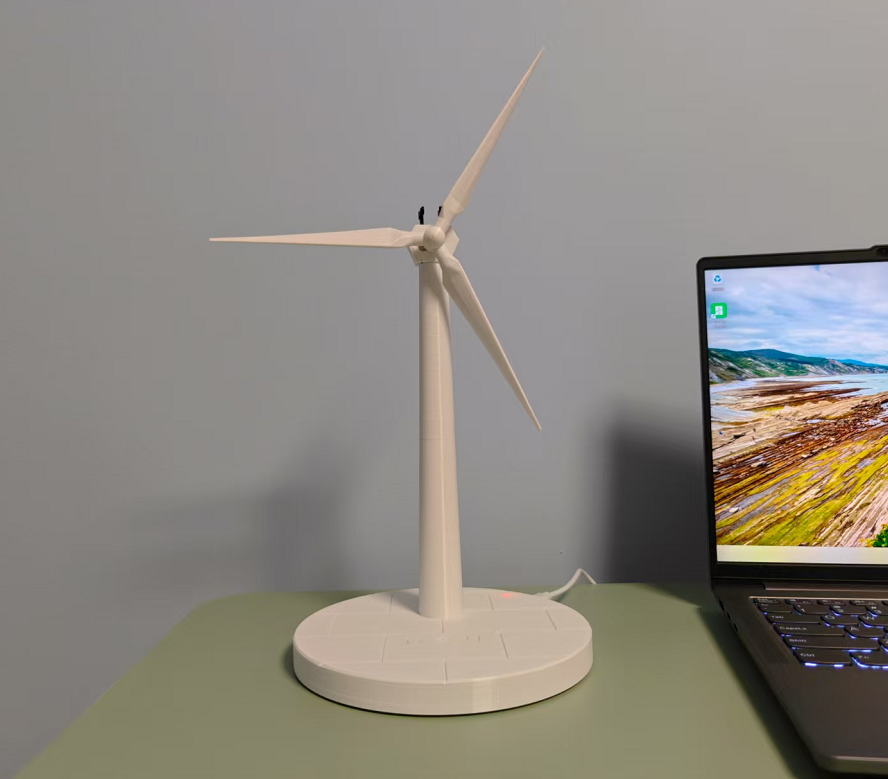

• 这是一款以风力发电机为原型的手机无线充电底座，叶片的旋转可与手机充电联动，假装风叶旋转发电给手机充电(◔౪◔)
• 模型设计考虑了3D打印特性，所有部件打印都无需支撑。结构组装基本上采用压配，卡扣，旋转等方式，不需要使用五金件。尺寸适当，A1mini 也能打印。如遇组装过程中松动可以适当使用胶水固定，如遇结构过紧无法组装请与我联系。
• 模型用到了一个空心杯减速电机，一个无线充电模块，一个自锁按键(可选)。均可TB采购，下面会给出描述清单，大家自行搜索购买。
• 模型需要对无线充电模块进行改装，一共用到4颗电子器件，需要具备焊接条件。下面会给出工作原理和元件清单，如无电子基础，请完全按照教程图片操作。

【组装前准备】

1. 模型打印

   打印配置一共4盘

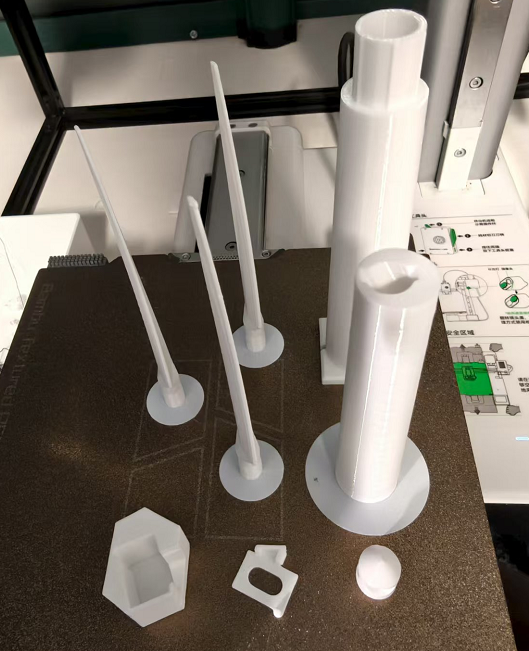

   第一盘：风叶片x3，支柱上，支柱下，风叶轴，电机盒，电机盖

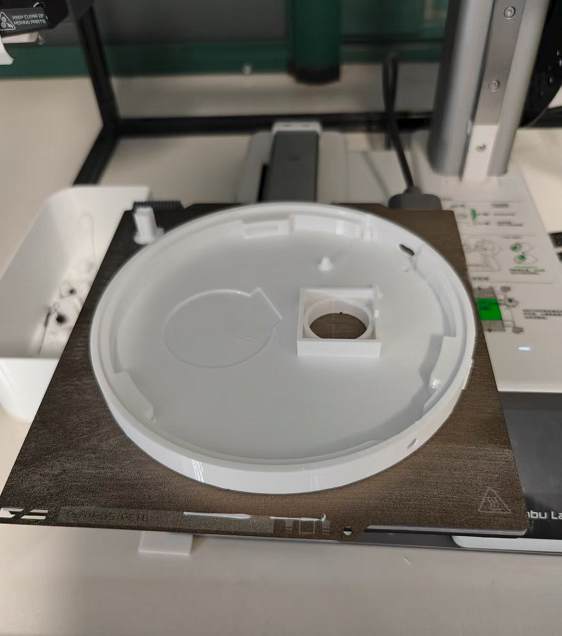

   第二盘：底座上盖（建议涂胶防翘曲）

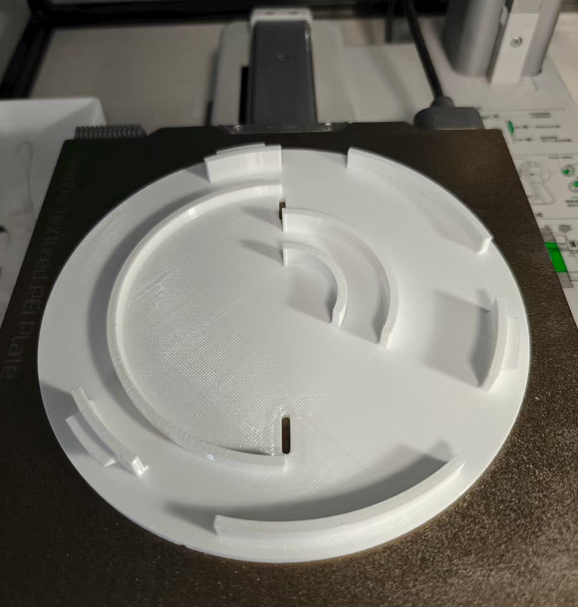

   第三盘：底座下盖（建议涂胶防翘曲）

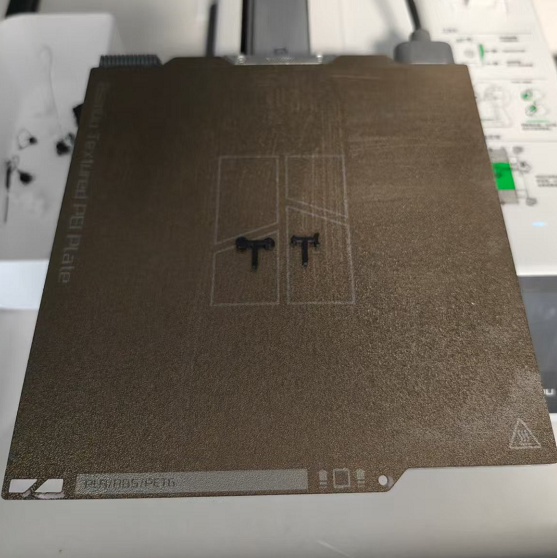

   第四盘：风速传感器，风向传感器

2. 电子部件

   电子器件列表:

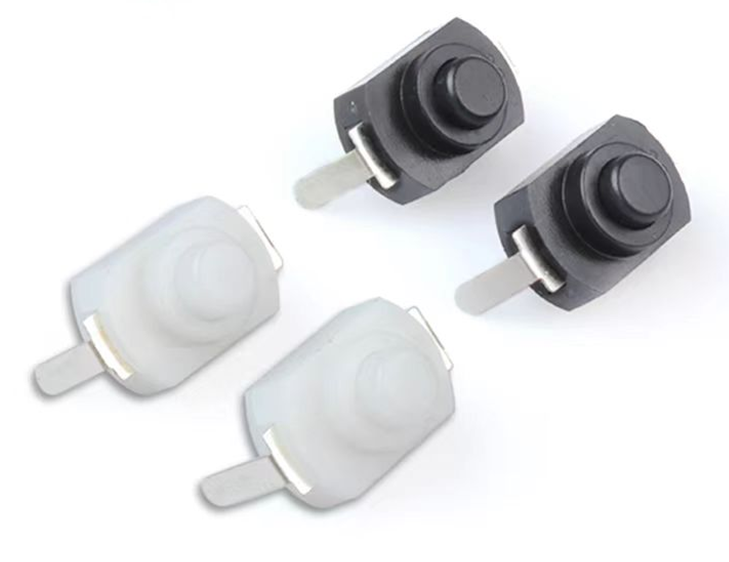

   空心杯减速电机x1, 无线充电模块（含天线）x1, 自锁按键（可选）x1，细导线若干

   元件名	空心杯减速电机	无线充电器模块	自锁开关

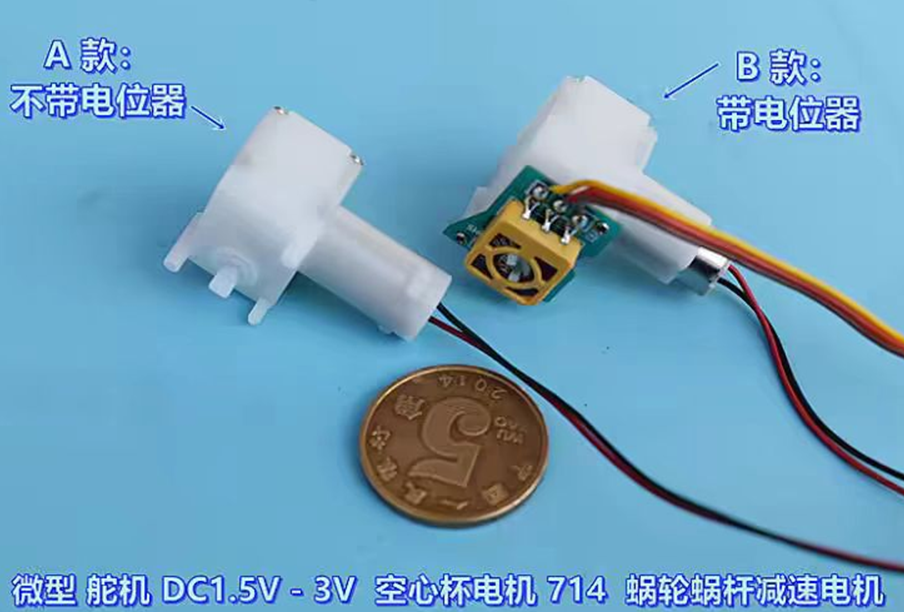

   搜索关键字	空心杯减速电机 微型 舵机 A款	无线充电器模块 20W 改装	小型自锁开关 1208
   参考价格	￥1.65	￥30	￥0.26

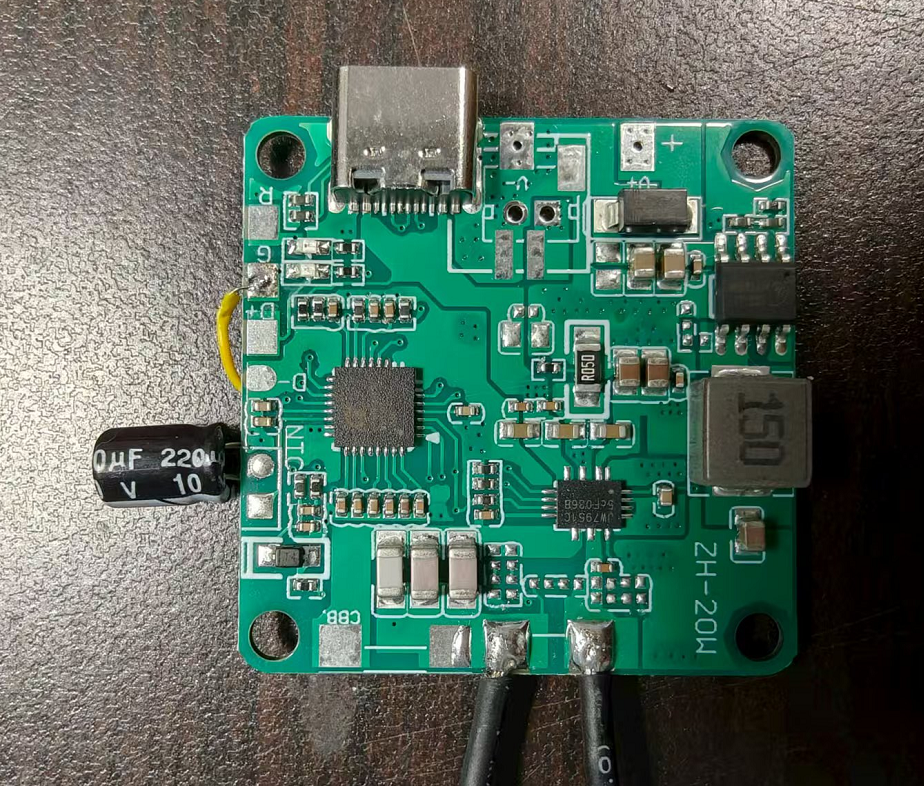

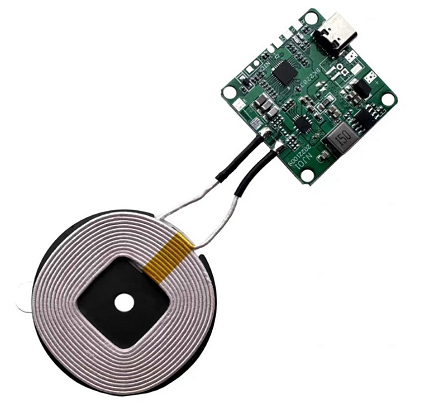

   无线充电器的改装

   背面	正面

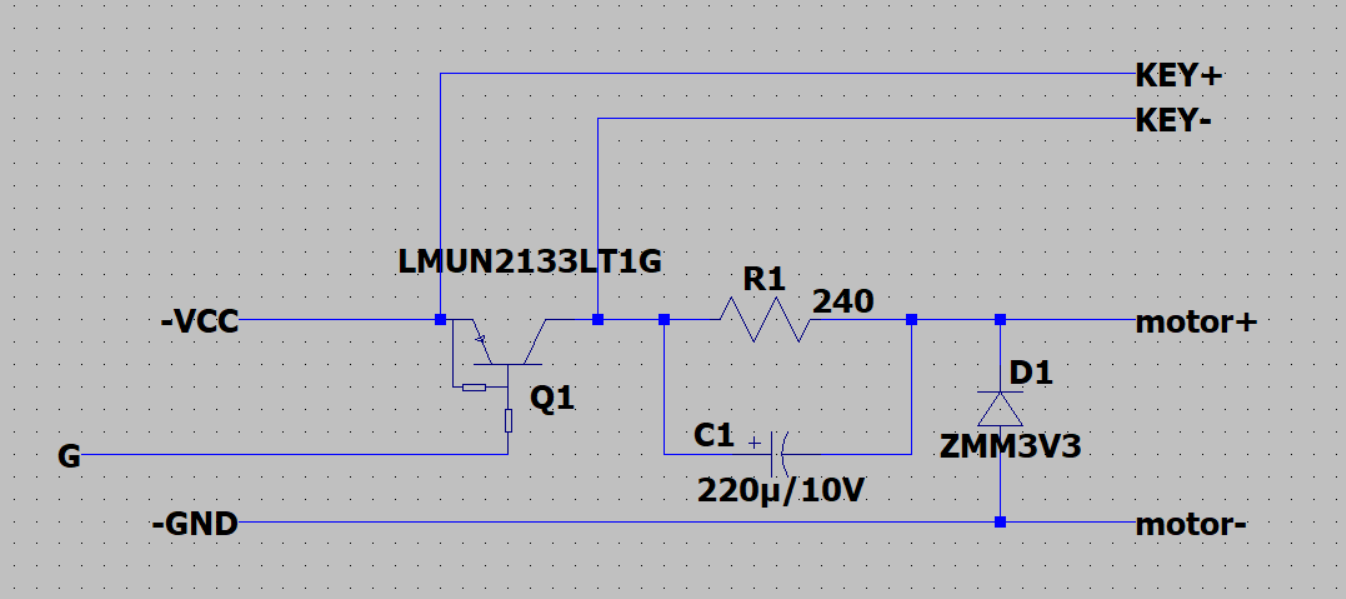

   改装原理：通过板上绿灯信号（焊盘G）控制三极管（LMUN2133LT1G）从板上VCC(3.3V)取电，240Ω用来限流降低风机转速，220uF电容用来提供启动电流，稳压管（ZMM3V3）用来保护器件免受电机感应电动势的损坏，自锁按键用来常开电机（如果想常断，把开关和电机串联；也可以不使用按键）。

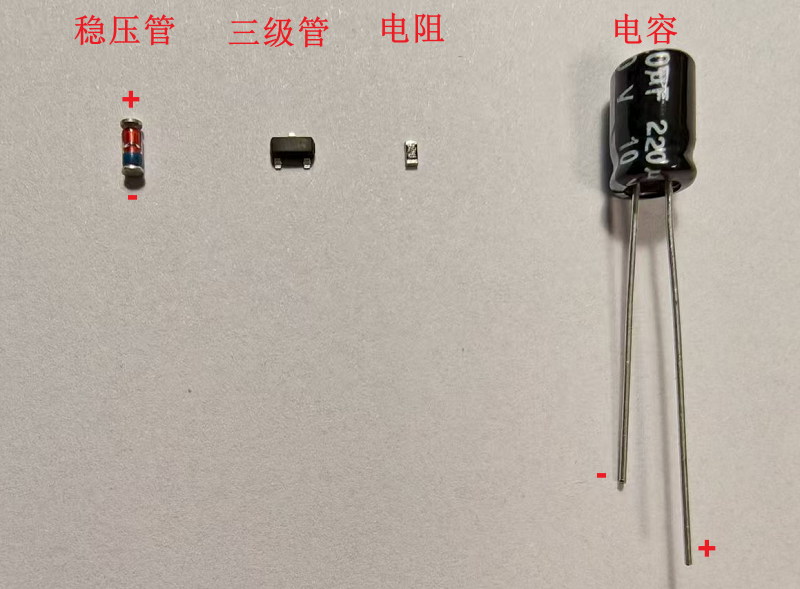

   使用的无件列表：

元件名称	3.3V稳压管	数字三极管	贴片电阻	电解电容
型号	ZMM3V3	LMUN2133LT1G	240Ω （0603以上封装）	220uF/10V/5mm*7mm

【装配指南】

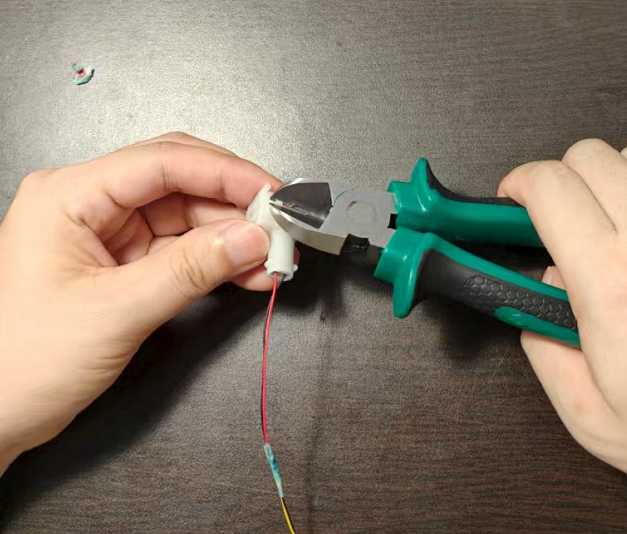

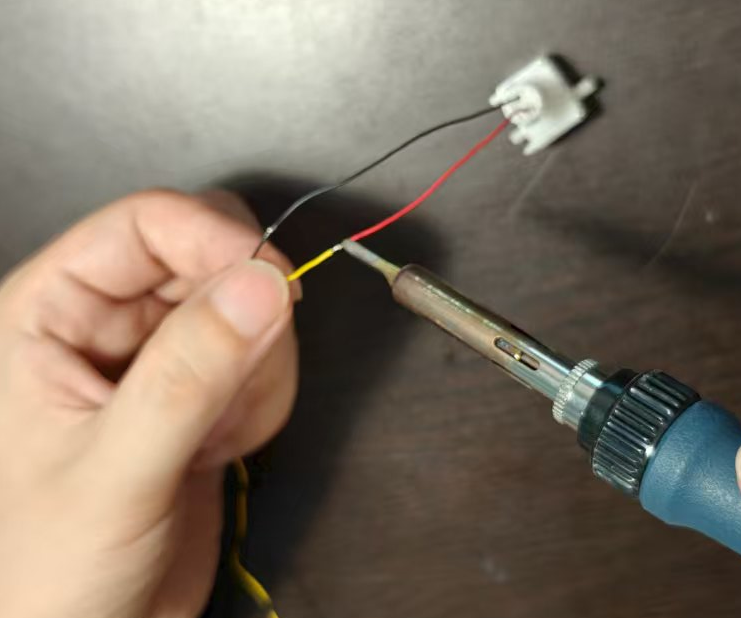

1. 减速电机引线延长到30cm左右，把反面突出的轴减短

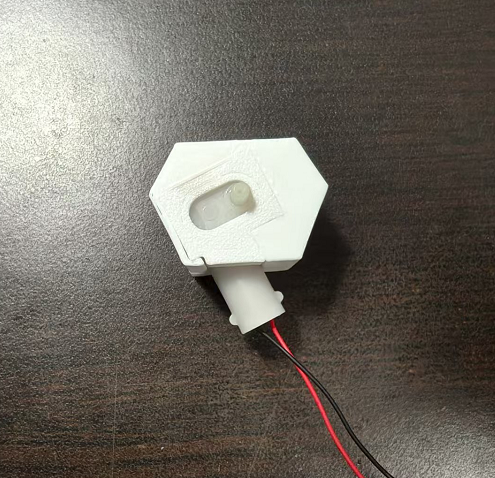

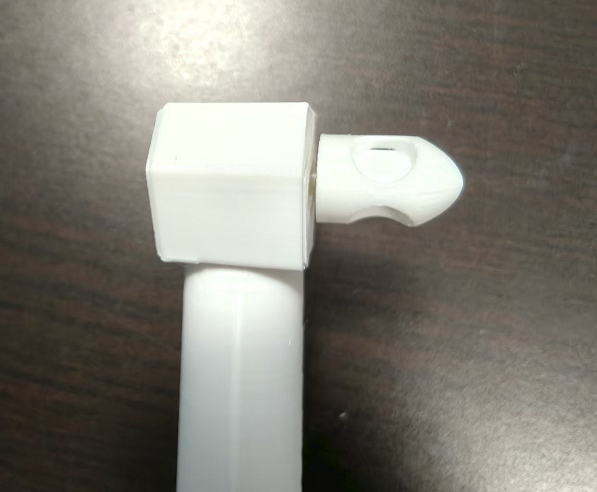

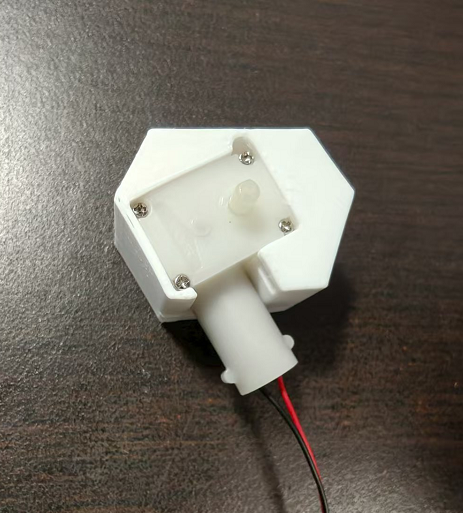

2. 减速电机压入电机盒，盖上电机盖

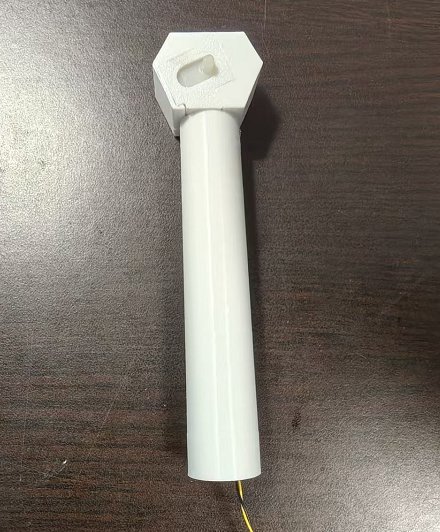

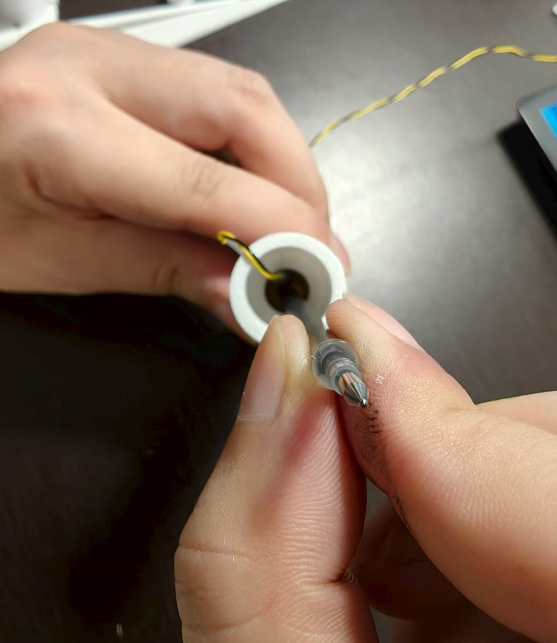

3. 电机线穿入上支柱，电机插入支柱口，然后往支柱里面塞一点纸巾堵住上面的孔，减小电机运作噪声产生的口哨效应

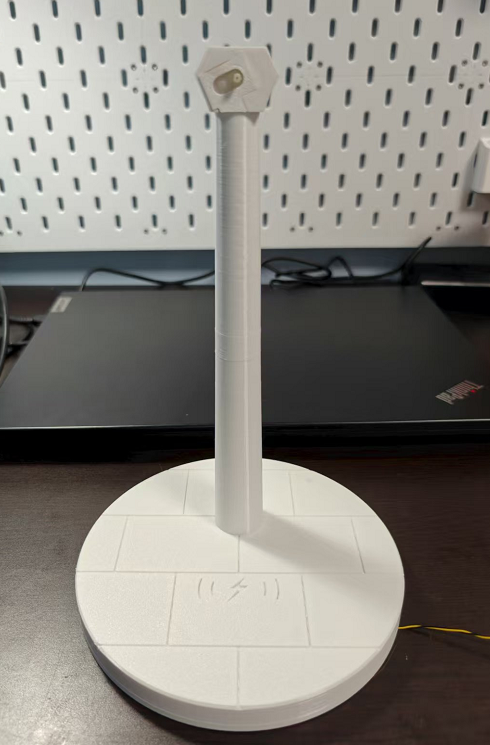

4. 下支柱从底座上盖往上穿(注意Z轴缝合线朝后），电机引线穿过下支柱后将上下支柱拼接起来

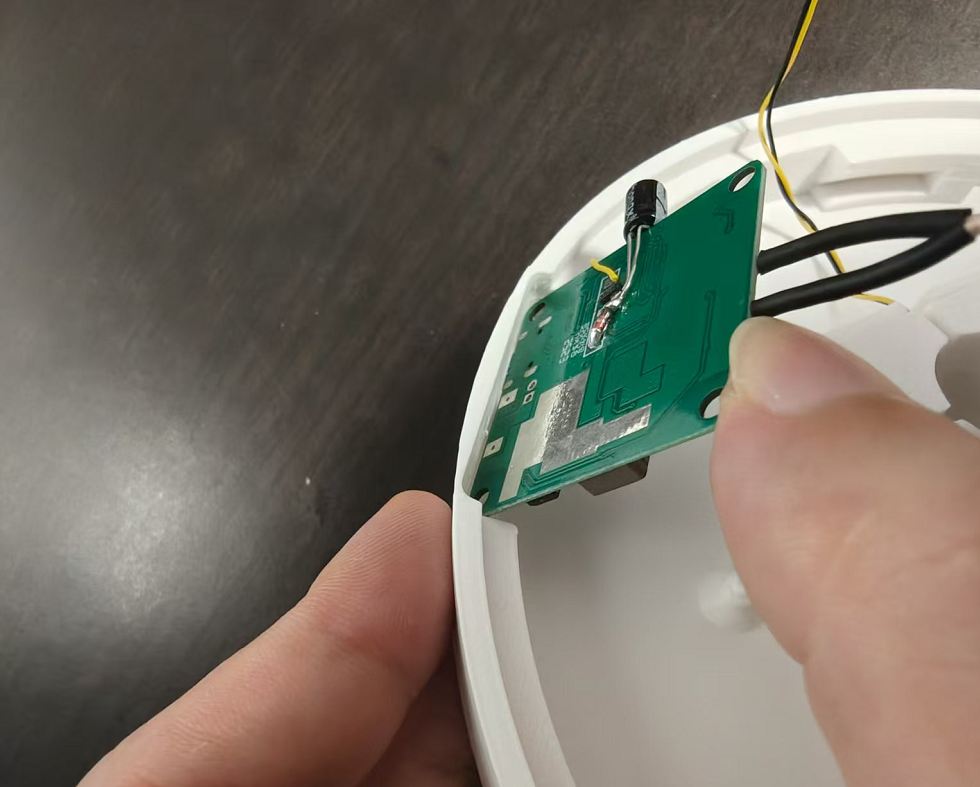

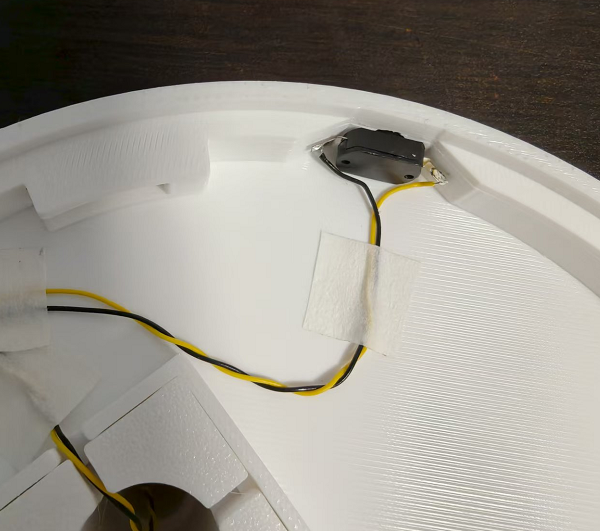

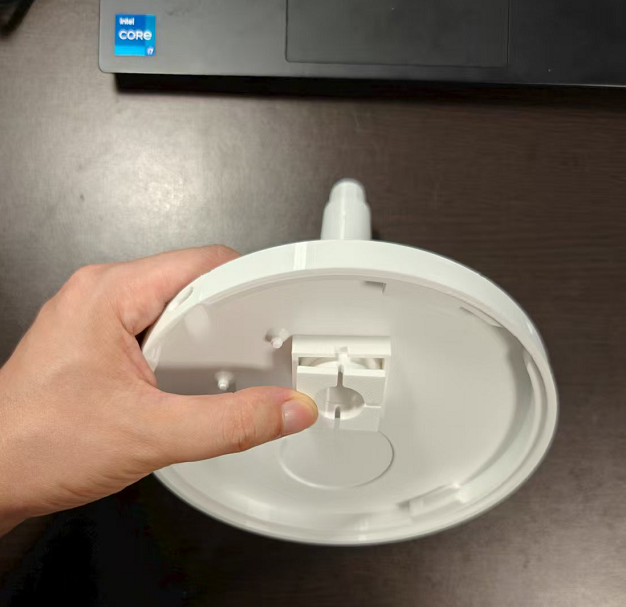

5. 装上无线充电模块（斜着把USB口插进去再往下按），装上自锁按键（可以先焊好线，管脚减短些）

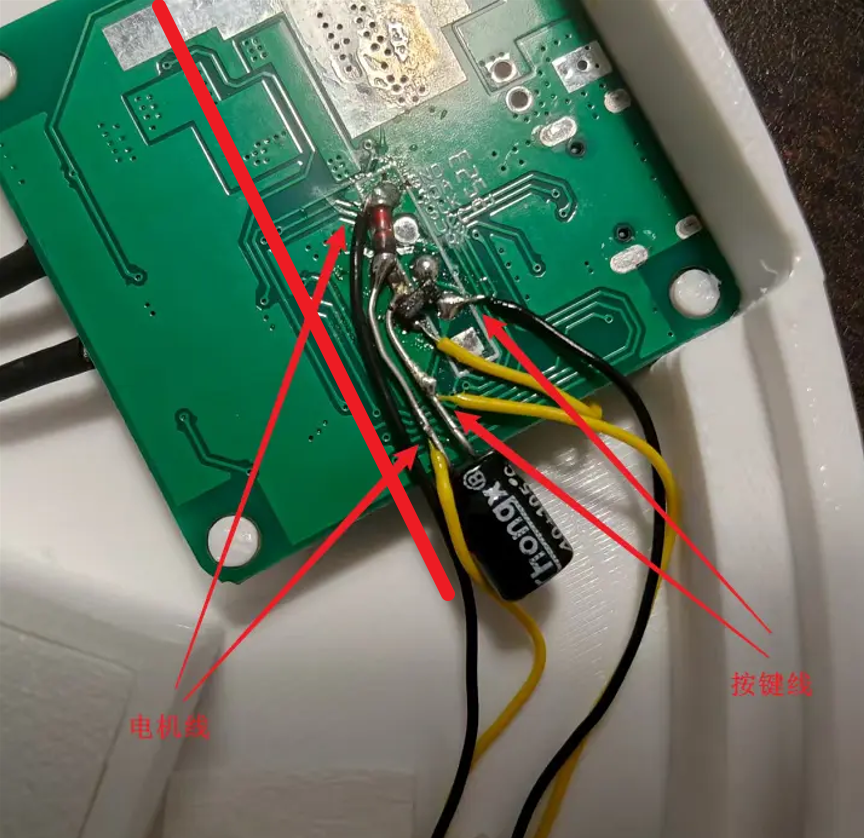

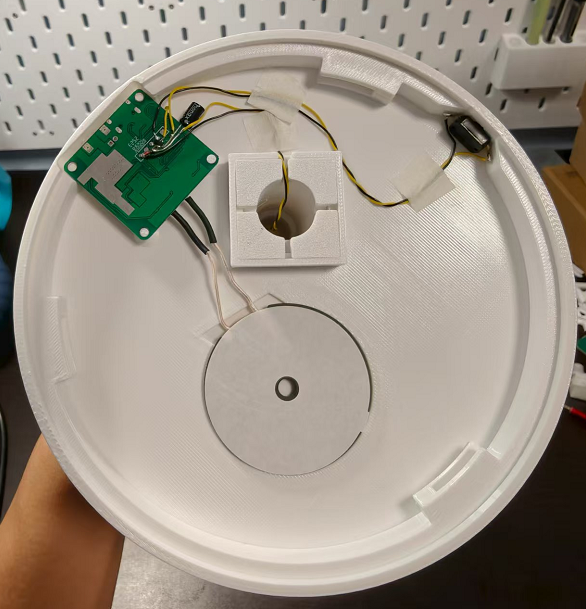

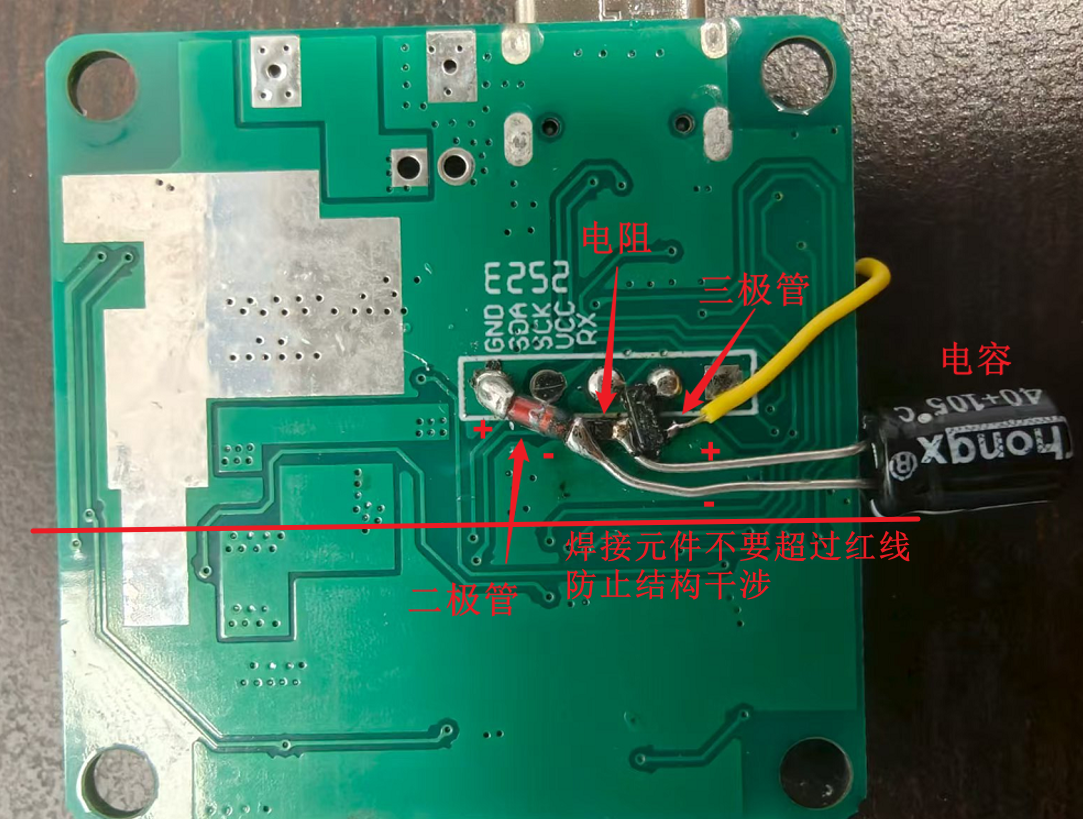

6. 焊接上电机引线和按键引线。参考下图和改装原理图，走线靠近元件侧不要超过红线，不然会和下盖干涉。电机正反转可以调换线序

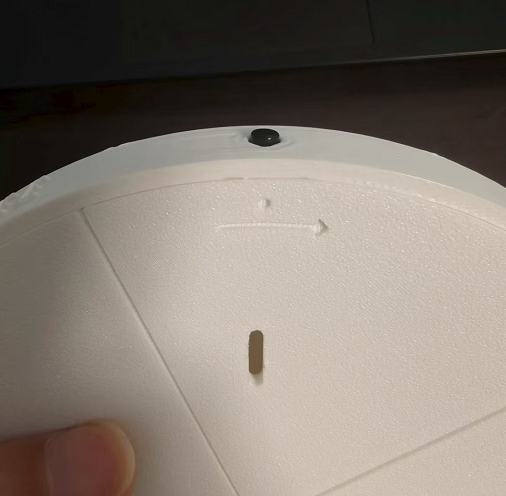

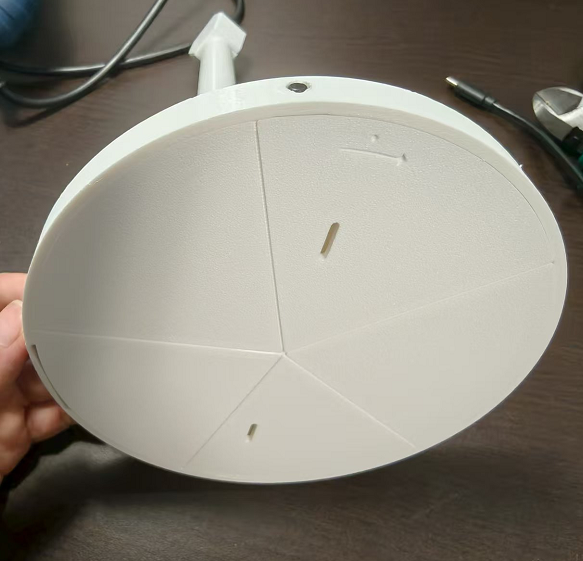

7. 合上下盖，下盖上的指示点正对着按键，下盖往顺时针拧大概15度。

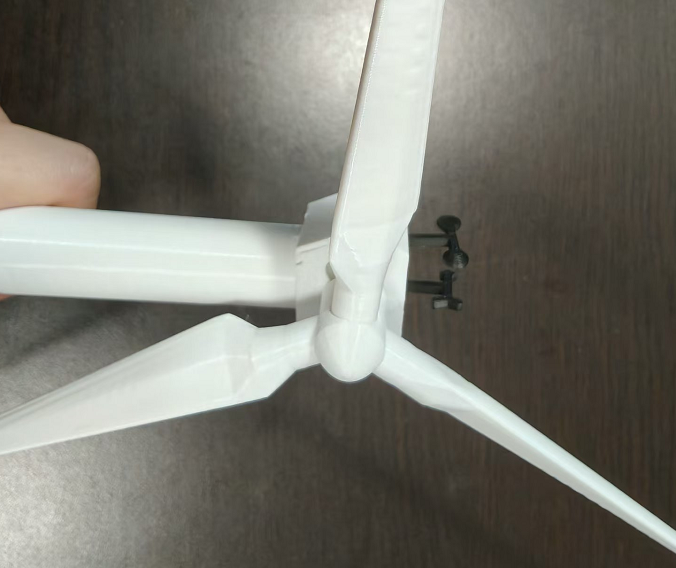

8. 装上风叶轴（用力压进去），装上风叶（靠悬垂压配，太紧可以打磨一下孔壁），装上传感器装饰。

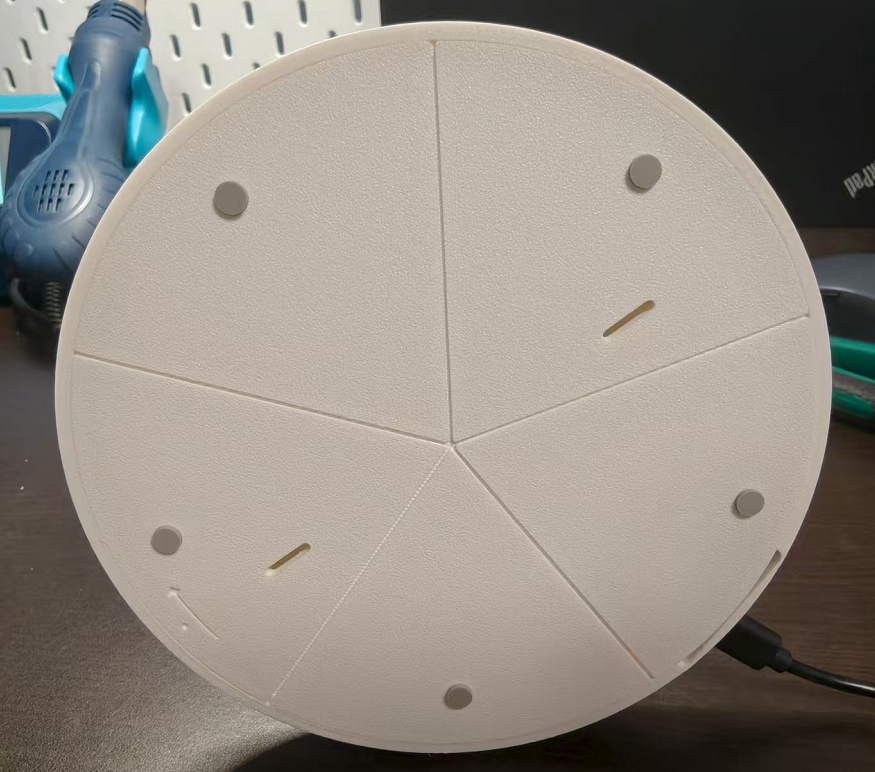

   9. 下盖可以装上防滑垫，大功告成！

   希望您喜欢◕‿◕
