【1. 功能】、【2. 部件及尺寸说明】、【3. 打印和安装指南】、【4.排气管规格说明】，请先阅读到底再打印！

2026.5.4更新V3.1版：
1.新增2L块，相比2号块截面增大70%！8cm排气管可获得满血排气效果！10cm排气管排气效果也可加强！（2L块仍然可以兼容旧版本的挡风条）
2.优化排气管与3D打印件连接处的直径，适配市面主流铝箔排气管的公差。
3.优化摆盘，A1 mini和从手机发起打印的用户更方便了！

【1. 功能】

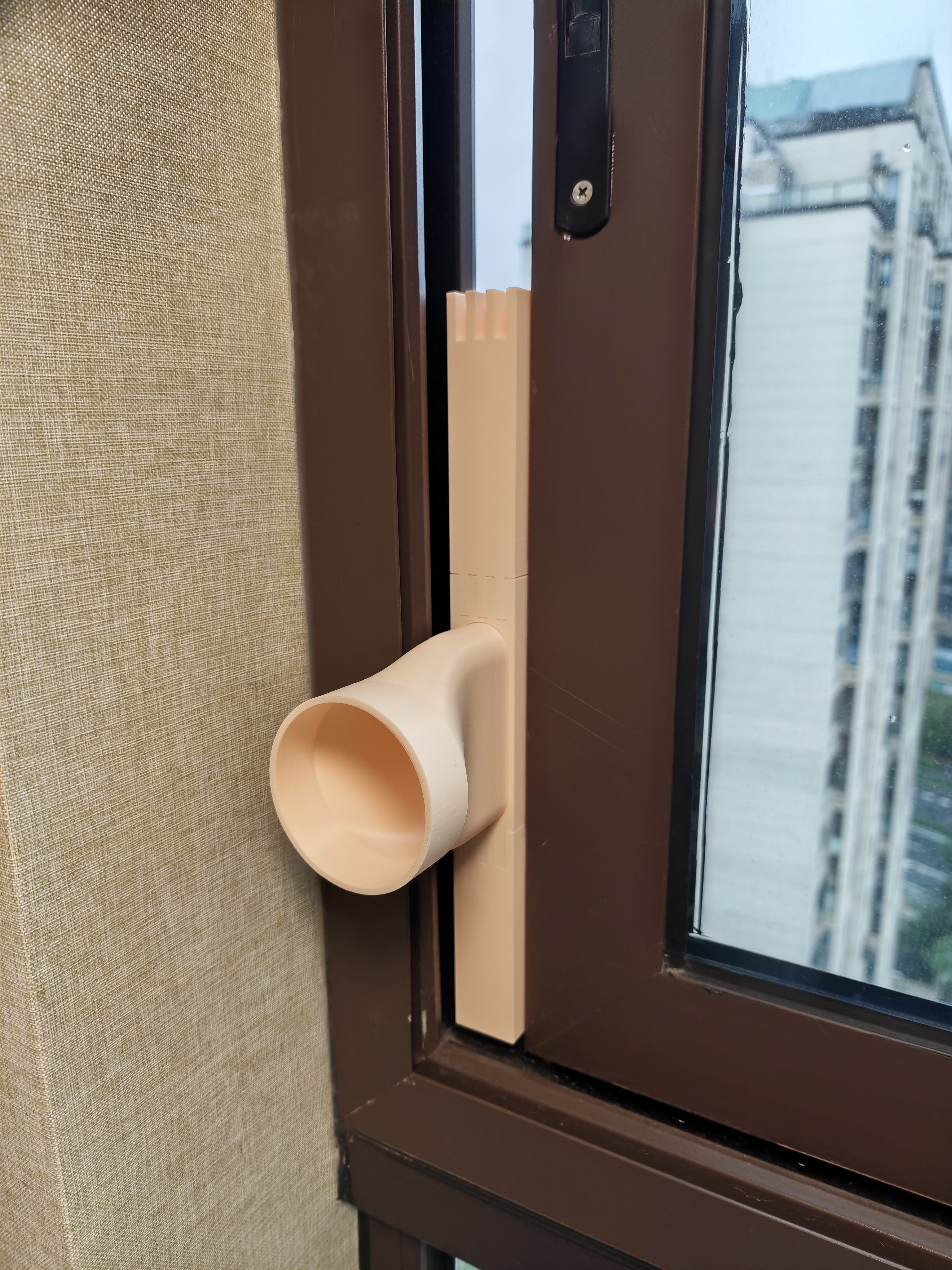

      把 5、8、10cm排气管转接成扁口，并固定到推拉窗上。

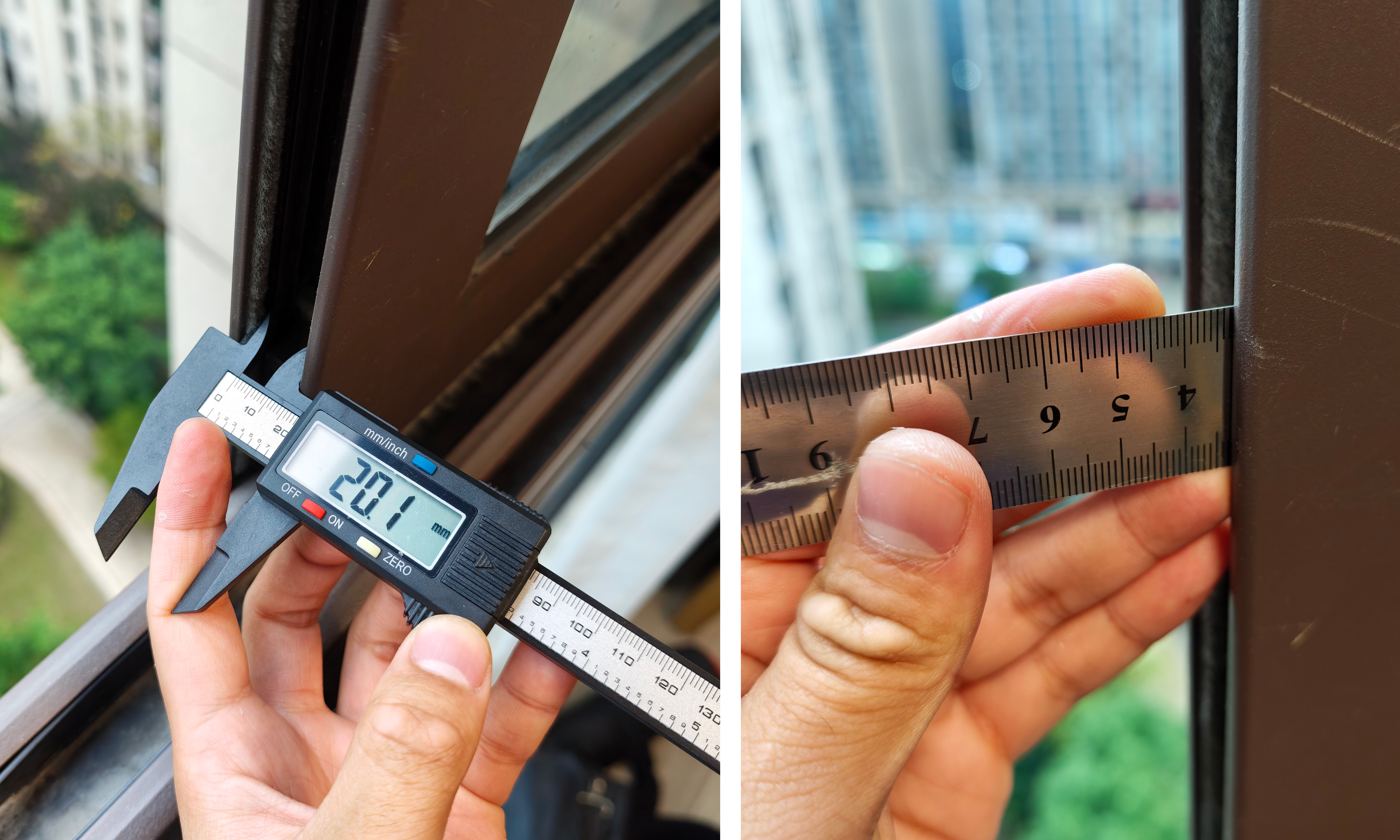

      此设计尽可能减小开窗面积，并设计了防虫网和挡风条。防虫网可以防止体型大于5mm的小虫进入，选装的挡雨罩向外伸展40mm。挡风条有插槽可以加强互相之间的连接，并且有20mm厚（下图游标卡尺测量的部位）和25mm深（下图钢尺测量的部位）的侧翼（模型里带数字的部位）可以插在窗缝里。即使你的窗户有锁扣和缓冲块，挡风条有避让设计也可以确保贴合安装。所有模块都不需要支撑。拓竹PLA basic和PETG HF打印的不同模块的插槽可以互相契合。

如果你需要外开窗排气口，可以用我另外这个模型：[https://makerworld.com.cn/zh/models/2371214](https://makerworld.com.cn/zh/models/2371214)

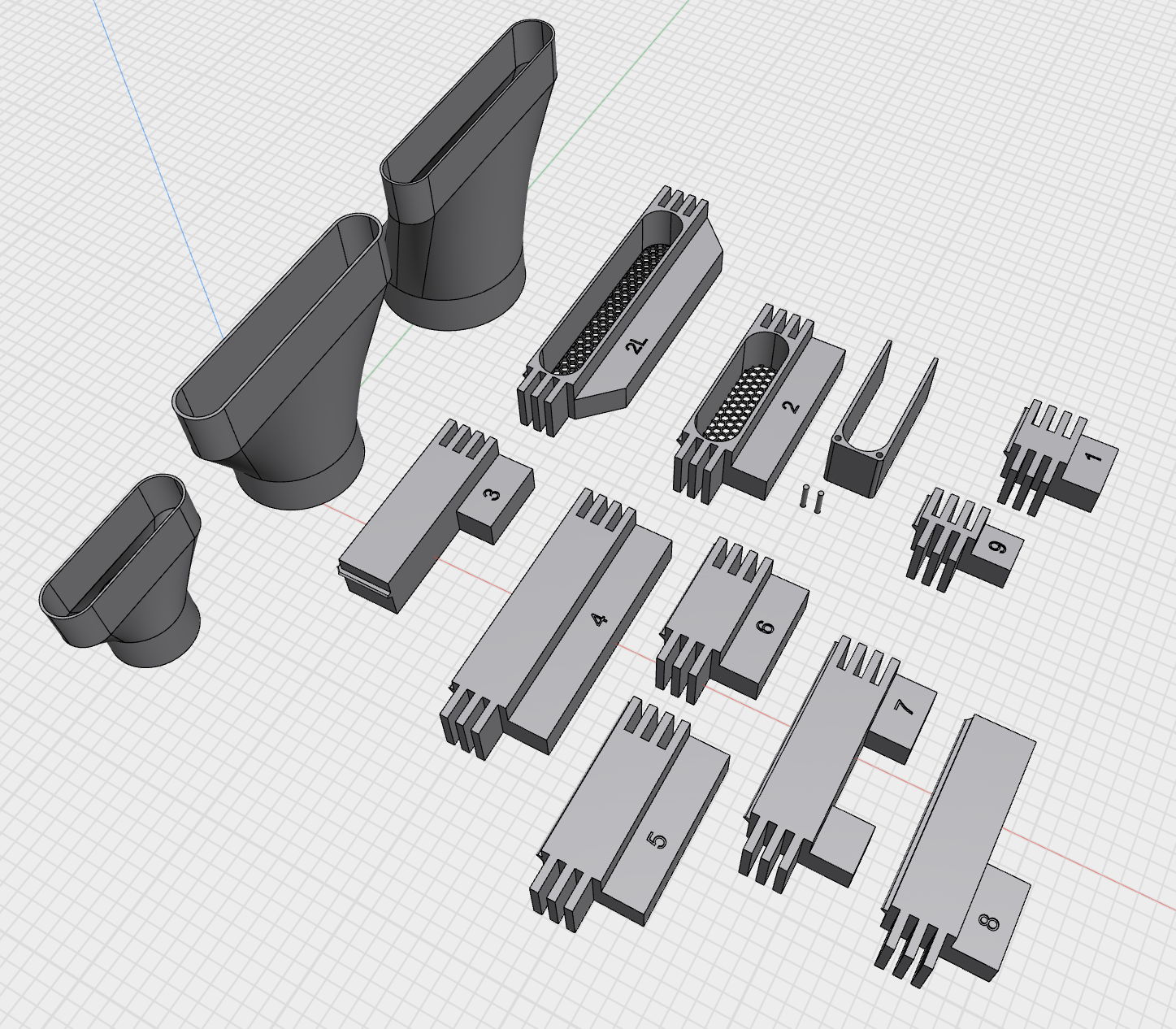

【2. 部件及尺寸说明】

已上传STEP文件，可根据你的窗户尺寸用主流建模软件自行修改。在网页端绿色按钮右边的下拉菜单中，点击"下载 STL/CAD 文件"即可下载。

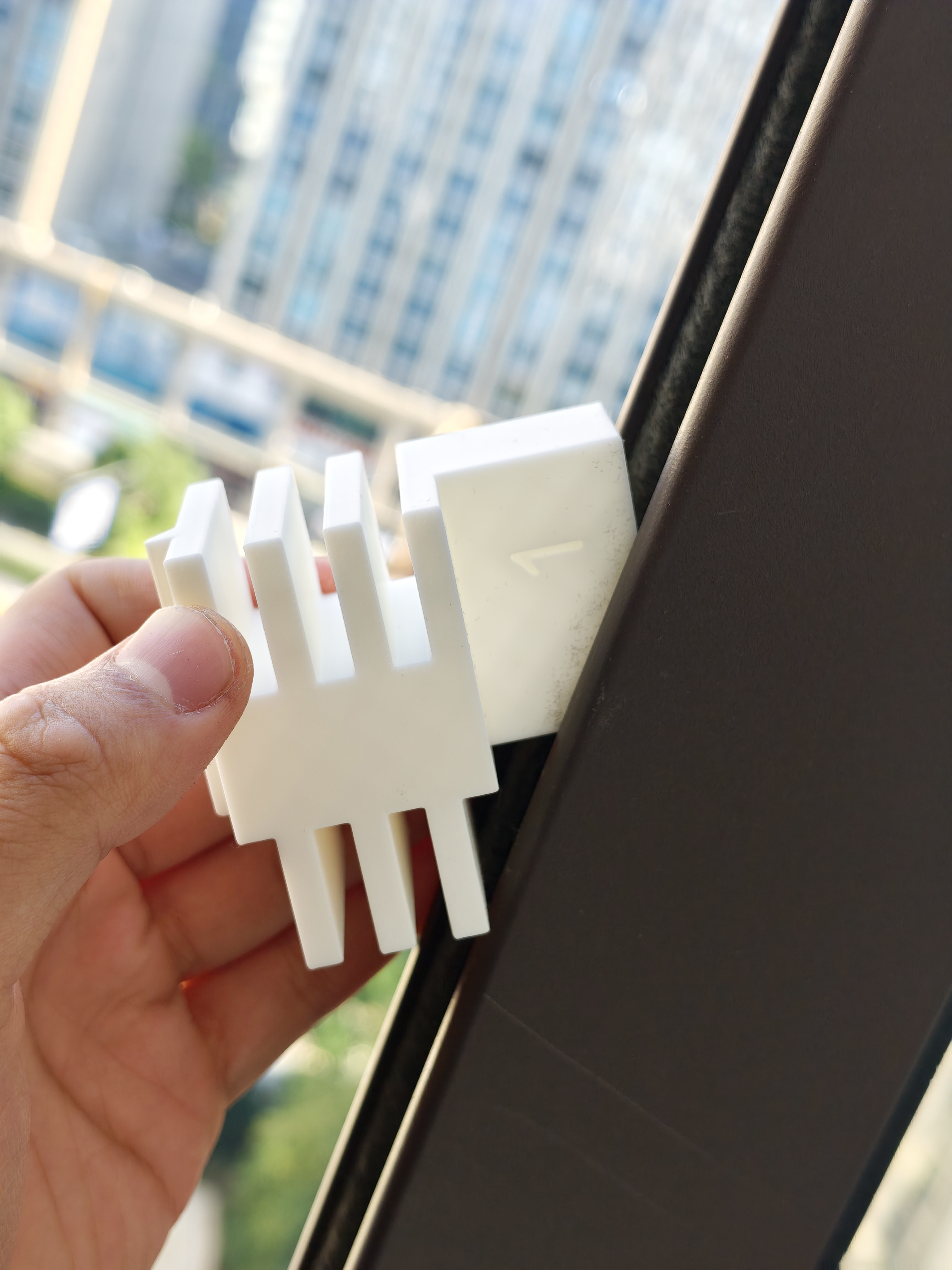

1号测试块可以用于预先测试尺寸，主体长度20mm。（主体长度不含插槽，插槽两边的每一边各长20mm，下同）。如果你的窗户跟我的差不多，推荐先打1个1号块测试一下。1号测试块同时也可作为挡风条使用。

2号块和加长的2L块连接排气扁口（兼顾防虫网）。主体长度分别为104mm和174mm。5cm排气管喷嘴搭配2号块。8cm或10cm喷嘴搭配2L块，以减小排气阻力。

可以根据情况安装挡雨条（模型里像拱门的那个东西）。由2根直径4mm长度20mm的圆柱体连接。如果你有多个设备需要排气，可以打印多个2号块或加长的2L块。由于8cm和10cm排气扁口本身弧度较大，所以不太需要加装挡雨条，不过还是预留了孔位，如果需要的话可以单独打印第2盘里的挡雨条。

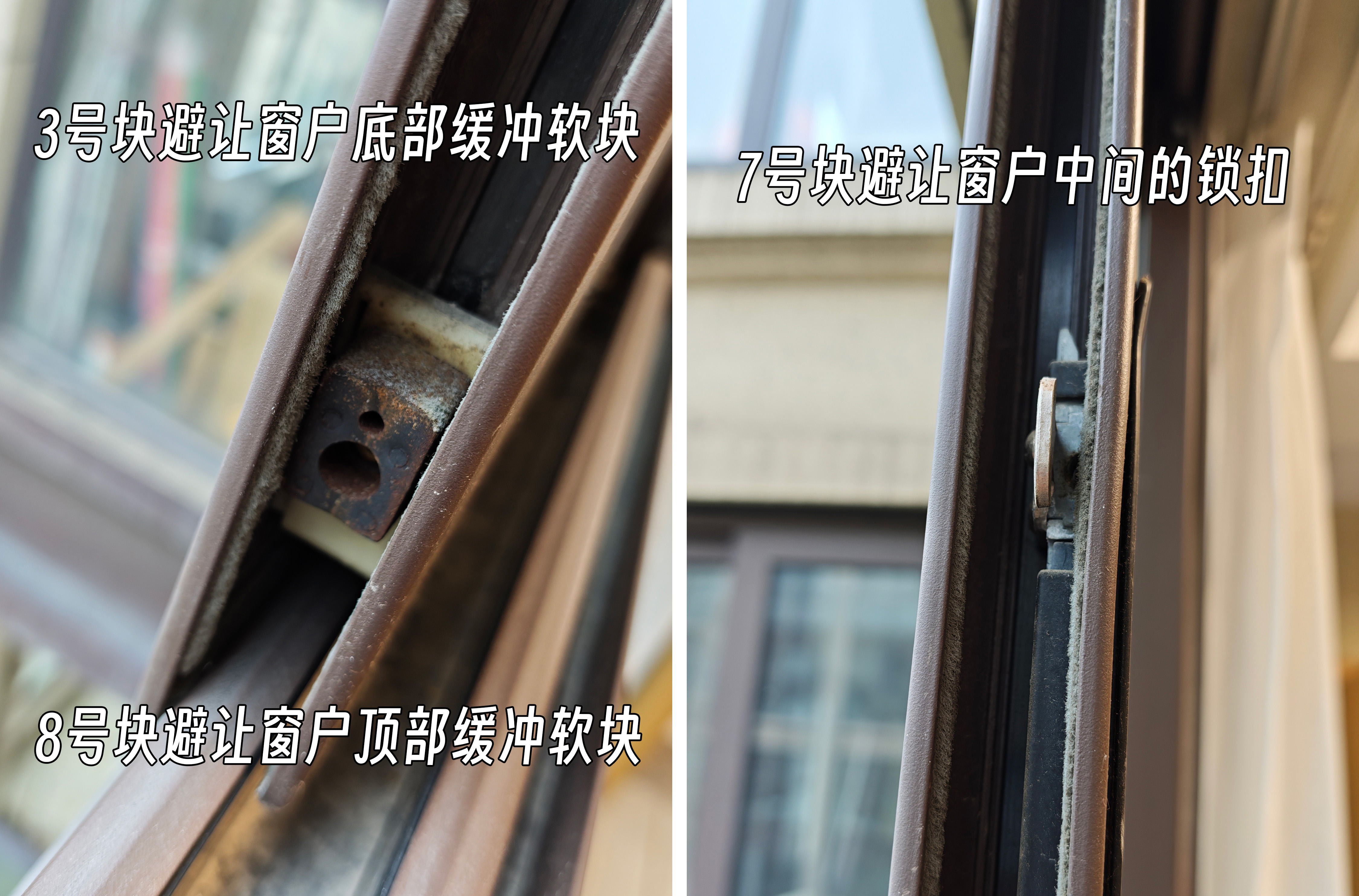

3号块用于左开窗的底部垫块（或右开窗的顶部垫块），主体长度100mm。我家的窗户在靠近底部和顶部的位置有一个缓冲软块（见下图），所以在侧翼里做了避让设计。避让部分的长度是70mm。如果你的窗户没有缓冲软块，3号块仍然可以作为普通挡风条使用。

4号、5号、6号块都是挡风条，主体长度分别为130mm、80mm、50mm。

1号、9号块也是挡风条，主体长度分别为20mm和5mm。

这5种长度的挡风条根据你窗户的高度来决定打印数量。各种组合应该可以满足大部分窗户了。

7号块用于避让窗户中央的锁扣（见下图），主体长度100mm。中间缺口的长度是50mm。如果你的窗户中间没有锁扣，7号块仍然可以作为普通挡风条使用。

8号块用于左开窗的顶部垫块（或右开窗的底部垫块），跟3号块一样。

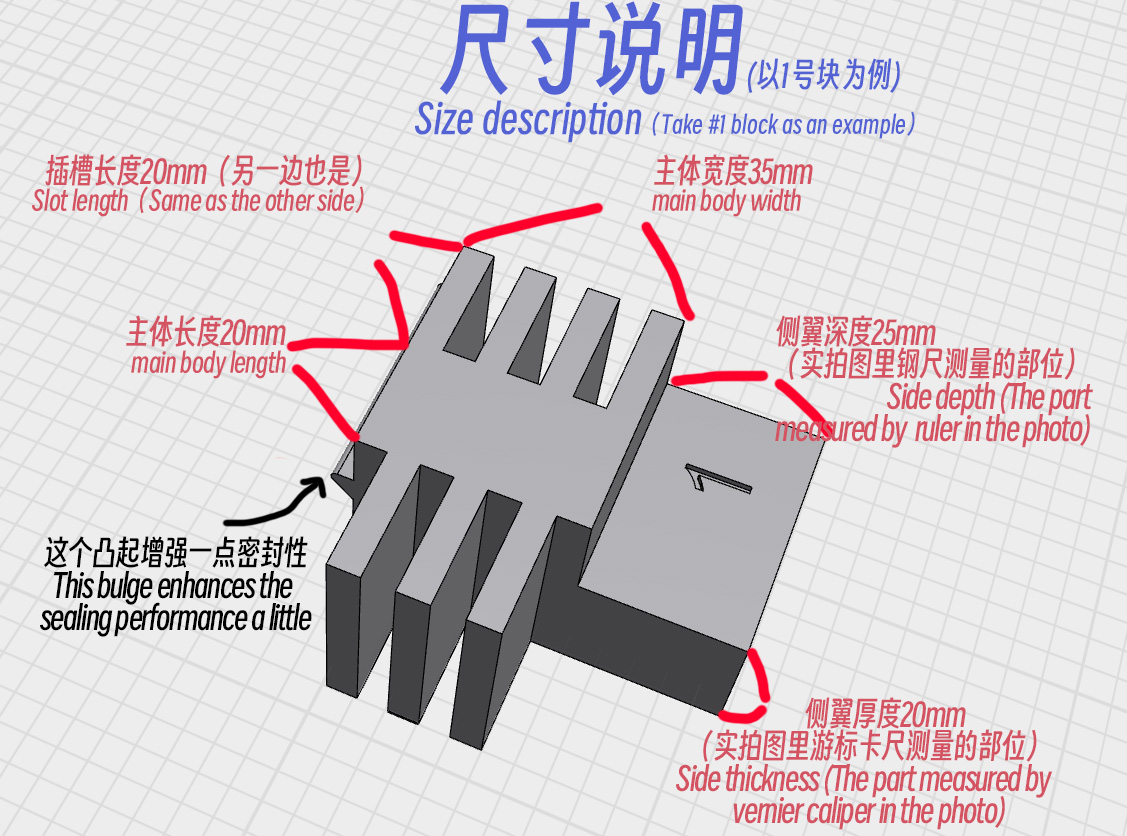

各个模块的主体宽度、插槽长度、侧翼深度、侧翼厚度都一致，主要是主体长度和侧翼的避让设计不同。

测算挡风条长度的时候记得把插槽长度也算进去！两个20mm插槽装好是20mm的长度！

【3. 打印和安装指南】

1. 如果你的窗户跟我差不多，先打印《1号测试模块》测试一下。

2. 如果尺寸不合适，且你不熟悉3D建模软件和STEP文件，用电脑打开拓竹Bambo Studio切片软件：

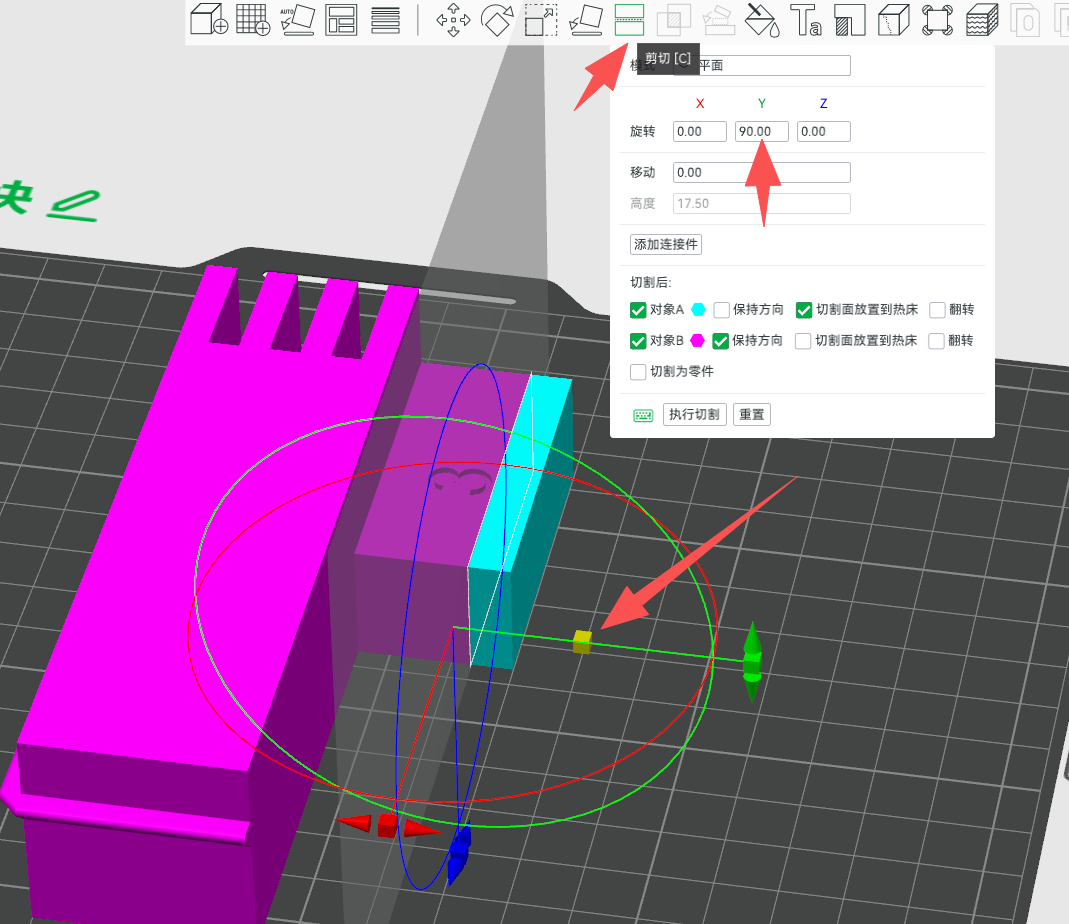

   （1）如果侧翼长度25mm太长不能完全插入窗户，点击选中挡风条，点击剪切工具，把Y轴设置为90度，然后拖动黄色方块到合适的位置，把长出来的部分切掉并删除即可。

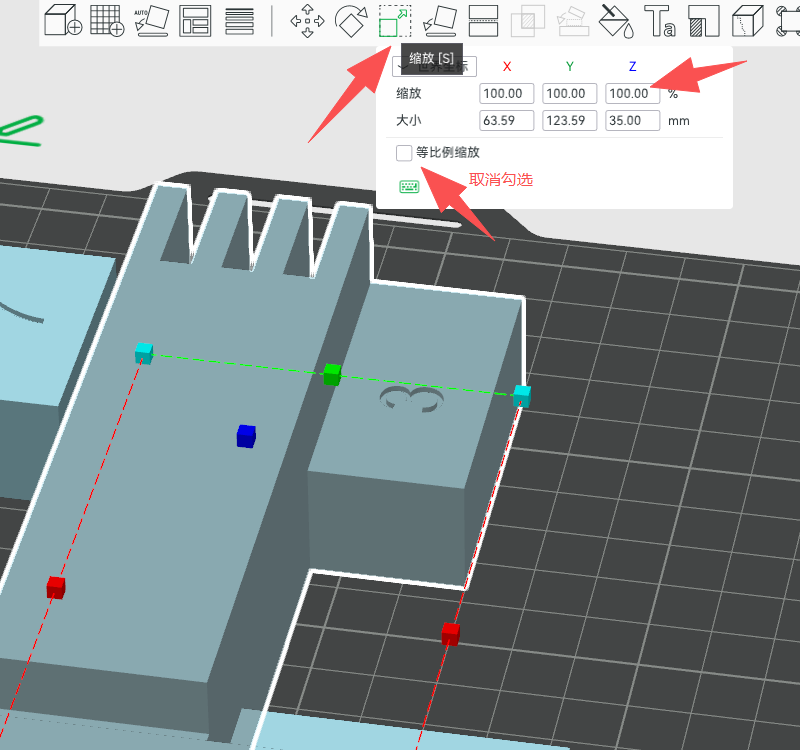

   （2）如果侧翼厚度20mm太厚不能插入窗户，点击选中挡风条，用切片软件里的缩放功能，取消勾选“等比例缩放”，然后修改Z轴百分比。例如要修改厚度为18mm，就把百分比设置为90%，修改厚度为15mm，就把百分比设置为75%。注意如果修改太薄，可能导致2和2L块的防虫网部分过薄导致断裂，可以自行用纱网修补。



   （3）如果侧翼厚度20mm太薄，直接打印，然后在侧翼贴厚胶带即可。

3. 尺寸合适后，再打印《V3.1版》里面的3号、7号、8号模块（第1盘）。注意如果你尺寸有修改，第3-5步的每一根挡风条都记得修改！排气管接头不需要修改。

4. 根据你要用的排气管的直径，用5cm排气管转接扁口就打印2号块（第2盘），用8cm排气管转就打印加长的2L块和转接扁口（第3和第4盘）。用10cm排气管就打印加长的2L块和转接扁口（第3和第5盘）。

   【如果你是8cm或10cm排气管，仍然想用较短的转接扁口，可以打印《V2.4版》里的第6盘（8cm）或第7盘（10cm）来适配2号块。】

5. 打印完往你窗上安装一下，测量中间需要挡风条的长度，然后再决定5种长度的挡风条具体的组合方式和打印数量（第6盘和第7盘）。
6. 备注：以上的“盘”是按照A1 mini的尺寸设计的，其他更大尺寸打印机的用户可根据需要自行摆盘。

【4. 排气管规格说明】

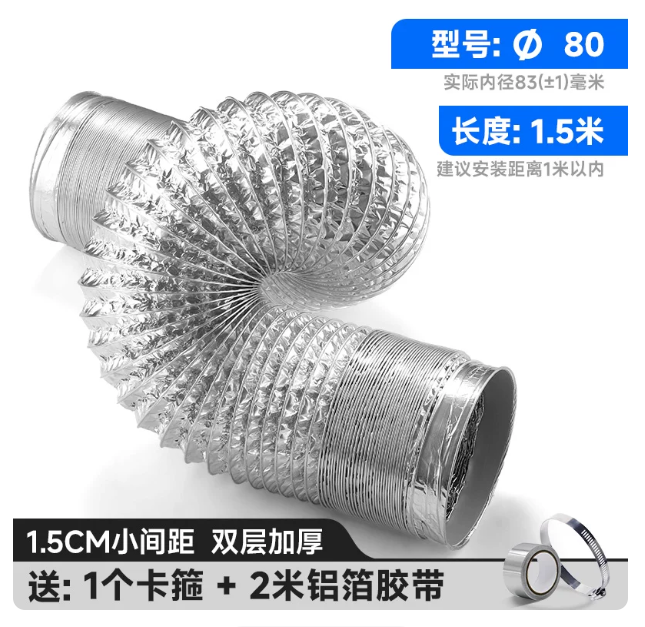

5cm打印件的外直径50mm，内直径47mm。使用内径大于等于50mm的排气管包在3D打印件外，或外径小于等于47mm的排气管插在3D打印件内。

8cm打印件外直径80mm，内直径77mm。使用内径大于等于80mm的排气管包在3D打印件外，或外径小于等于77mm的排气管插在3D打印件内。

10cm打印件外直径100mm，内直径97mm。使用内径大于等于100mm的排气管包在3D打印件外，或外径小于等于97mm的排气管插在3D打印件内。
