前言：由于V1版本缺少组装图解和更合理的安装方式故此重构版本V2

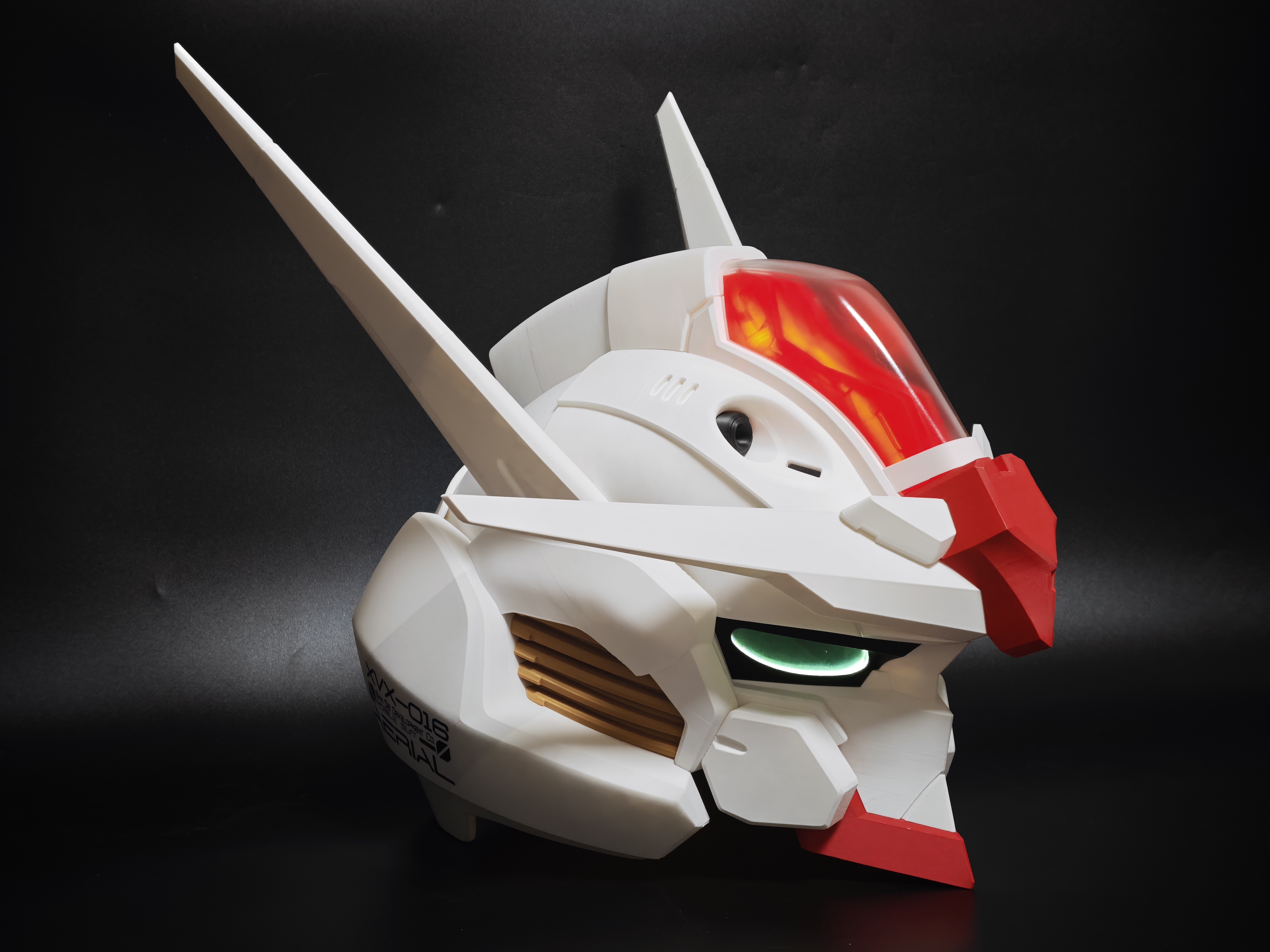

V2版本

更新内容

1. 尺寸：相较于之前的180MM，更改为现在的 220MM



2. 更多的细节水印和刻线（推荐使用H2D打印该部件）



3. 完整的发光适配（不使用也可以正常安装），完整的电路图介绍

4. 内部重新规整平滑，全M3螺丝更加合理的组装（可以做到损坏快速拆解替换），内部有足够大的填充空间放置内胆或者贴保护海绵



5. 多处磁吸可快捷拆卸部位

电路部分

声明：电路部分并非是必须的，不使用也不影响正常安装流程，使用电池盒是方便对电池的管理和更换。

创客商城部件准备

M3X16-AA039螺丝 X54(建议购买60个)

M3X8-AA037螺丝 X8(建议购买10个)

10X3 磁铁 X16（不需要磁吸可以直接粘胶水）

6X3 磁铁 X42（不需要磁吸可以直接粘胶水）

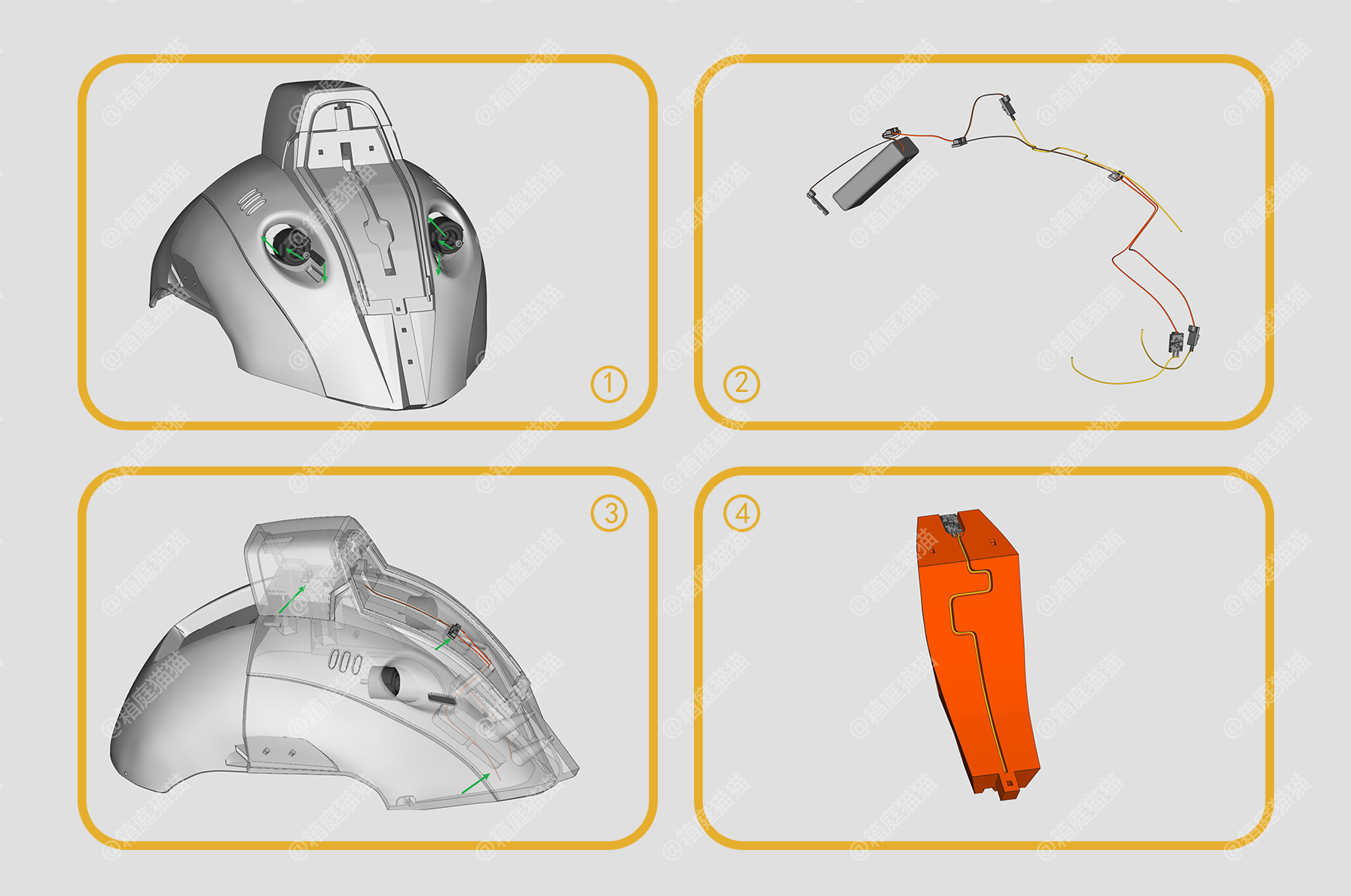

电路拼接

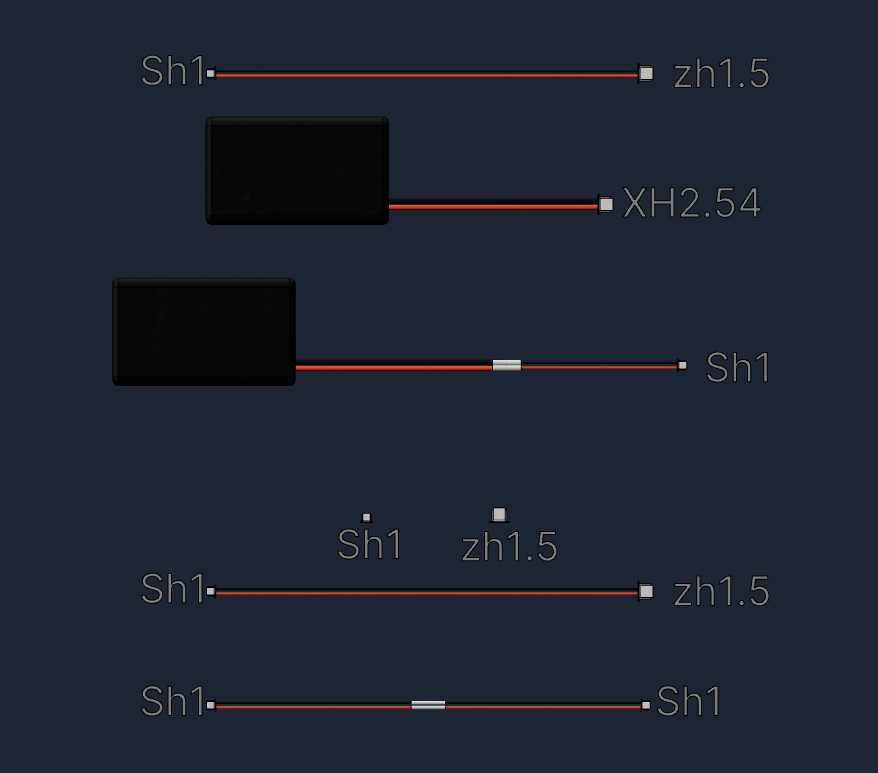

声明：这里需要使用1.5MM热缩管进行拼接，拼接的原理请遵循红接红，黑接黑的方式拼接（如果可以直接购置到SH1.0转XH2.54和双头SH1.0的线可以跳过此步骤）

线路长度

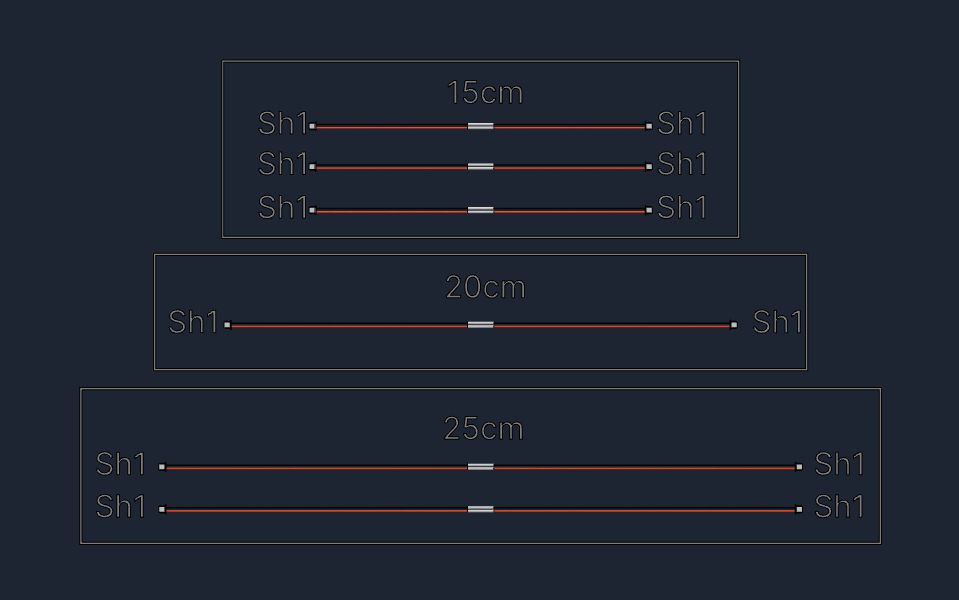

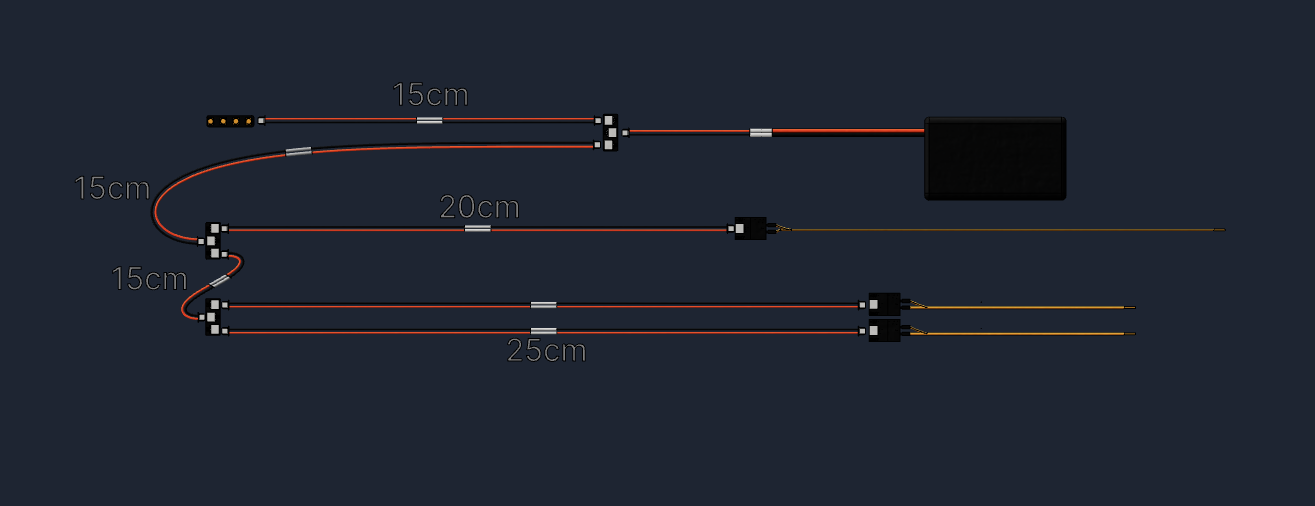

声明:拼接的双头SH1.0长度参考意见

线路拼接

镜片的制作

声明：打印的镜片厚度为：0.75mm透视性能一般

1. 可以购买PVC薄片（0.5-1mm都可以），使用打印件按压在上面裁剪出来
2. 没有PVC也可以购买雪碧等透明的绿色瓶子，热水加热按压平整后在进行划线裁剪

3. 有光固化的可以使用透明树脂打印（顶部的盖板也可）

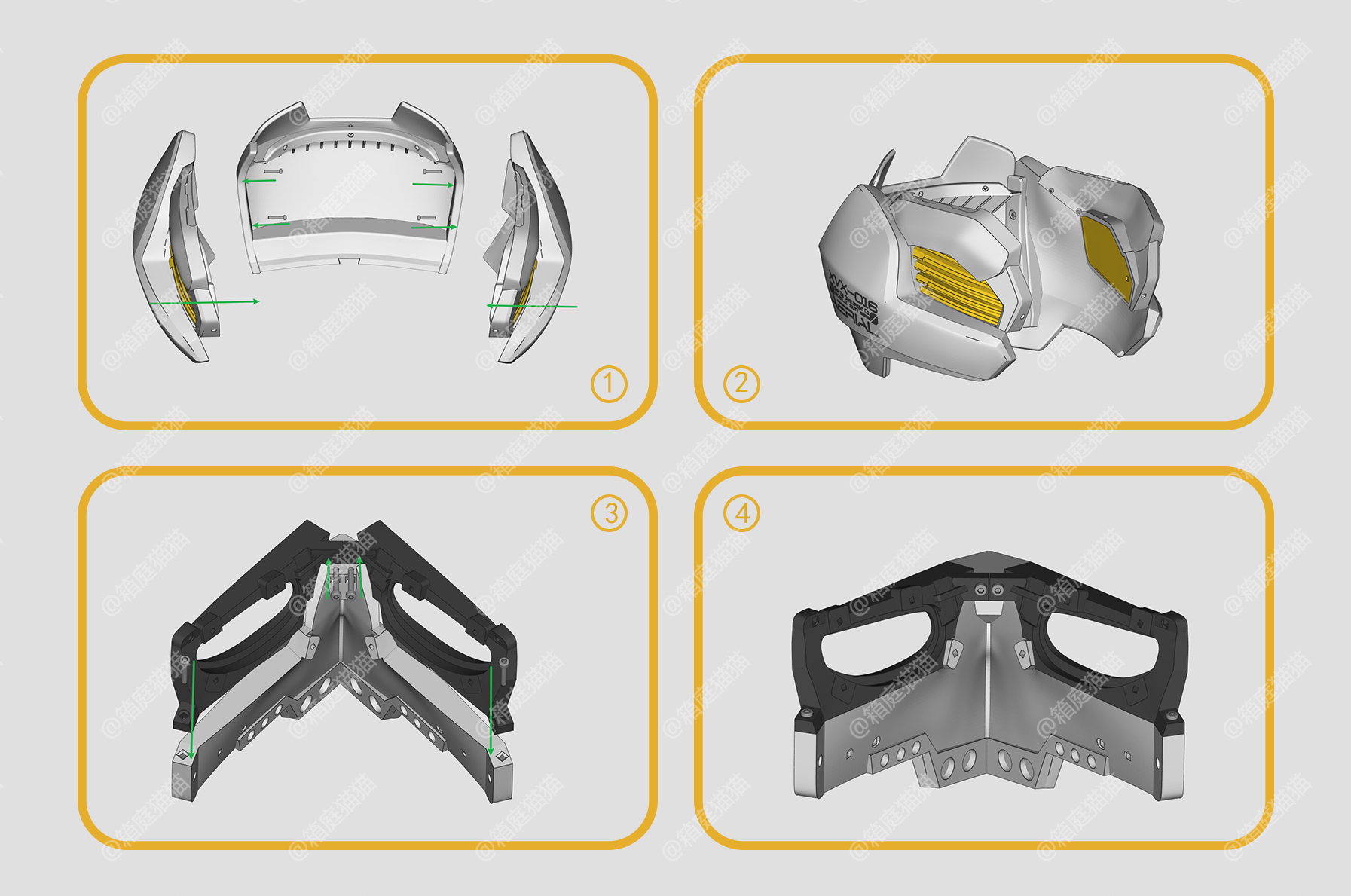

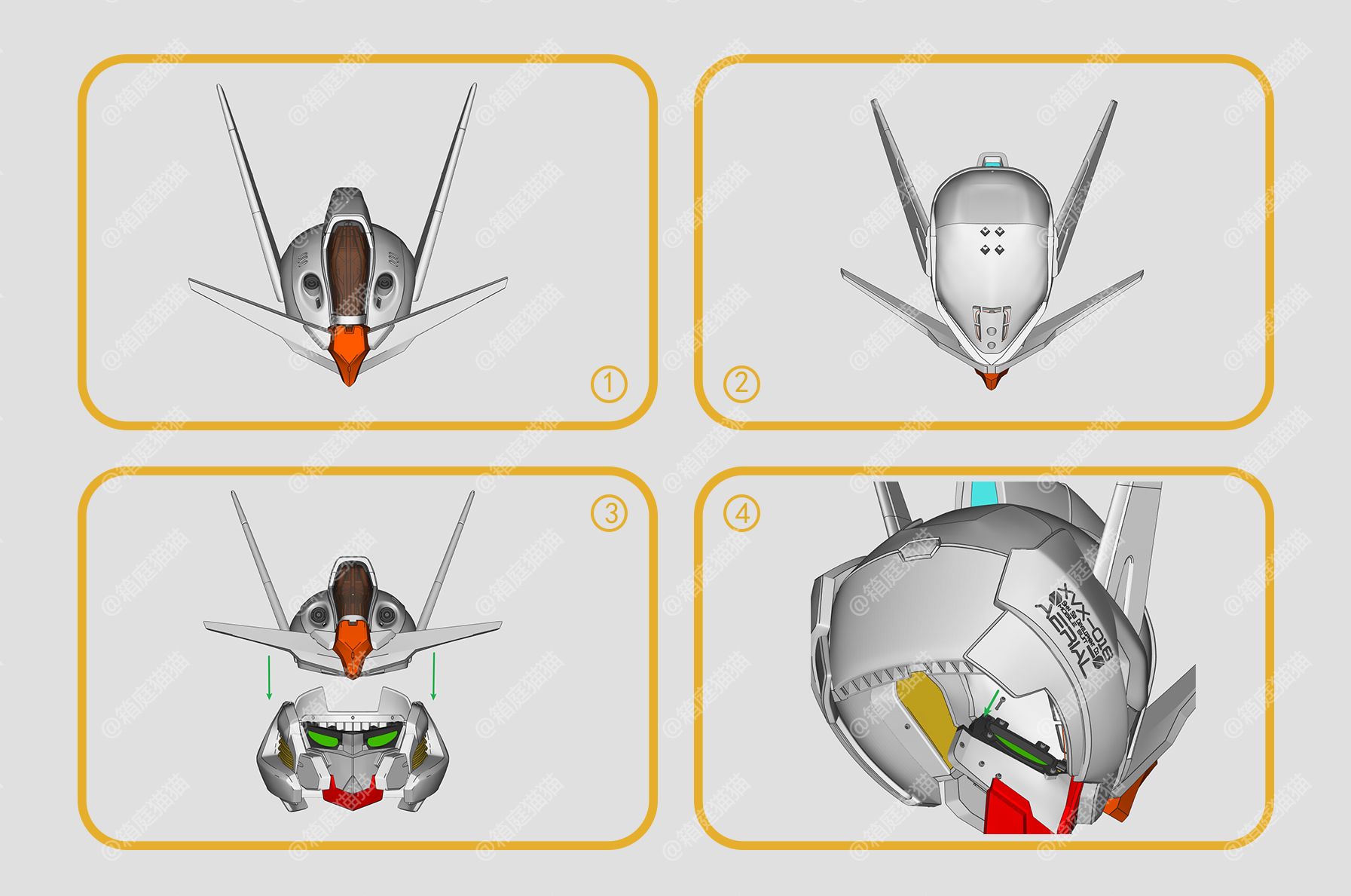

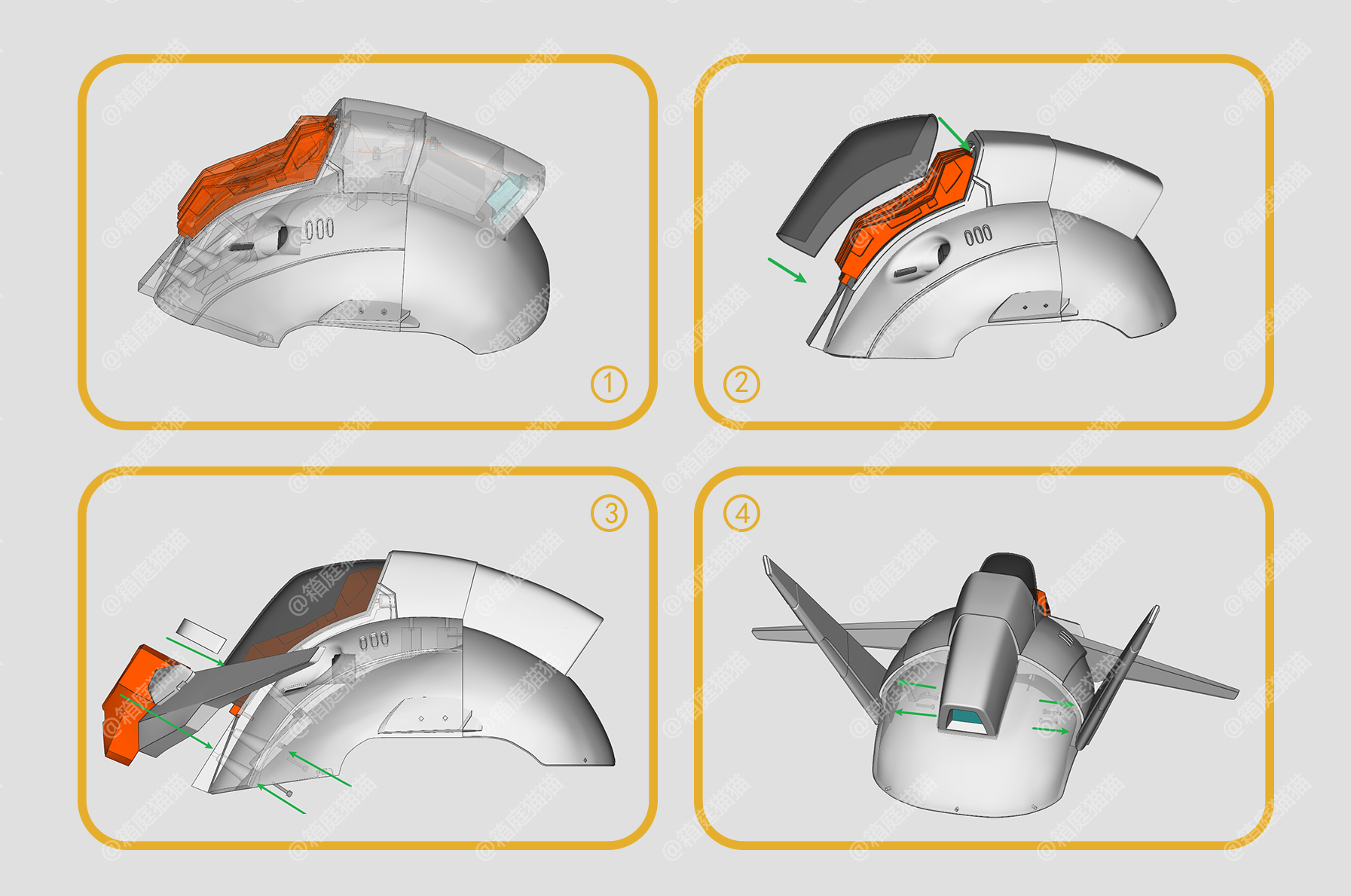

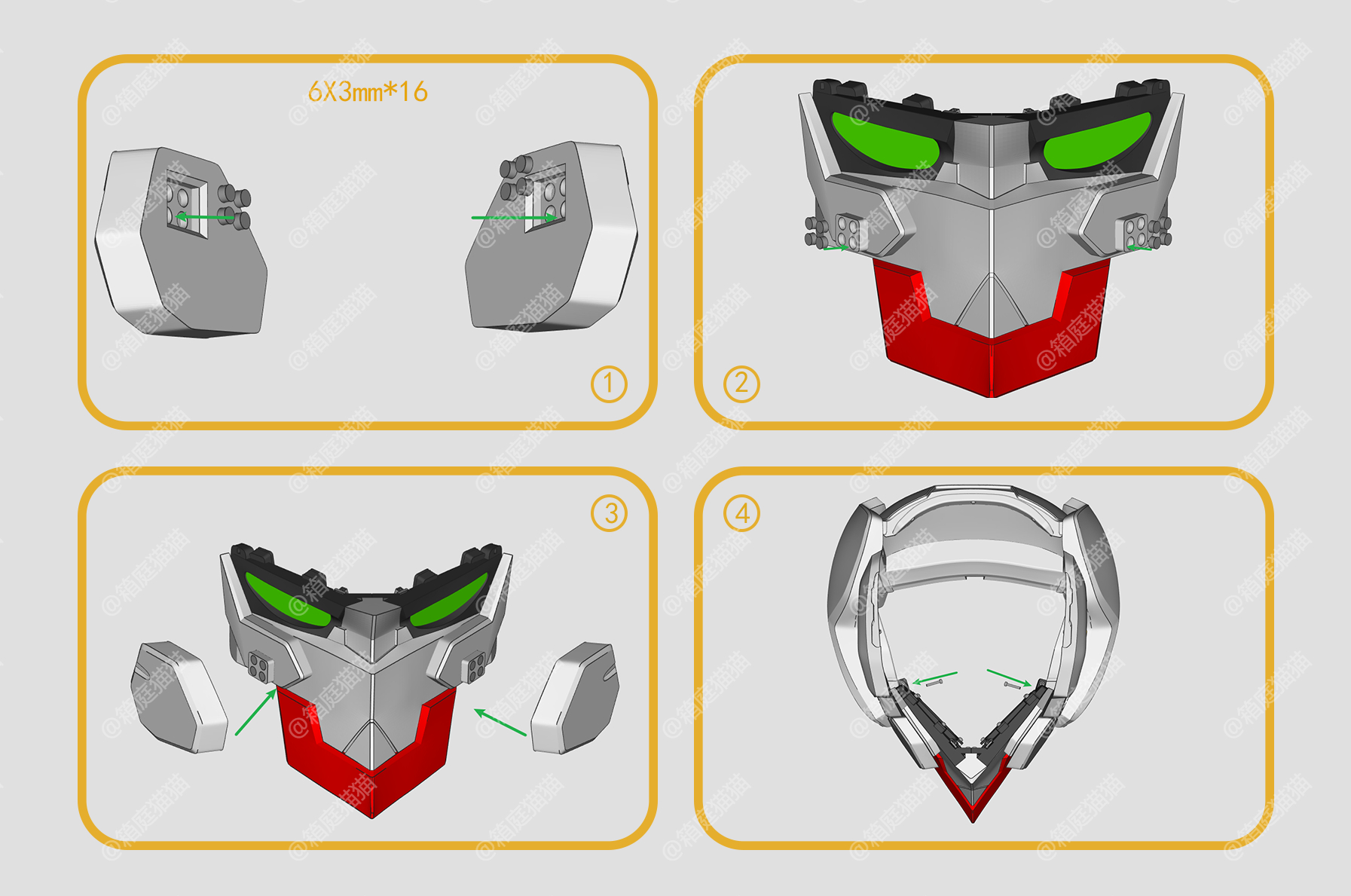

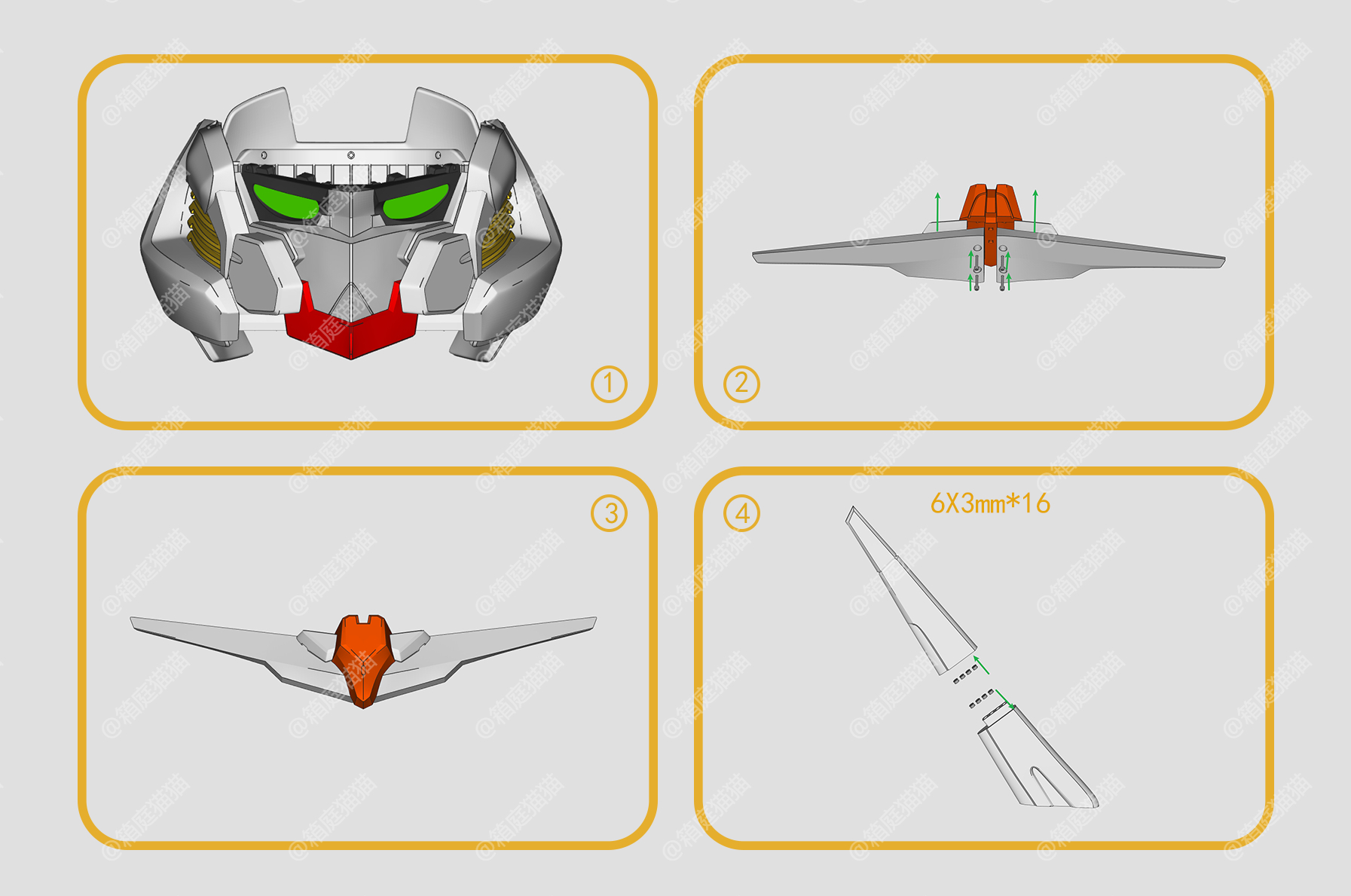

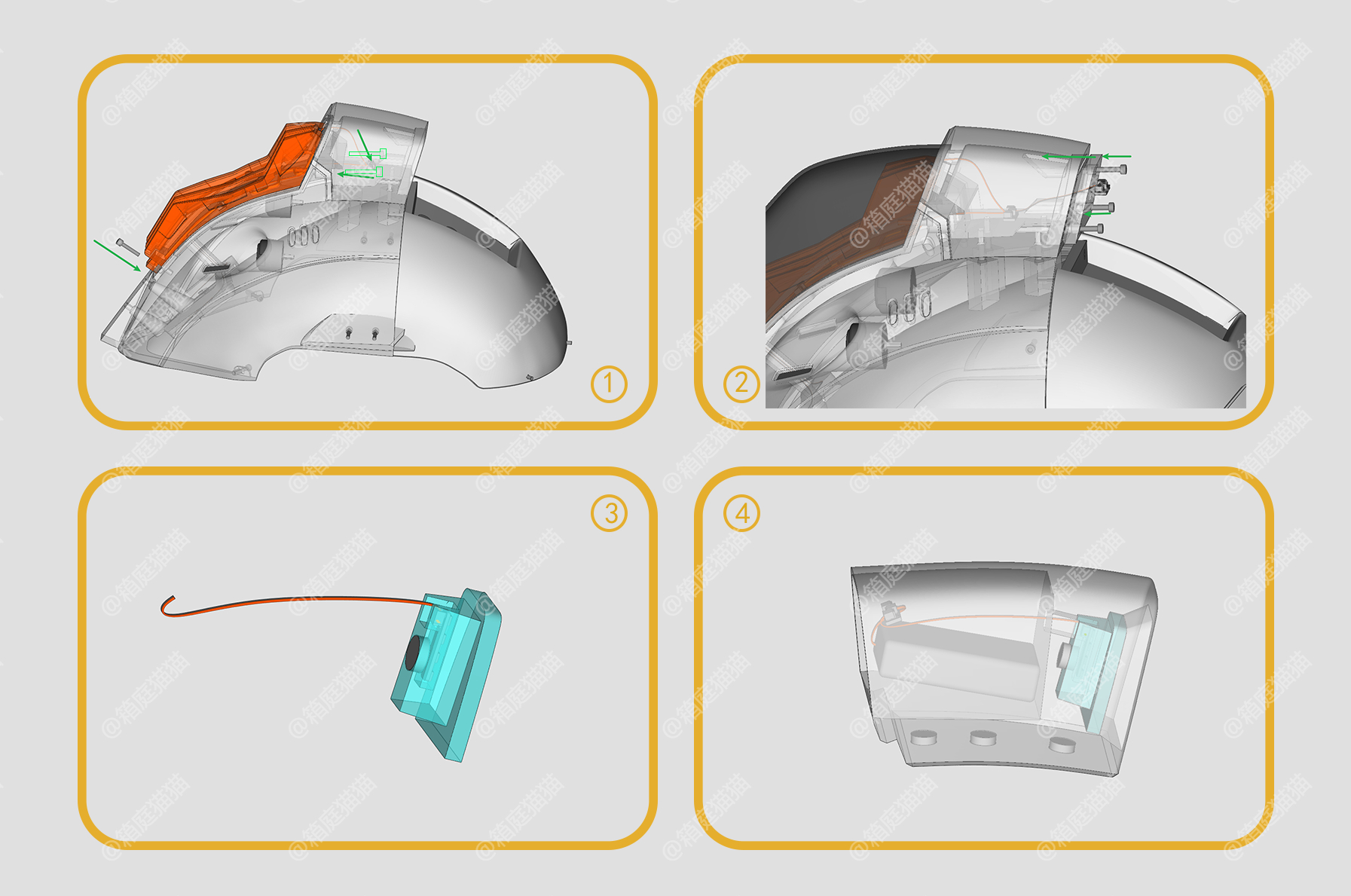

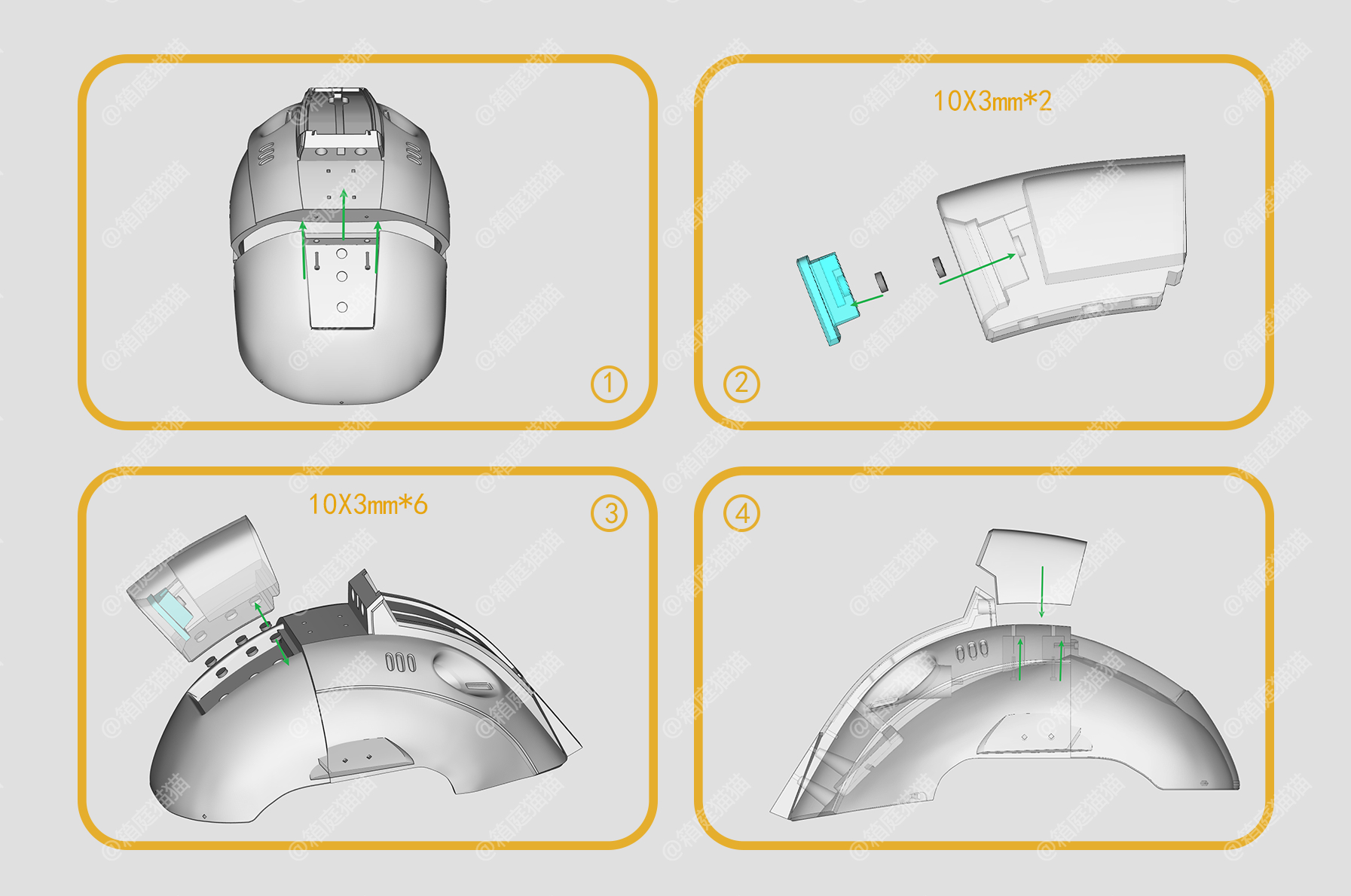

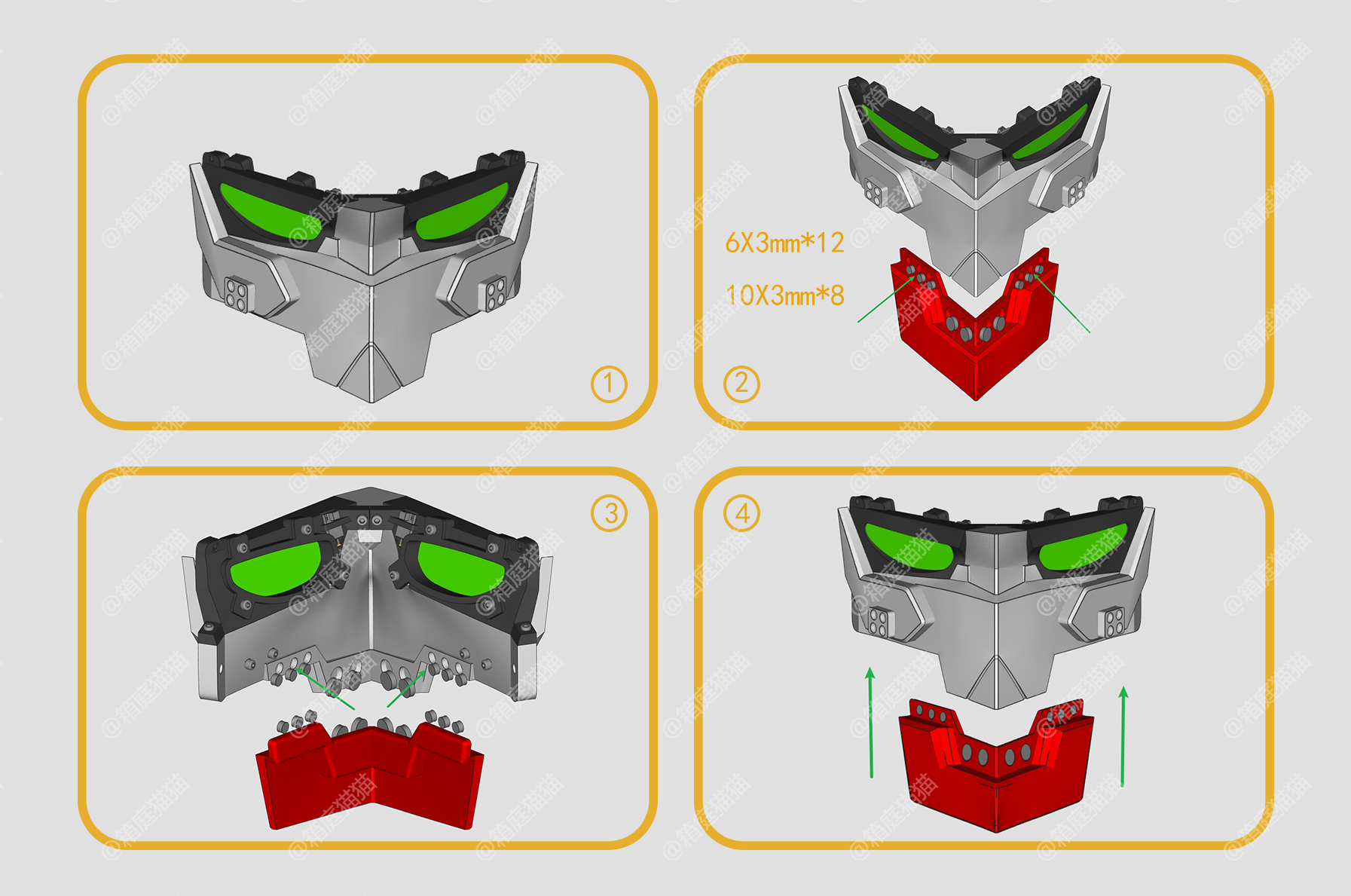

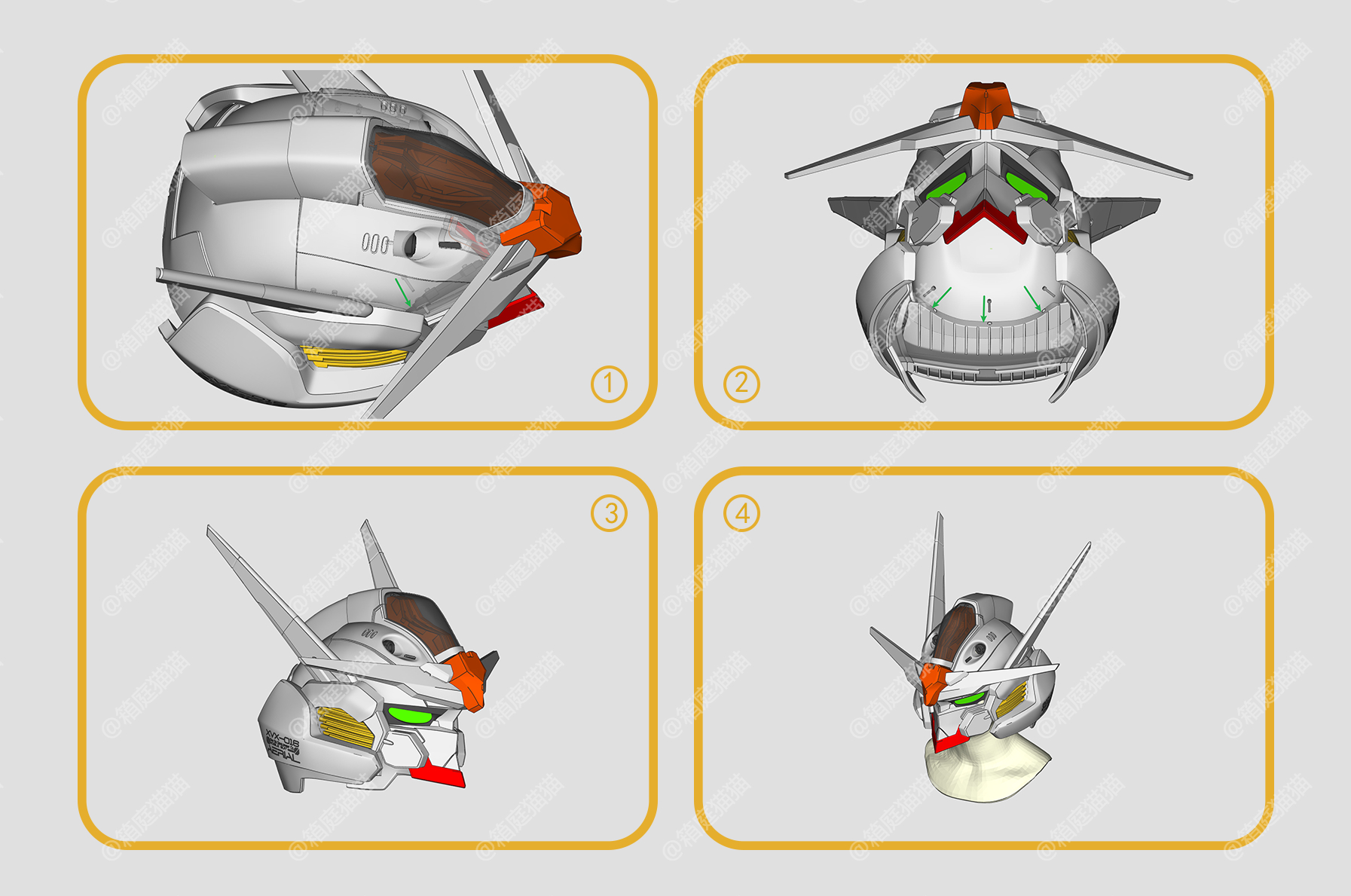

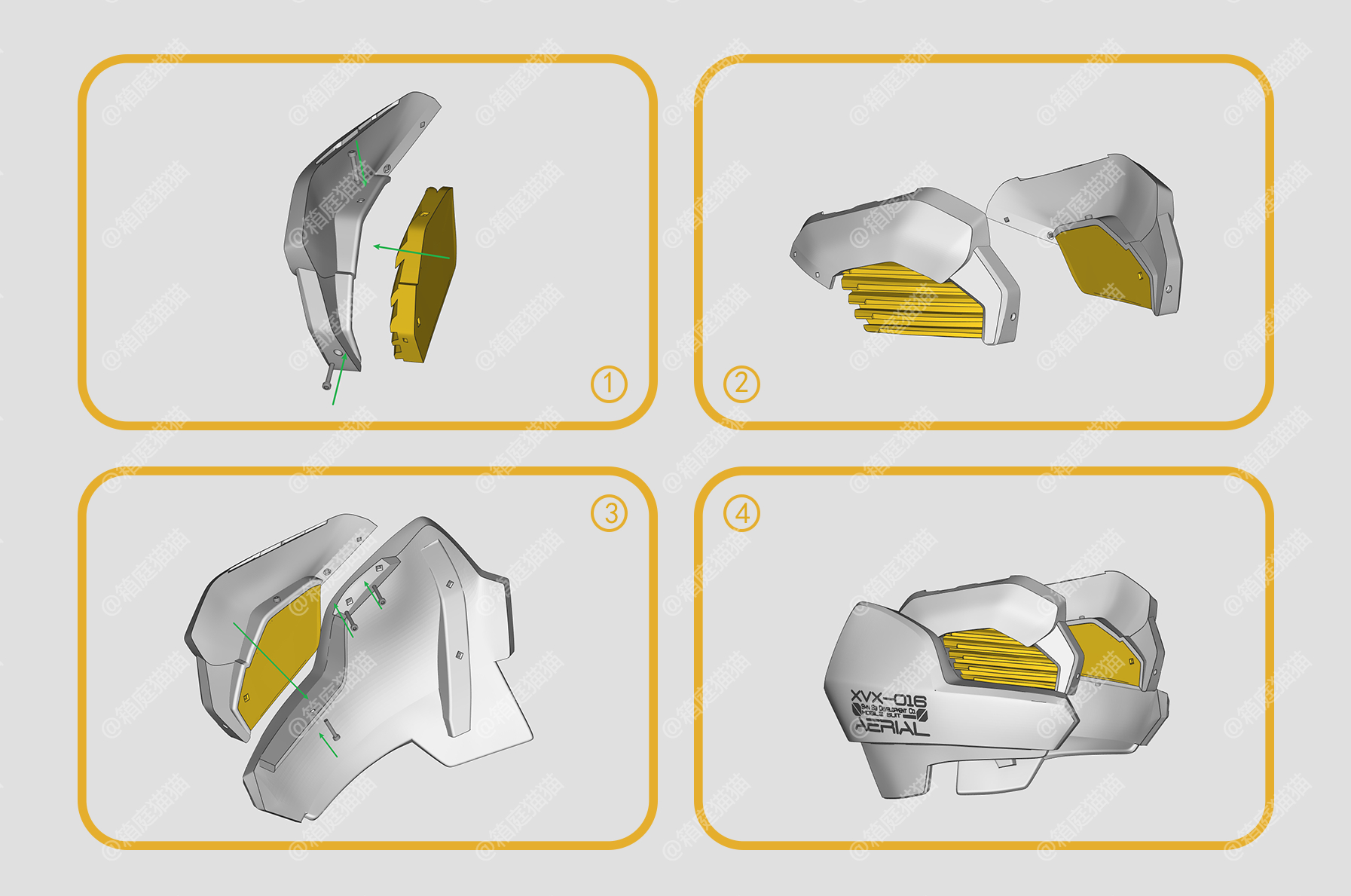

组装步骤

声明：未提及的部分全部使用M3X16螺丝

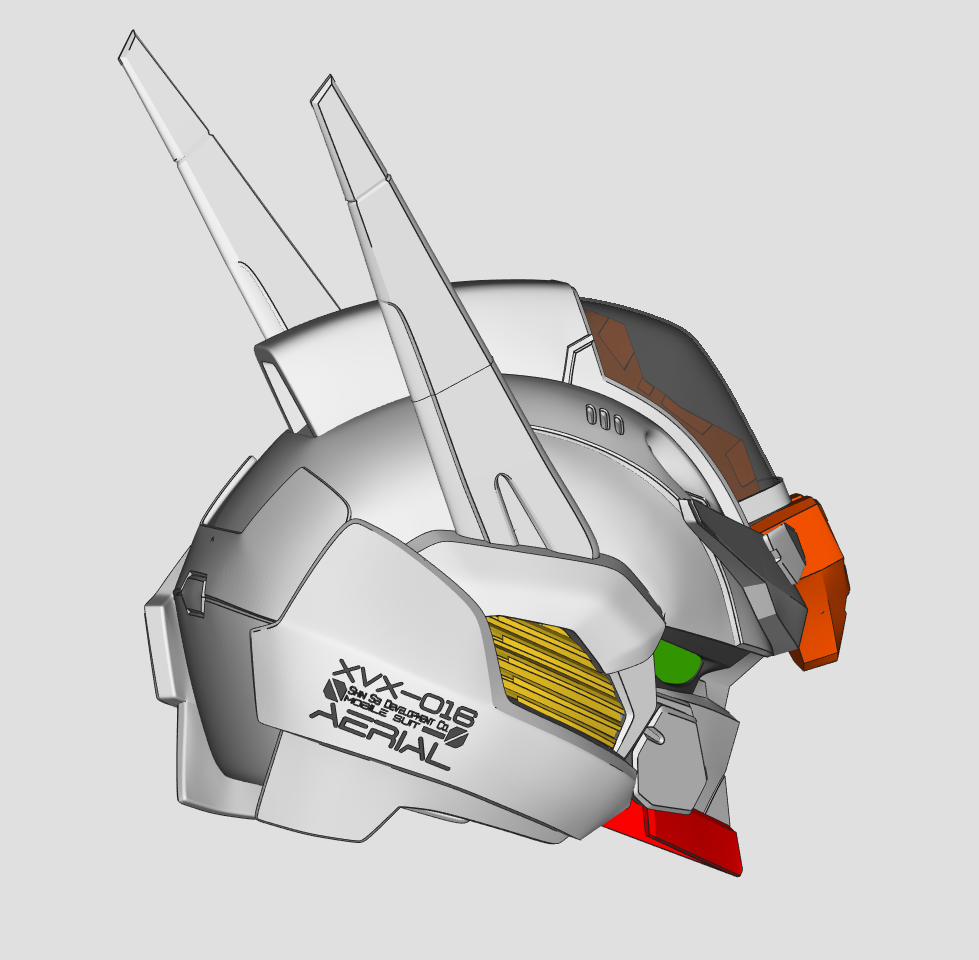

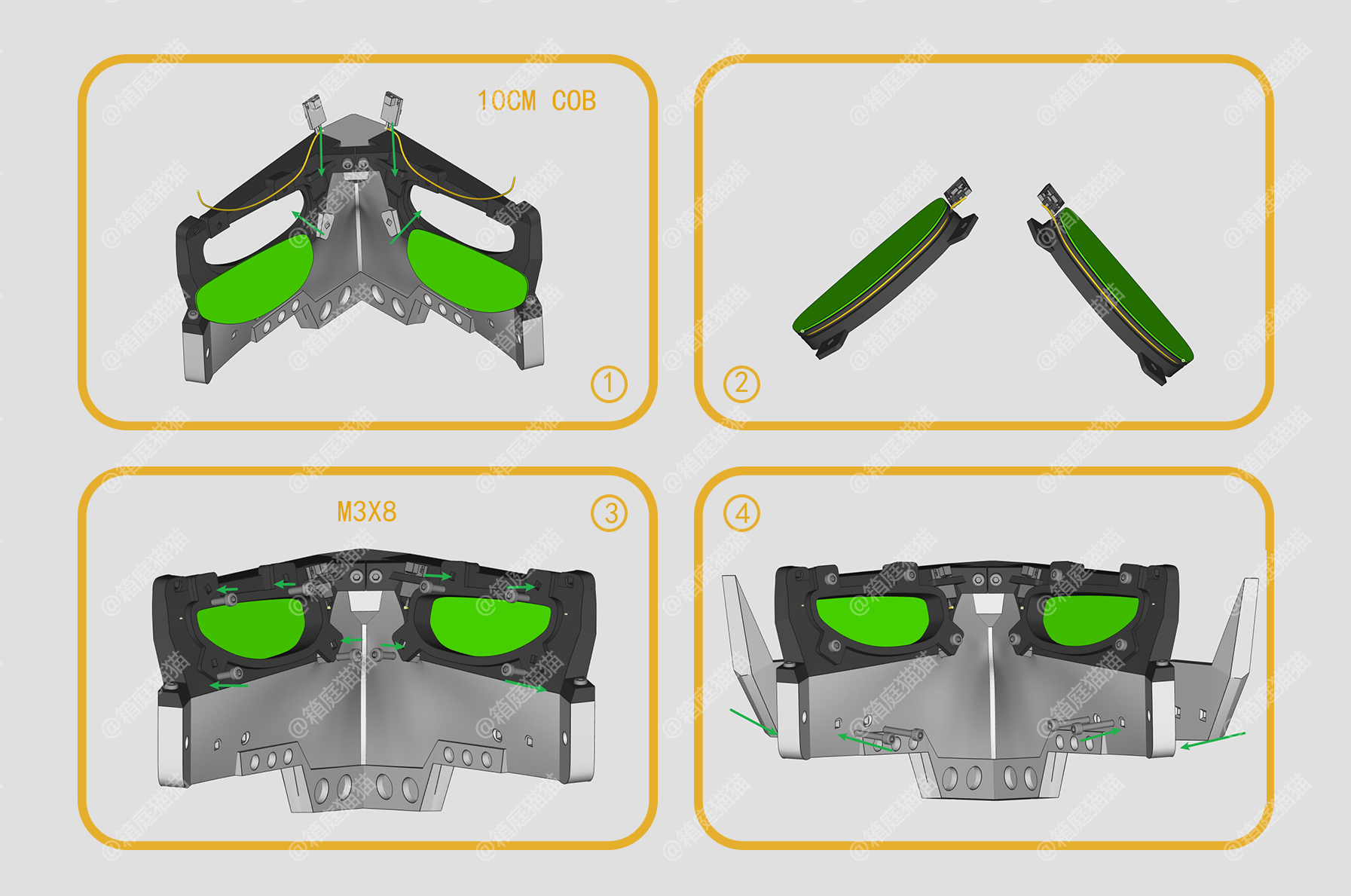

组装视频：

总结

最后祝你成功复刻
