先在这跟各位说声抱歉(╥_╥)，原本预计2周完成的，做着做着发现好多不足地方，在那不断找丝杆、底座齿轮转尽卡住问题所在及解决方法导致又肝了2周（安装教程占了几天）！！（需要修改丝杆的请下载STL/CAD文件，注：需要Blender5.0打开看，软件是免费的开源的，要有一定软件操作基础才能改）

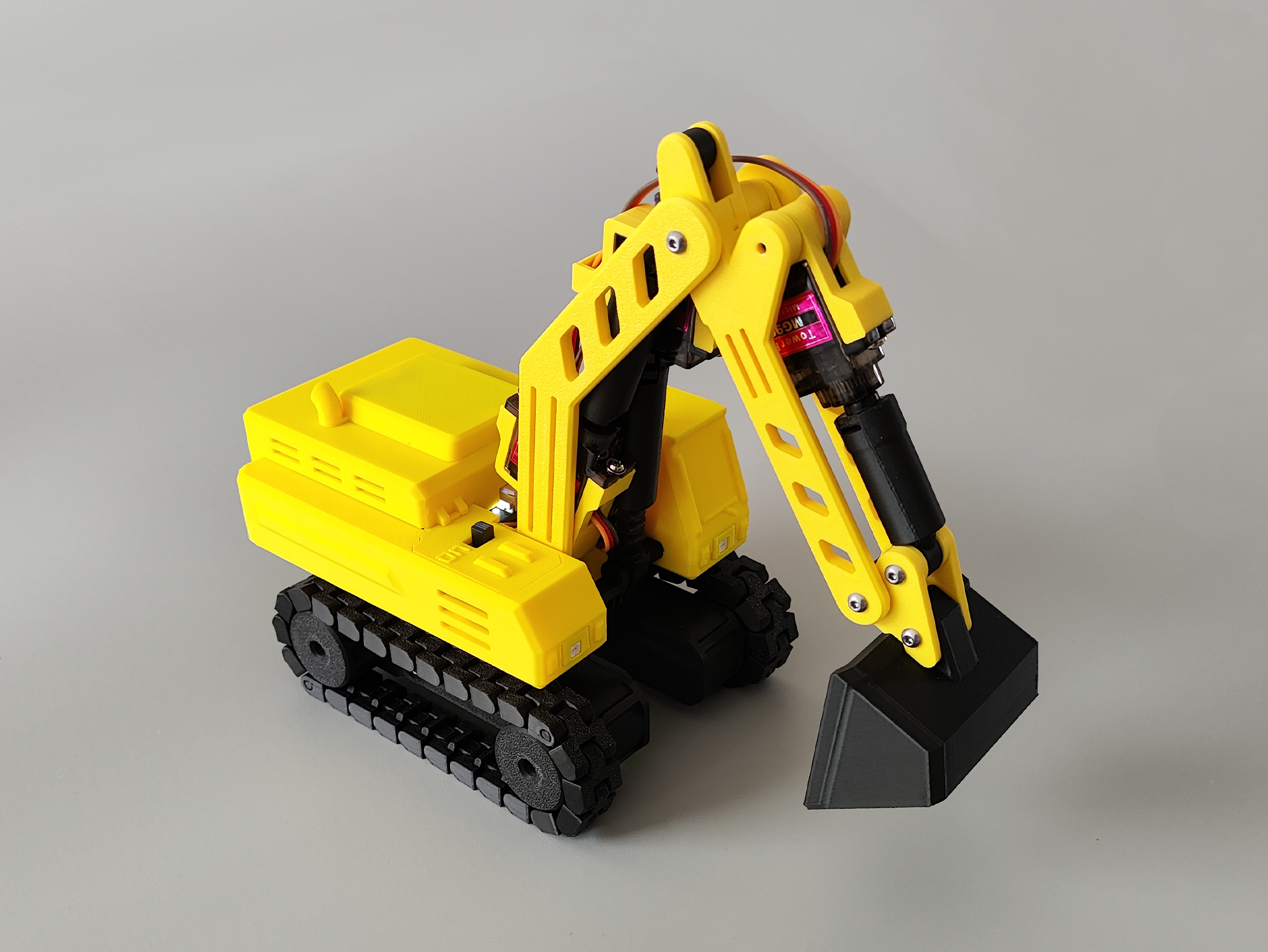

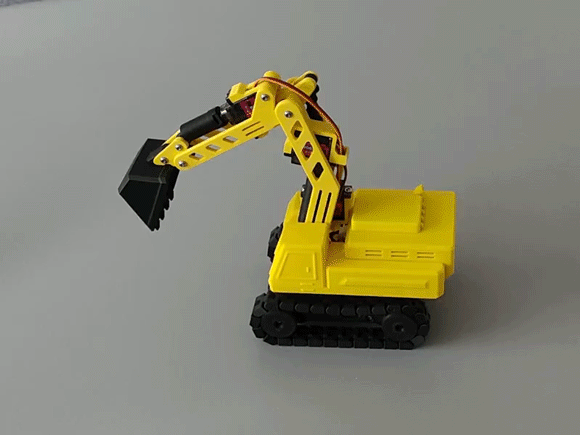

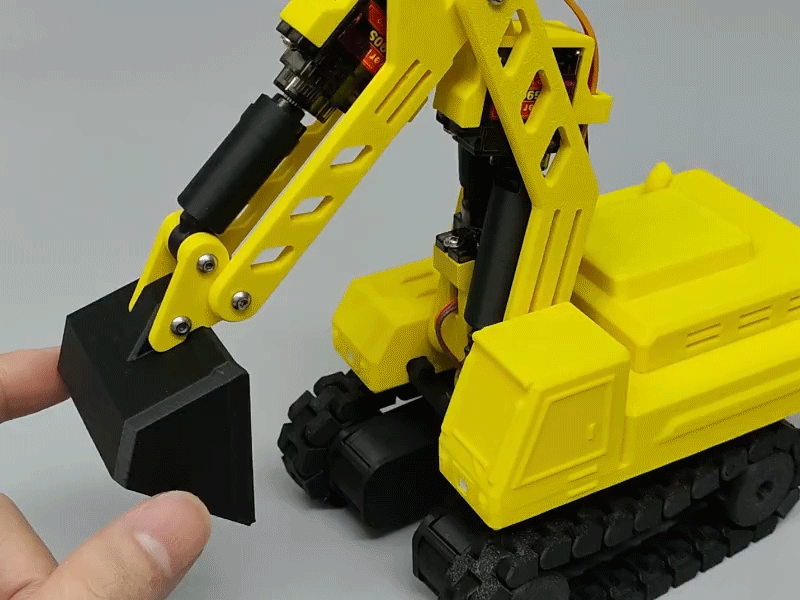

原本考虑兼容官方舵机、MG90S、SG90的，但奈何套件的螺丝不够长，需另购，只能放弃了，且MG90S、SG90差价不大！！整体来说成品个人觉得花的时间还是值得的，不知道有没人喜欢就是了。。！！除底座舵机是50%转速，其余3个是100%的，MG90S舵机电压电流是接近官方舵机的，在测试时无发现接收器电压电路不适配，斗、小臂、大臂可转角度看预览动态图！！安装不算难，但步骤较多！！（尺寸 臂伸直  长宽高 约312.6*109.6*43.7mm）

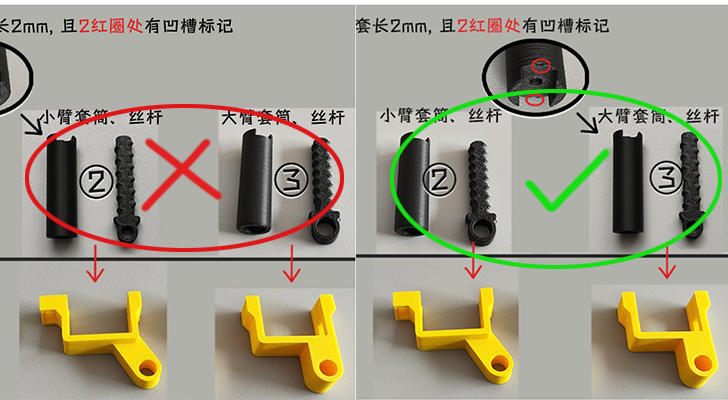

2026.2.8更新：调整组装指南顺序2的PDF，2丝杠及套筒图放反了，我的错（感谢2位小伙伴的指出，第1位说时还没注意到= =）

PDF安装教程每份只有1页图的，因实拍图有点大，导致单页也有几十M，下次不实拍了= =，（单个PDF上传限制在50M）！！

除舵机，其余物料是CyberBrick套件里的，官方有写物料型号，诺需另购可去查看！！

打印前请完整看一篇PDF安装教程，避免打印出来不会安装！！

打印前请完整看一篇PDF安装教程，避免打印出来不会安装！！

打印前请完整看一篇PDF安装教程，避免打印出来不会安装！！

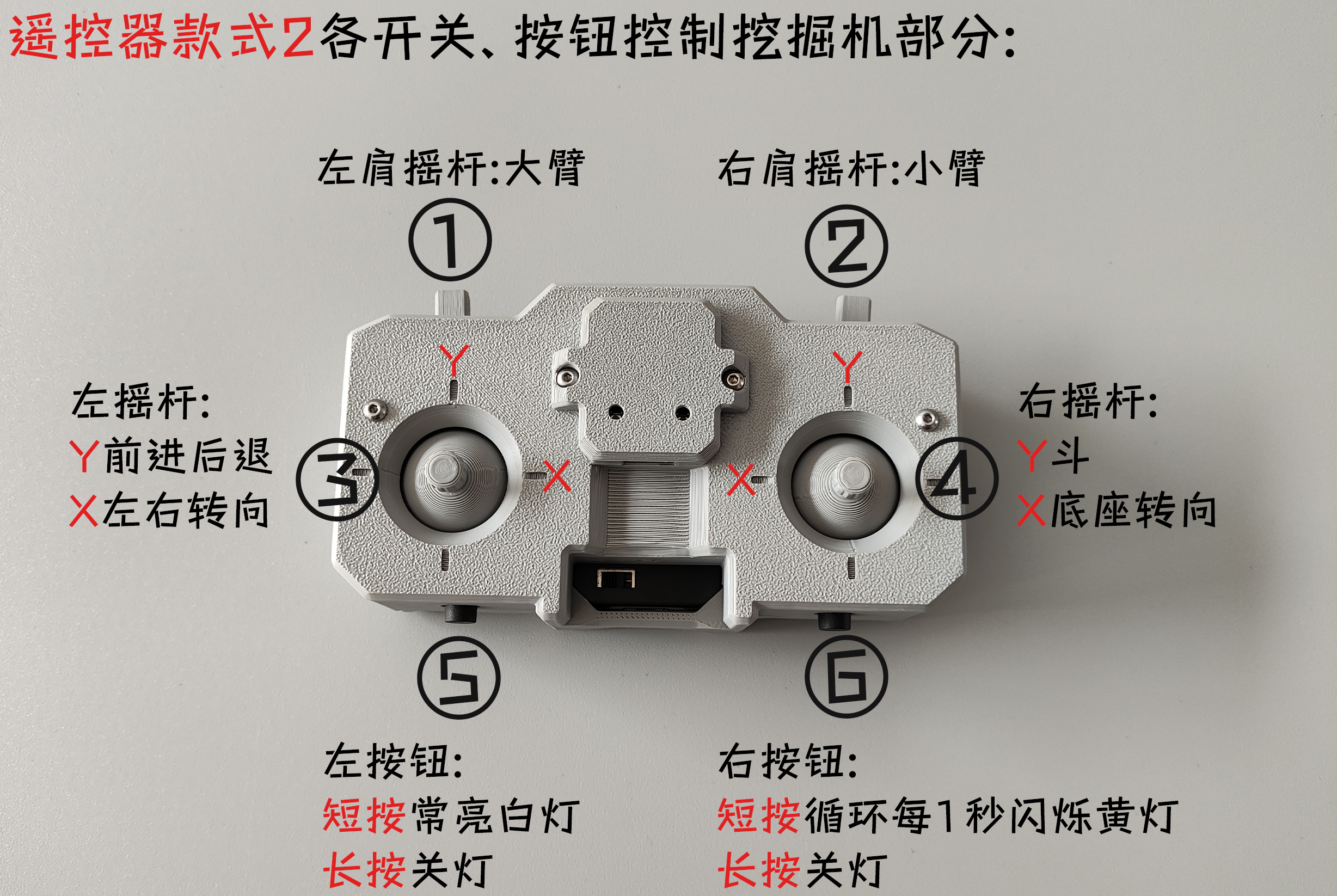

下图是遥控器款式2各开关控制挖掘机部分：

①左肩摇杆：大臂、                               ②右肩摇杆：小臂

③左摇杆：Y前进后退、X左右转向       ④右摇杆：Y斗、X底座转向

⑤左按钮：短按常亮白灯、长按关灯    ⑥右按钮：短按循环每1秒闪烁黄灯、长按关灯

遥控器款式2下载地址：[https://makerworld.com.cn/zh/models/1464085-cyberbrickjin-cou-kuan-yao-kong-shou-bing-aaadian#profileId-1594526](https://makerworld.com.cn/zh/models/1464085-cyberbrickjin-cou-kuan-yao-kong-shou-bing-aaadian#profileId-1594526)

注意事项：

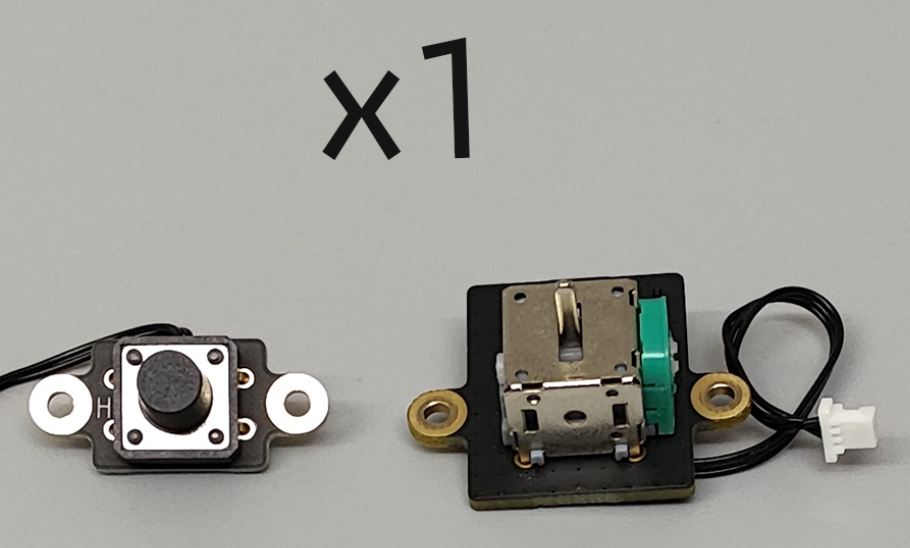

1.另需要：1微动开关、1单通道摇杆（注：CyberBrick普通版的需到官方商城购买，如下图）

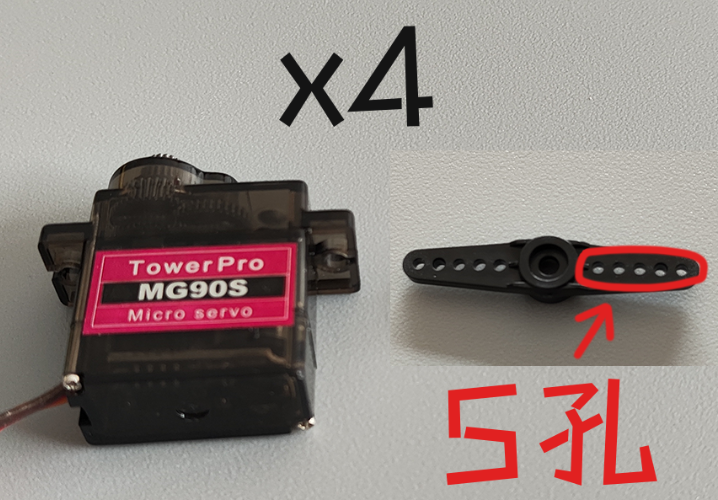

2.需另购：5孔摇臂的360°MG90S全金属舵机4个（某多约5元1个），考虑到耐用性及官方无360°舵机卖（注：因不同孔摇臂尺寸不一样，不要买错，如下图红圈处，不要用180°舵机，会自动复位）

3.因底座没使用电路滑环，所以线的长短会影响转的圈数，建议是25cm（约2.5圈），过长可能撑出来卡齿轮上，诺没了，不要用比套件还细的线，避免卡缝隙里！！

4.诺出现下动态图抖动现像，是丝杆套筒螺丝没拧紧！！

5.诺出现下动态图现像，是正常的，因有公差及舵机齿轮可上下活动！！

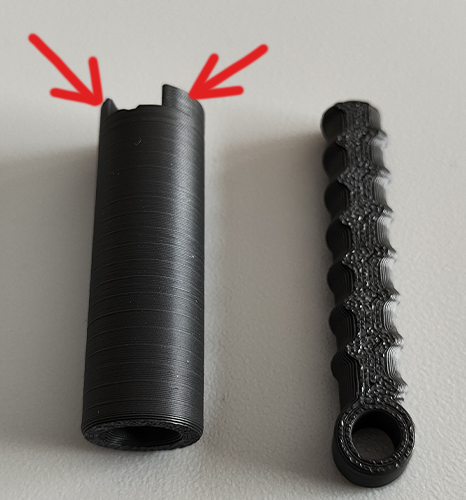

6.黑色部件均为活动部件，不推荐用PLA Lite打印，建议使用PLA Basic或更好层粘性的耗材打印，避免下图箭头处断裂！！

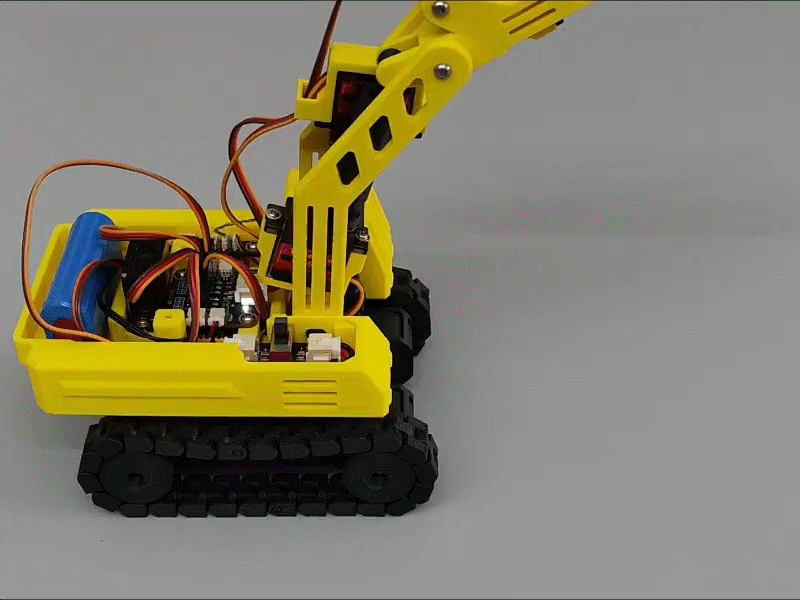

7.臂伸直会有点头重尾轻，下类似阶梯的不是很稳，可在电池后小槽（长宽高：5*59*18mm）加铁片之类的增加负重（注：需自行购买，用时要包裹下，避免弄破电池）！！

8.不推荐年龄较少的玩，避免夹到手之类的，或有监护人看着玩，安全第一！！

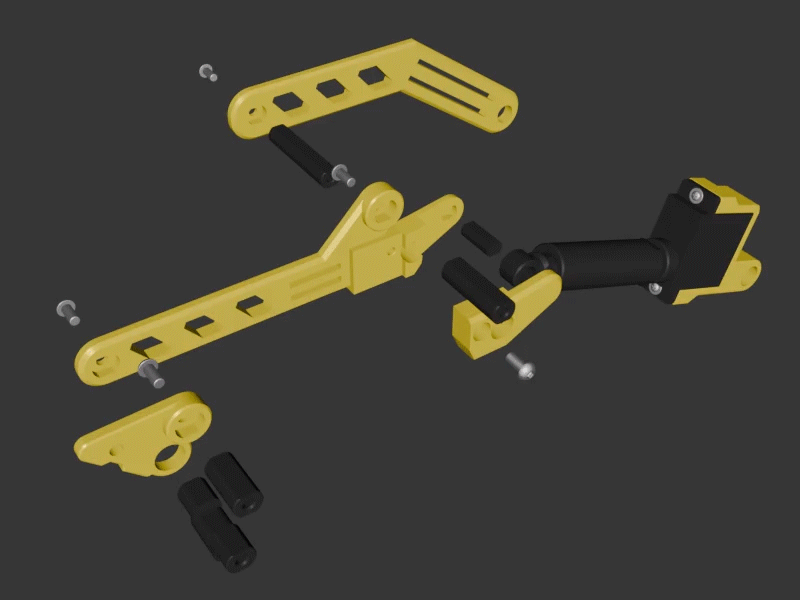

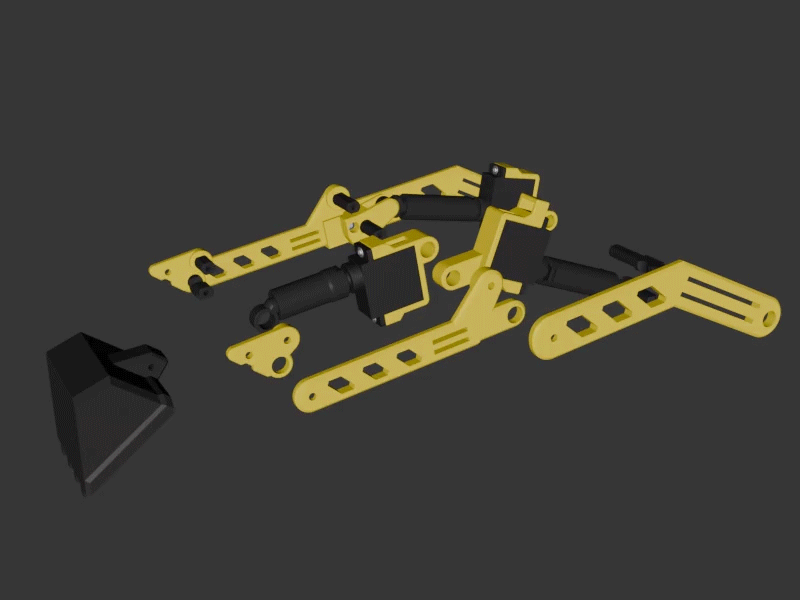

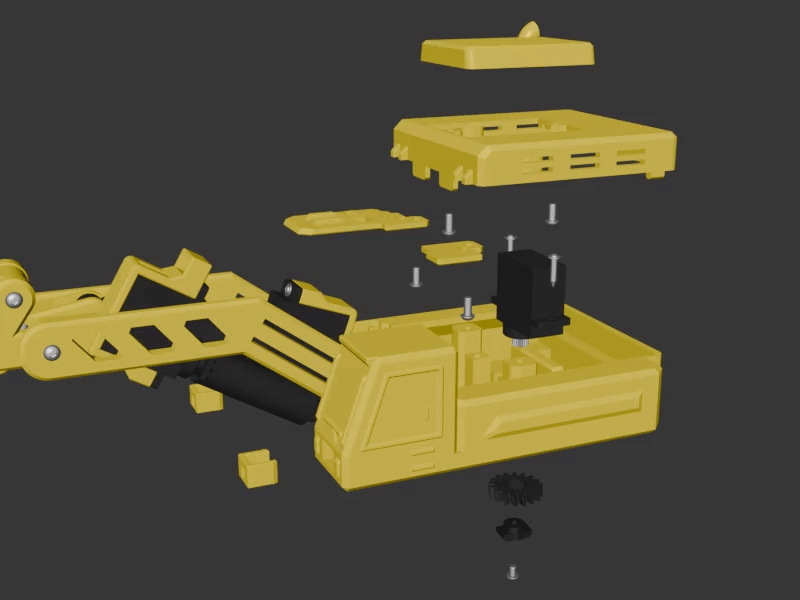

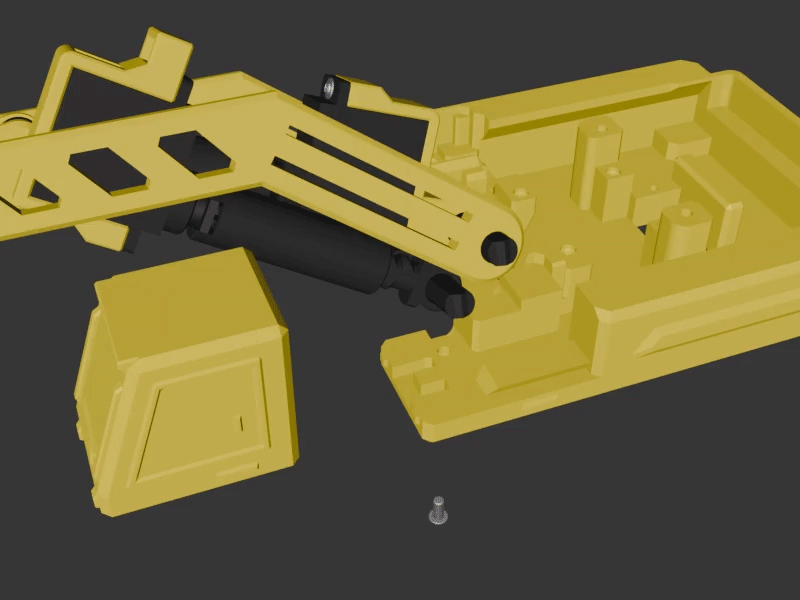

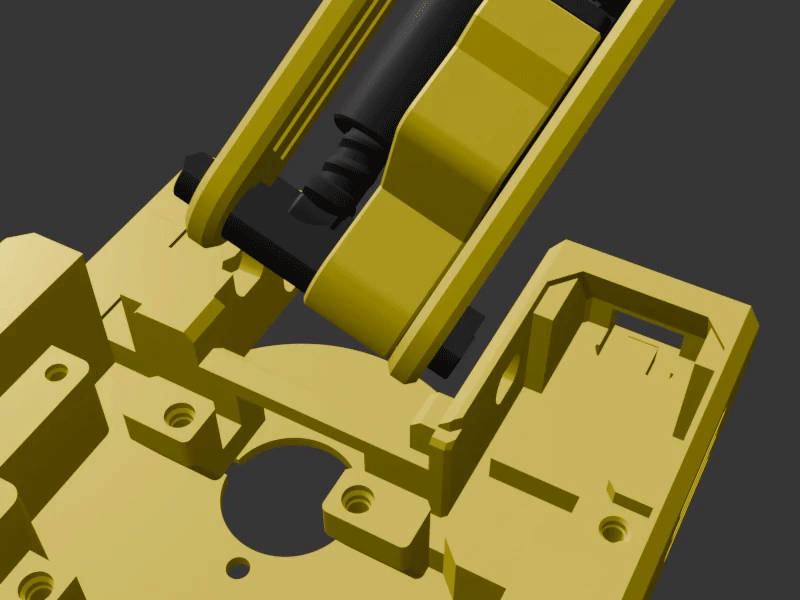

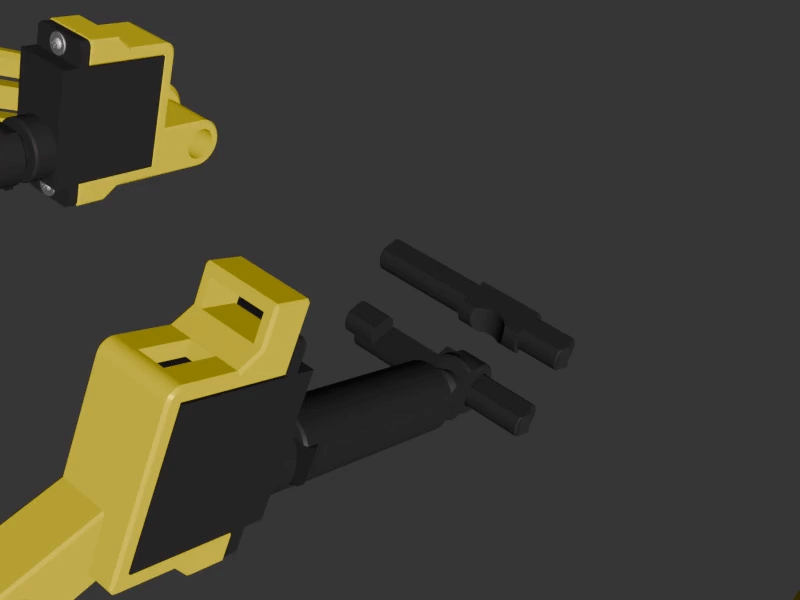

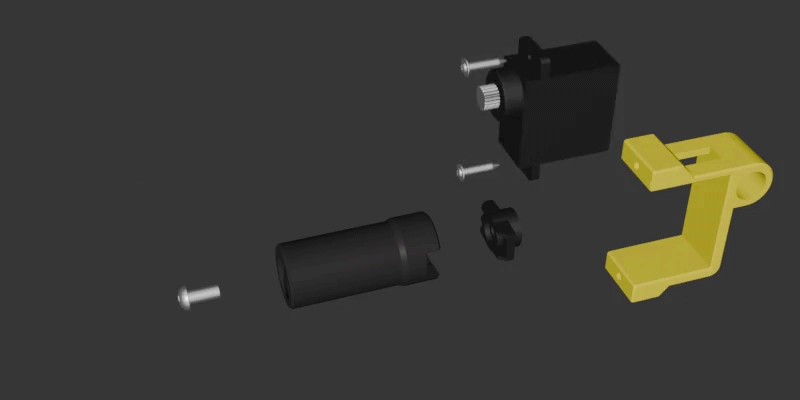

下动态图是部分工件的安装图，会比文字描述更直观些：安装时注意安全！！安装时注意安全！！

1动态图：

2动态图：

3-1动态图：

3-2动态图：

4动态图：

5动态图：

6动态图：

诺有做得不足地方请谅解，但恭喜您已组装完毕，可玩耍了，辛苦了~！！（注：诺看不是清楚动态图，可下载STL/CAD文件，里面有完整的外壳动态图，文件格式是blend，需要Blender4.5以上版本打开！！）
