载具介绍

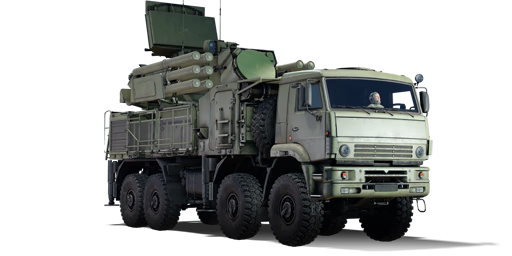

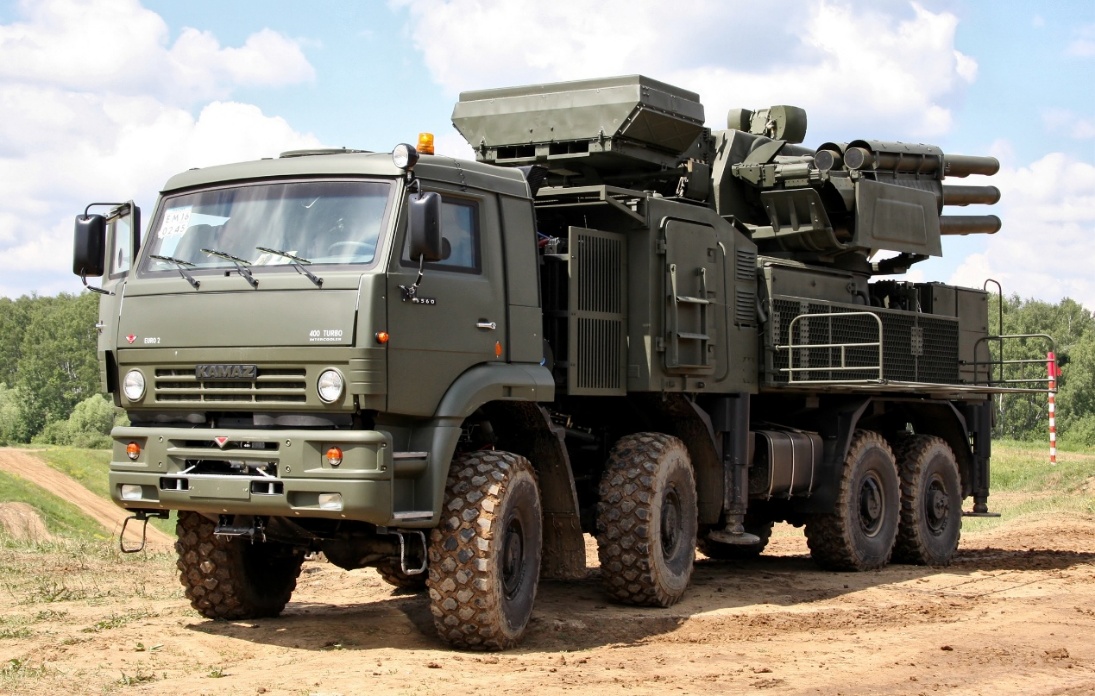

铠甲-S1（俄语：Панцирь-С1，北约代号：SA-22灰狗）是一套俄罗斯生产的弹炮合一防空系统，为取代前代2K22“通古斯卡”系统而设计。其具有单车行进间独立作战能力，使用相控阵雷达的目标获取与跟踪，由导弹和高射炮两套武器一体组装构成并由同一雷达控制。实战应用于伴随坦克团、摩托化步兵团行进并为其提供防空服务。理论射程达半径30公里、高度15000米，近防雷达有效半径5公里，可以同时追踪4个目标。

以上来自维基百科

在游戏战争雷霆中，铠甲-S1为VIII级载具，权重12.0。本次建模主要基于战争雷霆中的模型。

配置说明

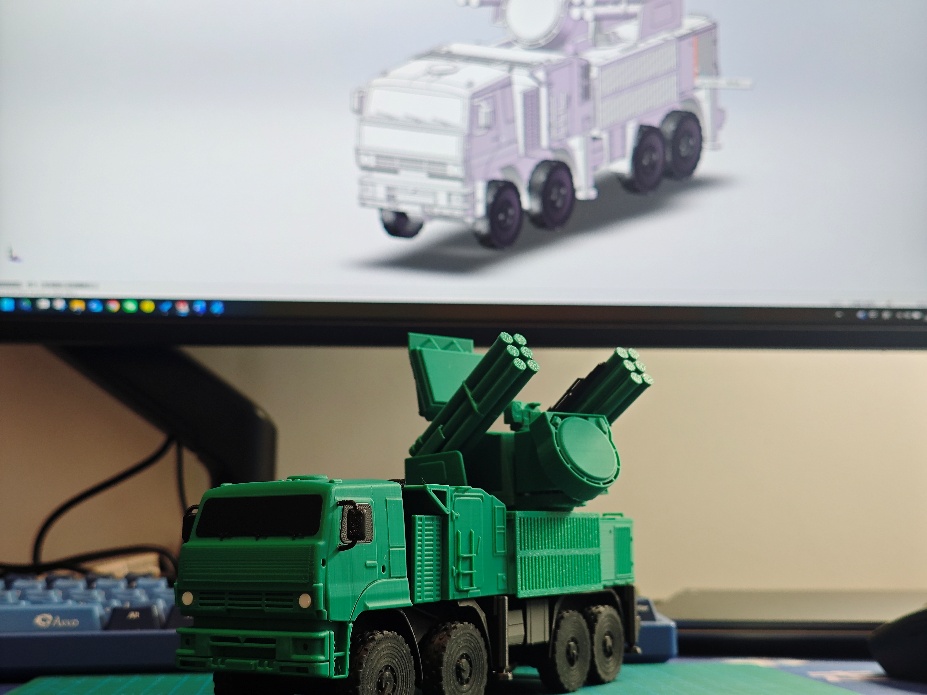

模型长度约210mm（对于1/72偏大），约50余个零部件，转台及弹炮系统可动，具备较多细节。打印最多需四种颜色，主要颜色为绿、黑，余下两种颜色使用极少，可忽略。打印无需AMS，各色组件已分盘放置。

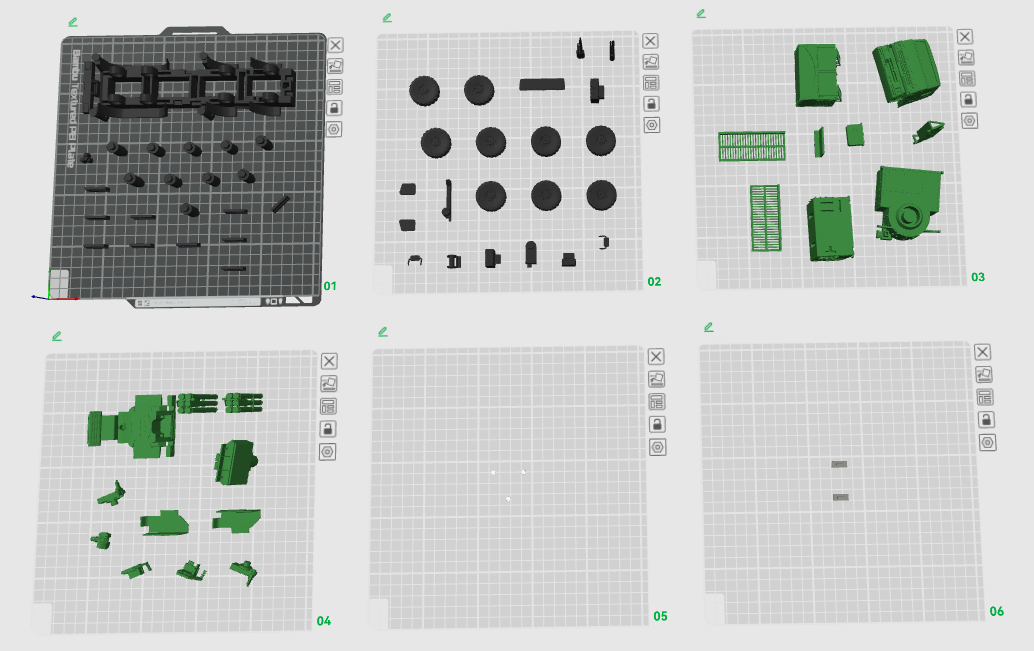

打印共需6盘，前4盘为主要部件，后两盘为少量装饰件。

       第一盘为底盘构件，包括大梁车轴及固定卡销，黑色打印；

       第二盘为车轮及底盘装饰件、驾驶舱装饰件及火炮，黑色打印；

       第三盘为主要上装部件，绿色打印；

       第四盘为武器系统部件，绿色打印；

       第五盘为车灯装饰件，白色打印；

       第六盘为后保险杠装饰件，灰色打印。

       打印配置中已设置好零件底面及支撑，PLA可直接打印。

装配步骤

工具准备

• 镊子
• 斜口钳
• 模型胶

底盘装配

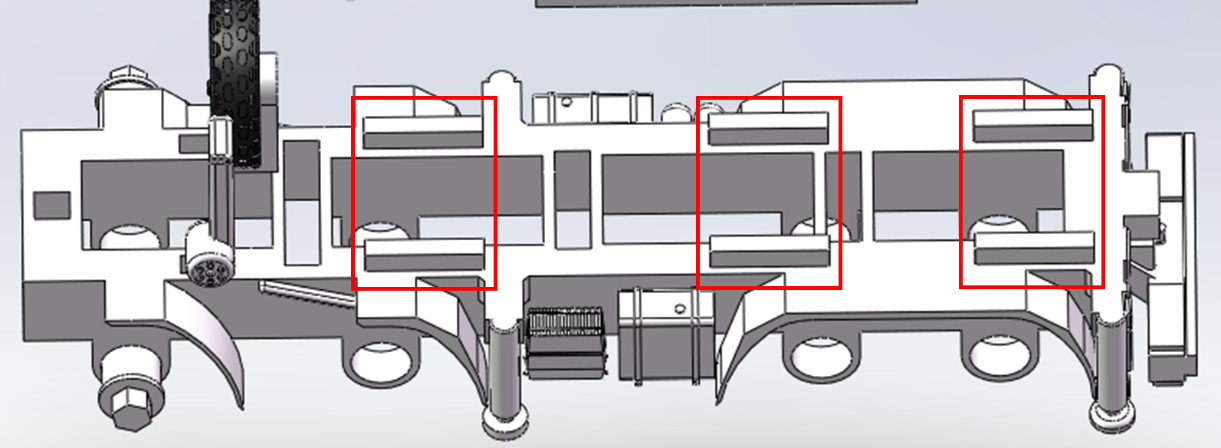

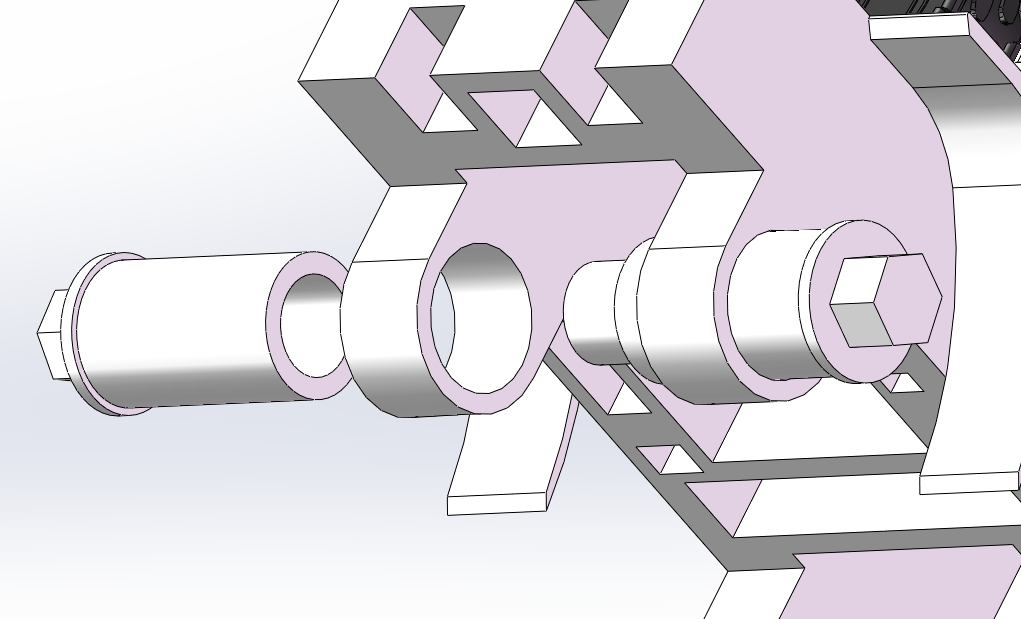

• 安装车轴

         将左右车轴插入预留孔位并按压紧实，重复4次完成所有车轴的安装，此步骤不需要胶水。

• 安装装饰件

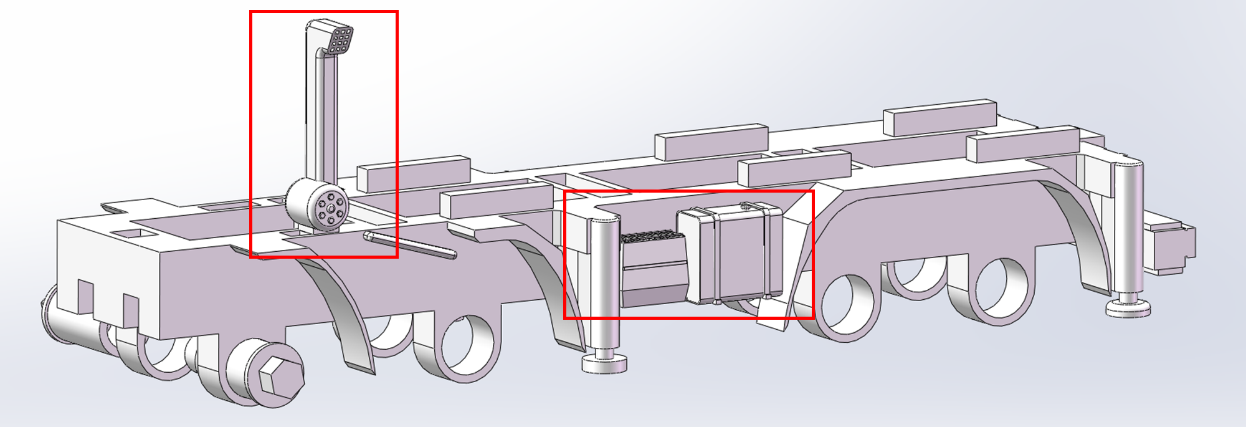

         车架左侧侧边安装蓄电池与小油箱，左侧上部安装进气道。

         此处可不使用胶水，也可使用胶水加固。

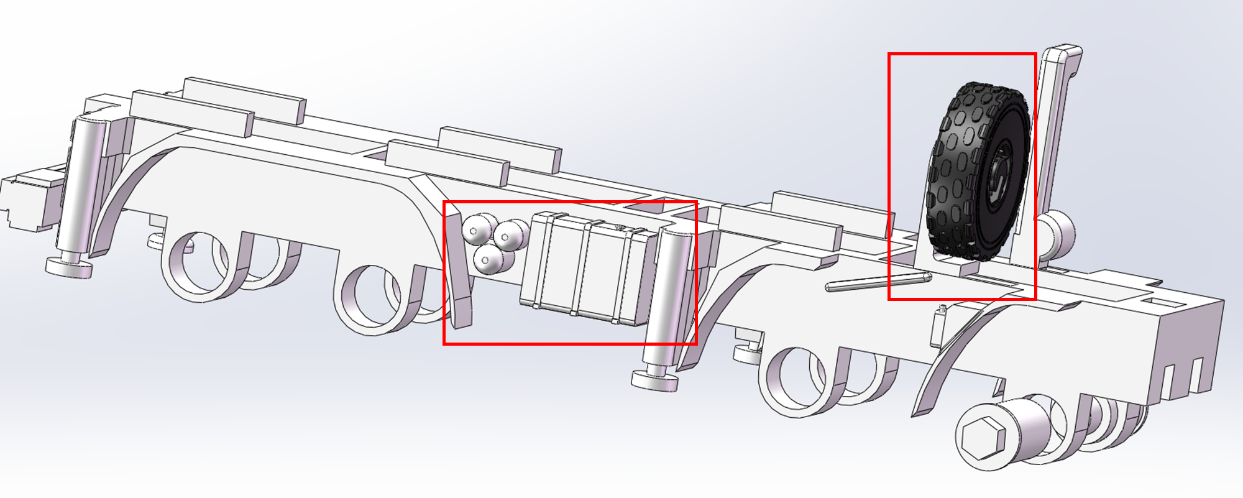

         车架左侧侧边安装气罐与大油箱，右侧上部安装备胎支架及备胎。

         此处可不使用胶水，也可使用胶水加固。

• 安装固定销

         将固定销插入至底盘上方对应位置，此处不使用胶水。

• 安装车轮

  将车轮安装至已经完成安装的车轴。

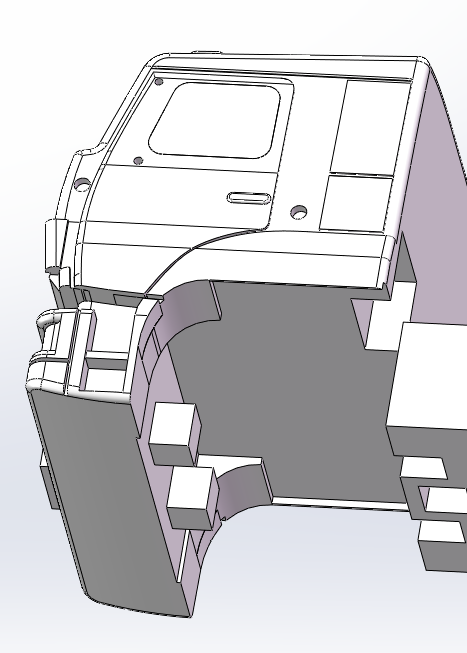

驾驶舱装配

• 驾驶舱配件安装

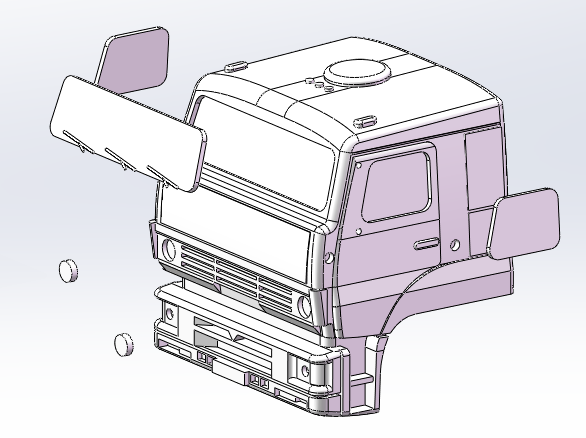

         将挡风玻璃、车窗玻璃、车灯安装至驾驶舱主体，需使用胶水。

         车窗玻璃建议光面朝外。

• 后视镜安装

  将后视镜插入至驾驶舱侧面预留空位，注意后视镜可能需要修整，此处不需要胶水。

• 驾驶舱安装

         将驾驶舱底部突出插入至大梁前部凹槽，完成装配。不使用胶水。

控制舱装配

• 控制舱配件安装

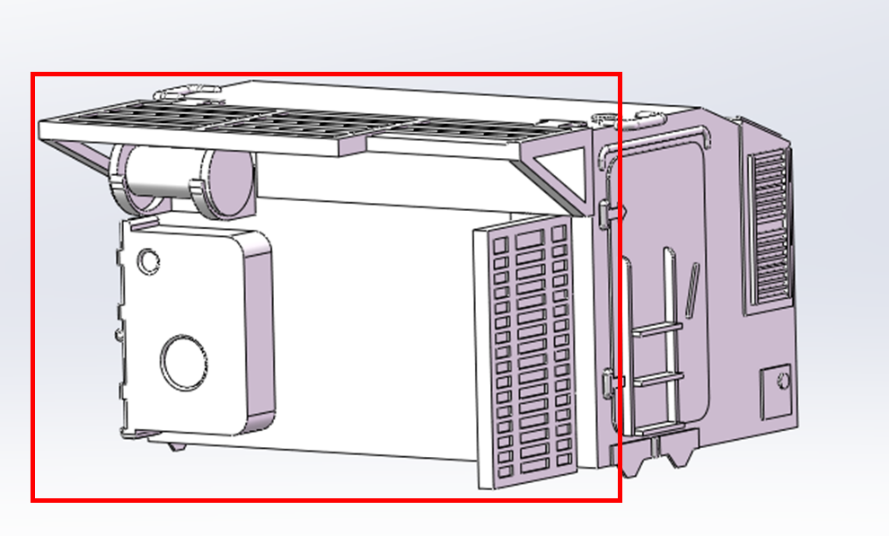

         将备件箱、缆盘、上方遮网和侧面遮网安装至控制舱前方插槽，此处需使用胶水。

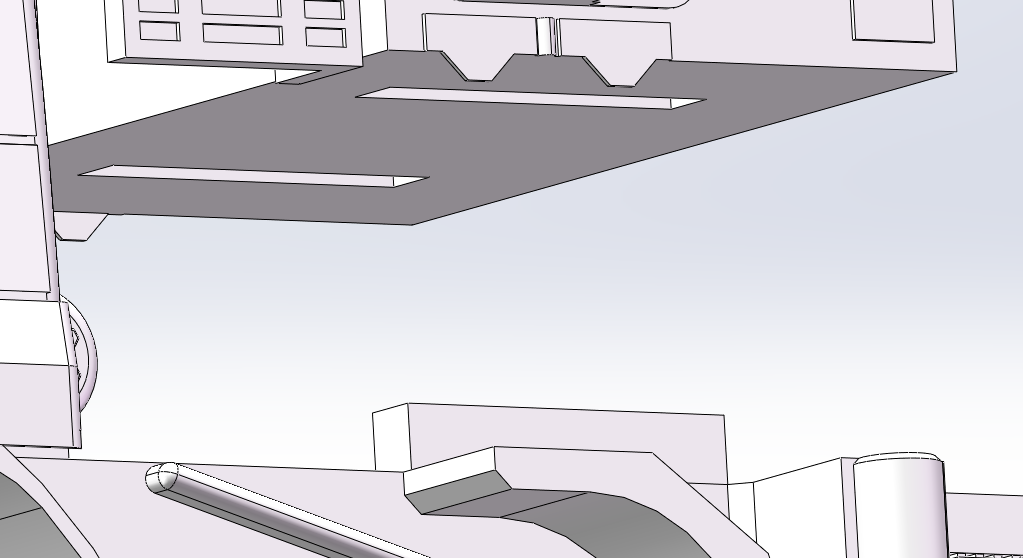

• 控制舱安装

         将控制舱总成底部插槽插入至已经安装至大梁的插销，不需要胶水。

转台底座安装

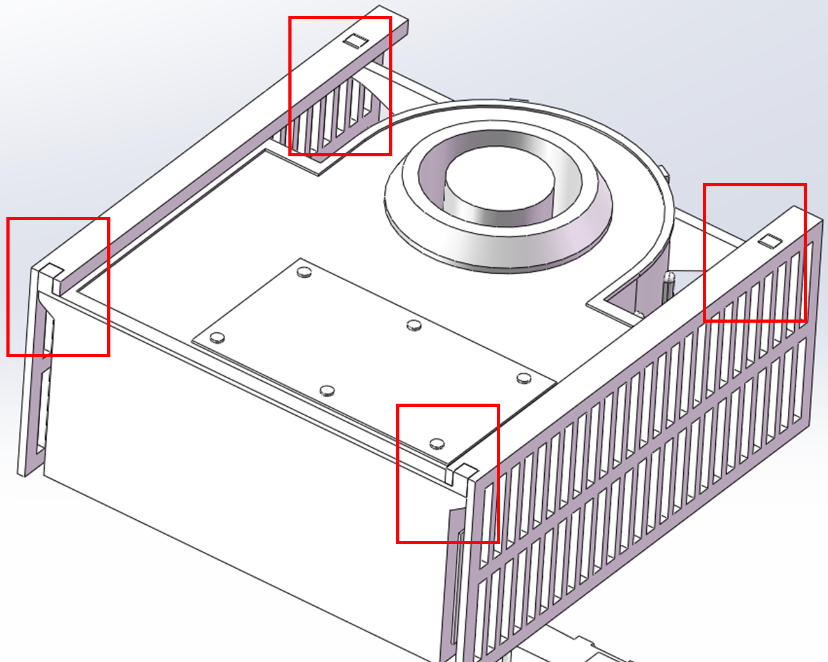

• 转台底座装配

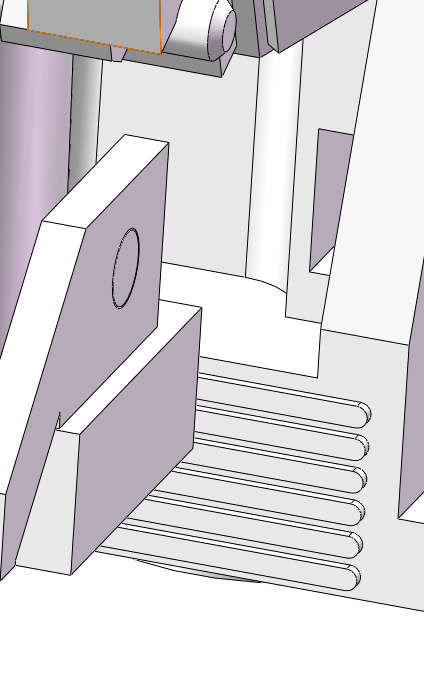

         将转台底座的4个凸台插入至遮网预留安装孔，此处不需要胶水，安装孔可能需要使用斜口钳修整。

• 转台底座安装

  将转台底座总成底部插槽插入至已经安装至大梁的插销，不需要胶水。

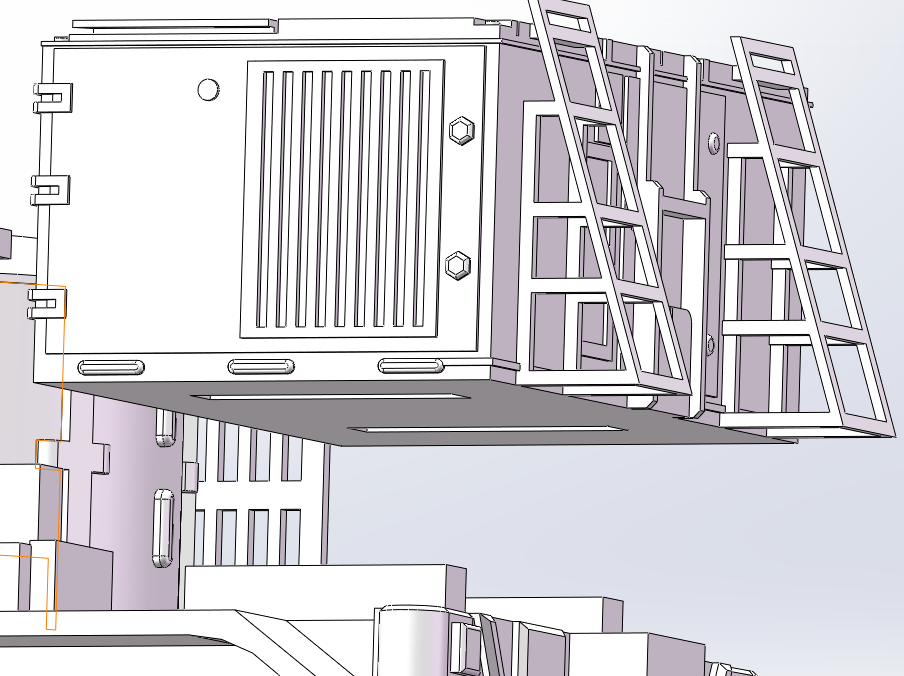

配电舱安装

         将配电舱底部插槽插入至已经安装至大梁的插销，不需要胶水。

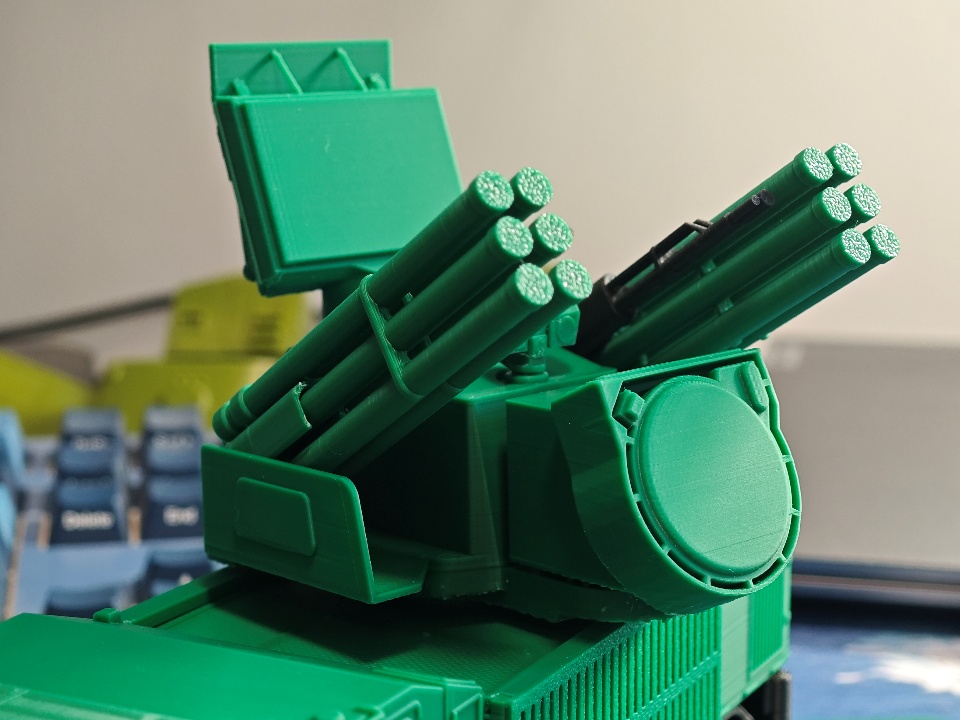

武器系统安装

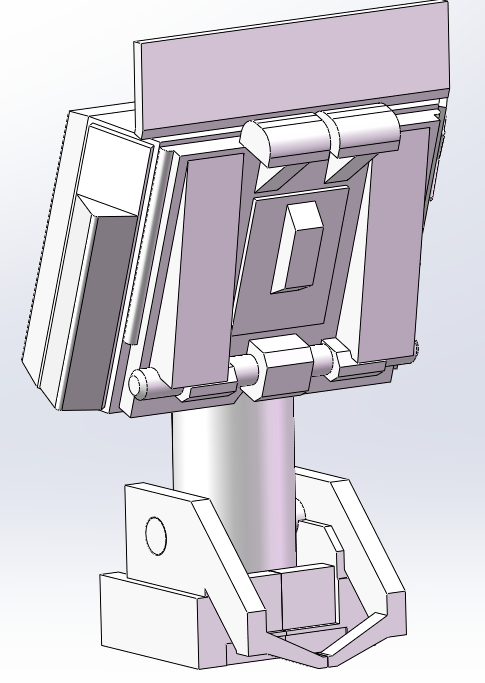

• 搜索雷达装配

         将搜索雷达下方转轴插入至安装支架，将安装支架按压紧实，安装支架处需要胶水，转轴不涂胶。

         将搜索雷达及支架总成前方的凸起插入至转台插槽，建议使用胶水。

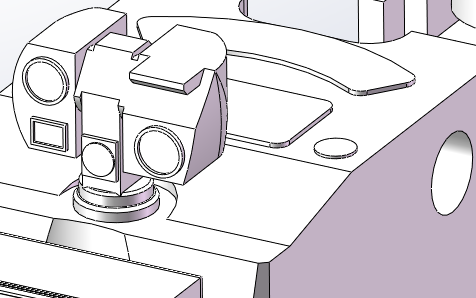

• 光学测量设备安装

         直接插入至转台顶部插槽。

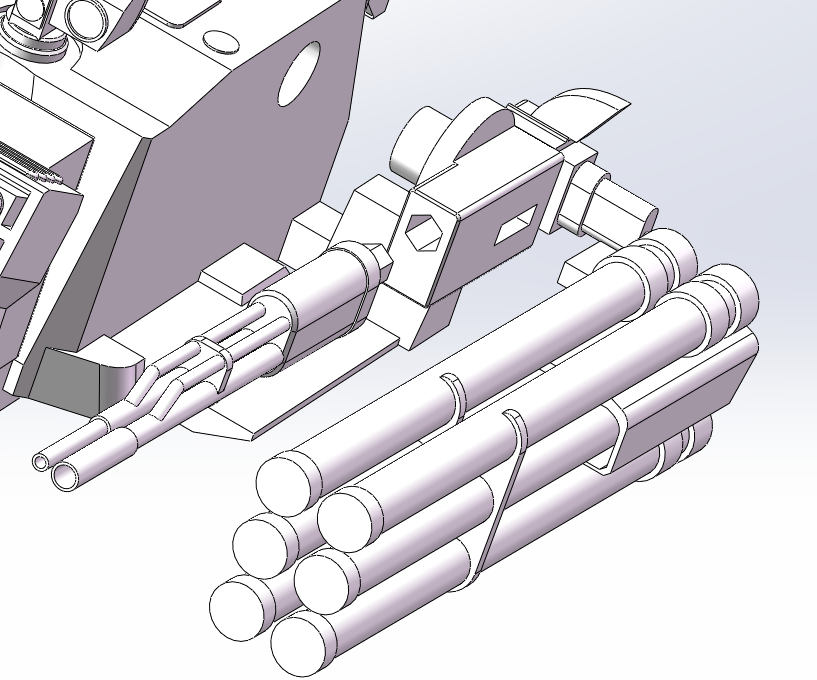

• 弹炮安装

         将火炮、导弹插入转轴底座后插入至转台，此处需使用胶水。

         注意两侧对称。

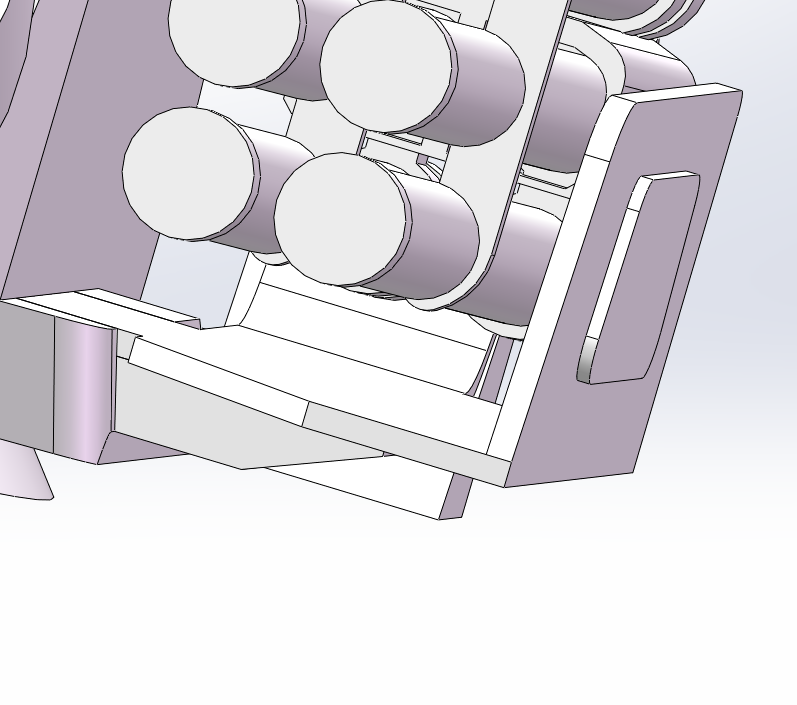

• 挡板安装

         使用胶水将挡板安装至转台侧面平台。

         注意两侧对称。

• 武器系统安装

  将武器系统总成底部插槽插入至已经安装的转台底部顶部，不需要胶水。

后保险杠配件安装

           将后保险杠配件直接插入至后保险杠预留插槽，不需要胶水。
