2025/11/3更新

修改无风扇版本底盒过线孔漏气问题

2025年11/2更新

新增了外接60风管套件

2025/10/27更新

  更新了一版无内部40风扇安装孔位的，一共就两个零件 一板就打印了。

2025/10/26更新

  主要优化了安装螺丝孔干涉的问题。然后我近期会发布另一个方案的完整模型，大家可以移步另一个方案看看描述。

  最终这个方案可以作为大家外接大风机的一个内置风道使用，有需要的小伙伴可以下载试试。40小风机内装的话，效果还是能行的。

2025/10/23更新

  1.发现几个bug 这个模型装配上还有细节需要优化，会装配有工具的老师 可以继续用，优化的模型我会尽快更新出来。

  2.我测试了封烟，40小风扇静音 ，配合原厂排风也有一定的降温效果，但是外部的40暴力小风扇 ，可以在20多s的时间把腔室内的烟雾全部排出且无溢出。

  3.我在研究做一个和原厂排风扇功率对等或功率更高一点的12032离心风扇的安装方法，这样让散热效果更佳。看能不能找到合适的滤芯也放在一起，让不好做管道排风的老师们也有大大的使用空间，且不用外接风管。

大家好 我是皮匠。

  瞒着家属，偷偷买了人生第一台3D打印机 拓竹P2S。以满足我对这个工艺的好奇。

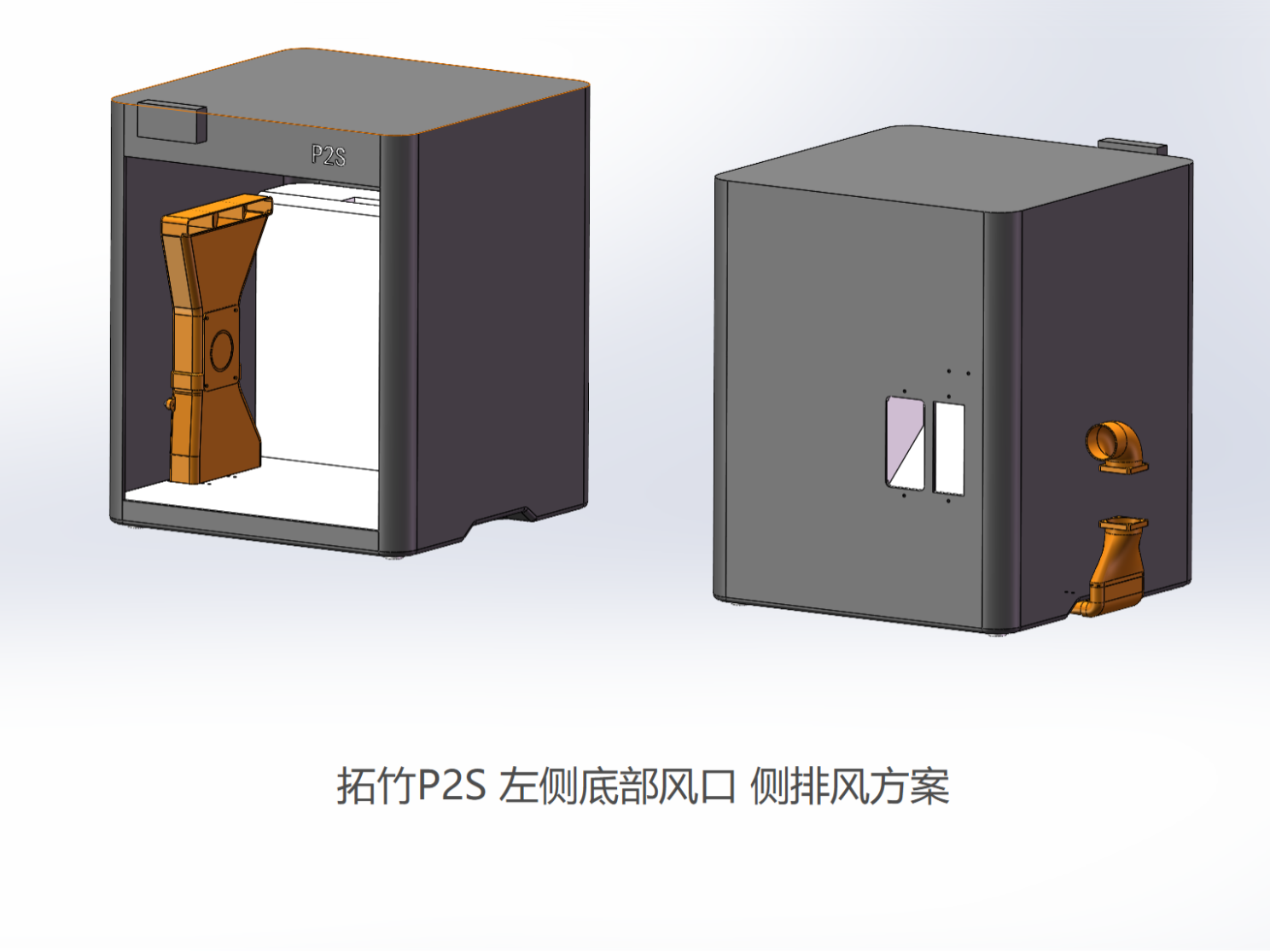

  回来装好，打印了一个手机壳后，发现 就算是pla耗材对于我们家这种 鼻子和喉咙都比较敏感的人来说也不太友好，更何况我后面还想着研究工程材料。所以这促使我要想办法解决异味和粉尘的问题。在查阅了拓竹的资料和P2S的维修指南等信息后，便设计了一个依托p2s机器左侧底部预留口，沿着机器本身冷风方向上的排风机构。

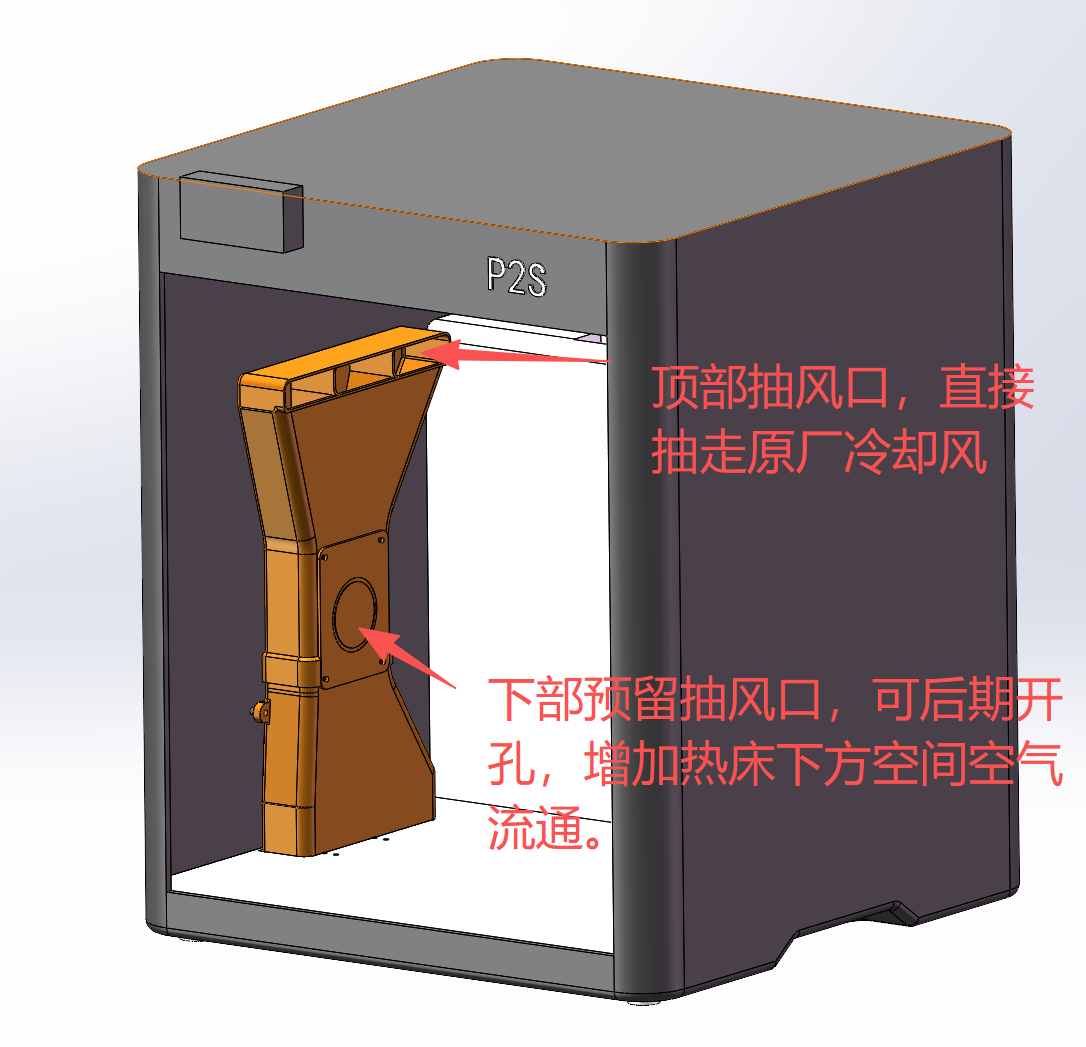

顶部抽风口正对着右侧的冷风出风口，可直接将不干净的气体抽走排出。而且打印低温耗材时可将上部热空气迅速排走。

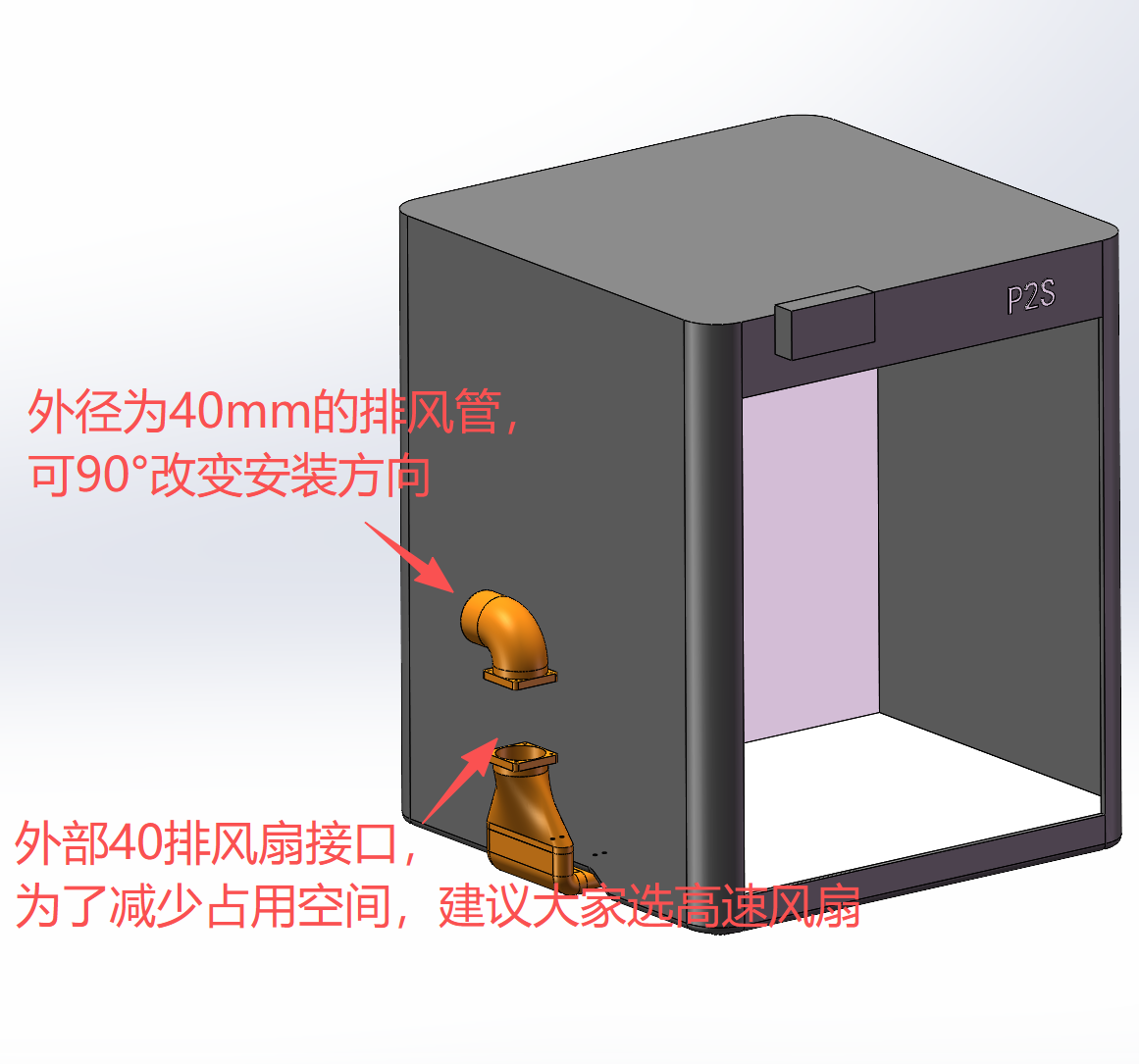

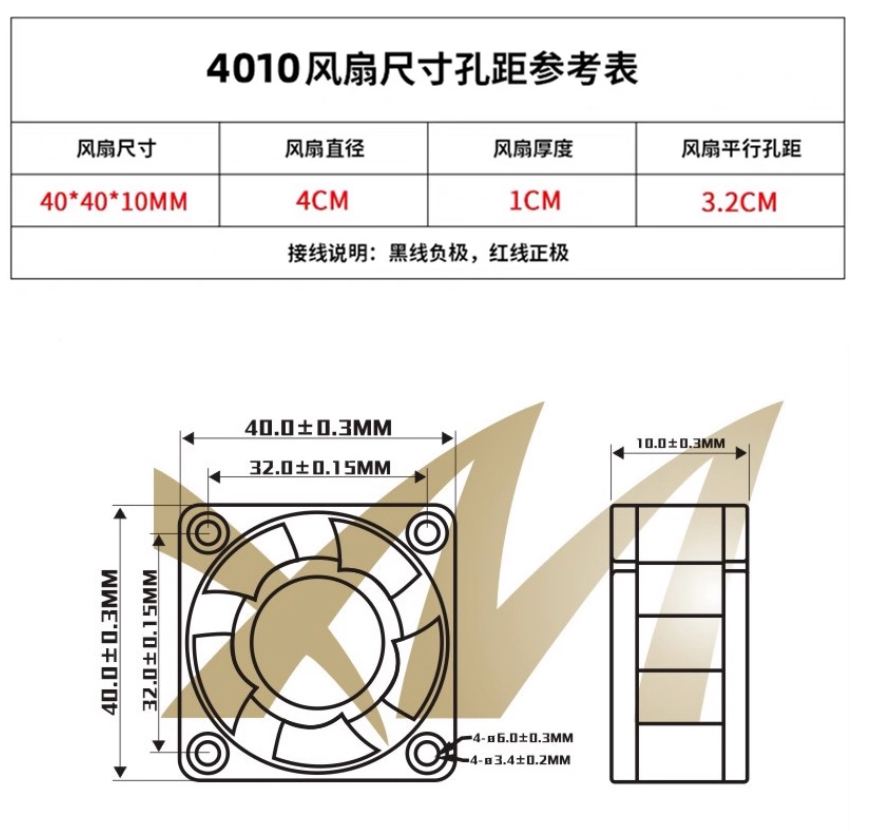

这里重心会比较高，但是还没有设计支架，担心会因为抖动破损的老师们，先搞个万能的扎带扎一下。等我后面更新吧。。。外侧小风扇的尺寸是后面这张图。

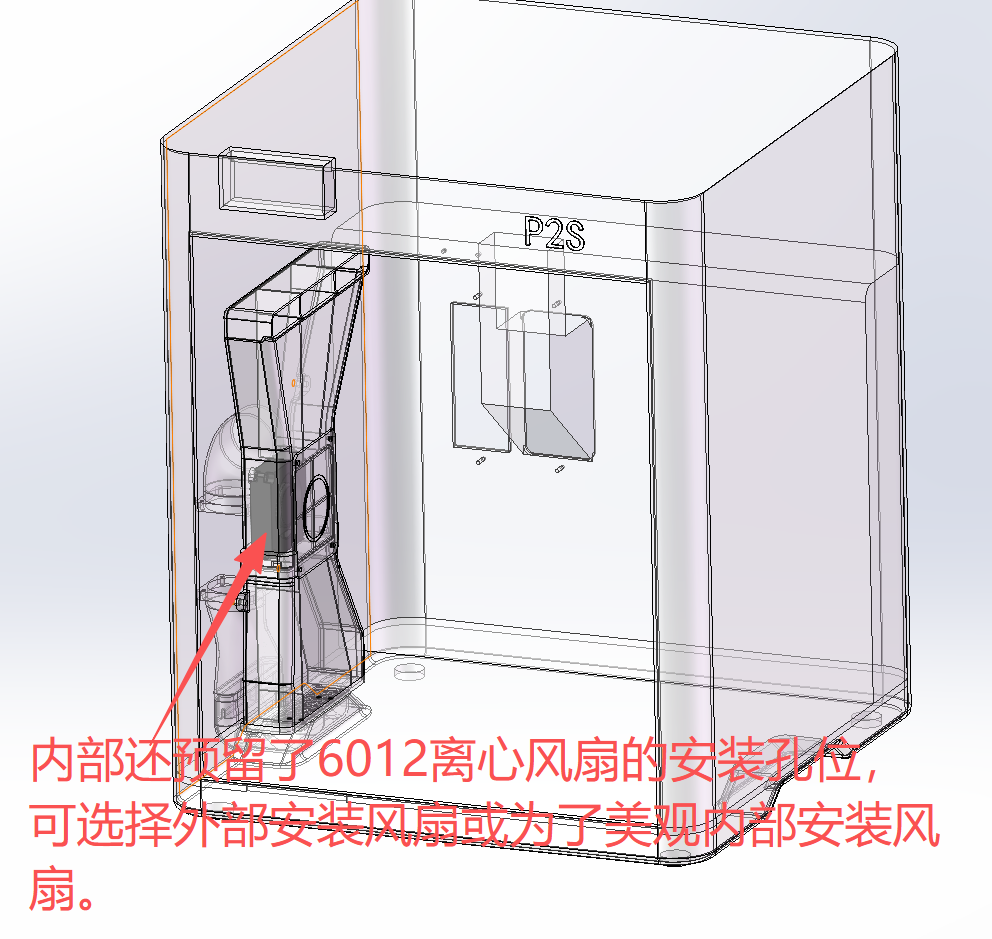

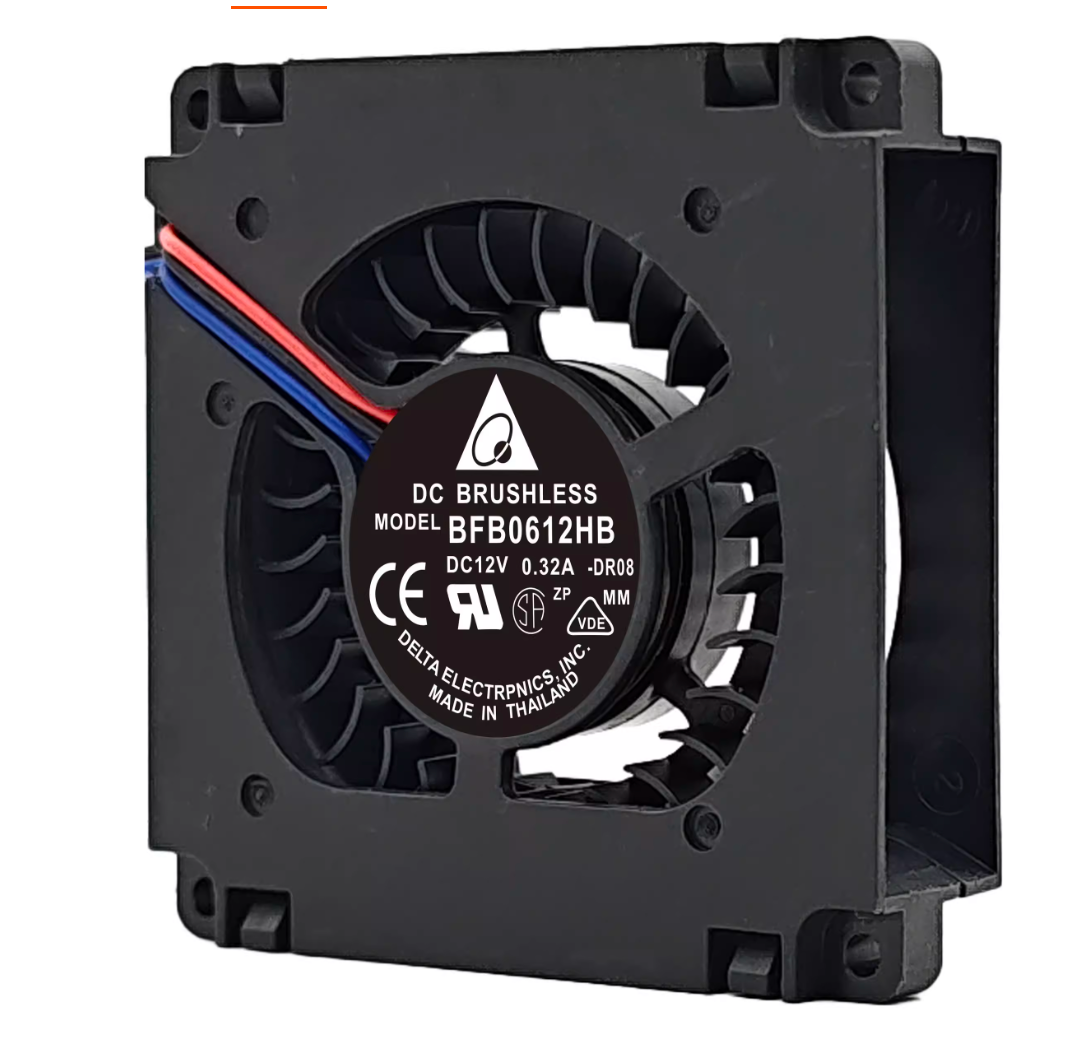

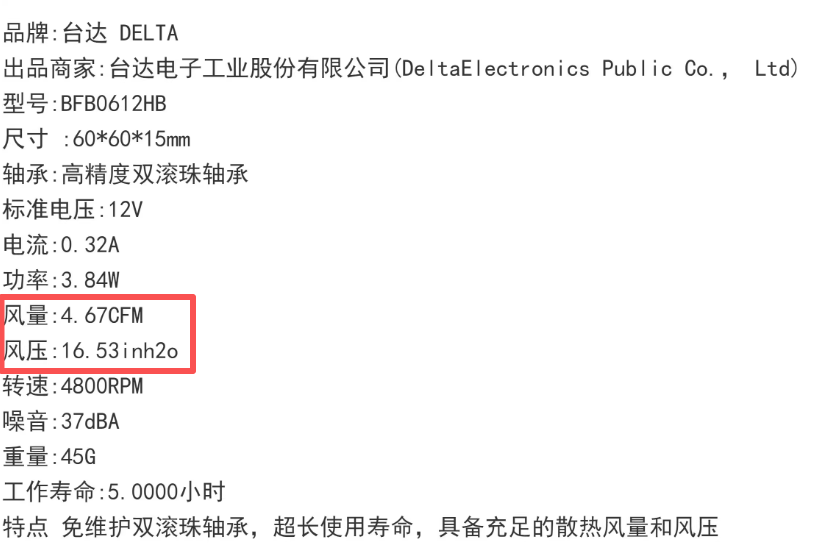

这里的内部安装风扇是我原本的设计，但是我发现我有一个40mm的暴力小风扇（就用40mm的普通风扇也行，如上图），所以又把风扇安装到了机箱外面。封板上要开孔的小伙伴不要开太多。甚至不用开，理论上也可以在一分钟内将腔内的脏空气快速排空。内部小风扇的型号如图，后面是参数。两个小风扇选其一安装就行，也可以同时都装上。

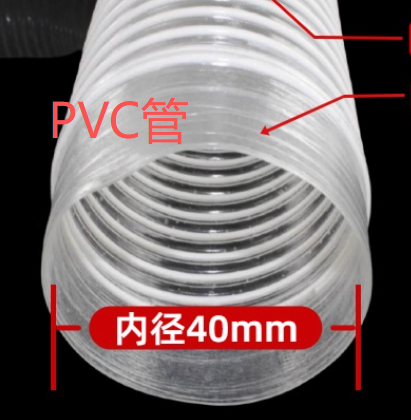

如果需要，可以加这种排风管，后面怎么接就看各位天才的办法了。我自己装了一个滤芯但是效果不好，我暂时放弃了滤芯方案，但是我在想怎么把p1s的原厂滤芯放在这个内部，看有没有了解原厂滤芯的老师 效果怎么样，如果可行，好像外部风道都可以不用了

另外 外部风道在另一个链接。。

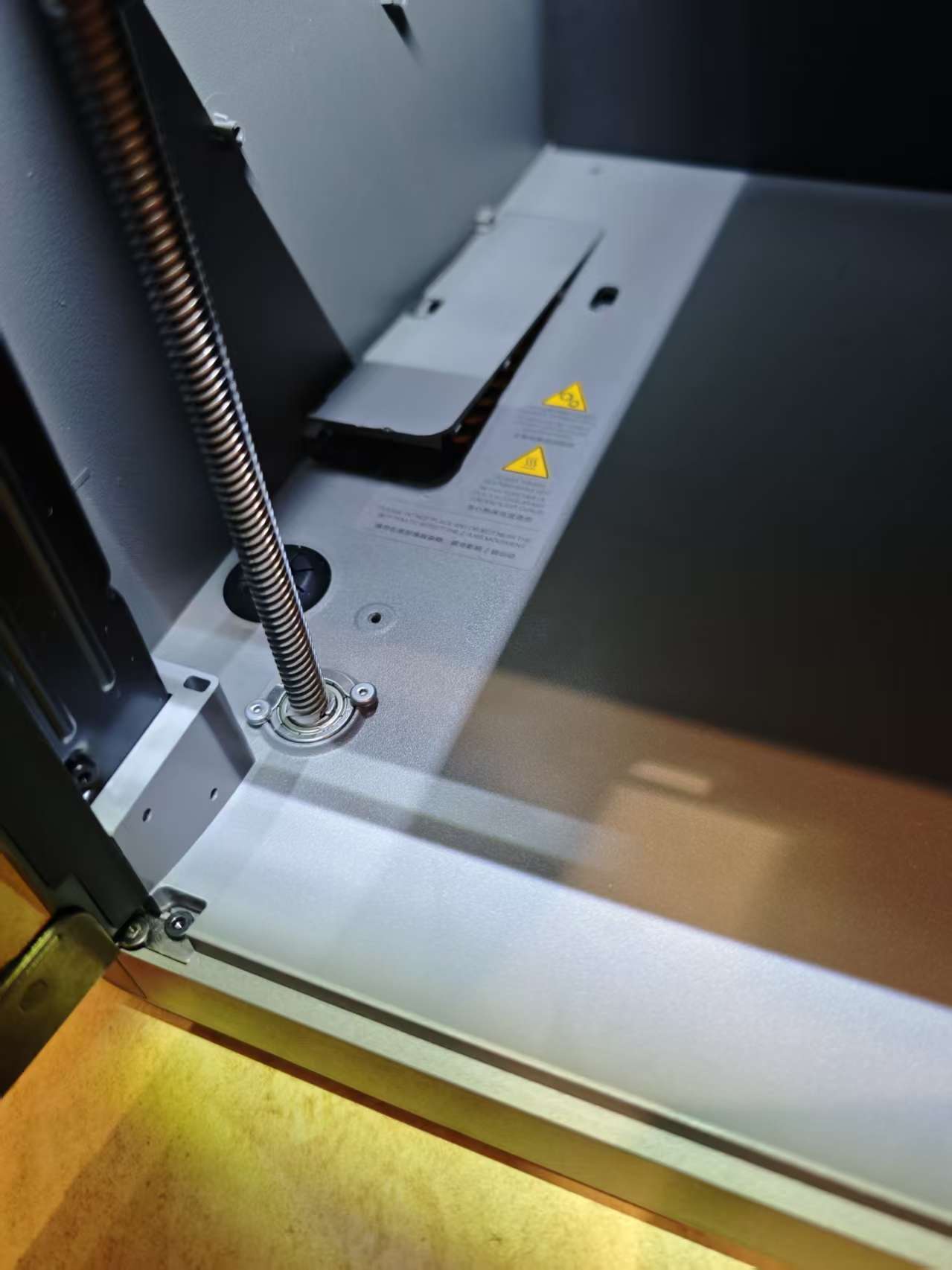

安装的话先把这里撬开，就是预留的排气孔了。

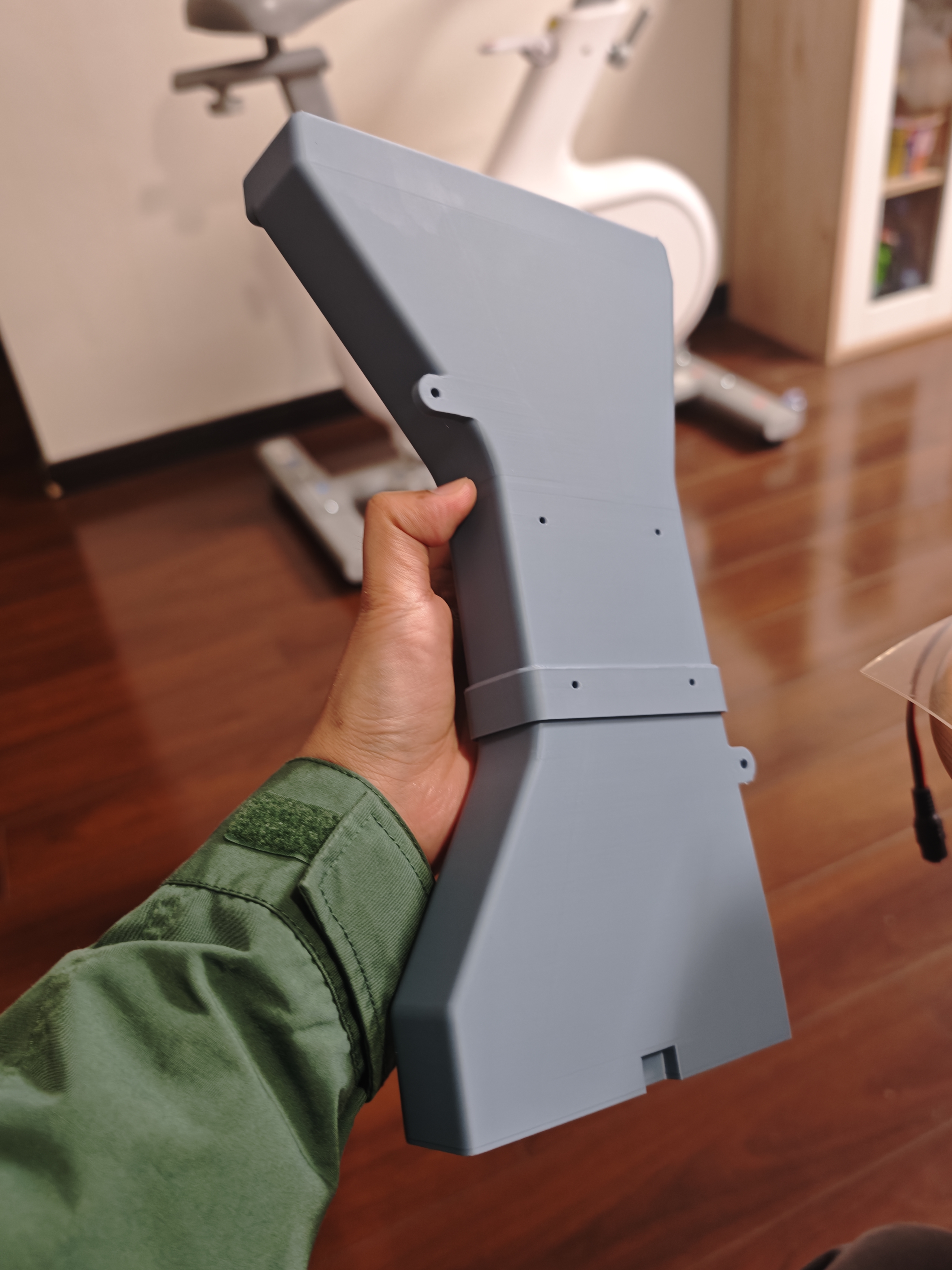

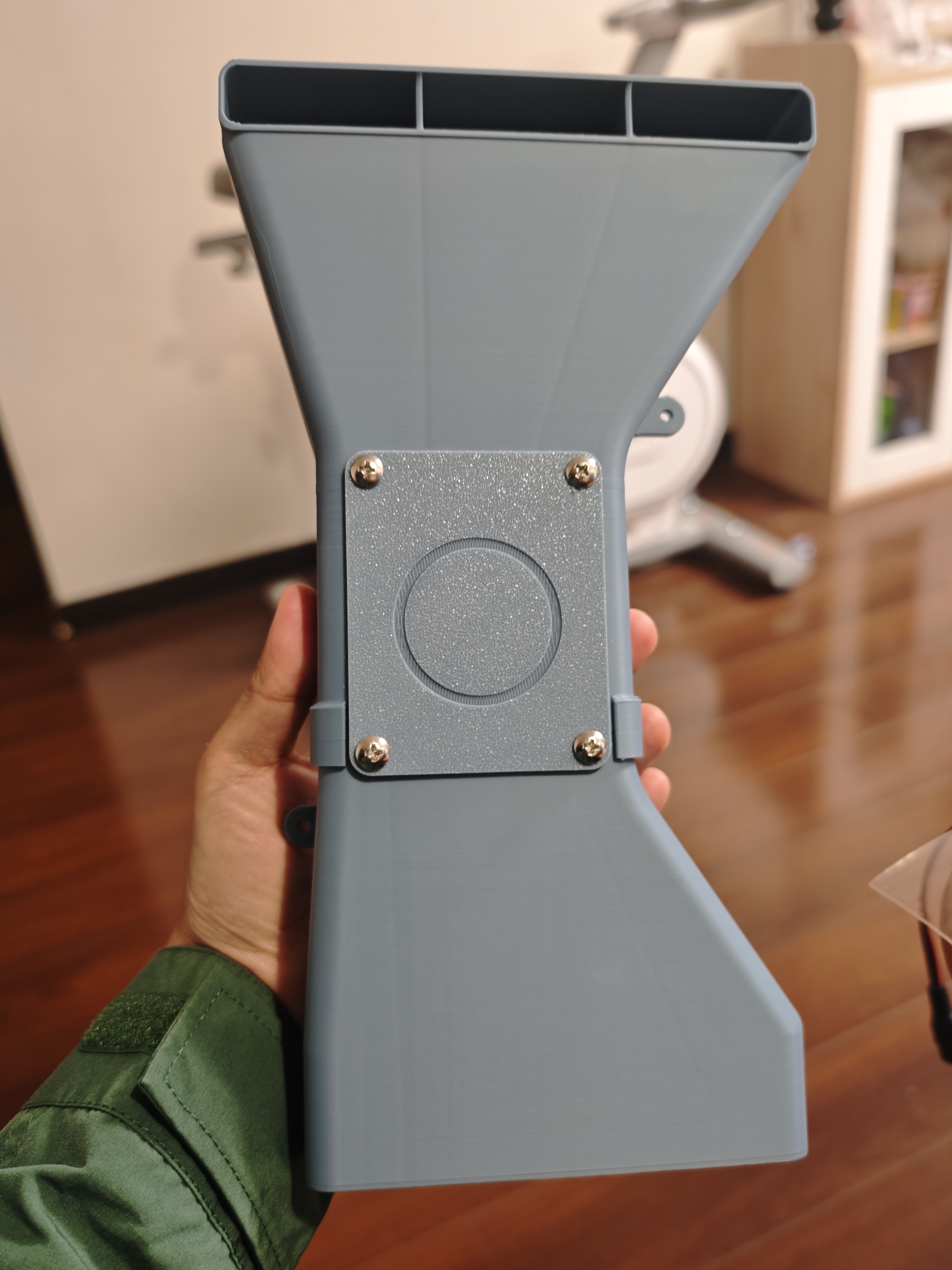

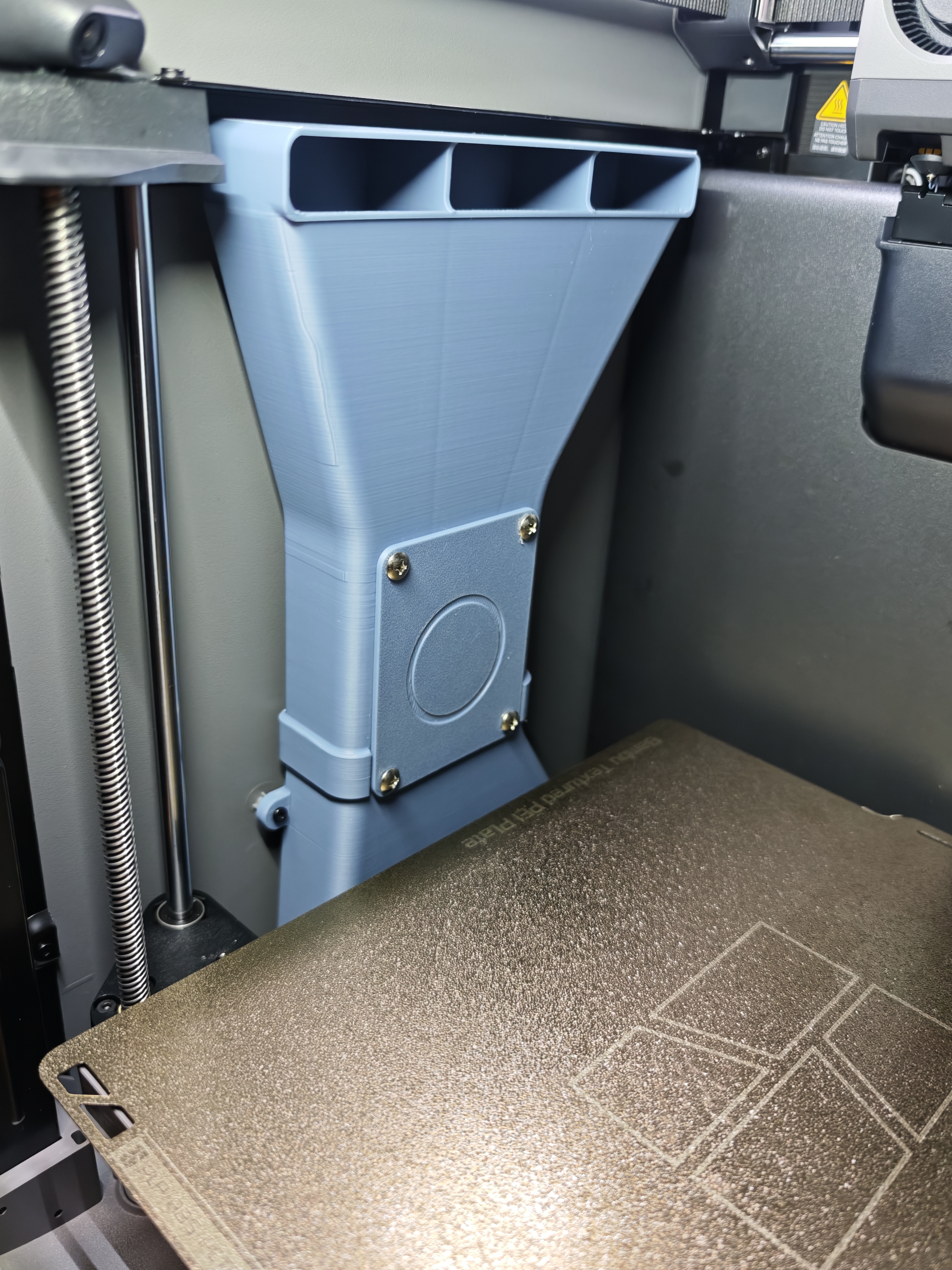

下面是安装效果。

用m3的平尾自攻钉拧上就行。在组装缝隙处最好打一些密封胶水，慢干的硅胶不错。。干了没啥味道，还耐高温和耐氧化。完了需要拆的时候还可以用小刀切开。

固定的话 用m3*8的平尾自攻钉，我用的是送的那2颗固定铲刀的螺丝。

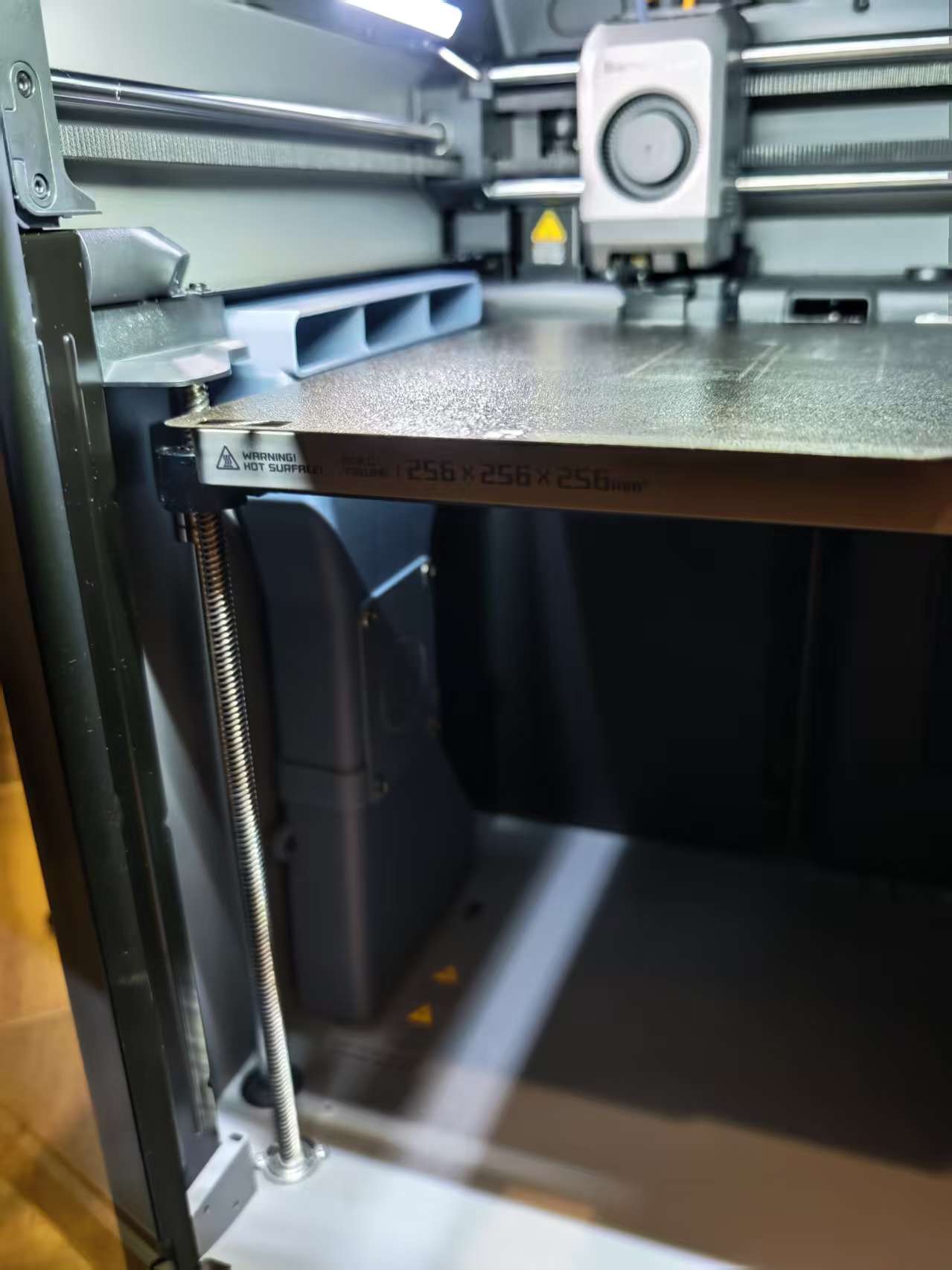

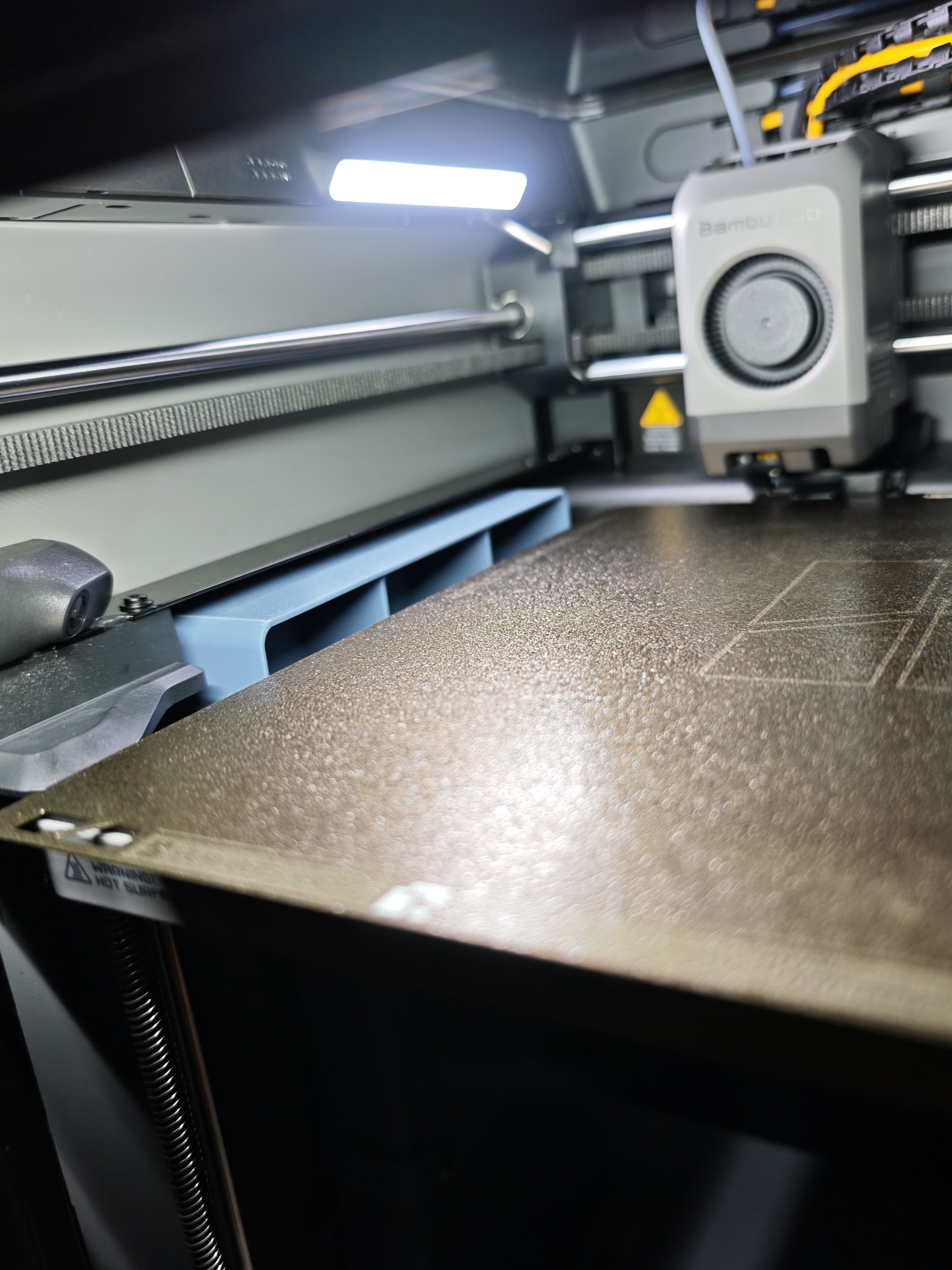

上下升降了几次，没干涉，孔位也是对的。

加点薄的泡绵在底部效果会更好。

-----------------------------------------------------------------------------------------------------------------------分割线，以下想跟各位老师分享一下。

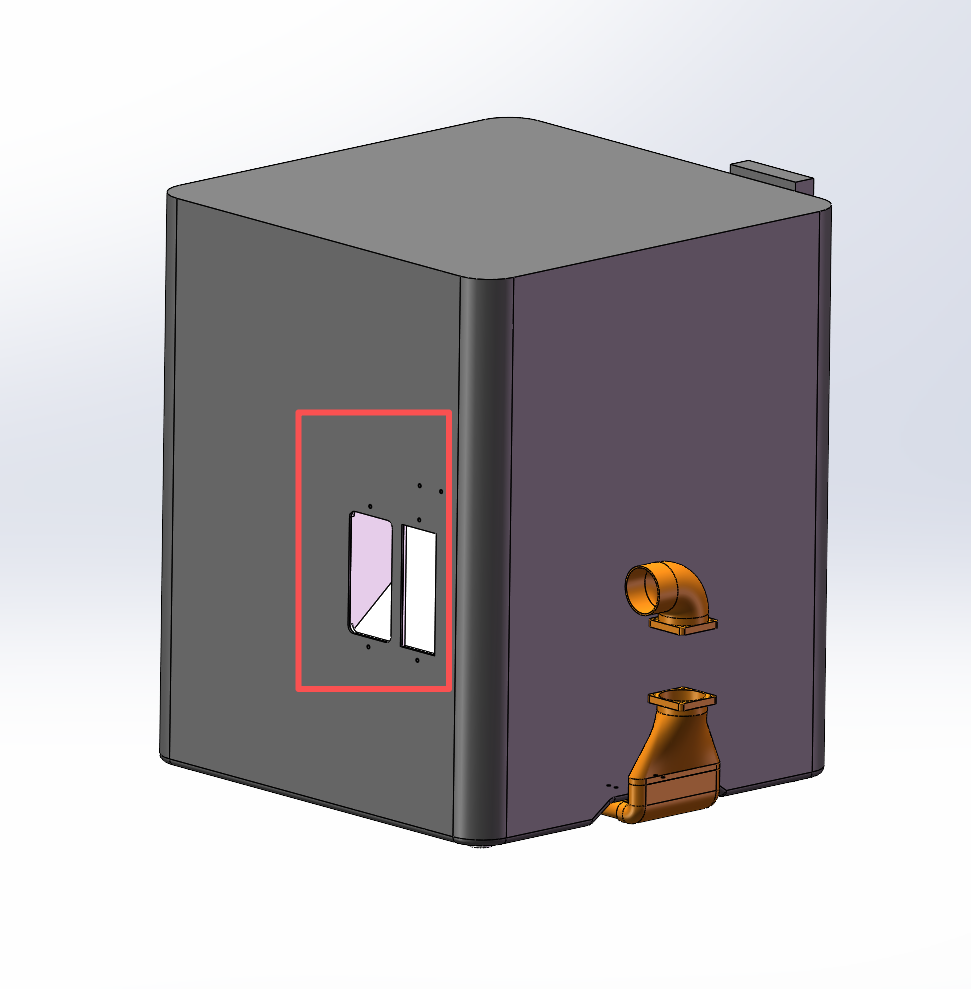

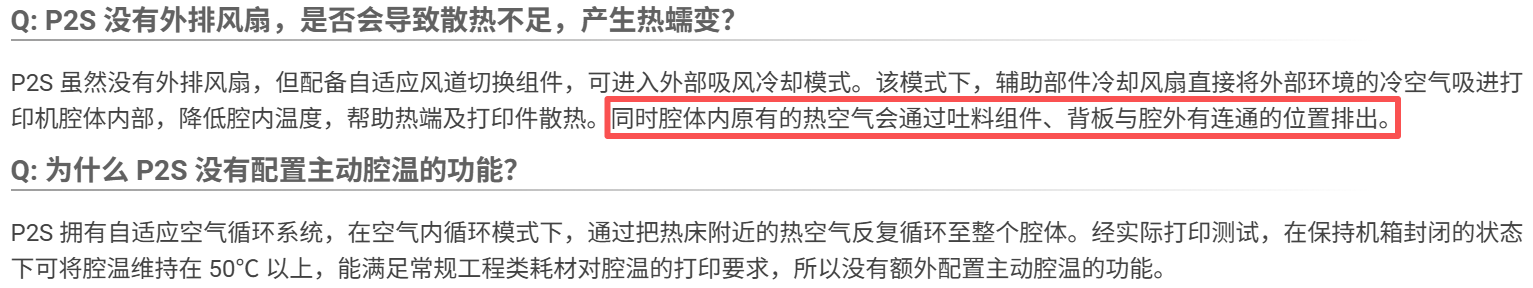

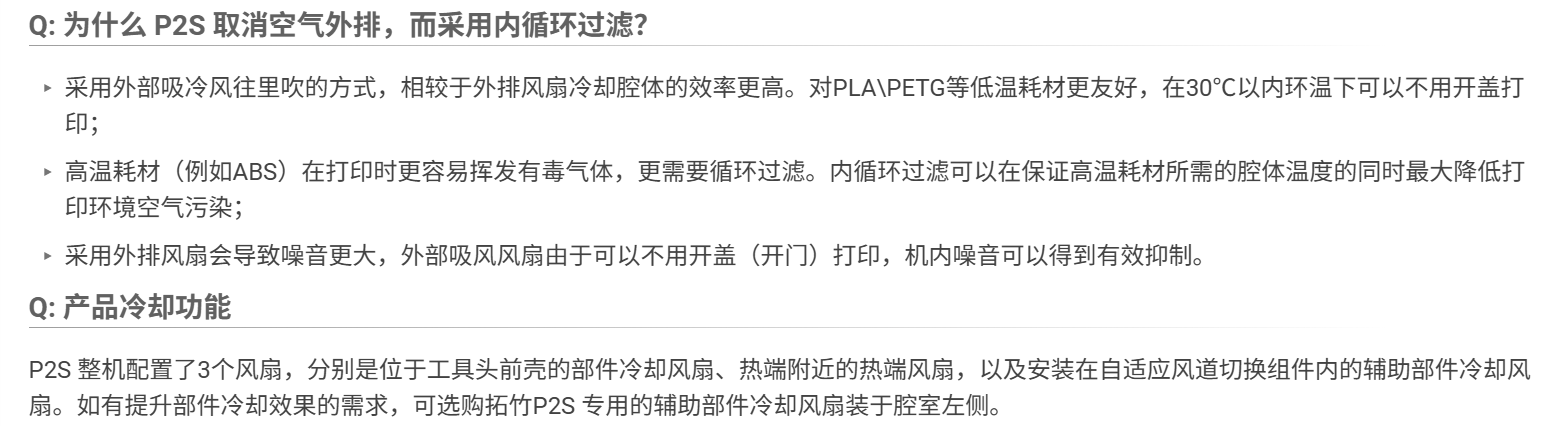

这个竹屎口和另一个电气散热孔是拓竹官方Wiki对整机的认定散热孔，见下图红框。

在看了这些内容后，我似乎意识到一些问题。。。

   低温打印时，外排的风，似乎没有经过过滤器。。。就往外排了。这好像也是网友们说得比较多的 p2s比p1s的气味大。

   高温打印时，内循环的风也可能会通过竹屎孔和电气散热孔，往外扩散。。。

   所以这套排风似乎在我需要打印工程材料前，一定要搞好才行，也希望各位老师，多多帮忙，不然挥发的有毒气体，可不会乖乖的待在腔内。

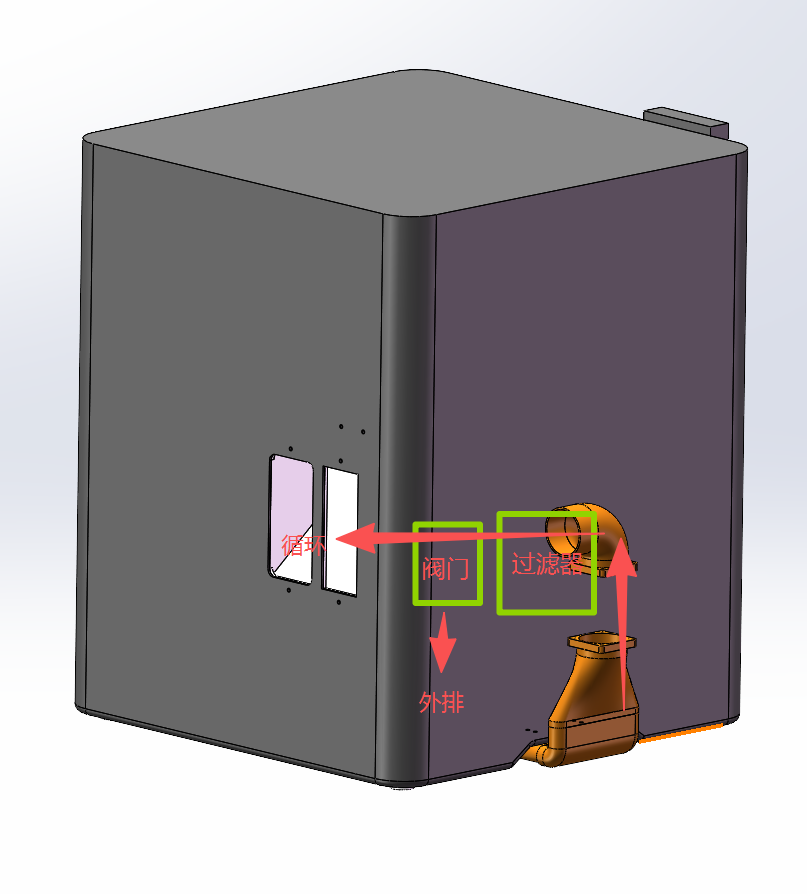

   这里又引出另一个问题，需要保温打印的时候，做了排风，温度保不住怎么办？所以我在想能不能在这套排风的基础上，做一个阀门，控制这套排风系统的内外循环，或半外排半循环。将腔内有温度的有毒气体过滤后通过背面的散热孔或竹屎孔再引入到腔内。（主要就是加大风量，防止没过滤的热气通过缝隙溢出）

欢迎各位老师来这里讨论指导。
