使用usb线的最小TS457便携内阻测试仪盒子，经济实惠，便宜好用！配件模型后面发（很久以前用老的打印机打的，精度不行，都是手动放大，后面修改打印后发）

配件更新了：

电池内阻电池安装测试架 来自 谨浅 MakerWorld：免费下载 3D 模型
[https://makerworld.com.cn/zh/models/1827539-dian-chi-nei-zu-dian-chi-an-zhuang-ce-shi-jia#profileId-2020255](https://makerworld.com.cn/zh/models/1827539-dian-chi-nei-zu-dian-chi-an-zhuang-ce-shi-jia#profileId-2020255)

电池内阻电池安装测试架 来自 谨浅 MakerWorld：免费下载 3D 模型
[https://makerworld.com.cn/zh/models/1827539-dian-chi-nei-zu-dian-chi-an-zhuang-ce-shi-jia#profileId-2020255](https://makerworld.com.cn/zh/models/1827539-dian-chi-nei-zu-dian-chi-an-zhuang-ce-shi-jia#profileId-2020255)

制作过程

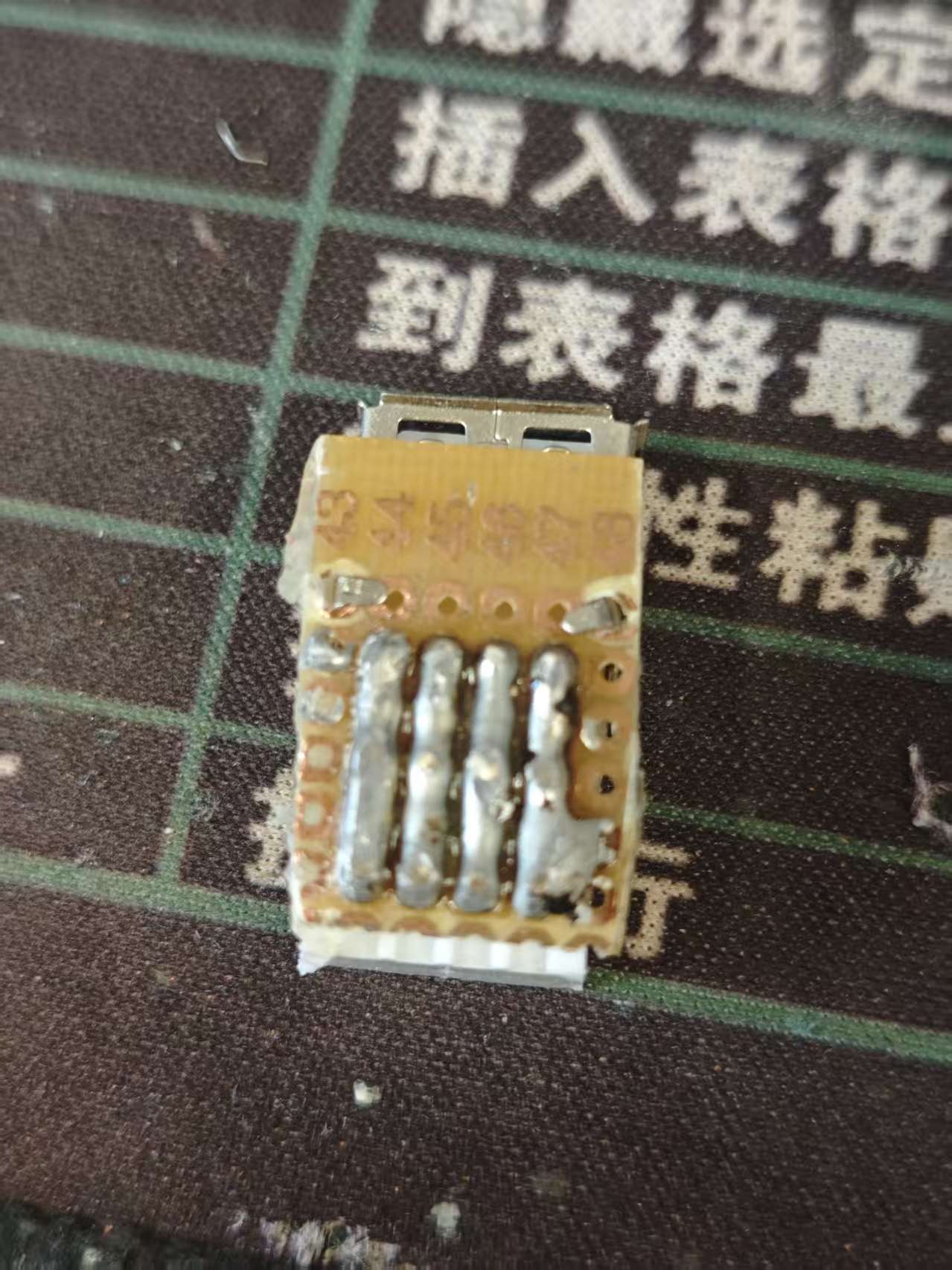

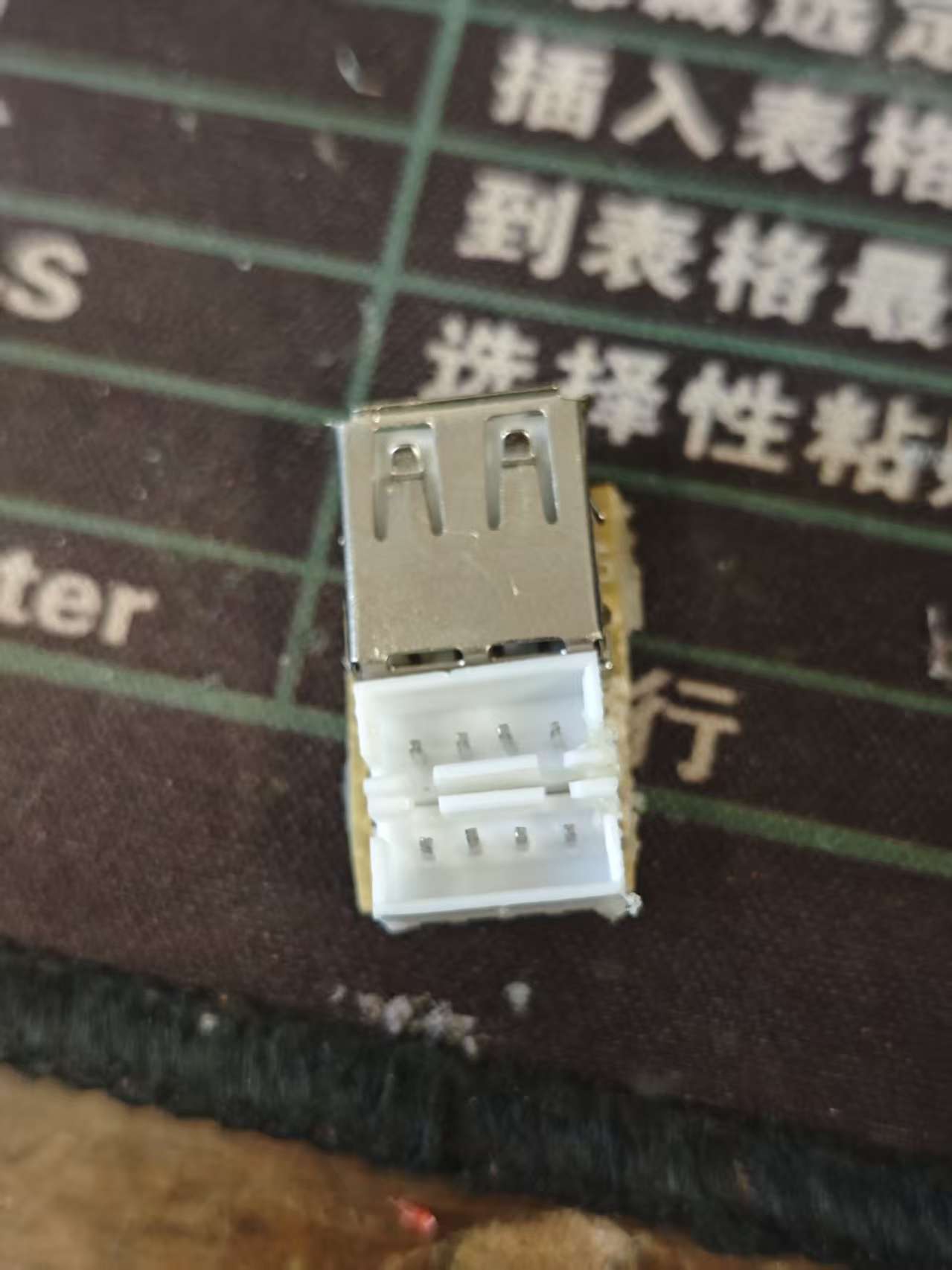

找个usb母头和xh2.54接线端子4p 电烙铁焊接一下，如图（usb4根线刚好作为两个探针的引线）

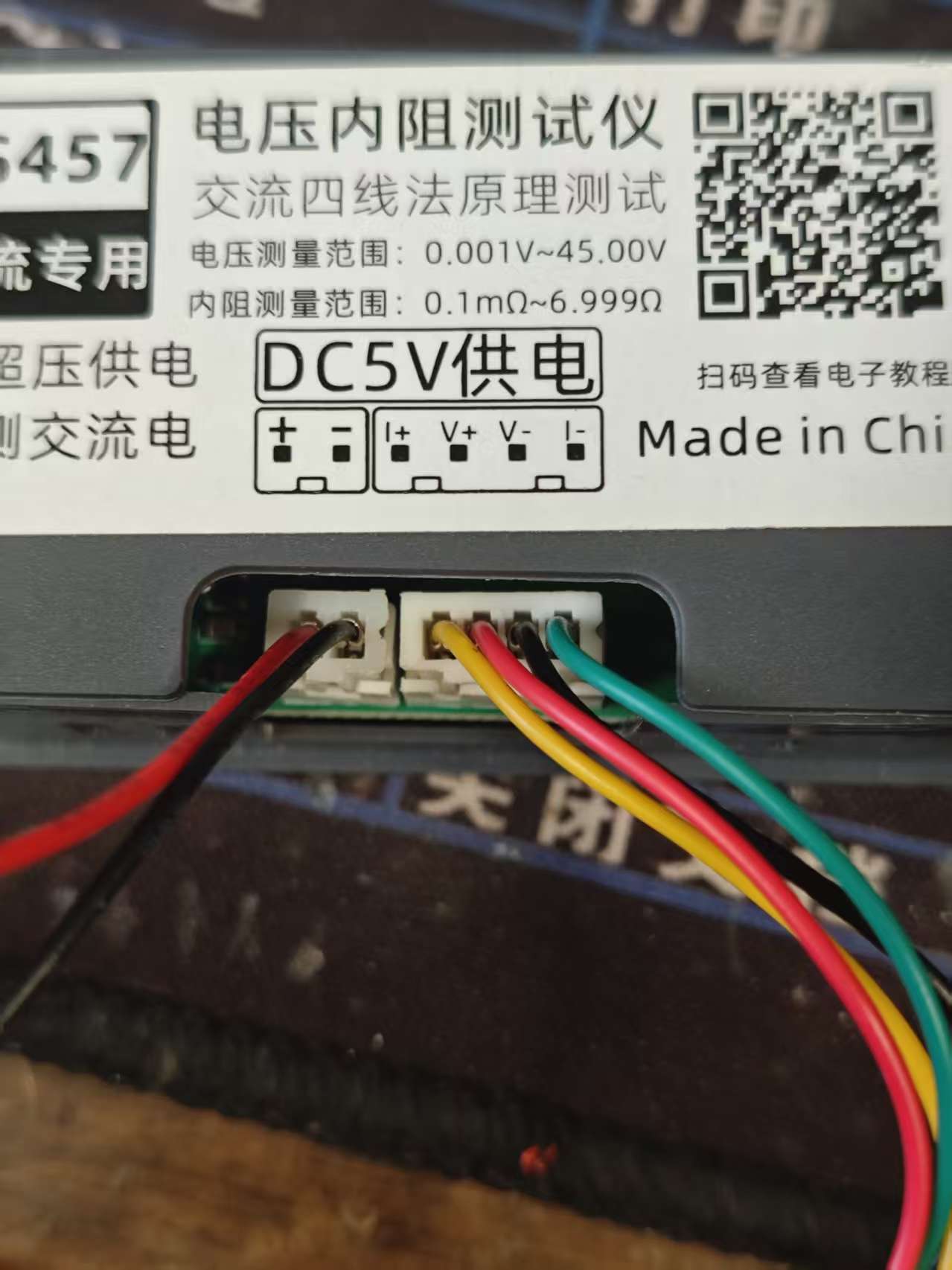

ts457接线如图：

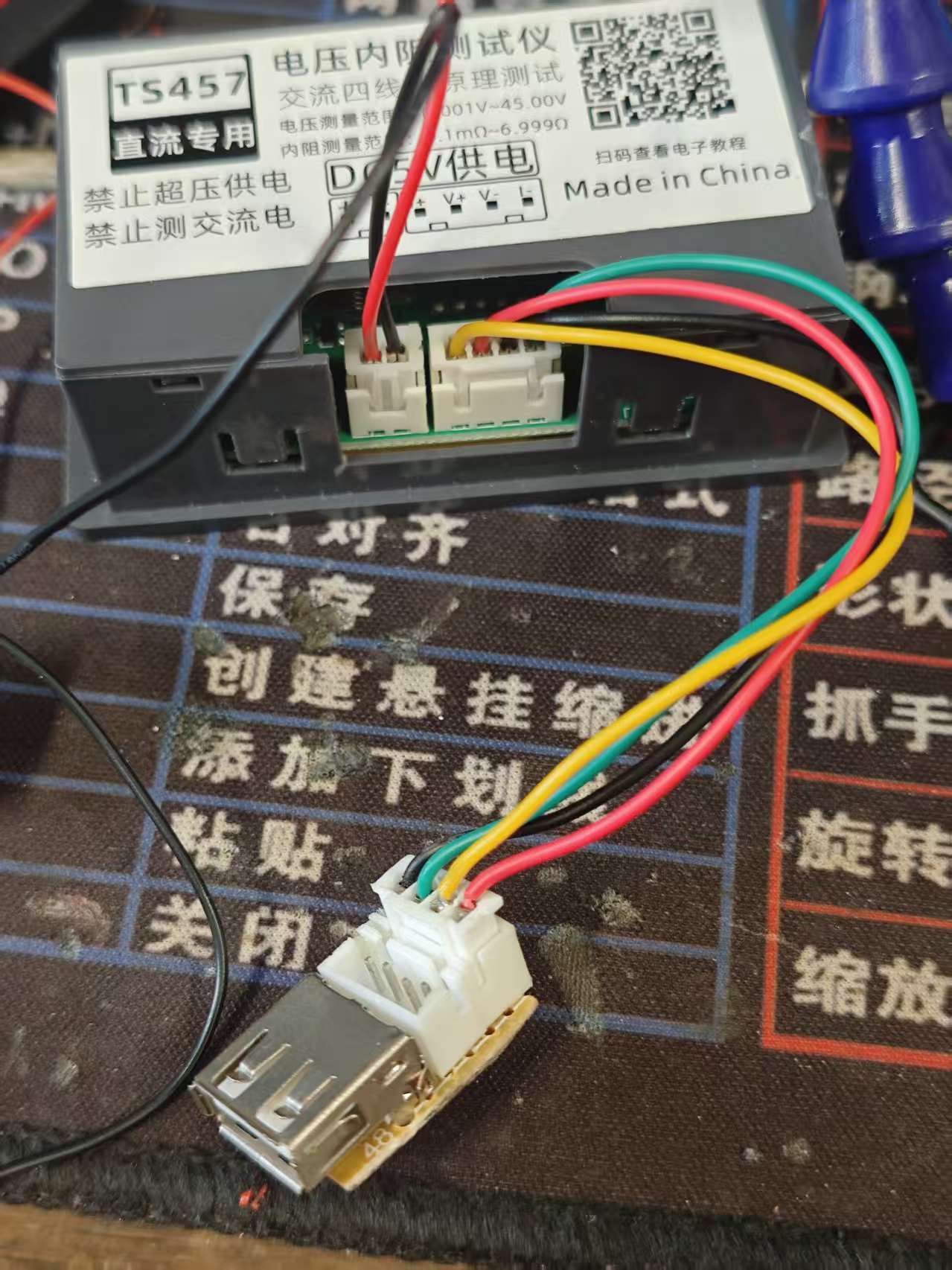

两个接到一起，注意线序（看颜色哦！！！），注意线序（看颜色哦！！！），注意线序（看颜色哦！！！）

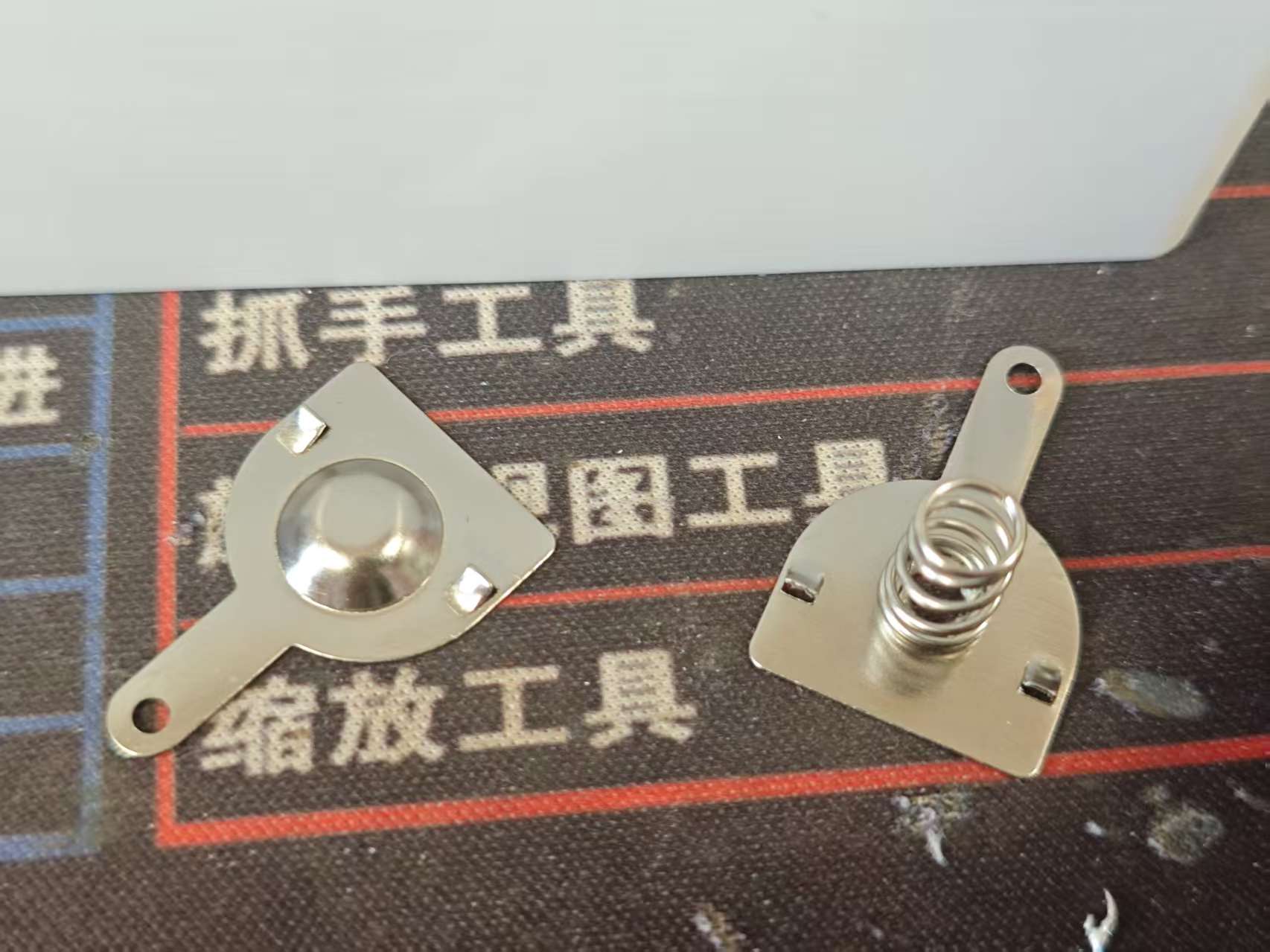

在来两个电池片

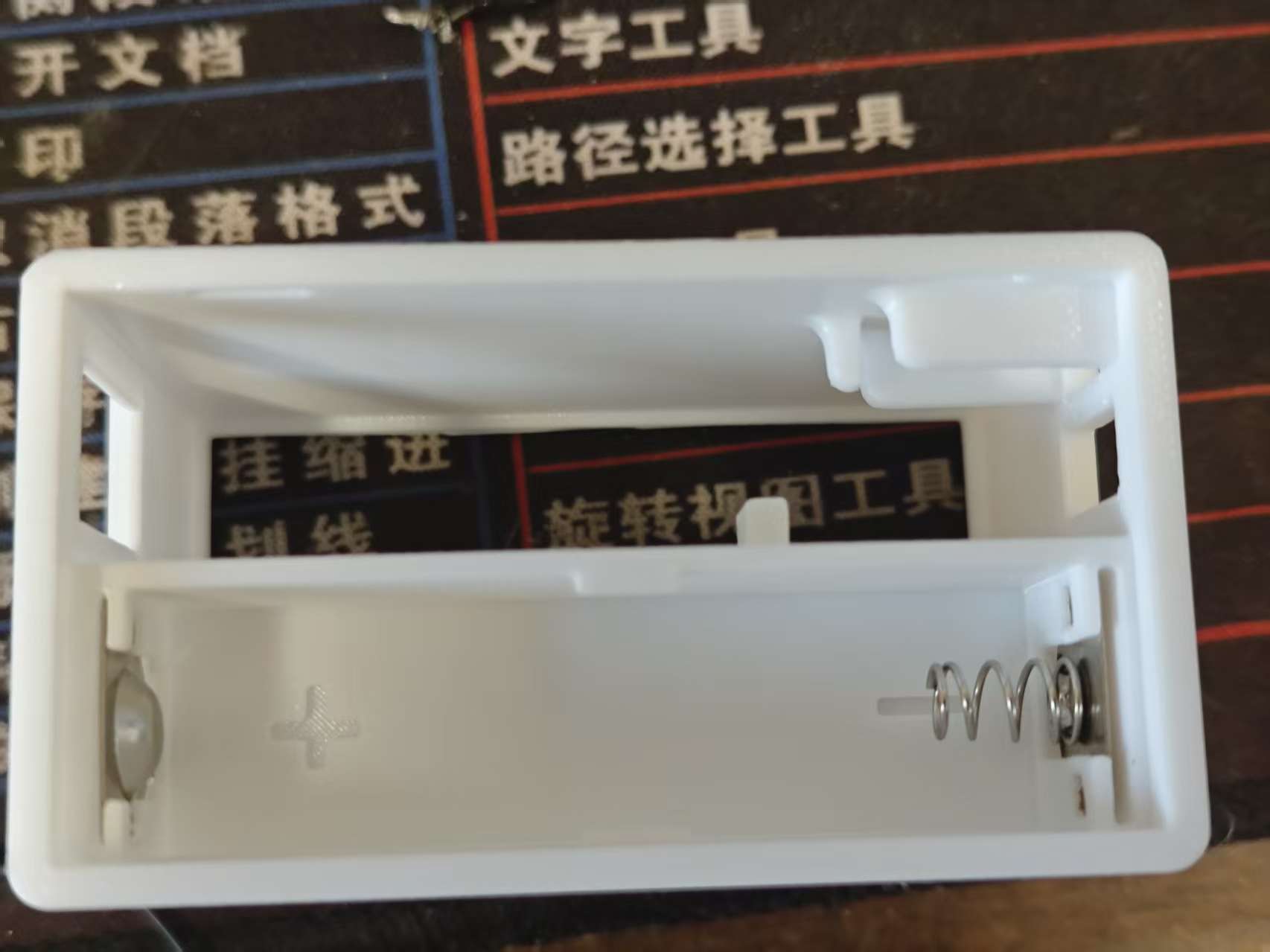

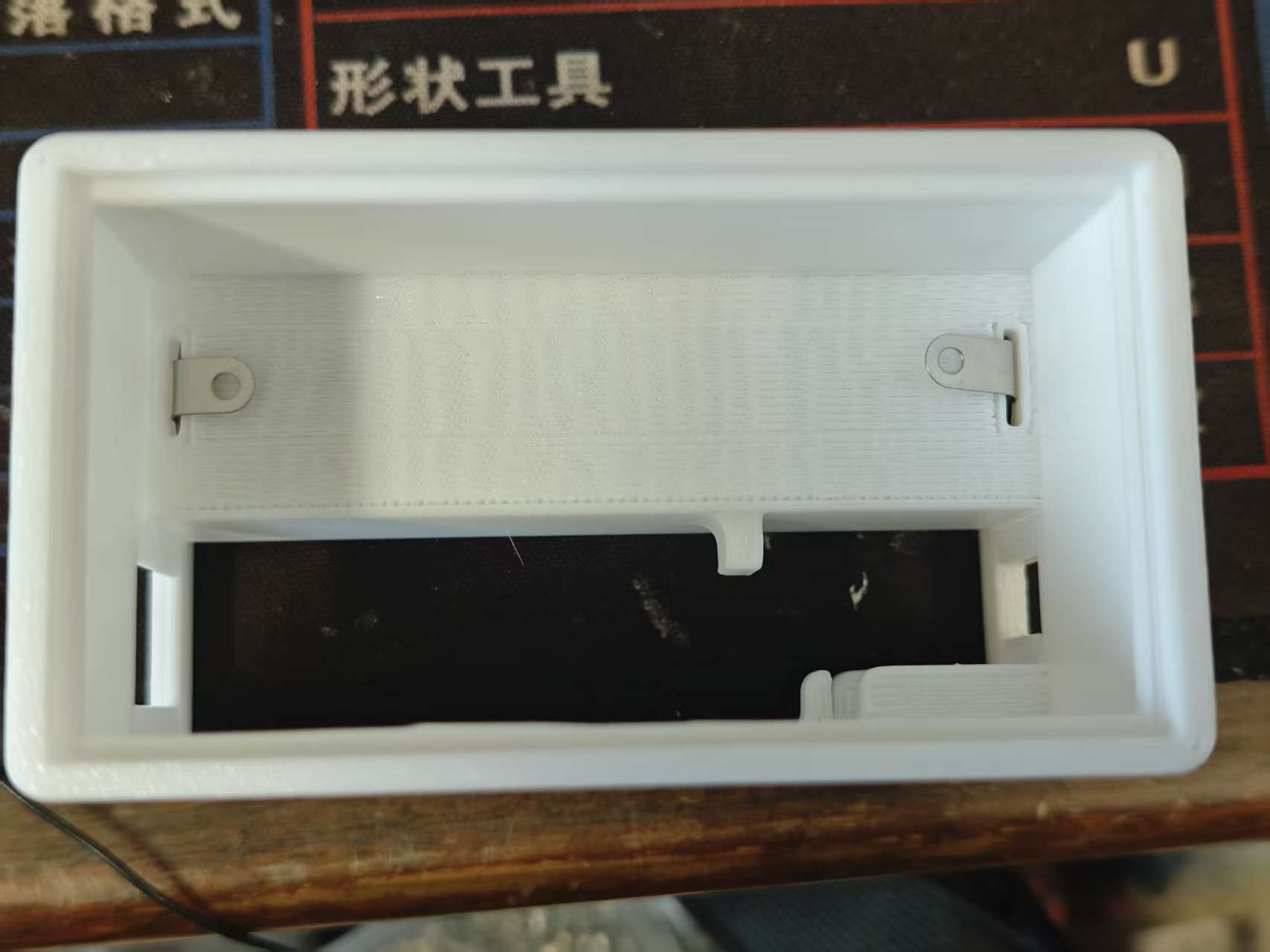

插入到盒子对应位置，负极是弹簧的

完工后

背面弯起来，固定一下。

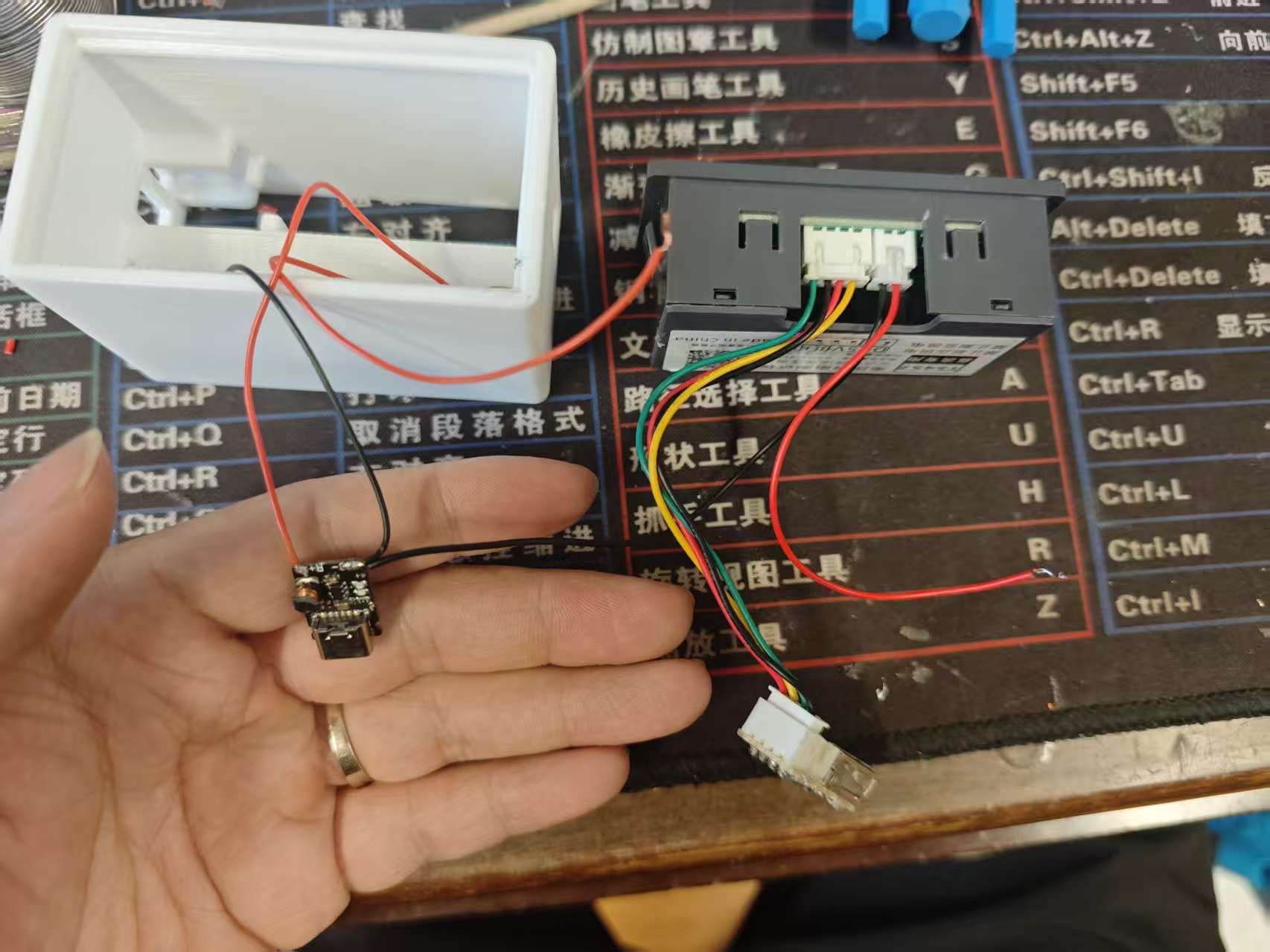

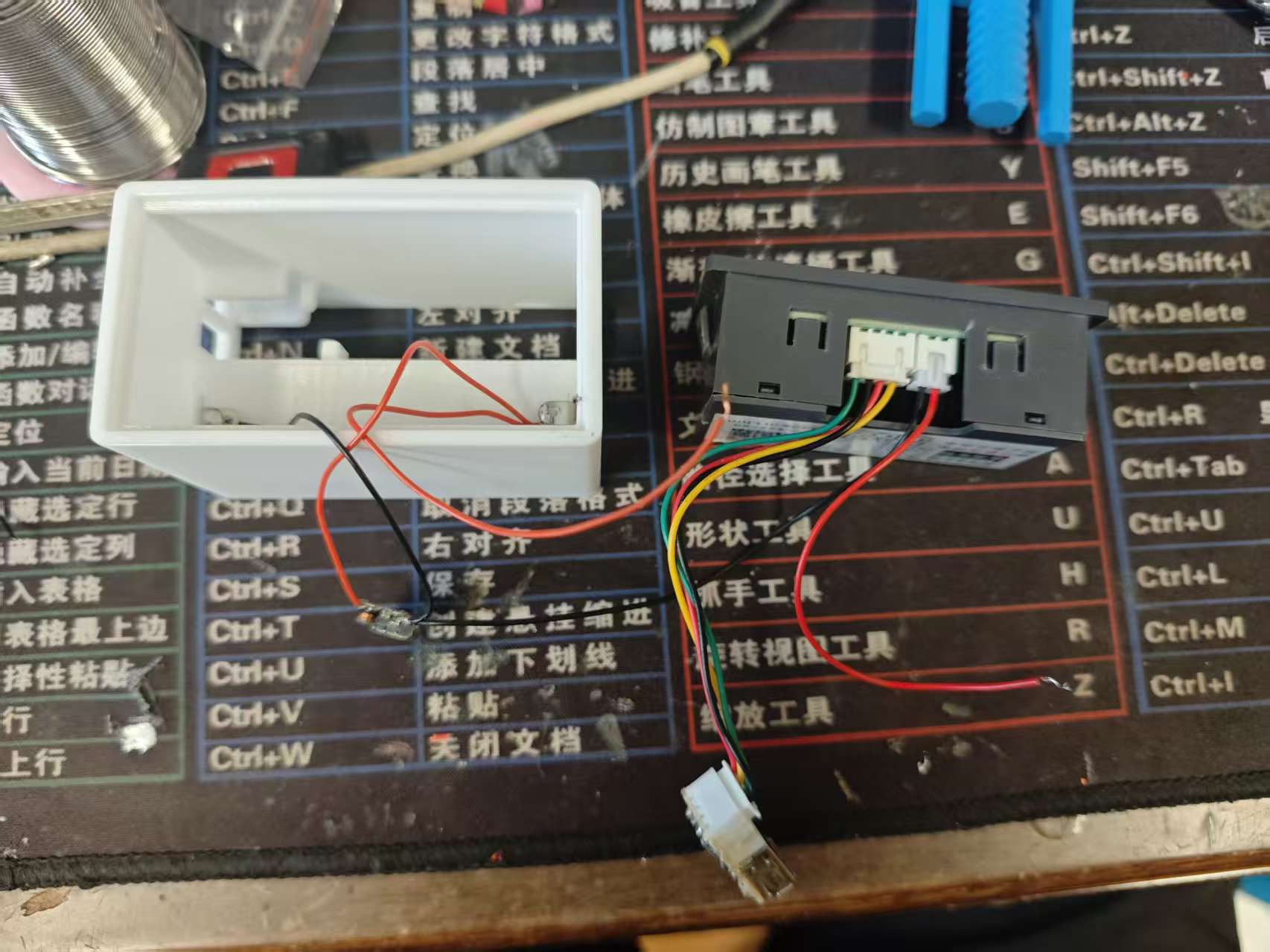

整体接线图，在接一个4.2v充电的，由于是热熔胶固定，所以差不多大小的充电口都行

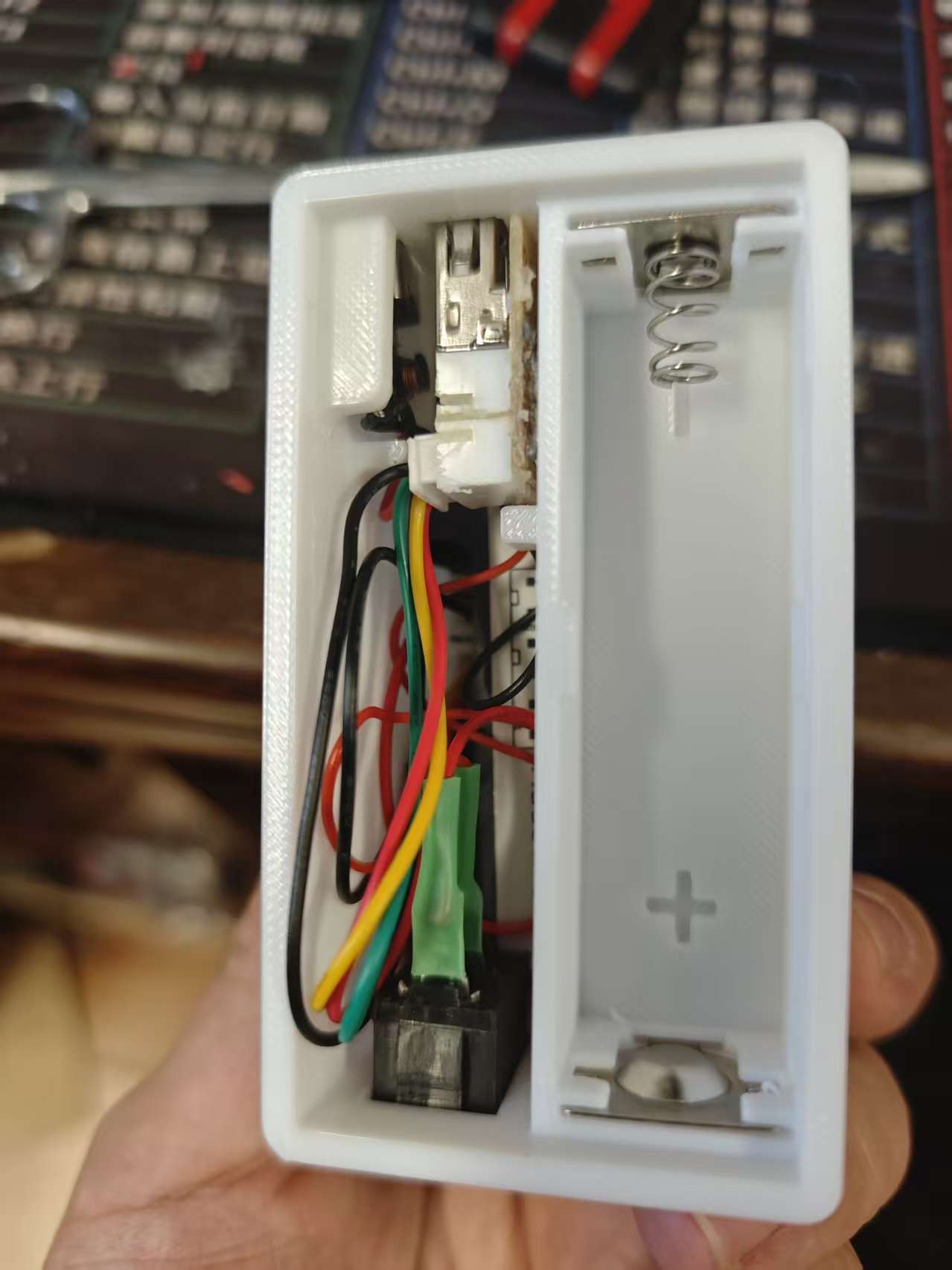

把模块和配件放到对应的地方，还有两根线是接船型开关的，这里没有拍细节照，相信大家没问题

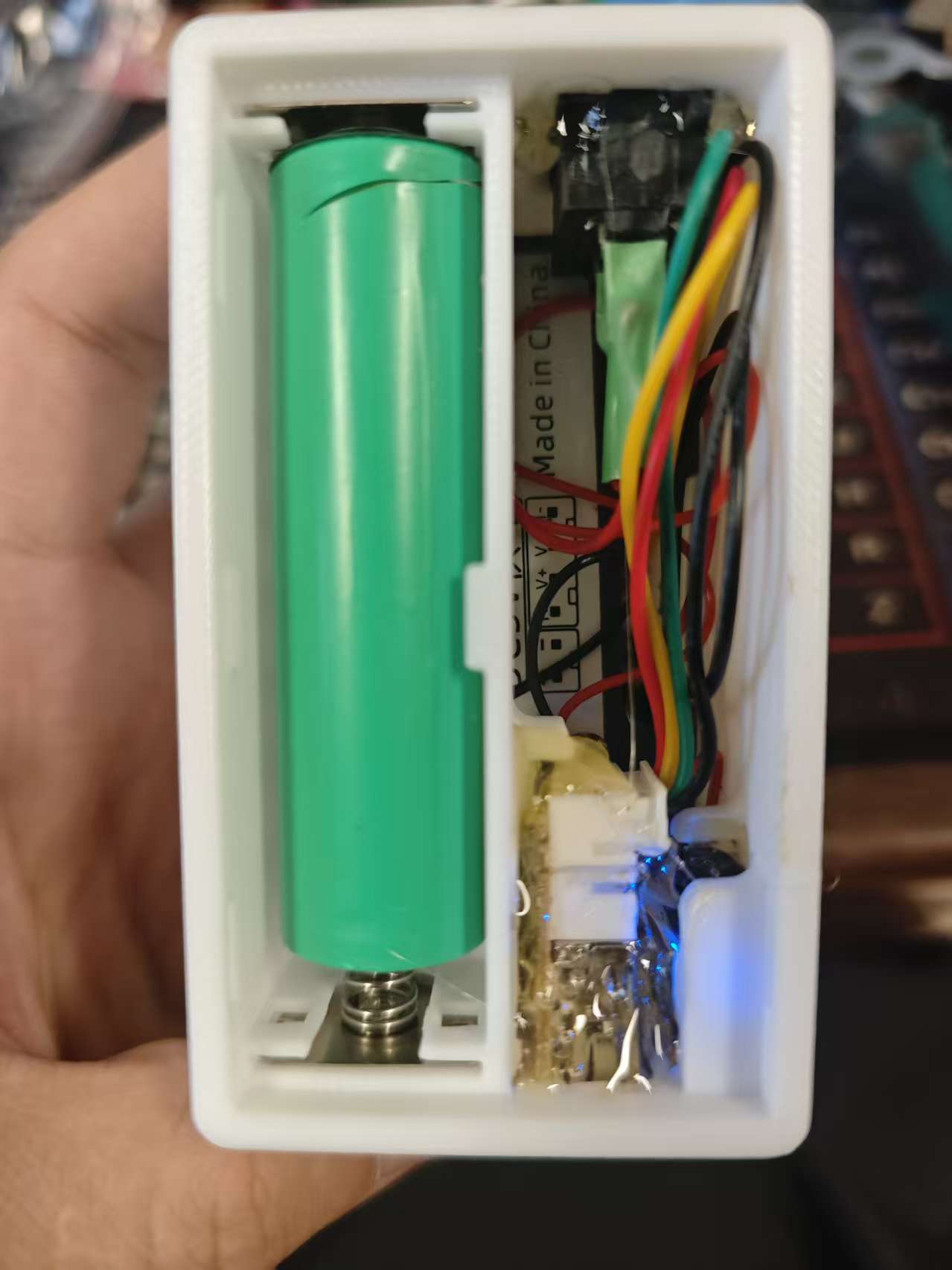

放大看一下

加热熔胶，固定起来，觉得松的地方都可以加点

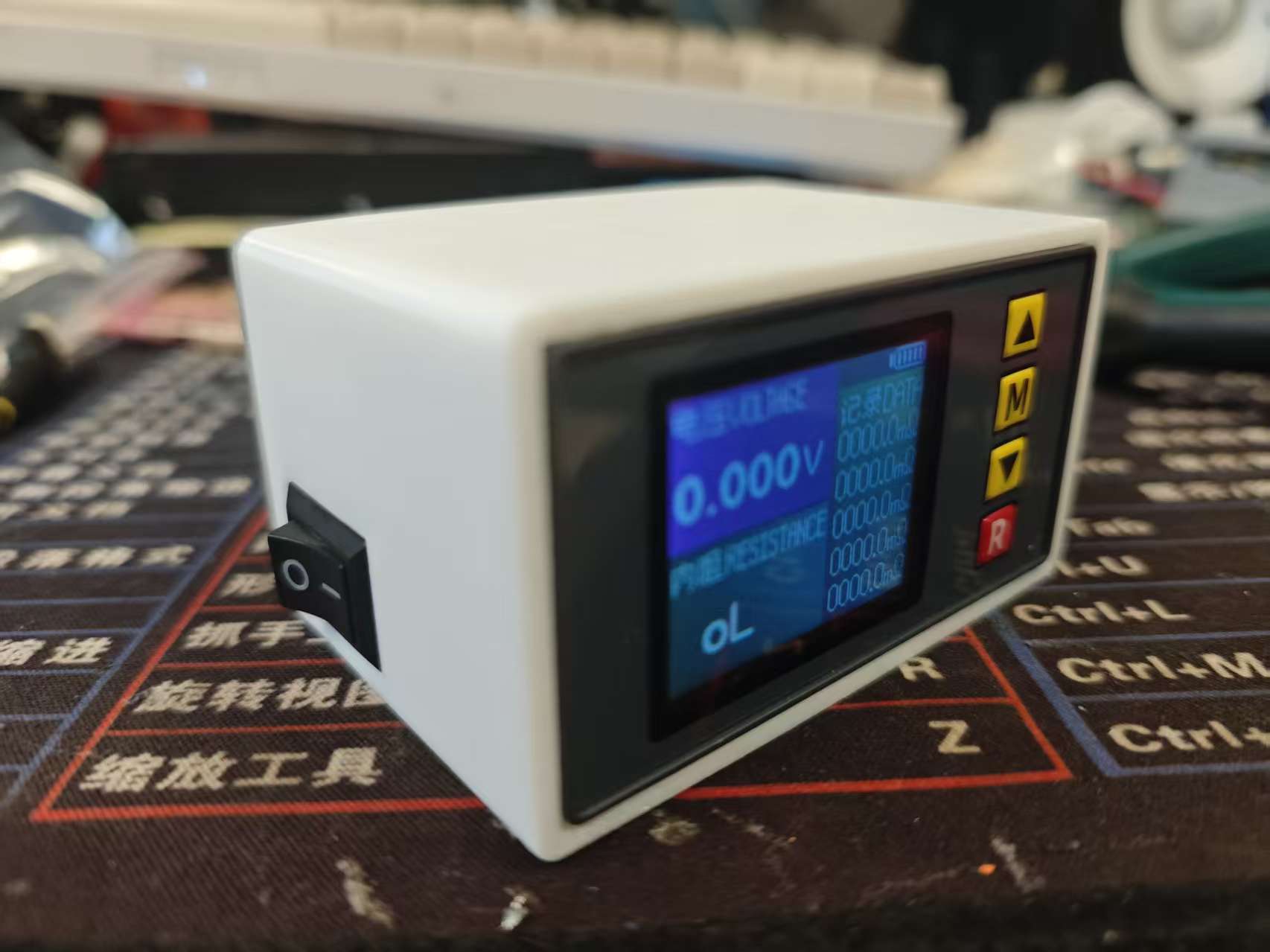

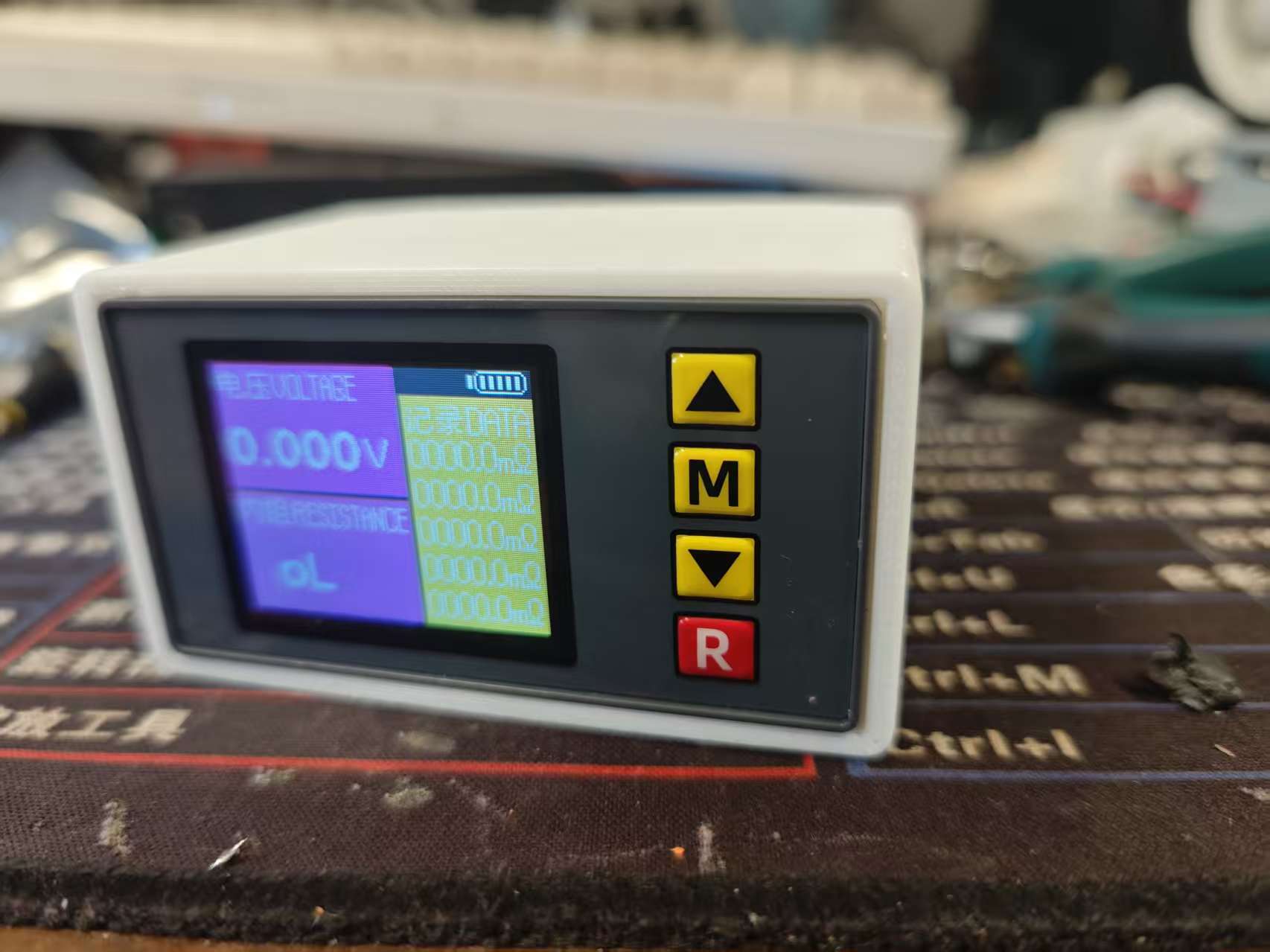

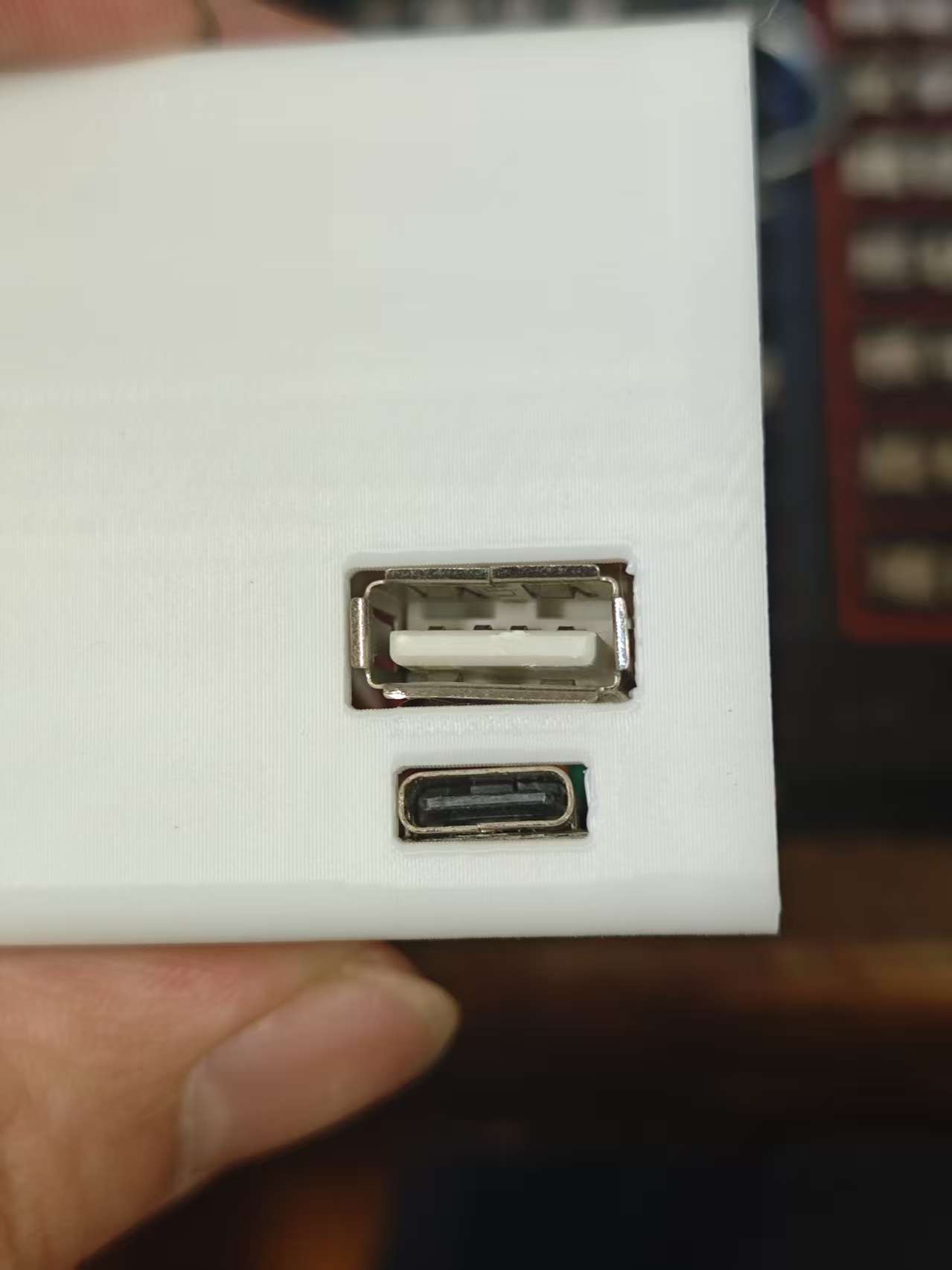

完工
